42、中低热水泥的生产及性能特点
中热硅酸盐水泥
特点
中热硅酸盐水泥是常用的大坝水泥的一种，简称中热水泥，是指由适当成分的硅酸盐水泥熟料加入适量石膏， 经磨细制成的具有中等水化热的水硬性胶凝材料。强度等级为42.5等级，是根据其3d和7d的水化放热水平和28d 强度来确定的。中热水泥在水工水泥中的比例约为30%，是我国用量最大的特种水泥之一，是三峡工程水工混凝 土的主要胶凝材料。中热水泥具有水化热低，抗硫酸盐性能强，干缩低，耐磨性能好等优点。
中热水泥
中热水泥是指以适当成分的硅酸盐水泥熟料，加入适量石膏，磨细制成的具有中等水化热的水硬性胶凝材料， 称为中热硅酸盐水泥，简称中热水泥 。
谢谢观看
要求
中热水泥的技术要求与原大坝水泥有较大变动，具体为：硅酸三钙含量由原来的40%～50%改为不得超过55%； 铝酸三钙含量仍为不得超过6%；氧化镁含量仍为不得超过5%，但当水泥经压蒸安定性试验合格可放宽为6%；游离 氧化钙含量由（不得超过）0.8%改为1.0%；碱含量改为由供需双方商定，当水泥与混凝土中骨料可能发生有害反 应并经用户提出低碱要求时，水泥熟料中碱含量以R2O（Na2O+0.658K2O）当量表示不得超过0.6%；三氧化硫含 量不得超过3.5%；0.08mm方孔筛筛余不得超过12%；初凝时间不得早于60min，终凝时间不得迟于12h；安定性必 须合格；425、525中热水泥的3d和7d水化热都规定不得超过251kJ/kg和293kJ/kg。
中热硅酸盐水泥
大坝水泥的一种
01 简介
03 特点
目录
02 要求 04 中热水泥
中热硅酸盐水泥是常用的大坝水泥的一种，简称中热水泥。中热水泥具有水化热低，抗硫酸盐性能强，干缩 低，耐磨性能好等优点。
简介
中热硅酸盐水泥是指பைடு நூலகம்适当成分的硅酸盐水泥熟料，加入适量石膏，磨细制成的具有中等水化热的水硬性胶 凝材料，简称中热水泥。其标号分为425、525两种。中热硅酸盐水泥是中国为了和国际上命名一致，由原硅酸盐 大坝水泥改名而得。
水泥的分类及特性
1硅酸盐水泥(Portland cement) 是以硅酸钙为主要矿物组成的水泥的统称，国际上统称为波特兰水泥。
这类水泥包括不掺或掺有混合材料的各种硅酸盐水泥，中国按其混合材料的掺加情况，共分为如下五类。
硅酸盐水泥在硅酸盐水泥熟料中加入适量石膏，磨细而成的水泥，分425、525、625、725四个标号。
其早期强度比其他几种硅酸盐水泥高5～10％,抗冻性和耐磨性较好，适用于配制高标号混凝土，用于较为重要的土木建筑工程。
2普通硅酸盐水泥简称普通水泥。
由硅酸盐水泥熟料掺加少量混合材料和适量石膏磨细而成。
混合材料的加入量根据其具有的活性大小而定。
按中国标准规定:普通水泥中如掺加活性混合材料（如粒化高炉矿渣、火山灰、粉煤灰等）,其掺加量按重量计不得超过15％,允许用不超过 5％的窑灰（用回转窑生产硅酸盐类水泥熟料时,随气流从窑尾排出的灰尘,经收尘设备收集所得的干燥粉末）或不超过10％的非活性混合材料代替；掺加非活性混合材料不得超过10％。
普通水泥分为275、325、425、525、625和 725六个标号,广泛用于制做各种砂浆和混凝土。
3矿渣硅酸盐水泥简称矿渣水泥。
由硅酸盐水泥熟料和粒化高炉矿渣，加入适量石膏磨细而成。
中国标准规定：水泥中粒化高炉矿渣掺加量按重量计为20～70％；允许用不超过混合材料总掺量 1/3的火山灰质混合材料（包括粉煤灰）、石灰石、窑灰来代替部分粒化高炉矿渣,这些材料的代替数量分别不得超过15％、10％、8％；允许用火山灰质混合材料与石灰石，或与窑灰共同来代替矿渣，但代替的总量不得超过15％，其中石灰石不得超过10％、窑灰不得超过8％;替代后水泥中的粒化高炉矿渣不得少于20％。
矿渣水泥是中国目前产量最大的水泥品种,分为275、325、425、525和625五个标号。
与普通硅酸盐水泥相比，矿渣水泥的颜色较浅，比重较小，水化热较低，耐蚀性和耐热性较好，但泌水性较大，抗冻性较差，早期强度较低,后期强度增进率较高,因此需要较长的养护期。
低热硅酸盐水泥
详细描述
在道路工程中，低热硅酸盐水泥具有良好的适用性 ，能够显著提高路面的强度、耐磨性和抗滑性。相 较于普通水泥，低热硅酸盐水泥具有较低的水化热 和早期的强度，能够更好地适应道路工程的施工环 境。使用低热硅酸盐水泥可以显著提高路面的使用 寿命，降低维护成本，具有良好的经济效益和社会 效益。
研究三
要点一
低热硅酸盐水泥在早期阶段具有 较高的强度，能够满足快速施工 的需求。
低热硅酸盐水泥具有良好的抗冻 性，能够在寒冷的冬季施工和使 用。
低热硅酸盐水泥的应用范围
大型桥梁
低热硅酸盐水泥在大型桥梁建设 中得到广泛应用，能够满足桥梁 的强度要求和耐久性需求。
海洋工程
海洋工程中需要使用具有抗腐蚀 性的材料，低热硅酸盐水泥具有 良好的耐腐蚀性，适用于海洋工 程建设。
总结词
低热硅酸盐水泥在桥梁工程中的优势、应用范围和效果。
要点二
详细描述
在桥梁工程中，低热硅酸盐水泥具有显著的优势。其较低 的水化热和早期的强度能够提高桥梁的承载能力和耐久性 ，同时避免因温度变化而产生的裂缝问题。此外，低热硅 酸盐水泥还具有优良的抗渗性和耐腐蚀性，能够满足桥梁 工程对于高性能建筑材料的需求。该水泥在桥梁工程的上 部结构、下部结构和桥面铺装等部位均有广泛的应用。
低热硅酸盐水泥具有良好的耐水性，能够长时间承受水的浸泡和冲 刷，适用于水利工程中各种水工结构的建设。
强度高
在水利工程中，低热硅酸盐水泥的高强度可以提高水工结构的承载 能力和稳定性。
抗冻性好
低热硅酸盐水泥的抗冻性好，能够在寒冷气候条件下保持稳定的性能 。
05
低热硅酸盐水泥的未来发展与 研究方向
Chapter
研究四
总结词
各种水泥的生产及性能特点
油井水泥的生产及性能特点油井水泥专用于油井、气井的固井工程，又称堵塞水泥。
它的主要作用是将套管与周围的岩层胶结封固，封隔地层内油、气、水层，防止互相窜扰，以便在井内形成一条从油层流向地面且隔绝良好的油流通道。
油井水泥的基本要求是，水泥浆在注井过程中要有一定的流动性和合适的密度；水泥浆注入井内后，应较快凝结，并在短期内达到相当强度；硬化后的水泥浆应有良好的稳定性和抗渗性、抗蚀性等。
油井底部的温度和压力随着井深的增加而提高，每深入１００ｍ，温度约提高３℃，压力增加１．０～２．０ＭＰａ。
例如，井深达７０００ｍ以上时，井底温度可达２００℃，压力可达到１２５ＭＰａ。
因此，高温高压特别是高温对水泥各种性能的影响是油井水泥生产和使用的最主要问题。
高温作用使硅酸盐水泥的强度显著下降，因此，不同深度的油井应该用不同组成的水泥。
根据国家标准ＧＢ１０２３８—９８，我国油井水泥分为八个级别，包括普通型（Ｏ）、中抗硫酸盐型（ＭＳＲ）和高抗硫酸盐型（ＨＳＲ）三类。
各级别油井水泥使用范围如下：Ａ级：在无特殊性能要求时使用，仅有普通型。
Ｂ级：适合于井下条件要求的中抗或高抗硫酸盐时使用，分为中抗硫酸盐型和高抗硫酸盐型两种类型。
Ｃ级：适合于井下条件要求高的早期强度时使用，分为普通型、中抗硫酸盐型和高抗硫酸盐型三种类型。
Ｄ级：适合于中温中压的井下条件时使用，分为中抗硫酸盐型和高抗硫酸盐型两种类型。
Ｅ级：适合于高温高压的井下条件时使用，分为中抗硫酸盐型和高抗硫酸盐型两种类型。
Ｆ级：适合于超高温高压的井下条件时使用，分为中抗硫酸盐型和高抗硫酸盐型。
Ｇ级：是一种基本油井水泥，分为中抗硫酸盐型和高抗硫酸盐型两种类型。
Ｈ级：是一种基本油井水泥，分为中抗硫酸盐型和高抗硫酸盐型两种类型。
油井水泥的物理性能要求包括水灰比、水泥比表面积、１５～３０ｍｉｎ内的初始稠度、在特定温度和压力下的稠化时间，以及在特定温度、压力和养护龄期下的抗压强度等。
油井水泥的生产方法有两种，一种是制造特定矿物组成的熟料，以满足某级水泥的化学和物理要求；另一种是采用基本油井水泥（Ｇ级或Ｈ级水泥），加入相应的外加剂，以达到等级水泥的技术要求。
中热硅酸盐水泥的特点和用途

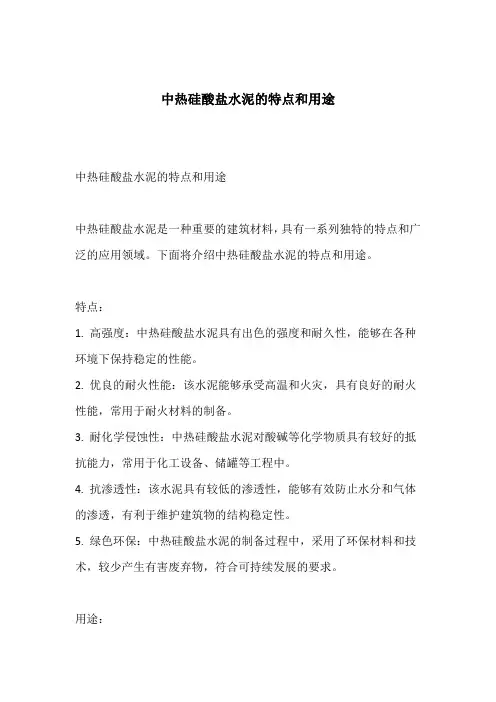

中热硅酸盐水泥的特点和用途
中热硅酸盐水泥的特点和用途
中热硅酸盐水泥是一种重要的建筑材料，具有一系列独特的特点和广泛的应用领域。
下面将介绍中热硅酸盐水泥的特点和用途。
特点：
1. 高强度：中热硅酸盐水泥具有出色的强度和耐久性，能够在各种环境下保持稳定的性能。
2. 优良的耐火性能：该水泥能够承受高温和火灾，具有良好的耐火性能，常用于耐火材料的制备。
3. 耐化学侵蚀性：中热硅酸盐水泥对酸碱等化学物质具有较好的抵抗能力，常用于化工设备、储罐等工程中。
4. 抗渗透性：该水泥具有较低的渗透性，能够有效防止水分和气体的渗透，有利于维护建筑物的结构稳定性。
5. 绿色环保：中热硅酸盐水泥的制备过程中，采用了环保材料和技术，较少产生有害废弃物，符合可持续发展的要求。
用途：
1. 建筑工程：中热硅酸盐水泥可用于建筑物的基础、地板、墙体、梁柱等部位的施工，提供稳定的结构支撑和耐久性能。
2. 耐火材料：由于其良好的耐火性能，中热硅酸盐水泥广泛用于耐火材料的制备，例如耐火砖、耐火涂料等。
3. 化工设备：该水泥可用于化工设备、储罐等工程的内衬涂料，提供耐化学侵蚀和高温环境下的保护。
4. 护坡、防渗工程：中热硅酸盐水泥广泛应用于河堤护坡、防渗工程等场合，可防止水分和土壤的渗透。
5. 路面修复：作为一种高强度的材料，中热硅酸盐水泥可用于路面修复、辅助路基加固等工程。
总的来说，中热硅酸盐水泥具有高强度、耐火性、耐化学侵蚀性和抗渗透性等特点，适用于建筑工程、耐火材料制备、化工设备、防渗工程等领域的应用。
其绿色环保的特性也符合可持续发展的要求，促进了建筑行业的可持续发展。
低热硅酸盐水泥
低热硅酸盐水泥简介低热硅酸盐水泥是一种特殊的水泥，以低热发生为主要特点，广泛应用于大坝、桥梁、核电站等重要工程中。
本文将介绍低热硅酸盐水泥的定义、特点以及其在工程中的应用。
定义低热硅酸盐水泥是一种以硅酸盐为主要成分的水泥。
与普通硅酸盐水泥相比，低热硅酸盐水泥具有较低的水化热。
这是由于其在生产过程中使用特殊的原料、化学配方和熟料烧制工艺所致。
特点低热硅酸盐水泥具有以下特点：1.低水化热：低热硅酸盐水泥特别适用于大体积的混凝土结构，如大坝和桥梁。
由于其低水化热特性，可减少温升对混凝土的不利影响，提高混凝土的耐久性和力学性能。
2.早强：低热硅酸盐水泥在水化过程中，能够产生更多的早期强度。
这使得低热硅酸盐水泥尤其适用于需要早期脱模或早期使用的工程项目。
3.抗裂性能：由于低热硅酸盐水泥具有较低的水化热，减少了温度应力的产生和累积，从而提高了混凝土的抗裂性能。
4.环境友好：低热硅酸盐水泥生产过程中采用特殊的原料和化学配方，减少了环境污染和资源消耗。
同时，由于其低热发生特性，也减少了对周围环境和工人的不良影响。
应用低热硅酸盐水泥广泛应用于以下工程项目中：1.大坝：大坝工程对混凝土的性能要求较高。
由于低热硅酸盐水泥具有低热发生和早强的特点，可避免大坝在水化过程中的温度应力积累，从而提高大坝的耐久性和稳定性。
2.桥梁：桥梁是承受车辆重载和气候变化等因素的工程项目。
低热硅酸盐水泥能够提供较高的早期强度，确保桥梁在早期使用阶段的安全性和稳定性。
3.核电站：核电站是对混凝土性能要求极高的工程项目。
低热硅酸盐水泥具有较低的水化热和优良的抗裂性能，能够减少混凝土在核电站运行期间的温度应力和裂缝产生，确保核电站的安全性和稳定性。
除了以上工程项目外，低热硅酸盐水泥还可以应用于需要较低水化热和高早期强度的其他工程项目中，如高速公路、隧道、海洋工程等。
结论低热硅酸盐水泥以其低水化热、早强、抗裂等特点，成为重要工程项目中的首选材料。
低热硅酸盐水泥特点及用途
低热硅酸盐水泥特点及用途特点：1.低热释放：低热硅酸盐水泥在水泥水化过程中产生的热量较少，因此可以避免由于高热释放引起的温度升高和应力产生。
这对于大体积的混凝土结构非常重要，可以减少裂缝和变形的产生，提高结构的稳定性和耐久性。
2.高耐久性：低热硅酸盐水泥具有较高的抗冻融性能和抗硫酸盐侵蚀性能，可以应对恶劣的环境条件。
此外，低热硅酸盐水泥还具有优异的化学稳定性和抗化学腐蚀性能，可以延长混凝土结构的使用寿命。
3.硬化特性良好：低热硅酸盐水泥的硬化特性与普通硅酸盐水泥相比更为出色，可以提高混凝土结构的强度和耐久性。
它具有较高的早期强度发展速度和较低的收缩性能，可以提高混凝土结构的施工效率和质量。
用途：1.大体积混凝土结构：由于低热硅酸盐水泥具有低热释放特点，因此它特别适合用于大体积混凝土结构的施工，如大坝、水库、桥梁和核电站等。
它可以有效地减少由于热应力和温度变化引起的结构损坏，提高结构的稳定性和耐久性。
2.高性能混凝土：低热硅酸盐水泥可以用于生产高性能混凝土，包括高强度混凝土、高耐久性混凝土和自密实混凝土等。
这些混凝土常用于承受高荷载和恶劣环境条件的结构中，如大楼、桥梁、隧道和海洋工程等。
3.特殊工程：低热硅酸盐水泥也适用于一些特殊工程，如耐火材料、化学防腐涂层和地下隧道等。
通过使用低热硅酸盐水泥，可以提高这些特殊结构的耐火性能、化学稳定性和耐久性。
同时，低热硅酸盐水泥也可以用于修补和加固老化混凝土结构，提高其使用寿命。
综上所述，低热硅酸盐水泥具有低热释放和高耐久性的特点，适用于大体积混凝土结构、高性能混凝土和特殊工程等领域的应用。
通过使用低热硅酸盐水泥，可以提高结构的稳定性、耐久性和使用寿命，减少结构的损坏和维修成本。
中低热水泥用途
中低热水泥是指水泥熟料在烧成时的热度低于普通硅酸盐水泥，即水泥凝结反应时释放的热量较少的一种水泥。
中低热水泥具有以下特点：
1. 低热发：中低热水泥在凝结过程中释放的热量相对较少，降低了水泥混凝土温度的升高，防止混凝土龟裂、开裂等病害。
2. 早期强度高：中低热水泥的早期强度较高，可以在较短的时间内达到设计强度要求。
3. 抗渗性能好：中低热水泥的抗渗性能优良，适合用于抗渗性能要求高的工程。
4. 适用范围广：中低热水泥适用于各种混凝土结构的施工，如桥梁、隧道、地下室、高层建筑、水利水电工程等。
根据不同的施工需求，中低热水泥也可以分为多种类型，如普通中低热水泥、高抗渗中低热水泥、高早强中低热水泥等。
在使用中低热水泥时，需要根据具体的施工条件和工程要求选择合适的类型，并按照相关标准和规范进行施工操作，以确保工程质量和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中低热水泥的生产及性能特点
根据GB200-2003国家标准规定，中低热硅酸盐水泥有三个品种，即中热硅酸盐水泥(简称中热水泥)，低热硅酸盐水泥(简称低热水泥)和低热矿渣硅酸盐水泥(简称低热矿渣水泥，水泥中含有粒化高炉矿渣20%～60%)。
由于混凝土的导热率低，水泥水化时放出的热量不易散失，容易使混凝土内部最高温度达60℃以上。
由于混凝土外表面冷却较快，就使混凝土内外温差达几十度。
混凝土外部冷却产生收缩，而内部尚未冷却，就产生内应力，容易产生微裂缝，致使混凝土耐水性降低。
采用低放热量和低放热速率的水泥就可降低大体积混凝土的内部温升。
降低水泥的水化热和放热速率，主要是选择合理的熟料矿物组成、粉磨细度以及掺入适量混合材。
由于C 3A 、C 3S 的水化热和放热速率高于 C 4AF 、C 2S ，故要降低水泥的水化热和放热速率，必须降低熟料中C 3A 和C 3S 的含量，相应提高 C 4AF 和C 2S 的含量。
但是，C 2S 的早期强度很低，所以不宜增加过多，C 3S 含量也不应过少，否则，水泥强度发展过慢。
因此，在设计中热硅酸盐水泥熟料和低热水泥熟料矿物组成时，首先应着重减少C 3A 的含量，相应增加C 4AF 的含量。
按GB 200-2003要求，中热硅酸盐水泥熟料中，C 3S 含量应不超过55%，C 3A 含量应不超过6%，游离氧化钙含量应不超过1.0%；在低热硅酸盐水泥熟料中，C 2S 含量应不小于40%，C 3A 含量应不超过6%，游离氧化钙含量应不超过1.0%；在低热矿渣硅酸盐水泥熟料中，C 3A 含量应不超过8%，游离氧化钙含量应不超过1.2%，MgO 的含量不宜超过5.0%，如果水泥经压蒸安定性试验合格，则MgO 的含量允许放宽到6.0%。
中热水泥和低热水泥熟料中的碱含量，以Na 20当量(Na 20+0.658K 20)表示不得超过0.6%。
在生产低热矿渣水泥时，允许放宽到1.0%。
中热水泥、低热水泥和低热矿渣水泥的初凝不得早于60min ，终凝不得超过12h 。
水泥中三氧化硫含量不得超过3.5%。
增加水泥粉磨细度，水化热也增加，尤其是增加早期水化热；但水泥磨得过粗，强度下降，单位体积混凝土中的水泥用量要增加，水泥的水化热虽下降，但混凝土的放热量反而增加。
所以中热水泥细度一般与普通硅酸盐水泥相近。
水泥中掺入混合材，如粒化高炉矿渣，可使水化热按比例下降。
例如，掺加50%矿渣，使水泥的3天水化热下降45%，7天水化热下降37%。
掺入矿渣，水泥强度虽有所下降，但下降的程度远较水化热的降低为小。
中热水泥和低热水泥强度等级为42.5，低热矿渣水泥强度等级为32.5。
水泥的强度等级和各龄期强度见表2-2-16。
各龄期水化热的上限值列于表2-2-17。
表2-2-17 水泥强度等级的各龄期水化热 J/g
中热硅酸盐水泥主要适用于大坝溢流面的面层和水位变动区等要求较高的耐磨性和抗冻性工程；低热水泥和低热矿渣水泥主要适用于大坝或大体积建筑物内部及水下工程。
