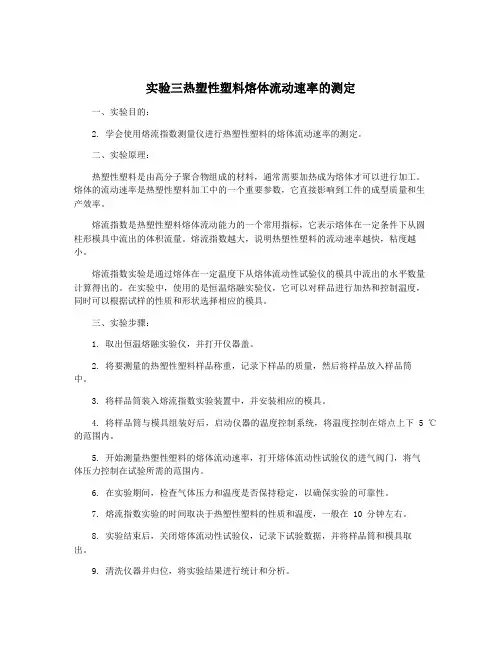

实验三热塑性塑料熔体流动速率的测定

实验三热塑性塑料熔体流动速率的测定

实验三热塑性塑料熔体流动速率的测定一、实验目的:2. 学会使用熔流指数测量仪进行热塑性塑料的熔体流动速率的测定。

二、实验原理:热塑性塑料是由高分子聚合物组成的材料,通常需要加热成为熔体才可以进行加工。

熔体的流动速率是热塑性塑料加工中的一个重要参数,它直接影响到工件的成型质量和生产效率。

熔流指数是热塑性塑料熔体流动能力的一个常用指标,它表示熔体在一定条件下从圆柱形模具中流出的体积流量。

熔流指数越大,说明热塑性塑料的流动速率越快,粘度越小。

熔流指数实验是通过熔体在一定温度下从熔体流动性试验仪的模具中流出的水平数量计算得出的。

在实验中,使用的是恒温熔融实验仪,它可以对样品进行加热和控制温度,同时可以根据试样的性质和形状选择相应的模具。

三、实验步骤:1. 取出恒温熔融实验仪,并打开仪器盖。

2. 将要测量的热塑性塑料样品称重,记录下样品的质量,然后将样品放入样品筒中。

3. 将样品筒装入熔流指数实验装置中,并安装相应的模具。

4. 将样品筒与模具组装好后,启动仪器的温度控制系统,将温度控制在熔点上下 5 ℃的范围内。

5. 开始测量热塑性塑料的熔体流动速率,打开熔体流动性试验仪的进气阀门,将气体压力控制在试验所需的范围内。

6. 在实验期间,检查气体压力和温度是否保持稳定,以确保实验的可靠性。

7. 熔流指数实验的时间取决于热塑性塑料的性质和温度,一般在 10 分钟左右。

8. 实验结束后,关闭熔体流动性试验仪,记录下试验数据,并将样品筒和模具取出。

9. 清洗仪器并归位,将实验结果进行统计和分析。

四、实验注意事项:1. 实验中要注意安全,避免触电和烫伤等危险。

2. 热塑性塑料的熔点和流动性与化学结构有关,不同的热塑性塑料需要使用不同的测试条件。

3. 在实验前要对仪器进行检查和调试,确保仪器处于良好的工作状态。

4. 熔流指数实验的数据处理和分析需要注意数据的精确度和可靠性。

五、实验结果分析:通过熔流指数实验,可以测量出热塑性塑料的熔体流动速率,这有助于评估热塑性塑料的流动性和加工性能。

热塑性塑料熔体流动速率测定

热塑性塑料熔体流动速率测定

本文由shiling40521贡献 doc文档可能在WAP端浏览体验不佳。

建议您优先选择TXT,或下载源文件到本机查看。

热塑性塑料熔体流动速率测定 (一)实验目的 掌握用熔体流动速率仪 ( 熔体指数测定仪 ) 测定热塑性塑料熔体流动速率的方法,以预测塑料加工 工艺性能,并建立起熔体流动速率与聚合物相对分子质量大小的关系。

了解仪器的结构、工作原理和使用 方法。

 (二)实验原理 塑料熔体在规定的温度和负荷 ( 压力 ) 作用下, 10min 通过标准口模的质量 (g) 称为该塑料的熔 体流动速率 (MFR) ,测得结果表示为: g / 10min 。

 该项检测常用于衡量塑料在熔融状态下的流动性相熔体粘度的大小,以预测热加工时流动的难易、充 模速度的快慢等工艺问题。

同时,由于熔体流动速率与聚合物相对分子质量高低有密切关系,对于相同分 子结构的聚合物,熔体流动速率越大,平均相对分子质量越小,因此,熔体流动速率还可以作为制品选材 或用材的参考依据。

 (三)试祥与仪器 1 .试样 试样的形状为颗粒状、粉状、小块状、薄片状或其他形状。

 吸湿性塑料的试样,实验前必须按产品标准规定的条件进行严格干燥,否则从仪器毛细管挤压出的料 条必定出现气泡等缺陷。

 2 .仪器 熔体流动速率仪可因生产厂家的不同、型号不同而控制和操作方式有所不同,但基本原理是相同的。

 本实验对仪器的要求是能提供恒温恒压力的挤出速率、并且温度和负荷可调。

 (1) 仪器结构 熔体流动速率仪的基本结构见图 (2) 仪器组成 ①熔体压出系统 料筒:用抗腐蚀不锈钢制造,硬度大于 300Hv ,长度 160mm ,内径 φ (9 . 550 ± 0 . 025)mm 轴 线弯曲度不大于 0 . 02 / 100 ,圆筒内壁 ( 光洁度不低于▽8) 的粗糙度 Ra(0 . 32 一 0 . 63) μ m 。

 压料活塞: 由抗腐蚀不锈钢制成, 硬度略低于料筒材料。

实验三热塑性塑料熔体流动速率的测定

实验三热塑性塑料熔体流动速率的测定

实验三热塑性塑料‎熔体流动速‎率的测定一、实验目的1.掌握热塑性‎塑料熔体流‎动速率的测‎定方法。

2.进一步认识‎塑料熔体流‎动速率与其‎分子量、加工性能的‎关系。

二、原理熔体流动速‎率(MFR,即Melt‎Flow Rate),系指热塑性‎塑料在一定‎温度和负荷‎下,熔体每10‎分钟通过熔‎体流动速率‎仪标准口模‎的重量。

它又称为熔‎融指数(MI,即Melt‎ Index‎)。

MFR表示‎热塑性塑料‎在高温粘流‎状态下的流‎动性能,它是高分子‎材料加工成‎型的重要参‎数之一,表示热塑性‎塑料熔体粘‎度的相对值‎。

热塑性塑料‎的M FR,随其分子量‎和分子结构‎的不同而异‎。

对一定结构‎的聚合物而‎言,MFR大,表明聚合物‎的分子量小‎,加工时流动‎性能就好一‎些。

加工时可选‎择略高于温‎度,所施加压力‎可小一些。

相反,如果MFR‎小,表明聚合物‎的分子量大‎,加工时流动‎性能差一些‎。

必须适当提‎高加工温度‎,施加较大的‎压力,以改善聚合‎物的流动性‎。

但MFR大‎,聚合物的断‎裂强度、硬度等性能‎均有所下降‎。

热塑性塑料‎的M FR是‎用熔体流动‎速率仪测定‎的。

在一定的温‎度和负荷条‎件下,使被测物通‎过标准口模‎,测出固定时‎间间隔内挤‎出的物料重‎量。

然后换算成‎每10分钟‎的挤出量,即为该物料‎的M FR。

本实验是按‎照G B36‎82-83“热塑性塑料‎熔体流动速‎率试验方法‎”操作进行的‎。

测定不同结‎构的树脂的‎M FR,所选择的测‎试温度、负荷、试样用量以‎及取样时间‎都有所不同‎。

我国目前的‎标准见表3‎-2和表3-3。

三、仪器与试剂‎XNR-400A熔‎体流动速率‎仪一台。

聚乙烯或聚‎丙烯颗粒1‎00克。

XNR-400A熔‎体流动速率‎仪的主要技‎术指标:标准实验力‎:1级0.325kg‎=(活塞杆+砝码托盘+隔热套+1#砝码+限位开关挡‎片)kg=3.187N2级1.200kg‎=(0.325+2#0.875砝码‎)kg=11.77N3级2.160kg‎=(0.325+0.875+3#0.960砝码‎轴)kg=21.18N4级3.800kg‎=(0.325+0.875+0.960+4#1.640砝码‎)kg=37.26N5级5.000kg‎=(0.325+0.875+0.960+1.640+5#1.200砝码‎)kg=49.03N6级10.000kg‎=(0.325+0.875+0.960+1.640+1.200+6#5.000砝码‎)kg=98.07N7级12.500kg‎=(0.325+0.875+0.960+1.640+1.200+5.000+7#2.500砝码‎)kg=98.07N 8级21.600kg‎=(0.325+0.875+0.960+1.640+1.200+5.000+2.500+8#9.100砝码‎)kg=211.82N装料筒:内径:Φ9.550±0.025毫米‎,长度:160毫米‎;出料口:内径:Φ2.095±0.005毫米‎,长度:8.000±0.025毫米‎;活塞杆头: 直径: 9.475±0.015毫米‎,长度: 6.350±0.100毫米‎仪器外形尺‎寸:650×350×950毫米‎。

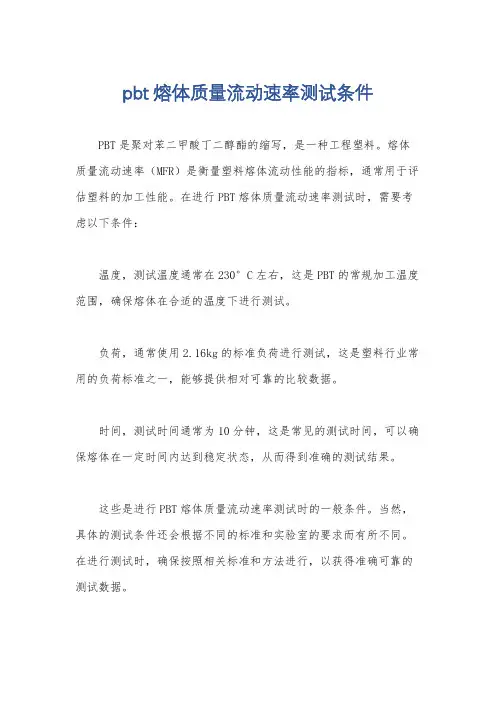

pbt熔体质量流动速率测试条件

pbt熔体质量流动速率测试条件

pbt熔体质量流动速率测试条件
PBT是聚对苯二甲酸丁二醇酯的缩写,是一种工程塑料。

熔体质量流动速率(MFR)是衡量塑料熔体流动性能的指标,通常用于评估塑料的加工性能。

在进行PBT熔体质量流动速率测试时,需要考虑以下条件:
温度,测试温度通常在230°C左右,这是PBT的常规加工温度范围,确保熔体在合适的温度下进行测试。

负荷,通常使用2.16kg的标准负荷进行测试,这是塑料行业常用的负荷标准之一,能够提供相对可靠的比较数据。

时间,测试时间通常为10分钟,这是常见的测试时间,可以确保熔体在一定时间内达到稳定状态,从而得到准确的测试结果。

这些是进行PBT熔体质量流动速率测试时的一般条件。

当然,具体的测试条件还会根据不同的标准和实验室的要求而有所不同。

在进行测试时,确保按照相关标准和方法进行,以获得准确可靠的测试数据。

热塑性塑料熔体质量流动速率的测定-文档资料

热塑性塑料熔体质量流动速率的测定-文档资料
➢ 设置温度,恒温大于15min; ➢ 清洁活塞杆、料筒,将活塞杆插入,还需等待温度稳定; ➢ 将活塞杆拔出; ➢ 加料,压实(应在1min内完成),重新插入活塞杆; ➢ 待4~6分钟(一般4分钟后,温度达到稳定状态); ➢ 加砝码;
操作步骤
➢ 如料太多,或下移至起始刻度线太慢,可用手加压或增加砝码加压, 使快速达到活塞杆上的测试起始刻线;
➢ 计时,切样,第一根不要; ➢ 称重; ➢ 计算,取平均值; ➢ 用纱布、专用工具(清洗杆)清洗料筒、活塞杆,清洗一定要趁热进
行。料筒、活塞杆在每次试验后都必须进行清洗。 ➢ 口模清洗,用专用工具(口模清洗杆)将内孔中熔融物挤出。在做相
同材料的试验时,口模不必每次清洗,但在调换试验品种、关闭加热 器前或已经多次试验,则必须清洗。遇有不易清洗的情况,同样可涂 一些石腊等润滑物。
热塑性塑料熔体质量流动速率和熔体体积 流动速率的测定(GB/T 3682-2000)
钟家春 电子科技大学特种功能材料研究室
熔体流动速率(MFR)
以前又称为熔体流动指数(MFI)和熔融是指热塑性材料在一定的温度和压力下, 熔体每10min通过标准口模的质量。(g/10min)


热塑性塑料熔体流动速率受剪切速率影响。

对于同一种聚合物,可以评价其分子量大小、加 工性能。
熔体流动速率(MFR)

温度(PPS熔点在280℃,一般测试温度选在290℃)



负荷(2.16Kg/3.80Kg/5.00Kg/10.00Kg)
熔融指数仪结构说明
操作步骤
❖ 确定实验条件:(温度290℃,负荷2.16Kg,装料量 6~8g,切料间隔10S)
结果计算

熔体流动速率测量原理

熔体流动速率测量原理

熔体流速:看不见却测得准的秘密熔体流动速率测量原理,是在塑料、橡胶等生产企业中广泛应用
的技术。

那么熔体流动速率的测量原理究竟是什么呢?首先,我们需
要了解什么是熔体流动速率。

熔体流动速率指的是单位时间内通过标
准孔径和标准压力的熔体质量。

而这个标准孔径就是呈10:1长径比
的圆柱形孔,通常称作“毛细管”,而标准压力就是1000牛/平方米。

熔体流速的测量原理是测量熔体在一定温度下通过毛细管的重量,再根据标准公式推算出熔体流速。

具体操作上,需要用一台名为“熔
体指数计”的仪器。

首先将塑料或橡胶放入仪器中加热熔化,调整温度、压力和压力释放时间等参数,让熔体不断从毛细管中流出。

然后
通过称重、计时等操作得出熔体流速。

为什么需要测量熔体流速?其实熔体流速是对塑料、橡胶等材料
流动性能的一项重要参数,直接关系到制品的质量、效益、外观等众
多方面。

在生产储存、加工等过程中,根据熔体流速测量结果调节生
产参数、掌握制品性能、减少缺陷等方面有着举足轻重的作用。

因此,熔体流速的测量对于生产企业来说至关重要。

总体来说,熔体流速的测量原理并不算太难,但需要注意的是在
测量过程中要尽量保证仪器的参数稳定,避免误差产生。

只要严格按
照测量要求进行操作,就能轻松测得准确的熔体流速,为生产流程提
供更大的支持和保障。

塑料(PPT)流动速率测定

塑料(PPT)流动速率测定
检定或校准项目: ①外观 ②料筒稳定性和温差均匀性 ③口模允差 ④切样时间间隔 ⑤负荷 ⑥精密度 ⑦准确度
6 熔体流动速率仪的检定校准与核查
仪器期间核查: 熔体流动速率标准物质
今年正在开展的能力验证项目
CNAS PT0017-T 124 塑料维卡软化温度的测定 CNAS PT0017-T 127 塑料吸水质量分数的测定 CNAS PT0017-T136 保温材料导热系数的测定 ※ CNAS PT0017-T137 固体材料热扩散系数的测定 ※
指定值的不确定度参照CNAS-GL032:2018《能力验证的选择核查与利用指 南》中相应条款,指定值的标准不确定度按照公式(2)计算:
式中, —稳健标准差,此处为标准化四分位距(NIQR);
(2)
—参加实验室的数目。
依据公式(2)计算得到指定值的不确定度 与能力评定标准差 (NIQR)比 较,结果见表2。
3 统计分析的设计
对本次能力验证计划实验室的检测结果,按式(1)计算Z值: 式中:x—实验室测试结果;
(1)
X—指定值;
—标准化四分位距(NIQR)。
本次能力验证计划统计分析采用参加实验室结果的中位值作为指定值,标准化四分位 距(NIQR)为能力评定标准差,计算各实验室结果的Z比分数(Z值)。
3 统计分析的设计
3 统计分析的设计
表2 CNAS PT0017-T123能力验证样品指定值的不确定度
项目
样品

稳健标准差 u NIQR(g/10min)
x(g/10min)
0.3(g/10min)
熔体流动速率
A
0.1038
0.01854
0.03114
熔体流动速率
B

熔体流动速率测试标准

熔体流动速率测试标准

熔体流动速率测试标准
熔体流动速率测试标准是用来评估塑料熔体在一定条件下的流动性能的方法和指导原则。

这些标准通常使用熔体流动速率指数(MFR)或熔体流动率(MFR)来描述熔体的流动性能。

一种常用的测试方法是熔体流动速率测试,通过在一定温度下将一定质量的塑料熔体通过标准孔口挤出的时间来评估其流动性能。

这个测试方法通常使用切片法或假设法进行。

熔体流动速率测试标准通常包括以下要素:
1. 测试条件:标准规定了测试所需的温度、压力、塑料样品质量等条件。

这些条件对于不同的塑料材料可能会有所不同。

2. 样品制备:标准规定了样品的制备方法,如样品的形状、尺寸等。

3. 测试设备:标准规定了测试所需的仪器和设备,如挤出仪、标准孔口等。

4. 测试程序:标准规定了测试过程中的步骤和顺序,如样品的预热、挤出等。

5. 测试结果评估:标准规定了如何计算和评估熔体流动速率指数,并提供了相应的公式和计算方法。

常见的熔体流动速率测试标准包括ISO 1133-1、ASTM D1238、GB/T 3682等。

这些标准在全球范围内广泛应用,用于评估塑
料材料的流动性能,为材料选择、生产过程控制和产品性能预测提供了依据。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

实验38 塑料熔体流动速率的测定
一、实验目的
1. 了解热塑性塑料熔体流动速率与加工性能之间的关系。

2. 学习掌握SRZ-400C型熔体流动速率测定仪的结构和工作原理。

3. 掌握熔体流动速率的测定方法。

二、实验原理
熔体流动速率(MFR)的定义是热塑性树脂试样在一定温度、恒定压力下,熔体在10min内流经标准毛细管的质量,单位是g/10min,通常用MFR来表示。

熔体流动速率也称为熔融指数(MI)。

在相同条件下(同一种聚合物,同温、同负荷),溶体流动速率越大,流动性越好;相反,溶体流动速率越小,则流动性越小,流动性差。

衡量高聚物流动性能的指标主要有熔体流动速率、表观粘度、可塑度、门尼粘度等。

大多数热塑性树脂都可用它的熔体流动速率来表示其黏流态时的流动性能。

不同途径和不同加工方法对高聚物的熔体流动速率有不同的要求。

一般情况下注射成型的聚合物熔体流动速率较高,但是通常测定MI的不能说明注射或挤出成型时聚合物的实际流动性,因为在荷重2160g的条件下,熔体剪切速度约为10-2~10-1s-1,属于低剪切速度下的流动,远比注射或挤出成型加工中通常的加剪切速率(102~104s-1)范围低。

由于熔体流动速率测定仪具有结构简单、方法简便的优点。

用MI能方便的表示聚合物流动性高低。

所以对成型加工中材料的选择和适用性有参考的实用价值。

ASTMD12138规定了常用高聚物的测试方法,测试条件包括:温度范围为120~300℃,负荷范围0.325~21.6kg(相应压力范围为0.046~3.04MPa)。

在这样的测试范围内,MFR值在0.15~25之间的测量是可信的。

熔体流动速率MFR的计算公式为:
MFR=600W/t (38-1)
式中MFR——熔体流动速率,g/10min;
W——样条段质量(算术平均值),g;
t——切割样条段所需时间,s。

测定不同结构的树脂熔体流动速率,所选择的测试温度、负荷压力、试样用量及实验时取样的时间等都有所不同。

我国目前常用标准如表38-1和表38-2所示。

表38-1 部分树脂测量MFR的标准实验条件
树脂名称标准口模内径/mm 试验温度/℃压力/MPa 负荷/kg PE 2.095 190 0.304 2.160
PP 2.095 230 0.304 2.160
PS 2.095 200 0.703 5.000
PC 2.095 300 0.169 1.200
POM 2.095 190 0.304 2.160
ABS 2.095 200 0.703 5.000
PA 2.095 230,275 0.304,0.016 2.160,0.325
表38-2 MFR与试样用量和实验取样时间关系
MFR/(g/10min) 试样用量/g 切料时间间隔/s
0.1~0.5 3~4 120~240
0.5~1.0 3~4 50~120
1.0~3.5 4~5 30~60
3.5~10.0 6~8 10~30
10.0~25.0 6~8 5~10
三、实验仪器及试样
1.实验仪器
SRZ-400C型数码显示熔体流动速度测定仪(见图38-1),长春智能设备有限公司生产。

2.工作原理
熔体流动速率测定原理:仪器按GB3682的技术要求,在周围有加热元件和保温材料的标准料筒下端安装一只标准尺寸的口模,在料筒加热到设定温度时,加入被测样料,并插入带活塞的压料杆,在压料杆上端施加选定负荷。

通过热塑性试样在一定温度和负荷下单位时间内通过口模的熔体质量,即可计算出该样料每10min通过口模的质量,即该样料的熔体流动速率。

炉体和温度控制基本原理:料筒的外部有一只黄铜均热体,在接近口模处有个温度敏感测量器,均热体外部是电加热元件,当电加热元件加热均热体时,温度检测器检测到其温度值电信号,当温度传递至控温仪表时,仪表按内部存储的参数进行判读,并按计算出的偏差进行PID调节,用脉宽输出方式控制功率模组的输出,自动调节料筒内的温度高低,精确到设定值。

3.实验试剂
聚丙烯、聚乙烯,可以是颗粒或粉末。

四、实验步骤
1.仪器调整水平
将模口放入料筒内,然后水平仪插入料筒,观察水平仪中气泡,旋转仪器的四个地角,使气泡停留在水平仪中央的红圈圈内,则仪器达到水平状态。

2.温度设置
接通电源,打开加热部分的电源开关,控温指示灯亮。

参考表38-1,首先是
预设温度值的设置,然后根据表38-3,查找出选用的试验温度所对应的温度修正值,进行温度修正值设置。

完成了修正值的输入,此时,PV窗口显示的温度值与料筒内的实际温度经过控温表的修正达到一致。

表38-3 温度修正表
试验温度/℃125 150 190 200 220 230 250 280 300 修正值/℃ 1.1 1.1 1.3 1.2 1.4 1.2 1.6 1.1 1.7
3.打开控制部分电源开关,前面板上的两个数码管应点亮,可进行试验参数的设置。

①试验方法设置(本仪器共有质量法试验与体积法试验两种试验方法,可根据需要选择)。

按操作面板上的“设置”键,进入试验方选择,下数码管数字为“1”时,表示试验方法为“质量法”;数字为“2”时,表示试验方法为“体积法”。

本实验采用质量法。

②切割次数设置(按仪器说明书操作)。

③切割时间设置(按仪器说明书操作)。

4.初始化状态:设置好参数后,按“确认”键进入试验初始化状态。

此状态下不需要进行操作,只是表示结束了试验条件设置状态。

5.恒温状态:在初始化状态下按“启动/清零”键进入恒温状态,目的是让控温表自动调节,使料筒内的温度稳定到预设温度值。

6.加料状态:待控温表示值稳定,按“启动/清零”键结束恒温状态,进入加料状态。

在此状态下用漏斗将称量好的试样加入料筒内,将A砝码托盘与压料杆连接在一起,插入压料筒内将加入样料压实(样料加入量参考表38-2称取)。

7.样料预热状态:加料状态持续时间达到60s或按“启动/清零”键均可结束加料状态进入样料加温状态。

此状态的目的是使加入样料充分受热熔化。

无需操作,静待即可。

8.样料加温状态持续达到240s或按“启动/清零”键结束样料加温状态进入压料状态。

在此状态下,适量向下按压砝码托盘,避免样料内存在大量气泡。

然后将选择好的配重砝码放置在托盘上(根据表38-1选择配重砝码,A砝码托盘与压料杆合重325g,选择配重砝码时应计算在内)。

9.切料状态:压料状态持续达到60s或按“启动/清零”键结束压料状态进入切料状态。

在此状态下,料筒内熔化样料在配重砝码压力下通过口模挤出。

电动机带动切料刀根据前面步骤设置参数每间隔一定时间转动一周,将从口模挤出的样料段切下。

10.试样处理:结果计算。

切料结束后,带切割下的样料段冷却,选取其中3根长度均匀,不含气泡的样料,用精密天平准确称量,算出平均值。

将计算平均值代入式(38-1)计算试样熔体流动速率。

11.试验结束后,如果连接了微型打印机,可打印实验报告单,具体操作按仪器使用说明书进行。

12.实验完毕后,关闭仪器电源,拔下电源插头。

取下砝码和活塞杆,并把活塞杆清洗干净。

并应立即用附带的工具缠上纱布将料筒里和口模上的残料清理干净。

五、实验数据记录及处理(见表38-4)
试样名称;温度℃;负荷重 kg;切料间隔时间 s。

表38-4 实验数据处理表
样条号 样条质量/g
样条平均质量/g
MFR/(g/10min)
1
2 3
试样熔体流动速率MFR 按下式计算:
MFR(g/10min)=)
(600s t g 切料间隔时间)
样条平均质量(
六、注意事项
1. 仪器在使用前必须放到稳固的平台面上并调好水平,不允许在加热过程中用水平仪调水平,避免水平仪损坏。

2. 在实验过程中。

不要用手触摸仪器的加料口,以免烫伤。

3. 请不要使用大于21.6kg 的砝码。

4. 控温表内除了温度修正值,其他的参数值请不要随意改动。

5. 切割刀片正对模口,防止刀片损坏。

6. 每次试验后,请将口模和料筒内的余料清理干净。

七、思考题
1. 测定聚合物熔体流动速率的实际意义是什么?
2. 对同一聚合物试样,改变温度和剪切应力对其熔体流动速率有何影响?
3. 聚合物熔体流动速率与分子量有何关系?。
