射频连接器技术基础知识

射频连接器技术基础知识
射频连接器是用于传递射频信号的可操作装置，主要用于通信系统中，射频信号是指具有某种特定频率的无线发射和接收信号，射频信号可以用来传递数据和信息，而射频连接器则用于连接射频信号源与其他设备。

射频连接器的基本结构包括连接头和插头，连接头是插座的一种形式，用于接收射频信号的输入，插头则用于将射频信号输入到连接头中，使射频信号得以传输。

连接头和插头的材料通常是金属，以便能够表现出良好的射频性能。

另一方面，射频连接器也使用真空或空气式射频连接。

这种连接技术使得射频信号可以快速传输，而且还能够拥有较高的带宽，可以传递大量信息。

在使用射频连接器时，也可以考虑使用插座气隙分离技术，这可以使得射频信号输入连接器时性能更好，并降低噪声的影响。

射频连接器的设计应该考虑到转换损耗、返回损耗和匹配度。

转换损耗可以衡量射频信号输入与输出之间的损耗情况，而返回损耗则可以衡量射频信号在连接器内部的损耗情况，而匹配度则可以反映射频信号在插头和连接头之间信号传输的性能。

除此之外，还应该考虑连接器的机械紧固性，以保证信号的传输无任何中断。

此外，使用射频连接器时，还应该对射频信号的调制方式进行关注。

调制的种类比较多，比如调幅调制（FM）、调频调制（PM）、振幅调制（AM）和脉冲调制（PM）等。

这些调制方式都会影响射频信号在射频连接器中的性能，因此，在设置射频连接器时一定要充分考虑信号调制方式的影响。

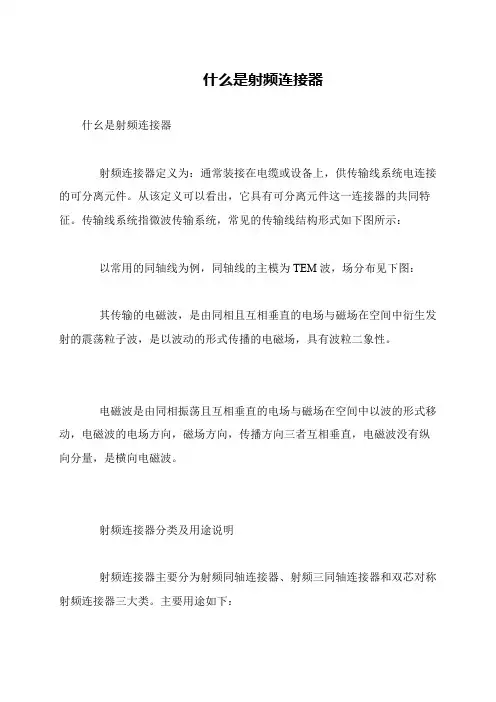

什么是射频连接器

什么是射频连接器
什幺是射频连接器
射频连接器定义为：通常装接在电缆或设备上，供传输线系统电连接的可分离元件。

从该定义可以看出，它具有可分离元件这一连接器的共同特征。

传输线系统指微波传输系统，常见的传输线结构形式如下图所示：
以常用的同轴线为例，同轴线的主模为TEM波，场分布见下图：
其传输的电磁波，是由同相且互相垂直的电场与磁场在空间中衍生发射的震荡粒子波，是以波动的形式传播的电磁场，具有波粒二象性。

电磁波是由同相振荡且互相垂直的电场与磁场在空间中以波的形式移动，电磁波的电场方向，磁场方向，传播方向三者互相垂直，电磁波没有纵向分量，是横向电磁波。

射频连接器分类及用途说明
射频连接器主要分为射频同轴连接器、射频三同轴连接器和双芯对称射频连接器三大类。

主要用途如下：。

射频连接器的结构设计简述

射频连接器的结构设计简述1射频连接器简介射频连接器是一种同轴传输线，是一种通用性的互连元件，广泛应用于各类微波系统中。

作为基础元件，在微波系统中起电气和机械连接作用。

射频连接器一般分为三类。

（1）面板座：一端配接标准（或非标）界面连接器，一端配接微带、玻珠等，执行GJB976A-2009《同轴、带状线或微带传输线用射频同轴连接器通用规范》。

（2）转接器：两端配接标准（或非标）界面连接器，GJB680A-2009《射频连接器转接器通用规范》。

（3）接电缆连接器：一端配接标准（或非标）界面连接器，一端配接电缆，执行GJB681A-2002《射频连接器通用规范》。

射频连接器的内部结构分为三层，由外向内分别是外导体、绝缘介质和内导体。

外导体接地，绝缘介质起绝缘作用、支撑作用，内导体通电。

特性阻抗计算公式截止频率计算公式：a-内导体外径；b-外导体内径；-绝缘介质相对介电常数。

2射频连接器的界面结构标准界面的射频连接器，应符合GJB5246《射频连接器界面》。

其主要的插合形式包括：螺纹旋接（SMA、TNC）；推入自锁（QMA）；浮动盲插（BMA、SBMA）；直插擒纵（SMP、SSMP）；卡口连接（BNC）等。

（a）SMA型射频连接器（螺纹旋接式）（b）QMA型射频连接器（推入自锁式）（c）BMA型射频连接器（浮动盲插式）图1射频连接器的主要插合形式示意图以螺纹旋接形式为例：在插头和插座进行互连时，通过旋动螺套，带动插头外导体插入插座外导体中，直至两者的电气和机械基准面完全重合，在此过程中，实现内导体（插针和插孔）的插合接触。

可以明确的是，电气和机械基准面完全重合之前，内导体端面是不应该接触的，否则在外导体持续推进过程中，内导体会因此端面互顶，从而造成整个连接器内部结构的破坏。

但同时，内导体端面之间的缝隙使得此处存在一段高阻抗，造成反射增大。

因此，一些测试级转接器会控制插合完成后，内导体端面处的缝隙大小。

根据连接过程，界面设计时，插合部分的尺寸公差应满足界面手册的要求，内孔不能小于下限值，外圆不能大于上限值，以避免无法完成插合过程。

射频同轴连接器分类及说明

频段划分_射频同轴连接器分类及说用一.频段的字母表示：自第二次世界大战以来，雷达系统工程师就使用简短的字母来描述雷达工作的波段。

并且这种使用方法一直沿用到今天，而且对于从事相关行业人来说已经成为一个常识。

使用这种字母来表示频段的主要原因是：方便、保密和直观（根据字母就可知系统相关特性）。

根据IEEE 521-2002标准，雷达频段字母命名和ITU（国际电信联盟）命名对比如下表所示：二.同轴连接器发展概况及相关标准1射频连接器的发展概况：1.1.1939年出现的UHF连接器是最早的RF连接器；1.2.二战期间随着雷达、电台和微波通信的发展产生了N,C,BNC,TNC等中型系;1.3.1958年后，随着整机设备的小型化，出出现了SMA,SMB,SMC等小型化产品；1.4.1964年制定了美国军用标准MIL-C-39012《射频同轴连接器总规范》；1.5.七十年代末，毫米波连接器出现；1.6.九十年代初，HP公司推出频率高达110GHz的1.0mm连接器，并用于其仪器设备中；1.7.九十年代出现表面贴装射频同轴连接器并大量用于手机产品中；2我国射频同轴连连接器的发展：2.1我国从五十年代开始由整机厂研制RF连接器；2.2六十年代末组建专业工厂，开始了专业化生产；2.3一九七二年国家组织集中设计，使国产的RF连接器是自成系统，只能在国内使用，产品标准水平低，且不能与国际通用产品对接互换；2.4八十年代起开始采用国际标准，根据IEC169和MIL-C-39012，颁布了GB11313和GJB681，使射频同轴连接器的生产和使用逐步与国际接轨;2.5经过几十年的努力，目前通用RF连接器的整体水平与国外差距不大，但精密连接器的设计和生产与国外仍有较大差距；3射频连接器的标准体系；3.1美军标及其他它先进标准:美国是世界上最大的通用型RF连接器制造和消费国，其水平也是一流的，因此美国军用标准MIL-C-39012被认为是RF连接器的最高标准；3.2IEC标准：IEC是指导性标准，不是强制性标准，因此很少被直接应用；4其它先进标准：德国的DIN、英国BS,日本JIS；这些国家的标准大都是参照或等同美军标制订的有些国家甚至直接应用美军标，而不再另行制订标准；值得一提的是，德国在某些专用新型连接器方面也有一些优势，例如：DIN47223的7/16（L29）系列、DIN47297的SAA系列及DIN41626的DSA系列等。

射频同轴连接器（RFCONNECTOR）

射频同轴连接器（RFCONNECTOR）抓住机遇，开创射频连接器国际标准化工作的新局面吴正平一、概述射频连接器是一种传输射频信号的接口元件，用在器件与器件、组件与组件、系统与子系统之间形成电气连接和射频信号的传递，从而构成一个完整系统所必须的基础元件，它在微波电路中起着连接或分断同轴电缆、微带电路、传输射频信号的作用。

射频连接器产品质量和可靠性直接影响着射频信号的质量和可靠性，而射频连接器的标准化和通用化直接关系着器件与器件、组件与组件、系统与子系统之间的互联、互换和互操作。

在全球经济一体化的今天，射频连接器的国际标准化更显重要。

二、射频连接器的发展趋势国际上一些技术先进的引导射频同轴连接器发展方向的生产厂家主要分布在美国、日本、及德国等欧美发达国家和地区。

射频连接器的一些新产品主要出自于这些企业，近几年为适应整机设备的小型化、模块化、高频化、高精度、高可靠的发展，射频连接器新产品不断被研制出来，使射频连接器不断向小型化、高可靠、高频率、高功率、低电压驻波比方向发展。

1）射频连接器尺寸越来越小，例如：SSMA、SSMC、MMCX型和1.9mm，1.85mm、1mm型连接器相继出现，满足了整机特别是空间电子系统发展的要求。

2）射频连接器的传输频率不断增高、增宽，2.92型连接器工作频率上限可达46GHz，2.4型连接器工作频率上限可达50GHz，1.85型连接器工作频率上限可达65GHz，HP公司研制的1mm的连接器，已把同轴系统的上限频率拓宽到110GHz。

满足了武器装备向更高频率、保密的要求。

3）盲配射频连接器不断增多，例如：BMA、SBMA、BMZ、TMA、SMP型连接器的相继成功研制并投入使用，满足了电子设备的模块化的要求。

4）将螺纹连接器发展变成快速连接器，例如：QN和QMA等系列射频连接器分别是N型和SMA系列连接器的基础上开发的，主要是将螺纹连接器机构变成快速连接机构，提高了射频连接器的连接器速度和减少了安装空间。

射频同轴连接器分类及说明

频段划分_射频同轴连接器分类及说用一.频段的字母表示：自第二次世界大战以来，雷达系统工程师就使用简短的字母来描述雷达工作的波段。

并且这种使用方法一直沿用到今天，而且对于从事相关行业人来说已经成为一个常识。

使用这种字母来表示频段的主要原因是：方便、保密和直观（根据字母就可知系统相关特性）。

根据IEEE 521-2002标准，雷达频段字母命名和ITU（国际电信联盟）命名对比如下表所示：二.同轴连接器发展概况及相关标准1射频连接器的发展概况：1.1.1939年出现的UHF连接器是最早的RF连接器；1.2.二战期间随着雷达、电台和微波通信的发展产生了N,C,BNC,TNC等中型系;1.3.1958年后，随着整机设备的小型化，出出现了SMA,SMB,SMC等小型化产品；1.4.1964年制定了美国军用标准MIL-C-39012《射频同轴连接器总规范》；1.5.七十年代末，毫米波连接器出现；1.6.九十年代初，HP公司推出频率高达110GHz的1.0mm连接器，并用于其仪器设备中；1.7.九十年代出现表面贴装射频同轴连接器并大量用于手机产品中；2我国射频同轴连连接器的发展：2.1我国从五十年代开始由整机厂研制RF连接器；2.2六十年代末组建专业工厂，开始了专业化生产；2.3一九七二年国家组织集中设计，使国产的RF连接器是自成系统，只能在国内使用，产品标准水平低，且不能与国际通用产品对接互换；2.4八十年代起开始采用国际标准，根据IEC169和MIL-C-39012，颁布了GB11313和GJB681，使射频同轴连接器的生产和使用逐步与国际接轨;2.5经过几十年的努力，目前通用RF连接器的整体水平与国外差距不大，但精密连接器的设计和生产与国外仍有较大差距；3射频连接器的标准体系；3.1美军标及其他它先进标准:美国是世界上最大的通用型RF连接器制造和消费国，其水平也是一流的，因此美国军用标准MIL-C-39012被认为是RF连接器的最高标准；3.2IEC标准：IEC是指导性标准，不是强制性标准，因此很少被直接应用；4其它先进标准：德国的DIN、英国BS,日本JIS；这些国家的标准大都是参照或等同美军标制订的有些国家甚至直接应用美军标，而不再另行制订标准；值得一提的是，德国在某些专用新型连接器方面也有一些优势，例如：DIN47223的7/16（L29）系列、DIN47297的SAA系列及DIN41626的DSA系列等。

射频同轴连接器基础

射频同轴连接器分类
频率(波长)：分为米波连接器、分米波连接器、厘米波连接器和毫米波连接器。外形和结构型式：直式连接器、弯式（通常为直角）连接器和T型连接器。连接机构的型式：螺纹式连接器、卡口式连接器、推入（滑入）式连接器、推入自锁式连接器、法兰连接器和哈夫式连接器等。使用状态：自由连接器和固定连接器固定连接器有可分为螺母安装连接器、螺纹安装连接器、法兰盘安装连接器和焊接安装连接器。端接型式：电缆连接器、同轴微带连接器、硬同轴连接器和焊导线连接器。性能优劣：0级、1级和2级三种连接器。0级连接器亦称标准试验连接器，供测试用。用途：军用连接器、民用连接器、通用连接器、精密连接器、高压连接器、大功率连接器、可调相连接器、抗辐照连接器、三同轴连接器和其他特种连接器。界面极性：阳性（通常带插针）连接器、阴性（通常带插孔）连接器和无极性（中性）连接器。在转换器中还会有阳阳连接器、阴阳连接器和阴阴连接器。命名方式分类为：SMA、SMB、SMC、SMP、QMA、BMA、MCX、MMCX、F、UHF、1.0/2.3、 1.6/5.6、BNC、TNC、N、7/16等。
射频同轴连接器连接机构型式分类
螺纹式
卡口式
推入式
推入自锁式
滑入连接式
常见射频同轴连接器命名方式分类
常见射频同轴连接器极性分类
射频同轴电缆及连接器标准
相关标准多年来，国际通用射频同轴连接器采用两套标准，一套是MIL标准，一套是 IEC标准。 IEC(国际电工委员会)，第46技术委员(通信设备和信号用电缆、电线、波导、连接器和附件)的第46A分技术委员会(射频电缆)制定。全国电子设备用高频电缆及射频连接器标准化技术委员会。我国制定了分别采用这两套标准的GB11313国际GJB681国军标。不管军用还是商用射频同轴连接器，只要是同一系列或同一型号的界面结构和尺寸是相同的，均可实现机械互换性。 IEC 96-0：1970 射频电缆第0部分：详细规范和设计指南 IEC 96-1：1986 射频电缆第1部分：一般要求和测量方法 IEC 96-2：1961 射频电缆第2部分：有关电缆规范 IEC 169-1：1987 射频连接器第1部分：一般要求和测量方法 GB/T 17738.1-1999 射频同轴电缆组件第1部分：总规范一般要求和试验方法 GJB 681A-2002 射频同轴连接器通用规范 GJB 5246-2004 射频连接器界面
