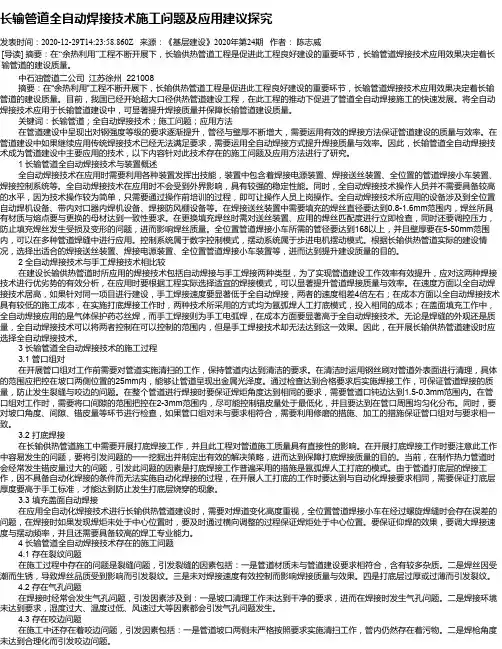

长输管道全自动焊接技术施工问题及应用建议探究
长输管道全自动焊接技术施工问题及应用建议探究发表时间：2020-12-29T14:23:58.860Z 来源：《基层建设》2020年第24期作者：陈志威[导读] 摘要：在“余热利用”工程不断开展下，长输供热管道工程是促进此工程良好建设的重要环节，长输管道焊接技术应用效果决定着长输管道的建设质量。
中石油管道二公司江苏徐州 221008摘要：在“余热利用”工程不断开展下，长输供热管道工程是促进此工程良好建设的重要环节，长输管道焊接技术应用效果决定着长输管道的建设质量。
目前，我国已经开始超大口径供热管道建设工程，在此工程的推动下促进了管道全自动焊接施工的快速发展。
将全自动焊接技术应用于长输管道建设中，可显著提升焊接质量并保障长输管道建设质量。
关键词：长输管道；全自动焊接技术；施工问题；应用方法在管道建设中呈现出对钢强度等级的要求逐渐提升，管径与壁厚不断增大，需要运用有效的焊接方法保证管道建设的质量与效率。
在管道建设中如果继续应用传统焊接技术已经无法满足要求，需要运用全自动焊接方式提升焊接质量与效率。
因此，长输管道全自动焊接技术成为管道建设中主要应用的技术，以下内容针对此技术存在的施工问题及应用方法进行了研究。
1 长输管道全自动焊接技术与装置概述全自动焊接技术在应用时需要利用各种装置发挥出技能，装置中包含着焊接电源装置、焊接送丝装置、全位置的管道焊接小车装置、焊接控制系统等。
全自动焊接技术在应用时不会受到外界影响，具有较强的稳定性能。
同时，全自动焊接技术操作人员并不需要具备较高的水平，因为技术操作较为简单，只需要通过操作前培训的过程，即可让操作人员上岗操作。
全自动焊接技术所应用的设备涉及到全位置自动焊机设备、带内对口器内焊机设备、焊接防风棚设备等。
在焊接送丝装置中需要填充的焊丝直径要达到0.8-1.6mm范围内，焊丝所具有材质与熔点要与更换的母材达到一致性要求。
在更换填充焊丝时需对送丝装置、应用的焊丝匹配度进行立即检查，同时还要调控压力，防止填充焊丝发生受损及变形的问题，进而影响焊丝质量。
长输管道全自动焊接技术施工分析及应用建议
长输管道全自动焊接技术施工分析及应用建议摘要：随着社会经济的迅猛发展，促使了工程管道的不断发展，尤其是对长输管道的实际应用，已经在工程中拥有了很大的份额。
在长输管道的建设过程中，它不是通过一次成型的，而是通过将不同的管道进行焊接成型的。
这也就意味着给长输管道的焊接技术带来了很大的要求。
而全自动焊接技术能够全面提高焊接工作的精准度以及速度，对于焊接工作的质量及其效率有着很大的促进作用。
因此，本文对长输管道全自动焊接技术的施工及应用作出了以下详细描述，供大家参考。
关键词:长输管道；全自动焊接技术；施工及应用引言：在长输管道的具体安装施工中，焊接技术是最为重要的一个工作环节，焊接工作的效率及质量严重影响管道工程的施工进度以及质量，同时，也会严重影响长输管道在实际运转过程中的使用安全。
随着科学技术的飞速发展，传统的焊接工艺和方式不能更好的适应社会的发展需求。
而全自动焊接技术的出现大大提高了长输管道的焊接质量和速度，同时，还能够更好的减少施工成本，提高经济效益。
所以，在长输管道施工中应用全自动焊接技术是发展的重要趋势。
一、长输管道全自动焊接技术施工的相关分析（一）对管道进行全面清理对于长输管道来说，管道的口径相对较大，而且管道壁也相对较厚。
因此在长输管道安装施工工作中应用全自动焊接技术时，要对管道口周围所存在的泥土、油污以及铁锈等杂质进行全面清理，直到管道口能够全面展现出原有的金属光泽，才能进行下一步骤的操作[1]。
（二）对管道坡口进行有效修整在对管道坡口进行修整时，首先要对管道口的圆度、钝边厚度、坡口角度、垂直度以及平面角度等方面进行测量，充分保证能够符合焊接工作的实际要求。
其次，还要不断打磨管道口周围的螺旋焊缝，从而能够更加有利于焊接轨道的实际安装工作。
如果条件允许还可以借助坡口整形机进行对管道坡口的修整工作。
（三）对焊接轨道进行安装对焊接轨道进行开展安装工作是为了能够充分的保证焊接小车能够进行正常的行走，最重要功能主要体现在能够使焊接小车进行正常的行走应对小车进行科学定位[2]。
长输管道全位置自动焊技术应用
土 、油污 、 锈 等 污 垢进 行 清理 ，直 到呈 现 金属 光 泽 为止 。 铁 第 二 ，管 口 修 整 、组 对 及 焊 接 管 道 的 安 装 。由于 管 口 的 坡 口角 度 、钝 边 厚 的 硬 度 过 硬 会 造 成 轨 道 的 损 伤 ， 以 所 在 焊 接 作 业 时 要 求 对 坡 口角 度 和 钝 边 厚 度 、管 口椭 圆 度 、
全 位 置 自动 焊 接 技 术 是 现 今 国 际 管 道 施 工 中 比 较 先
进 的 施 焊 工 艺 ，其 工 艺 过 程 就 是 将 管 道 固 定 不 动 ，焊 接 小 车 带 动 焊 枪 沿 轨 道 管 壁 转 动 来 实 现 管 道 的 全 位 置 自 动
焊 接 。全 位 置 自动 焊 接 装 置 主 要 由 焊 接 小 车 、行 走 轨 道 、
整焊机 的焊枪位 置和角度 ，然后根据现场 焊接的要求 ，通 过输入器将焊接参数输入到计算机中。
第 四 ，焊 接 。启 动 焊 接 按 钮 ，焊 机 就 会 沿 着 焊 接 轨 道
第二 ，保证质量 。由于药芯焊丝 和气体 的保护 ，使得
焊 道 成 型 好 ，缺 陷 少 ，焊 接 质 量 也 不 再 受 焊 接 工 人 的 技 术 水 平 限 制 ，可 以获 得 优 良的 焊 接 质 量 ，特 别 是 在 大 口径 、 大壁厚的管道上表现显著。 第 三 ，降 低 工 人 的 劳 动 强 度 。在 焊 接 过 程 中 ，焊 接 稳
２１． ｏ中闯高新技 ０１２ ０
６３
三 、长 输管道全 位置 自动焊技 术的应用
对管道 实现 全位置的 自动焊接 施工 了。焊接 工人 只需 在旁
监 视 ，对 焊 接 过 程 中 出现 的断 弧 、跑 偏 等 采 取 停 机或 纠 正 措 施 ，待 焊 接 工 序 完 成 后 ，拆 卸 焊 接 装 置 ，并 对 现 场 进 仅降 低了工人的 劳动 强度 ，还 改 善了工人的劳动 环境 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
长输油气管道自动焊技术及应用之研究
发表时间：2018-11-26T09:40:51.913Z 来源：《基层建设》2018年第28期作者：崔建军何新维翟文彪[导读] 摘要：随着我国城市化建设的快速发展，各行业对能源需求也越来越强烈，油气管道的安全也成为了人们关注的焦点。
河北省任丘市华北石油工程建设有限公司 062552 摘要：随着我国城市化建设的快速发展，各行业对能源需求也越来越强烈，油气管道的安全也成为了人们关注的焦点。
长输管道作为远距离油气输送的主要方式，对焊接质量、焊接效率和焊接技术水平的要求越来越高，合理选择焊接方法至关重要。
系统梳理了目前长输油气管道建设常用的焊接方法根据实际提出了长输油气管道焊接方法选择的一般性原则，为长输油气管道的建设施工提供了有价值的参
考。
关键词：长输油气管道；焊接方法；焊材选用随着世界经济的高速发展，各国对石油和天然气的需求不断增长，在此背景下，油气管道以其安全、经济、专能、高效等优势而得到蓬勃发展。
焊接是长输油气管道建设工程的关键工序之一，其制约着管道建设的质量、效率和安全。
焊接方法的合理选择，对于提高管道建设效率和质量具有极其重要的意义。
1、管道焊接
由于建设管道所要涉及的路线，有着沿路的线路较长，被覆盖的区域的跨度的范围广，那么作为五大运输方式之一的油气资源的所用器材，其有着其他不能媲比的特点，地形和地貌的复杂就显得不可避免。
由于每一次的现场工作所处的自然条件变化不是人为可以加以控制的、施工作业情况相异不同。
现场管道焊接具有以下特殊性：（1）焊接场地点随着施工作业点变化。
由于现场施工作业点的随机性，与工厂焊接生产相比，那么，随着施工地点变化而变化的所处的一般都是比较恶劣的环境，导致客观因素的作用很大程度上决定了所得到的焊接质量的好坏；
（2）现今，管道焊接都采用自动化，由于现场的局限性，自动化程度往往难以满足，所得到的焊接质量受到不容忽视的影响。
同时焊接质量还要受焊工技能的掌握程度，操作熟练。
由于长输油气管道现场焊接的诸多不利因素的影响，因此在选择采用何种焊接方法要尽量达到几点要求：焊接之速度要快，并且效率高；对于处于外界不利的气候时要有较大的承受力；获得高保证的焊接接头。
2、焊接材料
2.1焊条
长输管道焊接用焊条目前多采用全位置下向焊焊条和传统的低氢型焊条。
全位置下向焊焊条分为两类：一类是高纤维素型的。
这种焊条焊接工艺性能好、熔渣量少，并且吹力较大，防止了熔渣和铁液的下淌，而且有较大的熔透能力和较快的熔敷速度。
在各种位置单面焊双面成形效果好，适于根焊和热焊。
另一类是铁粉低氢型下向焊条。
该焊条凝固速度快、铁液流动性和浸润性好、全位置焊时不易下淌、焊后焊缝金属韧性及抗裂性好，适于各层的下向焊接。
2.2焊丝
长输管线用焊丝分为实芯焊丝和药芯焊丝两种。
（1）实芯焊丝。
实芯焊丝主要分为用于埋弧焊和用于熔化极活性气体保护两类。
埋弧焊用实芯焊丝包括低锰焊丝，用于低碳钢及强度级别较低的管线钢焊接；中锰焊丝，用于管线钢焊接；高锰焊丝，主要用于强度级别较高的管线钢焊接。
焊丝直径一般为1.6～6.4mm。
（2）药芯焊丝。
药芯焊丝主要用于半自动焊。
药芯焊丝按焊接时保护方式的不同，可分为气保护药芯焊丝和自保护药芯焊丝，其中自保护药芯焊丝以其特有的优越性在长输管道中得以广泛应用。
这种焊丝全位置操作性能好，熔敷速度快，同时焊缝金属韧性好，但焊缝金属在焊态下粗大的柱状晶组织的出现，使其焊缝金属的冲击韧度在焊态与热处理之间，多层焊和单道焊之间有很大的差别。
2.3保护气体。
长输管道的自动焊接多采用CO2气体保护焊和氧化性混合气体保护焊，即所用的气体为CO2、CO2+Ar或CO2+Ar+O2。
其中惰性气体在熔化极气体保护焊中的作用是把电弧和熔化金属周围的空气排开，以免空气中的有害成分影响电弧的稳定性和液态金属被污染。
其他非惰性气体也能用来作为熔化极气体保护焊的保护气体，其前提是这些气体虽然能与被保护液体金属发生某些冶金反应，但在焊接过程中可以创造条件使这些反应的后果不至于造成对焊接接头的危害。
2.4焊剂。
选择焊剂时主要考虑焊剂的类型、焊剂与焊丝的匹配特性、焊剂的冶金性能和工艺性能。
从改善焊缝金属韧性的角度考虑，可选择高碱度焊剂。
但应注意，当碱度超过某一临界值时，再提高碱度则会导致焊缝韧性下降。
因此，合理选择焊剂，对提高焊缝韧性有重要意义。
3、长输油气管道主要焊接方法
3.1焊条电弧焊。
焊条电弧焊是利用电弧放电产生的热量将焊条与工件互相熔化并在冷凝后形成焊缝的过程。
该方法适应性强、设备简单、操作灵活、移动方便，同时对现场操作的要求较低，是长输管道焊接中最常见的焊接工艺。
依焊接方向和焊条不同，可分为纤维素焊条下向焊、低氢焊条下向焊、低氢焊条上向焊、组合焊接4种方法。
3.2钨极氩弧焊。
钨极氩弧焊是利用焊接熔池和钨极之间产生的电弧熔化母材和填充焊丝的焊接工艺。
该焊接工艺优点在于：获得的焊缝洁净度高、质量好，且背部无焊渣，根焊渗透能够得到有效的控制，能够提高焊缝根部耐腐蚀和抗开裂性能；其缺点在于：对焊前坡口的清理要求较高，焊接速率低于焊条电弧焊，且抗风性能较差，对野外施工环境要求较高。
该焊接工艺主要用于场站、阀室等管径较小、壁厚较小的碳钢、低合金钢或不锈钢工艺管道的焊接，以及连头口、碰死口的根焊。
3.3半自动焊。
半自动焊是指送丝机构控制焊接电弧电压和送丝速度，焊机自动调节焊接电流，焊工手动控制焊接速度和焊丝伸出长度的一种半自动焊接方法，其具有劳动强度低、焊接质量好、效率高、经济性好等优点，主要应用于管道的填充和盖面焊。
半自动焊接主要包括：活性气体保护半自动焊和自保护药芯焊丝半自动焊。
3.4自动焊。
随着油气管道建设用管道等级的提高和管径、壁厚的不断增大，自动焊在长输油气管道焊接施工中不断被推广应用。
自动焊接是焊接操作工借助设备进行焊接，设备负责全过程焊接。
该焊接方法可实现全位置多机头同时工作，可从管道内部和外部实现根焊。
该焊接工艺操作简单、焊接质量高、焊接速度快、焊缝成型美观，多用于大口径、大壁厚管道焊接，但自动焊对接头坡口加工的精度、管口组对及焊接环境要求较高。
4、长输油气管道焊接方法的选用原则
4.1管道材质因素。
随着管道等级的增高，焊接接头热影响区的脆化倾向性增大，根部焊道冷裂倾向及对介质的腐蚀敏感性增强，焊接接头的韧性下降。
4.2管道直径和壁厚因素。
对于直径小于323mm的管道，一般多采用手工焊条电弧焊；对于直径大于323mm的管道，且多层焊接时，从工程进度考虑，一般采用纤维素焊条下向焊+药芯焊丝自保护半自动焊的焊接方法。
对于大口径、大壁厚管道，自动焊应作为优先选择，即直径大于610mm、壁厚大于8mm的长输管道，为提高焊接效率和质量，首先考虑熔化极气体保护自动焊
4.3输送介质因素。
管道用于输送酸性介质，或者对焊缝有较高的韧性要求时，可采用熔化极气体保护焊或低氢焊条电弧焊，因该焊接工艺含氢量较低，焊接高强度管线钢可获得稳定的焊接质量。
4.4地形环境因素。
不同地形特征下的施工现场选择的焊接方法差异较大，如在山区、水网等地形条件比较恶劣的地区，因场地限制，自动、半自动焊接设备无法进场，一般采用手工焊条电弧焊；在平原等场地条件较好的地区，比较适于采用半自动焊或自动焊。
4.5气候环境因素。
风、湿度等气候环境同样会影响焊接方法的选择，如在风力较大、自然气候条件较恶劣的地区，自保护药芯焊丝半自动焊因其具有良好的抗风性能而被广泛应用，而在阀室、站场等施工现场，多采用钨极氩弧焊+手工焊条电弧焊焊的焊接方法。
5、结束语
综上所述，系统介绍了目前国内长输油气管道焊接方法的特点和性能，对长输管道的焊接要求、焊接材料选择、常用焊接方法进行了总结，提出了合理选择焊接方法的依据。
在实际长输管道焊接中，要结合工程的实际情况，选择合适的焊接材料及方法。
参考文献
[1]郭瑞杰. 长输油气管道焊接技术[J]. 金属加工（热加工）2012，24.
[2]刘硕. 大口径油气管道环焊技术的进展及在宝钢的应用[J]宝钢技术，2017，02.
[3]曹永利，黄福祥. 我国长输管道焊接技术进展及发展方向[J]. 石油科技论坛，2012，01.
[4]齐文选，缪浩波. 长输管道现场焊接方法的现状及展望[J]内蒙古石油化工，2016，09.。
