厨房排油烟系统
厨房排烟设计方案
厨房排烟设计方案随着人们生活水平的提高和饮食文化的不断发展，厨房已经成为家庭生活中一个重要的活动空间。
在烹饪过程中，烟雾、油烟和异味等问题是不可避免的。
为了创造一个舒适、安全和清洁的厨房环境，良好的排烟设计方案是至关重要的。
一、厨房排烟的重要性厨房排烟是将油烟、烟雾和异味排出厨房的过程。
合理的排烟系统不仅可以提供一个舒适且清洁的工作环境，还可以保护身体健康，并避免因油烟积累导致的火灾风险。
二、排烟系统的原理排烟系统主要由排风罩、风机、排烟管道和排烟口组成。
排风罩是通过吸力将油烟、烟雾和异味吸入排烟系统中，然后通过风机进行排出。
排烟管道和排烟口起到将污染物排出室外的作用。
三、厨房排烟设计方案1. 室内排烟系统设计室内排烟是将油烟、烟雾和异味直接排出室外的一种方式。
在设计室内排烟系统时，需要合理安装排风罩，并确保其与炉灶之间的距离适当。
排风罩的位置应该足够接近炉灶，以便有效吸收污染物。
2. 室内外联动排烟系统设计室内外联动排烟系统是将油烟、烟雾和异味先进入室内排烟系统，然后通过管道将废气排出室外的设计方案。
这种设计方式适用于无法直接排烟到室外的厨房空间，如高层住宅或无烟囱的厨房。
在设计这种排烟系统时，需要考虑风机的位置和风管的布局，以确保废气能够有效地排出室外。
3. 循环风排烟系统设计循环风排烟系统通过滤清污染物后将空气再次释放到厨房中。
这种设计方式适用于无法排烟到室外的情况，但相比于前两种方案，它不能完全解决油烟和异味的问题。
4. 噪音控制在排烟系统的设计过程中，需要考虑到噪音控制的问题。
选择低噪音的风机，并采取隔音措施以减少噪音对居住环境的影响。
5. 定期维护为了保证排烟系统的正常运行，定期维护是必不可少的。
应定期清洁排风罩、风机和排烟管道，及时更换损坏的零件，并定期检查和维修排烟系统，以确保其正常运行。
结论厨房排烟是创造一个舒适、安全和清洁的厨房环境的关键。
合理的厨房排烟设计方案可以有效地将油烟、烟雾和异味排出厨房，保护人们的身体健康并减少火灾风险。
厨房排油烟设计规范
厨房排油烟设计规范厨房的排油烟设计规范是为了保证厨房内的油烟能够有效排出，不仅能够提高工作环境的舒适度，还能对人员的健康起到保护作用。
以下是厨房排油烟设计规范的内容：1.风机设备选择：厨房排油烟设计规范要求选择适用于厨房的抽排风机设备，风机的风量要满足厨房的需求，能够有效排出厨房内的油烟。
风机的噪音应该符合国家标准，以确保在使用过程中不会影响到周围环境。
2.风机排放位置：风机的排放口应该远离任何易燃物或易燃区域，确保油烟排放的安全性。
排放口的位置应该考虑到周围环境和建筑物的布局，以保证油烟能够迅速排出，并不会对周围环境造成污染。
3.进排风系统设计：排油烟设计规范要求厨房的进排风系统应该配备过滤设备，能够有效地过滤油烟颗粒物，以减少对环境的污染。
过滤设备的清洁和维护应该定期进行，确保其正常工作。
4.风管设计：风管的设计要符合国家标准，风管的接口应该密封，以防止漏风和交叉感染。
风管的材料应该耐高温、易清洁，材料的选择应符合国家标准，以保证风管的安全性和可靠性。
5.油烟净化系统设计：厨房排油烟设计规范要求对于大型的厨房，应配置油烟净化系统，能够有效地处理排出的油烟。
油烟净化系统的设计应考虑到其处理效率、能耗和运行成本等因素，以实现经济性和环保性的平衡。
6.防火安全：排油烟设计规范要求厨房的排油烟设备应具有防火和自动灭火功能，以提高厨房的防火安全性。
此外，厨房的防火墙和隔断应符合国家标准，以确保火灾发生时能够有效控制火势扩散。
7.清洁和维护：厨房排油烟设备的清洁和维护应定期进行，保持设备的正常工作。
同时，厨房的清洁和卫生也是重要的，应加强对厨房的日常清洁和卫生管理，以防止油烟积聚和细菌滋生。
综上所述，厨房排油烟设计规范对于保证厨房的工作环境和人员的健康非常重要。
遵守这些规范，可以有效地减少油烟对环境的污染，提高工作效率和舒适度，保护人员的健康和安全。
厨房排烟设计方案
厨房排烟设计方案厨房作为家庭中烹饪美食的重要场所，良好的排烟系统至关重要。
它不仅能够有效地排除油烟和异味，保持厨房空气清新，还能为家人的健康提供保障。
下面，我们将详细介绍一套完整的厨房排烟设计方案。
一、厨房排烟系统的组成厨房排烟系统主要由烟罩、管道、风机和净化器等部分组成。
1、烟罩烟罩通常安装在炉灶上方，用于收集烹饪过程中产生的油烟。
其形状和尺寸应根据炉灶的类型和数量进行选择，以确保能够有效地覆盖油烟产生区域。
2、管道管道用于连接烟罩和风机，将油烟输送到室外。
管道的材质一般有不锈钢、镀锌钢板等，应具有良好的密封性和耐腐蚀性。
3、风机风机是排烟系统的核心部件，负责提供动力将油烟排出室外。
风机的选型应根据厨房的面积、炉灶的数量以及管道的长度和阻力等因素进行计算，以确保有足够的风量和风压。
4、净化器净化器用于净化油烟中的有害物质，减少对环境的污染。
常见的净化器有静电式、过滤式等，应根据实际需求选择合适的类型。
二、厨房排烟系统的设计原则1、风量计算风量是排烟系统设计的关键参数。
一般来说，每个炉灶的排风量应在 2000 3000 立方米/小时之间。
同时，还应考虑厨房的空间大小、人员活动等因素，适当增加风量。
2、风压计算风压是确保油烟能够顺利排出室外的重要参数。
风压的计算需要考虑管道的长度、弯头数量、管径大小等因素。
一般来说，风压应大于管道阻力和净化器阻力之和。
3、管道布局管道布局应尽量减少弯头和长度，以降低阻力。
管道应保持一定的坡度，以便于油烟的排出和清理。
同时，应避免管道穿越防火分区和重要房间。
4、风机位置风机应安装在便于维护和通风良好的位置。
一般来说，可以选择安装在屋顶、室外或专门的风机房内。
5、净化器选择净化器的选择应根据厨房的油烟排放量和排放标准进行。
对于油烟排放量较大的厨房，应选择净化效率高的净化器。
三、厨房排烟系统的安装要点1、烟罩安装烟罩应安装牢固，与炉灶之间的距离应符合设计要求。
烟罩的四周应密封良好，防止油烟泄漏。
厨房排油烟设计标准
厨房排油烟设计标准是为了确保厨房工作环境的安全、健康和卫生。
以下是一些建议的厨房排油烟设计标准：
1. 排风系统设计：
- 根据厨房面积和使用情况确定适当的排风量。
通常，每小时需要排出厨房空气量的8-12倍。
- 使用专业的商用排风机和风管系统，确保足够的排风力度和风速。
- 安装排风罩或油烟过滤器，用于捕捉和过滤油烟颗粒物。
2. 排风管道设计：
- 使用耐高温、不易积油的材料，如不锈钢或耐高温塑料。
避免使用易燃材料。
- 确保排风管道畅通，尽量减少拐角和弯曲，以减少阻力和油烟沉积。
- 安装适当的排风口和防鸟网，以防止外部杂质进入排风系统。
3. 油烟净化设备：
- 考虑安装油烟净化设备，如油烟净化器或油烟净化罩，以去除油烟中的颗粒物和异味。
- 定期清洁和维护油烟净化设备，以确保其有效性和安全运
行。
4. 安全措施：
- 安装火灾报警器和灭火设备，如灭火器和自动灭火装置，以应对油烟火灾风险。
- 确保厨房通风良好，减少火灾和烟雾积聚的可能性。
- 员工接受适当的培训，了解火灾预防和紧急情况处理。
需要注意的是，不同国家和地区可能有不同的建筑法规和标准，因此，最好参考当地的建筑规范和相关法规，以确保符合当地的安全和健康要求。
建议在设计和安装过程中咨询专业工程师和相关机构，以获得更详细和准确的指导。
厨房排油烟系统
厨房排油烟系统
1、集烟罩罩口风速不低于0.5m/s。
2、厨房油烟排风量确定：
中式厨房：
L=40—50（次/h）.
西式厨房：
L=30—40（次/h）.
职工餐厅：
L=25—35（次/h）.
3、排烟管道
厨房排烟管道的水平段不宜太长一般水平最远距离不应超过15m并且要有2%以上的坡度水平末端设活接头以方便清理油垢。
排风速度按规范不得低于10m/s以防风速过低使油附着于烟道上接排风罩的支管应设风量调节阀
4、排烟风机：
常用的排烟风机有轴流风机、风机箱和离心风机3种1轴流风机以前应用较多但由于全压小在安装油烟净化器后很少应用。
2风机箱全压中等风量可以调节且噪声较低常在集烟罩距油烟排放口距离中等的厨房排烟系统中选用
3离心风机全压和风量都可以调节但由于噪声较大常需要做降噪处理。
当厨房位于建筑物的底部时其排风机宜安放在屋顶一方面可减少室内噪声污染同时排风风道处于负压状态可避免气味外溢。
风机安放在屋顶时一般选择离心风机。

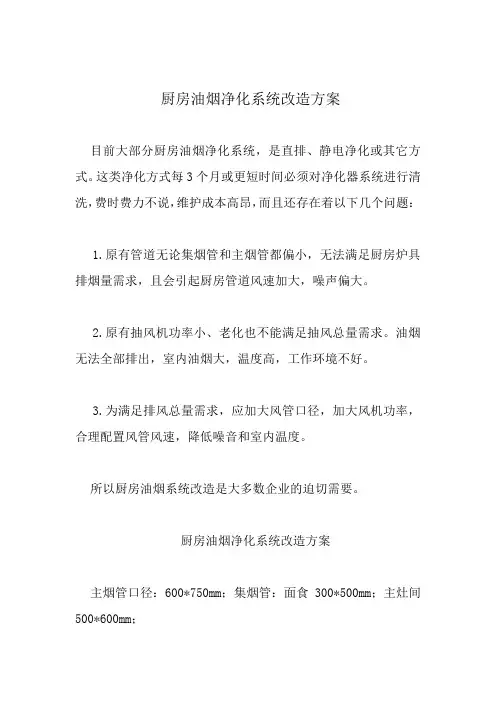

厨房油烟净化系统改造方案
厨房油烟净化系统改造方案目前大部分厨房油烟净化系统，是直排、静电净化或其它方式。
这类净化方式每3个月或更短时间必须对净化器系统进行清洗，费时费力不说，维护成本高昂，而且还存在着以下几个问题：1.原有管道无论集烟管和主烟管都偏小，无法满足厨房炉具排烟量需求，且会引起厨房管道风速加大，噪声偏大。
2.原有抽风机功率小、老化也不能满足抽风总量需求。
油烟无法全部排出，室内油烟大，温度高，工作环境不好。
3.为满足排风总量需求，应加大风管口径，加大风机功率，合理配置风管风速，降低噪音和室内温度。
所以厨房油烟系统改造是大多数企业的迫切需要。
厨房油烟净化系统改造方案主烟管口径：600*750mm；集烟管：面食300*500mm；主灶间500*600mm；风机配置：离心式低噪声风柜机7.5KW/380V；油烟净化器：20000m3；500w屋顶风机末端出口需加消音器，风机两端需用软连接，风机底座需加避震装置。
施工方案：为使本项目顺利完成，结合实际状况，特制定本计划。
1.项目名称：厨房通风及油烟净化系统改造项目2.施工项目简介：施工基本条件，以施工期间迅速、安全、不扰民为原则；施工时间：早8：00—晚6:00；施工周期：2个工作日；施工人员：5人，含安全员一名。
施工主要工具：电钻、焊机、切割机、扳手、螺丝刀、梯子、支架。
施工中需要协调事宜：（1）作业区内提供220V电源接口（2）室内作业区照明（3）相关施工人员、运货车辆出入证明办理。
（4）现场甲方管理人员协调施工基本方针：（1）施工期间，不扰民，不影响正常的楼内办公。
（2）施工期间需使用吊机或搭脚手架；保证施工人员及现场工作人员的安全。
（3）保证施工期间最大限度降低施工现场噪音。
（4）施工现场整洁有序，货物堆放整齐，安全标志明显，安全防护到位。
（5）施工人员服从管理，遵纪守法，文明礼貌。
施工措施：（1）详细明确施工内容，仔细核对材料设备尺寸型号。
（2）所有能在厂区加工材料尽量不在现场制作。
厨房排烟设计方案
厨房排烟设计方案厨房是家庭中烹饪美食的地方，但同时也会产生大量的油烟和热气。
如果不能有效地排出这些油烟和热气，不仅会影响厨房的空气质量，还会对居住者的健康造成威胁，甚至会污染室内其他区域。
因此，一个合理的厨房排烟设计方案至关重要。
一、厨房排烟系统的组成厨房排烟系统主要由排烟罩、排烟管道、风机和净化器等部分组成。
1、排烟罩排烟罩通常安装在炉灶上方，用于收集烹饪过程中产生的油烟和热气。
其形式多样，常见的有平板式、深罩式和运水烟罩等。
平板式排烟罩结构简单，价格较低，但排烟效果相对较差；深罩式排烟罩能够更好地聚拢油烟，排烟效果较好，但占用空间较大；运水烟罩则通过水幕来净化油烟，具有较好的净化效果，但成本较高。
2、排烟管道排烟管道负责将收集到的油烟和热气输送到室外。
管道材质一般有镀锌钢板、不锈钢板和铝合金板等。
镀锌钢板价格较低，但容易生锈；不锈钢板耐腐蚀性能好，但价格较高；铝合金板重量轻，但强度相对较低。
管道的形状有圆形和矩形两种，圆形管道风阻小，但安装相对复杂；矩形管道安装方便，但风阻较大。
3、风机风机是排烟系统的动力源，负责将油烟和热气抽出厨房。
风机的种类主要有离心风机和轴流风机。
离心风机风压较大，适用于较长的排烟管道；轴流风机风量大，适用于短距离排烟。
在选择风机时，需要根据厨房的面积、炉灶数量和排烟管道长度等因素来确定风机的风量和风压。
4、净化器净化器用于净化油烟，减少对环境的污染。
常见的净化器有静电式、过滤式和光解式等。
静电式净化器通过高压电场使油烟粒子带电，然后被吸附在电极板上；过滤式净化器则通过滤网过滤油烟；光解式净化器利用紫外线分解油烟分子。
二、厨房排烟设计的原则1、风量计算准确风量是厨房排烟设计的关键参数。
风量过小，无法有效排出油烟；风量过大，不仅会增加设备投资和运行成本，还会导致厨房内负压过大，影响炉灶的燃烧效果。
一般来说，每个炉灶的排风量应在 2000 2500m³/h 左右。
厨房排烟方案
厨房排烟方案背景介绍：由于厨房烤炉、烤箱等设备的加热、烘烤等操作会产生大量的烟雾和油烟，对人体有害，加重空气污染。
因此，为了保障健康、提高舒适度、减轻环境负担，需要对厨房进行排烟处理。
排烟方式：1.自然排烟自然排烟是依靠室内外气压差、温差和密度差，使废气自然向上流动，通过烟囱、风机、排气扇等设备排除，通常适用于小户型住宅厨房。
自然排烟的优点是节能环保，不需要电力支持，不会产生噪音和震动。
但是自然排烟需要留出一定的排放空间，通常要求层高2.5米以上，同时需要在厨房设计时做好排烟管道和烟道布局，避免死角和卫生死角。
2.机械排烟机械排烟是通过机械设备如排气扇、风机等带动废气排放，通常适用于大型餐馆、厨房。
机械排烟可以按需安装，不需要考虑建筑高度和烟道布局，排烟效果好，减少了油烟对人体的危害。
但是机械排烟需要消耗能源，一些设计不合理的机械排烟会增加噪音或产生臭氧等有害物质，需要加强维护和清洁。
排烟系统设计：厨房排烟系统的设计需要考虑到多个因素：1.烹饪方式和食材类型不同的烹饪方式和食材类型会产生不同程度的废气和油烟，需要在设计时考虑到。
2.厨房尺寸和布局厨房的尺寸和布局也会影响排烟系统的布置和风速，需要在设计时进行综合考虑。
3.排烟管道和烟道排烟管道和烟道的类型、尺寸、长度和角度会影响排烟效果和噪音产生，需要按照标准进行设计和安装。
4.排烟设备与数量排烟设备与数量的选择需要根据厨房大小、布局和烟气产生量进行合理设置。
同时也要考虑到设备成本和用电量等方面。
排烟系统维护：良好的排烟系统需要定期进行维护和清洁，以保证排烟效果和安全性。
1.清洗排烟管道和烟道厨房排烟管道和烟道中容易积累油烟和灰尘，定期清洗能有效提高排烟效果和延长设备使用寿命。
2.更换排烟设备滤网部分机械排烟设备如排气扇等需要定期更换滤网，以保证有效过滤油烟。
3.定期巡检设备定期巡检设备的工作状态，及时发现故障或异常情况并及时处理，在保证安全、节能的同时能延长设备使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
厨房排油烟系统
1、集烟罩罩口风速不低于0.5m/s。
2、厨房油烟排风量确定：
中式厨房：L=40—50（次/h）.
西式厨房：L=30—40（次/h）.
职工餐厅：L=25—35（次/h）.
3、排烟管道
厨房排烟管道的水平段不宜太长 一般水平最远距离不应超过15m并且要有2%以上的坡度 水平末端设活接头 以方便清理油垢。
排风速度按规范不得低于10m/s 以防风速过低使油附着于烟道上 接排风罩的支管应设风量调节阀4、排烟风机：常用的排烟风机有轴流风机、风机箱和离心风机3种
1 轴流风机以前应用较多 但由于全压小 在安装油烟净化器后很少应用。
2 风机箱全压中等 风量可以调节 且噪声较低 常在集烟罩距油烟排放口距离中等的厨房排烟系统中选用
3 离心风机全压和风量都可以调节 但由于噪声较大 常需要做降噪处理。
当厨房位于建筑物的底部时其排风机宜安放在屋顶 一方面可减少室内噪声污染 同时排风风道处于负压状态 可避免气味外溢。
风机安放在屋顶时 一般选择离心风机。
