现浇密肋梁复合空心砖楼板施工工法 2010.7.9
密肋梁成孔芯模现浇混凝土空心楼盖施工工法
密肋梁成孔芯模现浇混凝土空心楼盖施工工法密肋梁成孔芯模现浇混凝土空心楼盖施工工法是一种常用于大跨度楼盖的现浇施工工法。
该工法以密肋梁成孔芯模为主要结构形式，通过在模板上预留出一定间距的孔洞，使得混凝土浇筑后形成空心结构，从而减轻楼盖的自重，提高结构的抗震性能和使用效果。
二、工法特点密肋梁成孔芯模现浇混凝土空心楼盖施工工法具有以下几个特点：1、轻质化：采用空心结构，减轻了楼盖的自重，降低了整个楼体结构受力，提高了抗震性能和使用效果。
2、快速施工：采用现浇混凝土施工，无需等待混凝土的硬化，工期短。
3、模板可重复利用：采用密肋梁成孔芯模，模板可多次使用，降低了施工成本。
4、空间利用率高：采用空心结构，可有效利用楼盖下方空间，满足不同需求。
5、施工质量高：模板制作精度高，混凝土浇筑均匀，施工质量可靠。
6、适应性强：适用于不同跨度、不同形状的楼盖结构。
三、适应范围密肋梁成孔芯模现浇混凝土空心楼盖施工工法适用于以下场景：1、大跨度楼盖：适用于跨度较大的楼盖结构，如体育馆、展览馆等。
2、轻负荷楼盖：适用于负荷不大的楼盖结构，如居民楼、商场等。
3、需要空间利用的楼盖：适用于需要利用楼盖下方空间的场景，如停车场、仓库等。
四、工艺原理密肋梁成孔芯模现浇混凝土空心楼盖施工工法的工艺原理主要包括以下几个方面：1、模板制作：根据设计要求制作密肋梁成孔芯模，确保模板的尺寸和几何形状符合设计要求。
2、模板安装：将模板按照楼盖结构的布置和要求进行安装，确保模板的稳定性和精度。
3、钢筋布置：根据设计要求，在模板上布置钢筋，保证钢筋的正确位置和数量。
4、混凝土浇筑：在模板内进行混凝土的浇筑，确保混凝土的均匀密实。
5、养护和拆模：混凝土浇筑完毕后，进行适当的养护，等待混凝土达到设计强度后进行模板的拆除。
五、施工工艺1、模板制作：根据设计要求制作密肋梁成孔芯模，包括模板的尺寸、形状和材料选择。
2、模板安装：按照楼盖结构的布置和要求安装模板，使用支撑架和连接件固定模板。

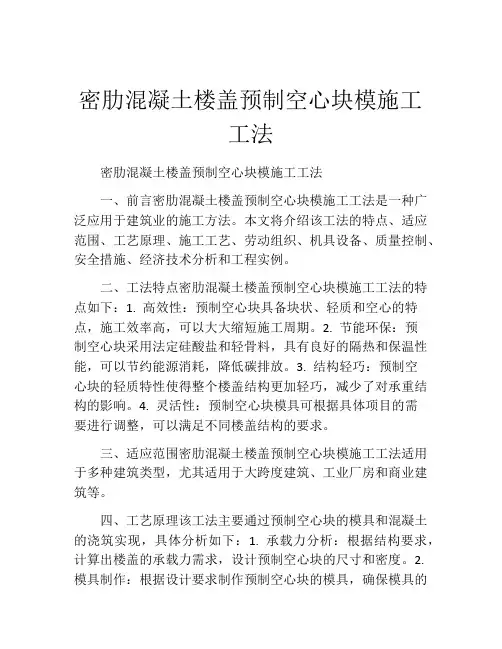

密肋混凝土楼盖预制空心块模施工工法(2)
密肋混凝土楼盖预制空心块模施工工法密肋混凝土楼盖预制空心块模施工工法一、前言密肋混凝土楼盖预制空心块模施工工法是一种广泛应用于建筑业的施工方法。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点密肋混凝土楼盖预制空心块模施工工法的特点如下：1. 高效性：预制空心块具备块状、轻质和空心的特点，施工效率高，可以大大缩短施工周期。
2. 节能环保：预制空心块采用法定硅酸盐和轻骨料，具有良好的隔热和保温性能，可以节约能源消耗，降低碳排放。
3. 结构轻巧：预制空心块的轻质特性使得整个楼盖结构更加轻巧，减少了对承重结构的影响。
4. 灵活性：预制空心块模具可根据具体项目的需要进行调整，可以满足不同楼盖结构的要求。
三、适应范围密肋混凝土楼盖预制空心块模施工工法适用于多种建筑类型，尤其适用于大跨度建筑、工业厂房和商业建筑等。
四、工艺原理该工法主要通过预制空心块的模具和混凝土的浇筑实现，具体分析如下：1. 承载力分析：根据结构要求，计算出楼盖的承载力需求，设计预制空心块的尺寸和密度。
2. 模具制作：根据设计要求制作预制空心块的模具，确保模具的尺寸和结构符合预期。
3. 材料准备：准备好用于制作预制空心块的原材料，包括水泥、骨料和添加剂等。
4. 浇筑混凝土：将混凝土均匀浇注到预制空心块模具中，确保混凝土填充完全且均匀。
5. 模具脱离：待混凝土充分凝固后，从模具中取出预制空心块。
6. 组装施工：将预制好的空心块按照设计要求组装成楼盖结构。
五、施工工艺密肋混凝土楼盖预制空心块模施工工法的施工包括以下阶段：1. 基础施工：清理施工现场、浇筑基础和设置脚手架等。
2. 模具制备：制作预制空心块模具，包括模具的定型、喷涂脱模剂等。
3. 材料准备：准备混凝土的原材料，包括水泥、骨料和添加剂等。
4. 浇筑混凝土：将混凝土均匀浇注至预制空心块模具中，确保混凝土填充完全。
混凝土密肋梁空腔楼盖施工工法(2)
混凝土密肋梁空腔楼盖施工工法混凝土密肋梁空腔楼盖施工工法一、前言混凝土密肋梁空腔楼盖施工工法是一种在建筑工程中广泛应用的方法，具有较高的经济性、施工效率和质量稳定性。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点混凝土密肋梁空腔楼盖施工工法具有以下几个显著特点：1. 结构轻巧：通过在混凝土楼盖中设置密肋梁空腔结构，减少了楼板自重，降低了建筑整体荷载。
2. 施工效率高：采用预制构件和模板组合施工，工期相对较短，提高了施工效率。
3. 质量稳定：通过模板的统一规格化和预制构件的质量控制，保证了施工过程中的质量稳定和一致性。
4. 技术先进：采用现代化施工工艺和设备，提高了施工的精度和效果。
5. 耐久性强：密肋梁空腔结构具有良好的强度和稳定性，能够满足建筑物的使用寿命要求。
三、适应范围混凝土密肋梁空腔楼盖施工工法适用于各种建筑类型，特别适合于大跨度、重载和多层建筑。
例如工厂厂房、商业综合体、体育馆等。
四、工艺原理混凝土密肋梁空腔楼盖施工工法基于以下原理：通过设置密肋梁空腔结构，减少楼板自重，并提高楼盖的强度和稳定性。
从而提高建筑物的承载能力和使用寿命，达到节约材料、降低成本的目的。
在施工中，采用多种技术措施，如预制构件、标准化模板、现场调节等，确保施工工艺的实现和整体效果的稳定。
五、施工工艺混凝土密肋梁空腔楼盖施工工艺包括以下几个施工阶段：1. 施工准备：包括材料准备、模板搭建、设备调试等。
2. 密肋梁制作与安装：根据设计要求，预制密肋梁，并在楼板上安装。
3. 模板安装与调整：根据密肋梁的位置和尺寸，安装标准化模板，并进行调整。
4. 混凝土浇筑：根据楼板的设计要求，进行混凝土浇筑，并采取适当的振捣措施。
5. 填充材料施工：在密肋梁之间填充轻质填充材料，提高楼盖的隔音和保温性能。
6. 后处理与维护：浇筑完成后，进行养护和后处理工作，确保混凝土的强度和表面平整度。
一体式聚芯模现浇混凝土空心密肋梁楼盖施工工法
一体式聚芯模现浇混凝土空心密肋梁楼盖施工工法一体式聚芯模现浇混凝土空心密肋梁楼盖施工工法一、前言一体式聚芯模现浇混凝土空心密肋梁楼盖施工工法是一种先进的楼盖施工工法，逐渐在建筑行业得到广泛应用。
本文将详细介绍该工法的工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析等关键信息。
二、工法特点该工法的特点是采用一体化的聚芯模板，通过现浇混凝土的方式形成空心密肋梁楼盖。
具体特点包括：施工速度快、结构轻巧、使用寿命长、施工质量高、无污染等。
三、适应范围该工法适用于各种建筑类型，特别适用于大跨度和局部受力较大的楼盖结构。
可以广泛应用于住宅、商业建筑、工业厂房等多种项目。
四、工艺原理该工法的理论依据是通过对施工工法与实际工程之间的联系以及采取的技术措施进行具体的分析和解释。
实际应用中，先制作聚芯模板，并在现场进行安装固定。
然后在模板内注入混凝土，并等待其硬化。
最后拆除模板，即可形成空心密肋梁楼盖。
五、施工工艺施工工艺主要包括以下几个阶段：准备工作、模板制作与安装、混凝土浇筑、养护与拆模。
这些阶段分别对应着施工过程的不同环节，每个环节都需要严格按照规程进行。
六、劳动组织施工工法需要合理组织人员进行各项施工工作。
劳动组织方面包括施工人员的数量、分工、职责等，以及施工队伍的管理和调配。
七、机具设备在该工法的施工过程中，需要使用一些特定的机具设备，如升降机、混凝土搅拌车、塔吊等。
这些机具设备具有特定的特点、性能和使用方法，需要由专业人员进行操作。
八、质量控制为了保证施工过程中的质量达到设计要求，需要采取一系列的质量控制方法和措施。
包括施工材料的质量检验、混凝土的配合比控制、模板安装的精度控制等。
九、安全措施施工中需要注意的安全事项包括对施工人员的岗前培训、施工现场的安全隐患排查与整改、施工过程中的个人防护措施等。
十、经济技术分析对施工工法的施工周期、施工成本和使用寿命进行分析，以便读者进行评估和比较。

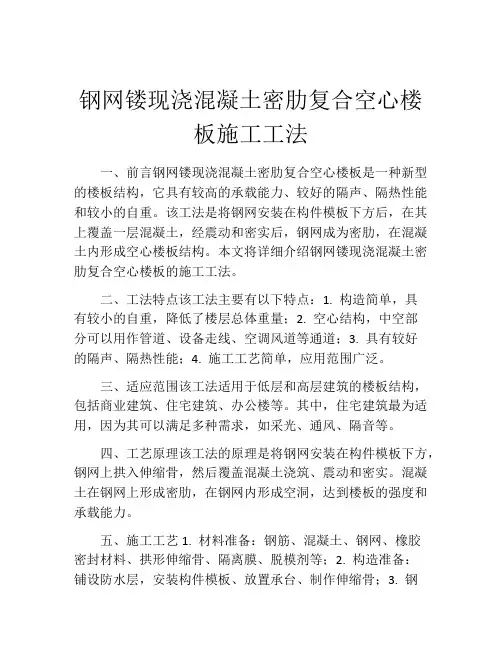

钢网镂现浇混凝土密肋复合空心楼板施工工法
钢网镂现浇混凝土密肋复合空心楼板施工工法一、前言钢网镂现浇混凝土密肋复合空心楼板是一种新型的楼板结构，它具有较高的承载能力、较好的隔声、隔热性能和较小的自重。
该工法是将钢网安装在构件模板下方后，在其上覆盖一层混凝土，经震动和密实后，钢网成为密肋，在混凝土内形成空心楼板结构。
本文将详细介绍钢网镂现浇混凝土密肋复合空心楼板的施工工法。
二、工法特点该工法主要有以下特点：1. 构造简单，具有较小的自重，降低了楼层总体重量；2. 空心结构，中空部分可以用作管道、设备走线、空调风道等通道；3. 具有较好的隔声、隔热性能；4. 施工工艺简单，应用范围广泛。
三、适应范围该工法适用于低层和高层建筑的楼板结构，包括商业建筑、住宅建筑、办公楼等。
其中，住宅建筑最为适用，因为其可以满足多种需求，如采光、通风、隔音等。
四、工艺原理该工法的原理是将钢网安装在构件模板下方，钢网上拱入伸缩骨，然后覆盖混凝土浇筑、震动和密实。
混凝土在钢网上形成密肋，在钢网内形成空洞，达到楼板的强度和承载能力。
五、施工工艺1. 材料准备：钢筋、混凝土、钢网、橡胶密封材料、拱形伸缩骨、隔离膜、脱模剂等；2. 构造准备：铺设防水层，安装构件模板、放置承台、制作伸缩骨；3. 钢网制作：根据构造图纸制作钢网；4. 钢网安装：将制作好的钢网铺放在导向条上，使用钢丝或铁丝将其固定在导向条上；5. 钢筋安装：根据设计要求，安装预埋钢筋；6. 模板施工：放置隔离膜，安装构件模板；7. 钢网固定：使用拱形伸缩骨将钢网固定在构件模板下方；8. 混凝土浇筑：按图纸施工混凝土；9. 振捣密实：使用振动器振捣混凝土；10. 拉伸钢网：在混凝土初凝后，使用液压拉力机器拉伸钢网，使其成为密肋；11. 处理钢筋，钢筋和密肋之间应采取措施，规定钢筋与密肋之间的距离和深度；12. 模板拆除：混凝土强度达到设计要求后，拆除构件模板；13. 进行表面加工处理：浇筑完成后，对边角和缺口处进行加工处理，使之达到光滑平整的效果；14.除去异物：在混凝土变硬之前，及时将混凝土表面垃圾和铁渣清理干净；15. 报验验收：施工完成后，进行质量检查和测试，确保设计要求被满足。
新型现浇混凝土双向密肋空心楼盖施工工法(2)
新型现浇混凝土双向密肋空心楼盖施工工法新型现浇混凝土双向密肋空心楼盖施工工法一、前言随着城市化进程的加快，高层建筑的需求日益增加。
而楼盖作为整个建筑的重要组成部分，对于结构的承载能力和施工工艺都有着严格的要求。
新型现浇混凝土双向密肋空心楼盖施工工法应运而生，它能够满足高层建筑的要求，并且具备施工效率高、质量稳定等特点。
二、工法特点新型现浇混凝土双向密肋空心楼盖施工工法具有以下特点：1. 结构强度高：采用现浇混凝土工艺，能够满足楼盖的承载能力要求，并且抗震、抗风能力强。
2. 施工效率高：采用模板支撑体系，无需搭设脚手架，节省了大量的施工时间，提高了工程进度。
3. 节约材料：楼盖采用双向密肋空心板，内部空心结构减少了混凝土使用量，降低了工程成本。
4. 适应性强：适用于各种不同类型的建筑，可根据需要进行各种形式的设计和施工。
三、适应范围新型现浇混凝土双向密肋空心楼盖施工工法适用于以下范围：1. 高层住宅楼盖：能够满足高层住宅楼盖的结构和施工要求。
2. 商业综合体楼盖：适用于商业综合体楼盖的施工，能够承载大型商场、写字楼等建筑物。
3. 工业厂房楼盖：能够满足工业厂房楼盖的结构和施工要求，适用于各种工业生产场所。
四、工艺原理新型现浇混凝土双向密肋空心楼盖施工工法的基本原理是通过模板支撑体系将混凝土进行现浇，形成双向密肋空心结构，从而满足楼盖的结构和使用要求。
具体工艺包括以下几个方面：1. 模板支撑体系设计：根据楼盖设计要求，制定合理的模板支撑体系，确保施工过程中的稳定性。
2. 混凝土配合比设计：根据楼盖的结构要求和施工实际情况，设计合理的混凝土配合比。
3. 混凝土浇筑与养护：在模板支撑体系上进行混凝土的现浇，注意控制浇筑的速度和均匀性，同时对浇筑后的混凝土进行养护，确保混凝土的强度和质量。
五、施工工艺新型现浇混凝土双向密肋空心楼盖施工工艺主要分为以下几个步骤：1. 模板搭设与调整：根据楼盖的设计要求，搭设模板支撑体系，并进行精确的调整，确保模板的平整和垂直度。
现浇混凝土空心楼板施工工法
现浇混凝土空心楼板施工工法一、前言在较大跨度的现浇钢筋混凝土楼盖中，通常有有梁楼盖和无梁楼盖。
这几种楼盖型式各有其特点：有梁楼盖有梁，会使房间净高降低，为了不影响设备管道的穿越，须增加层高；无梁实心楼盖自重大，经济效益较差。
为了降低建筑造价，增强建筑适用性和经济性，混凝土无梁楼盖具有在楼面结构中无需设置框架梁，能够提高楼层净高，降低楼面设计高度；减轻楼板荷载，增强抗震性能等优点。
二、工法特点（一）楼板中无梁，节省梁的支模工序，减少模板损耗，加快施工进度。
（二）现浇混凝土空心楼板无需吊顶，有效的节省后期装修工程造价。
三、适用范围本工法适用于工业与民用建筑中中大跨度，以高分子合金芯模为填料的无梁空心楼盖的施工。
四、工艺原理在无梁混凝土空心楼盖中，平行于受力钢筋方向按一定间距放置永久埋入的芯模，芯模间的纵肋以及芯模与芯模端部的横肋均布置受力钢筋网片，并与板面、板底钢筋绑扎形成不抽芯的现浇混凝土空心板。
五、工艺流程和操作要点（一）工艺流程(见图一)（二）操作要点1.搭支模板：由于板的跨度、厚度相差较大，施工荷载差异较大，为保证施工质量，支撑采用钢管，并通过计算来确定立杆间距、大横杆步距、小横杆间距。
2.弹线：在模板上弹出芯模及管线位置线，由于楼板内预留、预埋管线较多，管线纵横交错，特别是穿楼板的管道一旦埋下再不能凿打、移位，否则就会破坏肋板，水平管线应设于板厚的中间位置，当有大直径管线穿楼板时应做结构加固处理。
3.预留、预埋：板底钢筋绑扎完后，预留预埋要随后进行，以便缩短工期。
安装穿过楼板管道的预埋套管嵌入孔内固定其位置。
4.固定底板筋：由于芯模直接与底板钢筋连接在一起，固定底板筋是阻止芯模上浮重要环节,因此用8#铁丝穿过模板将底板筋与模板下大横杆连接在一起(见图二)。
图一工艺流程图图二5.绑扎肋中钢筋网片：钢筋网片点焊成型，以保证钢筋网的稳定性。
6.安装固定芯模：①芯模被吊至安装楼层排放前对其外观完好情况逐根检查，对芯模壁端及管端堵头破损进行封补、堵、塞，以防混凝土物料漏入芯模管里。
现浇钢筋混凝土密肋梁空心砖复合楼板施工工法
现浇钢筋混凝土密肋梁空心砖复合楼板施工工法一、前言现浇钢筋混凝土密肋梁空心砖复合楼板是一种常见的楼板结构形式，它将钢筋混凝土和空心砖巧妙结合，既发挥了钢筋混凝土的抗弯刚度和承载力优势，又利用了空心砖的轻质和隔音隔热性能。
本文将详细介绍现浇钢筋混凝土密肋梁空心砖复合楼板的施工工法。
二、施工材料与设备准备1. 材料准备：a. 钢筋：根据设计要求准备好相应直径和长度的钢筋。
b. 现浇混凝土：按照设计标准要求准备优质的水泥、骨料、砂等原材料，并按比例进行拌和。
c. 水泥砂浆：准备好需要的砂浆材料，用于砌筑空心砖。
d. 空心砖：选用质量可靠的空心砖，确保其空心率和规格符合设计要求。
2. 设备准备：a. 钢筋切断机：用于将钢筋按照设计要求进行切割。
b. 砼搅拌机：用于现场拌和混凝土材料。
c. 大型起重机：用于提升和安装钢筋、混凝土等重型材料。
三、施工步骤1. 搭设模板：根据设计图纸要求，搭设好楼板的脚手架和模板支撑系统，并进行水平和垂直校验，确保模板搭设的稳固。
2. 安装钢筋：根据图纸要求和构造设计，按照一定的间距和位置安装钢筋，并注意钢筋的弯曲和固定，确保钢筋与模板之间的距离和混凝土浇筑的厚度。
3. 铺设空心砖：将预先准备好的空心砖按照一定的规则和方式铺设在钢筋上，并用水泥砂浆进行粘结。
4. 密肋梁砌筑：在空心砖上，根据图纸要求用水泥砂浆进行密肋梁的砌筑，确保密肋梁与空心砖的牢固连接。
5. 浇筑混凝土：将拌好的混凝土倒入模板中，同时要注意振捣和平整，确保混凝土充分填满模板内部，并排除空气。
6. 养护和拆模：在混凝土浇筑后，进行养护，保持适宜的湿度和温度，待混凝土达到一定强度后，拆除模板，以免影响施工进度和楼板强度。
四、施工注意事项1. 严格按照设计图纸和技术要求进行施工，确保楼板结构的强度和稳定性。
2. 在施工过程中要注重安全，特别是在起重和安装重型设备时，要保证操作人员和周围人员的安全。
3. 注意钢筋的位置和间距，确保钢筋与混凝土的有效结合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
青建集团股份公司企业工法CNQC-GF13006现浇钢筋混凝土密肋梁空心砖复合楼板施工工法Construction Method for the In-situ Floor of Multi-ribbed BeamsComposite Hollow Bricks2009年6月30日发布2009年7月30日实施青建集团股份公司发布目次1 前言 ----------------------------------------------------------------------------------------------------------- 12 工法特点----------------------------------------------------------------------------------------------------- 13 适用范围----------------------------------------------------------------------------------------------------- 14 工艺原理----------------------------------------------------------------------------------------------------- 15 工艺流程及操作要点 ------------------------------------------------------------------------------------- 25.1工艺流程 --------------------------------------------------------------------------------------------- 25.2操作要点 --------------------------------------------------------------------------------------------- 26 材料与设备-------------------------------------------------------------------------------------------------- 37 质量控制----------------------------------------------------------------------------------------------------- 38 安全措施----------------------------------------------------------------------------------------------------- 49 环保措施----------------------------------------------------------------------------------------------------- 410 效益分析 --------------------------------------------------------------------------------------------------- 411 工程实例 --------------------------------------------------------------------------------------------------- 41 前言现浇钢筋混凝土密肋梁空心砖复合楼板结构体系（见图1.0.1）在阿尔及利亚建筑工程项目中有着广泛的应用，具有节约材料、结构合理、隔热隔音性能好等优点，普遍应用于住宅、医院、学校等工业与民用建筑。
与国内普遍应用的现浇混凝土楼板结构施工方法相比，该结构施工存在着模板支设、钢筋绑扎、混凝土浇筑等诸多工艺上的不同。
为此，集团国际事业本部阿尔及利亚分公司的技术人员结合多项阿尔及利亚施工的项目，研究了该结构形式施工中如：模板支设，空心砖、预制密肋梁的加工、安装等关键工艺，并在此基础上编写形成了本工法。
2 工法特点2.0.1 采用条形工具式密肋梁模板，支设简单易行，减少了模板使用量，降低了施工成本，加快了施工进度。
2.0.2 使用预制密肋梁，使密肋梁与楼板砖连接紧密，保证楼板底面平整。
3 适用范围本工法适用于现浇钢筋混凝土密肋梁空心砖复合楼板结构施工。
4 工艺原理4.0.1 现浇钢筋混凝土密肋梁空心砖复合楼板是以空心砖作为肋间填充块的一种密肋填充块楼板结构体系。
将楼板中空心砖（使用预制密肋梁施工工艺的包括预制密肋梁）安装后，通过现浇钢筋混凝土面层连接成整体，见图4.0.1。
4.0.2 密肋小梁有现浇和预制两种。
现浇密肋梁的钢筋采用现场加工成型的密肋梁钢筋，预制密肋梁底部受力钢筋用细石混凝土浇筑成型（见图 4.0.2），细石混凝土的28天强度等级不应小于27Mpa （阿尔及利亚要求）。
4.0.3 现浇密肋梁模板设计。
根据框架梁轴线尺寸进行现场制作，宽度为300mm ，采用15mm 厚竹胶板（或胶合板）做面板、50mm×60mm 的方木和φ48㎜钢管作龙骨，支撑系统选用φ48㎜钢管支架。
密肋梁模板与其他框架梁模板系统分开支设，可单独拆除，见图4.0.3。
图1.0.1 现浇密肋梁复合空心砖楼板图4.0.2 现浇密肋梁钢筋及预制密肋梁图4.0.1 现浇密肋梁空心砖复合楼板示意图 图1.0.1 现浇密肋梁复合空心砖楼板 图4.0.1 现浇密肋梁空心砖复合楼板示意5 工艺流程及操作要点5.1 工艺流程定位放线→搭设满堂脚手架支撑系统→框架梁支摸→密肋梁支摸→绑扎框架梁钢筋→铺放预制密肋梁钢筋（或预制混凝土密肋梁）→空心楼板砖摆放→安装电器管线及预埋件→钢丝网片铺设→隐蔽工程验收→混凝土浇筑→养护→拆模5.2 操作要点5.2.1 模板支设方法如下：1 在结构面上弹出框架梁轴线，确定支撑位置。
2 梁板支架的搭设顺序为：逐根竖立杆→安装中间横杆→安装框架梁底支模用梁托→安装密肋梁底支模用横杆。
3 框架梁模板的安装。
框架梁模板支设同普通现浇钢筋钢筋混凝土结构。
4 密肋梁模板安装。
根据图纸尺寸进行梁底的放线，然后进行密肋梁模板的铺设。
在铺设过程中调整密肋梁底横杆标高，使模板上口标高同框架梁邦上口标高齐平。
见图5.2.1所示。
5 梁板模板安装完成后，再在支架内搭设剪刀撑。
满堂模板支架四边与中间每隔四排支架立杆应设一道纵向剪刀撑，由底至顶连续设置；高于4m的模板支架，其两端与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑。
5.2.2 钢筋绑扎包括： 1 框架梁钢筋绑扎顺序。
画箍筋间距→在梁模板上口铺横杆数根→放箍筋→穿主梁下层纵筋→穿主梁上层纵筋→ 绑主梁上层纵筋→绑主梁下层纵筋→抽横杆使钢筋骨架落于模板内。
2 密肋梁钢筋安装。
框架梁钢筋绑扎完毕后，进行密肋梁钢筋的安装。
将预制成型的密肋梁钢筋，吊装到相应的位置，安装就位。
密肋梁钢筋锚固在框架梁中100～150㎜，且不小于100㎜。
5.2.3 预制密肋梁的安装。
预制密肋梁用塔吊运输到安装部位，人工摆放。
摆放前应将预制密肋梁两端各10cm 混凝土用手锤敲掉，露出钢筋，锚固到主梁中。
5.2.4 混凝土空心砖的预制。
混凝土空心楼板砖轻骨料采用黄砂，粗骨料采用3mm ～8mm 的石子。
图5.2.1密肋梁模板支设示意图5.2.1密肋梁模板支设示意 图4.0.3 密肋梁模板支设示意 密肋梁模板混凝土配比为水泥:黄沙:石子=3:1:8。
添加水泥后用滚筒搅拌机进行拌制，之后采用阿尔及利亚常用的打砖机进行预制，预制成型后养护7天，待强度达到设计强度70%后方可使用。
5.2.5 混凝土楼板砖摆放。
预制密肋梁摆放完成后，摆放混凝土空心楼板砖，楼板砖应准确卡在预制密肋梁上。
靠主梁的空心砖采用一面开口的空心砖，中间整块空心砖采用两边开孔空心砖，非整块空心砖安装前应准确切割至要求尺寸，封堵孔洞，避免混凝土进入空心砖孔洞中，减少混凝土的损失。
采用现浇密肋梁时，楼板砖应按照密肋梁模板上的位置控制线摆放，见图5.2.5。
5.2.6 管线预埋。
在楼板砖摆放完毕后，进行管线预埋，管线预埋前应先放出灯具及插座的位置，之后用手电钻进行钻眼预埋，预埋过程中不得破坏空心楼板砖结构，空心砖发生破损，应进行更换。
5.2.7 钢丝网片的铺设。
楼板顶部的钢丝网片一般规格为Ф4㎜～Ф5㎜，网片间距为150 mm×150mm 。
在铺设过程中用扎丝将网片固定在框架梁及密肋梁的顶筋上，网片与网片之间的搭接长度不应小于40d ，一般以2个扣眼为准。
5.2.8 混凝土浇筑。
先浇筑框架梁，再密肋梁及楼板。
现浇密肋梁，应使用小直径的振动棒进行振捣，避免因混凝土振捣不实而产生蜂窝麻面。
6 材料与设备6.1 材 料6.1.1 模板工程所采用的材料主要为Ф48×3.5mm 钢管应符合《直缝电焊钢管》(GB/T 13793)或《低压流体输送用焊接钢管》GB/T 3092要求；扣件应符合《钢管脚手架扣件标准》GB15831-1995要求；竹胶板应符合《竹胶合板模板》JG/T156-2004，胶合板模板应符合《混凝土模板用胶合板》GB/T 17656-1999要求。
6.1.2 预制混凝土密肋梁中混凝土采用的骨料粒径不宜大于20mm ，采用425#（相当于32.5级）水泥。
6.1.3 混凝土空心楼板砖采用现场预制，规格分为160mm×200mm×520mm 及200mm×200mm×520mm 两种形式。
按照空心砖开孔的形式又可分为一面开孔空心砖和两面孔空心砖。
6.2 机具设备本工法采用的机具与普通混凝土结构施工相同，主要包括：圆盘锯、锤、锯、电钻、水平尺等。
钢筋加工及混凝土浇筑机具设备。
7 质量控制7.1 质量标准7.1.1 《混凝土结构工程施工质量验收规范》（GB50204-2002）图5.2.5 楼板砖铺设 图5.2.5 楼板砖铺设 图6.1.3 混凝土空心楼板砖7.1.2 《建筑工程施工质量验收统一标准》（GB50300-2001）7.1.3 CGS《阿尔及利亚建筑技术规范》（1998）7.2 质量控制措施7.2.1 钢筋、水泥、楼板砖、预制密肋梁等材料和半成品进场后应组织验收，其外观质量和强度等指标须符合相应的验收标准。
其中，预制成型的楼板砖表面无破损，允许偏差不大于3mm。
