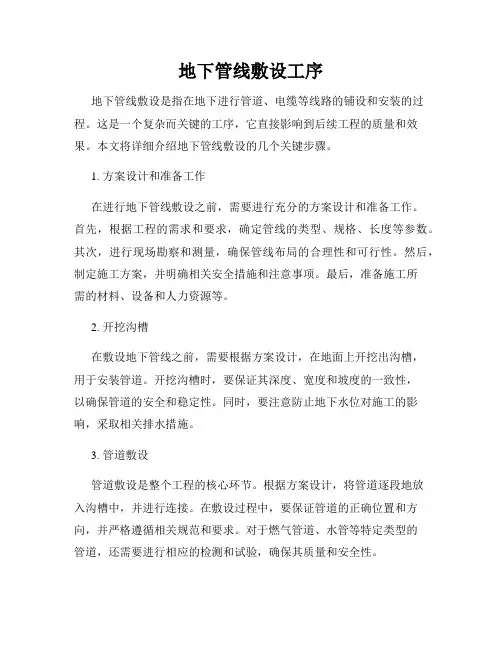

地下管线敷设工序
地下管线敷设工序地下管线敷设是指在地下进行管道、电缆等线路的铺设和安装的过程。
这是一个复杂而关键的工序，它直接影响到后续工程的质量和效果。
本文将详细介绍地下管线敷设的几个关键步骤。
1. 方案设计和准备工作在进行地下管线敷设之前，需要进行充分的方案设计和准备工作。
首先，根据工程的需求和要求，确定管线的类型、规格、长度等参数。
其次，进行现场勘察和测量，确保管线布局的合理性和可行性。
然后，制定施工方案，并明确相关安全措施和注意事项。
最后，准备施工所需的材料、设备和人力资源等。
2. 开挖沟槽在敷设地下管线之前，需要根据方案设计，在地面上开挖出沟槽，用于安装管道。
开挖沟槽时，要保证其深度、宽度和坡度的一致性，以确保管道的安全和稳定性。
同时，要注意防止地下水位对施工的影响，采取相关排水措施。
3. 管道敷设管道敷设是整个工程的核心环节。
根据方案设计，将管道逐段地放入沟槽中，并进行连接。
在敷设过程中，要保证管道的正确位置和方向，并严格遵循相关规范和要求。
对于燃气管道、水管等特定类型的管道，还需要进行相应的检测和试验，确保其质量和安全性。
4. 固定和保护完成管道敷设后，需要进行固定和保护措施，以防止管道的移动和损坏。
常用的固定方式包括使用支架、垫层等措施，以确保管道的稳定性。
对于重要的管道，如油气管道或高压电缆等，还需要进行金属管道或混凝土保护层的施工，以提高其抗压和防腐蚀能力。
5. 后续工程地下管线敷设完成后，还需要进行相关的后续工程，包括管道的绝缘处理、接地和接口连接等。
这些工作都属于最后的施工和测试阶段，旨在确保管线的正常使用和运行。
地下管线敷设工序是一个细致而复杂的过程，需要严格遵循相关规范和要求。
只有做好每个步骤和环节的工作，才能保证管道的安全和可靠，为后续的使用和维护提供良好的基础。
因此，在进行地下管线敷设时，施工方需高度重视，并配备专业的人员和设备，确保工程的质量和效果。

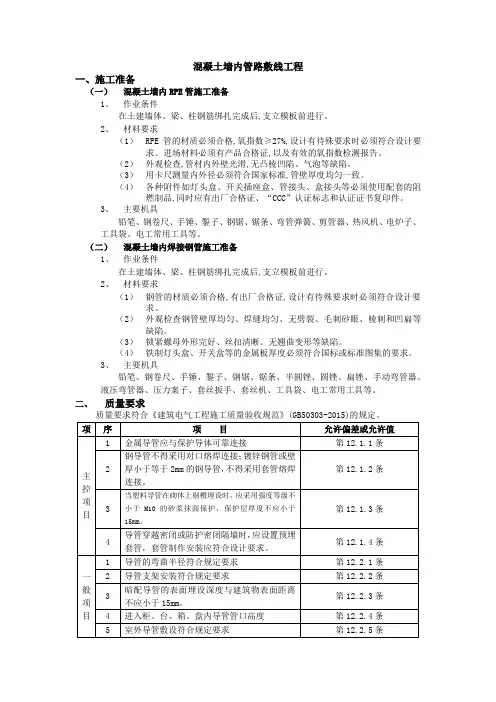

暗配导管施工(一次配管)
混凝土墙内管路敷线工程一、施工准备（一）混凝土墙内RPE管施工准备1、作业条件在土建墙体、梁、柱钢筋绑扎完成后,支立模板前进行。
2、材料要求（1）RPE管的材质必须合格,氧指数≥27%,设计有待殊要求时必须符合设计要求。
进场材料必须有产品合格证,以及有效的氧指数检测报告。
（2）外观检查,管材内外壁光滑,无凸棱凹陷、气泡等缺陷。
（3）用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致。
（4）各种附件如灯头盒、开关插座盒、管接头、盒接头等必须使用配套的阻燃制品,同时应有出厂合格证、“CCC”认证标志和认证证书复印件。
3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。
（二）混凝土墙内焊接钢管施工准备1、作业条件在土建墙体、梁、柱钢筋绑扎完成后,支立模板前进行。
2、材料要求（1）钢管的材质必须合格,有出厂合格证,设计有待殊要求时必须符合设计要求。
（2）外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。
（3）锁紧螺母外形完好、丝扣清晰。
无翘曲变形等缺陷。
（4）铁制灯头盒、开关盒等的金属板厚度必须符合国标或标准图集的要求。
3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳手、套丝机、工具袋、电工常用工具等。
二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2015)的规定。
三、工艺流程（一）混凝土墙内RPE管路施工主要工艺流程预留箱盒位置→敷设管路→管路连接→切断→弯曲（二）混凝土墙内焊接钢管施工主要工艺流程顶留箱盒位置→敷设管路→管路连接→切断→套丝→弯曲→跨接地线→变形缝的处理→管路防腐四、操作工艺（一）混凝土墙内RPE管操作工艺1、顶留箱盒位置为了保证箱盒位置及标高的准确,现阶段我们采取先预留箱盒位置后安装箱盒的办法。
随着土建施工工艺的发展,本项工艺也会有新的发展。
管路敷设工程施工方案模板
管路敷设工程施工方案模板项目地点：XX省XX市XX区工程概况：该管路敷设工程位于XX省XX市XX区，是为了满足当地市政基础设施建设需求而开展的工程项目。
工程内容包括下水道、给水管道、天然气管道等管路的敷设，工程范围涉及到城区道路、居民区域等。
工程总长度约为XX公里，总投资额为XX万元。
施工单位负责编制该工程的施工方案，确保施工安全、质量、进度等方面的顺利推进。
一、施工前准备1. 编制施工组织设计方案施工单位应根据工程的实际情况，编制详细的施工组织设计方案，包括施工方案、工期计划、施工机具和设备的准备、施工人员的安排等。
2. 确定施工现场施工单位应根据施工组织设计方案，确定施工现场，并制定人员、材料、设备的进场计划。
3. 确定施工方案施工单位应根据工程的特点，制定管路敷设的具体方案，包括施工方法、施工工艺等。
4. 安全文明施工措施施工单位应制定安全文明施工措施，确保施工现场的安全、文明、整洁。
二、施工过程1. 地面铺设对于地下管线敷设，首先需要进行土方开挖和地面铺设工作。
施工人员应根据地形状况确定施工方案，对不同地质条件采取相应的土方开挖和地面铺设措施。
2. 管道敷设根据设计方案，施工人员应按照设计要求对管道进行敷设，包括管道的连接、支架的安装、管道的防腐处理等。
3. 管道测试管道敷设完毕后，应进行管道测试，包括压力测试、漏水测试等，以确保管道的质量和安全性。
4. 管道固定管道测试合格后，应进行管道的固定和封堵工作，确保管道的使用功能和安全性。
5. 工程验收施工单位应按照设计要求，对工程进行验收，确认工程的质量和安全性。
三、施工后总结1. 完善施工记录施工单位应保留完整的施工记录，包括施工图纸、工程数据、施工日志等。
2. 整理施工资料施工单位应对施工过程中产生的各类资料进行整理汇总，归档保存。
3. 收尾工作施工单位应对施工现场进行收尾工作，包括清理施工垃圾、退场机具设备等。
以上为管路敷设工程施工方案的基本内容，施工单位应根据具体情况进行具体施工方案的制定，确保工程的顺利进行和实现工程质量的要求。
管路暗敷设施工方法
管路暗敷设施工方法一、施工准备1、材料要求：(1)、凡所使用的KBG薄壁钢管，其材质均应符合国家标准，并应有检定检验报告单和产品出厂合格证。
(2)、KBG管其外壁应有间距不大于1m的连续标记和制造厂厂标，管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准，管壁厚度应均匀一致。
(3)、所用KBG管附件及暗配制品，如各种灯头盒、开关盒、接线盒、插座盒、端接头、管箍等，必须使用配套制品。
(4)、所使用灯头盒，开关盒、接线盒，均应外观整齐，开孔齐全，无劈裂损坏等现象。
(5)、辅助材料：镀锌铁丝，专用粘接剂等。
2、主要机具：(1)、铅笔、皮尺、卷尺、尺杆、线坠、小线、水平尺。
(2)、手锤、錾子、钢锯、锯条、刀锯、半圆锉、活扳子、水桶、灰桶、灰铲。
(3)、弯管弹簧（简称弯簧），剪管器，手电钻、钻头、压力案子、台钻等。
(4)、电锤、热风机、电炉子、开孔器、绝缘手套，工具袋，工具箱，煨管器、高凳等。
3、作业条件：(1)、配合土建砌体（如砖混结构加气砖、矿渣砖等）施工时，根据电气设计图要求与土建墙上弹出的水平线，安装管路和盒箱。
(2)、配合土建混凝土结构施工时，大模板施工混凝土墙、在钢筋绑扎过程中，根据设计图要求预埋套盒及管路，同时办理隐检手续。
二、工艺流程弹线定位→加工管弯→稳注盒箱→暗敷管路→扫管穿带线三、操作工艺1、弹线定位：(1)、根据设计图要求，在砖墙、大模板混凝土墙、木模板混凝土墙、组合钢模板混凝土墙等处，确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒，箱准确位置并标出尺寸。
(2)、根据设计图灯位要求，在现浇混凝土楼板上，进行测量后，标注出灯头盒的准确位置尺寸。
(3)、各种隔墙剔槽预埋开关盒弹线。
根据设计图要求，在砖墙、钢丝网架岩棉板墙等，需要预埋开关盒的位置，进行测量确定开关盒准确位置尺寸。
2、加工管弯：(1)、断管：小管径可使用剪管器，大管径可使用钢锯断管，断口应锉平，铣光。
钢管暗敷设施工工艺
钢管暗敷设施工工艺1 钢管暗敷设1．工艺流程2．材料准备防腐(1)根据图纸要求准备好相应规格的管材及附件。
(2)非镀锌管应进行防腐处理，内外均应涂刷两遍防腐漆，埋在混凝土内的钢管外表可不防腐，内壁可用棉布，蘸油漆，从一端来回拖拉，直到另一端有油漆渗出为合格，待干后再做1次。
(3)钢管要求:1)钢管的壁厚是否均匀、一致，不应有折扁、裂缝、砂眼、塌陷等现象。
2)内外表面应光滑，不应有折叠、裂缝、分层、搭焊、缺焊、毛刺等现象。
3)切口应垂直、无毛刺，切口斜度不应大于2°，焊缝应整齐，无缺陷。
4)镀锌层应完好无损，锌层厚度均匀一致，不得有剥落、气泡等现象。
5)管箍:大小应符合国家规范要求，丝扣清晰、均匀，不乱扣，镀锌层均匀，无剥落、无劈裂，两端光滑无毛刺。
6)锁紧螺母:尺寸符合国家标准要求，外层完好无损，丝扣清晰、均匀、不乱扣、镀锌层均匀。
7)盒、箱:铁制盒、箱的大小尺寸以及壁厚应符合设计及规范要求，无变形，敲落孔完整无损，面板的安装孔应齐全，丝扣清晰，面板、盖板应与盒、箱配套，外形完整无损且颜色均匀，无锈蚀等现象。
如为铸铁盒，则大小应符合设计及规范要求，壁厚均匀、一致，表面光滑，镀锌层均匀，完整无损，且丝扣清晰、均匀，无乱扣现象。
3．按图画线定位根据施工图和施工现场实际情况确定管段起始点的位置并标明，并应将盒箱固定，量取实际尺寸。
4．量尺寸割管(1)配管前根据图纸要求的实际尺寸将管线切断，大批量的管线切断时，可以采用型钢切割机，利用纤维增强砂轮片切割，操作时用力要均匀、平稳、不能过猛，以免砂轮崩裂。
(2) 小批量的钢管一般采用钢锯进行切割，将需要切断的管子放在台虎钳(压力钳)的钳口内卡牢，注意切口位置与钳口距离应适宜，不能过长或过短，操作应准确。
在锯管时锯条要与管子保持垂直，人要站直，操作时要扶直锯架，使锯条保持平直，手腕不能颤动，当管子快要断时，要减慢速度，平稳锯断。
(3)切断管子也可采用割管器，但使用割管器切断管子，管口易产生内缩，缩小后的管口要用绞刀或锉刀刮光。
电气工程PVC及SC管暗敷施工方案
1.施工准备 (2)2.工艺流程 (2)2.1PVC绝缘管路敷设 (2)2.2钢管敷设 (6)3.安全措施 (8)1. 施工准备1、砌体配管作业条件随土建砌体砌筑，同时进行。
根据工程进度，合理安排配管的施工工序，避免交叉打架现象。
2、材料要求（1）钢管的材质必须合格，有出厂合格证以及质量证明文件，设计有特殊要求时必须符合设计要求；（2）外观检查:钢管表面完整,无剥落、锈蚀等现象。
壁厚均匀，无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；（3）用游标卡尺测量,钢管的外径及壁厚应符合国家标准；（4）锁紧螺母外形完好、丝扣清晰,无翘曲变形等缺陷；（5）灯头盒、开关盒等的金属板厚度必须符合国家标准。
3、主要机具：（1）手扳弯管器、砂轮锯、无齿锯、电锤、电焊机。
（2）专用搬子、钢锯、切割刀、铣子、扁锉、半圆锉、平锉、钻头、管钳子。
（3）水平尺、卷尺、激光水平仪、线坠、小线、灰铲、灰桶、水桶、绝缘手套、工具箱。
2. 工艺流程2.1PVC绝缘管路敷设1、操作工艺1）PVC电管暗敷设工艺流程2）弹线定位墙上盒、箱弹线定位：砖墙、大模板混凝土墙、墙盒、箱弹线定位，按弹出的水平线，对照精装图用小线和水平尺测量出盒、箱准确位置。
卫生间、厨房等需要精确定位的场所，待精装专业弹线定位后在进行施工。
3）盒、箱固定：A、盒、箱固定应平正、牢固，纵横坐标准确。
B、砖墙稳注盒、箱：预留盒、箱孔洞：首先按设计图加工电管长度，配合土建施工，在距盒箱的位置约300mm 处，预留出进入盒、箱的长度，将电管甩在预留孔外，管口堵好。
待稳注盒、箱时，一管一孔的穿入盒、箱。
剔洞稳注盒、箱，再接短管：按弹出的水平线，对照精装修图找出盒箱的准确位置，然后剔洞，所剔孔洞应比盒、箱稍大。
洞剔好后，用水把洞四壁浇湿，并将洞中杂物清理干净。
依照管路的走向敲掉盒子的敲落孔，再用混凝土将盒、箱稳入洞中，待混凝土凝固后，再接短管入盒、箱。
2、配管要求1）PVC绝缘导管的连接可采用套管粘接法和专用端头进行连接；套管的长度不应小于管外径的3倍，管子的接口应位于套管的中心，接口处应用胶粘剂粘接牢固。
地下管线敷设施工工序
地下管线敷设施工工序
地下管线的敷设是施工过程中的重要环节，它关系到管线的安全可靠性和工程的整体质量。
地下管线敷设施工工序一般包括以下几个步骤：
一、勘测测量：在进行地下管线敷设之前，需要对敷设线路进行勘测测量，确定管线走向、长度和埋设深度等参数，以确保施工的准确性和规范性。
二、开挖沟槽：根据勘测结果确定的管线走向和埋设深度，在地面上进行沟槽开挖，确保管线可以被安全埋设在土壤中，并且便于后续的施工作业。
三、管线敷设：在沟槽开挖完成后，进行地下管线的敷设工作，通常包括铺设管道、连接管件、固定支架等工序，要求操作人员严格按照设计要求进行施工，确保管线的连接牢固和线路的顺畅。
四、填埋回填：管线敷设完成后，进行填埋回填工作，将沟槽填埋覆盖，恢复地面原貌，确保管线处于安全埋设状态，不受外界环境的干扰。
五、试压验收：在管线敷设完成后，进行试压验收工作，通过对管道进行水压测试，检测管道是否存在漏水等质量问题，确保管线的正常使用和运行。
地下管线敷设施工工序的每一个环节都至关重要，需要严格按照相关规范和标准进行操作，确保工程质量和施工安全。
只有做好每一个工序，才能保证地下管线敷设工程的顺利进行和高质量完成。
导管暗敷设工程施工方案
导管暗敷设工程施工方案一、材料要求1 阻燃型绝缘导管及其附件的氧指数应符合华北标办图集的有关要求，并有产品合格证。
2 阻燃型塑料管的管壁应厚薄均匀，无气泡及管身变形等现象。
3 开关盒、插座盒、接线盒等塑料盒、箱均应外观整齐、开孔齐全及无劈裂等现象。
4 镀锌材料：扁铁、木螺丝、机螺丝等均为镀锌件。
5 辅助材料：铅丝、防腐漆、胶粘剂、水泥、砂子等。
二、主要机具1 铅笔、卷尺、水平尺、线坠、水桶、灰桶、灰铲、高凳。
2 手锤、錾子、钢锯、刀锯、木锉等。
3 台钻、手电钻、钻头、木钻、工具袋、工具箱等。
三、作业条件1 配合土建结构施工，模板现浇混凝土、楼板，在钢筋绑扎过程中预埋套盒及管路，同时做好隐检。
2 加气混凝土楼板、圆孔板，应配合土建调整好吊装楼板的板缝时进行配置。
四、操作工艺(一)工艺流程：弹线定位→箱、盒固定→管路敷设→扫管穿带线(二)弹线定位：1 墙上盒、箱弹线定位：砖墙、大模板混凝土墙、墙盒、箱弹线定位，按弹出的水平线，对照设计图用小线和水平尺测量出盒、箱准确位置，并标出尺寸。
2 加气混凝土板、圆孔板、现浇混凝土板，应根据设计图和规定的要求准确找出灯位。
进行测量后，标注出盒子尺寸位置。
(三)盒、箱固定：1 盒、箱固定应平正、牢固，灰浆饱满，纵横坐标准确。
2 砖墙稳注盒、箱：（1）预留盒、箱孔洞：首先按设计图加工电管长度，配合土建施工，在距盒箱的位置约300mm处，预留出进入盒、箱的长度，将电管甩在预留孔外，管口堵好。
待稳注盒、箱时，一管一孔的穿入盒、箱。
（2）剔洞稳注盒、箱，再接短管：按弹出的水平线，对照设计图找出盒箱的准确位置，然后剔洞，所剔孔洞应比盒、箱稍大。
洞剔好后，用水把洞内四壁浇湿，并将洞内杂物清理干净。
依照管路的走向敲掉盒子的敲落孔，再用豆石混凝土将盒、箱稳入洞中，待豆石混凝土凝固后，再接短管入盒、箱。
3 模板混凝土墙、板稳注箱、盒：（1）预留孔洞：下盒、箱套，混凝土浇筑、模板拆除后，将套取出，再稳注盒、箱；（2）直接稳固：用螺丝将盒、箱固定在扁铁上，然后再将扁铁绑扎在钢筋上，或直接用穿筋盒固定在钢筋上，并根据墙、板的厚度绑好支撑钢筋，使盒、箱口与模板紧贴。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管路暗敷设施工方法
一、施工准备
1、材料要求：
(1)、凡所使用的KBG薄壁钢管，其材质均应符合国家标准，并应有检定检验报告单和产品出厂合格证。
(2)、KBG管其外壁应有间距不大于Im的连续标记和制造厂厂标，管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准，管壁厚度应均匀一致。
(3)、所用KBG管附件及暗配制品，如各种灯头盒、开关盒、接线盒、插座盒、端接头、管箍等，必须使用配套制品。
(4)、所使用灯头盒，开关盒、接线盒，均应外观整齐，开孔齐全，无劈裂损坏等现象。
(5)、辅助材料：镀锌铁丝，专用粘接剂等。
2、主要机具：
(1)、铅笔、皮尺、卷尺、尺杆、线坠、小线、水平尺。
(2)、手锤、塞子、钢锯、锯条、刀锯、半圆铿、活扳子、水桶、灰桶、灰铲。
(3)、弯管弹簧(简称弯簧)，剪管器，手电钻、钻头、压力案子、台钻等。
(4)、电锤、热风机、电炉子、开孔器、绝缘手套，工具袋，工具箱，煨管器、高凳等。
3、作业条件：
(1)、配合土建砌体(如砖混结构加气砖、矿渣砖等)施工时，根据电气设计图要求与土建墙上弹出的水平线，安装管路和盒箱。
(2)、配合土建混凝土结构施工时，大模板施工混凝土墙、在钢筋绑扎过
程中，根据设计图要求预埋套盒及管路，同时办理隐检手续。
二、工艺流程
弹线定位~加工管弯一稳注盒箱~暗敷管路一扫管穿带线
三、操作工艺
1、弹线定位：
(1)、根据设计图要求，在砖墙、大模板混凝土墙、木模板混凝土墙、组合钢模板混凝土墙等处，确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒，箱准确位置并标出尺寸。
(2)、根据设计图灯位要求，在现浇混凝土楼板上，进行测量后，标注出灯头盒的准确位置尺寸。
(3)、各种隔墙剔槽预埋开关盒弹线。
根据设计图要求，在砖墙、钢丝网架岩棉板墙等，需要预埋开关盒的位置，进行测量确定开关盒准确位置尺寸。
2、加工管弯：
(1)、断管：小管径可使用剪管器，大管径可使用钢锯断管，断口应锂平，铳光。
(2)、用膝盖煨弯：将弯管弹簧(简称弯簧插入KBG管内需要煨弯处，两手抓牢管子两头，顶在膝盖上用手扳，逐步煨出所需弯度，然后，抽出弯簧(当弯曲较长的管子时，可将弯簧用镀锌铁丝拴牢，以便拉出弯簧)。
(3)、使用手扳弯管器煨弯，将管子插入配套的弯管器，手板一次煨出所需弯度。
3、稳注盒、箱：
(1)、盒、箱固定应平正牢固、灰浆饱满，收口平整，纵横座标准确，符合设计图和施工验收规范规定。
⑵、砖墙稳注盒、箱:
A、预留盒、箱孔洞：根据设计图规定的盒、箱预留具体位置，随土建砌体电工配合施工，在距盒、箱约30Omm处预留出进入盒、箱的管子长度，将管口堵好，甩在盒、箱预留孔外，等待最后一管一孔地进入盒、箱稳埋好。
B、剔洞稳埋盒、箱，再接短管：按弹出的水平线，对照设计图找出盒、箱的准确位置，然后剔洞，所剔孔洞应比盒、箱稍大一些。
洞剔好后，先用水把洞内四壁浇湿，并将洞中杂物清理干净。
依照管路的走向敲掉盒子的敲落孔，再用高标号水泥砂浆填入洞内将盒、箱稳端正，待水泥砂浆凝固后，再接短管入盒、箱。
(3)、组合钢模板、大模板混凝土墙稳埋盒、箱：
A、在模板上打孔，用螺丝将盒、箱固定在模板上；拆模前及时将固定盒、箱的螺丝拆除。
B、利用穿筋盒，直接固定在钢筋上，并根据墙体厚度焊好支撑钢筋，使盒口或箱口与墙体平面平齐。
4、顶板稳埋灯头盒：
(1)、现浇混凝土楼板等，需要安装吊扇、花灯或吊装灯具超过3kg时,应预埋吊钩或螺栓，其吊挂力矩应保证承载要求和安全。
(2)、隔墙稳埋开关盒、插座盒。
如在砖墙，剔槽前应在槽两边先弹线,槽的宽度及深度均应比管外径大，开槽宽度与深度以大于1.5倍管外径为宜。
砖墙可用鎏子沿槽内边进行剔槽；泡沫混凝土墙可用刀锯锯成槽的两边后，再剔成槽。
剔槽后应先稳埋盒，再接管，管路每隔Im左右用镀锌铁丝固定好管路,最后抹灰并抹平齐。
如为石膏圆孔板时，宜将管穿入板孔内并敷至盒或箱处。
5、暗敷管路：
(1)、管路连接：
A、管路连接应使用套箍连接(包括端接头接管)。
将管子插入套箍；管口应到位，然后用压管钳对管口进行压制。
B、管路垂直或水平敷设时，每隔IIn距离应有一个固定点，在弯曲部位应以圆弧中心点为始点距两端300~500mm处各加一个固定点。
C、管进盒、箱，一管一孔，先接端接头然后用内锁母固定在盒、箱上,在管孔上用顶帽型护口堵好管口，最后用纸或泡沫塑料块堵好盒子口(堵盒子口的材料可采用现场现有柔软物件，如水泥纸袋等)。
(2)、管路暗敷设：
A、现浇混凝土、墙板内管路暗敷设：管路应敷设在两层钢筋中间，管进盒，箱时应煨成灯叉弯，管路每隔Im处用镀锌铁丝绑扎牢，弯曲部位按要求固定，往上引管不宜过长，以能煨弯为准，向墙外引管可使用“管帽”预留管口，待拆模后取出“管帽”再接管。
B、现浇混凝土楼板管路暗敷设：根据建筑物内房间四周墙的厚度，弹十字线确定灯头盒的位置，将端接头、内锁母固定在盒子的管孔上，使用顶帽护口堵好管口，并堵好盒口，将固定好盒子，用机螺丝或短钢筋固定在底筋上。
跟着敷管、管路应敷设在弓筋的下面底筋的上面，管路每隔Im用镀锌铁丝绑扎牢。
引向隔断墙的管子、可使用“管帽”预留管口，拆模后取出管帽再接管。
C、灰土层内管路暗敷设：灰土层夯实后进行挖管路槽，接着敷设管路,然后在管路上面用混凝土砂浆埋护，厚度不宜小于80mm。
6、扫管穿带线：
对于现浇混凝土结构，如墙、楼板应及时进行扫管，即随拆模随扫管这样能够及时发现堵管不通现象，便于处理因为在混凝土未终凝时，修补管路。
对于砖混结构墙体，在抹灰前进行扫管，有问题时修改管路，便于土建修复。
经过扫管后确认管路畅通，及时穿好带线，并将管口、盒口、箱口堵好，加强成品配管保护，防止出现二次堵塞管路现象。
四、成品保护
1、剔槽打洞时，应预先划好线，避免用力猛剔，造成洞口或槽剔的过大、过宽，甚至影响土建结构质量。
2、管路敷设完毕后注意成品保护，特别是在现浇混凝土结构施工中，电工配合土建施工关系密切，在合模和拆模时，应注意保护管路不要移位、砸扁或踩坏等现象出现。
3、配合土建浇灌混凝土时•，应派电工看护，以防管路移位或受机械损伤。
五、应注意的质量问题
1、保护层〈15mm管路有外露现象，应将管槽深度剔到1.5倍管外径的深度，并将管子固定好后用水泥砂浆保护并抹平灰层。
2、预埋盒、箱有歪斜；暗盒、箱有凹进、凸出墙面现象；盒、箱破口；座标超出允许偏差值。
对于预埋盒、箱应先用线坠找正，座标正确再固定预埋；暗装盒子口或箱口，应与墙面平齐，不出现凹凸墙面的现象。
暗箱贴脸与墙面缝隙预留好；用水泥砂浆将盒箱底部四周填实抹平，盒子收口平整。
3、由于墙厚度较薄，箱体厚度与墙厚度相差无几，箱底处抹灰开裂，在箱底处加金属网固定后，再抹灰找平齐。
4、管子煨弯处的凹扁度过大及弯曲半径小于6D（D管子直径）。
煨弯应按要求进行操作其弯曲半径应大于6D0
5、管路不通，朝上管口未及时堵好管堵，造成杂物落入管中。
应在立管时，随时堵好管堵，其它工种作业时，应注意不要碰坏已经敷设完毕的管路，避免造成管路堵塞。
