开尔文探针力显微镜原理
锂离子电池材料常用表征技术
锂离子电池材料常用表征技术在锂离子电池发展的过程当中，我们希望获得大量有用的信息来帮助我们对材料和器件进行数据分析，以得知其各方面的性能。
目前，锂离子电池材料和器件常用到的研究方法主要有表征方法和电化学测量。
电化学测试主要分为三个部分：（1）充放电测试，主要看电池充放电性能和倍率等；（2）循环伏安，主要是看电池的充放电可逆性，峰电流，起峰位；（3）EIS交流阻抗，看电池的电阻和极化等。
1、成分表征（1）电感耦合等离子体（ICP）用来分析物质的组成元素及各种元素的含量。
ICP-AES可以很好地满足实验室主、次、痕量元素常规分析的需要；ICP-MS相比ICP-AES是近些年新发展的技术，仪器价格更贵，检出限更低，主要用于痕量/超痕量分析。
Aurbac等在研究正极材料与电解液的界面问题时，用ICP研究LiC0O2和LiFePO4在电解液中的溶解性。
通过改变温度、电解液的锂盐种类等参数，用ICP测量改变参数时电解液中的Co和Fe含量的变化，从而找到减小正极材料在电解液中溶解的关键[1]。
值得注意的是，若元素含量较高（例如高于20%），使用ICP检测时误差会大，此时应采用其他方式。
（2）二次离子质谱（SIMS）通过发射热电子电离氩气或氧气等离子体轰击样品的表面，探测样品表面溢出的荷电离子或离子团来表征样品成分。
可以对同位素分布进行成像，表征样品成分；探测样品成分的纵向分布Ota等用TOF—SIMS技术研究了亚硫酸乙烯酯作为添加剂加到标准电解液后，石墨负极和LiC0O2正极表面形成SEI膜的成分[2]。
Castle等通过SIMS探测V2O5在嵌锂后电极表面到内部Li+的分布来研究Li+在V2O5中的扩散过程[3]。
（3）X射线光子能谱（XPS）由瑞典Uppsala大学物理研究所Kai Siegbahn教授及其小组在20 世纪五六十年代逐步发展完善。
X射线光电子能谱不仅能测定表面的组成元素，而且还能给出各元素的化学状态信息，能量分辨率高，具有一定的空间分辨率（目前为微米尺度）、时间分辨率（分钟级）。
开尔文原子力显微镜探针功函数
开尔文原子力显微镜探针功函数开尔文原子力显微镜（Kelvin probe force microscope, KPFM）是一种用于表面电荷分布和功函数测量的高分辨率显微镜。
它在纳米尺度上能够准确测量材料表面的功函数变化，为研究材料的电子结构和表面性质提供了重要的工具。
本文将从深度和广度两个方面对开尔文原子力显微镜探针功函数进行全面评估，并撰写一篇有价值的文章。
“开尔文原子力显微镜探针功函数”这一主题是当前表面科学和纳米技术领域的热点研究内容。
通过使用开尔文原子力显微镜，可以实现对材料表面电荷状态、功函数分布等重要参数的高分辨率测量，这对于材料科学、物理学以及新能源材料的研究具有重要的意义。
让我们从理论基础开始，了解什么是开尔文原子力显微镜探针功函数。
开尔文原子力显微镜是通过测量表面力效应来研究表面电荷状态和功函数分布的一种显微镜技术。
它利用原子力显微镜的探针和电势探测器来实现对样品表面电荷分布的测量，并且能够直接测量样品表面的功函数。
这种技术的发展，为研究表面物理和材料科学提供了一种全新的手段。
我们需要了解开尔文原子力显微镜探针功函数的核心原理和关键技术。
在开尔文原子力显微镜中，探针的尖端被加上金属涂层，利用金属与样品之间的接触电势差测量样品表面的功函数。
通过调节探针和样品之间的距离，可以实现对样品表面功函数的准确测量。
还可以利用开尔文原子力显微镜的扫描模式，实现对样品表面电荷状态和功函数分布的高分辨率成像，从而获得关于样品表面电子结构和性质的重要信息。
在实际应用中，开尔文原子力显微镜探针功函数已经被广泛应用于材料科学、纳米技术和半导体器件的研究领域。
利用开尔文原子力显微镜探针功函数可以对太阳能电池、光电器件等新能源材料的电荷分布和功函数进行准确测量，为这些材料的优化设计和性能改进提供重要的参考。
在纳米材料和纳米器件的研究中，开尔文原子力显微镜探针功函数也发挥了重要作用，为研究人员提供了对材料表面电子结构和性质的全新认识。
多频率开尔文探针力显微镜的设计

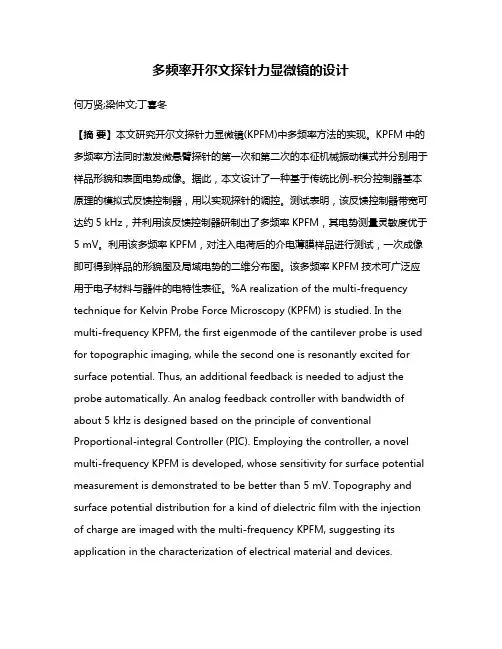

多频率开尔文探针力显微镜的设计何万贤;梁仲文;丁喜冬【摘要】本文研究开尔文探针力显微镜(KPFM)中多频率方法的实现。
KPFM中的多频率方法同时激发微悬臂探针的第一次和第二次的本征机械振动模式并分别用于样品形貌和表面电势成像。
据此，本文设计了一种基于传统比例-积分控制器基本原理的模拟式反馈控制器，用以实现探针的调控。
测试表明，该反馈控制器带宽可达约5 kHz，并利用该反馈控制器研制出了多频率KPFM，其电势测量灵敏度优于5 mV。
利用该多频率KPFM，对注入电荷后的介电薄膜样品进行测试，一次成像即可得到样品的形貌图及局域电势的二维分布图。
该多频率KPFM技术可广泛应用于电子材料与器件的电特性表征。
%A realization of the multi-frequency technique for Kelvin Probe Force Microscopy (KPFM) is studied. In the multi-frequency KPFM, the first eigenmode of the cantilever probe is used for topographic imaging, while the second one is resonantly excited for surface potential. Thus, an additional feedback is needed to adjust the probe automatically. An analog feedback controller with bandwidth of about 5 kHz is designed based on the principle of conventional Proportional-integral Controller (PIC). Employing the controller, a novel multi-frequency KPFM is developed, whose sensitivity for surface potential measurement is demonstrated to be better than 5 mV. Topography and surface potential distribution for a kind of dielectric film with the injection of charge are imaged with the multi-frequency KPFM, suggesting its application in the characterization of electrical material and devices.【期刊名称】《光电工程》【年(卷),期】2015(000)011【总页数】6页(P31-36)【关键词】开尔文探针力显微镜;多频率;反馈;原子力显微镜【作者】何万贤;梁仲文;丁喜冬【作者单位】中山大学物理科学与工程技术学院，广州 510275; 中山大学-卡内基梅隆大学国际联合研究院，广东顺德528399;中山大学物理科学与工程技术学院，广州 510275;中山大学物理科学与工程技术学院，广州 510275; 中山大学-卡内基梅隆大学国际联合研究院，广东顺德 528399【正文语种】中文【中图分类】TH7420 引言静电力显微镜(EFM)[1]及开尔文探针力显微镜(KPFM)[2]均为基于原子力显微镜(AFM)的技术，已广泛应用于金属、半导体、介电、有机等材料的电特性表征。
原子序数00459：开尔文探针力测量

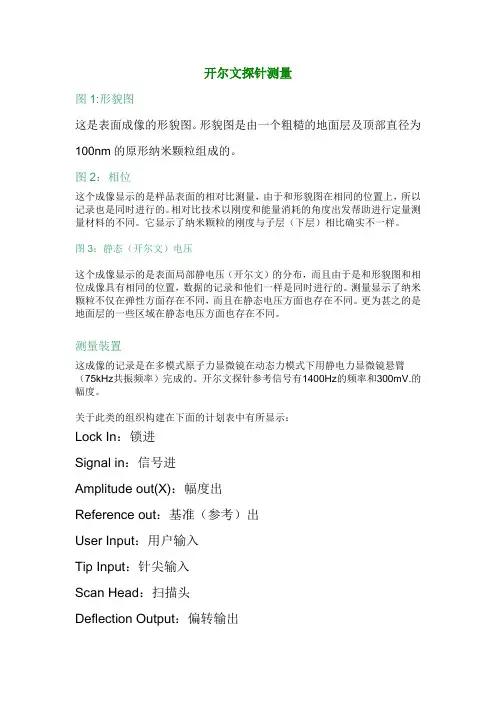

开尔文探针测量图1:形貌图这是表面成像的形貌图。
形貌图是由一个粗糙的地面层及顶部直径为100nm的原形纳米颗粒组成的。
图2：相位这个成像显示的是样品表面的相对比测量，由于和形貌图在相同的位置上，所以记录也是同时进行的。
相对比技术以刚度和能量消耗的角度出发帮助进行定量测量材料的不同。
它显示了纳米颗粒的刚度与子层（下层）相比确实不一样。
图3：静态（开尔文）电压这个成像显示的是表面局部静电压（开尔文）的分布，而且由于是和形貌图和相位成像具有相同的位置，数据的记录和他们一样是同时进行的。
测量显示了纳米颗粒不仅在弹性方面存在不同，而且在静态电压方面也存在不同。
更为甚之的是地面层的一些区域在静态电压方面也存在不同。
测量装置这成像的记录是在多模式原子力显微镜在动态力模式下用静电力显微镜悬臂（75kHz共振频率）完成的。
开尔文探针参考信号有1400Hz的频率和300mV.的幅度。
关于此类的组织构建在下面的计划表中有所显示：Lock In：锁进Signal in：信号进Amplitude out(X)：幅度出Reference out：基准（参考）出User Input：用户输入Tip Input：针尖输入Scan Head：扫描头Deflection Output：偏转输出PC：个人电脑Controller + Signal Module：控制器+信号模块Tip Voltage：针尖电压Detector：检测器Cantilver：悬臂梁Sample：样品KPFM CP Image：开尔文探针力显微镜恒压成像Topography Image：形貌成像Extracted profile:抽象图Horizontal distance :水平距离图片省略。
扫描探针显微镜(SPM)原理简介及操作(修正版)
扫描探针显微镜（SPM）原理简介庞文辉 2012.2.22一、SPM定义扫描探针显微镜（Scanning Probe Microscope，SPM）是扫描隧道显微镜及在扫描隧道显微镜的基础上发展起来的各种新型探针显微镜（原子力显微镜AFM,激光力显微镜LFM，磁力显微镜MFM等等）的统称，包括多种成像模式，他们的共同特点是探针在样品表面扫描，同时针尖与样品间的相互作用力被记录。
SPM的两种基本形式：1、扫描隧道显微镜（Scanning Probe Microscope,STM）2、原子力显微镜（Atomic Force Microscope,AFM）AFM有两种主要模式：●接触模式（contact mode）●轻敲模式（tapping mode）SPM的其他形式：●侧向摩擦力显微术（Lateral Force Microscopy）●磁场力显微镜（Magnetic Force Microscope）●静电力显微镜（Electric Force Microscope）●表面电势显微镜（Surface Potential Microscope）●导电原子力显微镜（Conductive Atomic Force Microscope）●自动成像模式（ScanAsyst）●相位成像模式（Phase Imaging）●扭转共振模式（Torisonal Resonance Mode）●压电响应模式（Piezo Respnance Mode）●……二、STM原理及应用基于量子力学中的隧穿效应，用一个半径很小的针尖探测被测样品表面，以金属针尖为一电极，被测固体表面为另一电极，当他们之间的距离小到1nm左右时，形成隧道结，电子可从一个电极通过量子隧穿效应穿过势垒到底另一个电极，形成隧穿电流。
在极间加很小偏压，即有净隧穿电流出现。
隧穿电流与两极的距离成指数关系，反馈原理是采用横流模式，当两极间距不同（电流不同），系统会调整Z轴的位置从而成高度像。
扫描探针显微镜成像原理

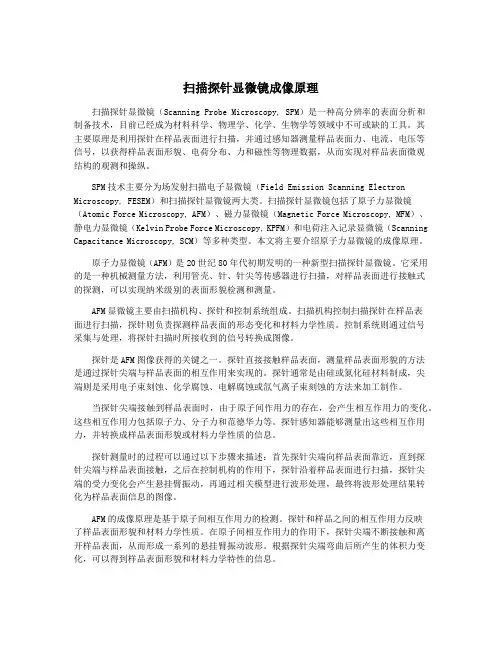

扫描探针显微镜成像原理扫描探针显微镜（Scanning Probe Microscopy, SPM）是一种高分辨率的表面分析和制备技术，目前已经成为材料科学、物理学、化学、生物学等领域中不可或缺的工具。
其主要原理是利用探针在样品表面进行扫描，并通过感知器测量样品表面力、电流、电压等信号，以获得样品表面形貌、电荷分布、力和磁性等物理数据，从而实现对样品表面微观结构的观测和操纵。
SPM技术主要分为场发射扫描电子显微镜（Field Emission Scanning Electron Microscopy, FESEM）和扫描探针显微镜两大类。
扫描探针显微镜包括了原子力显微镜（Atomic Force Microscopy, AFM）、磁力显微镜（Magnetic Force Microscopy, MFM）、静电力显微镜（Kelvin Probe Force Microscopy, KPFM）和电荷注入记录显微镜（Scanning Capacitance Microscopy, SCM）等多种类型。
本文将主要介绍原子力显微镜的成像原理。
原子力显微镜（AFM）是20世纪80年代初期发明的一种新型扫描探针显微镜。
它采用的是一种机械测量方法，利用管壳、针、针尖等传感器进行扫描，对样品表面进行接触式的探测，可以实现纳米级别的表面形貌检测和测量。
AFM显微镜主要由扫描机构、探针和控制系统组成。
扫描机构控制扫描探针在样品表面进行扫描，探针则负责探测样品表面的形态变化和材料力学性质。
控制系统则通过信号采集与处理，将探针扫描时所接收到的信号转换成图像。
探针是AFM图像获得的关键之一。
探针直接接触样品表面，测量样品表面形貌的方法是通过探针尖端与样品表面的相互作用来实现的。
探针通常是由硅或氮化硅材料制成，尖端则是采用电子束刻蚀、化学腐蚀、电解腐蚀或氙气离子束刻蚀的方法来加工制作。
当探针尖端接触到样品表面时，由于原子间作用力的存在，会产生相互作用力的变化。
开尔文探针测试酶分子表面电势
开尔文探针测试酶分子表面电势
开尔文探针测试酶分子表面电势是一种研究酶活性的重要方法，
主要通过测试其表面电势来实现。
它可以对蛋白质表面上各类特定化
学官能团的位点进行精细定位，从而把握催化反应过程中酶-底物之间
位点间力学动力学，进而认识蛋白质结构及调控酶活性。
开尔文探针测试酶分子表面电势的方法有：使用分子动力学模拟、X射线衍射或电化学技术。
通过测定酶分子表面电势，可以获得传统技
术无法得到的关于原子表面环境的定量信息。
除此之外，它还能有效
测量蛋白质表面上水分子的分布及活性，以及蛋白质与离子溶剂之间
的相互作用。
开尔文探针测试酶分子表面电势是一种高灵敏度的测试技术，可
以提供有关酶活性的定量信息。
它能有效对比各类酶分子表面的单体
状态差异，更进一步确定出活性差异的原因。
在实验室中，主要采用基于分子动力学模拟的开尔文探针测试酶
分子表面电势方法进行实验。
通过构建网格模型，预先计算表面电势
的最大值，并将得到的数据应用到不同的实验任务中。
除此之外，还
可以用电化学技术来测量酶分子表面电势和相关亲电性参数。
在开尔文探针测试酶分子表面电势过程中，新用户可以获取腹膜
型糖蛋白分子表面电势值，从而更容易地获得具体的定量信息。
此外，如果酶分子表面电势值与酶-底物之间的亲电作用所构成的氢键相关，
则可以更好地分析催化过程中的表面热力学力学。
总而言之，开尔文探针测试酶分子表面电势是一种可靠的研究酶
活性的方法，可以有效的获取较多的信息，进而发掘蛋白质结构及其
调控酶活性的机制。
afm的原理及应用
AFM的原理及应用1. 原理介绍原子力显微镜（Atomic Force Microscope，简称AFM）是一种高分辨率的表面显微镜，它利用探针与样品表面之间的相互作用力来获取表面的形貌和力学性质。
AFM基于扫描探针显微镜（Scanning Probe Microscopy，SPM）的原理，通过在纳米尺度上运动和感测探针与样品之间的相对运动，实现对样品表面的观测和测量。
AFM的工作原理可简述为：在AFM扫描过程中，探针通常由细尖部分和弹性探针杆组成。
通过控制探针与样品之间的相互作用力，从而感知探针的纵向位移，并进一步确定样品表面的形状特征。
AFM的三个基本测量模式包括接触模式、非接触模式和静电模式。
在接触模式下，探针与样品表面保持接触；在非接触模式下，探针与样品之间保持较小的相互作用力；而在静电模式下，探针通过测量静电相互作用力来获取样品表面信息。
2. 应用领域2.1 表面形貌观测AFM是一种非常有用的工具，可用于观察样品表面的形貌。
由于AFM的高分辨率和高灵敏度，它可以显示出样品表面的纳米级别的细微结构。
因此，在材料科学、纳米技术等领域，AFM被广泛应用于表面形貌的观测和分析。
2.2 力学性质测量AFM可测量样品表面的力学性质，如硬度、弹性模量等。
通过在探针尖端施加力量，AFM可以获得相应的力变形曲线，从而计算出样品的力学性质。
这种力变形曲线可以用来研究纳米材料的力学行为，对于材料本质的研究具有重要意义。
2.3 生物分子观测由于AFM可以在液体环境中工作，它在生物领域也得到广泛应用。
AFM可以用于观测生物分子的结构和形态，并研究其相互作用力。
这对于生物学研究和生物医学领域的应用有着重要意义，例如蛋白质的形状和功能研究、生物体表面的结构观察等。
2.4 电子学器件研究对于电子学器件的研究，AFM可以提供非常有价值的信息。
例如，在集成电路领域，使用AFM可以观测杂质、缺陷和界面的形态和特征，从而帮助改进电子器件的制造工艺和性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开尔文探针力显微镜原理
开尔文探针力显微镜（Kelvin Probe Force Microscope，简称KPFM）是一种基于原子力显微镜（AFM）的表面电荷测量技术。
它通过测量电荷
引起的电势差来研究材料的电学性质，包括表面电荷分布、电化学反应、
电势分布等。
KPFM的原理基于开尔文（Kelvin）电位法，该方法由威廉·汤姆生（William Thomson）开发，在19世纪70年代被用于测量金属导体的电势。
KPFM是将开尔文电位法与AFM的力测量技术相结合，可以在纳米尺
度上测量表面的电荷分布。
KPFM的关键元件是探针，它包括扫描探针和参考探针。
扫描探针是
一根细尖的导电材料，被用来感知表面电势变化。
参考探针则是位于一定
距离处的金属探针，它固定在一个已知电势上，作为基准电势。
KPFM的工作原理如下：
1.扫描探针接触到待测表面：在AFM模式下，扫描探针通过在扫描区
域上下移动，可以检测到表面的高度拓扑结构。
2.探针-表面之间的相互作用：表面的电荷分布会引起探针与表面之
间的静电力，这个力与待测表面的电势差成正比。
3.参考探针的作用：参考探针通过与表面保持恒定的电势差，起到一
个参考，可以准确的测量表面的电势。
4.电势差的测量：KPFM通过比较扫描探针和参考探针之间的电势差
来测量表面的电势差。
根据扫描探针的位置和电势差的大小，可以绘制出
电势分布的图像。
5.数据分析：根据电势分布的图像，可以确定材料的电荷分布、电势
分布和表面电化学反应等信息。
这些信息可以用于研究半导体器件、薄膜
材料、生物材料等领域。
KPFM具有高分辨率、灵敏度和非接触测量的特点，广泛应用于纳米
电子学、材料科学、表面化学等领域中的电学性质研究。
与其他电荷检测
技术相比，KPFM在原子尺度上提供了更高的空间分辨率和灵敏度。
但是，KPFM也存在一些限制，例如在空气中的应用受到电场屏蔽的影响，需要
在真空或者恶劣环境下工作。
总之，KPFM利用原子力显微镜的力测量技术，结合开尔文电位法，
可以在纳米尺度上测量表面的电势差，研究材料的电学性质。
它广泛应用
于表面化学、纳米电子学等领域中，推动了纳米科技的发展。
