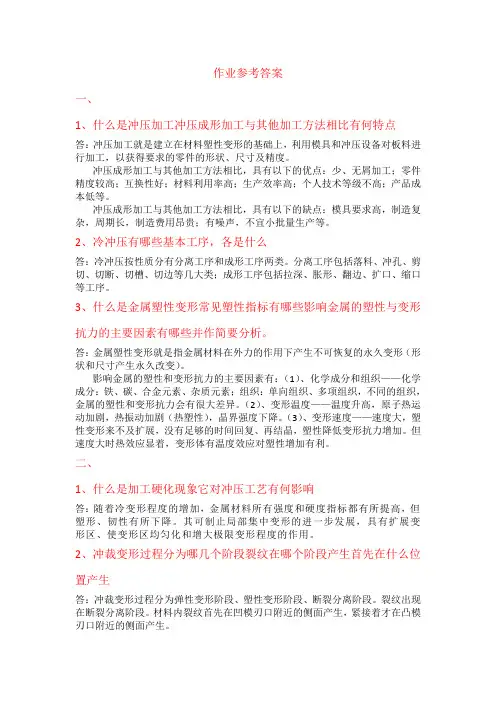

作业参考答案一、1、什么是冲压加工?冲压成形加工与其他加工方法相比有何特点?答:冲压加工就是建立在材料塑性变形的基础上,利用模具和冲压设备对板料进行加工,以获得要求的零件的形状、尺寸及精度。

冲压成形加工与其他加工方法相比,具有以下的优点:少、无屑加工;零件精度较高;互换性好;材料利用率高;生产效率高;个人技术等级不高;产品成本低等。

冲压成形加工与其他加工方法相比,具有以下的缺点:模具要求高,制造复杂,周期长,制造费用昂贵;有噪声,不宜小批量生产等。

2、冷冲压有哪些基本工序,各是什么?答:冷冲压按性质分有分离工序和成形工序两类。

分离工序包括落料、冲孔、剪切、切断、切槽、切边等几大类;成形工序包括拉深、胀形、翻边、扩口、缩口等工序。

3、什么是金属塑性变形?常见塑性指标有哪些?影响金属的塑性与变形抗力的主要因素有哪些?并作简要分析。

答:金属塑性变形就是指金属材料在外力的作用下产生不可恢复的永久变形(形状和尺寸产生永久改变)。

影响金属的塑性和变形抗力的主要因素有:(1)、化学成分和组织——化学成分:铁、碳、合金元素、杂质元素;组织:单向组织、多项组织,不同的组织,金属的塑性和变形抗力会有很大差异。

(2)、变形温度——温度升高,原子热运动加剧,热振动加剧(热塑性),晶界强度下降。

(3)、变形速度——速度大,塑性变形来不及扩展,没有足够的时间回复、再结晶,塑性降低变形抗力增加。

但速度大时热效应显著,变形体有温度效应对塑性增加有利。

二、1、什么是加工硬化现象?它对冲压工艺有何影响?答:随着冷变形程度的增加,金属材料所有强度和硬度指标都有所提高,但塑形、韧性有所下降。

其可制止局部集中变形的进一步发展,具有扩展变形区、使变形区均匀化和增大极限变形程度的作用。

2、冲裁变形过程分为哪几个阶段?裂纹在哪个阶段产生?首先在什么位置产生?答:冲裁变形过程分为弹性变形阶段、塑性变形阶段、断裂分离阶段。

裂纹出现在断裂分离阶段。
