草图约束类型
CAD草图约束和关系建立技巧
CAD草图约束和关系建立技巧CAD软件是一种广泛应用于工程设计和制图的工具，它能够帮助工程师和设计师将他们的想法和概念转化为具体的图纸和模型。
在CAD 软件中，草图是设计中最基础也是最常见的元素之一。
草图约束和关系建立技巧是每个CAD软件用户都应掌握的必备技能之一。
本文将介绍一些常用的CAD草图约束和关系建立技巧。
1. 水平和垂直约束：水平和垂直约束是最基本的草图约束之一。
在绘制草图时，通过选择线段或其他图形的两个端点并应用水平或垂直约束，可以确保它们保持水平或垂直方向。
2. 距离约束：距离约束使得两个点或图形之间的距离保持不变。
它可以帮助我们绘制规范的图形，例如在设计平面时，我们可以使用距离约束确保两个点之间的距离保持一致。
3. 角度约束：角度约束用来确保两个线段或图形之间的角度保持不变。
它可以帮助我们绘制精确的角度，例如在设计机械传动系统时，我们可以使用角度约束确保齿轮之间的传动角度正确。
4. 对称约束：对称约束可以帮助我们创建对称的草图。
通过选择图形的一个部分或线段，并将其与另一部分或线段应用对称约束，我们可以确保草图在对称轴上成对称位置。
5. 水平/垂直相对约束：水平/垂直相对约束可以帮助我们在绘制草图时维持图形的相对位置。
通过选择线段或图形，并将其与参考线、平面或其他图形应用水平/垂直相对约束，我们可以确保图形的相对位置保持不变。
6. 同径约束：同径约束用于确保两个或多个圆形的直径相等。
在设计中，同径约束可以帮助我们创建对称、平衡的图形。
7. 关系建立技巧：除了约束之外，关系也是草图中常用的建模技巧。
例如，在设计机械装配件时，我们可以使用关系来定义装配零件之间的空隙或位置关系，以确保装配时的合理性和精确性。
以上是一些常用的CAD草图约束和关系建立技巧。
通过掌握并灵活运用这些技巧，我们可以更高效地绘制出精确、规范的草图，并为后续的设计和制图工作打下坚实的基础。
希望这些技巧能够对CAD软件的学习和使用有所帮助。
S006 CATIA草图几何约束和尺寸约束
S006 CATIA草图几何约束和尺寸约束1.概念约束用于限制草图轮廓的形状和位置，分为如下两种：A、几何约束：针对单一元素，可控制其为水平、竖直、固定等；针对多个元素，可控制其平行、垂直、相切等；B、尺寸约束：针对单一元素，如定义圆形的直径或半径；针对多个元素，如定义两条直线之间的距离或角度。
约束在草图设计中不可或缺，是任何3D软件的通用概念，故不再赘述。
2.约束命令草图模块中，有一个以约束constraint命名的工具条，主要用于创建约束，各按钮含义详见：另外，在草图工具中有两个分别以Geometrical constraints 几何约束和Dimensional constraints尺寸约束命名的命令。
下面举例说明其作用：绘制一个矩形，之后给倒圆角。
激活二者状态下，设计效果如左图，系统将自动添加水平，竖直，相切等几何约束和R42.124这个尺寸约束；取消激活则如右图，未添加任何约束。
在可视化Visualization工具条，也有两个以Geometrical constraints几何约束和Dimensional constraints尺寸约束命名的命令，但其图标与草图工具Skecher tools工具条中不一样，在图标的左下角有个眼睛的标志。
激活时，草图将显示相关约束取消激活，则相关约束隐藏。
需要注意的是，切换显示隐藏状态，只针对于本来处于显示状态的约束，若某约束已经被Hide/show隐藏/显示命令隐藏，则该命令不会将其显示。
下面以三张图片，展示不同状态的命令效果：，3.约束颜色约束的颜色可以体现其草图的约束状态，系统默认下：brown /Not-changed elements 绿色/ 表示固定的元素green/ Iso-constrained 绿色/ 表示已约束元素violet/ Over-constrained 紫色/ 表示过约束元素red/ Inconsistent 红色/ 表示前后矛盾的元素white/ Current 白色/ 表示当前元素red orange/ Selected 桔红色/ 表示已选择的元素yellow Protected / 黄色/ 表示不能修改的元素green/ Fixed 绿色/ 表示固定的元素其中，前四种颜色可以在草图选项中自定义。

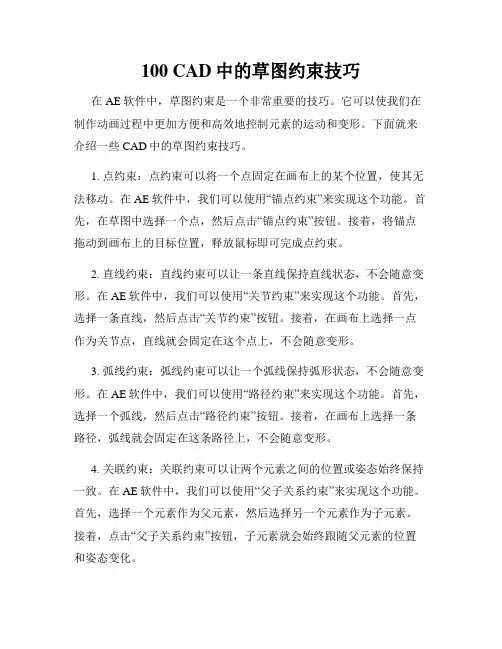

100 CAD中的草图约束技巧
100 CAD中的草图约束技巧在AE软件中，草图约束是一个非常重要的技巧。
它可以使我们在制作动画过程中更加方便和高效地控制元素的运动和变形。
下面就来介绍一些CAD中的草图约束技巧。
1. 点约束：点约束可以将一个点固定在画布上的某个位置，使其无法移动。
在AE软件中，我们可以使用“锚点约束”来实现这个功能。
首先，在草图中选择一个点，然后点击“锚点约束”按钮。
接着，将锚点拖动到画布上的目标位置，释放鼠标即可完成点约束。
2. 直线约束：直线约束可以让一条直线保持直线状态，不会随意变形。
在AE软件中，我们可以使用“关节约束”来实现这个功能。
首先，选择一条直线，然后点击“关节约束”按钮。
接着，在画布上选择一点作为关节点，直线就会固定在这个点上，不会随意变形。
3. 弧线约束：弧线约束可以让一个弧线保持弧形状态，不会随意变形。
在AE软件中，我们可以使用“路径约束”来实现这个功能。
首先，选择一个弧线，然后点击“路径约束”按钮。
接着，在画布上选择一条路径，弧线就会固定在这条路径上，不会随意变形。
4. 关联约束：关联约束可以让两个元素之间的位置或姿态始终保持一致。
在AE软件中，我们可以使用“父子关系约束”来实现这个功能。
首先，选择一个元素作为父元素，然后选择另一个元素作为子元素。
接着，点击“父子关系约束”按钮，子元素就会始终跟随父元素的位置和姿态变化。
5. 尺寸约束：尺寸约束可以让一个元素的尺寸始终保持一定的比例关系。
在AE软件中，我们可以使用“尺寸约束”来实现这个功能。
首先，选择一个元素，然后点击“尺寸约束”按钮。
接着，在画布上拖动这个元素的边缘，它的尺寸会按照一定的比例进行变化。
6. 角度约束：角度约束可以让一个元素的角度始终保持一定的数值。
在AE软件中，我们可以使用“角度约束”来实现这个功能。
首先，选择一个元素，然后点击“角度约束”按钮。
接着，在画布上转动这个元素，它的角度会始终保持设定的数值。
以上就是CAD中的草图约束技巧的介绍。

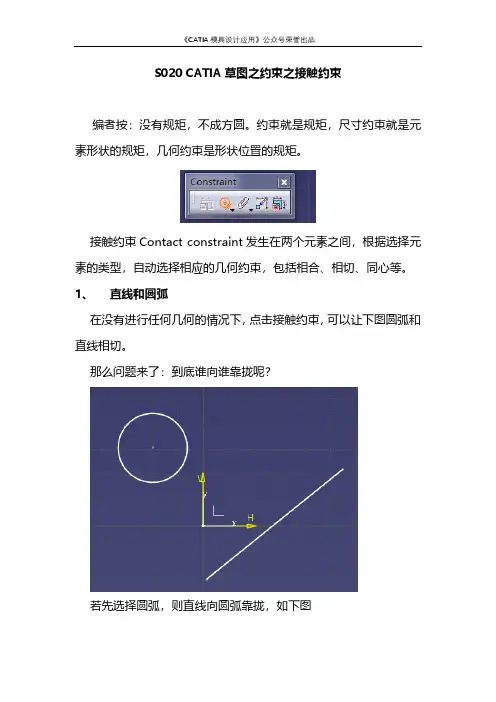

S020 CATIA草图之约束之接触约束
S020 CATIA草图之约束之接触约束
编者按：没有规矩，不成方圆。
约束就是规矩，尺寸约束就是元素形状的规矩，几何约束是形状位置的规矩。
接触约束Contact constraint发生在两个元素之间，根据选择元素的类型，自动选择相应的几何约束，包括相合、相切、同心等。
1、直线和圆弧
在没有进行任何几何的情况下，点击接触约束，可以让下图圆弧和直线相切。
那么问题来了：到底谁向谁靠拢呢？
若先选择圆弧，则直线向圆弧靠拢，如下图
反之，则圆弧向直线靠拢，如下图。
2、圆弧和圆弧接触
若选择让下图两个圆弧接触约束，效果是怎样的呢？
接触约束的本质是几何约束，即位置约束。
圆弧的中心点，是圆弧的位置元素。
故，两个圆弧接触，将是同心约束。
选择两个圆弧，打开约束定义对话框，发现同心约束已经被勾选了。
3、两条直线接触约束
直线无法同心，只有相合了。
4、总结一下。
UG草图的绘制和约束
几何约束
点在曲线上：定义点在所选的曲线上。 中点：定义点在所选曲线的中点上。 共线：约束两条或多条直线共线。 平行：定义两条或多条直线相互平行。 垂直：定义两条直线垂直。 等长：定义两条或多条直线长度相等。 相切：定义直线与圆弧或相切。
几何约束
相切：定义直线与圆弧或相切。 等半径：使两个或多个圆弧/圆半径相等。 同心：使两个或多个圆弧/圆的圆心重合。 曲线的斜率：使所选的样条曲线控制点的斜率相同。 均匀比例：使样条缩放时始终保持原形状不变。 非均匀比例：使样条曲线缩放时形状发生改变。
水平尺 寸约束
尺寸约束
竖直约束
利用草图约束工具条中的竖直按钮,可以为直线或两个点进行 竖直尺寸约束,如下图所示.
竖直尺 寸约束
尺寸约束
平行约束
利用草图约束工具条中的平行按钮,可以对所选对象的长度进 行约束,如下图所示.
平行尺 寸约束
尺寸约束
垂直约束
利用草图约束工具条中的垂直按钮,可以对所选的点到曲线的垂直 距离进行约束,如下图所示.
如果按下修剪按钮,将对原曲线进行修剪；按下取消修剪按钮,则将 保留原曲线,如下图所示.
制作圆角
在利用3条曲线创建圆角时,最后一条选择的曲线将作为圆角的相切 线,此时不需要再设置圆角半径；如果在创建时按下删除第三条曲 线,则在创建好圆角后,将删除作为相切线的曲线,如下图所示.
② ①
③
制作圆角
创建3条曲线间的圆角：单击“草图曲线”工具条中的“圆角”按钮， 打开“创建圆角”对话框后，依次单击要创建圆角的三条曲线，即可在 这三条曲线之间创建圆角，如下图所示。
创建的新 平面
2.草图曲线绘制
直线、圆弧和圆 绘制派生直线 绘制矩形
快速修剪曲线 快速延伸曲线 制作拐角 制作圆角
T-01-O-C-常用约束类型课件.
1.草图几何关系图标
常用草图几何关系图标
2.使用自动添加几何关系
当绘制草图时，指针更改形状为显示可生成哪些几何关系。 选择自动添加几 何关系后，将添加几何关系。
3.手动添加几何关系
在绘制的草图元素中，对于那些无法添加的几何关系，用户可以使用约束工 具创建草图元素间的几何关系。
草图几何关系有很多类型。根据所选择草图元素的不同，能够添加合理的几 何关系类型也不同。可以选择实体本身，也可以选择端点，甚至可以选择多种实 体的组合。Solidworks会根据用户选择草图元素的类型，自动筛选可以添加的几 何关系种类。
4.显示/删除几何关系 (1)控制在绘图区域中几何关系符号的显示： “视图 ”菜单> “草图几何关系”命令
(2)删除几何关系两种方式 ①使用“显示/删除几何关系”命令 ②当草图元素的几何关系符号处于显示状态时， 选中要删除的几何关系符号，使用键盘“Deletedworks草图状态； • 2、认识了Solidworks草图几何约束符号； • 3、学习了如何在草图中自动添加几何约束； • 4、学习了如何在草图中手动添加几何约束； • 5、学习了如何在草图中显示/删除几何关系。
常用约束类型
如何使绘制的草图轮廓符合设计意图？
设计 轮廓
草图 轮廓
SolidWorks2014是一种参数化设计系统，用户可以指定尺寸及各实体间的几 何关系，更改尺寸或各实体间的几何关系将改变零件的尺寸和形状。
标注角 度尺寸 相切几 何关系
标注尺寸 添加几何关系
一、草图状态
在任何时候，草图都处于五种定义状态之一。草图状态由草图几何体与定义 的尺寸之间的几何关系来决定。最常见的三种定义状态分别是：
1.欠定义
Creo草图几何约束.
Creo草图几何约束按照工程技术人员的设计习惯，在草绘时或草绘后，希望对绘制的草图增加一些平行、相切、相等或对齐等图元几何关系来帮助定位几何。
在Creo草绘器中，这种图元间的几何关系称为几何约束，也称为几何限制。
几何约束可以减少不必要的尺寸标注，以利于图形的编辑和设计变更，达到参数化设计的目的，满足设计要求。
几何约束的设置有以下两种方法：（1）自动设置几何约束；（2）手动添加几何约束。
一、控制几何约束的显示启动“草绘器显示过滤器”，单击草图绘制环境中的或F尊，按钮中的黑色小三角形下拉选项符，在下拉按钮中勾选复选框即可显示草图几何约束，取消勾选即可隐藏草图几何约束。
二、自动设置几何约束1 •几何约束符号默认设置下，绘制图元时，系统会随着鼠标的移动自动捕捉几何约束，帮助用户来定位几何图元，即自动设置几何约束，并在几何图元旁边显示相应的约束符号，图1所示为草绘器提供的各种几何约束工具图标。
I竖直疗相切十对称—水平人、中点=相等丄垂直"重言J/平行图1 Creo草绘器提供的各种几何约束工具图2几何约束符号实例如图2所示的二维草图设置了多种几何约束，其中带有相同下标号的约束符号为一对几何约束条件。
如R1表示第一对具有相等半径的两个圆，R2表示第二对具有相等半径的两个圆，L1表示第一对具有相等长度的两条线段，L2表示第二对具有相等长度的两条线段。
2 •设置几何约束优先选项自动设置的几何约束类型，可以通过以下途径进行设置：在Creo启动界面点击“文件” ■ “选项”—“草绘器”命令，弹出如图3所示的选项设置对话框，在“草绘器约束假设”栏即可设置自动捕捉的几何约束类型。
图3设置几何约束优先选项三、手动添加几何约束一般情况下，绘制几何图元时，无需力求形状准确，不拘泥于一定要使用系统自动捕捉的约束条件，只需要根据草图形状，粗略地绘制几何图元，得到草图的初始图形，然后根据几何条件手动添加几何约束条件。
操作步骤如下：第1步，在草绘器中，单击图1所示的某种几何约束图标按钮。
UGNX草图的绘制与约束
项目二 草图的绘制与约束 单元3 草图的约束机械产品建模与加工Siemens NX10.04. 草图约束几何约束尺寸约束几何约束几何约束用于定义草图对象的几何特性（例如直线的长度）和草图对象之间的相互关系（例如两条直线垂直或平行，或者几个圆弧有相同的半径等）。
几何约束包括“手动几何约束”和“自动几何约束”两种方式，下面分别介绍。
几何约束手动几何约束单击“草图约束”工具条中的“约束”按钮，然后在绘图区依次选取两个要进行几何约束的对象，再单击“约束”对话框中的按钮，即可对两图形进行相应的几何约束，如下图所示。
要约束的圆要约束的圆单击该按钮将两圆约束为同心圆在进行手动几何约束时，选择不同的曲线，在“约束”对话框中会显示出不同的约束类型，各种约束类型的意义如下：固定：将约束对象在某一方向上固定。
完全固定：将约束对象完全固定。
水平：约束直线为水平直线。
竖直：约束直线为竖直直线。
恒定长度：将约束对象的长度固定。
恒定角度：将约束对象和坐标轴间的夹角固定。
重合：定义两个或多个点重合。
点在曲线上：定义点在所选的曲线上。
中点：定义点在所选曲线的中点上。
共线：约束两条或多条直线共线。
平行：定义两条或多条直线相互平行。
垂直：定义两条直线垂直。
等长：定义两条或多条直线长度相等。
相切：定义直线与圆弧或相切。
相切：定义直线与圆弧或相切。
等半径：使两个或多个圆弧/圆半径相等。
同心：使两个或多个圆弧/圆的圆心重合。
曲线的斜率：使所选的样条曲线控制点的斜率相同。
均匀比例：使样条缩放时始终保持原形状不变。
非均匀比例：使样条曲线缩放时形状发生改变。
几何约束自动几何约束使用自动几何约束功能，系统会首先分析当前草图中的图形，然后在可以添加约束的地方自动添加相应的约束，可以同时设置多个约束。
单击“草图约束”工具条中的“自动约束”按钮，打开“自动约束”对话框，在该对话框中勾选需要的约束类型，在绘图区选取要进行约束的对象，然后单击“自动约束”对话框中的“确定”按钮，系统将在公差范围内自动为所选的对象添加相应的约束。
