浅析粉碎型格栅工作原理
粉碎型格栅样本(可编辑版)
FS系列粉碎型格栅Introduction产品概述FS系列粉碎型格栅是为处理进入污水处理系统的固体物而开发设计的。
它为许多客户先前认为无法解决的问题提供了最经济有效的解决方案。
The Principle产品原理FS系列粉碎型格栅是由一系列双轴、低速高扭矩的粉碎型格栅所组成。
由破碎部、壳体及驱动部组成。
轴承由机械密封保护，机械密封采用高耐磨性密封面。
整机破碎能力强，节省能源。
每个轴上配有一系列交错的刀片和垫片，可以将混在渠道中的布片、绳索、塑料、木片、饮料罐及各种橡胶制品等固体物轻而易举地破碎，以防止渠道水处理设备的堵塞等现象。
Feature产品特点◆保护易于发生堵塞问题的潜水或干式安装污水泵，可以节省大量的人力和费用；◆在水中进行破碎处理，不需将固体物捞上岸而直接在水中破碎，防止臭气向周围扩散，使环境卫生条件得以改善，是小型污水处理厂引水渠破碎需求的经济性解决方案；◆双轴在不同的转速下运行，刀片组可以撕裂纤维物质，刀齿的前沿和侧边可以把塑料剪切为碎片，刀片的周边平面还可以用来压碎脆性物体；低的转速可产生高的扭矩并减少能量在水中的损耗，整机具有最佳的破碎能力。
◆设有远程启/停控制接点，实现完全无人自动化运转。
每台破碎机都配备有带可编程逻辑控制器（PLC）单元的控制箱，用以保护机器不受到难以破碎物质和过载的损害。
机器具有自动超负荷逆转机能，可自动恢复正常运转。
如果在第一次过载后30秒内发生第三次过载，就会在反转模式下自动停车，同时激发报警回路。
◆维修保养简单，润滑均为黄油润滑，几乎不需要保养。
◆拥有专利技术G..A. Drawings 外形尺寸图电动机普通电机：2.2KW或4KW 防水电机：2.2KW或4KW产品型号说明FS –最大流量估算公式：单鼓：Q max=Q1+ Q2 =0.436B (m3/h)双鼓：Q max=Q1+ Q2 =0.698B (m3/h)其中：B按上表为上下端壳之间距离，单位：mm；Q1------通过转鼓的流量；Q2------通过侧栏、上下端壳、刀片组与隔片相互之间缝隙的流量。
格栅机工作原理
格栅机工作原理
格栅机是一种常见的污水处理设备，主要用于去除污水中的固体颗粒
和悬浮物。
其工作原理是通过格栅板将污水中的固体颗粒和悬浮物拦
截下来，使其无法进入后续的处理设备，从而达到净化水质的目的。
格栅机的主要组成部分包括格栅板、传动机构、清污机构和控制系统。
其中，格栅板是格栅机的核心部件，其作用是将污水中的固体颗粒和
悬浮物拦截下来。
格栅板通常由金属材料制成，表面覆盖有细密的网格，可以有效地过滤污水中的杂质。
传动机构是格栅机的动力来源，其作用是驱动格栅板进行运动。
传动
机构通常由电机、减速器和链条组成，可以实现格栅板的连续运动。
清污机构是格栅机的清洁部分，其作用是清除格栅板上的污物。
清污
机构通常由刮板、刮板轴和清污槽组成，可以将污物刮下来并输送到
清污槽中。
控制系统是格栅机的智能化部分，其作用是对格栅机进行监控和控制。
控制系统通常由PLC控制器和触摸屏组成，可以实现格栅机的自动化
运行和故障诊断。
在格栅机的运行过程中，污水首先进入格栅机的进水口，经过格栅板的过滤后，固体颗粒和悬浮物被拦截下来，而清洁的水则流入格栅机的出水口，进入后续的处理设备进行处理。
当格栅板上的污物积累到一定程度时，清污机构会自动启动，将污物清除掉，从而保证格栅机的正常运行。
总之，格栅机是一种简单、高效的污水处理设备，其工作原理简单明了，可以有效地去除污水中的固体颗粒和悬浮物，为后续的处理设备提供清洁的水源。
如何选择合适的粉碎性格栅机
如何选择合适的粉碎性格栅机粉碎性格栅机是一种用于处理废弃物和工业垃圾的机器设备。
它们的设计和工作原理都不同，因此在购买时需要认真考虑各种因素，以确保您选择的设备符合您的实在需求。
在本文中，我们将介绍一些关键的考虑因素，以帮忙您选择合适的粉碎性格栅机。
1. 栅板宽度栅板宽度是选择合适的粉碎性格栅机的紧要因素之一、宽度必需充分大，以容纳需要处理的物料。
假如栅板太窄，可能会显现堵塞或处理效率低下的问题。
在选择栅板宽度时，请考虑以下因素：•处理物料的大小和形状。
•处理物料的数量。
•需要处理的时间和频率。
•费用预算限制。
2. 处理本领处理本领是另一个紧要的考虑因素。
栅机的处理本领通常由其每小时处理的物料重量确定。
处理本领应与您的预期工作负载相匹配，以确保能够在生产周期内充分您的需求。
在考虑处理本领时，考虑以下因素：•要处理的物料类型和密度。
•处理的时间周期和频率。
•需要处理的物料量和负载量。
•估量的生产周期和周期性休息时间。
•项目预算。
3. 栅板间距栅板间距也是影响粉碎性格栅机性能的紧要因素。
栅板间距应能容纳物料，并确保粉碎性格栅机能够有效地处理物料，同时还需避开过大的间隙，以避开物料堵塞栅板。
栅板间距还会影响处理本领和计时因素。
在考虑栅板间距时，请考虑以下因素：•物料简单缠绕和纠缠的。
这种物料需要更大的栅板间距。
•物料的密度和形状。
有些物料比其他物料更简单被粉碎。
•常常显现料堵的风险。
较大的栅板间距可能会加添堵料的风险。
4. 刀片材质刀片材质是粉碎性格栅机的关键性能参数之一、选择合适的刀片材质可以确保机器长期使用，并有效地处理物料。
不锈钢，碳钢和硬质合金等材料通常用于制造栅板和刀片。
在考虑刀片材质时，请考虑以下因素：•需要处理的物料类型。
•刀片材质的质量和使用寿命。
•刀片材料对栅板的磨损程度。
•用于不同场景或用途的不同刀片类型。
5. 适用环境和应用范围考虑粉碎性格栅机的适用环境和应用范围是另一个关键的因素。
粉碎型格栅技术描述
粉碎型格栅技术描述一、设备概述及工作原理粉碎型格栅除污机安装于小区污水排放口地下渠道内，用于粉碎渠内纸张、塑料袋、毛发等污染物，使污染物粉碎成直径6～12mm的小颗粒，直接随污水流到后续工艺，而不需要再打捞栅渣。
污水中的固体物质随着污水进入转鼓区，固体物质被旁边的旋转式过水栅网（转鼓）截留并输送到切割室，被切割刀片粉碎成不大于6～10mm的小颗粒，而大部分的污水和足够小的颗粒直接通过转鼓区，与粉碎后的小颗粒一起流走。
二、技术参数三、供货范围成套供应的粉碎型格栅除污机包括立式转鼓、粉碎型格栅、可淹没式防爆电机、电气控制箱、安装支架（含溢流格栅）以及电气控制箱至粉碎格栅电机的动力与控制电缆（长度以18m计）。
四、设备详细描述A、概要1、粉碎型格栅包括：切割刀片、垫片、轴、立式旋转式过水栅网、轴承和密封圈、底座、机壳、减速机和电机。
2、粉碎刀片为双轴设计，能在干/湿条件下连续运行。
切割刀片和垫片是单片分离式的。
3、两级独立的切割刀片和垫片安装在两个平行的轴上，交替重叠，实现螺旋形的切割。
从动轴在驱动轴的带动下以2/3驱动轴的转速相向旋转。
4、旋转式过水转鼓栅网将引导所有固体颗粒引进相向转动的双轴粉碎刀片组。
能防止栅渣附着在转鼓栅网上，使其具有自我清洁的功能。
B、结构1、独立的切割刀片和垫片✧切割刀片和垫片用4130热处理合金钢，切割刀片和垫片内孔呈六角形，和轴之间水平间隙不超过0.20mm，确保了切割刀片正常驱动，减少磨损并增加了垫片的压力。
✧切割室包括分别装在两个轴上的多齿切割刀片组。
轮齿高度不超过齿根直径13毫米，保证了颗粒切割大小。
2、轴✧双轴粉碎刀片组的驱动轴和被驱动轴由4130热处理的六角形合金钢制成。
3、中间支承轴✧刀片组中带有两个轴支承。
中间轴支承提供了附加的支持以应对比正常流入量大的情况，同时也保护了密封装置。
✧中间轴支承由一个不锈钢圈和两个耐磨轴衬做成。
轴衬在这里作为轴承，使轴能够自由转动。
粉碎型格栅技术说明
粉碎型机械格栅技术说明(1) 范围承包商提供的粉碎型机械格栅根据使用要求，其供货范围除设备本体外，还应包括电气控制箱、供电设施等，同时配套必需的安装附件。
所供设备为制造商的成套最终产品，同时包括备品备件及服务。
承包商应提供设备的安装尺寸图、土建条件图、相关的样本数据。
货物交付时应提供使用说明书等文件，包括详细安装、调试、运行维护等内容。
承包商应提供保证设备在安装、安全可靠运行时所必需的其他附属设备或附件。
(2) 总体结构粉碎型格栅由刀片组、转鼓、侧栏端壳、机械密封和轴承、刀片张紧机构、框架、控制器和驱动装置组成。
(3) 工作原理粉碎型格栅是一套完整的通过电力驱动转鼓和刀片组的装置，能够把流入的固体粉碎成粒径6～12mm颗粒（能够通过所有类型的污水泵）。
通电时，转鼓和一对相向转动的刀片组一起水平旋转。
驱动装置驱动主、从动六面体轴对转，每个轴上都配有一系列交错的刀片和隔片，提供真正的“变容积”固体粉碎。
主、从动轴在不同的转速下运行，且转速较低，增加了对固体的撕扯能力，同时确保能量不浪费在水损耗上，同时降低磨损。
(4) 机械部分主要部件的结构、作用和工作原理A. 刀片组——两组独立的刀片和垫片安装在两根平行的旋转轴上，交替重叠，形成螺旋状排列。
两根轴相向旋转，从动轴和主动轴设计有一定转速差。
B. 转鼓——转鼓驱动轴带动转鼓水平旋转，使固体物质进入刀片组形成的切割室。
C. 侧栏——粉碎型格栅的两侧安装有侧栏，侧栏的设计使固体物质斜向流入切割室。
D. 端壳——上下端壳内部安装主、从动轴轴承、转鼓驱动轴轴承及轴承的机械密封和刀片张紧装置。
E. 框架——粉碎型格栅的框架为设备附件，安装在渠道内壁，将设备固定在渠道内。
F. 控制器——控制器具有一个控制面板，装在电控柜内，用来控制和保护粉碎型格栅。
G. 驱动装置——由防水电机和减速机及联轴器组成，为设备提供驱动动力。
(5) 标准规格参数防水电机：2.2KW或3.75KW，IP68，F级，380V，50Hz主要材质：铸件：高强度球墨铸铁驱动轴、刀片：高强度合金钢转鼓：ANSI SUS316标准压力：0.2MPa电气控制柜采用不锈钢SS304，双层门设计，防护等级IP67。
粉碎型格栅电子版选型样本(可编辑版)

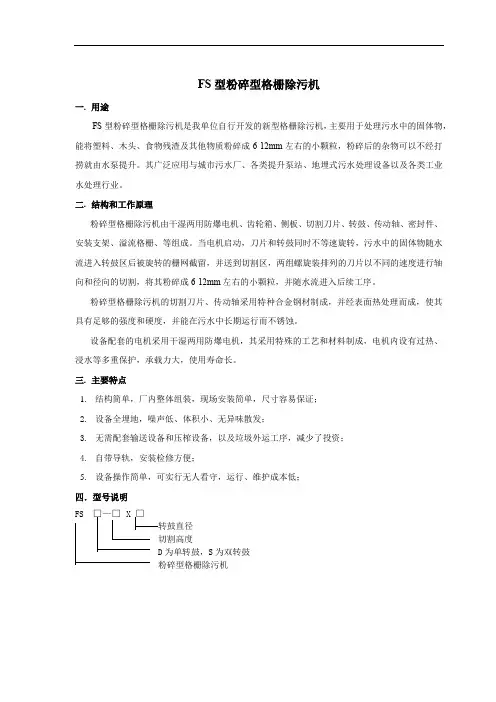

FS型粉碎型格栅除污机
一.用途
FS型粉碎型格栅除污机是我单位自行开发的新型格栅除污机，主要用于处理污水中的固体物，能将塑料、木头、食物残渣及其他物质粉碎成6-12mm左右的小颗粒，粉碎后的杂物可以不经打捞就由水泵提升。
其广泛应用与城市污水厂、各类提升泵站、地埋式污水处理设备以及各类工业水处理行业。
二.结构和工作原理
粉碎型格栅除污机由干湿两用防爆电机、齿轮箱、侧板、切割刀片、转鼓、传动轴、密封件、安装支架、溢流格栅、等组成。
当电机启动，刀片和转鼓同时不等速旋转，污水中的固体物随水流进入转鼓区后被旋转的栅网截留，并送到切割区，两组螺旋装排列的刀片以不同的速度进行轴向和径向的切割，将其粉碎成6-12mm左右的小颗粒，并随水流进入后续工序。
粉碎型格栅除污机的切割刀片、传动轴采用特种合金钢材制成，并经表面热处理而成，使其具有足够的强度和硬度，并能在污水中长期运行而不锈蚀。
设备配套的电机采用干湿两用防爆电机，其采用特殊的工艺和材料制成，电机内设有过热、浸水等多重保护，承载力大，使用寿命长。
三.主要特点
1.结构简单，厂内整体组装，现场安装简单，尺寸容易保证；
2.设备全埋地，噪声低、体积小、无异味散发；
3.无需配套输送设备和压榨设备，以及垃圾外运工序，减少了投资；
4.自带导轨，安装检修方便；
5.设备操作简单，可实行无人看守，运行、维护成本低；
四．型号说明
FS □—□X □
转鼓直径
切割高度
D为单转鼓，S为双转鼓
粉碎型格栅除污机。
粉碎性机械格栅的技术指导及安全操作流程
粉碎性机械格栅的技术指导及安全操作流程粉碎性格栅是固态化学物质混和在下水管道处理设备，作用将被混和在一块布，粉碎性格栅的工作中过程下水管道的木料，空瓶子、水果罐头和别的固态块，以避免废水水净化设备的阻塞，确保污水处理站一切正常运作。
粉碎性格栅机器设备机器设备选用两轴线割刀头组，相对性螺钉激光切割各种各样脏物的污水开展，污水中的固态化学物质被破碎成小颗粒。
1、粉碎性格栅关键由齿轮传动，变速器，钻削区，密封性部件，架构，PLC控制系统软件等。
由电机驱动器，根据减速机推动转动轴，再由转动轴根据传动齿轮推动从动轴，进而推动两叶子轴的相对性转动健身运动，颗粒物破碎的流进随诊全过程中提取的，液體根据叶子和导向性叶子的空隙。
全部工作态度能够不断不断开展着一排。
2、因为它的显示屏是由一组相对性的转动刀头组，全部的废弃物都被破碎的刀头选用单独的高硬质合金表层匀称硬底化，管式机械格栅制取耐磨损颗粒物细致，耐蚀性。
减速机的輸出轴连轴器装有运作缓存设备迟缓的起动和运作的机械设备冲击性。
3、装有控制柜，智能检测系统软件的远程操作；电动机匝间电流量，翻转频次，時间翻转能够显示信息和当地设定；可出示过电流量维护，过扭矩反吐，泄露，和超温常见故障维护。
4、破碎叶子轴双内孔机封维护系统软件滚动轴承网格图，横着切削型配有双排锥体滚子轴承和框架式或迷宫式密封能够确保在冲
击性载荷功效下的平稳运作管式机械格栅是污水处理专业设备。
5、平稳靠谱，便于安裝和维护保养，能够完成自动化技术实际操作。
一种新型栅渣处理设备的研究
２ ０ 年第 ６期， １ ３ ０８ ３—３
ＣＨＥＭ Ｉ ＣＡＬ ＤＥＦ ＥＮＣＥ ｏＮ ＨＩ Ｓ Ｓ Ｐ Ｎｏ６ ３ － ３ ．， １ ３
一
种新 型栅渣 处理设备 的研 究
韩 志 强
（ 国船 舶重 工 集 团公 司第七一 八研 究所 ，河北 邯 郸 ，０６２ 中 ５０７）
摘
要： 国内常用的泵站为半地下式，采用普通机械格栅和污水泵，需要人员值守且容易造成二次
污 染。在 污水处 理领 域 迫切 需要 实现 操作 上 的 自动化 ，为此介 绍 了一种应 用 于 泵站 且 埋 于地 下 的新
型栅 渣 处理设备 一 粉碎 型格 栅 。
关键 词 ：全埋 式 污水 泵站 ；粉碎 型 格栅
中图分类号：Ｘ ０ Ｔ
文献标识码 ：Ａ
Ｓ ｕ ｎ ｗ ｃ ｅ ｎｉ ｓＴｒ ａ ｍ ｅ ａ ｈ ｎ ｔ ｄｙ ｏ ａ Ｎｅ Ｓ ｒ ｅ ｎｇ ｅ ｔ ｎｔＭ ｃ ｉ ｅ
Ｈ ａ ｉｑｉｎｇ ｎＺｈ — ａ
（ ｈ １ ｔ ｓａｃ ｓｉ ｔ ｆ Ｉ Ｈａ ｄ ｎ０ ６ ２ ， ｉａ Ｔ ｅ７ ８ｈＲｅｅ ｒｈＩ ｔｕｅｏ Ｃ， ｎ ａ ５ ０ ７ Ｃｈｎ ） ｎ ｔ ＣＳ
理 的合金 钢 ， 表面 打 磨均 匀并 硬化 处理 至最 小硬 度为 ４ Ｈ Ｃ～ ５ ＨＲ ５Ｒ ０ Ｃ。切 割 器 包 括 分 别 装在 两 个 轴 上 的
④ 电机 与减速 器 粉碎 型格 栅采 用 Ｉ６ Ｐ ７可淹 没 电机 ，暴 露在 空气
中 电机可 正常 使用 ，淹没 在水 下 时也可 正常 使用 。电
用 ，开辟 了该 设备在 国 内应用 的先 例 。
２结构和材料
粉碎 型格栅 主 要 由驱动 部件 、主 动轴 、从动 轴 、 刀片 、垫片 、机 械 密封 、轴 承 、壳 体等 构成 。它采 用 两堆 刀片 组 的独特 设 计 。 片组 由一 片片 带齿 刀片堆 刀 砌 而成 ， 整个 装配 完整 的刀 片组 齿头 呈螺 旋状 以便 于
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析粉碎型格栅工作原理
粉碎型格栅是国外引进到国内一种地埋式的市政、水利、泵站系统中所使用的除污设备，该设备能将污水管网中的木片、空瓶、布片等杂物垃圾进行粉碎，以保护泵站中其他设备使其正常运转，由于采用地埋式泵站建设可减少污水泵站对周边环境的破坏，如臭气细菌等得到最大程度的抑制，可用来替代传统的回转式机械格栅及人工格栅。
产品特点:
1、整体式设计，设备紧凑，灵活的结构和安装选项，适应多种尺寸的渠选。
2、采用低转速运行，功耗低，磨损小，运用切割刀片差速运转原理，增强了撕扯垃圾效果。
3、特殊的刀片结构设计，具有极强的自净能力，不存在缠绕和杂物堆积。
4、合理的传动结构，使切割刀片更换方便，维护简单，降低维修费用。
5、需要有可靠的保护系统，当过载时能有效地保护设备不被损坏。
产品优点:
1、设备全地埋,体积小,重量轻,无需建泵房, 土建费用低。
2、水头损失小,水渠宽度和深度小,占地面积小 ,土建费用小。
3、无需配套螺旋输送设备、压榨设备、除臭设备、垃圾外运设
备等,投资省。
4、自带安装导轨,安装时只需将其放入预先安装好的导轨内,因其重量轻,体积小,无需大型起吊设备,检修时可通过吊环将设备全部吊出水池检修。
5、设备全地埋,上面可封盖或钟草坪,美化环境。
6、设备全地埋,噪音低。
7、垃圾无需外运,对周围环境无二次污染PCB设计。
8、可实现全自动无人值守,节省管理人员工资。
9、无需配套螺旋输送设备、压榨设备,泵站总装机容量小,运行电费减少。
10、垃圾无需外运,无外运费用。
11、性能稳定,减少日常维护成本。
粉碎型格栅工作原理:
粉碎型格栅除污机由干湿两用防爆电机，齿轮箱，传动机，切割刀片，立式转鼓，密封件，安装支架，溢流格栅，潜水电缆，备用人工格栅等部件组成。
电机启动后刀片及立式转鼓同时不等的转动，污水中的固体漂浮物随着污水进入转鼓区后被旋转的格网截留并送到切割区，两组差速转动的刀片迅速进行轴向和径向切割，将其粉碎成6-10mm的细小颗粒，其它大部分的污水和足够小的颗粒直接通过转鼓区，与被粉碎后的小颗粒随水泵抽水一起流走。
粉碎型格栅关键部件有两个:
1、刀片，关系到整机的处理效果和使用寿命，与齿形排布、热处理硬度及工作间隙有很大关系。
2、电机，粉碎型格栅部分时候需要在淹没条件下工作，这就要求电机可以干湿两用，本身的防水处理也要得当，方能在这种使用条件下长时间使用。
粉碎型格栅适用范围
粉碎型格栅主要用于排水泵站，包括污水泵站及雨水泵站，与地埋式一体化预制泵站最为搭配，可解决垃圾过多堵塞水泵问题，避免使用提篮格栅时需要人工定时清理的不便，堪称泵站的守护天使。
新建小区排水管道也可考虑安装粉碎型格栅，避免偶尔的餐厨垃圾等堵塞排水管道。
