颚式破碎机配件详细介绍
PE400x600花岗岩颚式破碎机结构及作用
PE400X600花岗岩颚式破碎机结构部件的作用图为400 X 600花岗岩颚式破碎机，该破碎机主要由破碎部件即动颚与定颚、传动机构、锁紧装置、调整装置和保险装置等组成。
（郑州华昌机械制造有限公司）下面详细把每个部件的作用介绍下，让用户对颚式破碎机粉碎花岗岩的过程有个深入的了解。
花岗岩颚式破碎机各部件的作用：（一）机架；是由铸铁制成，重1.2吨，是破碎机最大最重的部件。
它的主要作用是支持整个机体的各个部件，并承担破碎机的强烈震动。
破碎机工作时之震动，主要出于偏心轴每转一周，只有半周的时间用于工作过程——碎矿，而另半周的时间则为空转——排矿。
由于这种不均衡动作的结果所以在工作过程与空转过程互相交替时，会引起强烈的振动。
为了承担这种强烈的震动，所以机架要特坚固。
(二)可动颚板和固定颚板；它们是破碎矿石，的主要部件之一。
可动颚板的上部，安装在轴上，能绕轴作前后摆动，下部与肘板和拉杆相接，所以当肘板作往复运动时，就使可动颚板作前后运动，从而将矿石破碎。
．同定颚板的表面为锯齿形，它与可动颚板的齿应该是相互交错的，这样可增加压碎及折断矿石力量，并使产品均匀，就好像人的上下牙齿一样，是相互交错的。
固定颚板的安装方法；固定颚板安装在机体固定颚的齿板槽内，用侧板压住即可。
在生产过程中侧板常常压不住固定颚板，这时可在固定颚板上部加一块铁板压住。
而可动颚极则是用压紧斜铁及螺丝固定在可动颚板的固定颚板槽内。
固定颚板一般下部磨损较快，上部较慢，所以能上下倒转使用。
侧板是用螺钉固定在两遍的机架上。
（三）肘板是由铸铁做成，它的作用，1-建接连杆和可动颚板，并将连杆的力传递给可动颚晶磨损的地方，但不易更换，所以用铸钢制成（或高炭钢），肘板承共四块（下动型碎矿机），其中一头固定在可动颚板的下部，一块固定在机体后面的肘扳承座内，两块固定在连杆下部。
肘扳自由地放在肘板承内，借弹簧及拉杆，保持其位置。
特别注意肘板与肘板承之接触处应该紧凑，以免进入尘土及砂石。
颚式破碎机配件
颚式破碎机配件-鄂板配件名称：颚板配件别名：鄂板、动鄂、定鄂、牙板、齿板、动颚板、定颚板、静鄂板，活动颚板、固定颚板适用对象：颚式破碎机、鄂式破碎机、颚破、鄂破、老虎口配件材质：新型高锰钢、超高锰钢、超强高锰钢、高锰钢、变质高锰钢适用物料：广泛用于矿山、冶炼、建材、公路、铁路、水利和化工行业中各种矿石与大块物料的中等粒度破碎发货地点：河南省巩义市小关镇杜沟工业园区配件品牌：郑州玉升是否加工定制：是配件型号：各种型号配件价格：面议订货量/件：不限付款方式：现金、网银支付（支持信用卡）、快捷支付、支付宝余额付款配件用途：颚式破碎机工作时，偏心轴促使动颚上下运动，推动动颚向定颚板接近，实现物料的破碎。
配件介绍：颚式破碎机动颚也叫颚头又叫颚背。
颚板也叫齿板，是颚式破碎机中的关键耐磨件。
一套颚板通常由两部分即动颚板和定颚板组成，鄂板是鄂式破碎机的主要部件，有动鄂板、静鄂板，根据鄂式破碎机型号的不同，有多种型号尺寸，一般采用高锰钢材质。
鄂式破碎机式破碎机的工作部分是两块颚板，一是固定颚板（定颚），垂直（或上端略外倾）固定在机体前壁上，另一是活动颚板（动颚），位置倾斜，与固定颚板形成上大下小的破碎腔（工作腔）。
活动颚板对着固定颚板做周期性的往复运动，时而分开，时而靠近。
分开时，物料进入破碎腔，成品从下部卸出；靠近时，使装在两块颚板之间的物料受到挤压，弯折和劈裂作用而破碎。
活动颚板作用周期性的往复运动,制砂机把进入两颚板间的物料压碎。
颚式破碎机应用领域广泛，因其规格大小，进料粒度，物料硬度不同，对颚板的挤压、撞击力不同。
我公司分别采用高锰钢、变质高锰钢生产制做各种规格型号的颚板，以满足颚式破碎机不同工况条件的需要。
配件特点：1、选用锰钢合金，耐磨程度高，使用寿命长。
2、使用冷加工硬化技术，硬度高。
3、水韧处理，避免了在使用中自然发生相变而使性能变差。
4、出厂前必经化验室、质检科层层严格抽检，质量有保证。
5、郑州玉升颚式破碎机鄂板生产的每一个环节都有24小时摄像头监控，出厂前必经质检科严格检验，实行全检，确保每一个颚式破碎机鄂板的质量。
颚式破碎机结构设计
颚式破碎机结构设计一、整体结构设计1.机架：机架作为破碎机的主体支撑部分，需要具有足够的强度和刚性，以承受来自物料的冲击和振动。
在机架的设计中，需要合理选择材料和断面形状，并采取适当的强化措施，以提高整体结构的稳定性和耐久性。
2.颚板：颚板是颚式破碎机主要破碎部件，其结构设计需考虑到破碎物料的硬度、粒度和磨损情况。
通常采用可拆卸的颚板，方便更换和维修。
颚板的设计应确保其强度和刚度，以适应高强度的破碎工作。
3.偏心轴和连杆：偏心轴是将电机的旋转转变为颚板摆动的部件，连杆连接偏心轴和颚板。
在结构设计中，偏心轴和连杆需要合理选择材料和断面形状，以提供足够的强度和刚度，并确保颚板的正常运动。
4.调整装置：颚式破碎机的调整装置用于调整出料口的尺寸，以满足不同物料的要求。
在结构设计中，调整装置需要具有简单易用、调整精度高和稳定可靠等特点。
常见的调整装置包括调整螺杆、液压调整装置等。
二、工作部件设计除了整体结构设计，颚式破碎机的工作部件设计也是至关重要的。
1.进料口和出料口：进料口和出料口设计合理与否直接影响破碎机的出料粒度和生产能力。
进料口需要保证物料顺利进入破碎腔，避免堵塞和漏料现象；出料口需要具有适当的尺寸和形状，以便物料的顺利排出。
2.破碎腔设计：破碎腔的设计与物料的破碎效果密切相关。
破碎腔的形状和内衬板的选择需根据物料的硬度、粒度和磨损情况进行合理设计。
腔体的形状应具有利于物料的混合和分散，以提高破碎效率和产品质量。
3.破碎板设计：破碎板是颚式破碎机的关键部件，其设计需考虑到工作条件的多变性和破碎物料的特性。
破碎板的结构设计应能够提供足够的破碎力和剪切力，以实现高效的破碎作业。
三、安全和环保设计在颚式破碎机的结构设计中，安全和环保因素也需要充分考虑。
1.安全设计：破碎机工作时，由于高速转动的零部件和冲击力的存在，存在一定的安全风险。
因此，需要在结构设计中设置安全保护装置，如安全防护罩、安全开关等，以避免操作人员的误操作和事故的发生。
颚式破碎机配件-鄂板
颚式破碎机配件-肘板配件名称：肘板配件别名：肘板、肘垫板、肘板头、前肘垫板、后肘垫板、S板、推力板、前推力板、后推力板、波浪板适用对象：颚式破碎机、鄂式破碎机、颚破、鄂破、老虎口配件材质：高锰钢、优质高锰钢、新型复合材料、改性高锰钢、新型高锰钢、超高锰钢、超强高锰钢、变质高锰钢、新型高锰钢适用物料：广泛用于矿山、冶炼、建材、公路、铁路、水利和化工行业中各种矿石与大块物料的中等粒度破碎发货地点：河南省巩义市小关镇杜沟工业园区配件品牌：郑州玉升是否加工定制：是配件型号：各种型号配件价格：面议订货量/件：不限付款方式：现金、网银支付（支持信用卡）、快捷支付、支付宝余额付款配件用途：颚式破碎机肘板（或称鄂破机肘版）是经过精确计算的铸铁件，用于调整排料口大小，以及补偿颚板、肘板和肘板垫之间磨损的机构。
它不只是传力构件，而且也是破碎机的保险零件。
当破碎机中落入不能破碎的物料而使机器超过平常负荷时，肘板就立即折断，破碎机停止工作，从而避免整个机器的损坏。
肘板和肘板垫采用滚动接触方式，正常使用情况下很少磨擦，只需在其接触表面上涂上一层润滑脂即可。
配件介绍：颚式破碎机肘板按结构组成分为组装式和整体式两种。
简摆颚式破碎机使用的肘板为组装式结构。
它是由一个肘板体与两个肘板头连接后组装而成的。
这样就可以只更换易磨损报废的肘板头以节省易耗件金属。
由于用在大型颚式破碎机上的这种肘板较重，因此这种颚式破碎机肘板都应设计起吊环。
复摆颚式破碎机上使用的为整体式肘板，因为其重量和尺寸都比较小。
因此，对破碎层状物料，要求产品粒度较高的条件下，不宜采用平滑肘板（推力板）；对于破碎腐蚀性很强的极坚硬物料，为延长肘板（推力板）寿命，也可采用平滑肘板（推力板）。
为了保证产品粒度和形状，通常还是采用三角形或梯形肘板（推力板）。
按肘头与肘垫（或称肘板衬垫）的连接型式，可分滚动型与滑动型两种。
颚式破碎机肘板与衬垫之间传递很大的挤压力，并受周期性冲击载荷。

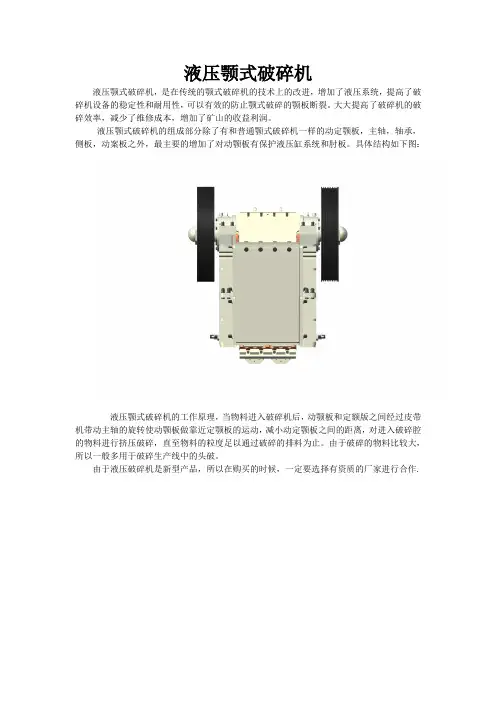

液压颚式破碎机
液压颚式破碎机
液压颚式破碎机，是在传统的颚式破碎机的技术上的改进，增加了液压系统，提高了破碎机设备的稳定性和耐用性，可以有效的防止颚式破碎的颚板断裂。
大大提高了破碎机的破碎效率，减少了维修成本，增加了矿山的收益利润。
液压颚式破碎机的组成部分除了有和普通颚式破碎机一样的动定颚板，主轴，轴承，侧板，动案板之外，最主要的增加了对动颚板有保护液压缸系统和肘板。
具体结构如下图：
液压颚式破碎机的工作原理，当物料进入破碎机后，动颚板和定额版之间经过皮带机带动主轴的旋转使动颚板做靠近定颚板的运动，减小动定颚板之间的距离，对进入破碎腔的物料进行挤压破碎，直至物料的粒度足以通过破碎的排料为止。
由于破碎的物料比较大，所以一般多用于破碎生产线中的头破。
由于液压破碎机是新型产品，所以在购买的时候，一定要选择有资质的厂家进行合作.。
颚式破碎机培训资料
颚式破碎机培训资料一、颚式破碎机概述颚式破碎机是一种常见的破碎设备，广泛应用于矿山、建筑、公路等工程领域。
它以其结构简单、工作可靠、运行维护成本低等优点而受到了广大用户的喜爱。
本文将介绍颚式破碎机的工作原理、结构组成、维护保养等相关知识，帮助用户更好地了解和使用颚式破碎机。
二、颚式破碎机的工作原理颚式破碎机主要由动颚板、静颚板、摇动机构、调节装置、传动机构等组成。
工作时，电动机带动皮带和偏心轴，使摇动机构摇动，动颚板上下摆动，完成对物料的破碎作业。
物料通过进料口进入颚式破碎机，被夹在动静颚板之间，通过摆动产生的压力将物料破碎成所需粒度。
三、颚式破碎机的结构组成1. 机架：承载整个破碎机的重量，具有足够的强度和刚性。
2. 进料口：物料进入破碎机的通道。
3. 动颚板和静颚板：破碎物料的关键部件，由高耐磨材料制成。
4. 调节装置：调节动静颚板之间的间隙，实现不同粒度物料的破碎需求。
5. 传动机构：包括电机、皮带、偏心轴等，提供动力和运转机制。
6. 出料口：破碎后的物料通过出料口排出。
四、颚式破碎机的操作注意事项1. 在使用颚式破碎机前，应先确认设备安装是否牢固，各部位是否正常运转。
2. 破碎机运行时，不得随意调整动静颚板间隙，以免破碎机损坏或事故发生。
3. 定期检查破碎机的润滑油情况，及时添加或更换。
4. 破碎机运行时，应保证进料均匀，避免严重堵塞现象。
5. 破碎机停机前，应清理出料口，防止物料积聚影响下次使用。
五、颚式破碎机的维护保养1. 定期检查破碎机的紧固件是否松动，如有松动及时拧紧。
2. 每隔一段时间清洗颚式破碎机，防止积聚的物料影响正常运行。
3. 定期更换破碎机润滑油，排查潜在故障。
4. 定期检查机架和关键部位的磨损情况，及时更换损坏的零件。
六、颚式破碎机的故障排除1. 破碎机工作过程中产生噪音大：检查破碎腔内是否有杂物，调整动静颚板间隙。
2. 破碎机工作过程中振动严重：检查机架和关键零件的磨损情况，及时更换损坏的零件。
颚式破碎机液压系统的组成和作用
颚式破碎机液压系统的组成和作用颚式破碎机是一种常见的破碎设备，广泛应用于矿山、建筑、公路、铁路等领域。
颚式破碎机的液压系统是其重要组成部分，它能够为破碎机提供动力和控制，保证破碎机的正常运行。
颚式破碎机液压系统主要由液压站、液压缸、液压马达、液压阀等组成。
液压站是液压系统的核心部件，它由电机、泵、油箱、油管等组成。
电机带动泵将液压油从油箱中吸入，通过油管输送到液压缸和液压马达中，从而实现对破碎机的动力输出和控制。
液压缸是颚式破碎机液压系统中的重要部件，它能够将液压能转化为机械能，推动颚板进行破碎作业。
液压缸的作用是通过液压油的压力，使缸体内的活塞向外推动，从而推动颚板进行破碎作业。
液压缸的结构简单，但是其工作稳定可靠，能够满足颚式破碎机的高强度工作要求。
液压马达是颚式破碎机液压系统中的另一个重要部件，它能够将液压能转化为机械能，驱动破碎机的旋转部件。
液压马达的作用是通过液压油的压力，使马达内的转子旋转，从而驱动破碎机的旋转部件进行破碎作业。
液压马达的结构复杂，但是其工作效率高，能够满足颚式破碎机的高速旋转要求。
液压阀是颚式破碎机液压系统中的控制部件，它能够控制液压油的流量和压力，实现对破碎机的精确控制。
液压阀的作用是通过控制液压油的流量和压力，实现对液压缸和液压马达的控制，从而实现对破碎机的精确控制。
液压阀的结构复杂，但是其控制精度高，能够满足颚式破碎机的高精度控制要求。
颚式破碎机液压系统是其重要组成部分，它能够为破碎机提供动力和控制，保证破碎机的正常运行。
液压系统的组成包括液压站、液压缸、液压马达、液压阀等，它们各自承担着不同的作用，共同协作，实现对破碎机的高效、稳定、精确控制。
第2章颚式破碎机
设备性能
产量要求
根据实际生产需求，选择能够满足产量要求 的颚式破碎机。
考虑设备的破碎效率、能耗、噪音等性能指 标，选择性能优良的颚式破碎机。
02
01
厂家信誉及售后服务
选择有良好信誉和售后服务的厂家，确保设 备质量和后续维护。
04
03
设计参数确定方法
后肘板断裂频繁
后肘板除传递动力外还靠其强度的不 足起保险作用，除了肘板中部强度过 低，其强度不足以克服因正常破碎矿 石产生的破碎力而损坏外，可能是拉 杆与拉杆座之间磨损，使拉杆有效长 度增长，肘板的啮角发生变化，使肘 板受力状况恶化，或肘板与肘板垫之 间不平行，有偏斜，或肘板垫磨损严 重等。
常见故障现象描述
现状
目前，国内外众多企业都在研发和生产各种类型的颚式破碎机，以满足不同客 户的需求。同时，随着环保意识的提高和资源的日益紧缺，高效、节能、环保 的颚式破碎机成为市场的主流。
应用领域与市场需求
应用领域
颚式破碎机广泛应用于矿山、冶金、建材、化工等领域，用于破碎各种硬度的矿石和岩石。在矿山领域，颚式破 碎机通常作为初级破碎设备，对大块矿石进行粗碎；在建材领域，颚式破碎机可用于生产各种规格的砂石骨料。
谢谢聆听
调试过程检查项目清单
空载试车
在无负载情况下启动颚 式破碎机，观察设备运 行是否平稳，有无异常
声响。
负载试车
在逐渐增加负载的情况 下，检查设备的破碎效 果、产量及能耗等指标
。
润滑系统检查
确保润滑系统工作正常 ，油压、油温在规定范
围内。
电气系统检查
检查电气系统的接线是 否正确，各电器元件工
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
颚式破碎机配件详细介绍
颚式破碎机配件主要是指易损件，是颚式破碎机主要运转部件，在长期工作中很容易磨损，需要定期更换，以保证颚式破碎机可以稳定高效的工作。
配件主要包括：颚式破碎机边护板、颚式破碎机齿板、颚式破碎机肘板和三角带等。
下面就详细介绍一下这些配件。
1、颚式破碎机边护板。
边护板位于固定齿板和活动齿板之间，为优质高锰钢铸件，在整个机体中主要是保护颚式破碎机机架壁。
2、颚式破碎机齿板。
活动颚板和固定颚板均为优质高锰钢铸件，为延长其使用寿命，其形状设计成上、下对称，即当一端磨损后可调头使用。
活动齿板和固定齿板是石料破碎时主要的受用地，活动齿板是安装在动颚上，以保护动颚。
3、颚式破碎机肘板。
肘板是经过精确计算的铸铁件。
它不只是传力构件，而且也是破碎机的保险零件。
当破碎机中落入不能破碎的物料而使机器超过平常负荷时，肘板就立即折断，破碎机停止工作，从而避免整个机器的损坏。
肘板和肘板垫采用滚动接触方式，正常使用情况下很少磨擦，只需在其接触表面上涂上一层润滑脂即可。
整部件是用于调整排料口大小，以及补偿颚板、肘板和肘板垫之间磨损的机构。
4、颚式破碎机三角带。
三角带是在电动机传送动力时，由三角皮带连接电动机皮带轮和槽轮，驱动偏心轴，使动颚按预定轨迹作往复运动。
用户购买颚式破碎机时一定要好好选择，最好选择质量好、售后服务也好的生产厂家。
因为设备质量好才能使用时间长，同时售后服务好也会节省用户很多困难。
如需详细了解，可去。
