安装工程管线综合排布原则1.1总体原则管线优先水平排布，当水平排布不开时，遵循风管上、电气桥架中、水下的原则布置,风管布置在上方，桥架和水管在同一高度时，水平分开布置；在同一垂直方向时，桥架在上，水管在下进行布置，综合协调，利用可用的空间，尽可能保证施工和检修有可操作的空间。
1.2避让原则分支管让主干管，小管让大管，有压管让无压管，给水管让排水管，常温管让高温、低温管，气体管让水管,金属管让非金属管，工程量小的管让工程量大的管,技术难度小的管让管件阀门多的管。
1.3管道间距布置管道间距时，要考虑水管外壁、空调水管、空调风管保温层的厚度，电气桥架、水管外壁距离墙壁的距离不得小于IoOmm;直管段风管距离墙壁距离不得小于15Omm;沿结构墙需90度拐弯风管及有消音器、较大阀部件等区域，根据实际情况确定距墙柱S巨离，管线布置时考虑无压管道德坡度，不同专业管线间距离，尽量满足现场施工规范要求；1.4机电末端布置整个管线的布置过程中要考虑后期送回风口，灯具、烟感探头、喷淋头等安装内容，合理布置吊顶区域机电各末端在吊顶上的分布。
1.5垂直排布原则保温管在上，非保温管道在下，热介质管道在上，冷介质管道在下，气体介质管道在上，液体介质管道在下，高温管道在上，低温管道在下，金属管道在上，非金属管道在下，不经常检修的管道在上，经常检修的管道在下。
1.6合理优化1若走道需要排烟，通过调整排烟风机房或者排烟竖井的位置,走廊内尽量不走排烟风管。
2车库内的通风排烟风管、消防干管、自喷干管、采暖干管及电气桥架尽可能地布置在车位上方，并且贴墙或者是柱边缘布置,以便保证车道的净高要求。
3能设置在夹层或者屋顶等公共区域的管线及设备,严禁设置在房间及储藏间内。
4设备及电气管线尽可能地集中合理布置,电气桥架和水管及风管的水平及垂直净距≤100mm;设备管道之间的净距≤50mm05风管、消防干管及电气桥架必需布置于房间时，要紧靠墙体并梁底敷设,便于后期局部吊顶,影响商铺主空间吊顶及视觉效果。
管线综合布置的一般原则
管线综合布置的一般原则(1)采用城市统一的坐标和标高系统。
(2)地下管线一般自建筑向道路中心线由近到远敷设。
其一般的顺序为：电讯管、缆一电力电缆一热力管线一煤气管线一给水管线一雨水管线一污水管线(3)为了便利管线综合和管理工作，对各种管线在市政道路下的位置，大中城市一般均有基本定位，各城市可以统一规定各类管线在道路上的方位。
如规定电力电缆、煤气、污水管线布置在道路的东侧或南侧；电讯、热力、给水、雨水管线布置在道路的西侧和北侧。
在作小区管线综合时，规划设计单位宜遵循当地的上述规定，并结合小区实际，统一合理地解决各类管线的位置。
这是小区工程管线综合的关键。
(4)各类地下管线在处理竖向位置时，由地面向下的顺序一般为：电讯管、缆一热力电缆一电力管线一煤气管线一给水管线一雨水管线一污水管线其中，要点是电讯管缆应在其他管线之上，而污水管线则应在其他管线的最下方。
(5)所有管线均应力求短捷，少转变、少交叉，尽量和道路平行或垂直敷设；当管线必须转弯敷设时，其转弯半径应符合有关规定。
(6)当几条管线交叉布置发生矛盾时，一般应以压力流管道避让重力流管道；小管径管道让大管径管道；技术要求低的管线让技术要求高的管线；新建管线让己建的永久管线。
(7)所有管线提倡直埋，除明沟排(雨)水外，一般不做地下管沟如电缆沟、暖气沟等：地下管线的上部覆土深度应符合地下管线最小覆土深度表(见表2 -3 - 21)的要求。
(8)各类管线之间及其与其他建筑、设施的最小水平、垂直间距应符合地下管线最小垂直挣距表(见表2-3 - 22)和地下管线交叉最小垂直净距表(见表2-3 - 23 )的要求。
(9)为了方便旋工、检修和不影响交通，地下管线尽可能不要布置在交通频繁的机动车道下面，可优先考虑敷设在绿地或人行道下面，尤其是小口径给水管、煤气管、电力、电讯管缆。
其次，才考虑布置在非机动车道下面。
大管径的给水管、雨水管、污水管等较少检修的管道才可布置在机动车道下面。
市政工程管线一般布置原则
管线的常用布置原则：1.1给水工程管线给水管道一般布置在城市道路的东南侧(也有设置在道路东北侧的,此为地方做法)的人行道下面，距人行道路缘石0。
5-0.8米，给水管管顶覆土深度大于当地冻土深度并满足规范规定的最小覆土深度，在人行道下覆土深度不小于0.6米，在车行道下不小于0。
7米，一般埋深在1.5～2。
0米.1.2污水工程管线污水管道一般布置在道路西北侧（也有设置在道路西南侧的，此为地方做法）的非机动车道和车行道下，在人行道下覆土深度不小于0.6米，在车行道下不小于0.7米，一般埋深控制在2。
5～5。
0米，不宜超过7米，超过7米时应设置污水提升泵站.1。
3雨水工程管线雨水管道一般布置在道路中央，雨水管道沿道路布置。
雨水管道起始端覆土深度不小于0.7米，终端埋设深度不大于3.5米。
雨水排放口内顶尽量控制在常水位以上,尽量减少淹没出流.1。
4电力工程管线电力线路的布置尽量沿公路和区内道路，为减少占地和投资，配电线路一般布置在道路的东南侧以减少交叉、跨越和对电信线路的干扰。
1.5电信工程管线（弱电）电信布置于道路的西北侧非机动道下或人行道下。
1.6燃气工程管线燃气干管沿区内主要道路布置，主要燃气管道连成环网，保证供气安全。
中压燃气管通常布置在道路西侧、北侧慢车道、人行道或绿化带中；覆土深度在机动车道下不小于0。
8米，在非机动车道下不小于0。
6米，若与其它管道交叉时可作适当调整。
地方做法莆田市城市规划设计研究院--东峤村庄规划根据莆田市习惯做法，电力电缆设在道路的西(北)侧人行道上，并靠后道路红线；电信线和燃气管远离电力线设在道路的东（南）侧，电信线敷设于慢车道下，以利于机械化施工，而燃气管尽量安排在人行道下。
污水管远离燃气管布置在道路的西（北)侧；给水管远离污水管布置在道路的东（南）侧；雨水管布置在道路中心线下。
给水、污水等管线一般布置在道路路面下；电信、煤气等管线一般布置在人行道或绿化带下，其中电信管线原则上布置在道路的北侧和西侧；电力等管线原则上布置在道路的南侧和东侧。
管线布置的原则和要求

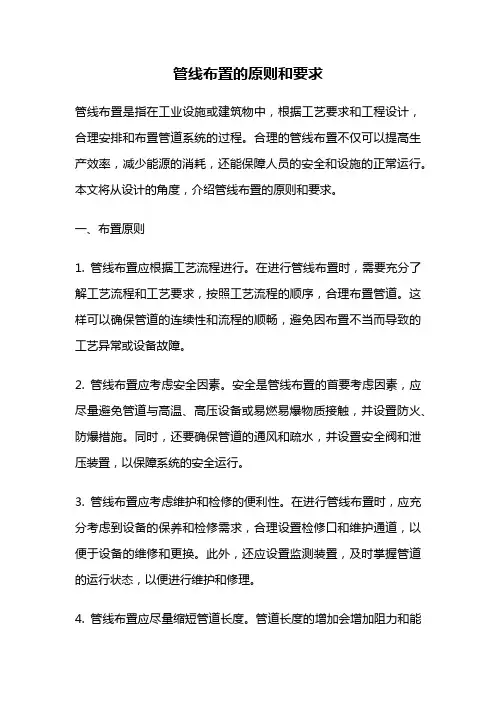

管线布置的原则和要求管线布置是指在工业设施或建筑物中，根据工艺要求和工程设计，合理安排和布置管道系统的过程。
合理的管线布置不仅可以提高生产效率，减少能源的消耗，还能保障人员的安全和设施的正常运行。
本文将从设计的角度，介绍管线布置的原则和要求。
一、布置原则1. 管线布置应根据工艺流程进行。
在进行管线布置时，需要充分了解工艺流程和工艺要求，按照工艺流程的顺序，合理布置管道。
这样可以确保管道的连续性和流程的顺畅，避免因布置不当而导致的工艺异常或设备故障。
2. 管线布置应考虑安全因素。
安全是管线布置的首要考虑因素，应尽量避免管道与高温、高压设备或易燃易爆物质接触，并设置防火、防爆措施。
同时，还要确保管道的通风和疏水，并设置安全阀和泄压装置，以保障系统的安全运行。
3. 管线布置应考虑维护和检修的便利性。
在进行管线布置时，应充分考虑到设备的保养和检修需求，合理设置检修口和维护通道，以便于设备的维修和更换。
此外，还应设置监测装置，及时掌握管道的运行状态，以便进行维护和修理。
4. 管线布置应尽量缩短管道长度。
管道长度的增加会增加阻力和能源消耗，因此在进行管线布置时，应尽量减少管道的长度。
可以通过合理选择管道的走向和布置方式，使管道的长度最小化，从而降低能源的消耗和运行成本。
二、布置要求1. 管线布置应符合相关标准和规范。
在进行管线布置时，应严格按照国家相关标准和规范进行设计和施工，确保管道的质量和安全。
同时，还要考虑到工艺的特殊要求，根据具体情况进行适当的调整和优化。
2. 管线布置应合理安排管道间距和管道高度。
管道间距的设置要考虑到设备的安装和维护空间，以及人员的通行需求。
管道高度的设置要考虑到设备的高度和操作的便利性，避免出现高度过低或过高的情况。
3. 管线布置应根据流体的性质进行。
不同的流体具有不同的性质和要求，因此在进行管线布置时，需要根据流体的性质，选择合适的管道材料和管道直径，并设置相应的阀门和附件，以确保流体的正常运行和控制。
城市综合管廊工程技术规范管线布置与安装要求
城市综合管廊工程技术规范管线布置与安装要求一、引言城市综合管廊工程作为现代城市建设的重要组成部分，为城市的发展提供了便利。
本文将详细介绍城市综合管廊工程技术规范中与管线布置与安装相关的要求。
二、管线布置要求1. 管线布置原则管线布置应遵循以下原则：（1）合理布置：根据管线的功能和使用需求，合理规划管线的布局，确保各管线之间的合理距离和交叉协调。
（2）优化布局：考虑管线的维修与管理，尽量减少管线的纵深埋设，以便于日常的维护与检修。
（3）管线保护：将绿化、交通、给水等管网与其他地下设施的管线进行合理隔离，确保管线的安全运行。
2. 管线布设要求（1）管线材质选择：根据工程的性质和使用环境，选择适合的管线材质，如钢管、钢塑复合管、塑料管等，并确保其耐腐蚀、抗压、密封等性能。
（2）纵向布置：管线的纵向布置应遵循设计要求，根据地形条件和工程需要确定纵向坡度，以保证管线的自然排水和正常运行。
（3）横向布置：横向管线的布置应考虑地下设施的相互影响和施工的便捷性，避免交叉冲击和相互干扰，确保各管线安全、稳定地布设。
三、管线安装要求1. 安装前准备工作（1）前期调查：在进行管线安装之前，需进行地质调查和地下管线勘察，了解地下管道的分布和埋设情况，以便合理选择安装方案。
（2）管线检查：对待安装的管线进行检查，确保其材质、尺寸、质量符合设计要求，并进行防腐处理和密封处理。
2. 安装过程（1）开挖施工：按照设计要求进行开挖，保证开挖尺寸符合要求，避免破坏周围地下设施，并采取必要的支护措施。
（2）管线敷设：在开挖的沟槽中敷设管线，注意管线的位置、坡度和间距，确保其与其他管道的相互关系。
同时，安装时需保持一定的间隔，方便以后的维修与更换。
（3）连接与封堵：对敷设好的管线进行连接和封堵，确保其连接牢固、无渗漏，以保证管线的正常运行。
四、总结与展望本文对城市综合管廊工程技术规范中与管线布置与安装相关的要求进行了详细介绍。
在城市综合管廊的建设过程中，合理布置和安装管线是确保工程质量的关键。
管线布置原则
管线布置原则
管线布置原则

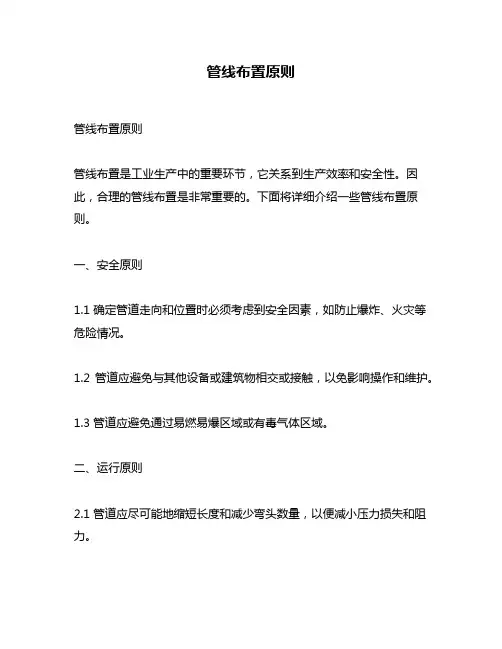

管线布置是工业生产中的重要环节，它关系到生产效率和安全性。
因此，合理的管线布置是非常重要的。
下面将详细介绍一些管线布置原则。
一、安全原则
1.1 确定管道走向和位置时必须考虑到安全因素，如防止爆炸、火灾等危险情况。
1.2 管道应避免与其他设备或建筑物相交或接触，以免影响操作和维护。
1.3 管道应避免通过易燃易爆区域或有毒气体区域。
二、运行原则
2.1 管道应尽可能地缩短长度和减少弯头数量，以便减小压力损失和阻力。
2.2 管道应尽可能地保持水平或倾斜度小于3%。
如果必须上升，则应在上升前加装空气阀门以排除空气，并在下降前加装排水阀门以排除水分。
2.3 在长距离输送时，应根据流量大小选择适当的直径，以确保流量稳定。
三、维护原则
3.1 管道应设置检修孔或检查井，以便维护和清洁。
3.2 管道应设置排气孔或排气阀门，以便排除管道内的空气。
3.3 管道应设置放水孔或放水阀门，以便排除管道内的水分。
四、经济原则
4.1 管道的直径应根据流量大小选择适当的规格。
过大的管径会增加成本，而过小的管径会增加压力损失。
4.2 管道应尽可能地减少弯头数量和长度，以减少材料和安装成本。
4.3 管道应尽可能地利用现有设备和建筑物，以减少新设备和建筑物的
投资。
五、美观原则
5.1 管道应尽可能地隐藏在墙壁、地面或天花板等隐蔽处，以保持场所整洁美观。
5.2 管道颜色应与周围环境协调一致，避免突兀感。
5.3 在必要时可以采用覆盖物或保护罩等措施来保护管道，并使其更美观。
市政工程管线一般布置原则

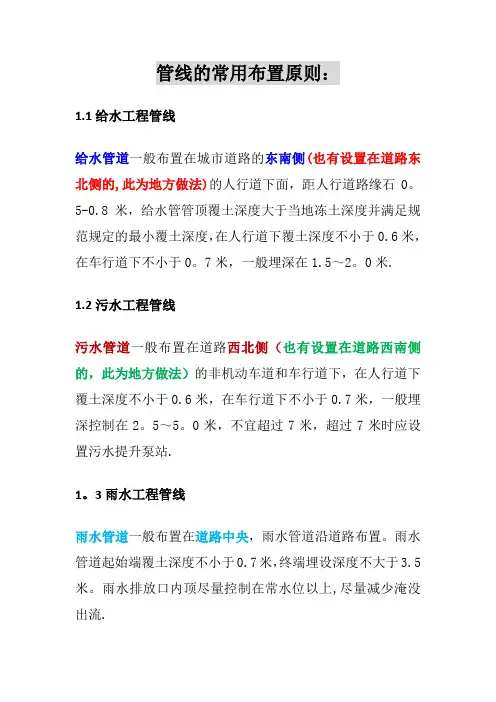

管线的常用布置原则：1.1给水工程管线给水管道一般布置在城市道路的东南侧（也有设置在道路东北侧的，此为地方做法）的人行道下面，距人行道路缘石0.5-0.8米，给水管管顶覆土深度大于当地冻土深度并满足规范规定的最小覆土深度，在人行道下覆土深度不小于0.6米，在车行道下不小于0.7米，一般埋深在1.5～2.0米。
1.2污水工程管线污水管道一般布置在道路西北侧（也有设置在道路西南侧的，此为地方做法）的非机动车道和车行道下，在人行道下覆土深度不小于0.6米，在车行道下不小于0.7米，一般埋深控制在2.5～5.0米，不宜超过7米，超过7米时应设置污水提升泵站。
1.3雨水工程管线雨水管道一般布置在道路中央，雨水管道沿道路布置。
雨水管道起始端覆土深度不小于0.7米，终端埋设深度不大于3.5米。
雨水排放口内顶尽量控制在常水位以上，尽量减少淹没出流。
1.4电力工程管线电力线路的布置尽量沿公路和区内道路,为减少占地和投资,配电线路一般布置在道路的东南侧以减少交叉、跨越和对电信线路的干扰。
1.5电信工程管线（弱电）电信布置于道路的西北侧非机动道下或人行道下。
1.6燃气工程管线燃气干管沿区内主要道路布置，主要燃气管道连成环网，保证供气安全。
中压燃气管通常布置在道路西侧、北侧慢车道、人行道或绿化带中；覆土深度在机动车道下不小于0.8米，在非机动车道下不小于0.6米，若与其它管道交叉时可作适当调整。
地方做法莆田市城市规划设计研究院——东峤村庄规划根据莆田市习惯做法，电力电缆设在道路的西（北）侧人行道上，并靠后道路红线；电信线和燃气管远离电力线设在道路的东（南）侧，电信线敷设于慢车道下，以利于机械化施工，而燃气管尽量安排在人行道下。
污水管远离燃气管布置在道路的西（北）侧；给水管远离污水管布置在道路的东（南）侧；雨水管布置在道路中心线下。
给水、污水等管线一般布置在道路路面下；电信、煤气等管线一般布置在人行道或绿化带下，其中电信管线原则上布置在道路的北侧和西侧；电力等管线原则上布置在道路的南侧和东侧。
道路管线布置原则
道路管线布置原则合同甲方（建设方）：_____________________________________地址：_____________________________________________联系电话：__________________________________________法定代表人：_______________________________________乙方（施工方）：_____________________________________地址：_____________________________________________联系电话：__________________________________________法定代表人：_______________________________________为确保道路工程中的管线布置合理、安全、符合相关法规标准，甲乙双方根据《中华人民共和国建筑法》等相关法律法规，经过协商一致，制定本合同，以明确双方的权利与义务，并保障项目顺利实施。
一、工程概况1.1 工程名称：_________________________________________1.2 工程地点：_________________________________________1.3 管线种类：_________________________________________1.4 合同期限：自______年___月___日起至______年___月___日止。
二、管线布置原则2.1 甲乙双方应遵循以下基本原则进行管线布置：2.1.1 安全原则：所有管线的布置应确保其安全性，避免对交通、建筑及其他市政设施造成隐患，严格按照国家及地方标准执行；2.1.2 高效利用空间原则：合理安排各类管线，充分利用地下和地面空间，避免资源浪费；2.1.3 综合协调原则：各种管线应尽量集中布置，避免交叉和重复开挖，确保施工和维护的便利性；2.1.4 环境保护原则：管线布置过程中应尽量减少对环境的影响，保护周围的自然资源和生态环境；2.1.5 可维护性原则：管线布置应考虑后续维护的便利性，尽可能避免管线之间的干扰，预留足够的维护空间。
