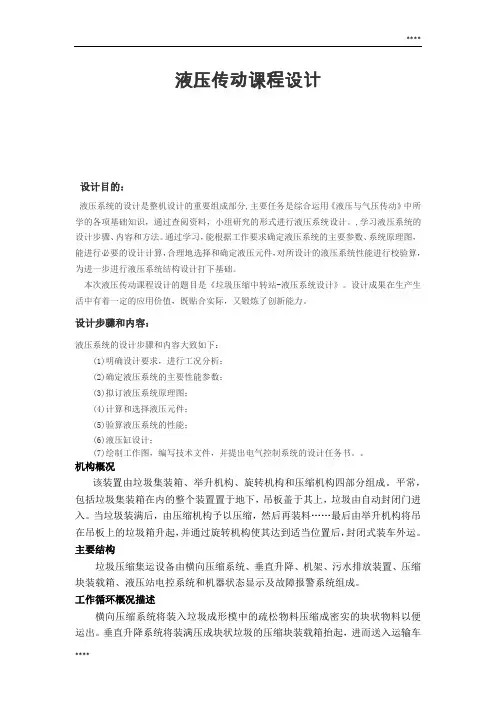

液压传动课程设计设计目的：液压系统的设计是整机设计的重要组成部分,主要任务是综合运用《液压与气压传动》中所学的各项基础知识，通过查阅资料，小组研究的形式进行液压系统设计。
,学习液压系统的设计步骤、内容和方法。
通过学习，能根据工作要求确定液压系统的主要参数、系统原理图，能进行必要的设计计算，合理地选择和确定液压元件，对所设计的液压系统性能进行校验算，为进一步进行液压系统结构设计打下基础。
本次液压传动课程设计的题目是《垃圾压缩中转站-液压系统设计》。
设计成果在生产生活中有着一定的应用价值，既贴合实际，又锻炼了创新能力。
设计步骤和内容：液压系统的设计步骤和内容大致如下：(1)明确设计要求，进行工况分析；(2)确定液压系统的主要性能参数；(3)拟订液压系统原理图；(4)计算和选择液压元件；(5)验算液压系统的性能；(6)液压缸设计；(7)绘制工作图，编写技术文件，并提出电气控制系统的设计任务书。
机构概况该装置由垃圾集装箱、举升机构、旋转机构和压缩机构四部分组成。
平常，包括垃圾集装箱在内的整个装置置于地下，吊板盖于其上，垃圾由自动封闭门进入。
当垃圾装满后，由压缩机构予以压缩，然后再装料……最后由举升机构将吊在吊板上的垃圾箱升起，并通过旋转机构使其达到适当位置后，封闭式装车外运。
主要结构垃圾压缩集运设备由横向压缩系统、垂直升降、机架、污水排放装置、压缩块装载箱、液压站电控系统和机器状态显示及故障报警系统组成。
工作循环概况描述横向压缩系统将装入垃圾成形模中的疏松物料压缩成密实的块状物料以便运出。
垂直升降系统将装满压成块状垃圾的压缩块装载箱抬起，进而送入运输车内外运。
压缩块装载箱贮装散料垃圾以备压缩成块。
污水排放装置将压出的污水滤除排放。
装载箱托架将装载箱托起。
液压站为整个装置提供动力。
电控系统控制设备运行工艺过程。
机械状态显示和报警系统能清晰的反映设备运行状态，保障设备运行安全可靠。
操作工艺过程结构草图如下：如草图示意，首先垂直升降系统(1)将垃圾箱送入垃圾压缩装置(4)内。
浅谈环卫生活垃圾压缩车液压系统的使用
浅谈环卫生活垃圾压缩车液压系统的使用摘要：改革开放以来，国家城市化发展不断提速，城市规模不断扩大，生活垃圾处理难题逐渐凸显。
环卫生活垃圾压缩车因其快速高效的垃圾处理能力，城市对它的使用需求和依赖程度越发强烈。
环卫生活垃圾压缩车通常使用液压系统提供动力，本文主要从车辆涉及液压系统的主要动作部件和控制回路两个方面浅谈环卫生活垃圾压缩车液压系统的使用。
关键词：环卫生活垃圾压缩车液压系统主要动作部件控制回路环卫生活垃圾压缩车的主要功能是将普通生活垃圾通过大压力压缩成密度高、尺寸小且规则的垃圾块，以便运输。
液压系统因其在提供超高压力方面的巨大优势，而成为环卫生活垃圾压缩车的首选压力来源，同时也是该车辆的核心系统。
1.环卫生活垃圾压缩车的主要动作部件本文主要研究一种车尾自装卸式环卫生活垃圾压缩车，分析其垃圾压缩结构，对其液压系统的主要动作部件和工作原理分别进行详细解读。
该型车辆的垃圾压缩结构主要包括压缩箱和装填器。
压缩箱主要由推板和箱体组成，装填器主要包括机械臂、刮板、滑板、锁定装置。
以上结构均由液压系统提供动力，从而完成大扭矩动作，实现垃圾的装卸和压缩，以下分别对各动作部件进行分析。
（1）机械臂机械臂的作用是将垃圾桶内的垃圾倒入压缩箱内。
该型环卫生活垃圾压缩车的压缩箱箱口位置较高，需先将垃圾桶抬升至箱口处再进行倾倒动作。
机械臂在该过程的分步动作为：（a）机械夹具加持固定垃圾桶，由升降油缸提供动力平稳地将桶抬升至设定高度（箱口位置）；（b）机械臂的连杆机构驱动固定有垃圾桶的机械夹具向压缩箱内翻转，将桶内垃圾倒入压缩箱内；（c）连杆机构驱动固定有空桶的机械夹具向后翻转；（d）机械臂夹持着垃圾桶下降至地面后松开夹具。
该操作过程对动作的平稳型要求高，而且要求机械臂可以输出大扭矩，不然会导致垃圾洒落或桶掉落等意外情况。
（2）刮板、滑板刮板和滑板需联动配合完成送料、压缩动作。
滑板和刮板动作相互配合，将压缩箱底部散落的垃圾，集中送入箱内压料区进行压缩。
移动式压缩箱设备工作原理
移动式压缩箱设备工作原理移动式压缩箱设备是一种常用于垃圾处理行业的设备，用于将垃圾进行压缩和打包，以减少垃圾的体积，方便运输和处理。
其工作原理主要包括收集、压缩和包装三个环节。
在垃圾产生的地方设置收集点，将垃圾投放到移动式压缩箱设备中。
这些设备通常具有一个大容量的储存空间，可以容纳大量的垃圾。
垃圾收集点可以根据需要设置在不同的地点，例如小区内、商业区、公共场所等。
当垃圾投放到移动式压缩箱设备中后，设备会启动压缩机制。
压缩机制主要通过液压系统实现。
液压系统由液压泵、液压缸和液压油箱组成。
液压泵通过提供高压液压油驱动液压缸的活塞运动，从而实现对垃圾的压缩。
液压油箱则负责存储液压油，并保持液压系统的正常运行。
液压缸是移动式压缩箱设备的核心部件。
它通常由一个活塞和两个活塞杆组成。
当液压泵提供高压液压油时，液压缸的活塞会向下运动，施加压力到垃圾上方，将垃圾压缩。
随着液压泵提供的液压油压力增加，垃圾的体积会进一步减小，从而达到压缩的效果。
在垃圾被压缩后，移动式压缩箱设备将开始进行包装。
包装主要通过自动封口机实现。
自动封口机通过封口带将压缩后的垃圾进行封口，以防止垃圾在运输过程中散落或污染环境。
同时，封口还可以有效地防止异味的扩散。
在包装完成后，移动式压缩箱设备可以通过车辆进行运输。
这些设备通常具有一定的移动性，可以通过拖车或卡车进行搬运。
运输过程中，设备内部的垃圾将不会散落，保持良好的密封性。
一旦到达垃圾处理场所，移动式压缩箱设备可以进行垃圾的卸载。
卸载主要通过启动卸料系统实现。
卸料系统通常由液压缸和卸料门组成。
液压缸通过液压泵提供的液压油驱动，打开卸料门，将垃圾从设备中卸出。
移动式压缩箱设备通过收集、压缩和包装等环节，将垃圾进行压缩和打包，以减少垃圾的体积和方便运输和处理。
其工作原理主要包括液压系统的运作、压缩机制的实现、自动封口机的操作和卸料系统的启动。
这些环节的协同作用使得移动式压缩箱设备成为垃圾处理行业中一种高效、方便的设备。
地埋式垃圾箱压缩装置的液压系统设计
地埋式垃圾箱压缩装置的液压系统设计作者：李芳来源：《农业科技与装备》2019年第06期摘要：针对我国的垃圾处理需求及垃圾处理设备研发情况，设计地埋式垃圾压缩装置，由压缩装置使垃圾变成具有一定密度的块，通过减小垃圾体积增大垃圾转运量。
根据分析压缩过程的负载和运动，设计各部分的液压回路，实现垃圾的压缩处理。
关键词：压缩装置;生活垃圾;设计;液压中图分类号：X705文献标识码：A文章编号：1674-1161（2019）06-0024-03当前，发达国家的综合垃圾处理设施比较完善，垃圾压缩装置自动化和机械化程度高，但价格比较昂贵。
我国的垃圾处理装置主要借鉴国外的技术和理论，以模仿和改造压缩装置为主，在垃圾处理方面有待完善。
针对国垃圾转运问题，设计地埋式垃圾压缩装置，由压缩装置使垃圾变成具有一定密度的块，通过减小垃圾体积增大垃圾转运量，提高转运效率。
1 地埋式垃圾压缩装置的总体设计方案1.1 垃圾压缩装置工作原理地埋式垃圾压缩装置主要是由举升部分、压缩装置、箱体、开关门部分和锁门部分组成。
其工作流程如图1所示。
首先，打开储存部分的门，垃圾车将松散垃圾从箱体顶部的入料口倒入储存部分，盖上盖子。
压缩装置工作，在液压缸推动下将垃圾反复推压成块，箱满时蜂鸣报警，提示将垃圾块推出。
垃圾压缩装置在顶升油缸的驱动下举升出地面，推出装置的出料口与垃圾转运车对接。
出料口闸门处的锁紧扣打开后，闸门在液压缸控制下开启，将垃圾块推至垃圾车，再自动将垃圾箱回位。
如此循环，完成垃圾的压缩、推出、转运。
1.2 垃圾压缩装置垃圾压缩装置由双作用伸缩式多级液压缸、压缩头等构成，由液压站提供动力实现压缩头往复运动，完成垃圾的压缩和推出。
压缩头由型钢和钢板焊接而成，上下各有2个导槽，其在轨道上的运动使压缩头按照一定方向运动。
1.3 举升装置举升装置由8个焊接支架连接举升臂组成。
举升臂主采用型钢焊接结构，由热轧矩形钢、钢板、普通结构钢焊接成架体。
压缩式垃圾车填装器密封面漏水解决方案
第一作者：王云博，男，1987年
生，助理工程师，现从事专用汽
车产品研发工作。
图1 压缩式垃圾⻋填装器锁紧机构原理
1.填装器总成
2.箱体后框
3.锁臂
4.密封条
5.箱体锁钩
3 主要原因分析及解决⽅案
影响填装器密封条压缩量的主要原因有：
图4 后框下端贴板焊接加强（三维⽰意图）
锁臂导板
. All Rights Reserved.
图2 后框密封⾯加焊贴板
3.1.2 后框开裂处理⽅案
a. 将开裂部分割⼀个⻓⽅形豁口，如图3所⽰，然后⽤
⼤于豁口的钢板补焊，周边留5 mm缝隙，满焊；
b. 在后框下端上表⾯贴板焊接加强，如图4所⽰；
图6 锁臂与后框间隙
3.2 填装器锁钩问题处理⽅案
3.2.1 变形处理⽅案
a. 检查锁钩的变形情况，确认是否可校正修复；
图7 锁臂上加焊垫⽚
在锁臂与后框的总间隙满⾜小于
测量箱体密封⾯和填装器密封⾯的间隙是否在
两项均满⾜要求则校正修复原锁座，锁钩校正修复步骤：通过⽕烤、锤击等⽅式对锁钩
图8 锁钩加固
3.2.2 箱体锁钩更换⽅案
a. 先将填装器原锁钩全部割除并将割缝打磨平滑；
b. 控制箱体密封⾯和填装器密封⾯间隙在20 mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
垃圾车压缩填装机构的液压油路
陈秀梅,王科社,刘苍山
The Hydranlic System about the Lif-t up Prime Machine of Dustcart
Chen Xiu -mei,Wang Ke -she,Liu Cang -shan
(北京机械工业学院机械系,北京市清河小营 100085)
摘 要:提出了后装压缩垃圾车两种压缩填装机构液压控制油路的设计。
一种是提拉式压缩填装机构,另一种是推举式压缩填装机构;文章中论述、分析了两种结构的工作原理和特点。
关键词:填装机构;滑板缸;刮板缸;集成块
中图分类号:TH13717 文献标识码:B 文章编号:1000-4858(2003)10-0037-02
收稿日期:2003-04-24
作者简介:陈秀梅(1970)),女,河北沧洲人,讲师,硕士,主要从事液压技术方面的科研和教学工作。
引言
随着21世纪/绿色革命0的到来,垃圾的处理问题也成了环境保护中的一个重要课题。
早在1986年,我国在引进的基础上开发成功了压缩式垃圾车,近年来
其市场迅速扩大,但是仍待发展和成熟。
后装压缩式垃圾车主要由汽车底盘、车厢、填装器、液压油路、气控系统和电气自动控制系统组成。
图1
为该车的整体外形图。
图1 后装压缩式拉圾车
垃圾从车尾倒入填装器后,被自动破碎压缩,挤入封闭车厢。
垃圾被运到处理场后,填装器被举起而敞开车厢后部,在车厢内一个巨大的刮板由前向后运动,把垃圾推出车外。
本文主要介绍垃极车的压缩填装机构的液压油路。
1 垃圾车的压缩填装机构
根据滑板上升的方式不同,将压缩填装机构分为提拉式和推举式两种。
图2a 所示为后装压缩垃圾车压缩填装机构的提拉式机构示意图。
由滑板液压缸有杆腔通高压油提拉滑板,刮板因此被带动拉起。
图2b 所示为后装压缩垃圾车压缩填装机构的推举式机构示意图。
由滑板液压缸无杆腔通高压油推举滑板,刮板
因此被带动拉起。
11滑板缸 21刮板缸 31滑板 41刮板
图2 压缩填装机构
2 垃圾车的压缩填装机构液压油路
图3a 是提拉式填装机构的液压油路块;图3b 是推举式填装机构的液压油路块。
两个专用液压控制油
路块各自结合一个普通换向阀就可分别实现后装压缩动作循环。
3 垃圾车的压缩填装机构液压油路工作原理
1)提拉式填装机构的液压油路工作原理
起动液压泵电机,油液经换向阀进入系统。
A 油口通油箱T,B 油口通高压油P,高压油经B,B1及B2油口同时进入刮板缸有杆腔和测板缸无杆腔,首先单向顺序阀3(8B 1)因外控压力油打开,刮板缸活塞向上运动,同时带动刮板向外摆动作好插入松散垃圾内的准备。
随着B,B2及A2油口压力继续升高,当A2油口达到外控顺序阀之先导阀2的设定压力后顺序阀打开,A2经该顺序阀与B 及B2连通,此时形成了差动连
37
2003年第10期液压与气动
接,滑板缸活塞快速向下运动,使得滑板快速下降插入盛料槽中的松散垃圾。
换向阀换向,B 油口通油箱T 、A 油口通高压油P,高压油P 经单向顺序阀3进入刮板缸无杆腔,刮板缸活塞向下运动,使得刮板向内摆动,盛料槽被清理,垃圾被破碎挤压开始进入主箱中去。
随着A 油口压力继续升高,当A 油口压力达到顺序阀4的设定压力时顺序阀4打开,A 油口压力经顺序阀4进入滑板缸有杆腔,滑板缸活塞向上运动,滑板缸提拉滑板,刮板同时被带动拉起,压入的垃圾继续被高密度压缩,使推出板后退将刮板中的垃圾填装到主箱中去,
完成一个后装压缩动作循环。
图3 填装机构的液压油路块
2)推举式填装机构的液压油路工作原理起动油泵电机,油液经换向阀进入系统。
A 油口通油箱T,B 油口通高压油P,高压油经B,B1及B2油口同时进入刮板缸有杆腔和滑板缸有杆腔,首先单向顺序阀3(16B 1)因外控压力油打开,刮板缸活塞向上运动,带动刮板向外摆动作好插入松散垃圾内的准备。
随着B 油口压力继续升高,当B 油口达到外控顺序阀2(8B 1)的设定压力后顺序阀2打开,滑板缸活塞快速向下运动,带动滑板快速下降,使滑板快速插入盛料槽中的松散垃圾。
换向阀换向,A 油口通高压油P,B 油口通油箱T,高压油P 经单向顺序阀3进入刮板缸无杆腔,刮板缸活塞向下运动,刮板向内摆动盛料槽被清理,垃圾被破碎挤压开始进入主箱中去。
随着A 油口压力继续升高,当A 油口压力达到顺序阀4的设定压力后顺序阀4打开,A 油口压力油经顺序阀4进入滑板缸无杆腔,滑板缸活塞向上运动,推举滑板,刮板同
时被带动拉起,压入的垃圾继续被高密度压缩,使推出板后退将刮板中的垃圾填装到主箱中去。
完成一个后装压缩动作循环。
4 两种液压油路的特点
(1)提拉式填装机构的液压油路是利用滑板缸的有杆腔的力提拉滑板来带动刮板动作,因此可以提供较大的压缩空间;但是其利用滑板缸有杆腔的液压力,使得液压力没有充分被利用。
推举式填装机构的液压油路是利用滑板缸的无杆腔的力推举滑板来带动刮板动作,因此可以充分利用滑板缸无杆腔的液压力,但是相对于前一种方案,该方案的压缩空间受到一定限制而变小。
(2)提拉式填装机构的液压油路通过外控顺序阀2实现差动连接,使得滑板缸快速下降,从而缩短循环周期,提高了工作效率。
(3)为了使各控制、调节元件便于拆装、维修保养和减小安装空间,两种油路均采用集成块连接方式。
(4)单向顺序阀3起平衡阀功能,可避免刮板因垃圾挤压力向外摆动。
而溢流阀1起安全作用限定最大垃圾挤压力。
(5)顺序动作:顺序阀4控制刮板缸和滑板缸的顺序动作。
同时按动作顺序要求顺序阀4的设定压力
必须高于刮板缸的工作压力,但在滑板缸提拉期间,滑板缸的工作压力是较低的,如果顺序阀4采用普通顺序阀,油口A 必须维持很高的开启压力,这样能量损失是很大的,因此这里的顺序阀4采用自锁型顺序阀,即自锁型顺序阀被打开后不管进口压力怎样变化,只要有油液流动将始终保持打开状态,这样将使能量损失减小。
系统的工作效率提高。
5 结束语
环境保护已经是21世纪的首要问题,未来的工业生产将以此为中心。
两种压缩填装机构各有其特点,相信它们的推广和使用必将会使我们人类赖以生存的地球更加美丽和清洁。
