工程测量学实习指导书共16页word资料
工程测量实验指导书
工程测量实验指导书摘要：一、实验目的二、实验原理三、实验仪器与设备四、实验步骤1.准备工作2.测量过程3.数据处理与分析五、实验报告要求六、注意事项正文：【实验目的】本实验旨在使学生掌握工程测量的基本原理和方法，熟练使用测量仪器，培养学生的动手能力和实际操作技能。
【实验原理】工程测量是研究和应用测量理论与技术，对各种工程项目的几何形状、大小、位置及物理特性进行测量、描述和评价的一门学科。
实验中将涉及到测量误差的计算与分析，以及全站仪、经纬仪、水准仪等测量仪器的使用。
【实验仪器与设备】1.全站仪2.经纬仪3.水准仪4.测距仪5.测量标尺6.其他辅助工具【实验步骤】【准备工作】1.检查实验仪器，确保仪器状态良好，功能正常。
2.熟悉实验流程，了解各步骤的操作要点。
3.确定实验场地，做好安全措施。
【测量过程】1.使用经纬仪进行角度测量。
2.使用水准仪进行高差测量。
3.使用全站仪进行距离测量。
4.记录测量数据，整理测量成果。
【数据处理与分析】1.计算测量误差，分析误差来源。
2.对测量数据进行处理，得出最终测量结果。
3.分析实验过程中存在的问题，提出改进措施。
【实验报告要求】1.详细记录实验过程，包括测量数据、计算过程和分析结果。
2.绘制实验成果图，清晰展示测量结果。
3.撰写实验报告，对实验过程和结果进行总结，并提出建议。
【注意事项】1.严格遵守实验纪律，确保实验安全。
2.爱护实验仪器，正确使用和存放。
3.注重实际操作，培养良好的动手能力。
(整理)工程测量学实习指导书
工程测量学实习指导书河北联合大学测绘系工程测量教研室2013年11月工程测量学实习指导书教学实习是工程测量教学的重要组成部分，除验证课堂理论外，还是巩固和深化课堂所学知识的环节，更是培养学生动手能力和训练严格的科学态度和作风的手段。
工程测量实习通过模拟实际现场的形式，引入工程项目制管理模式，通过控制网的建立、道路放样、变形监测、数字化成图软件的应用、隧道贯通测量等多种模块，并在各个模块基础上进行细化，使其更接近工程实际，从而提高解决学生工程中实际测量问题的能力，为今后参加工作打下坚实的基础。
一 实习地点：河北联合大学本部校园内 二 实习内容及日程： 本次工程测量实习共计四周。
工作日的分配可参照以下分配进行： 序号 工作内容 时间要求类别 备 注 1 工程控制网布设 13 A 各组要求在ABC 三类中各选一项为必做项目，D 类为有余力的或提前完成的小组选做。
2 隧道贯通测量 15 A3 道路施工放样 11 B4 纵横断面测量 11 B5 建筑物沉降监测 15 C6 建筑物位移监测15 C 7建筑物立面图的绘制及表面积测量11D三 实习队的组织： 1．实习队领导⑴指导教师：由教研室指派教师担任。
职责：全面组织实习大纲的实施，完成分管工作及相关技术指导。
⑵实习队长：学生班、组长兼任。
职责：协助教师做好本队学生的人员组织工作，执行实习队下达的作业任务，安排组内各成员的工作分工。
⑶质量监督员：每组一人。
职责：根据教学要求和测量规范，检查监督技术质量的执行和完成。
2．实习队分组本次实习以实习小组结合专题实习项目的形式组织学生，每组一般安排6~10人，选实习组长一名，负责本组实习以及和指导教师之间的联系协调。
四 实习成绩的组成1、 出勤（以点名和分工为准）2、 外业成果质量3、 内业成果质量4、组内人员加权平均（根据分工协作等工作量大小定）五特别说明：1、关于技术设计书的编写，除有相关技术文本外，本次实习要求，必须有（1）所需仪器设备清单，（必须详细，小到一个尺垫都要写明）（2）人员安排（每个的分工，这只是安排，界时可调整）（3）时间进度表（因为有和沉降观测位移监测等内容的穿插，故只写出各时间节点的天数）2、关于技术总结的编写，除有相关技术文本外，本次实习要求，组内必须写出每个人的实际工作内容，务必真实详细。
工程测量实习指导书
《工程测量学》实习指导书根据测绘工程专业教学计划安排，在完成工程测量学课堂教学和课内实验任务后，开展为期1周野外综合性教学实习或生产实习。
这次实习与课内实验相比，时间更加集中、内容更加广泛、程序更加系统，它完全从工程测量生产实际出发，加深对书本知识的进一步理解、掌握与综合应用，是培养学生理论联系实际、独立工作能力、综合分析问题和解决问题的能力、组织管理能力等方面的重要教学环节，也是一次具体的、生动的、全面的技术实践活动。
在传授知识、开发智力、综合素质培养方面，具有更加重要的意义。
工程测量学综合性教学实习能使每个学生熟悉工程测量从方案设计到外业与内业作业的全过程，掌握根据测量规范，利用各种手段和技术进行数据采集与数据处理及工程测设的基本方法与技能。
一、实习目的野外教学实习是在课内学完了工程测量学的理论和方法后，模拟或结合实际生产任务所进行的一次综合性实践。
通过1周左右时间的实习，应达到以下目的：1．巩固课堂教学知识，加深对工程测量学基本理论的理解，能够用有关理论指导作业实践，做到理论与实践相统一，提高学生分析问题、解决问题的能力，从而对工程测量学的基本内容得到一次实际的应用，使所学知识进一步巩固、深化；2．对学生进行测量野外作业的基本技能训练，提高动手能力和独立工作能力。
通过实习，熟悉并掌握RTK和全站仪野外数据测量的作业程序及施测方法；3．对野外观测成果的整理、检查和计算。
掌握用CASS软件进行平整场地土方量的数据处理能力以及进行道路纵横断面图的绘制，能够熟练利用RTK对照场地平整数据结果实地放样以及对设计的道路曲线在实地测设的基本技能。
熟悉建筑物沉降观测方案设计的全过程。
4．通过完成工程测量实际任务的锻炼，提高学生独立从事测绘工作的计划、组织与管理能力，培养学生良好的专业品质和职业道德，达到综合素质培养的教学目的。
二、实习组织为便于实习和平行作业，实习队分为若10个实习小组（一般5—6人），各组设组长1人，协助指导教师负责组织本小组的各项实习、仪器的借用与保管、资料的收集与整理等各项具体工作，并处理好与其它实习小组的协调工作。
工程测量实习指导书
工程测量实习指导书一、实习目的和要求实习目的：:通过测量实习对所学内容进一步的理解，加深印象，使所学知识得以巩固和提高，全面掌握测量仪器的使用，实践测、算、绘的技术环节，提高分析问题解决问题的能力；培养同学遵守纪律、密切配合、团结协作的高尚情操和对待工作严肃认真、一丝不苟、实事求是、不畏艰辛的优良作风，为今后从事技术工作奠定坚实的基础。
实习要求：1、掌握S3水准仪仪器、J6经纬仪和全站仪的使用方法；2、掌握导线的测量与计算方法；3、掌握水准的测量与计算方法；4、基本掌握经纬仪测图的方法；5、基本掌握曲线的测设方法（偏角法）；6、基本掌握纵、横断面测量方法二、实习内容（一）仪器检验水准仪、经纬仪各主要轴、线的几何关系是否满足要求，其检验方法详见教材有关内容。
全站仪、反射镜只要外观无损坏，各转动螺旋转动灵活、有效即可。
注意；仪器校正和修理一定要由仪器室老师进行，学生一律不许独自进行。
（二）控制测量1、导线测量1）选点：导线点要选在安全、稳定、视野开阔、便于测图之处，相邻点间要通视，边长不大于200米，点位用钉子标志，红油漆圈之，在其侧注明点号，使之构成闭合导线，总边长0.8公里（四个导线点构成闭合导线，视具体情况可适当调整）。
2）测水平角：用测回法测2测回，半测回互差≤±40″，测回互差≤±40″。
3）导线边长测量与计算（1）全站仪单向观测测2测回，每测回读三次读数，读数互差要小于5毫米取均值为一测回观测值，第二个测回要重新瞄准反射镜后再读数，以便消弱瞄准误差，测回互差要小于5毫米，取两测回的均值作为边长单向个观测值。
（2）竖直角测量测两个测回，测回互差≤±40″，取均值作为最后结果。
（3）气压、气温每测回测一次，取均值为最后结果。
（4）边长要施加加常数、乘常数改正和气象改正（可以忽略大气折光的影响），算出水平距离，对向观测算出的平距互差要小于1/10000，取均值为最后的导线边水平距离。

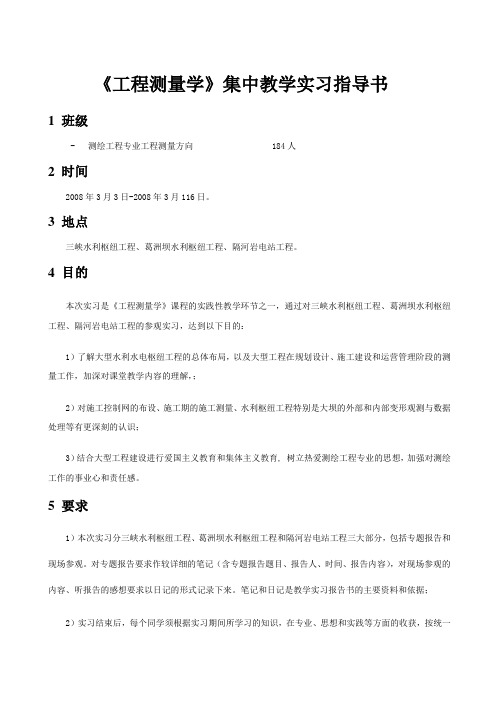

《工程测量学》集中教学实习指导书
《工程测量学》集中教学实习指导书1 班级- 测绘工程专业工程测量方向 184人2 时间2008年3月3日-2008年3月116日。
3 地点三峡水利枢纽工程、葛洲坝水利枢纽工程、隔河岩电站工程。
4 目的本次实习是《工程测量学》课程的实践性教学环节之一，通过对三峡水利枢纽工程、葛洲坝水利枢纽工程、隔河岩电站工程的参观实习，达到以下目的：1）了解大型水利水电枢纽工程的总体布局，以及大型工程在规划设计、施工建设和运营管理阶段的测量工作，加深对课堂教学内容的理解，；2）对施工控制网的布设、施工期的施工测量、水利枢纽工程特别是大坝的外部和内部变形观测与数据处理等有更深刻的认识；3）结合大型工程建设进行爱国主义教育和集体主义教育, 树立热爱测绘工程专业的思想，加强对测绘工作的事业心和责任感。
5 要求1）本次实习分三峡水利枢纽工程、葛洲坝水利枢纽工程和隔河岩电站工程三大部分，包括专题报告和现场参观。
对专题报告要求作较详细的笔记（含专题报告题目、报告人、时间、报告内容），对现场参观的内容、听报告的感想要求以日记的形式记录下来。
笔记和日记是教学实习报告书的主要资料和依据；2）实习结束后，每个同学须根据实习期间所学习的知识，在专业、思想和实践等方面的收获，按统一规格写一份《工程测量学》集中教学实习报告书（封面格式见附页）。
6 纪律和注意事项1）严格遵守组织纪律，一切行动听指挥。
凡是集体活动，要求做到：不迟到，不早退，不漏乘车，有事须向带队老师请假。
2）专题报告时，要认真听课，必须按要求作好笔记，不允许无故缺席。
3）工地参观时，要严格遵守有关规章制度，不能随意进入施工禁地，注意人身安全，不许穿拖鞋和高跟鞋，要认真听取带队的工程技术人员的介绍。
4）严格遵守参观期间的作息时间和学习安排，不单独外出行动，晚上9：30之前必须回到住处。
5）以武汉大学校训“自强、弘毅、求是、拓新”为指导，充分体现当代大学生的精神风貌：朝气蓬勃，团结向上，勤奋好学，谦虚谨慎，遵纪守法，礼貌待人。
工程测量实习指导书
工程测量实习指导书实习指导教师：一、实习要求与纪律1. 目的与要求利用《工程测量》的基本理论、基本知识与基本方法，完成生产实际中的测定和测设工作内容。
测量实习是《工程测量》教学的重要组成部分，除验证课堂理论外，也是巩固和深化课堂所学知识的重要环节，更是培养学生动手能力、团结合作精神、训练严谨的实践科学态度和工作作风的手段。
通过建筑物及道路曲线的测设，渠道的纵横断面测量。
为今后解决上述工程中有关测量工作的实践问题打好基础。
2. 成绩评定测量实习一般是独立于《工程测量》课程的实训课程，与《工程测量》理论课考试成绩分开计算，单独评定成绩，测量实习成绩分定量考核与定性考核两种，综合两者评定测量实习成绩。
测量实习是实践性课程，不及格者没有补考，只能跟下一届学生重修，请同学们严格遵守实习纪律，保质保量地按时完成本组的实习任务。
3. 组长的职责测量实习按组为单位独立进行，每班分四组，每组民主选组长一人，负责组内实习分工实施、仪器设备管理与考勤工作。
组长应注意合理均匀地给组员分配任务，使每项工作都由组员轮流担任，不可以单纯为了追求测量进度而让一些同学固定做某些工作，测量进度不作为实习成绩的评定依据，组内同学分工不均匀要扣组长的分；要注意根据本组的实际情况，适时召开全体组员会议，及时总结经验教训，加强组员间的协调，加快工作进度。
二、实习时间实习时间安排为两周。
具体项目的时间安排各组可自行决定。
三、测量实习的任务1. 建筑物放样在本院地形图上设计一幢尺寸为35m×20m大小的矩形建筑物，建筑物距离已知控制点的水平距离宜≤30m，要求经纬仪使用归化法的放样直线和角度，全站仪采用极坐标法。
(1) 经纬仪放样法首先在实地定出建筑物中的一个点，钢尺丈量出其中一段水平距离，再使用归化法准确放样出该段距离；水平角测设应使用正倒镜分中法完成测设后，应分别将经纬仪安置在四个房角点上，再用测回法观测水平角一测回，算出与90°的差值。
工程测量实习指导书(全)
工程测量实习指导书适用班级:15测量1、2班实习周数: 1周工程测量教研室2016年1月11日说明《工程测量》是工程测量技术专业的核心专业技术课程，是一门实践性、操作性、综合性很强的课程，通过数字化课程实习，进一步巩固和深化课堂所学内容，验证课堂所学基础理论和基本方法、基本技能，将所学知识变成技巧、变成能力。
通过实习，还可以加强学生的仪器操作技能，提高学生的动手能力，培养学生运用所学基本理论和基本技能发现问题，分析问题、解决问题的能力。
一．实习内容的深、广度要求（一）测量资料的记录要求1.观测记录必须直接填写在规定的表格内，不得用其他纸张记录再行转抄。
2.凡记录表格上规定填写的项目应填写齐全。
3.所有记录与计算均用铅笔(2H或3H)记载。
字体应端正清晰，字高应稍大于格子的一半。
一旦记录中出现错误，便可在留出的空隙处对错误的数字进行更正。
4.观测者读数后，记录者应立即回报读数，经确认后再记录，以防听错、记错。
5.禁止擦拭、涂改与挖补。
发现错误应在错误处用横线划去，将正确数字写在原数上方，不得使原字模糊不清。
淘汰某整个部分时可用斜线划去，保持被淘汰的数字仍然清晰。
所有记录的修改和观测成果的淘汰，均应在备注栏内注明原因（如测错、记错或超限等）。
6.禁止连环更改，若已修改了平均数，则不准再改计算得此平均数之任何一原始数。
若已改正一个原始读数，则不准再改其平均数。
假如两个读数均错误，则应重测重记。
7.读数和记录数据的位数应齐全。
如在普通测量中，水准尺读数0325；度盘读数4°03′06″，其中的“0”均不能省略。
8.数据计算时，应根据所取的位数，按“4舍6入，5前单进双不进”的规则进行凑整。
如1.3144，1.3136，1.3145，1.3135等数，若取三位小数，则均记为1.314。
9.每测站观测结束，应在现场完成计算和检核，确认合格后方可搬站。
实验结束，应按规定每人或每组提交一份记录手簿或实验报告。
工程测量实习指导书
工程测量实习指导书《工程测量》实习指导书鲁金金主编桂林理工大学博文管理学院土木与工程学院项目一线路工程测量一、目的与要求1、了解线路测量的相关测量技术标准规范；2、了解掌握线路测量的作业过程3、掌握在选定设计方案的路线上进行中线测量、纵断面和横断面测量的作业方法和过程；4、掌握纵横断面图的绘制方法和工程土(石)方量的计算方法，并熟悉进行路线坡度设计的依据和方法。
5、掌握用南方CASS进行土方量计算二、仪器和工具全站仪、GPS、木桩、钢尺、铁钉、油漆、记录夹，铁锤等。
三、任务××四级公路项目1.项目概况××四级公路项目位于位于桂林理工大博文管理学院食堂附近，是理工大后门通向五塘村的主要通道。
该路段长达2.5公里左右，目前是路面是黄土碎石路，其路基所在地区多为荒地，地表比较平坦，无明显起伏，地面自然坡度在三度以内。
路线中心两侧是荒地农田，也有林地等。
2.项目要求道路断面宽度采用单幅路混合交通：行车道宽度4米，两侧人行道个1米，共6米宽。
计算行车速度采用支路Ⅲ级，20km/h平面设计指标圆曲线半径：不设超高最小半径：70米设超高推荐半径：40米设超高最小半径：20米不设缓和曲线最小半径：500米圆曲线最小长度：20米缓和曲线最小长度：20米纵断面设计最大纵坡：3% 最大合成坡度：4%坡度最小长度：60米竖曲线最小半径：150米，极限值：100米竖曲线最小长度：20米横断面设计最大超高：2% 超高渐变率：1 /50停车视距：20米四、主要内容：线路初测为线路工程设计、施工和运营提供完整的控制基准及详细的地形信息；（1）平面控制测量：根据测量要求，沿道路采用GPS测量方法每隔1KM左右布设1对控制点，若在区域内控制点不能满足中心桩放样及带状图测绘要求，应根据实际情况进行控制点加密。
本次实习控制点加密可采用GPS-RTK技术或常规作业模式进行，若采用常规作业时，导线观测要严格按照城市测量规范要求进行，且导线方位角闭合差、导线长度和导线相对闭合差均应满足规范要求。
工程测量实习指导书
工程测量总实习任务书和指导书一、总实习目的工程测量学是一门实践性很强的技术基础课，是我院土木专业的一门必修课。
测量学较强的实践性，决定了学生在掌握扎实的专业理论知识外还必须具备较强的实际动手能力。
工程测量总实习是测量课教学的重要组成部分，是必不可少的重要环节。
其目的是通过总实习，使学生得到一次全面、系统的实践训练，以巩固所学的理论知识，加强实际操作、独立工作和解决实际问题的能力。
同时，培养严谨求实、团结协作、吃苦耐劳、爱护仪器和遵守纪律的良好作风。
二、总实习的任务及要求根据土木工程专业的特点和我院学生毕业后实际工作的需要，总实习安排以下实习任务：（一）仪器检校：对所用的水准仪和经纬仪进行检验；（二）地形测绘：测绘图幅为40cm×40cm，比例尺为1:500的平面图一张；（三）基平测量：由已知水准点，用水准测量方法测出两个未知水准点的高程；（四）中线测量：测设两条曲线（圆曲线加缓和曲线）；（五）纵断面和横断面测绘：测量线路中线的纵断面和横断面，并绘图；（六）桥梁控制测量及墩台放样：布设一个大地四边形作为桥梁控制网，进行控制测量及墩台中心的放样。
上述实习任务涵盖了一个工程项目从设计阶段到施工阶段的大部分测量工作，综括水准测量（抄平）、测角、量距和定向四项基本工作以及控制测量和碎部测量、测定（测图）和测设（放样）等不同性质的测量工作。
实习采用规范为《新建铁路测量规范》。
通过总实习，使学生在业务能力上达到如下要求：掌握仪器检校的方法、大比例尺测图的过程、增设水准点的测量工作、线路定测或复测阶段的测量工作、施工控制网的施测的全过程以及施工放样的方法，使学生在测、绘、算及仪器操作等基本技能方面得到进一步提高。
三、总实习内容与实施由于受客观条件的限制，不能将各部分实习内容形成一个有机的整体。
现采用单项训练，不失整体的办法进行。
（一）仪器检校按“课间实验三”和“课间实验七”的要求，每组分别对水准仪和经纬仪进行检验，检验结果填入“实验报告三”和“实验报告七”。
测量实习指导书
《工程测量学》实习指导书第一部分测量实习须知工程测量是一门实践性很强的技术基础课，测量实习是教学环节中不可缺少的环节。
只有通过操作仪器、观测、记录、计算、绘图、写实习报告等，才能巩固课堂所学的基本理论，掌握仪器操作的基本技能和测量作业的基本方法。
因此，必须对测量实习予以重视。
一、准备工作(1)测量实习之前，必须认真阅读本实习指导书和复习教材中的有关内容，以了解实习目的、要求、方法、步骤和有关注意事项。
(2)按实习指导书中提出的要求，于实习前准备好所需文具，如铅笔（2H或3H）、小刀、计算器、三角板等。
二、实习要求（1）实习分小组进行，组长负责组织和协调实习工作，办理仪器工具的借领和归还手续。
（2）对实习规定的各项内容，小组内每人均应轮流操作，实习报告应独立完成。
(3)实习应在规定时间内进行，不得无故缺席或迟到早退；实习应在指定地点进行，不得擅自改变地点。
(4)必须遵守本书所列的“测量仪器工具的借用规则“和“测量记录与计算规则”。
(5)应认真听取老师的指导，实习的具体操作应按实习指导书的要求、步骤进行。
(6)实习中出现仪器故障、工具损坏和丢失等情况时，必须及时向指导老师报告，不可随意自行处理。
(7)实习结束时，应把观测记录和实习报告交实习指导老师审阅，经老师认可后，方可收拾和清洁仪器工具，归还实验室。
三、测量仪器工具的借用规则测量仪器一般都比较贵重，对测量仪器的正确使用、精心爱护和科学保养，是测量人员必须具备的素质和应该掌握的技能，也是保证测量成果质量、提高测量工作效率和延长仪器工具使用寿命的必要条件。
测量仪器工具的借用必须遵守以下规则：1．仪器工具的借用(1)以小组为单位凭学生证前往测量实验室借领测量仪器工具，每次实习所用仪器工具均已在实习指导书上注明。
(2)借领时，应确认实物与实习指导书上所列仪器工具是否相符，仪器工具是否完好，仪器背带和提手是否牢固。
如有缺损，立即补领或更换。
(3)仪器搬运前，应检查仪器箱是否锁好，搬运仪器工具时，应轻拿轻放，避免剧烈震动和碰撞。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程测量学实习指导书河北联合大学测绘系工程测量教研室2019年11月工程测量学实习指导书教学实习是工程测量教学的重要组成部分，除验证课堂理论外，还是巩固和深化课堂所学知识的环节，更是培养学生动手能力和训练严格的科学态度和作风的手段。
工程测量实习通过模拟实际现场的形式，引入工程项目制管理模式，通过控制网的建立、道路放样、变形监测、数字化成图软件的应用、隧道贯通测量等多种模块，并在各个模块基础上进行细化，使其更接近工程实际，从而提高解决学生工程中实际测量问题的能力，为今后参加工作打下坚实的基础。
一 实习地点：河北联合大学本部校园内 二 实习内容及日程： 本次工程测量实习共计四周。
工作日的分配可参照以下分配进行： 序号 工作内容 时间要求类别 备 注 1 工程控制网布设 13 A 各组要求在ABC 三类中各选一项为必做项目，D 类为有余力的或提前完成的小组选做。
2 隧道贯通测量 15 A3 道路施工放样 11 B4 纵横断面测量 11 B5 建筑物沉降监测 15 C6 建筑物位移监测15 C 7建筑物立面图的绘制及表面积测量11D三 实习队的组织： 1．实习队领导⑴指导教师：由教研室指派教师担任。
职责：全面组织实习大纲的实施，完成分管工作及相关技术指导。
⑵实习队长：学生班、组长兼任。
职责：协助教师做好本队学生的人员组织工作，执行实习队下达的作业任务，安排组内各成员的工作分工。
⑶质量监督员：每组一人。
职责：根据教学要求和测量规范，检查监督技术质量的执行和完成。
2．实习队分组本次实习以实习小组结合专题实习项目的形式组织学生，每组一般安排6~10人，选实习组长一名，负责本组实习以及和指导教师之间的联系协调。
四 实习成绩的组成1、 出勤（以点名和分工为准）2、 外业成果质量3、 内业成果质量4、组内人员加权平均（根据分工协作等工作量大小定）五特别说明：1、关于技术设计书的编写，除有相关技术文本外，本次实习要求，必须有（1）所需仪器设备清单，（必须详细，小到一个尺垫都要写明）（2）人员安排（每个的分工，这只是安排，界时可调整）（3）时间进度表（因为有和沉降观测位移监测等内容的穿插，故只写出各时间节点的天数）2、关于技术总结的编写，除有相关技术文本外，本次实习要求，组内必须写出每个人的实际工作内容，务必真实详细。
3、任务书中时间安排，仅做参考，各组在写好技术设计书经老师审批后，可灵活安排、穿插进行。
4、学生要在注重外业测量的同时，更要注重内业的完成，注重相关资料的收集整理学习。
第一题工程控制网布设1、任务：拟定现有校园为新建校园，要求根据已有控制点，进行校园施工控制网的布设。
2、已知资料：下面两个四等控制点为已知数据，做为各项工作的基础。
即：图书馆 X=4387662.836，Y=470305.822，H=地震遗址 X=4387642.375，Y=470534.881，H=3、执行规范：《工程测量规范》GB50026-20194、参考文献：《工程测量学》第三章5、提交资料：（1）校园控制网技术设计书；（2）教师审批意见表；（3）外业观测记录表；（4）平差报告（包括平面和高程）；（5）控制点成果表及点之记；（6）校园控制网技术总结。
6、实习步骤及时间安排序号工作内容技术要求时间要求1 校园控制网技术设计书收集资料，不少于5篇相关文章，在此基础上撰写技术设计书32 教师审批及设计书修改；教师审批同意，方可实施 13 外业观测对校内已有不锈钢控制点必须做为待测点44 内业计算 25 资料整理及技术总结的编写撰写技术总结 26 机动 1合计13第二题道路施工放样1、任务：拟定科技楼东空场至校礼堂有一新修路段，给定已有控制点、路线参数及线路电子图，要求进行道路施工放样。
（注意此任务是原有实际工程将其移置至校内的，其所用控制点数据有变化。
）具体放线要求包括：（1）线路中桩放样最大间隔为10米；（2）线路边桩放线路中向两侧各6米（边桩放样为选做）；（3）对现场不能实地放样的点位应适当加密和取舍；（4）对现场点位模拟用粉笔进行撒线。
2、已知资料：图书馆 X=2950534.094，Y=492358.864，H=地震遗址X=2950737.446，Y=492466.262，H=已知道路参数：详见附图3、执行规范：《工程测量规范》GB50026-20194、参考文献：《工程测量学》第六章第九章5、提交资料：（1）道路施工技术方案；（2）教师审批意见表；（3）现场标定抽测检核表；（4）道路施工放线报告。
6、实习步骤及时间安排序号工作内容技术要求时间要求1 道路施工放样技术方案收集资料，不少于5篇相关文章，在此基础上撰写技术设计书32 教师审批及方案修改；教师审批同意，方可实施 13 外业放样对现场点位模拟用粉笔进行撒线 34 放样点位检核模拟监理对放样点位进行抽检 15 资料整理及放样报告的编写总结放样过程，撰写放样报告 26 机动 1合计11第三题纵横断面测量1、任务：拟定校园东门至西门之间欲新修路段，给定已有控制点、路线走向，要求进行道路设计前的纵横断面测量。
测量要求如下：（1）纵断测量：20米测一点，有地形变化时加测断面点。
（2）横断测量：20米一个横断，横断两侧各测30m。
有地形变化时加测断面点。
（3）现状相交道路：测相交道路的路中、路边位置以及路中、路边对应的现状高程。
（4）测量结果以文字表格及图纸形式（电子版）给出。
样式见附表。
2、已知资料：图书馆 X=4387662.836，Y=470305.822，H=地震遗址X=4387642.375，Y=470534.881，H=起止线路坐标详见附图。
3、执行规范：《工程测量规范》GB50026-20194、参考文献：《工程测量学》第九章5、提交资料：（1）纵横断面测量技术设计书；（2）教师审批意见表；（3）纵横断面数据文件；（4）纵横断面图。
6、实习步骤及时间安排序号工作内容技术要求时间要求1 纵横断面测量技术设计书收集资料，不少于5篇相关文章，在此基础上撰写技术设计书32 教师审批及方案修改；教师审批同意，方可实施 13 外业测量 24 内业数据处理及断面图的绘制 25 资料整理及技术总结的编写 26 机动 1合计111、任务：拟定科技楼为待监测建筑物，给定已有控制点、楼上布点位置，要求进行建筑物沉降监测。
周期一个月，每三天一测。
2、已知资料：建筑物上沉降点位已知。
3、执行规范：《工程测量规范》GB50026-2019《建筑变形测量规范》 JGJ 8-20194、参考文献：《工程测量学》第七章5、提交资料：（1）建筑物沉降监测技术设计书；（2）沉降观测原始记录（3）平差报告；（4）沉降观测成果一览表；（5）沉降观测点位分布图；（6）时间-荷载-沉降量曲线图；（7）等沉降曲线图；（8）沉降观测分析报告。
6、实习步骤及时间安排序号工作内容技术要求时间要求1 沉降监测技术设计书收集资料，不少于5篇相关文章，在此基础上撰写技术设计书32 教师审批及方案修改；教师审批同意，方可实施 13 外业测量每三天测一次，测6次6次周期20天4 内业数据处理 25 资料整理及沉降观测报告的编写 26 机动 1合计151、任务：拟定地震遗址为待监测建筑物，要求对地震遗址进行为期一个月的位移监测。
周期一个月，每三天一测。
2、已知资料：建筑物上位移监测点位已知。
3、执行规范：《工程测量规范》GB50026-2019《建筑变形测量规范》 JGJ 8-20194、参考文献：《工程测量学》第七章5、提交资料（1）建筑物位移监测技术设计书；（2）控制点与观测点的平面布置图；（3）观测记录手簿；（4）测量计算及成果表；（5）位移分析图表；（6）位移分析报告。
6、实习步骤及时间安排序号工作内容技术要求时间要求1 位移监测技术设计书收集资料，不少于5篇相关文章，在此基础上撰写技术设计书32 教师审批及方案修改；教师审批同意，方可实施 13 外业测量每三天测一次，测6次6次周期20天4 内业数据处理 25 资料整理及位移观测报告的编写 26 机动 1合计15第六题建筑物立面图的绘制及表面积测量1、任务：拟定办公楼西侧欲镶嵌玻璃，要求绘制出办公楼西侧立面图，并计算出所需的玻璃的面积。
2、已知资料：假定坐标3、执行规范：《工程测量规范》GB50026-20194、参考文献：《工程测量学》第八章5、提交资料（1）技术设计书；（2）办公楼西侧立面图；（3）表面积测量计算书（4）测量报告6、实习步骤及时间安排序号工作内容技术要求时间要求1 技术设计书收集资料，不少于5篇相关文章，在此基础上撰写技术设计书32 教师审批及方案修改；教师审批同意，方可实施 13 外业测量 24 立面图的绘制及表面积计算 25 测量报告的编写 26 机动 1合计11第七题隧道贯通测量1、任务：欲在西起五教楼西侧道路某点，东至四教楼前某点的路段上，建设一条隧道，请建立施工控制网并自两头布设施工导线，并达到贯通目的。
2、已知资料：图书馆 X=4387662.836，Y=470305.822，H=地震遗址X=4387642.375，Y=470534.881，H=隧道路线详见附图。
3、执行规范：《工程测量规范》GB50026-20194、参考文献：《工程测量学》第十三章5、提交资料（1）技术设计书；（2）外业观测记录表；（3）控制网平差报告（包括平面和高程）；（4）贯通导线测量计算（5）技术总结6、实习步骤及时间安排序号工作内容技术要求时间要求1 贯通技术设计书收集资料，不少于5篇相关文章，在此基础上撰写技术设计书32 教师审批及方案修改；教师审批同意，方可实施 13 外业测量 44 内业数据处理 15 测量报告的编写 26 机动 1合计12附录：（1）道路放样线路图（2）道路放样逐桩坐标表0000 15.18 0020 14.96 0040 15.21 0340 13.92 0360 14.17 0380 15.20 0400 14.70 0420 13.16 0440 14.14 0460 13.36 0480 13.26 0500 13.41 0520 13.60 0540 14.05 0560 21.48 0580 17.73 0600 14.91 0620 14.83 0640 14.80 0660 15.06 0680 15.72 0700 15.74 0720 16.13 0740 16.57 0760 17.23 0780 18.22 0800 18.95 0820 19.33 0840 19.29 0860 19.63 0880 19.56 0900 19.69 0920 19.88 0940 19.95 0959.258 19.92 0980 20.13 1000 20.09说明：从起点开始沿前进方向，中线左侧为负，右侧为正。
