【CN210044017U】一种影像检查辅助移动设备【专利】

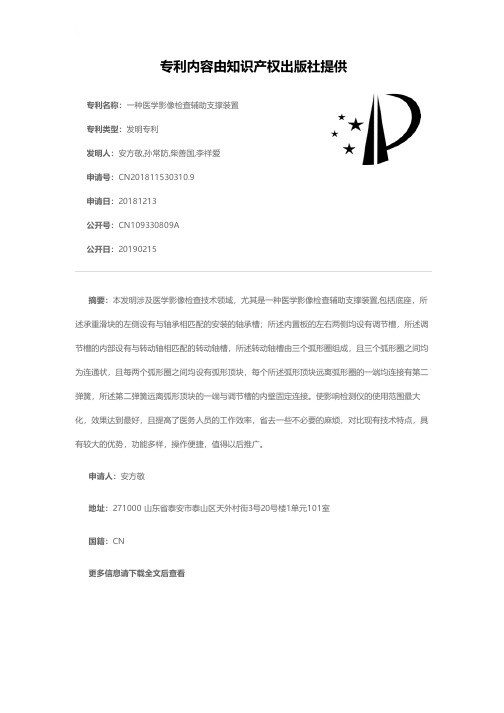

一种医学影像检查辅助支撑装置[发明专利]
![一种医学影像检查辅助支撑装置[发明专利]](https://img.taocdn.com/s3/m/7cf120ed79563c1ec4da7137.png)
专利名称：一种医学影像检查辅助支撑装置专利类型：发明专利
发明人：安方敬,孙常防,柴善国,李祥爱
申请号：CN201811530310.9
申请日：20181213
公开号：CN109330809A
公开日：
20190215
专利内容由知识产权出版社提供
摘要：本发明涉及医学影像检查技术领域，尤其是一种医学影像检查辅助支撑装置,包括底座，所述承重滑块的左侧设有与轴承相匹配的安装的轴承槽；所述内置板的左右两侧均设有调节槽，所述调节槽的内部设有与转动轴相匹配的转动轴槽，所述转动轴槽由三个弧形圈组成，且三个弧形圈之间均为连通状，且每两个弧形圈之间均设有弧形顶块，每个所述弧形顶块远离弧形圈的一端均连接有第二弹簧，所述第二弹簧远离弧形顶块的一端与调节槽的内壁固定连接。
使影响检测仪的使用范围最大化，效果达到最好，且提高了医务人员的工作效率，省去一些不必要的麻烦，对比现有技术特点，具有较大的优势，功能多样，操作便捷，值得以后推广。
申请人：安方敬
地址：271000 山东省泰安市泰山区天外村街3号20号楼1单元101室
国籍：CN
更多信息请下载全文后查看。
一种医学影像检查辅助支撑装置[发明专利]
![一种医学影像检查辅助支撑装置[发明专利]](https://img.taocdn.com/s3/m/1c425162f11dc281e53a580216fc700abb68529f.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201911322316.1(22)申请日 2019.12.20(71)申请人 三峡大学地址 443000 湖北省宜昌市西陵区大学路8号三峡大学(72)发明人 苗沁昉 (74)专利代理机构 北京汇众通达知识产权代理事务所(普通合伙) 11622代理人 耿猛(51)Int.Cl.A61G 13/00(2006.01)A61G 13/10(2006.01)(54)发明名称一种医学影像检查辅助支撑装置(57)摘要本发明涉及医疗设备技术领域，且公开了一种医学影像检查辅助支撑装置，包括支撑板，所述支撑板的前表面和左侧均开设有固定槽，两个所述固定槽的内表面两侧均开设有转孔，且两个所述固定槽的内部均设有连接板，两个所述连接板的两侧均固定有转轴，两两所述转轴分为位于两两所述转孔的内部，两个所述连接板均通过所述转轴和所述转孔分别与两个所述固定槽转动连接；通过在支撑板的前表面和左侧设置连接板，同时在后表面和右侧开设连接槽，可以将两个连接板分别插入到另一个支撑板上的两个连接槽中，从而可以对辅助支撑装置进行拼接，进而可以根据患者的体宽和体长进行调节，相较于的辅助支撑装置，该装置使用更加的方便灵活。
权利要求书1页 说明书4页 附图3页CN 110960384 A 2020.04.07C N 110960384A1.一种医学影像检查辅助支撑装置，包括支撑板（4），其特征在于：所述支撑板（4）的前表面和左侧均开设有固定槽（1），两个所述固定槽（1）的内表面两侧均开设有转孔（12），且两个所述固定槽（1）的内部均设有连接板（2），两个所述连接板（2）的两侧均固定有转轴（11），两两所述转轴（11）分为位于两两所述转孔（12）的内部，两个所述连接板（2）均通过所述转轴（11）和所述转孔（12）分别与两个所述固定槽（1）转动连接，且两个所述连接板（2）远离所述支撑板（4）的一端均固定有第一磁板（10），所述支撑板（4）的后表面和右侧均开设有连接槽（5），两个所述连接槽（5）分别与两个所述连接板（2）一一对应，且两个所述连接槽（5）的内表面均固定有第二磁板（15），两个所述第二磁板（15）与两个所述第一磁板（10）一一对应，两个所述第一磁板（10）与两个所述第二磁板（15）互为异性磁铁。
一种医学影像检查辅助装置[实用新型专利]
![一种医学影像检查辅助装置[实用新型专利]](https://img.taocdn.com/s3/m/f079e230cd7931b765ce0508763231126edb7773.png)
专利名称：一种医学影像检查辅助装置专利类型：实用新型专利
发明人：孙俪桐
申请号：CN202122481886.4
申请日：20211014
公开号：CN216365780U
公开日：
20220426
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种医学影像检查辅助装置，属于医疗设备技术领域。
其主要针对检查辅助装置不方便患者坐起以及调整高度的问题，提出如下技术方案，包括底座、支撑座、防护板和靠背；支撑座设置在底座的上方；底座上设置有用于驱动支撑座沿竖直方向移动的升降机构；防护板对称设置有两个，两个防护板分别设置在支撑座的两边；靠背转动设置在防护板上，靠背与支撑座抵接；支撑座上设置有用驱动靠背翻转的翻转机构。
本实用新型能够方便患者坐起，主要能够不方便坐起的患者，通过靠背将其支撑起，方便进行检查，且通过升降机构调整患者的高度，方便进行检查。
申请人：佳木斯大学
地址：154007 黑龙江省佳木斯市向阳区148号
国籍：CN
代理机构：北京中政联科专利代理事务所(普通合伙)
代理人：张春慧
更多信息请下载全文后查看。
一种医学影像辅助检查设备[实用新型专利]
![一种医学影像辅助检查设备[实用新型专利]](https://img.taocdn.com/s3/m/e11cfaf9cc7931b764ce154b.png)
专利名称：一种医学影像辅助检查设备专利类型：实用新型专利
发明人：李文峰,赵国庆
申请号：CN201721823465.2
申请日：20171224
公开号：CN208725748U
公开日：
20190412
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种医学影像辅助检查设备，包括检测架主体，检测架主体的顶端内侧设置有移动台，移动台的底端设置有移动滑槽，移动台的一端设置有脚踏，检测架主体的底端设置有升降支撑架，检测架主体与升降支撑架之间设置有旋转轴，升降支撑架的底端设置有固定底座，移动台的一侧设置有检测设备，检测设备的一侧设置有数据收集设备，数据收集设备的一侧设置有偏转线圈，偏转线圈的一侧设置有聚焦线圈，聚焦线圈的一侧设置有电子束组件。
本实用新型是一种医学影像辅助检查设备，该设备使用的时候可方便对检测台进行升降，可进行旋转调节，可以很轻易的将病人移动到检测台上进行检测，减轻医护人员或家属的负担，实用性强。
申请人：李文峰
地址：252500 山东省聊城市冠县建设路南端冠县中心医院
国籍：CN
代理机构：北京中索知识产权代理有限公司
代理人：商金婷
更多信息请下载全文后查看。
医学影像诊断辅助器[实用新型专利]
![医学影像诊断辅助器[实用新型专利]](https://img.taocdn.com/s3/m/36788168e53a580217fcfe4a.png)
专利名称：医学影像诊断辅助器
专利类型：实用新型专利
发明人：李强,赵海恩,陈佳杰,刘洁蓉,魏璇,李馨,时宏,王玮申请号：CN201720421105.3
申请日：20170413
公开号：CN206627713U
公开日：
20171110
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种医学影像诊断辅助器，包括移动支撑架、升降轴、影像显示屏、支撑板、U型卡槽、托杆，所述支撑架包括万向轮、刹车板、底板、支撑杆，所述影像显示屏包括后屏和前屏，所述后屏安装于前屏后侧，所述后屏上方安装有三角支架，所述三角支架上方安装有投影装置，所述后屏内部安装有LED发光灯，所述前屏上方设置有影像底片入口槽，所述前屏表面设置有水平移动刻度尺和垂直移动刻度尺，所述前屏右侧设置有触控面板，所述触控面板下侧设置有电源控制按钮。
该医学影像诊断辅助器功能齐全，能够移动和调节高度，同时方便信息化管理。
申请人：中国人民解放军第四军医大学
地址：710038 陕西省西安市灞桥区新寺路569号
国籍：CN
更多信息请下载全文后查看。
一种医学影像诊断辅助装置[实用新型专利]
![一种医学影像诊断辅助装置[实用新型专利]](https://img.taocdn.com/s3/m/117a613ec1c708a1294a4400.png)
专利名称：一种医学影像诊断辅助装置专利类型：实用新型专利
发明人：刘胜芬,吴红勇,钱恩国
申请号：CN201921401611.1
申请日：20190827
公开号：CN210843104U
公开日：
20200626
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种医学影像诊断辅助装置，涉及医疗辅助机械技术领域，为解决现有的辅助装置结构简单，导致功能单一，一次只能对一张X光片进行诊断，降低了诊断效率的问题。
所述第一阅片灯箱的一侧安装有第二阅片灯箱，所述第一阅片灯箱和第二阅片灯箱前端的内部设置有透光板，所述透光板的上端设置有磁铁板，所述透光板的外表面贴附有X光片，所述第一阅片灯箱的另一侧设置有第一固定板，所述第一固定板和第一阅片灯箱之间设置有固定块，所述第二阅片灯箱的另一端设置有凹口，所述第二阅片灯箱的另一侧设置有第二固定板，所述第二固定板和第二阅片灯箱之间设置有固定杆。
申请人：刘胜芬
地址：553000 贵州省六盘水市钟山区青峰路3号附10号208室
国籍：CN
代理机构：南京禾易知识产权代理有限公司
代理人：徐莉芳
更多信息请下载全文后查看。
一种医学影像诊断辅助器[实用新型专利]
专利名称：一种医学影像诊断辅助器专利类型：实用新型专利
发明人：姚家树
申请号：CN201620412193.6
申请日：20160503
公开号：CN205620615U
公开日：
20161005
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种医学影像诊断辅助器，属于医学影像诊断辅助领域，包括三脚架，所述三角架顶部连接有伸缩支撑杆，所述伸缩支撑杆顶部连接有万向节，所述万向节顶部连接有阅片架，所述阅片架内腔设有荧光屏，所述阅片架两侧均设有影片挡架，所述阅片架内腔底部设有滑道，且所述滑道设于所述荧光屏与影片挡架之间，所述滑道上方设有推拉架，所述推拉架为一端设有开口的中空结构，所述推拉架底部设有滚轮，且所述滚轮与所述滑道嵌套连接，通过将推拉架拉出，将影片放置其凹槽内，送入荧光屏前侧，通过放大镜进行观察，在阅片架前后两侧均设有推拉架，可同时放置两个影像图片，通过万向节旋转进行对比观察，结构简单，设计合理，实用性强。
申请人：姚家树
地址：274900 山东省巨野县太平镇林屯行政村林屯村738号
国籍：CN
更多信息请下载全文后查看。
一种放射科用新型影像检查辅助装置[发明专利]
专利名称：一种放射科用新型影像检查辅助装置专利类型：发明专利
发明人：吕长磊,黄明刚,陈小龙,张艳,张国平
申请号：CN202010721461.3
申请日：20200724
公开号：CN113967028A
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本发明公开了一种放射科用新型影像检查辅助装置，包括底板、与所述底板转动连接的床板；所述床板的一端设有脚踏板，并在所述床板的另一端滑动连接有用于抵住肩膀的靠肩；所述床板的侧面上设有第一夹臂和第二夹臂；所述底板上还设有用于限制所述床板转动的支撑杆；由于床板与底板之间转动连接，便于患者躺卧到床板上；由于第一夹臂抵触在患者的腋下并配合靠肩，从而使得患者的上肢部分得以有效固定，同时设置的第二夹臂抵触在患者的腰部，因此使得患者的下肢部分得以固定，进而便于患者躺卧到床板上，并对其进行检测，尤其是对一些很难控制自己行为的患者；除此之外，由于设置的脚踏板，又可以辅助医生对患者下肢运动情况进行检测。
申请人：陕西省人民医院
地址：710068 陕西省西安市碑林区黄雁村友谊西路256号
国籍：CN
代理机构：西安尚睿致诚知识产权代理事务所(普通合伙)
代理人：何凯英
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920301976.0
(22)申请日 2019.03.11
(73)专利权人 巩磊
地址 256400 山东省淄博市桓台县索镇卫
生院桓台县索镇镇府大街1128号
(72)发明人 巩磊 李聪 孙增武
(74)专利代理机构 重庆市诺兴专利代理事务所
(普通合伙) 50239
代理人 卢玲
(51)Int.Cl.
A61B 6/04(2006.01)
A61B 6/00(2006.01)
A61B 8/00(2006.01)
A61B 5/055(2006.01)
(54)实用新型名称一种影像检查辅助移动设备(57)摘要本实用新型公开了一种影像检查辅助移动设备，包括床体，其特征是：所述床体的上侧两端中心分别固定连接竖杆的下侧，对称的所述竖杆的一侧上部分别固定连接圆杆一的一端，一个所述竖杆的上端铰接螺杆的一端，所述螺杆螺纹连接方块一的上部，所述圆杆一穿过所述方块一中部，所述方块一的下侧固定连接圆板的上侧中心，所述圆板的下侧铰接齿圈，所述齿圈通过圆杆二固定连接方板的上侧中心，所述方板的一侧固定连接对称长块，对称的长块形成轨道。
本实用新型涉及医疗设备领域，具体地讲，涉及一种影像检查辅助移动设备。
本实用新型为影像检查辅助移动设备，有利于实现影像检查设备移动及
定位。
权利要求书1页 说明书3页 附图7页CN 210044017 U 2020.02.11
C N 210044017
U
权 利 要 求 书1/1页CN 210044017 U
1.一种影像检查辅助移动设备，包括床体(4)，其特征是：所述床体(4)的上侧两端中心分别固定连接竖杆(3)的下侧，对称的所述竖杆(3)的一侧上部分别固定连接圆杆一(10)的一端，一个所述竖杆(3)的上端铰接螺杆(11)的一端，所述螺杆(11)螺纹连接方块一(6)的上部，所述圆杆一(10)穿过所述方块一(6)中部，所述方块一(6)的下侧固定连接圆板(8)的上侧中心，所述圆板(8)的下侧铰接齿圈(7)，所述齿圈(7)通过圆杆二(12)固定连接方板(14)的上侧中心，所述方板(14)的一侧固定连接对称长块(19)，对称的长块(19)形成轨道(16)，所述轨道(16)内设置有滑块(17)，所述滑块(17)的下侧通过圆杆三(18)固定连接方块二(21)的上侧中心，所述方块二(21)内设置有球槽(26)，所述球槽(26)内设置有球体(22)，所述球体(22)通过圆杆四(23)固定连接底座(24)的上侧中心。
2.根据权利要求1所述的影像检查辅助移动设备，其特征是：所述方块二(21)对应所述球体(22)螺纹连接顶丝一(25)。
3.根据权利要求1所述的影像检查辅助移动设备，其特征是：所述圆板(8)的上侧固定连接电机二(5)，所述电机二(5)的输出轴铰接所述圆板(8)，所述电机二(5)的输出轴端部固定连接齿轮(20)的上侧中心，所述齿轮(20)啮合所述齿圈(7)。
4.根据权利要求1所述的影像检查辅助移动设备，其特征是：所述滑块(17)的一侧中心铰接连杆(15)的一端，所述连杆(15)的另一端铰接转盘(13)的一侧偏心处，所述转盘(13)的中心轴铰接所述方板(14)，所述转盘(13)的中心轴固定连接圆盘(27)的一侧中心，所述圆盘(27)的另一侧边缘处固定连接把手(29)。
5.根据权利要求4所述的影像检查辅助移动设备，其特征是：所述圆盘(27)对应所述方板(14)螺纹连接顶丝二(28)。
6.根据权利要求1所述的影像检查辅助移动设备，其特征是：所述螺杆(11)铰接另一个所述竖杆(3)的上端，所述螺杆(11)的另一端固定连接电机一(1)的输出轴，另一个所述竖杆(3)的一侧通过电机支架(2)固定连接所述电机一(1)。
2。
