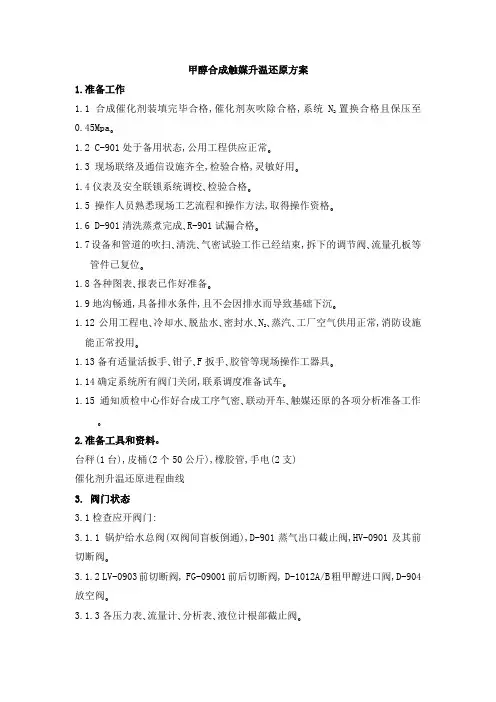

甲醇合成触媒升温还原方案1.准备工作置换合格且保压至1.1 合成催化剂装填完毕合格,催化剂灰吹除合格,系统N20.45Mpa｡1.2 C-901处于备用状态,公用工程供应正常｡1.3 现场联络及通信设施齐全,检验合格,灵敏好用｡1.4仪表及安全联锁系统调校､检验合格｡1.5 操作人员熟悉现场工艺流程和操作方法,取得操作资格｡1.6 D-901清洗蒸煮完成､R-901试漏合格｡1.7设备和管道的吹扫､清洗､气密试验工作已经结束,拆下的调节阀､流量孔板等管件已复位｡1.8各种图表､报表已作好准备｡1.9地沟畅通,具备排水条件,且不会因排水而导致基础下沉｡､蒸汽､工厂空气供用正常,消防设施1.12公用工程电､冷却水､脱盐水､密封水､N2能正常投用｡1.13备有适量活扳手､钳子､F扳手､胶管等现场操作工器具｡1.14确定系统所有阀门关闭,联系调度准备试车｡1.15 通知质检中心作好合成工序气密､联动开车､触媒还原的各项分析准备工作｡2.准备工具和资料｡台秤(1台),皮桶(2个50公斤),橡胶管,手电(2支)催化剂升温还原进程曲线3. 阀门状态3.1检查应开阀门:3.1.1 锅炉给水总阀(双阀间盲板倒通),D-901蒸气出口截止阀,HV-0901及其前切断阀｡3.1.2 LV-0903前切断阀, FG-09001前后切断阀, D-1012A/B粗甲醇进口阀,D-904放空阀｡3.1.3各压力表､流量计､分析表､液位计根部截止阀｡3.2 检查应关阀门:3.2.1 C-901新鲜气进气总阀及其旁路阀(双阀间盲板倒通)｡3.2.2 20“-PG-D1B-9001管线上充氮双阀(盲板倒通),3.2.3 LICA-0901前后切断阀及其旁路阀,PICA-0902前后切断阀及其旁路阀,EJ-901蒸汽进口双阀｡3.2.4 D-901､D-902､D-903放空双阀及排污双阀｡3.2.5 LICA-0903后切断阀及其旁路阀,LICA-0904前后切断阀及其旁路阀; 3.2.6 弛放气进T-901总阀,HV-0902 前后切断阀｡3.2.7 钝化用仪表空气双阀(盲板倒盲)｡3.2.8 各设备､管线､自调阀组导淋阀,各取样管线阀门｡4.触媒升温还原4.1压缩机本体及合成系统进行氮气置换,按照氮气置换方案进行,合格后系统冲压至0.45MPa保压｡4.2导通脱盐水上水阀门,建立汽包液位50%后,关闭阀门｡当床层温度升到与锅炉给水温度相同时,打开LICA-0901及其前后切断阀,给D-901加入锅炉水,同时确认脱盐水上水阀门关闭｡4.3 E-902A/B投循环水,注意高点排气｡4.4联系调度引4.4Mpa过热蒸汽至C-901前做好启C-901的准备｡经同意后,启C-901合成系统进行氮气循环｡通过C-901防喘振阀及HV0902控制系统压力在0.5~1.0 Mpa,空速1000~1500h-1｡4.5按照触媒升温曲线,进行触媒的升温还原｡4.6触媒物理水脱除以后,缓慢开启加氢阀,按照厂家所提供的升温还原曲线进行触媒化学还原出水｡5升温还原进度表及其说明如下:5.1升温还原进度表:5.2升温还原过程说明:按催化剂升温还原进度表要求先对催化剂进行升温,当塔内热点温度升至40℃以上时,及时观察D-902液位｡当LICA-0903液位上涨时,由LICA-0903阀组导淋放水,每半小时计量一次,温度升至170℃后恒温1小时,统计出水总量与理论物理出水量相当,则升温阶段结束｡联系调度,通过C-901进口总阀之副线小阀向合成回路补入新鲜合成气,控+CO)浓度为0.5~1%,先在170℃的反应温度下对催化剂进行还原,当制入塔气(H2(H+CO)浓度下降时,可通过加氢小阀补氢,直到甲醇合成塔进出口氢浓度相等为2+CO)浓度在0.5~1%,逐渐增加开工蒸汽喷射器EJ-901的蒸汽流量,催止｡维持(H2化剂按2℃/h升温速率还原,每一次提温前,甲醇合成塔进出口氢浓度一定要达到一致,以保证每级温度下催化剂都得到充分的还原｡当催化剂温度升至190℃后,调整进塔气(H+CO)浓度到1~2%,以0.5℃/h升2+CO)浓度至2~8%,以2.5℃/h 温速率将催化剂温度升至210℃;继续提高入塔气(H2+CO)浓度至升温速率将催化剂温度升至230℃,在此温度下继续提高入塔气(H28~25%,恒温还原2小时,直到还原结束｡还原终点的判断:ⅰ､累计出水量接近或达到理论出水量;ⅱ､出水速率为零或小于0.2Kg/h;ⅲ､合成塔进出口(H2+CO)浓度基本相等｡升温还原控制原则ⅰ､三低: 低温出水､低氢还原､还原后有一个低负荷生产期｡ⅱ､三稳: 提温稳､补氢稳､出水稳｡ⅲ､三不准:提温提氢不准同时进行;水分不准带入合成塔;不准长时间高温出水｡ⅳ､三控制:控制补H2速度;控制CO2浓度;控制出水速度｡5. 升温还原注意事项:5.1严格按照升温曲线,进行触媒的升温还原｡5.2还原气的加入是整个还原过程的关键,要严格控制在允许范围内,并遵守“提氢不提温,提温不提氢”原则｡5.3整个还原期间:每半小时分析一次合成塔进出口H2､CO､CO2含量｡合成塔进出口(H2+CO)浓度差值为0.5%左右,最高不超过1.0%｡｡5.4合成塔热点温度由EJ-901 加热蒸气量及D-901压力控制,D-901 液位高时可由排污导淋排放｡5.5控制循环气中CO2含量<10%,水汽浓度≤5000PPm,如CO2含量>10%,应开大补N 2阀,通过HV0902排出过多的CO2｡5.6时刻监视TIA0903､TIA0904热点温度,若有突升趋势或压缩机故障､断电等情况发生,应立即采取断H2;断EJ-901加热蒸汽;补氮气;系统卸压等措施,保持合成塔温度稳定｡5.7还原时,合成塔出口温度不准高于240℃,还原结束后,将系统卸压到0.15Mpa,保持合成塔出口温度达到还原最终温度｡H.触媒还原过程中,还原气应采用连续加入方式｡6. 说明:6.1 触媒升温还原时,系统应尽可能维持较低压力;空速不得小于1000h-1,可适当加大空速,但不得超过2000h-1｡6.2 触媒升温还原时,尽可能降低还原气中CO含量,提高H2含量｡7. 合成导气7.1触媒还原结束后,控制其热点温度在 210℃,关补氮双阀并加盲板,关补氢阀,同时缓开新鲜气进压缩机总阀,导入净化气｡7.2通过调节EJ-901加热蒸汽流量及汽包压力控制合成塔热点温度在220~230℃,以0.05Mpa/min的升压速率提高合成压力至7.0 Mpa(G)｡7.3当D-902液位上涨时,打开LV0903后切断阀并投自动｡7.4当PICA0907有压力指示后,设定其压力为0.4Mpa(G),投自控｡7.5当D-903液位上涨时,打开LICA-0904前后切断阀并投自动｡通过LICA-901控制汽包液位为65%,LSLL0902投联锁｡7.6汽包压力高于2.5 Mpa(G)后,打开PICA-0902及前后切断阀,关掉HV-0901,自产蒸汽外送｡7.7根据SC-901分析数据,打开汽包连续排污,合成塔壳程及汽包按要求间断排污｡7.8氢回收装置具备开车条件后,引弛放气进T-901,按氢回收操作规程开车｡7.9合成系统在7.0 Mpa(G)的压力下低负荷生产2~3天｡7.10待触媒活性正常,合成系统工艺稳定后,提高压缩机负荷,系统压力控制在7.5-8.0Mpa(G),系统转入正常生产期｡注意事项:①合成系统导气升压过程中注意压缩机进汽温度不能超出指标,严防压比过大,工况进入喘振区,升压与转速及升压顺序要符合操作规程｡②在导气的最初阶段,为防止导气后触媒升温过快,增加新鲜气量的速度要慢,而且与提高系统压力要交替进行,以免合成塔升温过快而烧坏触媒,一般升压速度≤0.5Mpa/hr｡③在开车过程中,所有调节阀均应处于手动状态,待其控制参数稳定后,方可切换到自动控制状态｡④当合成塔出口温度<210℃时,不引入工艺气,以防反应过程中石蜡的生成(因180~190℃时反应易生成石蜡),从而降低合成触媒的活性,影响产品质量,造成冷却器､分离器的石蜡积累,从而影响操作｡⑤原始开车初期生产出的粗甲醇,可能会含有较多的有机胺及其它杂质,可用临时管线从甲醇分离器或膨胀槽引出,单独装入桶里,另作处理,不要排至甲醇精馏工序,以免影响精馏系统的操作和产品质量｡。
触媒还原操作规程
双甲车间触媒升温还原情况一、低温变换07R0102 的N2循环升温及触媒还原a、建立如下循环路线：原料气压缩机03C0201A/B 进口→原料气压缩机03C0201A/B 出口→脱硫槽03R0101 旁路→原料气进出口换热器03E0101→原料气预热器03E0102→N-3105-150→低温变换炉07R0102→低变废锅07E0103→PG-7109-200→低变气水冷器07E0104→低变气分离器07S0102→原料气分离器03S0201→原料气压缩机03C0201A/B 进口。
b、启动原料气压缩机03C0201A/B 建立N2循环。
保持进口压力0.4～0.5MPa（G），如不足可由进口补充N2 气。
循环量FI2007 在13620Nm3/h 以上。
c、低变触媒还原前将乙炔尾气引到变压吸附产氢气（H2＞99％）。
d、升温还原操作步骤：①用高纯度N2气作载体，H2气作还原剂，并采用低浓度（≤1.0%）H2和低还原温度（180~230℃），要严格按照各阶段规定的H2浓度和温度指标操作。
以原料气预热器03E0102作为升温热源。
②在低压下（0.4～0.5MPa）进行升温还原，先用纯N2（O2≤0.1%）在空速300~1000h-1和升温速率10~30℃/h 下，将床温升至80℃、120℃分别恒温2~4 小时（与表中矛盾），以除去催化剂中的吸附水，在120℃作两次配H2试验，以检查分析方法是否可靠准确，再升温至180℃，恒温4小时，使床层径向与轴向温度均匀。
③配H2：微开低变炉前针形阀向系统引入氢气。
还原初期，配H2浓度为0.1~0.3%，配H2后至少15 分钟分析一次进出口气体中的H2浓度，并观察床层温升与氢耗情况，如果在1小时内没有发现明显的温升与氢耗，则可提温3~5℃，再观察1小时，若再无氢耗，再提温3~5℃直至190℃，若仍无氢耗，应检查测温仪表。
④在床层温度和氢耗稳定的条件下，可逐渐提高H2浓度，（以提氢不提温、提温不提氢为原则），限制入口H2浓度来控制床层热点不超过220℃。
合成催化剂升温还原方案
合成催化剂升温还原方案编号：编制：审核：审定：批准：批准时间：合成催化剂升温还原方案一、编写依据：1. 《化工工业大中行装置试车工作规范》（HGJ231-91）2. 《化工装置使用操作技术指南》二、合成催化剂升温还原的目的:合成催化剂产品是以氧化铜形式提供的，但是只有单质铜才具有活性，因此在使用前，必须使催化剂活化，通过还原反应使氧化铜转化为金属铜；以氮气为载体，以转化气为还原气进行还原，反应所需热量由开工喷射器提供。
三、升温还原应具备的条件1.合成回路系统经过了空气吹扫，N2置换合格并在低压N2压力下经过了初步气密查漏。
2.合成塔和汽包系统经过煮洗并置换排放合格，并已经调整好炉水，液位建立正常。
3.合成催化剂已装填完毕，各部位人孔、管线均已复位封闭。
4.空冷器、水冷器均已正常投用。
5.各部位阀门均开关正常，仪表已投入待用。
四、构成合成N2循环回路打开XV0501的DN50旁路阀，给合成系统充N2待压力平衡后，关闭DN50旁路阀，全开XV0501和HV0502阀，此时合成系统N2循环回路已经构成。
注意：在构成循环之前，打开V0601和V0502底部导淋，排掉可能存在的积液。
五、合成催化剂升温还原1.催化剂升温还原条件（1）循环气量35000NM3/h。
空速1000 h-1--1500h-1（2）循环N2中氧含量＜0.1%，补入N2中氧含量＜0.05%。
（3）配备好接催化剂出水的桶（50Kg）和经过调校的磅秤。
2.预计升温还原期间出水（大连瑞克RK-05）（1）物理水：约600Kg（2）化学水：约6300Kg3.催化剂升温还原要点本装置甲醇合成催化剂升温还原是用开工喷射器4.0MPa过热蒸汽加热反应管外炉水进行升温的，并逐步和汽包构成炉水循环。
（1）合成塔壳侧充满炉水，汽包液位50%，汽包压力控制为零，打开汽包顶部DN80放空。
（2）开动开工喷射器进行催化剂的升温，以15～25℃的升温速率将合成塔出口温度升至100℃，并在此温度下停留1～2小时，检查催化剂有无出水并计重。
触媒的升温还原8888
触媒的升温还原一·升温前的准备工作1.公布升温还原方案，宣布升温还原的临时专门组织领导机构。
2.各分析仪器齐备；水汽浓度取样接管、出水取样点接管畅通。
3.合成圈内检测仪表符合开车要求，内套管插入以前必须用化学溶剂（无水酒精等）擦洗套管内壁，热电偶尺寸要与图纸校核，确保测温准确无误。
4.电加热器和调压设备要处于完好状态，使用时要派专业人员监护。
5.向已经置换并做了气密试验的系统充氨，使循环气中氨含量>1%。
6.向系统补入合格的新鲜气，压力5.0MPa。
7.升温还原表（附后）。
8.理论出水量可按每吨催化剂290公斤估计。
二·升温还原的操作1.“三高三低”的操作法高H含量，高电炉功率，高空速（对中、下部触媒还原而言），低水汽浓度，低压力，低氨冷温度。
2.分层还原分层还原能更有效地提高触媒还原的质量。
A、可以保证第一段触媒还原彻底。
触媒床层整体还原时，过快提高空速，往往把第一层零米温度压得很低，很难是第一层各点在其所要求的最高还原温度下还原彻底。
B、避免上一层触媒大量出水时，氧化下一层触媒，影响下层触媒还原后的结晶，保证下层触媒还原活性。
C、补充电加热器的功率不足。
分层还原操作，不强调顶底温差小，反而要拉开层与层之间的温差，只控制平面温差在4℃-6℃。
这样，上一层触媒正在大量出水，而下段触媒还未或刚刚进入还原初期。
不致使下层触媒反复氧化还原，影像还原后的活性。
3.分层还原的具体操作3.1升温期(常温～330℃）A.系统充氨后压力升到5.0MPa。
B.阀门动作：主阀开，冷副阀开1～2扣，冷管阀开1～2扣，零米和层间冷激阀关，循环机近路阀关，系统近路阀调节。
C.以电炉电流和循环量调节升温速度40℃～50℃/h。
D.热点升到300℃时，排放物理水。
3.2第一段还原期第一段触媒还原还原是从初期、主期到末期基本做到一次还原好。
A.压力控制：5.0MPa（压力过高则第一段还原后期时，零米温度不易再其所要求的最高还原温度下还原彻底，压力过低则空速过低，影响电炉安全）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1#直转甲烷化触媒（J106-2Q）
升温还原方案
触媒还原的好坏将直接影响到触媒活性和使用寿命,由于触媒还原反应较复杂,一旦操作失控,将可能导致超温,因此操作人员必须精心操作，严格按升温还原方案进行。
甲烷化触媒使用前以NiO形式存在，使用时必须将NiO还原为金属Ni，触媒才对甲烷化反应起催化作用，此次采用脱碳气（CO+CO2＜0.7%）对甲烷化触媒进行升温还原。
脱碳气中因1%的CO在触媒上反应将使床层温度上升72℃，而1%的CO2将使床层温升60℃，因此用于升温还原的脱碳气成份必须合格CO+CO2＜0.7%，脱碳气导入甲烷化炉前必须分析CO+CO2含量。
1.甲烷化触媒的升温
用脱碳气控制升温速度50℃/h，使温度升高到250℃∽300℃,并且用放空阀用来调节甲烷化炉的压力。
甲烷化触媒升温时，在炉温达到204℃前，应远离甲烷化炉的出气口，以防止羰基镍的危害。
2.甲烷化触媒的还原
甲烷化触媒温升到300℃左右时，将发生下列反应而逐渐显示出催化活性；
NiO + H2 = Ni + H2O + 0.8 大卡/克分子（300℃）
NO + CO = Ni + CO2 + 9 大卡/克分子
上述反应不引起强烈的放热，因此还原过程本身不会出现触媒层较大的升温。
可是一经还原，即会发生甲烷化反应（CO+3H2=CH4+H2O △H。
298 = -206.2 kJ/mol CO2+4H2=CH4+2H2O△H。
298 = -165.02kJ/mol），从而使温升加剧。
这时应随时检查触媒层的温升情况。
到了还原的最后阶段，将温度提高到400℃，因为这样可提高已还原镍
的比率。
已还原的触媒不得漏入空气，否则有迅速燃烧而失活的危险。
甲烷化触媒升温还原进度表
3.升温还原操作注意事项
（1）当温度至204℃以前时，要防止羰基镍的危害。
（2）温度由430℃回复到300℃时，在CO+CO2＜20PPM即可投入正式运行。
（3）当甲烷化炉出现超温现象，应及时切断气源，用蒸汽降温。
（4）每小时分析甲烷化炉出口气体中微量CO、CO2。
（6）升温过程中加强排污。
批准：审核：李会国编制：生部部技术处
2012年2月25日。
