CRTSI型双块式无砟轨道作业指导书
CRTSⅠ型双块式无砟轨道施工作业指导书

大西客运专线八标段无砟轨道工程编号:ZQ8-轨道-01 桥梁段CRTSⅠ型双块式无砟轨道施工作业指导书单位:编制:审核:批准:2012年3月5日发布 2012年3月5日实施目录1、编制依据 (1)2、适用范围 (1)3、工程概况 (1)4、技术要求 (2)5、作业准备 (3)5.1内业技术准备 (3)5.2外业技术准备 (4)6、施工方案的选择 (4)7、施工程序与工艺流程 (4)7.1施工程序 (4)7.2工艺流程 (5)8、施工要求 (6)8.1施工准备 (6)8.1.1原材料进场检验与存放 (6)8.1.2机械设备和模具的检查验收 (6)8.1.3工艺性试验段施工 (6)8.2底座板施工 (7)8.2.1梁面处理 (8)8.2.2测量放线 (8)8.2.3连接钢筋安装 (9)8.2.4钢筋加工与安装 (9)8.2.5模板安装 (10)8.2.6混凝土浇筑 (11)8.3隔离层、弹性垫层施工 (13)8.3.1隔离层土工布铺设 (13)8.3.2凹槽弹性垫板安装 (13)8.4道床板施工 (13)8.4.1施工设备 (13)8.4.2施工准备 (15)8.4.3测量放线 (16)8.4.4道床板底层钢筋加工与安装 (16)8.4.5轨排组装和运输 (17)8.4.6轨排就位 (18)8.4.7轨排粗调 (19)8.4.8顶层钢筋安装及接地焊接 (21)8.4.9纵横向模板安装 (22)8.4.10轨道精调 (23)8.4.11混凝土浇筑 (26)8.4.12混凝土养护 (28)8.4.13轨道排架的拆除和配件清理 (28)9、桥梁地段轨排组合说明 (29)10、质量控制及检验 (31)10.1质量控制 (31)10.2质量检验 (32)10.2.1混凝土底座 (32)10.2.2隔离层、弹性垫层 (33)10.2.3轨排组装、调整 (33)10.2.4混凝土道床板 (34)11、材料要求 (36)12、物流组织方案 (40)12.1无砟轨道施工物流组织方案 (40)12.2施工过程中消耗材料与周转材料物流组织要点 (40)12.2.1消耗材料及其运输存放 (40)12.2.2周转材料及其倒运 (41)13、安全控制要点 (42)14、环保控制要点 (42)15、附件 (43)大西客运专线八标段无砟轨道工程桥梁段CRTSⅠ型双块式无砟轨道施工作业指导书1、编制依据⑴桥梁地段CRTSⅠ型双块式无砟轨道结构设计图(一般简支梁,大西原运施轨02);⑵桥上CRTSⅠ型双块式无砟轨道预埋件设计(大西原运施轨03);⑶《客运专线铁路无砟轨道铺设条件评估技术指南》(铁建设[2006]158号);⑷《大西客专CPⅢ控制测量评估工作流程》(大西铁工管(2012)19号);⑸《高速铁路轨道工程施工技术指南》(铁建设[2010]241号);⑹《高速铁路轨道工程施工质量验收标准》(TB10754-2010);⑺《铁路混凝土工程施工质量验收标准》(TB10424-2010);⑻铁三院轨道施工图设计交底。
桥上CRTSⅠ型双块式无砟轨道道床板钢筋、轨排安装施工作业指导书

道床板钢筋、轨排安装施工作业指导书1.适用范围适用于**铁路河南段项目部 CRTS-I型双块式无砟轨道道床板钢筋施工作业。
2.作业准备施工前技术人员应对施工图纸及相关的通用图纸和规范进行认真阅读、熟悉掌握道床板钢筋施工作业的设计要求和验收标准,制定施工作业方案、安全保障措施及应急预案,对施工作业人员进行岗前技术、安全培训和考核,合格后方可上岗。
施工作业中所涉及的各种外部技术数据收集齐全。
标准和规范:《钢筋混凝土用热轧带肋钢筋》等相关标准和规范。
3.技术要求道床板钢筋采用HRB400级钢筋,其技术条件应符合现行国家标准《钢筋混凝土用钢》(GB1499)的相关规定,应为微合金化工艺生产的HRB400钢筋且其碳含量不应大于0.5%。
4.施工程序与工艺流程施工程序施工程序为:施工准备→清理→施工放线→铺设道床板底层钢筋→铺设轨枕、组装轨排→安装螺杆调节器、轨排粗调→道床板上层钢筋绑扎→钢筋接地焊接→模板安装。
5.施工要求5.1 施工准备施工前核对道床板所用钢筋的规格及技术条件符合设计要求,并进行钢筋各项性能指标检验满足相关标准及规范。
5.2 施工放线首先技术人员根据设计图纸,用全站仪直线地段每 5m 放出线路投影中线,中线应用明显颜色标记,并根据几何关系用墨线弹出一侧轨枕边线和模板边线。
用水准仪每 5m 对应测量出对应点的实际高程。
5.3 铺设道床板底层钢筋5.3.1 钢筋加工道床板钢筋集中加工,钢筋加工精度满足规范要求。
加工好的钢筋采用平板拖车运输,运送过程中钢筋保持平直,不允许扭曲或扭弯。
钢筋运输时没有严重的锈蚀和油污及其他杂质的污染,因轨排框架影响,凹槽纵向钢筋在加工过程中顶面直角弯钩先不弯折,待轨排放置后采取后弯成型的方式。
5.3.2 铺设纵向底层钢筋桥梁地段土工布及限位凹槽四周弹性垫板铺设完成,经质量检查验收合格后,根据道床板钢筋布置图在土工布上画出道床板底层钢筋网边线及钢筋位置控制点。
根据钢筋网边线及控制点绑扎道床板底层钢筋和限位凹台钢筋。
CRTS I型双块式无砟轨道道床轨排框架法施工

CRTS I型双块式无砟轨道道床板轨排框架法施工作业指导书一、工法特点采用轨排框架将工具轨、轨枕、扣件系统连接成整体,能有效的控制轨排的稳定性、可靠度,利用框架自带的高程调节螺杆和轨向调节螺杆来调整轨道的几何形态,易于调节且精度较高。
(1)轨排框架集成化程度高,通过制定一系列新技术、新工艺和新标准,过程控制容易,实现了“提高一级精度控制”的目标。
(2)可以使用高效率的粗调测量系统进行轨排框架粗调,然后用轨检小车测量工艺进行精调和复测,提高了施工过程中轨道调整速度和控制精度。
(3)将轨排框架做为工具用于现场组装轨排,集成化性能好;排架及其支撑系统使轨距、中线、水平、轨面高低、三角坑均可精确控制;轨排组装、吊运、定位机械化,混凝土运输灌注等全作业过程为平行流水式,施工程序容易掌握、各工序衔接紧凑有序,环境污染小,安全性好,利于工序质量控制和现场施工管理使用范。
(4)通过对框架轨向锁定器的改进,使其支撑在支撑层或者底座上,把以前仅运用于隧道中的框架法,运用于路基及桥梁中。
二、适用范围本工法适用于适合于高精度的无砟轨道铺设,尤其是连续长段落路基、桥梁的无砟轨道施工。
三、工艺原理1、根据偏差逐步消除的原则,轨排框架调整分为准确就位、粗调和精调三个工步;准确就位目的是减少粗调工作量、提高整体施工效率和减少排架的变形;粗调目的是使轨道分级逐步接近设计位置,精调目的是使轨道结构达到精确的三维定位、整体趋于均匀和平顺。
2、轨道排架主要部件有:托梁、工具轨(60Kg/m钢轨线上一级轨)、楔形夹板、中心标、螺柱支腿和轨向锁定器等。
螺柱支腿进行轨道排架的高低、水平的调整;轨向锁定器进行轨道排架的横向调整和固定。
配属专用制式吊具的龙门吊吊铺排架,粗调测量系统控制粗调、轨道检测小车控制精调和固定轨道,泵送混凝土入模,道床板施工采取多次抹面收光、分阶段养护等综合措施来提高混凝土的密实性和减少表面裂纹。
四、施工工艺本工程中采用的单梁轨排框架长度为6.45米,根据双线的特点,配属2台双线龙门吊,轨排直接在施工作业面进行组装;首先委托有资质和经验的工厂按照精度要求制作单梁轨排框架;轨排进场时需对其进行检验、编号,并按工装设备进行全过程管理。
CRTS型双块式无砟轨道轨排框架法作业指导书

CRTSⅠ型双块式无砟轨道轨排框架法施工作业指导书编制:审核:批准:CRTSⅠ型双块式无砟轨道轨排框架法施工作业指导书1、适用范围本作业指导书适用于新建兰新铁路第二双线LXTJ4标DK1348+827~DK1349+827段无砟轨道路基支承层施工。
2、工程概况本段无砟轨道采用CRTSI型双块式无砟轨道,一次性铺设跨区间无缝线路。
CRTSI型双块式无砟轨道由60kg/m、U71Mn(G)、100m 定尺长无孔螺栓新钢轨、WJ-8B型扣件、LX-I型双块式轨枕、道床板宽2800mm,厚度为260mm,采用C40混凝土,分单元现场浇筑,单元板道床标准板为19.5m。
3.作业准备3.1内业技术准备(1)在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。
(2)制定施工安全保证措施,提出应急预案。
(3)对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。
3.2外业技术准备(1)支承层已经施工完成,并验收合格。
(2)CPIII点已经埋设,CPIII点控制网已经测设完成,并经过评估可以使用。
(3)混凝土用原材料产地、质量等级、类型等应与试验配合比用原材料一致。
应特别注重原材料的质量稳定,原材料检测合格可以使用,并保持适度储备。
(4)轨排框架等设备已经进场并经验收合格可以使用。
4、技术要求(1)无砟轨道施工应符合国家和铁道部现行设计规范、施工规范、验收标准、施工指南等,主要包括:①《高速铁路轨道工程施工质量验收标准》(TB 10754-2010);②《铁路混凝土工程施工质量验收标准》(TB 10424—2010);③《铁路混凝土工程施工技术指南》(铁建设【2010】241号);④《高速铁路无砟轨道工程施工精调作业指南》(铁建设函【2009】674号);⑤《高速铁路轨道工程施工技术指南》(铁建设【2010】241号);⑥《铁路混凝土结构耐久性设计规范》(TB 10005-2010);⑦《关于印发《客运专线综合接地技术实施办法(暂行)》的通知》(铁集成[2006]220号);⑧《铁路混凝土与砌体工程施工质量验收标准》﹝TB 10424﹞;⑨《高速铁路工程测量规范》﹝TB 10601-2009﹞;⑩《铁路轨道工程施工安全技术规程》(TB 10305-2009)。

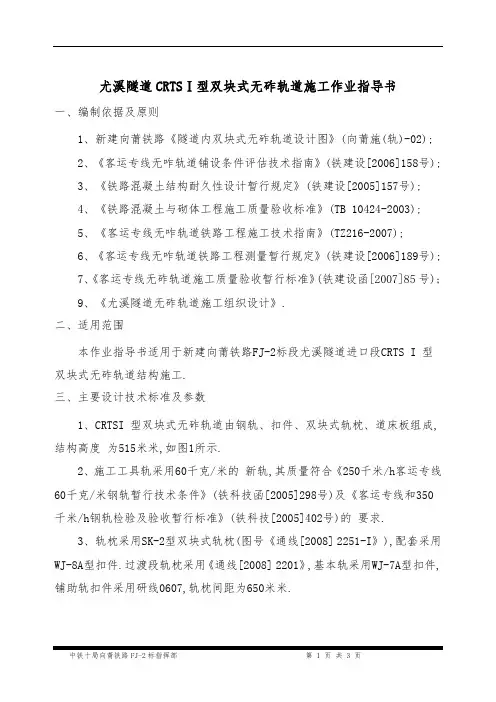

尤溪隧道CRTS型双块式无砟轨道施工作业指导书[全面]
![尤溪隧道CRTS型双块式无砟轨道施工作业指导书[全面]](https://img.taocdn.com/s3/m/1961363583d049649a665824.png)
尤溪隧道CRTSⅠ型双块式无砟轨道施工作业指导书一、编制依据及原则1、新建向莆铁路《隧道内双块式无砟轨道设计图》(向莆施(轨)-02);2、《客运专线无咋轨道铺设条件评估技术指南》(铁建设[2006]158号);3、《铁路混凝土结构耐久性设计暂行规定》(铁建设[2005]157号);4、《铁路混凝土与砌体工程施工质量验收标准》(TB 10424-2003);5、《客运专线无咋轨道铁路工程施工技术指南》(TZ216-2007);6、《客运专线无咋轨道铁路工程测量暂行规定》(铁建设[2006]189号);7、《客运专线无砟轨道施工质量验收暂行标准》(铁建设函[2007]85号);9、《尤溪隧道无砟轨道施工组织设计》.二、适用范围本作业指导书适用于新建向莆铁路FJ-2标段尤溪隧道进口段CRTS I 型双块式无砟轨道结构施工.三、主要设计技术标准及参数1、CRTSI 型双块式无砟轨道由钢轨、扣件、双块式轨枕、道床板组成,结构高度为515米米,如图1所示.2、施工工具轨采用60千克/米的新轨,其质量符合《250千米/h客运专线60千克/米钢轨暂行技术条件》(铁科技函[2005]298号)及《客运专线和350千米/h钢轨检验及验收暂行标准》(铁科技[2005]402号)的要求.3、轨枕采用SK-2型双块式轨枕(图号《通线[2008] 2251-I》),配套采用WJ-8A型扣件.过渡段轨枕采用《通线[2008] 2201》,基本轨采用WJ-7A型扣件,铺助轨扣件采用研线0607,轨枕间距为650米米.图1 CRTSⅠ型双块式无砟轨道隧道断面图4、扣件系统应符合《客运专线扣件系统暂行技术条件》(铁科技函[2006]248号)的规定.5、隧道内道床混凝土连续浇筑在隧道仰拱回填层或混凝土底板上,混凝土等级为C40,直线地段结构尺寸为:宽度 2800米米,厚度 260米米.隧道内若有结缝,道床板应在结构缝处断开.6、曲线超过设置在道床板上,采用外轨抬高方式,在缓和曲线内按线性完成过渡.本隧道进口段曲线段里程DK370+042.31~DK370+536.81,长度494.50米,曲线半径为10000米,缓和曲线按照允许速度 200千米/h设置曲线超高,超高为35米米.7、排水系统设置:本隧道为双线隧道,直线地段在道床板顶面设置0.7%的横向排水坡,曲线地段利用超高后的坡面进行排水.8、综合接地系统:无砟轨道中接地钢筋利用道床板内结构钢筋,取道床板上层钢筋设置3根钢筋(中间一根和两侧各一根)作为纵向接地钢筋,此3根纵向钢筋与横向结构钢筋及轨枕桁架钢筋间采用绝缘卡绝缘,每100米断开一次,每接地单元内取一根上层Φ16横向接地钢筋作为接地钢筋,与3根纵向接地钢筋进行焊接后在线路外侧引出接地端子并用连接导线与贯通地线“T”型连接,横向接地钢筋与其余纵向结构钢筋采用绝缘卡绝缘.9、连接钢筋在隧道基底范围采用RE500锚固胶固定.锚固胶主要性能指标:劈裂抗拉强度≥13米pa、抗拉强度≥94米pa、抗压强度≥99米pa.四、无砟轨道施工及施工工艺(一)施工准备1、根据无砟轨道施工要求,备齐设计图纸、变更设计文件、向莆公司下发的有关无砟轨道施工通知和技术要求等施工文件,并对所有设计文件进行复核无误方可使用.2、进行无砟轨道铺设条件评估、验收.依据(《客运专线铁路无砟轨道铺设条件评估技术指南》铁建设【2006】158号)进行,按照无砟轨道沉降评估实施方案进行隧道基础沉降观测,并对观测数据进行整理分析,沉降趋于稳定、实测沉降总量不大于5米米时,可判定沉降满足无砟轨道铺设条件(预测的隧道基础工后沉降值不大于15米米).3、测量、检测、试验设备检定合格,满足施工精度要求,复测隧道洞内设计院提供的 CPI、CPII、CPIII控制点,并报审复测成果报告审批使用.4、对隧道二次衬砌、底板等砼质量进行地质雷达检测,对检测发现的缺陷、问题进行有针对性的整治,确保隧道达到无砟轨道铺设条件.5、根据施工方案和作业指导书编制无砟轨道施工卡片和施工技术交底,并对技术人员和施工人员进行全面培训.6、根据设计工程数量,提报材料计划,并考虑运输方案 ,以保证工程施工过程中材料的正常供应.提前进行市场调查,选择质优的原材料,需要通过招标综合比较,保证合格产品准时到场.7、机械设备和检测设备进场并验收合格,满足精度控制要求.(二)无砟轨道施工方法及工艺要求1、CRTSⅠ型双块式无砟轨道施工工艺CRTSⅠ型双块式无砟轨道施工主要包括轨道施工测量、工具轨排法施工、道床混凝土浇筑等方面,其施工工艺流程如图2 所示.图2 隧道内双块式无咋轨道施工工艺流程图2、CPIII平面控制网和高程网测设CPIII平面控制网主要为铺设无砟轨道提供控制基准,是在CPⅠ、CPⅡ加密控制网基础上采用后方交汇法施测.每个自由测站以4~6对CPⅢ点为测量目标,每次测量应保证每个点被测量3次.高程控制测量每一测段应至少与3个二等水准点进行联测,形成检核.CPⅢ平面控制网建立后,增设线路基标.基标分为控制基标和加密基标两种,是铺设和调整轨道的依据.控制基标直线60 米设一个,曲线30 米设一个.加密基标直线6.25 米一个,曲线每3.25 米设一个.如图3图3 CPⅢ平面控制网测量网形示意图3、施工步骤及施工内容3.1隧底凿毛、冲洗、放样道床板施工前,将道床板施工范围内前方200~300米隧底混凝土表面的杂物、废碴清除干净,然后对隧底混凝土底板表面进行凿毛,见新面不应小于50%,凿毛后,采用高压水枪和钢丝刷将混凝土碎片、浮砟、尘土等冲洗干净.浇注混凝土前仰拱回填层或混凝土底板表面应洒水湿润,并至少保湿2小时以上且无多余的积水,经过质检人员检查后应作好记录.技术人员根据设计线路资料,采用全站仪直线地段每10米、曲线地段每5米放出线路投影中线,中线应用明显颜色标记,并根据几何关系用墨线弹出一侧轨枕边线和模板边线.同时用水准仪每10米、5米测出对应点位的实际标高.道床板下部无浮渣、灰尘及杂物;中线偏差不超过2米米;模板内边线偏差±2米米.3.2铺设底层钢筋隧道底板凿毛冲洗验收合格按设计间距铺设道床板纵向底层钢筋,道床板底层钢筋在加工场内完成下料制作,下料尺寸和弯折情况应设计相符.底板钢筋除纵、横向接地钢筋间按规定进行焊接外,其余纵、横向钢筋的交叉点均要设置绝缘卡.底板纵向受力钢筋采用搭接方式连接,相邻钢筋的搭接接头应相互错开,纵向钢筋搭接长度不小于70㎝,相邻搭接接头中心错开距离不小于100㎝,同一截面上的钢筋搭接率不大于50%.下层纵向钢筋距道床板底面的净保护层不小于35米米,曲线地段下层纵向钢筋与桁架钢筋保持最小 20米米的净距.施工过程中纵横向钢筋布置均匀,间距及搭接宽度符合设计要求,吊卸过程中要采取措施防止钢筋变形.3.3铺设轨枕、组装工具轨排、锚固销钉采用人工、机械配合铺设双块式轨枕.测量人员应根据线路基桩在线路中线位置做出标记,即在混凝土支承层上每10米在轨枕中心位置标出一个点,然后将这些点用墨线连接起来,作为散布轨枕的中线.为方便施工,中线向两侧1.4米弹出立模位置.轨枕铺设位置允许偏差±1厘米.采用人工安装工具轨法进行轨排组装,利用双向同步电动扭力扳手紧固扣件,组装工具轨轨排,轨排组装的工序为:散枕→固定铁垫板→铺设钢轨→固定钢轨→轨排检查.轨排组装时铁垫板应居中,扣件扭矩应符合设计要求.工具轨采用与正线轨型相同的的 60千克/米新钢轨.工具轨进场后应对工具轨进行检验;在使用、拆卸、装载和运输过程中,应采取措施加强对工具轨的保护,防止工具轨变形、污染,并经常对工具轨进行检验,确保工具轨能满足施工要求.对不合格工具轨禁止投入使用.当铺设调整好轨枕后,在路隧过渡段钻孔并安装钢销钉.钻孔后需要使用空气压缩机清理孔洞.埋设销钉时应绝对保证销钉孔钻在轨枕钢筋网格之间,且中心要垂直于支承层表面,并用植筋胶进行封锚.轨排组装完成后,在每隔3根(曲线地段2根、工具轨接头处)轨枕之间的钢轨上各放置一对螺杆调整器.螺杆调整器安装位置要正确,螺杆必须始终竖直的位于轨道外侧,通过竖向螺杆调整轨排高低,通过水平调整螺栓对轨排方向进行调整.3.4轨排粗调根据测量班在水沟侧壁标注的高程、弹线以及当前仪器测量控制,使用全站仪和人工配合起道机进行轨排粗调.利用道尺、方尺、垂球和3米小钢尺对轨排进行初步调整,实现轨排方向和标高处于正确位置,中线和标高均控制在5米米以内.调整原则为先高程后中线.高程误差宁低勿高,中线误差越小越好.每5米根据设计轨面高程减去实测地面高程算出该点的差值(起道量)作为高程控制的依据.将道尺置放于轨排上,并使其处于水平状态(水准泡居中),用3米的小钢尺进行测量轨道高程.在25米或12.5米轨排范围内均匀布置4对起道机,根据测量结果,将轨排依次均匀顶起,当3米小钢尺上读数接近起道量时(一般低3~5米米为宜),停止起道,然后将道尺放在轨排上,利用水平关系调整另一股钢轨到位.此时安装好调节器螺杆,拧紧螺杆使之受力后拆除起道机.最后利用轨距(1435米米)将方尺分中,并将垂球一端固定在分中心处,另一端自由下垂找线路投影中心点,将起道机安装在轨腰侧面顶推轨道,当垂球中心与线路投影中心重合时重新调整螺杆并使之受力,然后拆除起道机.为确定轨排位置,必须给出轨排支撑螺杆调节器处每一横断面的里程.施工水准仪测量轨面高程,起落竖直调整装置,使轨顶标高满足设计值.3.5绑扎上层钢筋、安装模板3.5.1上层钢筋绑扎上层钢筋在钢筋制作场下料加工,汽车运输至施工现场进行绑扎施工.上层纵向钢筋搁置在双块枕的桁架钢筋上,横向钢筋通过通过纵向钢筋进行定位.纵向受力钢筋采用搭接方式连接,相邻钢筋的搭接接头应相互错开,纵向钢筋搭接长度不小于70㎝,相邻搭接接头中心错开距离不小于100㎝,同一截面上的钢筋搭接率不大于50%.在施工过程中,要加大交底力度和过程控制,确保钢筋施工符合设计和规范要求,综合接地系统及绝缘设置符合要求.进行钢筋施工时要按设计做好接地钢筋的施工,道道床板内纵向接地钢筋每100米单元用绝缘卡进行绝缘搭接,100米单元内纵、横向接地钢筋采用焊接,焊接长度长度单面焊不小于200米米,双面焊不小于100米米,焊接厚度不小于4㎜.道床板在隧道变形缝出断开以后,道床板长度小于100米时,在道床板端部设置接地端子,当几个道床板组成一个不大于100米的接地单元时,同一接地单元内的相邻道床板接地端子应进行C型连接,最后每一接地单元再与隧道预留的接地端子进行连接.3.5.2道床板模板道床板模板采用厂制大块钢模板,模板厚度不小于4米米,考虑施工质量,每块模板长度不小于8米.模板进场后先进行试拼,试拼合格方可使用.模板定位先由测量人员根据纵断面设计标高,每隔5米放出模板固定点位置.放样点必须用红油漆标识,便于工人施工时察看.模板安装前必须彻底清洁、除锈,并涂抹清洁机油或脱模剂,模板与钢筋之间设置同标号的 C40混凝土垫块.模板每次使用,必须严格验收,在安装过程中,注意模板变形,如有变形,立即修整或更换.模板加固通过三角固定架固定,作为独立的加固系统,禁止同工具轨等进行接触.模板的内侧面要求平整,接缝严密,不得漏浆,在浇注混凝土过程中要跟踪检查,如发现变形、松动等现象,应及时修整加固.伸缩缝处的模板安装,应先经行测量放线,确定隧道内变形缝的实际里程,使伸缩缝模板位置与变形缝里程保持一致.根据伸缩缝位置,调整前后轨枕轨距,是伸缩缝位置处于轨枕间距内.3.6轨排精调及固定⑴轨排精调轨排精调是关键工序,对轨道的几何尺寸最终位置能否达到设计及验收标准的要求起着决定性的作用.在具体施工中应结合气温决定最终线形调整时间.一般情况下,最终线性调整应在混凝土浇筑之前大约 1.5~2h开始进行.调整长度比当班计划浇筑段长度保持不少于75米的距离.具体的调整方法:双块式无砟道床主要使用钢轨调整器及测量系统进行轨道精确调整.根据测量显示数据,调整螺杆或螺旋调整器.①通过转动钢轨调整器竖向螺杆,垂直调整轨道高程,通过转动调整器水平装置,实现水平调整.②垂直调整:通过竖向螺杆进行垂直调整.在曲线地段,调整时可能产生水平位置和高度的冲突,因此必须在垂直及水平双方向同时进行调整.③水平调整:通过钢轨调整器水平调节装置进行水平调整.作用是基板的移动带动轨排的移动.④轨道精确调整阶段应由质检人员检查,并做详细记录.⑤精调前对轨排所有螺杆调节器和扣件进行检查,确保螺杆调节器内侧的螺钉拧紧,螺杆与钢筋之间有足够间隙,扣件弹条与轨距挡板密贴.轨道精调时先将钢轨上浮尘、泥点等擦洗干净.测量时每站测设距离为60~80米最佳.使用至少8个控制点自由设站,检查CPⅢ控制点是否有损坏,确认无误方可使用.第一遍先将高程调至2米米内(一般均低于内轨面);第二遍时调中线和轨距,中线调至±2米米(左线时尽量向左,右线时向右),轨距调至0.3~0.7米米;第三遍则将高程,中线,轨距调至1米米内.然后安装道夹板.在第三遍调节时轨道会在螺杆调节器的调节下发生移动.移动量最大的是螺杆调节器本身所在的位置,螺杆调节器前后某一距离内的轨道也会发生微小的移动,所以每根螺杆调节器都要调整两次,以将轨道调整到其设计位置.⑵轨排固定考虑到在浇注道床混凝土过程中,混凝土可能会对已经调整好的轨排产生位移或上浮的情况,为防止这样的情况发生,在轨排就位后,与模板固定架及螺杆调节器错开,每隔五个轨枕安置一个轨排固定架,以保证轨排的稳定性.轨向调节杆一端与钢轨顶紧,另一端顶紧在落地的三脚架上,三脚架与隧道铺底用膨胀螺栓连接牢固.3.7浇注道床板混凝土混凝土浇筑前应再次采用轨道几何状态测量仪器对轨道状态进行检查,对不合格部位及时进行调整.同时先用电阻仪及兆欧表测试接地及绝缘性能;其次用塑料薄膜将工具轨顶面及侧面进行覆盖,用塑料袋将螺杆调节器及轨距撑杆包裹严实,并在轨枕上放置防护罩;然后对轨枕四周及土工布进行洒水润湿,以保证混凝土与轨枕粘贴密实.道床板混凝土采用拌和站拌合、罐车运输、龙门吊装、机械振捣方法进行施工.浇注之前,先对拌和站进行计量校核,混凝土运输至施工现场应先做混凝土坍落度及其他性能指标试验,实验数据满足施工要求后方可进行混凝土浇筑.在浇筑混凝土时,应将混凝土输送于道床板的中心.捣固时从中心往两侧振捣,防止出现因混凝土冲击力大而引起钢轨向低处偏移.轨枕下面应将振动棒斜向深入轨枕底部振捣,以确保道床板混凝土密实;振捣棒应配备至少4台(包括备用一台),左、中、右侧各一台进行振捣,振捣时振捣棒严禁碰撞工具轨及螺杆调节器.混凝土浇筑完成后要及时收面,并按设计直线地段预留0.7%的排水坡,同时要控制好道床板顶面的标高.3.8松螺杆调节器、扣件及混凝土养护混凝土在凝固过程中,当用手指压混凝土表面无明显痕迹时(或者用一重2千克、直径约75米米的铁球轻轻放在混凝土表面,静置片刻,然后将铁球拿起,测量混凝土表面压痕,当直径压痕在30~33米米时,即可开始拧松竖向螺杆1/4圈.正确的时机应通过试验检测后与现场监理工程师共同确认),应及时松螺杆调节器和钢轨扣件,释放钢轨应力,同时将螺杆调节器松1/4圈(转90度 ),钢轨扣件必须彻底松完(用手可以转动螺栓),使钢轨处于不受约束状态.并松开鱼尾板的螺栓.一般在松解螺杆调节器后约1小时就可以适当松开扣件.正确的时机应根据不同的施工环境灵活掌握.在螺杆调整器取出之后,立即使用毛刷进行清洁并涂油,以便下次使用.要及时进行混凝土的覆盖养护,在混凝土初凝后要及时安排专人进行洒水养护保湿,以防止混凝土表面水分蒸发过快.道床板混凝土洒水覆盖养护时间不得小于7天,养护过程中做好记录.当昼夜环境平均气温连续3日低于5℃或环境最低温度低于-3℃时,混凝土成型后应立即防寒保温.3.9拆除模板、轨排固定架、螺杆调节器及工具轨混凝土浇筑完成2~3d后工具轨拆除之前,重新紧固全部扣件,对轨道几何参数进行复测,通过整理、分析复测数据,找出偏差出现的原因,以便在下一步施工中采取相应的措施,进一步提高施工精度 .在螺杆调节器拆除之后,要及时用无收缩混凝土对留下的空洞进行封堵,同时要对螺杆调节器清洁和涂油,比便下次再用.当混凝土强度达到一定强度时需拆除模板.侧向模板和横向模板均采用人工拆除,侧模应在混凝土强度达到2.5米Pa以上,其表面及棱角不因拆模而受损时,方可拆除.道床混凝土强度达到5米Pa后,即可拆除全部模板、钢轨及支撑架,利用道床板混凝土浇筑的间歇时间往前倒用.工具轨、模板及钢轨支撑架使用运输钢轨的自卸卡车倒运.道床混凝土未达到设计强度 75%之前,严禁在道床上行车和碰撞轨道部件.4、施工注意事项及要求(1)应严格控制隧道底板或仰拱回填层顶面高程,施工误差应控制在-20㎜~0㎜,无砟轨道施工前应进行下部基础验收,合格后方可施工.(2)双块式轨枕和工具轨进场后应进行检测验收,确保各项性能指标合格后方可使用.(3)混泥土在搅拌、运输和浇注过程中不应发生离析.当工地昼夜平均气温高于30℃时,应采取夏季施工措施,混凝土的入模温度不应超过30℃;当工地昼夜平均气温连续3天低于5℃或最低气温低于-3℃时,应采取冬季施工措施,确保混凝土的入模温度不低于5℃.(4)采用龙门吊输送浇注混凝土时,混凝土自由倾落高度不得大于2米,出料口距混凝土浇筑面应小于1米,保证混凝土不出现离析现象.浇注道床板混凝土时,必须采取措施保护扣件,防止扣件受到污染.(5)钢筋的绑扎应严格按设计要求进行绝缘处理,在纵横向钢筋搭接处设置绝缘卡,用塑料带绑扎牢固,绑扎后剪去多余的塑料带.并对绝缘性能测试,绝缘电阻不得大于2米Ω.(6)浇筑混凝土前,如果轨道放置时间过长(超过 6 h),或环境温度变化超过15℃(钢轨长度 12.5米时),或受到外部条件影响,必须重新检查或调整.五、劳力组织及机械设备配置1、劳动力配置表(按每天施工单线150米进度配置)2、机械设备配置六、质量控制及检验1、轨枕的进场检验(1)I型双块式轨枕进场后应按批检查轨枕的证明文件;(2)轨枕外观质量应下表要求:(3)轨枕各部尺寸允许偏差应符合下表规定:(4)轨枕预埋套管抗拔力不得小于60kN,试验后其周围没有可见裂纹.(5)轨枕桁架钢筋位置正确,无明显锈蚀、扭曲变形,并不得有开焊或松脱现象.(6)轨枕外表面应有永久标志及临时标志.永久标志包括制造厂厂名代号和制造年份,应按设计要求打在混凝土表面.临时标志包括规格代号和制造年、月、日.2、工具轨进场检验(1)施工工具轨采用60千克/米的钢轨,其质量符合《250千米/h客运专线60千克/米钢轨暂行技术条件》(铁科技函[2005]298号)及《客运专线和350千米/h钢轨检验及验收暂行标准》(铁科技[2005]402号)的要求.(2)工具轨进场后应检查钢轨的出厂合格证等证明文件;(3)工具轨的各项指标应满足下表要求:3、过程控制标准及检验(1)混凝土支承层外形尺寸允许偏差应符合下表要求:(2)钢筋安装位置应符合设计要求,允许偏差应符合下表要求:(3)模板安装允许偏差应符合下表要求:(4)轨排组装铺设允许偏差应符合下表要求:(5)道床板外形尺寸允许偏差应符合下表要求:(6)无砟轨道静态平顺度进度应满足下表要求:六、安全措施1、安全技术措施①施工现场做到布局合理,机械设备安置稳固,材料堆放整齐,用电设施安装出点保护器,场地平整、整洁,为安全生产创造良好环境.施工现场设醒目的安全标语和安全警示标志,一行工人注意安全.②所有起重设备、电器设备、运输设备等,加强保养,使其保持良好的工作状态并具有完备的安全装置.③交叉施工的过程项目,在施工前了解交叉施工工作内容、施工时间、安全注意事项等,必要时派专人进行协调、防护,确保安全.七、环保措施1、避免废水排放的措施在施工区和生活区设置污水处理系统,并备有临时污水汇集沉淀设施,生产中污水、泥浆等废水经过净化处理达到《污水综合排放标准》GB8978规定,才能排放.2、避免废油排放的措施优先安排电动机械施工,对柴油机械、车辆安装防漏设施,对机壳进行覆盖维护,避免在车辆停放、维修时漏油污染.3、避免扬尘及有害气体的措施①主要施工场地进行硬化处理,施工便道定期压实地面.对施工场地、施工便道经常洒水,减少扬尘对周围环境的污染.装卸有粉尘的材料时,采取洒水湿润或遮盖,防止沿途洒漏和扬尘.②工地的烧煤茶炉、锅炉、灶炉等设置除尘装置,使烟尘降至允许排放范围.③施工现场道路指定专人定期洒水清扫,形成制度 ,防止道路扬尘.④车辆开出工地做到不带泥砂,基本做到不洒图、不扬尘.⑤不在施工现场焚烧油毡、橡胶、塑料、皮革、树叶、枯草、各种包装物等废气物品以及其他会产生有毒有害烟尘和恶臭气体的物质.⑥机动车辆安装减少尾气排放的装置;搅拌站封闭严密,并在进料仓上方安装除尘装置.4、施工噪音控制措施①采用低噪音设备和工艺代替高噪音设备与加工工艺,在声源处安装消声器消声.合理布置各种施工工作区和生活区,对空压机、发电机等主要噪声源集中规划,布置在远离生活区的偏僻位置,机房的墙体采取各省措施,必要时采用障壁防噪.②减振降噪:对来自震动引起的噪声,通过降低机械振动减小噪声.③改革施工工艺和设备,机械尽可能采用液压设备,以摩擦压力代替机械振动降低噪音,以低噪音的工艺和设备代替高噪音的工艺和设备.④进入施工现场不高声喊叫、乱吹哨、限制高音喇叭的使用,最大。
铁路隧道CRTSⅠ型双块式无砟轨道施工作业指导书精选全文

可编辑修改精选全文完整版铁路隧道CRTSⅠ型双块式无砟轨道施工作业指导书一、编制依据及原则1、新建铁路《隧道内双块式无砟轨道设计图》(**施(轨)-02);2、《客运专线无砟轨道铺设条件评估技术指南》(铁建设[2006]158号);3、《铁路混凝土结构耐久性设计暂行规定》(铁建设[2005]157号);4、《铁路混凝土与砌体工程施工质量验收标准》(TB 10424-2003);5、《客运专线无砟轨道铁路工程施工技术指南》(TZ216-2007);6、《客运专线无砟轨道铁路工程测量暂行规定》(铁建设[2006]189号);7、《客运专线无砟轨道施工质量验收暂行标准》(铁建设函[2007]85号);9、《铁路隧道无砟轨道施工组织设计》。
二、适用范围本作业指导书适用于新建铁路***标段隧道进口段CRTS I 型双块式无砟轨道结构施工。
三、主要设计技术标准及参数1、CRTSI 型双块式无砟轨道由钢轨、扣件、双块式轨枕、道床板组成,结构高度为515mm,如图1所示。
2、施工工具轨采用60kg/m的新轨,其质量符合《250km/h客运专线60kg/m 钢轨暂行技术条件》(铁科技函[2005]298号)及《客运专线和350km/h钢轨检验及验收暂行标准》(铁科技[2005]402号)的要求。
3、轨枕采用SK-2型双块式轨枕(图号《通线[2008] 2251-I》),配套采用WJ-8A型扣件。
过渡段轨枕采用《通线[2008] 2201》,基本轨采用WJ-7A型扣件,铺助轨扣件采用研线0607,轨枕间距为650mm。
图1 CRTSⅠ型双块式无砟轨道隧道断面图4、扣件系统应符合《客运专线扣件系统暂行技术条件》(铁科技函[2006]248号)的规定。
5、隧道内道床混凝土连续浇筑在隧道仰拱回填层或混凝土底板上,混凝土等级为C40,直线地段结构尺寸为:宽度2800mm,厚度260mm。
隧道内若有结缝,道床板应在结构缝处断开。
双块式无砟轨道道床板作业指导书

质量体系作业文件双块式无碴轨道道床板施工作业指导书文件编号:实施日期:受控状态:(盖章受控)发放编号:发送给:中铁XX局集团二公司武广客专XXTJⅠ标项目部编制概况编制部门:编制人:日期:审核人职务:姓名:日期:批准人职务:姓名:日期:1、编制目的保证武广客运专线综合试验段CRTSⅠ型双块式无碴轨道施工的顺利进行,使之符合设计、施工规范要求及验收标准的规定,从而确保施工质量。
2、适用范围本作业指导书适用于武广客运专线CRTSⅠ型双块式无碴轨道道床板施工作业。
3、概述DK-DK1无碴轨道轨道施工全长67.8m,其中路基施工约88.78m,桥面施工约79.02m;双块式无碴轨道道床板施工流水作业,工艺复杂、技术标准新、质量要求严等工程特点。
4、双块式无碴轨道道床设计要求4.1 道床板采用C40钢筋混凝土结构。
路基地段道床板构筑于水硬性支撑层上,采用C40钢筋混凝土现场浇注而成,宽2800mm,厚260mm。
道床板内纵横向钢筋及纵向钢筋间根据综合接地和轨道电路绝缘要求设臵焊接接头或绝缘卡。
道床板连续设臵,但在路桥连接处,设臵横向伸缩缝,伸缩缝宽20mm,用20mm厚泡沫板填充,并用密封胶封面。
桥上道床板在6140~6730mm范围内设横向伸缩缝。
横向伸缩缝宽100mm。
4.2 双块式无碴轨道道床板钢筋应采用绝缘卡绝缘,凸型挡台处的钢筋应采用涂层钢筋进行绝缘。
4.3 本段线路设计曲线半径为9000m ,曲线超高设臵为130mm ;路基地段超高在支撑层上实现,桥梁超高在保护层上实现。
5、无碴轨道施工工艺流程及质量控制5.1 工艺流程:工艺流程图5.1.1 工艺说明为确保现场顺利施工、高质量的完成施工任务,必须按照工艺流程操作,严格控制好每一步骤。
8.1.横向钢筋的运存 13.1.水的运输16.1.砂浆制运12.1.混凝土的运输 10.1.纵模板运存9.1.横模板的运存 7.1.螺杆运存 6.1.工具轨、调节器的运存 进入下一个循环 16.填塞螺杆孔 15.拆除螺杆调节器、工具轨 14.拆除纵向 (横向) 模板 13.混凝土养护 12.浇注混凝土 11.轨道精调 10.安装纵向模板 9.安装横向模板 8.钢筋绑扎,接地焊接 7.轨道粗调,安装螺杆 6、铺工具轨,安装螺杆调节器托盘5.散放轨枕4.放置纵向钢筋3.轨道中线放样 2.下部结构清洗 1.轨枕纵向钢筋的运输存放 施工准备布设精测网、安装设备5.1.2精测网布设根据施工线路图、复核CPⅠ、CPⅡ以及水准点的数据,必要时加密CPⅡ。
双块式无砟轨道施工作业指导书

CTRS I 型双块式无砟轨道施工作业指导书1、适用范围本作业指导书适用于高架站到发线线路CTRS I 型双块式无砟轨道施工。
2、作业预备2.1内业技术预备2.1.1工程部下发本作业指导书,并组织现场技术、施工人员学习长轨铺设有关技术标准和技术标准,并进呈现场施工技术交底。
2.1.2安质部依据现场状况,制定施工安全保证措施,提出应急预案,并对现场施工人员进展安全培训。
2.2外业技术预备2.2.1CTRS I 型双块式无砟轨道的道床板和底座板为现浇混凝土构造,对混凝土材料、协作比设计、施工工艺、物流组织与运输、质量把握有更高要求。
2.2.2CTRS I 型双块式无砟轨道道床板内钢筋按绝缘设计,除接地钢筋焊接点及环氧树脂涂层钢筋穿插点加绝缘垫片外,其余道床板内纵横向钢筋、双块式轨枕桁架钢筋交点搭接处均设置绝缘卡。
2.2.3CTRS I 型双块式无砟轨道底座顶面留有两个限位凹槽,底座内钢筋按绝缘设计,全部钢筋搭接及穿插处均设置绝缘卡,底座与桥面间承受连接钢筋连接。
3、设计标准道床板承受C40 钢筋混凝土构造,依据连接段长度分块设计,每块长4~7m,宽2800mm,厚度约380mm,道床板顶面由中间向两侧设2.0%的横向排水坡,道床板间设100mm 的伸缩缝。
道床板内钢筋按绝缘设计,除接地钢筋焊接点及环氧树脂涂层钢筋穿插点加绝缘垫片外,其余道床板内纵横像钢筋,双块式轨枕桁架钢筋交点搭接处均设置绝缘卡。
CRTS I 型双块式无砟轨道道床板与底座间设中间分隔层,其中限位凹槽四周设置8mm 厚的弹性垫层,其余范围铺设4mm 厚的土工布,弹性垫层及土工布使用寿命均为60 年,其质量应符合双块式无砟轨道弹性垫层及土工布相关技术条件。
4、施工前预备工作4.1施工前技术预备工作(1)施工前应依据施工内容猎取相关施工设计文件〔包括变更设计文件〕。
(2)施工文件包括定型图〔标准图〕、施工质量验收标准和线下施工单位供给的中桩表、水准点表、线路基桩表等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
CRTSI型双块式无砟轨道轨道排架法施工作业指导书1.编制目的明确双块式无砟轨道道床板施工作业的工艺流程、操作要点和相应的工艺标准,指导和规范双块式无砟轨道道床板施工。
2.编制依据2.1兰新线无砟轨道施工图及设计文件2.2高速铁路轨道工程施工技术指南2.3《高速铁路轨道工程施工质量验收标准》﹝TB10754-2010﹞2.4《铁路混凝土与砌体工程施工质量验收标准》﹝TB 10424﹞2.5《高速铁路工程测量规范》﹝TB 10601-2009﹞3.适用范围兰新铁路第二双线CRTSI型双块式无碴轨道。
4.施工控制要点4.1前期准备阶段4.1.1熟悉并掌握施工设计图纸及相关规范、规程、标准、技术条件、细则、指南等。
4.1.2进行沉降变形观测和无碴轨道铺设前质量评估。
4.1.3组织技术、测量试验和施工人员岗前培训。
4.1.4配合设计院进行CPⅠ、CPⅡ、CPⅢ精密测量控制网布设,完成新网下的线路拟合;组织对CPⅡ、CPⅢ测量成果进行复测,报设计院确认。
4.1.5选定混凝土配合比。
4.1.6原材料进场检验、标识存放。
4.2过程控制阶段包括组装工具轨排,钢筋工程施工,电阻测试,轨排就位、粗调、精调和轨道几何位置复测,灌注道床板混凝土,道床板养护、封堵螺栓孔等。
4.2.1钢筋绝缘情况采用目测检查和电阻测试,灌注混凝土前的精度复测,灌注混凝土等重要工序监理全过程旁站。
4.2.2建立内部各工序交接验收管理办法,各工班之间办理签字交接,上道工序不合格不允许进入下道工序施工。
4.2.3在施工的各阶段,根据测量统计分析数据,在施工现场定期(不长于1个月)召开由技术负责人、测量、安全、试验、物资设备、质量人员和工班长等参加的各类分析、探讨和阶段性总结会,适时增补具有针对性的技术、质量管理要求。
4.3后期综合整理阶段首先,对铺设长钢轨后的轨道进行复测;然后根据精调和复测后的结果,进行数据统计分析,制定相应的轨道综合调整方案。
5.施工工艺流程工艺流程见图1《工具轨法施工工艺流程图》。
工具轨法施工工艺流程图6.技术和质量控制点6.1工具轨、模板、螺杆调节器的进场6.1.1工作内容①按方案备齐材料及器具;②工具轨的验收;③轨枕现场存放。
6.1.2设备配置专用吊架、汽车吊。
6.1.3储存工具轨存放在已整平硬化的场地上,搭设临时防护棚,避免由于暴晒等造成轨排产生温度变形。
6.1.4工序质量标准及验收检验方法①轨排检验标准见表1。
②模板检验标准见表2。
表2 模板质量检验检查表③螺杆调节器检验标准见表3。
表3螺杆调节器验收检查表6.2双块式轨枕、道床板钢筋进场6.2.1工作内容①提出轨枕、钢筋用料计划;②轨枕的验收;③轨枕的现场堆放。
6.2.2工艺步骤①提出轨枕、钢筋用料计划根据设计及施工进度情况,计算确定所需的轨枕及钢筋数量。
所需轨枕、钢筋应在施工两周前运抵工地,根据洞口场地和施工进度情况,分批次进料。
②轨枕的验收a、在轨枕卸车前,质检人员重点检验轨枕的以下项目:运输中损坏、裂缝、钢筋变形、伸出的钢筋长度等。
b、如果轨枕垛中有若干轨枕不合格,该垛轨枕将拒收并退还。
③轨枕的现场堆放轨枕层间用10×10 cm方木支撑,枕木垛应绑扎牢固,使用汽车吊卸载轨枕。
经验收合格后方可卸载轨枕垛,轨枕垛按相应标记卸车垛放。
6.2.3设备配置专用吊架、汽车吊。
6.2.4储存轨枕存放在已平整硬化的场地上,钢筋按型号分开,存放在钢筋棚。
轨枕层间用10×10 cm方木支撑,枕垛应绑扎牢固。
每垛存放6层,每层6根。
钢筋堆放前,底部垫枕木,避免钢筋与地面的直接接触。
6.2.5工序质量标准及验收检验方法①质量缺陷超标的轨枕必须标记并取出,禁止使用不合格的轨枕。
轨枕应在生产厂完成检查,现场进行外观检测。
对有损坏的或者有潜在损坏的轨枕,应在其端部竖面用黄漆标注,不得使用。
②使用专用吊具装卸轨枕,不得用绳索直接起吊,以免轨枕产生永久性变形。
③两轨枕垛之间要求的间距不小于0.5 m。
④轨枕外型尺寸:a、横向中心距1514±2㎜;b、单块中心偏差±1㎜;c、轨底坡1/35~1/45㎜;d、承轨槽平整度1㎜;e、两承轨台之间的相对扭曲<0.7㎜。
⑤预埋套管:a、套管中心距382+1.5㎜,-0.5㎜;b、孔道不垂直度<0.5㎜;c、套管内径30㎜;d、套管与砼表面高差<1㎜;e、套管内不允许堵塞。
⑥钢筋桁架:a、上下层钢筋间距100±3㎜;b、上层钢筋距轨枕顶面距离105±3㎜。
⑦外观质量检查是否存在外观质量缺陷(棱角缺损等) ,对不合格的轨枕确认后单独堆放标识、退货处理。
轨枕按照表4进行验收。
表4 轨枕外观质量检查表6.3道床工作面清理、施工放线6.3.1工作内容①工作面清理;②施工放线。
6.3.2工艺步骤①工作面凿毛、清理人工采清除表面浮渣、灰尘及杂物。
②施工放线a、每块道床板按图纸起止里程分别测放出轨道中线控制点位置;b、以中线为基准弹出道床板的纵向模板内侧边线;c、标记轨枕控制边线及每隔20根标定一次轨枕里程控制点的具体位置。
6.4底层钢筋布设6.4.1工作内容①按测量放样位置和轨枕下纵向钢筋设计数量,将纵向钢筋依次散铺到线路上;②绑扎底层钢筋,做好绝缘处理。
6.4.2工序质量标准及验收检验方法①根据全站仪放样点,在底板顶面上用钢卷尺量出底层钢筋间距,粉笔标记;按梅花型布置预制好的砼垫块;布置纵、横向钢筋,安装绝缘卡子和绝缘扎丝固定。
②吊卸过程中防止钢筋变形;维持物流道路的通畅,满足货物运输要求。
6.5布枕6.5.1工作内容①布枕前应对轨枕进行检查,伤损掉块、桁架变形的轨枕不得使用。
②轨枕采用人工散布,每4人一组,分区段按放样标识放置轨枕,专人对所摆放的轨枕位置进行调整,使其与标识线吻合。
③每散布4组轨枕,控制散布轨枕的累计纵向误差,作出相应调整。
④同组轨枕间距误差不大于±5mm,左右偏差不大于±10mm,两组轨枕间距偏差不大于±10mm,并应保持轨枕基本平顺,与线路中心垂直。
6.6轨排组装6.6.1工作内容①工具轨安装完成后,采用方尺对枕距进行精调,通过方尺,调整轨枕方向垂直于钢轨。
②在工具轨上作出每根轨枕中心标识,并在控制扣件螺栓上作出中心点标识,按中心标识采用方尺、垂球控制轨枕间距,起道机、撬棍调整枕距。
③调整完成后安装绝缘垫块,初拧扣件螺栓,拧紧程度以手拧不动为宜,施拧时先同步拧钢轨内侧两螺栓,然后同步拧钢轨外侧两螺栓。
④轨枕间距调整完成后进行扣件螺栓施拧,形成轨排。
扣件螺栓施拧必须采用双头内燃机扳手对称施拧(扭矩在150KN.m~160KN.m),施拧时绝缘垫块和钢轨必须完全落槽,采用塞尺检查工具轨与垫块、挡块和扣件间三点是否密贴,间隙不得大于0.5mm, 否则,需加大扭矩施拧。
⑤轨枕调整好后,利用轨距尺及轨距撑杆调整轨距,轨距调节后必须为钢轨的真实轨距,避免钢轨扭曲或倾斜,造成轨距合格的假象,否则后果非常严重。
6.7轨排粗调6.7.1工作内容在底层钢筋布设、轨排就位以后,开始对轨排进行粗调作业。
粗调的目的是将组装好的轨排抬起至设计标高,并对轨道中心进行调整。
①粗调前对轨排进行检查,主要检查枕距、轨距及轨道落槽情况,是否符合要求。
②利用起道机抬升轨排,每轨排每侧3~4个,利用方尺初步控制起轨高度。
③轨道中心调整:可在方尺上作出轨道中心位置标识,利用垂球对中轨道中心点,对轨道中心进行调整,起轨时可通过调整起道机的位置角度及松紧顺序来使轨道对中。
④安装螺杆调节器钢轨托盘:螺杆调节器在轨道左、右轨对称安装,固定在两轨枕中间位置,并应大致垂直于轨道方向,第一根轨枕需要配一对,每间隔3根轨枕安装1对。
⑤安装螺杆调节器螺杆:安装螺杆前先对螺杆涂抹黄油,安装事先准备好的波纹管(略高出砼结构面),旋入螺杆,采用扳手拧紧,最大扭矩不应超过5KN.m(与手动拧紧力量大致相当),施拧时要注意两边用力相等。
为防止起道机松轨后螺杆下沉导致轨排变形,在螺杆下面安装50mm×50mm×4mm钢板垫片,垫片中间设防滑凹槽。
⑥轨道粗调调整原则:利用起道机、螺杆调节器完成轨排的粗调工作,调整原则以“先标高、后中线,再复核标高、中线”的顺序循环进行。
粗调时要求逐一对每一对支撑螺杆处的轨排进行调整。
粗调后中心线偏差应在3mm内,高度应低于设计标高约3~5mm。
设站及调整工艺:全站仪采用自由设站后方交法测设,测量测站附近8个CPⅢ基桩控制点棱镜,通过配套软件,自动平差计算,确定全站仪的x、y、z坐标。
改变全站仪测站,需要重新确定新测站坐标时,必须至少观测后方8个控制点。
同时对已完成调整的最后一组轨排进行复测,偏差大于2mm需重新设站。
全站仪架设好以后,配合轨检小车逐一对每一对支撑螺杆处的轨排进行粗调调整。
待一组轨排调整完成后,紧固支撑螺杆,螺杆顶端高出钢轨顶面不得超过70mm。
重复测量,确认轨排准确定位后,安装鱼尾夹板,纵向连接轨排,必要时再次进行调整。
6.8钢筋绑扎、接地焊接6.8.1工作内容①钢筋绑扎;②接地焊接;③钢筋绝缘及接地检测。
6.8.2工艺步骤①钢筋绑扎a、按设计要求进行钢筋绑扎。
对纵向钢筋与横向钢筋及轨枕桁架上层钢筋交叉处以及上层纵向钢筋搭接范围的搭接点按设计要求设置绝缘卡,用尼龙自锁带绑扎;b、绑扎过程中不得扰动粗调过的轨排;②接地焊接纵横向接地钢筋采用L型焊接,单面焊接长度不小于100 mm。
接地端子的焊接应在轨道精调完成后进行,焊接时应保证其端口紧贴道床板砼侧面。
③钢筋绝缘检测道床板钢筋绑扎并焊接完成后,应进行绝缘性能测试,检测采用欧姆表。
非接地钢筋中,任意两根钢筋的电阻值不小于2 MΩ。
6.8.3工序质量标准及验收检验方法①接地钢筋焊接长度不小于100 mm,外端联接点须高出设计道床板面约5mm。
②接地单元长度不大于100 m。
③钢筋安装及接地焊接质量检查项目:按图安装钢筋;按图进行焊接;接地连接位置;混凝土保护层两侧和顶部最小厚度符合图纸要求,允许偏差±5 mm。
④钢筋网绝缘性能满足设计要求。
⑤防止接地端子污染。
6.9安装横向、纵向模板6.9.1工作内容①模板抽检及设备就位;②安装横向模板;③安装纵向模板。
6.9.2工艺步骤①模板抽检模板安装前应先进行以下检查工作:模板平整度;复核基底砂浆带的位置及强度;模板清洗情况;脱模剂涂刷情况;更换损坏或弯折的模板。
②安装模板纵、横向模板安装时,相邻模板间拼接要严密。
6.9.3工序质量标准及验收检验方法①模板安装不能扰动已粗调完的轨排。
②模板安装质量检查项目:纵向模板干净(无混凝土污染);脱模剂涂刷情况(仅能使用脱模剂),油膜应分布均匀;损坏或弯折的模板不得使用;混凝土保护层最小厚度;目测纵向模板与下部结构顶面保持垂直;模板安装后,检查下部结构表面清洁。
