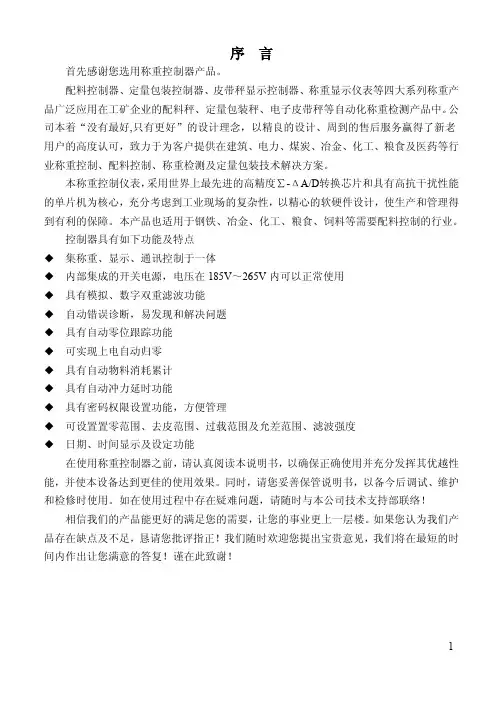

称重控制器产品 说明书
首先感谢您选用称重控制器产品。
配料控制器、定量包装控制器、皮带秤显示控制器、称重显示仪表等四大系列称重产品广泛应用在工矿企业的配料秤、定量包装秤、电子皮带秤等自动化称重检测产品中。
公司本着“没有最好,只有更好”的设计理念，以精良的设计、周到的售后服务赢得了新老用户的高度认可，致力于为客户提供在建筑、电力、煤炭、冶金、化工、粮食及医药等行业称重控制、配料控制、称重检测及定量包装技术解决方案。
本称重控制仪表，采用世界上最先进的高精度∑-ΔA/D转换芯片和具有高抗干扰性能的单片机为核心，充分考虑到工业现场的复杂性，以精心的软硬件设计，使生产和管理得到有利的保障。
本产品也适用于钢铁、冶金、化工、粮食、饲料等需要配料控制的行业。
控制器具有如下功能及特点◆集称重、显示、通讯控制于一体◆内部集成的开关电源，电压在185V～265V内可以正常使用◆具有模拟、数字双重滤波功能◆自动错误诊断，易发现和解决问题◆具有自动零位跟踪功能◆可实现上电自动归零◆具有自动物料消耗累计◆具有自动冲力延时功能◆具有密码权限设置功能，方便管理◆可设置置零范围、去皮范围、过载范围及允差范围、滤波强度◆日期、时间显示及设定功能在使用称重控制器之前，请认真阅读本说明书，以确保正确使用并充分发挥其优越性能，并使本设备达到更佳的使用效果。
同时，请您妥善保管说明书，以备今后调试、维护和检修时使用。
如在使用过程中存在疑难问题，请随时与本公司技术支持部联络！相信我们的产品能更好的满足您的需要，让您的事业更上一层楼。
如果您认为我们产品存在缺点及不足，恳请您批评指正！我们随时欢迎您提出宝贵意见，我们将在最短的时间内作出让您满意的答复！谨在此致谢！第一章产品使用须知 (4)1.1开箱检查 (4)1.2安装注意事项 (4)1.3配线注意事项 (4)1.4使用注意事项 (4)1.5维护注意事项 (4)第二章产品技术规格 (5)2.1技术参数 (5)2.2外观规格 (6)2.2.1外形尺寸示意图 (6)2.2.2前面板示意图 (6)2.2.3后面板示意图 (8)2.2.4端子的定义 (8)第三章产品安装与接线 (9)3.1安装环境注意事项 (9)3.2仪表箱安装开孔尺寸 (9)3.3传感器接线方法 (9)第四章操作说明 (10)4.1置零 (10)4.2标称 (10)4.3基本操作 (10) (1111)第五章功能参数表..................................................................................................5.1功能表说明 (11)5.2功能组分类 (11)5.3功能表明细 (12)第六章功能详细介绍 (15)6.1峰值 (15)6.2标定 (15)6.3特殊功能代码操作 (16)6.4输入输出测试 (16)6.5电流环内码值调整 (16)6.6通讯设置 (17)第七章串行通讯协议 (19)7.1托利多通讯协议 (19)7.1.1托利多输入格式 (19)7.1.2托利多连续输出格式 (19)7.1.3托利多命令输出格式 (21)7.1.4托利多自动输出格式 (21)7.2MODBUS通讯协议 (21)7.3CB920通讯协议 (22)7.3.1连续输出方式 (23)7.3.2命令输出方式 (23)第八章出错指示与仪表常见故障排除 (25)8.1出错代码含义表 (25)8.2标定错误处理方法 (25)8.3称重传感器故障检测方法 (26)8.4称重传感器故障排查 (26)8.5无法自动运行 (27)8.6系统常见故障排查 (27)第一章产品使用须知1.1开箱检查开箱时，请仔细确认：运输中是否有破损现象；本设备的型号、规格是否与您的订货要求一致。

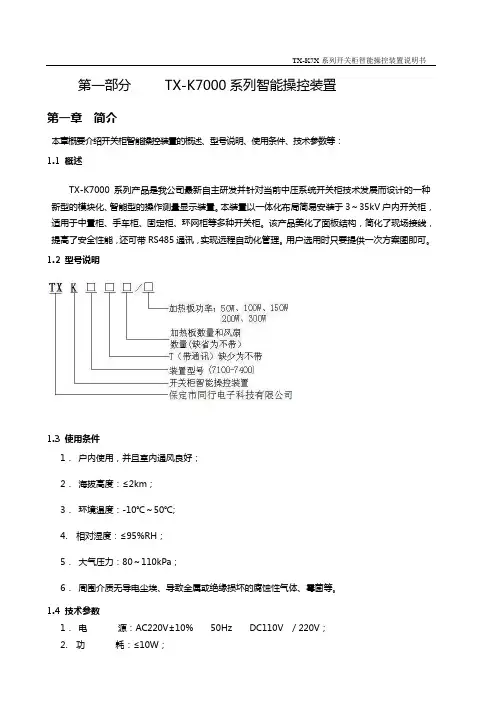

TX-K7X系列智能操控使用说明书
第一部分TX-K7000系列智能操控装置第一章简介本章概要介绍开关柜智能操控装置的概述、型号说明、使用条件、技术参数等：1.1 概述TX-K7000系列产品是我公司最新自主研发并针对当前中压系统开关柜技术发展而设计的一种新型的模块化、智能型的操作测量显示装置。
本装置以一体化布局简易安装于3～35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。
该产品美化了面板结构，简化了现场接线，提高了安全性能，还可带RS485通讯，实现远程自动化管理。
用户选用时只要提供一次方案图即可。
1.2 型号说明1.3 使用条件1．户内使用，并且室内通风良好；2．海拔高度：≤2km；3．环境温度：-10℃～50℃;4. 相对湿度：≤95%RH；5．大气压力：80～110kPa；6．周围介质无导电尘埃、导致金属或绝缘损坏的腐蚀性气体、霉菌等。
1.4 技术参数1．电源：AC220V±10%50Hz DC110V/ 220V；2. 功耗：≤10W；3. 控制精度：温度±0.5℃湿度±3%RH；4. 人体接近感应时间：≤3秒；5. 内置音频功率：8Ω，2W；6. 高压带电指示部分：LED启辉电压（kV）：母线电压×0.15；闭锁启控电压（kV）：母线电压×0.65；7. 通讯接口: RS485(默认)；8. 抗电强度：外壳与端子之间大于AC2000V；9. 绝缘性能：外壳与端子之间大于100ΜΩ；10. 抗干扰：符合GB/T17626.8-1998标准；注：以上参数为标准配置，可以根据用户要求特制。
1.5 型号参照表1.6 功能参照表第二章 使用说明本章主要介绍开关柜智能操控装置的功能指示、高压带电、温湿度、语音提示、模拟指示等： 2.1 功能指示图功能分类表注：在固定柜中，03②、04①代表上隔离刀合/分，03①、04②代表下隔离刀合/分。
2.2 高压带电部分1. 高压回路带电时，相应高压带电相指示灯亮；闭锁指示灯亮，闭锁有效，闭锁TX-K7000系列控制输出接点断开；2. 本装置可实现强制闭锁，从而提高配套产品的防止误操作性能。

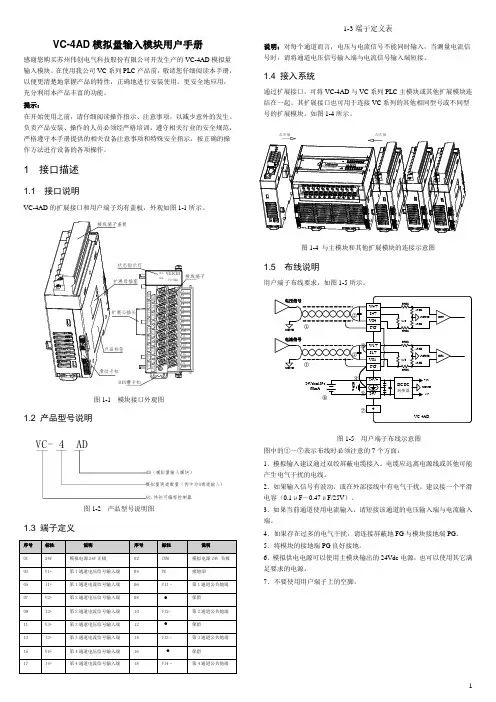

VC-4AD 模拟量输入模块用户手册说明书
1VC-4AD 模拟量输入模块用户手册感谢您购买苏州伟创电气科技股份有限公司开发生产的VC-4AD 模拟量输入模块。
在使用我公司VC 系列PLC 产品前，敬请您仔细阅读本手册，以便更清楚地掌握产品的特性，正确地进行安装使用。
更安全地应用，充分利用本产品丰富的功能。
提示：在开始使用之前，请仔细阅读操作指示、注意事项，以减少意外的发生。
负责产品安装、操作的人员必须经严格培训，遵守相关行业的安全规范，严格遵守本手册提供的相关设备注意事项和特殊安全指示，按正确的操作方法进行设备的各项操作。
1 接口描述1.1 接口说明VC-4AD 的扩展接口和用户端子均有盖板，外观如图1-1所示。
图1-1 模块接口外观图1.2 产品型号说明VC- 4 ADAD（模拟量输入模块）模拟量通道数量（例中为4通道输入）VC:伟创可编程控制器图1-2 产品型号说明图1.3 端子定义1-3端子定义表说明：对每个通道而言，电压与电流信号不能同时输入，当测量电流信号时，请将通道电压信号输入端与电流信号输入端短接。
1.4 接入系统通过扩展接口，可将VC-4AD 与VC 系列PLC 主模块或其他扩展模块连结在一起。
其扩展接口也可用于连接VC 系列的其他相同型号或不同型号的扩展模块。
如图1-4所示。
图1-4 与主模块和其他扩展模块的连接示意图1.5 布线说明用户端子布线要求，如图1-5所示。
图1-5 用户端子布线示意图图中的①～⑦表示布线时必须注意的7个方面：1．模拟输入建议通过双绞屏蔽电缆接入。
电缆应远离电源线或其他可能产生电气干扰的电线。
2．如果输入信号有波动，或在外部接线中有电气干扰，建议接一个平滑电容（0.1μF ～0.47μF/25V ）。
3．如果当前通道使用电流输入，请短接该通道的电压输入端与电流输入端。
4．如果存在过多的电气干扰，请连接屏蔽地FG 与模块接地端PG 。
5．将模块的接地端PG 良好接地。
6．模拟供电电源可以使用主模块输出的24Vdc 电源，也可以使用其它满足要求的电源。
JSY-MK-301 三相互感式电能质量检测仪 产品手册说明书
JSY-MK-301 三相互感式电能质量检测仪产品介绍一、1.1 简介1.2 功能特点1.3 技术参数二、应用2.1 外形及安装2.2 端子定义2.3 典型接线2.4 应用说明三、Modbus寄存器四、MODBUS通讯规约五、注意事项一、产品介绍1.1、简介JSY-MK-301三相互感式电能质量检测仪系我公司采用微电子技术与专用大规模集成电路，应用数字采样处理技术及SMT工艺等先进技术研制开发的拥有完全自主知识产权的三相电能质量检测仪。
该检测仪技术性能完全符合IEC 62053-21国标标准中0.5S级三相有功电能表的相关技术要求，能直接精确地测量额定频率为50HZ或60HZ三相交流电网中的电压、电流、功率、功率因数、电量及总量等电参数。
该检测仪内置2路RS485通讯接口、1路开关量输出（可选）、1路点阵液晶显示输出口、MODBUS-RTU通讯协议方便与各种AMR系统联接，具有可靠性好、体积小、重量轻、外形美观、安装方便等特点。
JSY-MK-301三相互感式电能质量检测仪可广泛应用于节能改造、电力、通信、铁路、交通、环保、石化、钢铁等行业中，用于监测交流设备的电流和电量消耗情况。
1.2、功能特点1.2.1.采集三相交流电参数，包括电压、电流、功率、电能等多个电参量，信息全1.2.2.采用专用测量芯片，有效值测量方式，测量精度高1.2.3.带2路RS-485通讯接口1.2.4.通信规约采用标准Modbus-RTU，兼容性好，方便编程1.2.5.带ESD保护电路的RS-485通信接口1.2.6.多种供电方式可选1.2.7.宽工作电压AC80～240V或DC5V，并具防接反保护功能，接反电源不会损坏模块1.2.8.采用工业级芯片，内置看门狗，并具有完善的防雷抗干扰措施，保证可靠性1.2.9.高隔离电压，耐压达AC:2000V1.2.10.带外接LCD显示通讯接口、可实时查看测量数据参数1.2.11.可选配不同规格单匝穿心互感器或开合式互感器，方便易用(注：开合式电流互感器主要应用于工业中城网、电力传输系统、农村项目改造，具有安装方便，无需拆卸一次母线，亦可带电操作，并且不影响客户正常用电，为用户改造项目节省大量的人力、物力、财力，提高改造效率。
国网智能表及采集外观终端尺寸汇总
N L 闭 开 闭 开 闭 开 闭 开 告 告 + -+ -+ -+ -+ -+ -+ + --
第I路 第II路 第III 第IV路 警 警 第I 第II 第III第IV 第V 第VI
第I 第II
电源 遥
1 2 路 路 开关
路 12V 路 路
控 专变采集终端Ⅱ型（FKXB4X）接线端子示意图
控制输出端子排定义
用用用用
用用用用
线 1+ 1- 2+ 2-
1+ 1- 2+ 2-
V+ V+ V- V-
端 子 31 32 33 34 35 36 37 38 号
4
备备备备 接 A1 B1 A2 B2 用 用 用 用 线
Generated by Foxit PDF Creator © Foxit Software For evaluation only.
8
Generated by Foxit PDF Creator © Foxit Software For evaluation only. D.集中器外观及尺寸示意图 (注：尺寸、端子排列一致可用接表座，外形与三相表 的接近，但电压电流端子间距有较大差异，小信号间 距不一样，端子也多了两个为18)
10
Generated by Foxit PDF Creator © Foxit Software For evaluation only. E.1采集器I型外观尺寸示意图 (注：尺寸、端子排列布局差异大 但是与单相表 的尺寸、端子布局及间距完全一样)
层信 接
信
信
信信
信
信信
பைடு நூலகம்
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、端子定义
二、外形尺寸
三、技术参数
输入:传感器灵敏度范围:35mVdc(i.e.±3.5mV/V).
最小输入分辨率:<0.5uV
传感器激励电压:10VDC
传感器驱动能力:120mA.(最多并联4只350欧姆传感器)
输入反馈:提供.
零点调整:固定式可调:输入范围50％，一个可调电位器
增益调整:可调整范围1倍增益20mV输入/20mA输出，6位固定开关，一个可调电
位器
满载/零点／满载标定时相互影响:可忽略
输入端滤波器:第一滤波:固定式:截止频率200Hz(5ms)
模拟输出:电流输出:0-20mA或4-20mA(带反相保护)
电压输出:0-10Vdc
逻辑量输出:有源输出
额定工作环境I≤50mA;V≤12Vdc
精度:额定分辨率:>70,000分度.
线性度:<0.01% F.S(100ppm)
线性调整:零点:±0.5%增益:±1.0%
温度系数(FS):零点:±25ppm/o C满载:±50ppm/o C
工作温度范围:-20o C/+50o C
电源供应:内部转换模式:15-35Vdc单路,0.8- 2.4瓦.
带反相以及超压保护.
基本组成单元:单板PCB,金属壳体:35*66*18全金属防护,IP40.
标准安装方式:随机提供双TS35卡扣.标准35mm DIN轨安装.
四、安装与标定
首次使用LAC前，请认真阅读本说明书
1.连接LAC到电源与传感器
C对电源的要求非常宽，18-35V的直流电源都可以，但是应考虑LAC负载，如果LOADCELL数目多于1个，应适当加大电源的功率（>120mA）
C与传感器的连接使用4线连接，当使用6线的传感器或接线盒时，应该用跳线将激励（EXC）与反馈（SEN）短接。
2.确定你所希望的输出方式
LAC提供电流与电压两种模拟输出方式，在标定以前可以通过改变Switch A1的开关状态来选择输出方式。
（ON——电流输出方式；OFF——电压输出方式）
3.设定零点
若使用4——20mA信号时，则把Switch A1设为“ON“状态，Switch B1设为“ON”状态，Switch B2设为“OFF”状态，然后调节电位器RP1至输出为设定的下限（比如设定为4-20mA，就应调节到接近4mA），设定零点调整完成后，进行工作零点调整；若使用0——20mA或0——10V信号，则把Switch A1设为“OFF”
状态，无需设定零点调整，直接进行工作零点调整。
4.工作零点调整。
先把Switch B1设为“OFF”状态，Switch B2设为“ON”状态，如果皮重小于传感器满量程的15％，则把Switch A8设为“ON”状态，然后直接调节电位RP2至精确值；反之则把Wwitch A8设为“OFF”状态，之后通过设定Switch A2——A7的开关状态（设定方法如表１），使输出接近为零点，然后调节电位器RP2至精确值。
（偏置调整完成后，进行增益设定）
表1电流（电压）偏置调整方法
A2—A7开关状态000000100000110000111000111100111110111111偏置调整率（满量程的
0％8.34％16.67％25％33.34％41.67％50％
百分比）
（0——表示开关为“OFF”状态；1——表示开关为“ON“状态）
5.增益设定
在系统上加一个已知载荷，之后通过设定Switch B3——B8的开关状态（设定方法如表2），使输出接近为所设定的数值（如果设定为4-20mA，并且加了满载，就是20mA）。
如果是其它载荷，将其折算成相应输出值。
调节电位器RP3至输出为设定数值。
表2增益设定方法
B3—B8开关状态000000100000110000111000111100111110111111增益设定2 1.833 1.667 1.5 1.333 1.1671
（0——表示开关为“OFF”状态；1——表示开关为“ON“状态）
6.重新检查零点设定、电流偏置调整和增益设定，如果发现改变重复设定步骤。
