SM-01-DP C端子定义B
SM-01-B 输入输出接口定义

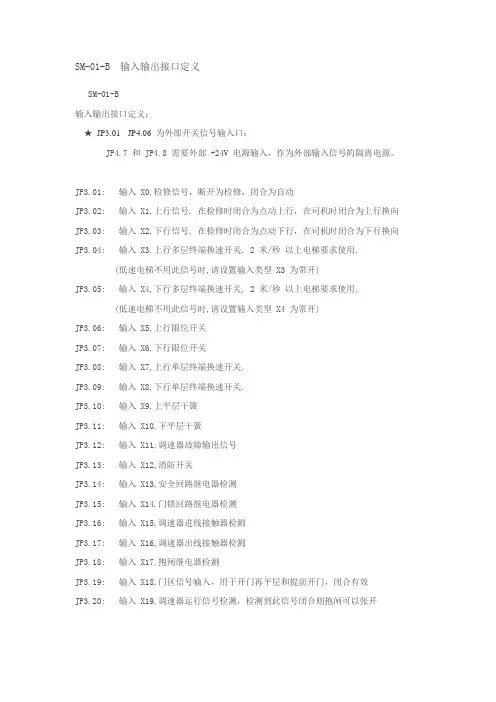

SM-01-B 输入输出接口定义SM-01-B输入输出接口定义：★JP3.01 - JP4.06 为外部开关信号输入口；JP4.7 和 JP4.8 需要外部 +24V 电源输入，作为外部输入信号的隔离电源。
JP3.01: 输入 X0,检修信号，断开为检修，闭合为自动JP3.02: 输入 X1,上行信号. 在检修时闭合为点动上行，在司机时闭合为上行换向JP3.03: 输入 X2,下行信号. 在检修时闭合为点动下行，在司机时闭合为下行换向JP3.04: 输入 X3,上行多层终端换速开关, 2 米/秒以上电梯要求使用, (低速电梯不用此信号时,请设置输入类型 X3 为常开)JP3.05: 输入 X4,下行多层终端换速开关, 2 米/秒以上电梯要求使用, (低速电梯不用此信号时,请设置输入类型 X4 为常开)JP3.06: 输入 X5,上行限位开关JP3.07: 输入 X6,下行限位开关JP3.08: 输入 X7,上行单层终端换速开关.JP3.09: 输入 X8,下行单层终端换速开关.JP3.10: 输入 X9,上平层干簧JP3.11: 输入 X10,下平层干簧JP3.12: 输入 X11,调速器故障输出信号JP3.13: 输入 X12,消防开关JP3.14: 输入 X13,安全回路继电器检测JP3.15: 输入 X14,门锁回路继电器检测JP3.16: 输入 X15,调速器进线接触器检测JP3.17: 输入 X16,调速器出线接触器检测JP3.18: 输入 X17,抱闸继电器检测JP3.19: 输入 X18,门区信号输入，用于开门再平层和提前开门，闭合有效JP3.20: 输入 X19,调速器运行信号检测，检测到此信号闭合则抱闸可以张开JP4.01: 输入 X20,提前开门继电器检测JP4.02: 输入 X21,备用JP4.03: 输入 X22,抱闸开关JP4.04: 输入 X23,备用JP4.05: 输入 X24,备用JP4.06: 输入 X25,备用JP4.07: X0-X25 输入信号公共端,0V.JP4.08: X0-X25 输入信号电源端,+24V.★输入信号常开点/常闭点设置的意义是：如果此信号没有动作，输出信号是导通的，则称此信号为常闭信号。
新时达SM-01-CII与SM-01-C区别
新的C板(SM-01-CII)与原来的C板在功能上的增加有以下几点：1.增加RS485通讯接口，RS232与RS485不能同时使用，转换时不需要跳线2.在RS232/485的接口JP5中增加手持操作器的电源接口，具体定义在下面3.增加差分编码器输入接口，差分编码器与OC编码器的转换不需要跳线4.2个电源插座JP7、JP8,由原来的2510-5与2510-8换成JST的B4P-VH 与B6P-VH5.模拟量输出由3个改为2个6.程序中增加基极封锁输出7.存储系统参数的EEROM芯片X5045采用直插芯片，8.F参数的设置与F板相同，与原来的C板不太一样。
具体端口定义如下：***JP1***并行液晶操作器接口***JP2***CANBUS通讯接口1，用于与轿厢和外呼通讯(定义与原C板相同)JP2.1、JP2.2--------TXA1+JP2.3、JP2.4--------TXA1-JP2.6、JP2.7--------TXV+JP2.8、JP2.9--------TXV-***JP3***CANBUS通讯接口2，用于与别的主机板通讯做并联与群控用JP3.1、JP3.2--------TXA2+JP3.3、JP3.4--------TXA2-JP3.6、JP3.7--------TXV+JP3.8、JP3.9--------TXV-***JP4***高速计数口，用于接收编码器脉冲信号输入JP4.1---------------CA+(差分编码器A+)JP4.2---------------CB+(差分编码器B+)JP4.3---------------CB-(差分编码器B-)JP4.4---------------CA (OC编码器A相)JP4.5---------------CB (OC编码器B相)JP4.6---------------CA-(差分编码器A-)JP4.7---------------CV-(OC编码器电源-)JP4.8---------------CV+(OC编码器电源+)JP4.9---------------备用***JP5***RS232/RS485通讯接口(RS232定义与原来相同，新增RS485)JP5.1---------------GNDJP5.2---------------RS232-RXDJP5.3---------------RS232-TXDJP5.4---------------RS485-AJP5.5---------------GNDJP5.6---------------RS232-DTRJP5.7---------------RS232-DCDJP5.8---------------RS485-BJP5.9---------------+5V***JP6***输入输出接口JP6.1---- AC-L ---220V电源输入JP6.2---- GND ---接地端JP6.3---- AC-N ---220V电源输入JP6.4---- COM1 ---输出继电器Y0、Y1、Y2、Y3的公共端JP6.5---- Y0 ---抱闸接触器JP6.6---- Y1 ---抱闸强激接触器JP6.7---- Y2 ---调速器进线接触器JP6.8---- Y3 ---调速器出线接触器JP6.9---- COM2 ---输出继电器Y4、Y5、Y6、Y7的公共端JP6.10--- Y4 ---上行信号JP6.11--- Y5 ---下行信号JP6.12--- Y6 ---运行使能JP6.13--- Y7 ---基极封锁JP6.14--- COM3 ---输出继电器Y8、Y9的公共端JP6.15--- Y8 ---开门继电器JP6.16--- Y9 ---关门继电器JP6.17--- G24 ---输入点的公共端JP6.18--- G24 ---输入点的公共端JP6.19--- X0 ---检修/自动开关JP6.20--- X1 ---上行按钮JP6.21--- X2 ---下行按钮JP6.22--- X3 ---门锁继电器检测JP6.23--- X4 ---抱闸接触器检测JP6.24--- X5 ---上行限位开关JP6.25--- X6 ---下行限位开关JP6.26--- X7 ---上行单层终端减速开关JP6.27--- X8 ---下行单层终端减速开关JP6.28--- X9 ---门锁回路JP6.29--- X10 ---安全回路JP6.30--- X11 ---上平层开关JP6.31--- X12 ---下平层开关JP6.32--- X13 ---调速器出错JP6.33--- X14 ---消防JP6.34--- X15 ---变频器输出接触器检测JP6.35--- X16 ---上行多层终端减速开关JP6.36--- X17 ---下行多层终端减速开关JP6.37--- V1 ---模拟速度给定，输出到调速器的速度设定端，0-10V信号JP6.38--- V2 ---模拟负载补偿信号，输出到调速器的力矩补偿端，±10V信号JP6.39--- 0V ---模拟信号0VJP6.40--- 0V ---模拟信号0V***JP7***220V电源接口JP7.1、JP7.2------AC-N(与JP6.3内部连通)JP7.3、JP7.4------AC-L(与JP6.1内部连通)***JP8***主板工作电源输入接口JP8.1、JP8.2------+5V(内部连通)JP8.3、JP8.4------0V(内部连通)JP8.5、JP8.6------+24V(内部连通)。
SM-01-C主板参数定义
电机额定转速
电动机铭牌值
1380
50～5000
rpm
9
Encoder Pulses
编码器脉冲数
选用编码器的每转脉冲数
2048
100～5000
pr
10
Main Floor
1
11
Floor Offset
楼层偏置
0
12
No. Of Floor
预设总层数
16
1～48
13
Inspec. Speed
检修速度
检修运行时的速度
抱闸延时1
启动松开抱闸后经延时1给定速度曲线
10
0～40
0.1s
18
Brake Delay2
抱闸延时2
停车时, 抱闸在给定的零速后延时抱闸
5
0～40
0.1s
19
Fire Home
消防基站
1
20
Park Home
关梯基站
1
21
Home Delay
返基时间
0
22
Level Adj.
平层调整
平层不准时调整平层精度
S曲线T0
130
30～400
0.01s
4
S Jerk t1
S曲线T1
100
30～250
0.01s
5
S Jerk t2
S曲线T2
100
30～250
0.01s
6
S Jerk t3
S曲线T3
130
30～400
0.01s
7
Motor Speed
电梯额定速度
电梯标定值
250
50～600
主板SM-01-FuJi5000端口定义B
Output
输出继电器 Y0，抱闸接触器输出
Y0
JP14.3
Output
输出继电器 Y1，抱闸继电器 Y2，调速器进线接触器输出
Y2
JP14.5
Output
输出继电器 Y3 调速器出线接触器输出
Y2
JP13
JP13.1
Output
输出继电器 Y4，前门开门继电器输出
Y8
JP13.7
输出继电器 Y8 公共端
JP13.8
Output
输出继电器 Y9，消防信号输出
Y9
JP13.9
输出继电器 Y9 公共端
JP12
JP12.1
Output
输出Y10，调速器上行方向
Y10
JP12.2
Output
输出Y11，调速器下行方向
Y11
JP12.3
Output
输出Y12，调速器运行使能
Y22
JP11.8
Output
输出Y23，备用
Y23
JP11.9
Y22，Y23输出的公共点
主板SM-01-FuJi5000端口定义B
主板输出接口定义
主控制器下角的JP11、JP12、JP13、JP14端子为主板输出接口，端子输出形式为20个继电器开关量输出（Y0-Y19），4光藕隔离输出（Y20-Y23），每个点的定义如下表所示:
插座号
端子号
输入输出类型
定义
LED
JP14
JP14.1
输出继电器 Y0，Y1，Y2，Y3 公共端
Y12
JP12.4
Output
输出Y13，调速器多段速端口1
Y13
JP12.5
S端子针脚定义[修订]
![S端子针脚定义[修订]](https://img.taocdn.com/s3/m/ca6584d3ba4cf7ec4afe04a1b0717fd5360cb23c.png)

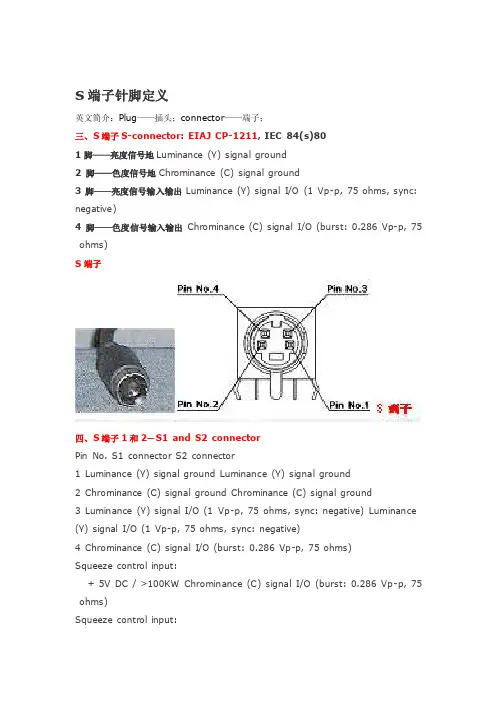

S端子针脚定义英文简介：Plug——插头；connector——端子；0三、S端子S-connector: EIAJ CP-1211, IEC 84(s)801脚——亮度信号地Luminance (Y) signal ground2 脚——色度信号地Chrominance (C) signal ground3脚——亮度信号输入输出Luminance (Y) signal I/O (1 Vp-p, 75 ohms, sync: negative)4 脚——色度信号输入输出Chrominance (C) signal I/O (burst: 0.286 Vp-p, 75 ohms) 0S端子0四、S端子1和2－S1 and S2 connectorPin No. S1 connector S2 connector1 Luminance (Y) signal ground Luminance (Y) signal ground2 Chrominance (C) signal ground Chrominance (C) signal ground3 Luminance (Y) signal I/O (1 Vp-p, 75 ohms, sync: negative) Luminance (Y) signal I/O (1 Vp-p, 75 ohms, sync: negative)4 Chrominance (C) signal I/O (burst: 0.286 Vp-p, 75 ohms)Squeeze control input:+ 5V DC / >100KW Chrominance (C) signal I/O (burst: 0.286 Vp-p, 75 ohms)Squeeze control input:+ 5V DC / >100KWLetterbox control input:+ 2.2V DC / >100KWS端子1和202、7针S-Video接口07针S-Video MINI母头7针S-Video MINI公头标准的7针S-Video比较针的多出了一路复合信号，可以单独分离输出RCA信号，在显卡上就可以省去一个黄色的VIDEO输出接口。
各种接口针脚定义大全

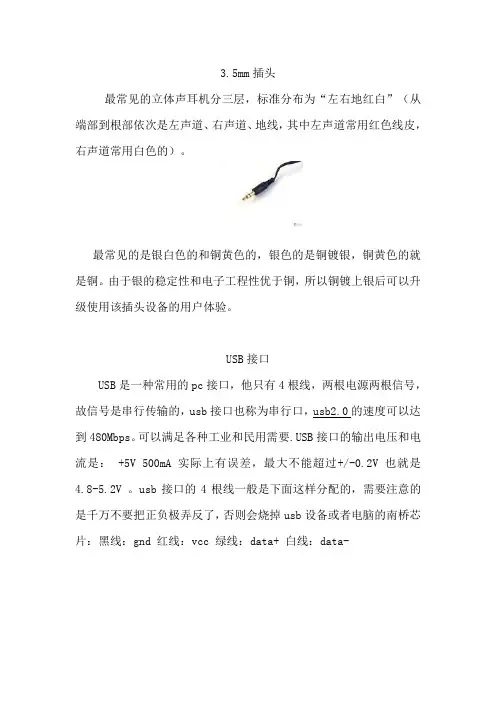

3.5mm插头最常见的立体声耳机分三层，标准分布为“左右地红白”（从端部到根部依次是左声道、右声道、地线，其中左声道常用红色线皮，右声道常用白色的）。
最常见的是银白色的和铜黄色的，银色的是铜镀银，铜黄色的就是铜。
由于银的稳定性和电子工程性优于铜，所以铜镀上银后可以升级使用该插头设备的用户体验。
USB接口USB是一种常用的pc接口，他只有4根线，两根电源两根信号，故信号是串行传输的，usb接口也称为串行口，usb2.0的速度可以达到480Mbps。
可以满足各种工业和民用需要.USB接口的输出电压和电流是： +5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。
usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：黑线：gnd 红线：vcc 绿线：data+ 白线：data-USB接口定义图USB接口定义颜色一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT-绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+黑色－地线： GND、GroundUSB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。
USB接口是一种越来越流行的接口方式了，因为USB接口的特点很突出：速度快、兼容性好、不占中断、可以串接、支持热插拨等等，所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3播放器、MODEM等都开始使用USB做为接口模式，USB接口定义也很简单：1 ＋5V2 DATA－数据－3 DATA＋数据＋4 GND 地串口主板一般都集成两个串口，可Windows却最多可提供8个串口资源供硬件设置使用(编号COM1到COM8)，虽然其I/O地址不相同，但是总共只占据两个IRQ(1、3、5、7共享IRQ4，2、4、6、8共享IRQ3)，平常我们常用的是COM1～COM4这四个端口。
SM-01-C端口定义
SM-01-C端口定义
端口号定义输入类型
端口
号
定义输入类型
X0自动/检修开关常开X9门锁回路常开X1上行按钮常开X10安全回路常开X2下行按钮常开X11上平层开关常开X3门锁继电器检测常开X12下平层开关常开X4抱闸接触器检测常开X13调速器出错常开X5上行限位开关常闭X14常开X6下行限位开关常闭X15变频输出接触器检测常开
X7上行单层终端减速
开关
常闭X16
上行多层终端减速开
关
常闭
X8下行单层终端减速
开关
常闭X17
下行多层终端减速开
关
常闭
模拟量输出有三个口：V1，V2和V3，０Ｖ是它们的公共接地端。
使用时， V1用于电梯速度指令的输出，它直接接到变频器的模拟输入口，以控制电梯的运行速度。
V1相对０Ｖ的电压范围为DC０V～１０Ｖ，0V时表示速度指令为0，10V时表示电梯速度指令为额定速度。
V2和V3是模拟负载补偿信号，输出到调速器的力矩补偿端，对0V的电压范围为-10V～+10V 信号。
新时达电梯SM-01-F输入输出接口定义
JP3.2: 输入 X21,备用
JP3.3: 输入 X22,备用
JP3.4: 输入 X23,备用
JP3.5: 输入 X24,备用
JP3.6: 输入 X25,备用
JP3.7: X0-X25 输入信号公共端.
JP3.8: X0-X25 输入信号公共端.
DB1.1: DCD
DB1.2: RXD
DB1.3: TXD
DB1.4: DTR
DB1.5: SGND
DB1.6: RS485-A
DB1.7: RS485-B
DB1.8: X
DB1.9: X
★与标准MODEM的连线方法:
新时达电梯SM-01-F输入输出接口定义
关键字：新时达[6篇]
输入输出接口定义：
★ JP1, JP2, JP3 为外部开关信号输入口，
JP1.1: 输入 X0,检修信号，断开为检修，闭合为自动 (输入类型不可更改)
JP1.2: 输入 X1,上行信号. 在检修时闭合为点动上行，在司机时闭合为上行换向(输入类 型不可更改)。
JP11.3: 输入 X27 正电压端,+110V 输入,门锁回路
JP11.4: 输入 X27 0V
JP11.5: 输入 X28 正电压端,+110V 输入，备用
JP11.6: 输入 X28 0V
★ JP9,JP10 是继电器输出
JP9.1 : 输出继电器 Y0，抱闸输出
跳线 J3,J4,J5,J6 连接方式是:
如果使用推挽输出编码器,请连接JP8.1,JP8.2到PG卡,适用于富士,安川等调速器
跳线 J3,J4,J5,J6 连接方式是:
