酶工程课件 5 第八章_酶定向进化
通常采用连续易错PCR ( Sequential error prone PCR) ： 将一次PCR 扩增得到的有益突变基因作为下一次PCR 扩增的模板, 连续反复进行随机诱变。
44/169
8.2.2 基因体外随机突变方法--易错PCR技术
易错PCR应用实例
Chen.K和Arnold采用易错PCR对枯草杆菌蛋白酶进行了 体外进化研究。他们通过降低反应体系中dATP的浓度,对 编码该酶从第49位氨基酸到C端的DNA片段进行易错 PCR,经筛选得到的几个突变株在高浓度的二甲基甲酰胺 (DMF)中酶活性明显提高,其中突变体PC3在60%的DMF 中,酶活力是野生型的256倍。将PC3再进行两个循环的定 向进化,得到的突变体酶活力比PC3还要高3倍。
7/169
生物的自然进化
➢进化过程：
突变→自然选择→遗传后代
➢进化结果：
基因多样性： 为完成同一功能所表现出的 多个 基因或同一个基因(同源性)
代谢途径的多样性： 同样产物，多条途径 代谢产物的多样性： 同一底物，不同产物
8/169
如何利用相对简单快速的方法对天然 酶的改造或构建新的非天然酶？
5/169
天然酶的局限性
酶催化的精确性和有效性常常不能很好地满足 酶学研究和工业化应用的要求 稳定性差 活性低使催化效率很低 缺乏有商业价值的催化功能
天然酶的局限性源于酶的自然进化过程。
6/169
现代生物工程对酶的要求
1、能具备长期稳定性和活性 2、能适用于水及非水相环境 3、能接受不同的底物甚至是自然界不存在的合成底物 4、进一步增强酶对多种底物的分解能力
用于突变后的分子群，起着选择某一方向的进化而排 除其他方向突变的作用，整个进化过程完全是在人为 控制下进行的
44/169
8.2.2 基因体外随机突变方法--易错PCR技术
易错PCR应用实例
Chen.K和Arnold采用易错PCR对枯草杆菌蛋白酶进行了 体外进化研究。他们通过降低反应体系中dATP的浓度,对 编码该酶从第49位氨基酸到C端的DNA片段进行易错 PCR,经筛选得到的几个突变株在高浓度的二甲基甲酰胺 (DMF)中酶活性明显提高,其中突变体PC3在60%的DMF 中,酶活力是野生型的256倍。将PC3再进行两个循环的定 向进化,得到的突变体酶活力比PC3还要高3倍。
7/169
生物的自然进化
➢进化过程：
突变→自然选择→遗传后代
➢进化结果：
基因多样性： 为完成同一功能所表现出的 多个 基因或同一个基因(同源性)
代谢途径的多样性： 同样产物，多条途径 代谢产物的多样性： 同一底物，不同产物
8/169
如何利用相对简单快速的方法对天然 酶的改造或构建新的非天然酶？
5/169
天然酶的局限性
酶催化的精确性和有效性常常不能很好地满足 酶学研究和工业化应用的要求 稳定性差 活性低使催化效率很低 缺乏有商业价值的催化功能
天然酶的局限性源于酶的自然进化过程。
6/169
现代生物工程对酶的要求
1、能具备长期稳定性和活性 2、能适用于水及非水相环境 3、能接受不同的底物甚至是自然界不存在的合成底物 4、进一步增强酶对多种底物的分解能力
用于突变后的分子群，起着选择某一方向的进化而排 除其他方向突变的作用，整个进化过程完全是在人为 控制下进行的
第八章 酶的定向进化
定向进化与自然进化的异同 点
定向进化的实质是达尔文进化论在分子水平上的延伸 和应用。 定向进化是在体外模拟突变、重组和选择的自然进化， 使进化朝着人们需要的方向发展。 两者的不同：
•进化动力不同： 保守突变 非保守取代；
•进化方向不同： 适应突变的积累；
•进化速度不同： 非常漫长
•
只需几年、甚至几天； 超越生物学意义的要
定向进化的应用
目标酶
卡那霉素核苷基 转移酶 枯草杆菌蛋白酶
所需功能
热稳定性 作用于有机溶 剂 作用于新底物 有机溶剂中的 底物特异性和 活性
方法
定位诱变+选择 易错PCR+选择
结果
在60-50℃酶半衰期 增加200倍 在60％二甲基亚砜主 仆女冠活力增强170 倍 对cefotaxime的抗性 增加32000倍 活力增加60-150倍
• 优点：简便，随机的定向进化
DNA 重组技术(DNA Shuffling)
1. DNaseI产生随机片段；2. 随机片段变性；3. 随机片段复性； 4. 延伸 反复重复2-4步后，可获得全长DNA片段
• DNA改组具有以下有用的特征： • ①它可以利用现存的有力突变，快速积累不同的 有利突变； • ②重组可伴随点突变同时发生； • ③可以删除个体中的有害突变和中性突变。 • 缺点：DNA改组过程中伴随的较高待点突变频率 会严重阻碍正突变组合的发现。由于绝大多数突 变是有害的，有利突变的重组和稀少有利点突变 会被有害突变的负背景所掩盖。
生物多样性：整个生态系统中的生物
什么是定向进化技术
• 概念提出： • 1993年，美国科学家Arnold F H首先提出 酶分子的定向进化的概念，并用于天然酶 的改造或构建新的非天然酶。

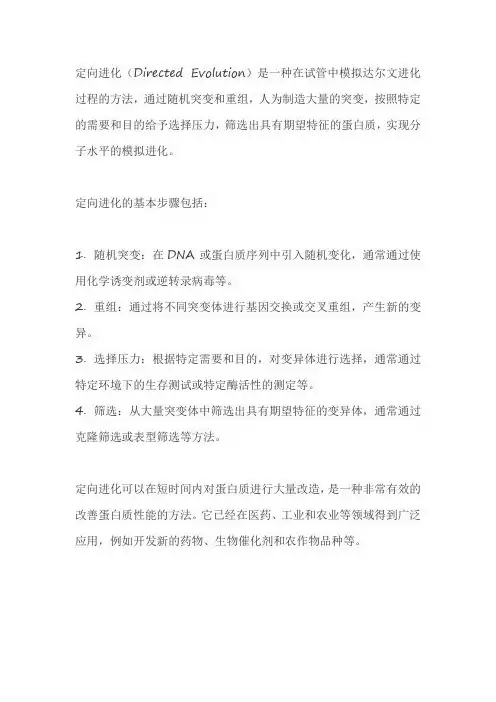

定向进化的方法
定向进化（Directed Evolution）是一种在试管中模拟达尔文进化过程的方法，通过随机突变和重组，人为制造大量的突变，按照特定的需要和目的给予选择压力，筛选出具有期望特征的蛋白质，实现分子水平的模拟进化。
定向进化的基本步骤包括：
1. 随机突变：在DNA或蛋白质序列中引入随机变化，通常通过使用化学诱变剂或逆转录病毒等。
2. 重组：通过将不同突变体进行基因交换或交叉重组，产生新的变异。
3. 选择压力：根据特定需要和目的，对变异体进行选择，通常通过特定环境下的生存测试或特定酶活性的测定等。
4. 筛选：从大量突变体中筛选出具有期望特征的变异体，通常通过克隆筛选或表型筛选等方法。
定向进化可以在短时间内对蛋白质进行大量改造，是一种非常有效的改善蛋白质性能的方法。
它已经在医药、工业和农业等领域得到广泛应用，例如开发新的药物、生物催化剂和农作物品种等。
第八章 酶定向进化
其基本操作过程如下 : 靶基因经随机突 变产生含不同突变类型的亲本基因群, 用 DNase I 随机切割; 得到的片段经过不加 引物的多次PCR 循环, 在该过程中, 这些 片段之间互为引物和模板进行扩增, 直至 获得全长基因; 再加入基因的两端引物进 行常规PCR, 最终获得发生改组的基因库。
2.1交错延伸重组(Stagger extension process)
图给出最常用的大肠杆菌克隆用质粒pUC19的图 谱，此质粒的复制起点处序列经过改造，能高频 率起动质粒复制，使一个细菌pUC19的拷贝数可 达500-700个； 质粒携带一个抗氨芐青霉素基因，编码能水解β内酰胺环，从而破坏氨芐青霉素的酶，当用 pUC19转化细菌后放入含氨芐青霉素的培养基中， 凡不含pUC19者都不能生长，结果长出的细菌就 是都含有pUC19的。
它是由两个相互独立的关键技术组成. 一个是随机基因文 库的构建, 另一个是特定酶( 特别是增加催化活性、增强 选择性或稳定性) 的筛选策略。
第二节 定向进化的方法
一、酶基因的随机突变
1.易错PCR技术 (Error prone PCR)
易错PCR 是指从酶的单一基因出发，通过 改变PCR 的反应条件 , 使碱基在一定程度上 随机错配而引入多点突变, 构建 行全面的筛选。为此要求构建 可能完变基库容量。
所有的质粒载体都有三个 共同的特征：一个复制子、一 个选择性标志和一个克隆位点。 复制子是含有DNA复制起始 位点的一段DNA（ori），也包 括表达由质粒编码的复制必需 的RNA和蛋白质的基因。 选择性标志对于质粒在细 胞内持续存在时必不可少的。 克隆位点是限制性内切酶 切割位点，外源性DNA可由此插 入质粒内，而且并不影响质粒 的复制能力，或为宿主提供选 择性表型。
酶工程5 第八章_酶定向进化
1992年Gram H．等用噬菌体呈现技术体外筛选抗体时，用易错PCR 向抗体的重链可变区和轻链可变区引入突变。
Stemmer将DNA改组方法引用到酶分子定向进化中，
他用β内酰胺酶作为模型分子，对其正向突变库进行DNA改组，以逐 渐增加头孢氨00倍的突变体。
酶工程5 第八章_酶定向进化
主要内容
第一节 酶定向进化介绍 第二节 酶基因体外随机突变 第三节 酶突变基因的定向选择 第四节 酶分子定向进化的应用
2/169
第一节 酶定向进化介绍
3/169
获得具有新功能和特性的酶的途径 (1) 从大量未知的生物种系中寻找
(2) 改造现有已知的酶。
4/169
22/169
定向进化研究的历史
1 萌芽阶段
首先在分子水平上进行改造单一分子的是Sol Spiegelman。在20世纪60年代,利用RNA噬菌体 Q进行的试验, 证明达尔文的自然选择也可在非细 胞体进行.
23/169
2 奠基阶段
1981年，Hall B G等报道了他们定向改变了大肠杆 菌K12中的第二半乳糖苷酶的底物专一性，开发出对 几种糖苷键有水解能力的酶。
天然酶的作用
生物体系之所以能够相对独立地存在于自然界中， 并维持其独立性和生命的延续性，都是因为生物体内 的一系列酶在发挥着作用。
酶保证了生物体内组成生命活动的大量生化反应得 以按照预定的方向有序、精确而顺利地进行，几乎所 有生物的生理现象都与酶的作用紧密相关，可以这样 说，没有酶的存在，就没有生物体的一切生命活动。
HallB G等利用lacz缺陷型的菌株为宿主菌，分别在含有某种碳源的培养 基上培养．从酶的自发突变库中筛选出分别可以水解半乳糖、乳果糖、乳 糖酸的突变酶，而野生型的酶不能水解这些底物。
Stemmer将DNA改组方法引用到酶分子定向进化中，
他用β内酰胺酶作为模型分子，对其正向突变库进行DNA改组，以逐 渐增加头孢氨00倍的突变体。
酶工程5 第八章_酶定向进化
主要内容
第一节 酶定向进化介绍 第二节 酶基因体外随机突变 第三节 酶突变基因的定向选择 第四节 酶分子定向进化的应用
2/169
第一节 酶定向进化介绍
3/169
获得具有新功能和特性的酶的途径 (1) 从大量未知的生物种系中寻找
(2) 改造现有已知的酶。
4/169
22/169
定向进化研究的历史
1 萌芽阶段
首先在分子水平上进行改造单一分子的是Sol Spiegelman。在20世纪60年代,利用RNA噬菌体 Q进行的试验, 证明达尔文的自然选择也可在非细 胞体进行.
23/169
2 奠基阶段
1981年，Hall B G等报道了他们定向改变了大肠杆 菌K12中的第二半乳糖苷酶的底物专一性，开发出对 几种糖苷键有水解能力的酶。
天然酶的作用
生物体系之所以能够相对独立地存在于自然界中， 并维持其独立性和生命的延续性，都是因为生物体内 的一系列酶在发挥着作用。
酶保证了生物体内组成生命活动的大量生化反应得 以按照预定的方向有序、精确而顺利地进行，几乎所 有生物的生理现象都与酶的作用紧密相关，可以这样 说，没有酶的存在，就没有生物体的一切生命活动。
HallB G等利用lacz缺陷型的菌株为宿主菌，分别在含有某种碳源的培养 基上培养．从酶的自发突变库中筛选出分别可以水解半乳糖、乳果糖、乳 糖酸的突变酶，而野生型的酶不能水解这些底物。
第八章酶的定向进化
➢ 缺点：正突变基因少，需多次PCR。 定向进化的基本规则是“获取你所筛选的突变体”。
结果对单基因进化得到的突变酶中，对头孢羟羧氧胺的抗性最高的增加了8倍，而用家族同源重组进化的方法使抗性比其中两种微生物 来源的天然酶提高270倍，比段，经过不加引物的多次PCR循环，使DNA的碱因与载体重组，再转入 适宜的细胞或包装成重组λ黏粒载体
➢ 转化 ➢ 噬菌粒载体
➢ 转导
2、突变基因的筛选 （1）定向选择环境条件的设定 （2）高通量筛选技术
定向进化的特点 ➢ 适应面广； ➢ 目的性强； ➢ 效果显著。
定向进化的原理 ➢ 以很低的比率向目的基因中随机引入突变，构建突
变库，凭借定向的选择方法，选出所需性质的优化 酶(或蛋白质)，从而排除其他突变体。 ➢ 定向进化的基本规则是“获取你所筛选的突变体”。 ➢ 定向进化=随机突变+定向选择。
2、DNA重排技术为代表的有性进化 DNA重排技术：又称DNA改组技术，有性PCR片段，经过不加引物的 多次PCR循环，使DNA的碱基序列重新排布而引 起基因突变的技术突变频率高，进化速度快。 ➢段，经过不加引物的多次PCR循环，使DNA的碱基序列重新排布而引起 突变，构建突变库，凭借定向的选择方法，选出所需性质的优化酶(或蛋白质)，从而排除其他突变 体。
定向进化的基本规则是“获取你所筛选的突变体”。
改变四种底物浓度比等。
2、DNA重排技术为代表的有性进化 定义：将各种不同突变基因与载体重组，再转入适宜的细胞或包装成重组λ噬菌体的技术过程。 1、突变基因的构建 适用：较小基因的定向进化。
属于蛋白质的非合理设计，它不需事先了解酶的空间结构和催化机制。
酶分子的定向进化（directed evolution）：模拟自然进化过程（随机突变和自然选择），在体外进行酶基因的人段，经过不加引物的多次PCR循环，使DNA的碱基序列重新排布而引起
结果对单基因进化得到的突变酶中，对头孢羟羧氧胺的抗性最高的增加了8倍，而用家族同源重组进化的方法使抗性比其中两种微生物 来源的天然酶提高270倍，比段，经过不加引物的多次PCR循环，使DNA的碱因与载体重组，再转入 适宜的细胞或包装成重组λ黏粒载体
➢ 转化 ➢ 噬菌粒载体
➢ 转导
2、突变基因的筛选 （1）定向选择环境条件的设定 （2）高通量筛选技术
定向进化的特点 ➢ 适应面广； ➢ 目的性强； ➢ 效果显著。
定向进化的原理 ➢ 以很低的比率向目的基因中随机引入突变，构建突
变库，凭借定向的选择方法，选出所需性质的优化 酶(或蛋白质)，从而排除其他突变体。 ➢ 定向进化的基本规则是“获取你所筛选的突变体”。 ➢ 定向进化=随机突变+定向选择。
2、DNA重排技术为代表的有性进化 DNA重排技术：又称DNA改组技术，有性PCR片段，经过不加引物的 多次PCR循环，使DNA的碱基序列重新排布而引 起基因突变的技术突变频率高，进化速度快。 ➢段，经过不加引物的多次PCR循环，使DNA的碱基序列重新排布而引起 突变，构建突变库，凭借定向的选择方法，选出所需性质的优化酶(或蛋白质)，从而排除其他突变 体。
定向进化的基本规则是“获取你所筛选的突变体”。
改变四种底物浓度比等。
2、DNA重排技术为代表的有性进化 定义：将各种不同突变基因与载体重组，再转入适宜的细胞或包装成重组λ噬菌体的技术过程。 1、突变基因的构建 适用：较小基因的定向进化。
属于蛋白质的非合理设计，它不需事先了解酶的空间结构和催化机制。
酶分子的定向进化（directed evolution）：模拟自然进化过程（随机突变和自然选择），在体外进行酶基因的人段，经过不加引物的多次PCR循环，使DNA的碱基序列重新排布而引起
蛋白质分子的定向进化
自由能
氨基酸序列与蛋白质空间结构的关系研究源于美 国生物化学家安芬森（C.Anfinsen）。 1961年，他研究了核糖核酸酶的去折叠和重折叠 过程，发现在相同的环境中去折叠的蛋白质都会 恢复到原来的空间结构，认为蛋白质链会以自由 能最低的方式形成三维结构，由此推测蛋白质的 折叠密码隐藏在氨基酸排序中，即所谓的安芬森 原则：蛋白质一级排序决定三维结构。 因为“对控制蛋白质链折叠原理的研究”，安芬 森获得1972年诺贝尔化学奖。
交错延伸PCR
交错延伸(stagger extension process, StEP)PCR是在PCR 反应中把常规的退火 和延伸合并为一步， 缩短其反应时间，从 而只能合成出非常短 的新生链，经变性的 新生链再作为引物与 体系内同时存在的不 同模板退火而继续延 伸。此过程反复进行， 直到产生完整的基因 长度。
E（Glu）G(Gly)
Carlsberg型 S(Ser)
A(Ala)
噬菌体展示技术(Phage Display)
原理：噬菌体展示技术是将多肽或蛋白质的编码基因或目 的基因片段克隆入噬菌体外壳蛋白结构基因的适当位置， 在阅读框正确且不影响其他外壳蛋白正常功能的情况下， 使外源多肽或蛋白与外壳蛋白融合表达，融合蛋白随子代 噬菌体的重新组装而展示在噬菌体表面。被展示的多肽或 蛋白可以保持相对独立的空间结构和生物活性，以利于靶 分子的识别和结合。肽库与固相上的靶蛋白分子经过一定 时间孵育后，洗去未结合的游离噬菌体，然后以竞争受体 或酸洗脱下与靶分子结合吸附的噬菌体，洗脱的噬菌体感 染宿主细胞后经繁殖扩增，进行下一轮洗脱，经过3轮～5 轮的“吸附-洗脱-扩增”后，与靶分子特异结合的噬菌体 得到高度富集。所得的噬菌体制剂可用来做进一步富集有 期望结合特性的目标噬菌体。
酶定向进化
• 细胞定向进化是在细胞水平上进行定向进化
的过程，以各种细胞为进化对象，通过人工随机
突变，改良细胞的各种特征，主要包括微生物细
胞的定向进化、动物细胞的定向进化、植物细胞
的定向进化等。
分子定向进化
• 分子定向进化是在分子水平上进行定
向进化的过程。通过从细胞内提取或者通
过PCR等方法获得目标分子的基因，在体
• 概念断，经过不加引物的多次PCR循环， 使DNA的碱基序列重新排布而引起基因突 变的技术过程。
DNA重排技术的基本过程
两条以上正突变基因
酶切
DNA随机片断
无引物PCR
酶切
突变本过程
基因家族若干同源基因 酶切 DNA随机片断 无 酶切
进化酶
DNA家族重排技术与DNA重排技术的异同点
• 相同点：DNA家族重排技术与DNA重排技术的过 程大致相同，都要经过基因的随机切割、无引物 PCR等步 • 不同点： DNA家族重排技术从基因家族的若干同 源基因出发进行DNA序列的重新排布，而DNA重 排技术则从采用易错PCR等技术所获得的两个以上 的正突变基因出发进行DNA序列的重新排布。
三、基因家族重排技术
• 概念：又称为基因家族改组技术，是从基 因家族的若干同源基因出发，用酶(DNase Ⅰ)切割成随机片断，经过不加引物的多次 PCR循环，使DNA的碱基序列发生重新排 布而引起基因突变的技术过程。
基因家族：是来源于同一个祖先，由一个基因通过基因重复而产生两 个或更多的拷贝而构成的一组基因，它们结构相似、功能相关、进化 上同源。
•
特点
• 基因突变发生在单一分子内，为无性进化。
• 操作简便、随机突变丰用于较小基因
的定向进化。
• 因此要控制好突变率，一般一个目的基因错配碱基数目应 控制在2~5个
的过程，以各种细胞为进化对象，通过人工随机
突变，改良细胞的各种特征，主要包括微生物细
胞的定向进化、动物细胞的定向进化、植物细胞
的定向进化等。
分子定向进化
• 分子定向进化是在分子水平上进行定
向进化的过程。通过从细胞内提取或者通
过PCR等方法获得目标分子的基因，在体
• 概念断，经过不加引物的多次PCR循环， 使DNA的碱基序列重新排布而引起基因突 变的技术过程。
DNA重排技术的基本过程
两条以上正突变基因
酶切
DNA随机片断
无引物PCR
酶切
突变本过程
基因家族若干同源基因 酶切 DNA随机片断 无 酶切
进化酶
DNA家族重排技术与DNA重排技术的异同点
• 相同点：DNA家族重排技术与DNA重排技术的过 程大致相同，都要经过基因的随机切割、无引物 PCR等步 • 不同点： DNA家族重排技术从基因家族的若干同 源基因出发进行DNA序列的重新排布，而DNA重 排技术则从采用易错PCR等技术所获得的两个以上 的正突变基因出发进行DNA序列的重新排布。
三、基因家族重排技术
• 概念：又称为基因家族改组技术，是从基 因家族的若干同源基因出发，用酶(DNase Ⅰ)切割成随机片断，经过不加引物的多次 PCR循环，使DNA的碱基序列发生重新排 布而引起基因突变的技术过程。
基因家族：是来源于同一个祖先，由一个基因通过基因重复而产生两 个或更多的拷贝而构成的一组基因，它们结构相似、功能相关、进化 上同源。
•
特点
• 基因突变发生在单一分子内，为无性进化。
• 操作简便、随机突变丰用于较小基因
的定向进化。
• 因此要控制好突变率，一般一个目的基因错配碱基数目应 控制在2~5个
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第八章 酶的定向进化
• • 第一节 定向进化简介 第二节 定向进化的应用
第一节 定向进化简介
• • • • 一．理论来源 二．概念 三．定向进化的选择策略 四．杂合酶
一．理论来源
• 利用基因工程原理可以在实验室中模拟生 物进化过程
– 化学进化 – 生物进化
二．概念
• 酶分子改造,基于序列的合理化设计， sequential rational design
– 化学修饰，定点突变
• 定向进化，非合理设计 irrational design
酶分子的合理设计： 酶分子的合理设计： • 利用各种生物化学，晶体学，光谱学等方 法对天然酶或其突变体进行研究，获得酶 的分子特征、空间结构、结构和功能之间 的关系以及氨基酸残基功能等方面的信息， 以此为依据对酶分子进行改造。 酶分子的非合理设计： 酶分子的非合理设计： • 不需要准确的酶分子结构信息而通过随机 突变，基因重组，定向筛选等方法对其进 行改造。
• functional lipase secreted by Recombinants screened with BMMY plates
SDS-PAGE analysis of lipase on expression and purification
Model Chiral Reaction Catalyzed by Lipase B52
酶分子存在进化潜力的原因
1.天然酶在生物体内存在的环境和酶实际应 用的环境的不同。如非水相作为筛选压力。 2.生命体内的单个酶的进化受到整体调节， 进化机会有限。 3. 非生物体内所涉及的酶或蛋白质的性质， 如蛋白类药物改造消除其副作用。
三．定向进化的选择策略
定向进化=随机突变 正向重组 选择（或筛选） 定向进化 随机突变+正向重组 选择（或筛选） 随机突变 正向重组+选择 – 关键：突变和筛选 – 突变，采用回交法消除不利突变和中性突变 – 筛选，筛选方法必须灵敏，至少与目的性质有 关。 例：蛋白酶选择平板初选，配合活性染色和X 光片消化分析，44000个突变株筛选
O OH OH O
lipase lipB68
R R
O
+
R
R=CH3, and CH2CH3
O
Reaction system contained: 0.5mmol of racemic α-phenylethanol or α-phenylpropanol dissolved in 10ml toluene containing 1mmol of vinyl acetate, with 0.5g immobilized enzyme added. Samples taken at 120hour and subjected to GC analysis.
Zhengbing Jiang, Yitao zheng, Yu Luo, Gang Wang, Hongping Wang, Yushu Ma and Dongzhi Wei*. Cloning and Expression of a Novel Lipase Gene From Pseudomonas fluorescens B52. Molecular Biotechnology. 2005 ( 31), 095-102.
• 定向进化：突变 定向进化：
筛选
突变位点是随机的，不确定的； 突变位点是随机的，不确定的； 突变位点的数目也是不确定的； 突变位点的数目也是不确定的； 突变的效应更是不可预知的； 突变的效应更是不可预知的； 理论上讲，凡是能够引起突变的因素（物理的，化学的， 理论上讲，凡是能够引起突变的因素（物理的，化学的， 生物的）都可以应用于定向进化中突变体的产生。 生物的）都可以应用于定向进化中突变体的产生。
4. 外显子改组 在许多基因中，一个外显子编码一个折叠结 构域，内含子间的重组可使独立的外显子 组装成编码新蛋白质的基因，此过程即为 外显子改组，可导致蛋白质的快速进化。 外显子独立编码的模块组装。 外显子独立编码的模块组装。
5.计算机辅助设计 减少由于盲目随机突变形成的突变库容量过大而造 成的筛选困难。 6.突变库的构建和应用 例：噬菌体表位随机序列多肽库（phage display random peptide library) 合成随机序列寡核苷酸片段，克隆入表达载体表 达，表达产物以融合蛋白的形式呈现在活的丝状 噬菌体表面。肽库中包含了所有可能序列组分， 每一个噬菌体呈现一种肽段，库容量极大，易于 筛选和扩增。通过亲和筛选，可得到较高特异性 和亲和力的理想的目的肽段。
• p-nitrophenyl caprate as substrate. • Optimal temperature as 20°C ，50% activity at 0°C。
Relative Actity of lipB68
Model Reaction：Chiral resolution of α-phenylethanol and α-phenylpropanol via esterification.
成功实例
Lipase genes (lipB52, lipB68) isolated from Pseudomonas fluorescens B52、B68 B52、 AY623009、 Genbank Accssion number AY623009、AY694785
成功实例
Lipase gene (lipB52）expressed in Pichia pastoris KM71 lipB52）
定向进化示意图
随机突变+定向选择＝目标突变体 随机突变+定向选择＝ 最适生长温度提高了！ 最适生长温度提高了！
诱发突变 的因素
细菌
50 C培 养
0
最适生长温度 为37 C
0
突变体 库
选择压 力（温 度）
温度耐受型 突变体
Strategies for the development of effective enzymes
• 定点突变： 定点突变：
突变位点是确定的，突变的个数也是预知的； 突变位点是确定的，突变的个数也是预知的； 突变的效应可能是已知的，也可能是未知的； 突变的效应可能是已知的，也可能是未知的； 定点突变的方法一般是以PCR技术为基础的。 PCR技术为基础的 定点突变的方法一般是以PCR技术为基础的。
Production of Biodiesel via Transesterification Catalyzed by Lipase B68
•Yield to 92% at 20°C and 24 ° hours with immobilized lipB68. •The lowest temperature reported previously.
Production of Biodiesel via Transesterification Catalyzed by Lipase B52
Transesterification between soybean oil and methanol. Conversion ＞90% at 40oC for 35 hours
酶分子的定向进化 directed evolution
– 属于蛋白质的非合理设计，它不需要事先了解 酶的空间结构和催化机制，人为地创造特殊的 进化条件，模拟自然进化机制（随机突变、基 因重组和自然选择），在体外改造酶基因，并 定向选择（或筛选）出所需性质的突变酶。
澄清一个事实：定向进化不是定点突变 不是定点突变 澄清一个事实：定向进化不是
回交育种
回交是指两个亲本杂交后，杂种后代与亲 回交是指两个亲本杂交后， 本之一再次进行的杂交。 本之一再次进行的杂交。
A×B ↓ F1×A A称为轮回亲本、 B称为非轮回亲本 A称为轮回亲本、 称为轮回亲本 ↓ 受体亲本 供体亲本 BC1F1×A ↓ BC2F1×A ↓ ： ↓ BCnF1
回交育种是改进现有品种个别性状的一种方法。 回交育种是改进现有品种个别性状的一种方法。 当甲品种有许多优良性状，而存在个别缺点时， 当甲品种有许多优良性状，而存在个别缺点时， 可选择具有甲品种所需性状的乙品种与甲杂交， 可选择具有甲品种所需性状的乙品种与甲杂交， F1及以后各代均用甲进行一系列回交和选择， F1及以后各代均用甲进行一系列回交和选择， 及以后各代均用甲进行一系列回交和选择 使甲品种的原有性状得以恢复，同时获得了需 使甲品种的原有性状得以恢复， 要改进的性状。 要改进的性状。
Characterization of a psychrophilic lipase from Pseudomonas fluorescens strain B68
Hydrolyzation activity of lipase lipB68
120% 100% 80% 60% 40% 20% 0% 0 10 20 30 40 50 60 70 Temperature (゜C)
Lipase R&D from uncultured microorganism
—— Lipase genes (lipJ02, lipJ03) expressed in Pichia pastoris KM71 (lipJ02, lipJ03)
Functional lipase secreted by Recombinants screened with BMMY plates
Production of biodiesel from soybean oil by immobilized lipB68
Lipase R&D from uncultured microorganism
—— Lipase genes (lipJ02, lipJ03) isolated from environmental sample (lipJ02, lipJ03) Cloned with Genome-Walking. Genbank Accssion number AY673674、AY700013 、
• • 第一节 定向进化简介 第二节 定向进化的应用
第一节 定向进化简介
• • • • 一．理论来源 二．概念 三．定向进化的选择策略 四．杂合酶
一．理论来源
• 利用基因工程原理可以在实验室中模拟生 物进化过程
– 化学进化 – 生物进化
二．概念
• 酶分子改造,基于序列的合理化设计， sequential rational design
– 化学修饰，定点突变
• 定向进化，非合理设计 irrational design
酶分子的合理设计： 酶分子的合理设计： • 利用各种生物化学，晶体学，光谱学等方 法对天然酶或其突变体进行研究，获得酶 的分子特征、空间结构、结构和功能之间 的关系以及氨基酸残基功能等方面的信息， 以此为依据对酶分子进行改造。 酶分子的非合理设计： 酶分子的非合理设计： • 不需要准确的酶分子结构信息而通过随机 突变，基因重组，定向筛选等方法对其进 行改造。
• functional lipase secreted by Recombinants screened with BMMY plates
SDS-PAGE analysis of lipase on expression and purification
Model Chiral Reaction Catalyzed by Lipase B52
酶分子存在进化潜力的原因
1.天然酶在生物体内存在的环境和酶实际应 用的环境的不同。如非水相作为筛选压力。 2.生命体内的单个酶的进化受到整体调节， 进化机会有限。 3. 非生物体内所涉及的酶或蛋白质的性质， 如蛋白类药物改造消除其副作用。
三．定向进化的选择策略
定向进化=随机突变 正向重组 选择（或筛选） 定向进化 随机突变+正向重组 选择（或筛选） 随机突变 正向重组+选择 – 关键：突变和筛选 – 突变，采用回交法消除不利突变和中性突变 – 筛选，筛选方法必须灵敏，至少与目的性质有 关。 例：蛋白酶选择平板初选，配合活性染色和X 光片消化分析，44000个突变株筛选
O OH OH O
lipase lipB68
R R
O
+
R
R=CH3, and CH2CH3
O
Reaction system contained: 0.5mmol of racemic α-phenylethanol or α-phenylpropanol dissolved in 10ml toluene containing 1mmol of vinyl acetate, with 0.5g immobilized enzyme added. Samples taken at 120hour and subjected to GC analysis.
Zhengbing Jiang, Yitao zheng, Yu Luo, Gang Wang, Hongping Wang, Yushu Ma and Dongzhi Wei*. Cloning and Expression of a Novel Lipase Gene From Pseudomonas fluorescens B52. Molecular Biotechnology. 2005 ( 31), 095-102.
• 定向进化：突变 定向进化：
筛选
突变位点是随机的，不确定的； 突变位点是随机的，不确定的； 突变位点的数目也是不确定的； 突变位点的数目也是不确定的； 突变的效应更是不可预知的； 突变的效应更是不可预知的； 理论上讲，凡是能够引起突变的因素（物理的，化学的， 理论上讲，凡是能够引起突变的因素（物理的，化学的， 生物的）都可以应用于定向进化中突变体的产生。 生物的）都可以应用于定向进化中突变体的产生。
4. 外显子改组 在许多基因中，一个外显子编码一个折叠结 构域，内含子间的重组可使独立的外显子 组装成编码新蛋白质的基因，此过程即为 外显子改组，可导致蛋白质的快速进化。 外显子独立编码的模块组装。 外显子独立编码的模块组装。
5.计算机辅助设计 减少由于盲目随机突变形成的突变库容量过大而造 成的筛选困难。 6.突变库的构建和应用 例：噬菌体表位随机序列多肽库（phage display random peptide library) 合成随机序列寡核苷酸片段，克隆入表达载体表 达，表达产物以融合蛋白的形式呈现在活的丝状 噬菌体表面。肽库中包含了所有可能序列组分， 每一个噬菌体呈现一种肽段，库容量极大，易于 筛选和扩增。通过亲和筛选，可得到较高特异性 和亲和力的理想的目的肽段。
• p-nitrophenyl caprate as substrate. • Optimal temperature as 20°C ，50% activity at 0°C。
Relative Actity of lipB68
Model Reaction：Chiral resolution of α-phenylethanol and α-phenylpropanol via esterification.
成功实例
Lipase genes (lipB52, lipB68) isolated from Pseudomonas fluorescens B52、B68 B52、 AY623009、 Genbank Accssion number AY623009、AY694785
成功实例
Lipase gene (lipB52）expressed in Pichia pastoris KM71 lipB52）
定向进化示意图
随机突变+定向选择＝目标突变体 随机突变+定向选择＝ 最适生长温度提高了！ 最适生长温度提高了！
诱发突变 的因素
细菌
50 C培 养
0
最适生长温度 为37 C
0
突变体 库
选择压 力（温 度）
温度耐受型 突变体
Strategies for the development of effective enzymes
• 定点突变： 定点突变：
突变位点是确定的，突变的个数也是预知的； 突变位点是确定的，突变的个数也是预知的； 突变的效应可能是已知的，也可能是未知的； 突变的效应可能是已知的，也可能是未知的； 定点突变的方法一般是以PCR技术为基础的。 PCR技术为基础的 定点突变的方法一般是以PCR技术为基础的。
Production of Biodiesel via Transesterification Catalyzed by Lipase B68
•Yield to 92% at 20°C and 24 ° hours with immobilized lipB68. •The lowest temperature reported previously.
Production of Biodiesel via Transesterification Catalyzed by Lipase B52
Transesterification between soybean oil and methanol. Conversion ＞90% at 40oC for 35 hours
酶分子的定向进化 directed evolution
– 属于蛋白质的非合理设计，它不需要事先了解 酶的空间结构和催化机制，人为地创造特殊的 进化条件，模拟自然进化机制（随机突变、基 因重组和自然选择），在体外改造酶基因，并 定向选择（或筛选）出所需性质的突变酶。
澄清一个事实：定向进化不是定点突变 不是定点突变 澄清一个事实：定向进化不是
回交育种
回交是指两个亲本杂交后，杂种后代与亲 回交是指两个亲本杂交后， 本之一再次进行的杂交。 本之一再次进行的杂交。
A×B ↓ F1×A A称为轮回亲本、 B称为非轮回亲本 A称为轮回亲本、 称为轮回亲本 ↓ 受体亲本 供体亲本 BC1F1×A ↓ BC2F1×A ↓ ： ↓ BCnF1
回交育种是改进现有品种个别性状的一种方法。 回交育种是改进现有品种个别性状的一种方法。 当甲品种有许多优良性状，而存在个别缺点时， 当甲品种有许多优良性状，而存在个别缺点时， 可选择具有甲品种所需性状的乙品种与甲杂交， 可选择具有甲品种所需性状的乙品种与甲杂交， F1及以后各代均用甲进行一系列回交和选择， F1及以后各代均用甲进行一系列回交和选择， 及以后各代均用甲进行一系列回交和选择 使甲品种的原有性状得以恢复，同时获得了需 使甲品种的原有性状得以恢复， 要改进的性状。 要改进的性状。
Characterization of a psychrophilic lipase from Pseudomonas fluorescens strain B68
Hydrolyzation activity of lipase lipB68
120% 100% 80% 60% 40% 20% 0% 0 10 20 30 40 50 60 70 Temperature (゜C)
Lipase R&D from uncultured microorganism
—— Lipase genes (lipJ02, lipJ03) expressed in Pichia pastoris KM71 (lipJ02, lipJ03)
Functional lipase secreted by Recombinants screened with BMMY plates
Production of biodiesel from soybean oil by immobilized lipB68
Lipase R&D from uncultured microorganism
—— Lipase genes (lipJ02, lipJ03) isolated from environmental sample (lipJ02, lipJ03) Cloned with Genome-Walking. Genbank Accssion number AY673674、AY700013 、
