地下车库的消防栓、自动喷淋系统与给排水设计
某地下汽车库给排水设计简介
某地下汽车库给排水设计简介摘要:随着经济的发展,地下空间的开发越来越受到重视。
本文以实际工程为例介绍了某地下汽车库给水、排水、消防设计情况,以及在设计过程的一些体会,以期为类似工程提供参考。
关键词:地下汽车库设计规范给水排水消防随着经济的快速发展,我国的汽车数量增长迅猛,许多城市的停车位日趋紧张,因此,利用地下空间建设地下汽车库便成为一种必然趋势。
越来越多地在民用建筑、绿化地面、广场下方设置地下汽车库,既节约了土地资源,又在一定程度上缓解了停车难的状况。
而为整个项目服务的一些设备用房多建于地下车库内,许多地下车库还建有人防工程,这些都使得地下车库的功能复杂化,设计难度亦随之加大。
以下简要介绍某地下汽车库的给排水及消防设计情况。
1 项目简介某住宅小区地下汽车库,地面建筑为高度小于100 m的高层住宅,共七栋;地下部分:地下一层,层高3.7 m,顶板上覆土厚度平均1 m,地下总建筑面积为28076 m2。
04、05、06栋主楼下方为人防地下室,各设为一个防护分区,防护面积分别为692、829、1710 m2,共计3231 m2,战时为核6级二等人员掩蔽部,掩蔽人数分别为450、600、1300,共计2350人。
地下室平时功能为机动车(小型车)停车库、自行车库以及设备用房,划分为14个防火分区,其中6个为汽车库(合计面积21349m2)、4个为自行车库(合计面积4654 m2)、4个为设备用房(变配电房、生活消防泵房等,合计面积2073 m2)。
汽车库停车数为715辆,属I类汽车库;自行车库停车数为2488辆。
2 执行规范的选择地下汽车库并无专门的设计规范,需选择参照相关规范,作为设计依据涉及到的主要规范有《建筑给水排水设计规范》GB50015-2003(2009版)、《建筑设计防火规范GB50016-2006》、《高层民用建筑设计防火规范》GB50045-95(2005年版)、《汽车库、修车库、停车场设计防火规范》GB50067-97、《自动喷水灭火系统设计规范》GB50084-200(2005版)、《建筑灭火器配置设计规范》GB50140-2005、《人民防空地下室设计规范》GB50038-2005、《人民防空工程设计防火规范》GB50098-2009等。
某地下停车库自动喷水——泡沫联用灭火系统设计
８ 单 台功率 ４ Ｗ。而《 ０ｍ， ５ｋ 自动喷水灭火 系统设计规 范》 定 中 规 危险等级场所 各配水管入 口处的压力不宜大于 ０４ＭＰ ， ． ａ 所以本工
程在各个水流指示器 的后端加设 减压孔板 ， 减压孑 板直径 ４ ｌ ， Ｌ ４ ｎｎ ｌ
Ｂ类 火灾的不足之处 。虽然相关 的规范对 自动喷水一泡沫联用灭
喷水一泡沫联用 灭火系统 ， 地下 室平 面及防火分 区见 图 １ 。
火 系统设计作 了具 体的规定 ， 在实 际应用 中的可行 性上仍 存 但是
在诸 多问题 ， 笔者 了解到很 多地方对该 系统 的设计 并不 强求实 际
注 ：一 消 防 泵 房 ；一 喷 淋 泵 ；一 Байду номын сангаас 沫 液罐 ；一 湿 式 １ ２ ３ ４
每个 防火 分区设置多个水流指示器和 比例混合 器 （ 一般 自 喷水 动
灭火 系统每 个 防火分 区 只需设 一个 水 流指示 器 即可 ， 本 工程 而 １ 防 火分 区共 设置 了 ３ ２个 ８个水流 指示器 ） 比例 混合 器通过 泡沫
液管道与水泵房 内泡沫液储罐相连 ， 在系统 交付使用 前让 比例混 合器 和泡 沫液储罐 间的连接 管道 预先充 满泡沫液 ， 这样设 计 的好 处是 可以节省 泡沫液在管道 中的传输 时间 ， 泡沫液储 罐的服务 使
２ 系统组成 及 工作 原理
１ 工程 概 况
在普通的 自动喷淋灭火 系统中并联 一个泡 沫液贮罐 ， 泡沫 在 本工程位 于上海 市普陀区 ， 区总 建筑 面积 ２ 小 １万多 平方米 ， 液贮 罐出 口处配上控制 阀 ， 通过泡沫 比例混合 器与 喷淋管道 相连 包括 ２ ２幢高层住宅建 筑单体 ， 下室 建筑 面积 ４万余 平方 米 ， 地 分 接 ， 系统简 图见 图 ２ 。其工 作原 理为 ： 当发 生火 灾时 ， 闭式喷头 出 成 １ 防火分 区 ， 车库 总共 停 车 ９ ６辆 ， 据上 海市 Ｄ Ｊ０ — 水 ， ０个 汽 ５ 根 Ｇ ８ 报警 阀打开 ， 水压使泡 沫液控 制 阀打 开 ， 流指示 器动作 联动 水 ９ －０ ７民用建筑 水灭火系统设计规程 ， ４２０ 本工程地下车库采用 自动 泡 沫液罐进水 管上的 电磁 阀打 开 ， 水压使 泡沫液罐 的泡 沫液进入 质及 可燃 物多 少 等界 定 ， 采 用 消火 栓水 箱 给水 系 统 方式 的范 箱储水 １ ｉ 可 ０ｒｎ供水 扑救 初期火灾是十分重要 的。 ａ
地下车库消防专项设计说明(电气部分)
七、建筑电气（一)设计依据:1。
《建筑设计防火规范》GB50016—20142。
《民用建筑电气设计规范》JGJ 16—20083。
《火灾自动报警系统设计规范》GB50116—20134。
《汽车库、修车库、停车场设计防火规范》GB 50067-20145。
甲方提供的设计条件(二）消防系统概述1．消防控制室：1)本工程消防控制室设于地库内,直接对外.2）消防控制室的报警控制设备由火灾报警控制主机、联动控制主机、图形显示装置、打印机、应急广播设备、消防电话主机、消防应急照明和疏散指示系统控制装置、消防电源监控器和电源设备等组成。
3）消防控制室可接收感烟、感温等探测器的火灾报警信号及水流指示器、检修阀、压力报警阀、手动报警按钮、消火栓按钮的动作信号，4)消防控制室可显示消防水池、消防水箱水位，显示消防水泵的电源及运行状况.5）消防控制室可联动控制所有与消防有关的设备。
6)消防控制室内严禁穿过与消防设施无关的电气线路及管路。
2．火灾自动报警系统:1）本工程采用集中报警控制系统。
消防联动控制器应能按设定的控制逻辑向各相关的受控设备发出联动控制信号，并接受相关设备的联动反馈信号。
本工程火灾报警控制器所连接的火灾探测器、手动火灾报警按钮和模块等设备总数和地址总数不超过3200个点,其中每一总线回路连接设备的总数不超过200点，且留有不少于额定容量10%的余量;消防联动控制器地址总数或火灾报警控制器(联动型)所控制的各类模块总数不超过1600点，每一联动总线回路连接设备的总数不超过100点，且留有不少于额定容量10%的余量。
系统总线上应设置总线短路隔离器，每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不超过32点;总线穿越防火分区时应在穿越处设置总线短路隔离器。
2)需要火灾自动报警系统联动的消防设备，其联动触发信号应采用两个独立的报警触发装置报警信号的“与”逻辑组合.3）探测器与灯具的水平净距应大于0.2m;与送风口边的水平净距应大于1.5m;与多孔送风顶棚孔口或条形送风口的水平净距应大于0。
江苏某地某车库消防给水CAD设计图

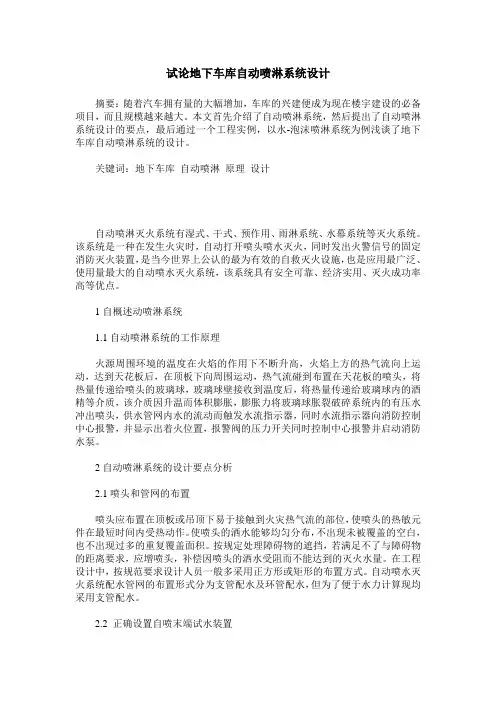

试论地下车库自动喷淋系统设计
试论地下车库自动喷淋系统设计摘要：随着汽车拥有量的大幅增加，车库的兴建便成为现在楼宇建设的必备项目，而且规模越来越大。
本文首先介绍了自动喷淋系统，然后提出了自动喷淋系统设计的要点，最后通过一个工程实例，以水-泡沫喷淋系统为例浅谈了地下车库自动喷淋系统的设计。
关键词：地下车库自动喷淋原理设计自动喷淋灭火系统有湿式、干式、预作用、雨淋系统、水幕系统等灭火系统。
该系统是一种在发生火灾时，自动打开喷头喷水灭火，同时发出火警信号的固定消防灭火装置，是当今世界上公认的最为有效的自救灭火设施，也是应用最广泛、使用量最大的自动喷水灭火系统，该系统具有安全可靠、经济实用、灭火成功率高等优点。
1自概述动喷淋系统1.1自动喷淋系统的工作原理火源周围环境的温度在火焰的作用下不断升高，火焰上方的热气流向上运动，达到天花板后，在顶板下向周围运动，热气流碰到布置在天花板的喷头，将热量传递给喷头的玻璃球，玻璃球壁接收到温度后，将热量传递给玻璃球内的酒精等介质，该介质因升温而体积膨胀，膨胀力将玻璃球胀裂破碎系统内的有压水冲出喷头，供水管网内水的流动而触发水流指示器，同时水流指示器向消防控制中心报警，并显示出着火位置，报警阀的压力开关同时控制中心报警并启动消防水泵。
2自动喷淋系统的设计要点分析2.1喷头和管网的布置喷头应布置在顶板或吊顶下易于接触到火灾热气流的部位，使喷头的热敏元件在最短时间内受热动作。
使喷头的洒水能够均匀分布，不出现未被覆盖的空白，也不出现过多的重复覆盖面积。
按规定处理障碍物的遮挡，若满足不了与障碍物的距离要求，应增喷头，补偿因喷头的洒水受阻而不能达到的灭火水量。
在工程设计中，按规范要求设计人员一般多采用正方形或矩形的布置方式。
自动喷水灭火系统配水管网的布置形式分为支管配水及环管配水，但为了便于水力计算现均采用支管配水。
2.2 正确设置自喷末端试水装置对于自动喷水灭火系统，末端试水装置的功能通常是在报警阀压力开关动作直接启动消防泵以前完成。

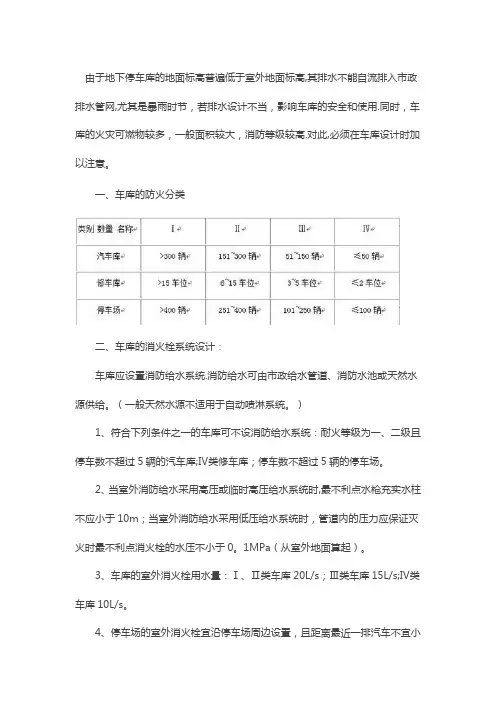

地下车库的消防栓、自动喷淋系统与给排水设计
由于地下停车库的地面标高普遍低于室外地面标高,其排水不能自流排入市政排水管网,尤其是暴雨时节，若排水设计不当，影响车库的安全和使用.同时，车库的火灾可燃物较多，一般面积较大，消防等级较高.对此,必须在车库设计时加以注意。
一、车库的防火分类二、车库的消火栓系统设计：车库应设置消防给水系统.消防给水可由市政给水管道、消防水池或天然水源供给。
（一般天然水源不适用于自动喷淋系统。
）1、符合下列条件之一的车库可不设消防给水系统：耐火等级为一、二级且停车数不超过5辆的汽车库;Ⅳ类修车库；停车数不超过5辆的停车场。
2、当室外消防给水采用高压或临时高压给水系统时,最不利点水枪充实水柱不应小于10m；当室外消防给水采用低压给水系统时，管道内的压力应保证灭火时最不利点消火栓的水压不小于0。
1MPa（从室外地面算起）。
3、车库的室外消火栓用水量：Ⅰ、Ⅱ类车库20L/s；Ⅲ类车库15L/s;Ⅳ类车库10L/s。
4、停车场的室外消火栓宜沿停车场周边设置，且距离最近一排汽车不宜小于7m，距加油站或油库不宜小于15m。
5、室外消火栓的保护半径不应超过150m，在市政消火栓保护半径150m 及以内的车库，可不设置室外消火栓。
6、汽车库、修车库应设室内消火栓给水系统，其消防用水量不应小于下列要求：Ⅰ、Ⅱ、Ⅲ、类汽车库及Ⅰ、Ⅱ类修车库的用水量不应小于10L/s，且应保证相邻两个消火栓的水枪充实水柱同时达到室内任何部位；Ⅳ类汽车库及Ⅲ、Ⅳ类修车库的用水量不应小于5L/s，且应保证一个消火栓的水枪充实水柱到达室内任何部位；7、室内消火栓水枪的充实水柱不应小于10m,同层相邻室内消火栓的间距不应大于50m，但高层汽车库和地下汽车库的室内消火栓的间距不应大于30m。
汽车库、修车库室内消火栓超过10个时,室内消防管道应布置成环状,并应有两条进水管与室外管道相连接。
室内消防管道应采用阀门分段，如某段损坏时，停止使用的消火栓在同一层内不应超过5个。
住宅建筑地下车库室内消火栓系统设计要点分析
住宅建筑地下车库室内消火栓系统设计要点分析摘要：随着我国城镇化建设进程持续推进，城镇人口数量急剧增加，需要建设越来越多的高层住宅小区才能满足日益增加的城镇人口的居住需求。
与此同时，人们经济水平提高，私家车拥有量激增，小区地上面积有限，能设置的停车位数量有限，为满足居民住户正常停车需求，大中型地下车库已成为新建住宅小区必要的配套设施。
地下车库停车位密集且面积大，防火分区和防火单元众多，合理设置必要的消防设施，是提高初期火灾灭火能力的重要保障。
常规的水专业相关的消防设施有消火栓系统、喷淋系统及灭火器的配置；基于此，在此主要对住宅建筑地下车库室内消火栓系统设计要点进行研究和分析，以供参考。
关键词：住宅建筑；地下车库；室内消火栓系统；设计要点引言目前，国家和省市现行的相关规范及地方要求，针对住宅建筑地下车库的室内消火栓系统做了原则性规定，设计师在工程施工图设计中需要严格执行。
随着工程案例的增多，我们也发现在地库消火栓系统设置中也存在一些设计不到位或者不完善的地方，作为设计师，我们需要尽可能做到合规且合理化设计，不断提高我们的设计水准。
在此，结合工程实践谈谈在地下车库室内消火栓系统设计中的一点体会。
一、新建住宅小区地下车库的建筑特点新建住宅小区地下车库具有建筑面积大，防火分区和防火单元众多，管线多，净高受限、疏散困难等特点。
为满足小区场地的室外给水、雨水、污水、消防、电力、燃气、景观、海绵等各专业管线管网埋设要求和设施的设置，地下室顶板覆土深度有一定的要求，从而导致地下室梁下净高受限。
为满足地下车库行车道和停车位净高的规范性要求，各专业管线需尽量避开，有条件的项目可以采用BIM等新兴技术措施，综合分析各专业管线布置，做出合理化调整。
二、室内消火栓系统设计制约因素1.某些住宅项目地下车库结构采用小柱网设计方案、两个车位柱子处设置消火栓困难。
2. 汽车坡道等位置不适合明装消火栓。
3. 部分设备房，规范或地方职能部门不允许在该房间内设置消火栓。
地下停车库自动喷水——泡沫联用系统的设计与应用
地下停车库自动喷水——泡沫联用系统的设计与应用摘要：地下车库不但给整个建筑物及人员、车辆带来了火灾隐患，也对如何进行高效的防火设计提出了挑战。
地下车库的消防问题日益引起人们的关注，除了合理的防火分区分隔以外，自动喷水-泡沫联用灭火系统已成功应用于一些大、中型车库中。
自动喷水-泡沫联用灭火系统，即在传统自动喷水灭火系统中配置可供泡沫混合液的设备，组成既可喷水又可喷泡沫的固定灭火系统。
本文简要阐述大型地下车库闭式自动喷水—泡沫联用系统的系统组成和工作原理，同时介绍相关系统设计应注意的问题，并结合某大型地下车库闭式自动喷水—泡沫联用系统的设计计算与优化进行案例分析。
关键词：车库；自动喷水-泡沫联用灭火系统；设计计算引言随着随着资源、环境问题日渐凸出，绿色、低碳、环保的呼声日渐高涨，发展新能源汽车将是大势所趋。
为全面贯彻新能源汽车发展战略和充电设施建设要求，国务院办公厅先后颁布了《国务院办公厅关于加快新能源汽车推广应用的指导意见》（国办发【2014】35 号）、《国务院办公厅关于加快电动汽车充电基础设施建设的指导意见》（国办发【2015】73号）。
广东省人民政府于2016年3月颁发了《广东省人民政府关于加快新能源汽车推广应用的实施意见》（粤府办【2016】23 号），明确了新建住宅停车位必须全部建设充电设施或预留安装充电设施接口，新建城市公共停车场以及新建办公楼、商场、酒店等公共建筑类项目，要按不低于停车位总数的一定比例配建充换电桩或预留充换电设施接口，其中广州、深圳市不低于30％，珠三角地区其他城市不低于20％，粤东西北地区不低于10％。
根据相关规范规定，配建充电基础设施的汽车库、停车场自动灭火系统设置应符合《汽车库、修车库、停车场设计防火规范》GB 50067 的有关规定，自动喷水灭火系统应采用泡沫一水喷淋系统，泡沫混合液连续供给时间不应小于10min，泡沫混合液与水连续供给时间之和不应小于120min。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
由于地下停车库的地面标高普遍低于室外地面标高，其排水不能自流排入市政排水管网，尤其是暴雨时节，若排水设计不当，影响车库的安全和使用。
同时，车库的火灾可燃物较多，一般面积较大，消防等级较高。
对此，必须在车库设计时加以注意。
一、车库的防火分类
二、车库的消火栓系统设计：
车库应设置消防给水系统。
消防给水可由市政给水管道、消防水池或天然水源供给。
（一般天然水源不适用于自动喷淋系统。
）
1、符合下列条件之一的车库可不设消防给水系统：耐火等级为一、二级且停车数不超过5辆的汽车库；Ⅳ类修车库；停车数不超过5辆的停车场。
2、当室外消防给水采用高压或临时高压给水系统时，最不利点水枪充实水柱不应小于10m；当室外消防给水采用低压给水系统时，管道内的压力应保证灭火时最不利点消火栓的水压不小于0.1MPa(从室外地面算起)。
3、车库的室外消火栓用水量：Ⅰ、Ⅱ类车库20L/s；Ⅲ类车库15L/s；Ⅳ类车库10L/s。
4、停车场的室外消火栓宜沿停车场周边设置，且距离最近一排汽车不宜小
于7m，距加油站或油库不宜小于15m。
5、室外消火栓的保护半径不应超过150m，在市政消火栓保护半径150m 及以内的车库，可不设置室外消火栓。
6、汽车库、修车库应设室内消火栓给水系统，其消防用水量不应小于下列要求：
Ⅰ、Ⅱ、Ⅲ、类汽车库及Ⅰ、Ⅱ类修车库的用水量不应小于10L/s，且应保证相邻两个消火栓的水枪充实水柱同时达到室内任何部位；Ⅳ类汽车库及Ⅲ、Ⅳ类修车库的用水量不应小于5L/s，且应保证一个消火栓的水枪充实水柱到达室内任何部位；
7、室内消火栓水枪的充实水柱不应小于10m，同层相邻室内消火栓的间距不应大于50m，但高层汽车库和地下汽车库的室内消火栓的间距不应大于30m。
汽车库、修车库室内消火栓超过10个时，室内消防管道应布置成环状，并应有两条进水管与室外管道相连接。
室内消防管道应采用阀门分段，如某段损坏时，停止使用的消火栓在同一层内不应超过5个。
临时高压消防给水系统的汽车库、修车库的每个消火栓处应设直接启动消防水泵的按钮，并应设有保护按钮的设施，消火栓位置的设置除应满足保证相邻两个消火栓的水枪充实水柱同时达到室内任何部位外,还应满足处于明显易于取用地点的条件。
在实际工程中,消火栓位置有几种方式：
一种是将消火栓设置在车库的边墙上,另一种是将消火栓设置在车库内的结
构柱上。
这两种方式都有其缺点,设置在车库的边墙上,消火栓的取用需通过停泊的汽车,不便于使用;设置在车库内的结构柱上,无论是朝车道方向还是朝停车位方向,都将妨碍汽车的行驶及停泊,容易刮碰。
可以将消火栓沿停车位方向设置在柱旁。
消火栓箱的固定可采用设钢支架或托架,或由建筑专业加设一段短墙,将消火栓箱暗藏于墙内。
8、四层以上多层汽车库和高层汽车库及地下汽车库，其室内消防给水管网应设水泵接合器。
水泵接合器的数量应按室内消防用水量计算确定，每个水泵接合器的流量应按10~15L/s计算。
其周围15~40m范围内应设室外消火栓或消防水池。
9、设置临时高压消防给水系统的汽车库、修车库，应设屋顶消防水箱，其水箱容量应能储存10min的室内消防用水量，当计算消防用水量超过18m3时仍可按18m3确定。
10、采用消防水池作为消防水源时，其容量应满足2.00h火灾延续时间内室内外消防用水量总量的要求，但自动喷水灭火系统可按火灾延续时间1.00h 计算，泡沫灭火系统可按火灾延续时间0.50h计算。
11、带人防功能的地下车库：
地下停车库有种类型,为人民防空地下室,平时作为停车库;对于这种类型的地下停车库,消火栓系统的布置通常有两种方式：
（1）、地下车库消火栓由上层消火栓立管穿人防顶板至车库后接出,在人防顶板内侧设防爆波阀门,战时将阀门关闭,此阀门可用工作压力大于1.0MPa的闸
阀或蝶阀替代；
（2）人防地下车库消火栓系统单独成环,引入管由人防侧墙接入,在人防侧墙内设防爆波阀门。
（1）的缺点是增加了消防管道上的阀门,消防系统的安全度降低。
对于高层建筑的地下车库,消火栓减压只能通过减压孔板进行。
（2）的缺点是增加了消防管道管材的用量,但阀门的数量减少,对于高层建筑的地下车库,可统一设减压阀减压,也可通过减压孔板进行。
消防系统的安全度较（1）高,经济上也节省。
三、车库的自动喷淋系统设计：
1、Ⅰ、Ⅱ、Ⅲ类地上汽车库、停车数超过10辆的地下汽车库、机械式立体汽车库或复式汽车库以及采用垂直升降梯作汽车疏散出口的汽车库、Ⅰ类修车库，均应设置自动喷水灭火系统。
汽车库、修车库自动喷水灭火系统的危险等级可按中危险II级确定。
2、汽车库、修车库自动喷水灭火系统的设计除应按现行国家标准《自动喷水灭火系统设计规范》的规定执行外，其喷头布置还应符合下列要求：应设置在汽车库停车位的上方（通常每个车位上1个，机械式停车库每个平面车位上2个）；机械式立体汽车库、复式汽车库的喷头除在屋面板或楼板下按停车位的上方布置外，还应按停车的托板位置分层布置，且应在喷头的上方设置集热板。
错层式、斜楼板式的汽车库的车道、坡道上方均应设置喷头。
3、Ⅰ类地下汽车库、Ⅰ类修车库宜设置泡沫喷淋灭火系统
（1）泡沫喷淋系统的设计、泡沫液的选用应按现行国家标准《低倍数泡沫
灭火系统设计规范》的规定执行。
(2)地下汽车库可采用高倍数泡沫灭火系统。
机械式立体汽车库可采用二氧化碳等气体灭火系统。
(3)设置泡沫喷淋、高倍数泡沫、二氧化碳等灭火系统的汽车库、修车库可不设自动喷水灭火系统。
4、在设计中,为使车库喷头布置合理,将结构梁插入建筑图中并以灰示,可提高喷头布置的准确性,解决施工中经常发生的喷头与梁相碰的矛盾
5、车道出入口如无防火卷帘时，坡道处必须设置喷淋，应注意管道的防冻，可以采用干式系统。
6、对于机械式停车库，托板下喷头的用水量可按照货架内开放喷头来计算，每层开放6只喷头，出水量约10L/s，2层的机械车库设计喷水量
即:30+10=40L/s。
