铁路客车转向架(行业相关)

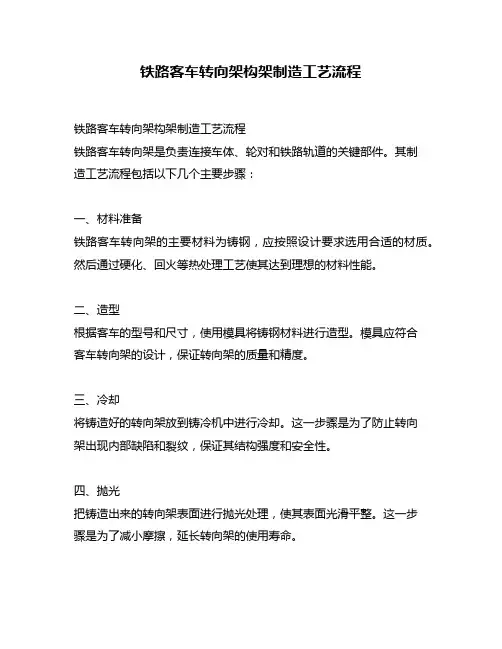

铁路客车转向架构架制造工艺流程
铁路客车转向架构架制造工艺流程
铁路客车转向架构架制造工艺流程
铁路客车转向架是负责连接车体、轮对和铁路轨道的关键部件。
其制
造工艺流程包括以下几个主要步骤：
一、材料准备
铁路客车转向架的主要材料为铸钢，应按照设计要求选用合适的材质。
然后通过硬化、回火等热处理工艺使其达到理想的材料性能。
二、造型
根据客车的型号和尺寸，使用模具将铸钢材料进行造型。
模具应符合
客车转向架的设计，保证转向架的质量和精度。
三、冷却
将铸造好的转向架放到铸冷机中进行冷却。
这一步骤是为了防止转向
架出现内部缺陷和裂纹，保证其结构强度和安全性。
四、抛光
把铸造出来的转向架表面进行抛光处理，使其表面光滑平整。
这一步
骤是为了减小摩擦，延长转向架的使用寿命。
五、装配
将转向架与其他部件进行装配，包括轮对、制动系统、悬挂系统等。
这一步骤需要注意转向架与其他部件的配合精度，保证整车运行的平
稳性和稳定性。
六、测试
将制造好的铁路客车转向架进行各项性能测试，包括强度测试、疲劳
测试、机械性能测试等，保证其符合相关标准和要求。
以上就是铁路客车转向架构架制造工艺流程的主要步骤。
铁路客车转
向架制造是一个复杂而精细的过程，需要严格的质量控制和技术支持。
只有通过高质量的制造工艺流程，才能制造出安全、稳定、高品质的
铁路客车转向架。
我国铁路客车转向架现状及发展趋势
我国铁路客车转向架现状及发展趋势近年来，我国铁路事业蓬勃发展，铁路客车作为重要组成部分，其转向架的发展也备受关注。
转向架作为铁路客车的重要部件，直接关系到列车的运行安全和乘客的舒适度。
本文将探讨我国铁路客车转向架的现状和发展趋势。
一、现状分析我国铁路客车转向架主要由轮轴、轴承、弹簧、减震器等组成。
其中，轮轴是转向架的核心部件，承受着列车的重量和运行时的各种力。
为了提高转向架的强度和耐久性，我国采用了多种轮轴制造技术，如热处理、淬火等工艺。
此外，我国还引进了一些先进的轮轴制造设备，提高了轮轴的质量和加工精度。
在轴承方面，我国铁路客车转向架采用的主要是滚动轴承和滑动轴承。
滚动轴承具有承载能力大、摩擦小的优点，广泛应用于高速列车。
而滑动轴承则适用于低速列车和货运列车。
为了提高轴承的耐久性和可靠性，我国铁路客车转向架的轴承采用了优质钢材和先进的加工技术。
弹簧和减震器等部件也对转向架的运行性能起到重要作用。
弹簧可以有效减缓列车行驶过程中的颠簸和震动，提高乘客的舒适度。
减震器则可以减轻转向架在行驶过程中的冲击和振动，延长转向架的使用寿命。
二、发展趋势展望随着我国铁路客运量的不断增加和列车运行速度的提高，对转向架的要求也越来越高。
未来，我国铁路客车转向架的发展将呈现以下几个趋势：1.智能化发展：随着信息技术的不断进步，智能化转向架将成为发展的方向。
智能化转向架可以实时监测列车运行状态和转向架的工作情况，及时发现问题并进行修复，提高列车的安全性和可靠性。
2.轻量化设计：轻量化设计是未来转向架发展的重要方向。
通过采用新的材料和结构设计，减少转向架的重量，可以提高列车的运行速度和能效，降低能耗和运营成本。
3.高速化发展：随着我国高速铁路的不断发展，高速铁路客车的转向架将面临更高的要求。
未来的高速铁路客车转向架需要具备更高的承载能力和抗风性能，以确保列车在高速运行中的安全性和稳定性。
4.绿色环保：绿色环保是未来转向架发展的重要方向。
铁路客车转向架课件
3、摇枕 为钢板焊接结构，分成2个独立的空气弹簧
附加空气室，中间安装差压阀。
4、基础制动装置 基础制动装置采用盘型制动单元和单侧踏
面制动。制动缸为膜板式，并带有闸片间隙自 动调整。
四、209HS型转向架
209HS 型转向架是 在209PK型转向架基础 上研制的，其总体结构 形式与209PK型基本一 致。
采用双片吊挂式单节长吊杆，外侧悬挂
• 干摩擦导柱式轴箱定位装置，无导框式结构
• 基础制动装置采用杠杆传动及双侧闸瓦制动， 为双片吊挂直接作用式
优点：
• 构架为铸钢一体结构，水平呈 H 形，垂直面 呈 U 形，强度大、重心低，有利于提高运行平 稳性。侧梁中部下凹部分还能起到摇枕安全吊 作用，提高了安全性
•
不怕路长，只怕志短。。2020年8月12 日上午 8时5分 20.8.12 20.8.12
•
生活就是一种积累，你若储存的温暖 越多， 你的生 活就会 越阳光 明媚， 你若储 存太多 寒凉， 你的生 活就会 阴云密 布。。2 020年8 月12日 星期三 上午8 时5分41 秒08:0 5:4120. 8.12
•
时穷节乃现，一一垂丹青。—宋·文天 祥。20. 8.1220. 8.1208: 0508:0 5:4108: 05:41Aug-20
•
“不可能”只存在于蠢人的字典里。。2 020年8 月12日 星期三 8时5分 41秒W ednesda y, August 12, 2020
1 摇枕 2 空气弹簧 3 横向挡 4 牵引套 5 牵引中心销 6 下旁承 7 旁承调整垫 8 抗侧滚扭杆装置 9 扭杆安全吊 10 牵引拉杆 11 横向油压减振器 12 高度控制 13 差压阀 14 供风管路
转向架标准规范最新
转向架标准规范最新1. 引言转向架是铁路车辆的关键部件，承担着车辆的支撑、导向和减震等功能。
本规范旨在确保转向架的设计、制造和检验符合最新的安全和性能要求。
2. 适用范围本规范适用于所有类型的铁路车辆，包括但不限于客车、货车、高速列车和城市轨道交通车辆。
3. 设计要求- 转向架设计应满足车辆的载重、速度和运行环境要求。
- 应采用先进的材料和工艺，确保转向架的强度、刚度和耐久性。
- 设计应考虑车辆的动力学特性，优化转向架的几何参数，以降低轮轨作用力和提高运行平稳性。
4. 制造材料- 转向架的主要材料应选择高强度、低重量的合金钢或铝合金。
- 所有材料应符合国家或国际标准，并提供相应的质量证明。
5. 制造工艺- 转向架的制造应采用现代化的加工设备和技术，确保尺寸精度和表面质量。
- 焊接和热处理工艺应严格控制，以防止材料性能退化。
6. 性能测试- 转向架在出厂前应进行严格的性能测试，包括静态载重测试、动态平衡测试和耐久性测试。
- 测试结果应符合设计要求和本规范的规定。
7. 安全标准- 转向架的设计和制造应符合国家和国际的安全标准，包括但不限于紧急制动、侧向稳定性和防脱轨能力。
8. 维护和检修- 转向架应定期进行维护和检修，以确保其长期稳定运行。
- 维护和检修应遵循制造商的指导和本规范的要求。
9. 质量控制- 制造商应建立完善的质量管理体系，确保转向架的制造过程和最终产品符合本规范的要求。
10. 规范更新- 本规范将根据技术进步和行业需求定期进行更新和修订。
11. 结语转向架作为铁路车辆的重要组成部分，其质量和性能直接关系到铁路运输的安全和效率。
本规范的制定旨在引导和规范转向架的设计、制造和使用，以促进铁路行业的健康发展。
请根据实际应用场景和具体要求，对上述内容进行适当的调整和补充。

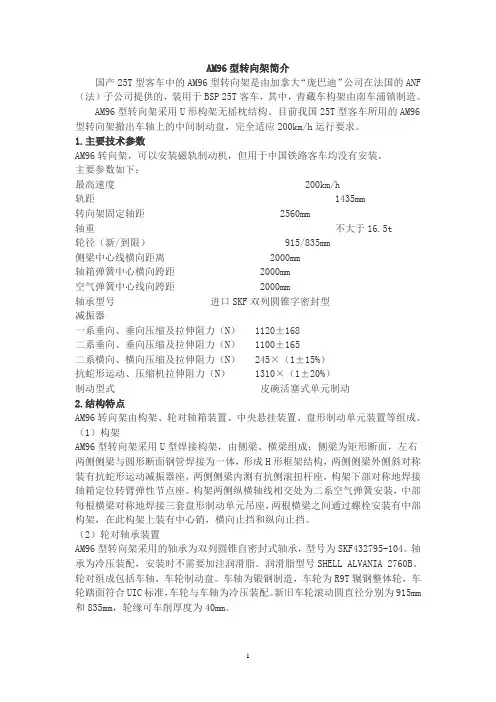

25T型客车(AM96型转向架)简介
AM96型转向架简介国产25T型客车中的AM96型转向架是由加拿大“庞巴迪”公司在法国的ANF （法）子公司提供的，装用于BSP 25T客车，其中，青藏车构架由南车浦镇制造。
AM96型转向架采用U形构架无摇枕结构。
目前我国25T型客车所用的AM96型转向架撤出车轴上的中间制动盘，完全适应200km/h运行要求。
1.主要技术参数AM96转向架，可以安装磁轨制动机，但用于中国铁路客车均没有安装。
主要参数如下：最高速度 200km/h轨距 1435mm转向架固定轴距 2560mm轴重不大于16.5t轮径（新/到限） 915/835mm侧梁中心线横向距离 2000mm轴箱弹簧中心横向跨距 2000mm空气弹簧中心线向跨距 2000mm轴承型号进口SKF双列圆锥字密封型减振器一系垂向、垂向压缩及拉伸阻力（N） 1120±168二系垂向、垂向压缩及拉伸阻力（N） 1100±165二系横向、横向压缩及拉伸阻力（N） 245×（1±15%）抗蛇形运动、压缩机拉伸阻力（N） 1310×（1±20%）制动型式皮碗活塞式单元制动2.结构特点AM96转向架由构架、轮对轴箱装置、中央悬挂装置、盘形制动单元装置等组成。
（1）构架AM96型转向架采用U型焊接构架，由侧梁、横梁组成；侧梁为矩形断面，左右两侧侧梁与圆形断面钢管焊接为一体，形成H形框架结构，两侧侧梁外侧斜对称装有抗蛇形运动减振器座，两侧侧梁内测有抗侧滚扭杆座，构架下部对称地焊接轴箱定位转臂弹性节点座。
构架两侧纵横轴线相交处为二系空气弹簧安装，中部每根横梁对称地焊接三套盘形制动单元吊座，两根横梁之间通过螺栓安装有中部构架，在此构架上装有中心销，横向止挡和纵向止挡。
（2）轮对轴承装置AM96型转向架采用的轴承为双列圆锥自密封式轴承，型号为SKF432795-104。
轴承为冷压装配，安装时不需要加注润滑脂。
润滑脂型号SHELL ALVANIA 2760B。
客车转向架—系列客车转向架(车辆构造检修课件)
▪ 209PK型转向架的构架与209T型构架相似。
▪ 不同之处主要表现为：
割去了侧梁端部的小端梁，在端部用厚L2mm钢板焊接封 闭，使构架的长度由3700 mm缩短为3294 mm；
将摇枕吊座端部切割和焊接处理，使摇枕吊座中心距由 2410mm缩短为2 280 mm，形状保持不变；
原来采用踏面制动时在构架上焊接的各种制动吊座均取 消，改为两根横梁上焊接4个盘形制动缸吊座及4个踏面清扫 器吊座；
二、浦镇系列转向架
1.挖祖坟
209HS
PW-200
209PK
209P
209
209T
205 208
209T型转向架
209T型转向架
209P型转向架
209T型转向架
209T转向架与传统的209相比，其改进设计的重点是采用了 纵向牵引拉杆结构，代替了传统的纵向摇枕挡，从而提高了转向 架的运行性能。
3. 中央悬挂装置
209HS转向架的中央悬 挂装置是由摇枕装置、旁 承支重装置、弹性摇枕吊 装置、牵引装置、弹簧托 梁装置、空气弹簧装置、 横向缓冲器和油压成振器 等组成。
3. 中央悬பைடு நூலகம்装置
(1)摇枕装置 摇枕用钢板焊接结构，制成鱼腹形，钢板采用16MmR. 内部分 成左右两个独立的空间，作为空气弹簧附加空气室，每个附加空 气案容积为57L.为保证气密性，焊接后要进行1.6 MPa水压试验， 并经振动法消除焊接应力。在摇枕上焊有牵引拉杆座、下旁承座 、中心销座、横向油压减振器座等，并装有高度控制阀、差压阀 及空气管系。
209型转向架主要由构架、轮对轴箱油润装置、摇枕弹簧悬 挂装置、基础制动装置、轴温报警装置等五部分组成。
1. 构架
209T构架采用铸钢一体式H型构架，由2根侧梁、2根横梁、4 根悬臂小端梁等组成，构架各梁断面采用封闭的箱形，并根据需 要在梁上铸有出砂孔和工作孔。
我国客车转向架大全
我国客车转向架大全转向架是铁路客车关键部件之一 ,直接关系到列车速度、安全性、舒适性。
本文讲述了我国铁路客车转向架从上世纪50年代以来的发展概况，并简要介绍了各主型转向架的特点。
（文章和图片均来源于网络）一、我国铁路客车转向架发展概况我国铁路客车从 20 世纪 50 年代的 21 型客车发展到现在的 25 型客车，不论是车体钢结构、车内装饰、车内设备,还是转向架方面均取得了长足的技术进步，科技含量越来越高。
客车最高运行速度从50 年代的100km/h 逐步提高到120 km/h、160 km/h 直至 200km/h，客车最高试验速度从70年代末的160km/h 逐步提高到187km/h、212.6 km/h 、239.7km/h、321.5km/h。
客车运行速度之所以能不断提高，试验速度不断被刷新,关键在于技术先进、参数匹配、性能优良、运用安全可靠的客车转向架。
在这50多年中，先后研发的转向架与相应客车相继投入运用 : 与21型客车相对应的转向架有101型、102 型等；与22型客车相对应的转向架有202型、206 型、209 型等；与25A、25G、25B型客车相对应的转向架有209T型、209改型、209PK型、206K型、206G 型等；与25Z型准高速客车及25K型快速客车相对应的转向架有 CW-2型、206KP型、206WP型、209HS 型等；与25T型提速客车相对应的转向架有CW-200K型、SW-220K型；与BSP25T型提速客车相对应的转向架有与AM96 型、SW-220K型；与时速200km各型电动车组相对应的转向架有CW-200 型、SW-200型、PW-200型等；与时速270km“中华之星”号电动车组相对应的转向架有CW-300型、SW-300 型等。
我国铁路客车转向架的种类很多。
从构架结构上分,有铸钢结构转向架及焊接构架转向架,有带均衡梁导框式转向架及无导框式转向架等；从摇动台结构转向架、无摇台结构转向架及无摇枕结构转向架等;从轴型上分 ,有 C 轴及 D 轴转向架等；从二系悬挂结构上分 , 有有摇动台结构转向架、无摇台结构转向架及无摇枕结构转向架等；从二系悬挂弹簧形式上分 ,有椭圆弹簧悬挂转向架、圆弹簧悬挂转向架及空气弹簧悬挂转向架等 ; 从轴箱定位结构上分 ,有各种导柱式轴箱定位转向架、小拉杆式轴箱定位转向架、转臂式轴箱定位转向架、拉板式轴箱定位转向架等 ;从基础制动装置结构上分 ,有双侧高磷瓦 (中磷瓦) 踏面制动转向架、盘形制动转向架及复合制动转向架等等。
25T型客车（AM96型转向架）简介
25T型客车（AM96型转向架）简介AM96型转向架简介国产25T型客车中的AM96型转向架是由加拿⼤“庞巴迪”公司在法国的ANF （法）⼦公司提供的，装⽤于BSP 25T客车，其中，青藏车构架由南车浦镇制造。
AM96型转向架采⽤U形构架⽆摇枕结构。
⽬前我国25T型客车所⽤的AM96型转向架撤出车轴上的中间制动盘，完全适应200km/h运⾏要求。
1.主要技术参数AM96转向架，可以安装磁轨制动机，但⽤于中国铁路客车均没有安装。
主要参数如下：最⾼速度 200km/h轨距 1435mm转向架固定轴距 2560mm轴重不⼤于16.5t轮径（新/到限） 915/835mm侧梁中⼼线横向距离 2000mm轴箱弹簧中⼼横向跨距 2000mm空⽓弹簧中⼼线向跨距 2000mm轴承型号进⼝SKF双列圆锥字密封型减振器⼀系垂向、垂向压缩及拉伸阻⼒（N） 1120±168⼆系垂向、垂向压缩及拉伸阻⼒（N） 1100±165⼆系横向、横向压缩及拉伸阻⼒（N） 245×（1±15%）抗蛇形运动、压缩机拉伸阻⼒（N） 1310×（1±20%）制动型式⽪碗活塞式单元制动2.结构特点AM96转向架由构架、轮对轴箱装置、中央悬挂装置、盘形制动单元装置等组成。
（1）构架AM96型转向架采⽤U型焊接构架，由侧梁、横梁组成；侧梁为矩形断⾯，左右两侧侧梁与圆形断⾯钢管焊接为⼀体，形成H 形框架结构，两侧侧梁外侧斜对称装有抗蛇形运动减振器座，两侧侧梁内测有抗侧滚扭杆座，构架下部对称地焊接轴箱定位转臂弹性节点座。
构架两侧纵横轴线相交处为⼆系空⽓弹簧安装，中部每根横梁对称地焊接三套盘形制动单元吊座，两根横梁之间通过螺栓安装有中部构架，在此构架上装有中⼼销，横向⽌挡和纵向⽌挡。
（2）轮对轴承装置AM96型转向架采⽤的轴承为双列圆锥⾃密封式轴承，型号为SKF432795-104。
轴承为冷压装配，安装时不需要加注润滑脂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结构特点如下：
15
1. 构架组成;2. 轮对轴箱及弹簧悬挂装置; 3. 摇枕空气弹簧悬挂装置;4. 盘形制动装置。
16
17
1、弹簧托梁 由两端托盘型铸钢弹簧座及3根无缝钢管连
接组成。
18
2、空气弹簧 空气弹簧安装在托梁和摇枕之间，利用摇
2
二、209T型客车转向架
3
主要结构特点是 (1) H 型铸钢一体式构架; (2) 干摩擦导柱式轴箱弹性定位装置; (3) 摇动台式二系悬挂装置(长吊杆、外侧悬挂、
圆弹簧、油压减振器) ; (4)一系为圆簧悬挂; (5)吊挂式闸瓦踏面基础制动装置 1、构架装置
209T型转向架为铸钢一体式或钢板压型焊 接构架，由2根侧梁、2根横梁及4根悬臂小端 梁等组成，并铸有各种安装座。
8 闸瓦托连杆
27
209HS型转向架主要装用于25Z型准高速双 层空调客车、25K型快速双层空调客车和单层 25K型空调客车上，至2001年3月底，共装车 近900 辆份。
28
29
第三节 206系列转向架
主要内容： 206、206KP转向架 SW160、SW220K转向架
30
一、概述
206 型转向架也是我国主型D轴客车转向 架，设计最高运行速度160km/ h 。206转向架 是四方车辆厂1971年-1972年间为中、蒙、苏 国际联运客车而设计制造的D轴准轨(207型为 宽轨) 转向架。这个系列如下： • 206原形 • 206G，206P • 206WP，206KP • SW160 • SW220K
13
14
三、209PK型转向架
209PK型转向架是在209T、209P型转向架 基础上改进的，设计最高运行速度160km/h， 其最大的特点是采用了空气弹簧悬挂，还采用 了单元式制动缸盘形基础制动装置和抗侧滚扭 杆装置等新结构、新技术。试验表明该转向架 在160km/h试验速度范围内具有良好的运行平 稳性和稳定性。
21
度，有利于进一步提高横向平稳性。 （2）一系悬挂增设了垂向油压减振器，同时采
用无磨耗的橡胶堆轴箱定位（如图所示），并 给轴箱提供不同的纵向和横向刚度，以提高转 向架抗蛇行运动临界速度。 （3）承载方式由心盘承载改为全旁承承载,以提 供转向架与车体之间的回转阻力矩。 （4）为了进一步改善车辆的横向振动和减少车 体的侧滚角，在二系悬挂系统设置了横向油压 减振器和抗侧滚扭杆装置等。
22
1、轮对轴箱装置
23
1 轴箱体 2 油压减振器 3 轴箱圆弹簧 4 弹簧导柱 5 橡胶堆定位器 6 支持环 7 缓冲橡胶垫 8 防松吊座
2、摇枕弹簧装置
24
1 摇枕 2 空气弹簧装置 3 弹性摇枕吊装置 4 弹簧托梁装置 5 抗侧滚扭杆装置 6 横向油压减振 7 横向缓冲器 8 中心销牵引装置 9 牵引拉杆装置 10 旁承支重装置 11 安全吊
8
（1）横向缓冲器 （2）纵向牵引拉杆
209T取消了纵向摇枕挡，在转向架两侧斜 对称安装纵向牵引拉杆，拉杆两端具橡胶弹性 节点将摇枕和构架相连，使摇动台得到纵向定 位并改善振动性能。
9
3、轮对轴箱弹簧装置 209T型转向架的轮对轴箱装置为无导框式。
由轮对轴箱装置、轴箱弹簧装置及轴箱定位装 置组成。 （1）无导框式带轴箱弹簧托盘的滚动轴承轴箱 （2）轴箱弹簧采用单卷圆柱螺旋弹簧 （3）轴箱定位装置采用了干摩擦导柱式弹性定 位结构，由导柱、定位座、弹性定位套，支持 环、橡胶缓冲垫等组成
枕内腔作为空气弹簧的附加空气室。 3、摇枕
为钢板焊接结构，分成2个独立的空气弹簧 附加空气室，中间安装差压阀。 4、基础制动装置
基础制动装置采用盘型制动单元和单侧踏 面制动。制动缸为膜板式，并带有闸片间隙自 动调整。
19
20
四、209HS型转向架
209HS 型转向架是 在209PK型转向架基础 上研制的，其总体结构 形式与209PK型基本一 致。 （1） 吊杆长度加长，并 且在吊杆上下两端设有 橡胶堆，与摇枕吊座、 摇动台吊轴构成弹性连 接，为无磨耗结构。而 且降低了摇动的横向刚
3、构摇枕吊座；
3 一轴箱减振器座
4 一横向油压减振 器座
5 一牵引拉杆座
6 一盘形制动单元 吊座
7 一闸瓦托吊座
8 一闸瓦制动缸吊 座
4、基础制动装置
26
1 内侧杠杆 2 外侧杠杆 3 闸片托 4 闸片 5 SP2型膜式制 动缸
6 闸瓦托 7 SP4型膜式制 动缸
31
二、206系列转向架
1、206型转向架 其主要特点是采用了U型铸钢构架、干摩
擦导柱式轴箱定位、小摇动台式摇枕弹簧悬挂、 双片吊环式单节长摇枕吊杆、构架外侧悬挂、 两系圆弹簧悬挂、摇枕弹簧带油压减振器、吊 挂式闸瓦踏面基础制动等技术。
第二节 209系列转向架
主要内容： 209T转向架 209PK、209HS转向架
1
一、概述
209 型转向架是我国主型客车转向架，设 计最高运行速度160km/ h 。209系列转向架是 南京浦镇车辆厂从1972开始在原205型转向架 基础上逐步改进、完善而形成的。 • 209T • 209P • 209TK • 209PK • 209HS
4
1 侧梁；2吊杆托架；3 闸瓦托吊座；4 端梁；5 横梁； 6 制动拉杆吊座；7 固定杠杆支点座；8 缓冲弹簧座；9弹簧支柱座
5
6
2、摇枕弹簧悬挂装置 209T摇枕弹簧装置为摇动台式，采用单节
长吊杆、构架外侧悬挂，带油压减振器的摇枕 圆弹簧组。
7
1 摇枕 2 下心盘 3 下旁承 4 枕簧 5 油压减振器 6 弹簧托梁 7 摇枕吊轴 8 摇枕吊杆 9 纵向牵引拉杆 10 安全吊 11 摇枕吊销 12 摇枕吊销支承板 13 调整垫
10
11
4、基础制动装置 209T基础制动装置采用双片吊挂直接作用
式双侧闸瓦制动 。由移动杠杆、制动拉杆、上 拉杆、制动梁、闸瓦托、闸瓦间隙调整装置等 组成。
12
二、209P转向架
209P型转向架是为适应铁路客车提速的 要求，在209T基础上改进设计的，采用了盘形 制动装置。制动装置采用盘形制动单元和踏面 清扫单元。
