人货电梯接料平台外架搭设方案人货电梯接料平台外架搭设方案会签栏目录一、人货电梯处接料平台安全搭设要求 (2)二、人货电梯处接料平台设计计算 (3)九、预埋环验算 (10)人货电梯接料平台搭设方案一、人货电梯处接料平台安全搭设要求1、人货电梯处的接料平台搭设采用φ48的钢管，基础用C25砼浇筑厚20cm，立杆底部采用50mm厚的木板或12槽钢通长铺设，遇悬挑层也随之悬挑，接料平台的尺寸为长1.5m，宽为0.8m。
两边扶手的高度为1.5m，用竹笆封死，接料平台应用厚5cm的木板铺实，禁止用竹笆或其它金属物代替。
每层设活动式定型安全门，开启方向为内侧，应有专人管理，安全门的高度为1.8m，用元钢或角铁做成，接料平台每层要与建筑物采用刚性连结，其结点不少于两处，严禁将料台与人货电梯连接一体，料台与墙的间距不大于10cm，并用木板铺实。
2、料台前端因人货电梯需要采用钢管双立杆搭设，下部铺设横向槽钢，立杆必须支撑在槽钢上，每立杆纵、横方向应设置扫地杆，立杆的纵向间距等于吊盘宽度增加40～80cm（每边比吊盘超出20～40cm），不得把吊盘设在紧靠墙面位置，以确保视线清楚。
料台立杆的横向间距不大于50cm。
料台的层高与建筑物的层高相一致，大横杆与填芯杆应搭在小横杆上面，小横杆间距与立杆的纵向间距相同，大横杆间距与立杆的横向间距相同，并在其间设1～2根填芯杆件。
在料台侧面必须设“之”字撑，以加强料台的刚度。
3、料台应用5cm厚木板铺设，板与板之间不得留有间隙，木板应按纵向沿墙铺设，铺板应用木条连结钉牢，使铺板成为整块，料台铺板应里低外高，坡度约为5°为宜，吊盘与料台、料台与建筑物间隙均不大于10cm。
4、平台两边各设前后两道独立斜拉钢丝绳，两道中的每一道均应做单道受力计算。
钢丝绳分别拉接在4个拉节点上，与平台形成的夹角不小于45º；选用的钢丝绳应根据平台的载重量进行设计计算，且每组钢丝绳设置的绳卡应不少于3个。
人货两用电梯安全施工方案(二篇)
人货两用电梯安全施工方案一、工程概况本工程为恩施市蔡家河经适房小区5#楼工程，位于___省恩施市，框架剪力墙结构，本工程无地下室，地上___层。
建筑面积：___㎡。
工程建筑结构的安全等级：二级，设计使用期限___年，建筑抗震设防类别为标准设防类，抗震等级主楼框架为四级，剪力墙为三级，建筑防火分类：二类，建筑耐火等级：二级。
二、设备类型选用为了提高本工程物料垂直运输的运行速度和安全可靠，杜绝断绳等事故发生，本工程拟选用___台型号/参数为SSD100/100型单吊笼额定重量为1000Kg的钢丝绳式人货两用施工升降机。
三、“三证一书”查验与管理施工升降机进场后，厂家或租赁公司必须提供本机械设备制造许可证、制造监督检验证书、产品合格证、使用说明书、金属结构检验报告、设计技术文件等有效文件原件；经查验符合要求后方可进行___等工作。
上述证件作为施工升降机安全技术资料归档管理。
四、___拆卸队伍选用及要求施工升降机___和拆卸必须由取得相应资质的队伍来施工，___与拆卸的工作人员必须经过有关施工升降机方面的技术培训，取得岗位操作证，并掌握新产品装拆技术和安全规则。
___单位必须编制本施工升降机___拆卸施工方案，经___单位、使用单位和监理单位技术负责人共同审批，并加盖各单位公章后方可指导施工，并由装拆单位技术负责人召集全体装拆人员认真学习装拆施工升降施工方案，共同讨论落实安全技术措施内容，进行技术交底，明确各___人员的职责和任务，严格按照《SSD100/100施工升降机使用说明书》___与拆卸程序的要求进行施工作业。
在提升机___完毕后，___单位应按说明书的要求进行一次全面认真检查与调试，并进行整机性试验，且如实填写《SSD100/100施工升降机交接记录表》或出具《自检合格验收表》，经___、产权(使用)、监理方共同验收和检测机构检验检测合格后方可交付使用，未经检测或检测不合格的不得投入使用。
升降机相关资料原件留存产权(使用)方，复印件加盖公章后交主管部门备案登记。

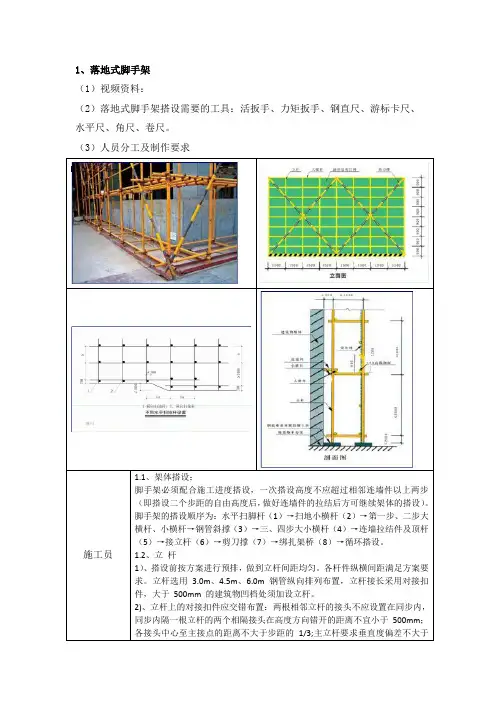

11、外架体系施工(落地式、悬挑脚手架、物料平台、物料提升机、电梯)精细化施工
1）、纵向水平杆设置在立杆的内侧，其长度不宜小于3跨；纵向水平杆（大横杆）必须选用两种不同长度的钢管交错布置，并满相邻两接头的水平距离大于500㎜，且不应在同步同跨内。内隔一根立杆的两个接头在水平方向错开的距离不宜小于50㎜。
2）、主节点处必须设置一根横向水平，用直角扣件连接固定且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm，小横杆伸出外立杆控制在100㎜左右。靠墙一端外伸长度为杆件端头距建筑物保持50mm的距离。作业层的小横杆应根据脚手板的需要等间距设置，最大间距不应大于纵距的1/2。
3）、脚手架转角部位的立杆为四根，水平杆在外脚手架转角处必须交圈（形成井字形结构）；其余小横杆位于大横杆上，以大横杆做小横杆的支座，用直角扣件连接牢固。
4）、落地式脚手架必须设置纵、横向扫地杆，纵向扫地杆宜采用直角扣件固定在距底座上皮不大于20mm的立杆上，横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当脚手架基础不在同一高度时必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m，靠边坡上方的立杆轴线到边坡的距离不小于500mm。
1.4、剪刀撑
剪刀撑应在外侧立面上由底至顶连续设置，并随立杆、纵横水平杆等同步搭设，每组跨越立杆根数在4～6根之间，宽度不小于4跨，与地面的倾角应在45-60度间。杆件接长采用搭接，搭接长度不小于1000mm，用不少于三个转角扣件连接，杆件端头伸出扣件盖板边缘长度不应小于100mm，与相邻的立杆用活动扣件连接。
1.5、连墙件
连墙件均应采用刚性连墙件与建筑物可靠连接，连墙件设置数量、间距以及构造应满足规范和方案要求，并保证可承受拉力和压力。
1）、连墙杆按二步三跨设置。在建筑物边梁上预埋φ4.8*3.5mm的钢管，钢管用转角扣件。
人货电梯料台搭设方案
目录一、工程概况二、材料选用三、料台基础处理四、料台构造形式和搭设方法五、人货电梯料台简化计算六、质量要求七、料台拆除方法八、安全管理人货电梯料台施工方案一、工程概况：珠江·帝景山庄21、22#楼及地下室工程，由衡南县工程公司承建；建设单位为衡阳菱电房地产开发有限公司；监理单位为深圳市大兴工程管理有限公司;珠江·帝景山庄21#楼人货电梯料台均分六段进行搭设，第一段为落地料台一至八层，搭设高度为25.4m;第二段为悬挑料台九层至十四层，悬挑高度为18m；第三段为悬挑料台十五层至二十层，悬挑高度为18m; 第四段为悬挑料台二十一层至二十六层，悬挑高度为18m;第五段为悬挑料台二十七层至三十二层，悬挑高度为18m; 第六段为悬挑料台三十三层至顶层，悬挑高度为6m。
珠江·帝景山庄22#楼人货电梯料台均分六段进行搭设，第一段为悬挑料台二至七层，搭设高度为18m;第二段为悬挑料台八层至十三层，悬挑高度为18m；第三段为悬挑料台十四层至十九层，悬挑高度为18m; 第四段为悬挑料台二十层至二十五层，悬挑高度为18m;第五段为悬挑料台二十六层至三十一层，悬挑高度为18m; 第六段为悬挑料台三十二层至顶层，悬挑高度为9m。
本工程采用分项系数设计表达式进行设计，落地式人货电梯料台根据规范要求，落地式人货电梯料台取25.4米进行设计计算;悬挑式人货电梯料台按最不利因素取悬挑高度较高的20米，除去槽钢高度及悬挑层间间距,悬挑料台实际搭设高度为18m米,本工程悬挑式人货电梯料台搭设高度取20m进行设计计算。
钢管尺寸除去锈蚀误差0.5mm,采用φ48×3.0 mm 进行计算。
二、材料的选用1．钢管料台钢管选用现行国家标准《直缝电焊钢管》（GB/T13793）中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢要求。
钢管尺寸选用φ48×3.5mm，表面锈蚀深度Δ≤0.50 mm，长度小于1.5m的各种杆件钢管端部弯曲偏差Δ≤5mm，当4m<L<6.5 m时弯曲偏差Δ≤20 mm，≤6.5m的水平杆、斜杆的钢管弯曲偏差Δ≤30mm。
