煤矿井田开拓方式

煤矿井田开拓方式

第四节井田开拓方式一、井田开拓基本知识(一)矿井储量、生产能力和服务年限一个煤田的X围很大,面积由数十至数千平方公里,甚至上万平方公里,煤的蕴藏量由几亿到几百亿吨。

通常由几个或几十个矿开采。

划给一个矿井来开采的那部分煤田,叫做井田(或矿田)。

井田的边界多是以自然条件(大断层等)来划分。

井田X围的大小,决定了矿井的储量和开采条件,是建设矿井的基本根据。

矿井储量可分为远景储量和工业储量两类,是确定矿井生产能力的重要因素。

矿井的工业储量减去设计和开采损失,就是矿井的可采储量。

可采储量占工业储量的百分比叫做采出率(也称“回采率”),矿井采出率应大于75%以上。

采出率太低,不但浪费了资源,而且减少矿井的服务年限。

矿井可采储量与工业储量、生产能力和服务年限的关系,可用下式表示:Zk=(Zc-P)CZk=A·T·K式中Zk——可采储量,万t;Zc——工业储量,万t;C ——采区设计回采率,薄煤层(煤厚≤1.3m)为0.85,中厚煤层(煤厚1.3~3.5m)为0.80,厚煤层(煤厚>3.5m)为0.75;A ——矿井设计生产能力,万t/a;T ——矿井设计服务年限,a;K ——储量备用系数,一般取1.2~1.4。

矿井生产能力,一般指矿井的设计生产能力。

按设计的生产能力大小矿井分为大、中、小三种井型:大型:1.2、1.5、1.8、2.4、3.0、4.0、5.0、6.0Mt/a 及以上;中型:0.45、0.6、0.9Mt/a;小型:0.3 Mt/a及以下。

矿井服务年限应与矿井生产能力相适应,使它们之间保持一个技术、经济上都比较合理的关系。

《煤炭工业矿井设计规X》(2005年版),对45万t/a及以上矿井,按不同井型,对矿井的设计服务年限作了相应的规定,中型矿井设计服务年限不小于40年,1.2~2.4 Mt/a矿井设计服务年限不小于50年,3.0~5.0 Mt/a矿井设计服务年限不小于60年,6.0 Mt/a及以上矿井设计服务年限不小于70年。

第十五章 井田开拓方式(平硐开拓)

第十五章  井田开拓方式(平硐开拓)

第十五章井田开拓方式第一节立井开拓立井开拓:一、立井开拓方式示例1、立井多水平开拓方式◆示例条件◆开拓巷道布置◆开拓方式全称:立井多水平集中运输大巷上山分区式开拓◆掘进顺序◆生产系统◆采掘接替2、立井单水平开拓方式开拓方式全称:立井单水平集中运输大巷上下山分区式开拓◆示例条件◆开拓巷道布置◆开拓方式全称:立井单水平上山分带式(带区式)开拓◆掘进顺序◆生产系统◆采掘接替二、立井开拓分类根据煤层倾斜长度、倾角、煤层间距的不同,可分为单水平开拓和多水平开拓两大类:1、单水平开拓①煤层倾角≤16°的缓倾斜煤层斜长不大时,采用上下山分区式或分带式(图15-3b)②对于近水平煤层斜长不大时,采用上下山盘区式或分带式③对于近水平煤层斜长较大时,采用多组大巷上下山盘区式或分带式④对于近水平煤层层间距较大,上煤组或下煤组储量不足以单独设置水平时,可考虑设置辅助水平(图15-3a)2、多水平开拓①煤层倾角>16°的缓倾斜煤层斜长较大时,采用上山分区式(图15-4a)②煤层倾角≤16°的缓倾斜煤层斜长较大时,采用上下山式或上山式与上下山式混合式(图15-4b、c)③对于近水平煤层,煤组间距较大,各煤组储量均较多,可以单独设置水平时,可按煤组设置水平,沿倾斜可划分为2~4个部分,设置1~2组大巷,采用盘区式或带区式准备(图15-5)④对于急倾斜煤层,均采用上山分区式(图15-6)三、立井开拓的井筒配置井筒位置:多在井田中央附近或储量中心附近井筒数目:2~3个,主井,副井,回风井(有时主井兼作回风井)井筒形状:圆形井筒断面尺寸:直径=5~8m井筒装备:1、主井一对或两对箕斗,容积6~50t,30万吨以下的井型也可用罐笼主井装备箕斗可兼作回风井,不能作进风井主井装备罐笼既可作回风井,也能作进风井2、副井一般装备一对罐笼,单层或双层,单车或双车,1t或1.5t或3t或5t有时装备一对半,一对较小的,和一个较大的三只罐笼副井是矿井的主要进风井同时设梯子间,作为安全出口、铺设排水管、电缆3、风井风井一般不设提升设备,设梯子间,作为安全出口,黄泥灌浆管多从风井进入井下4、混合提升井改扩建新建井小型井第十五章斜井开拓斜井开拓:斜井开拓的广泛应用:优点(基建施工技术简单、初期投资少)斜井开拓分类:集中斜井、片盘斜井集中斜井开拓分类:单水平、多水平;上山式、上下山式、上山式与上下山式混合式;分煤层大巷、集中大巷、分组集中大巷;一、斜井开拓方式示例1、集中斜井多水平开拓1)示例条件:埋藏浅,表土层薄2)开拓方式及井巷布置:斜井多水平上山分区式集中大巷开拓方式3)开掘顺序4)生产系统:运煤、运料排矸、通风、排水、供电5)采掘接替:先一阶段(第一水平),后二阶段(第二水平),两阶段内各采区均前进式2、集中斜井单水平开拓1)示例条件:埋藏浅,表土层薄,瓦斯水文条件简单,倾角小于16°2)开拓方式及井巷布置:斜井单水平上下山分区式集中大巷开拓方式3)开掘顺序4)生产系统:运煤、运料排矸、通风、排水、供电5)采掘接替:①一阶段采完后二阶段一阶段内采区前进式,二阶段内采区后退式②二阶段略滞后一阶段,两阶段同采两阶段内各采区均前进式3、片盘斜井开拓1)示例条件:埋藏浅,表土层薄,瓦斯水文条件简单,井田尺寸小,储量少的小型矿井2)开拓方式及井巷布置:片盘斜井开拓方式3)开掘顺序4)生产系统:运煤、运料排矸、通风、排水、供电5)采掘接替:6)片盘斜井的特点:(1)井田尺寸小,储量少的小型矿井(2)不划分为阶段和采区,而是划分为分段,分段相当于区段,在分段中布置走向长壁工作面(3)片盘斜井相当于一个下山采区(4)多数只装备一个井筒,用串车混合提升(5)片盘运输巷也多用矿车运输(6)多煤层时上煤层的回采厚度多超前掘进(超前工作面一定距离随采随掘)(7)井筒随片盘的开采逐步延深,斜长较大时可两段提升,井筒倾角较大时可伪斜布置(8)多全煤井巷布置,最下一个煤层为厚煤层或围岩条件不好时布置底板岩层中7)片盘斜井的优点:二、斜井开拓的井筒配置1、井筒的数目和断面2、井筒的功能及装备1)主斜井强力胶带输送机能力大,倾角<17°(大倾角胶带输送机可达26°)钢丝绳胶带输送机能力大,倾角<17°斜井箕斗能力中等,倾角=25°~35°单钩或双钩串车能力小,倾角=15°~25°无轨胶轮车能力不等,倾角=0°~6°2)副斜井单钩或双钩串车倾角=15°~25°无极绳倾角=6°~10°无轨胶轮车倾角=0°~6°新型辅助运输设备――单轨吊车、卡轨车、齿轨车3)混合提升斜井3、井筒的倾角4、井筒的方向1)沿层斜井2)穿层斜井3)反斜井第三节平硐开拓◆平硐开拓的概念:◆平硐开拓的优点:1、省去了提升设备和提升费用;2、省去了排水设备和排水费用;3、地面建筑简单,投资少;4、生产系统简单,生产成本低。

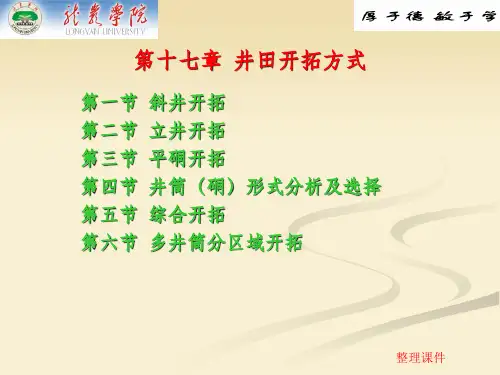

煤矿开采学第三篇井田开拓及矿井开采设计第二十一章 矿井开采设计第十七章 井田开拓方式

煤矿开采学第三篇井田开拓及矿井开采设计第二十一章 矿井开采设计第十七章 井田开拓方式

课题目录
上页
下页 整理课件
式( 开一 拓)
立 井 单 水 平 带 区
课题目录
上页
下页 整理课件
开( 拓二
) 立 井 多 水 平 采 区 式
课题目录
上页
下页 整理课件
采用立井开拓时,一般以一对立井进 行开拓,装备两个井筒,井筒断面根据提 升容器尺寸、井筒内装备及通风要求。
《 煤矿安全规程》规定箕斗提升井兼做 进回风井的要求与斜井时相同。
第十七章 井田开拓方式
第一节 斜井开拓 第二节 立井开拓 第三节 平硐开拓 第四节 井筒(硐)形式分析及选择 第五节 综合开拓 第六节 多井筒分区域开拓
整理课件
第一节 斜井开拓
主、副井筒均为斜井的开拓方式称为斜井开拓。 斜井开拓方式在我国煤矿中应用较广,半数以上的 矿井是斜井开拓。按井田内划分和阶段内的布置方 式不同,斜井开拓可以有许多种方式。这里只介绍 斜井多水平分段式开拓(即片盘斜井开拓)和斜井多 水平采区式开拓。
课题目录
上页
下页 整理课件
( 一 ) 片 盘 斜 井
ห้องสมุดไป่ตู้课题目录
上页
下页 整理课件
开( 拓二
) 斜 井 多 水 平 采 区 式
课题目录
上页
下页 整理课件
斜井的提升方式
采用斜井开拓时,一般以一对斜井进行开拓。 小型斜井,可以只装备一个井筒,采用单钩串车提升; 中小型斜井,可装备两个井筒,主井用双钩串车提升,副
课题目录
上页
下页 整理课件
1—主斜井; 2—岩石运输大巷; 3—各分区水平运输大
巷; 4—分区煤层; 5—采煤工作面; 6—煤层露头; 7—分区境界; 8—井田边界; N01、N02、N03、 N04、N05—分区副

井田开拓方式

井田开拓方式

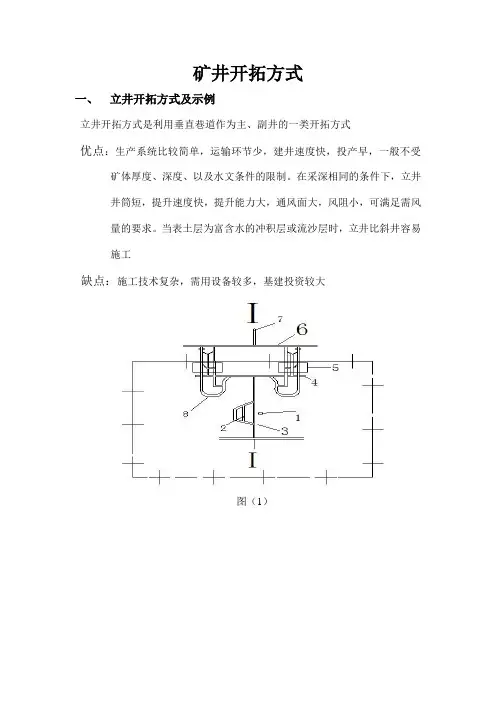

矿井开拓方式一、立井开拓方式及示例立井开拓方式是利用垂直巷道作为主、副井的一类开拓方式优点:生产系统比较简单,运输环节少,建井速度快,投产早,一般不受矿体厚度、深度、以及水文条件的限制。

在采深相同的条件下,立井井筒短,提升速度快,提升能力大,通风面大,风阻小,可满足需风量的要求。

当表土层为富含水的冲积层或流沙层时,立井比斜井容易施工缺点:施工技术复杂,需用设备较多,基建投资较大图(1)图Ⅰ—Ⅰ1-主井2-副井3-井底车场及主石门4-运输大巷5-工作面6(9)-总回风巷7-边界风井8-采区下部车场图(1)为立井多水平开拓方式,矿体缓斜,赋存较深,开拓顺序:矿井中部开凿主、副井(掘到-300米第一水平)→开掘井底车场和主要石门→掘运输大巷→下部车场→采区轨道→总回风石门和回风巷→中部车场→工作工作面二、斜井开拓方式及示例斜井开拓方式是利用倾斜巷道作为井筒的一类开拓方式(一)集中斜井开拓方式其含义是指将矿体划分为阶段或盘区,建立较为稳定的开采水平,实行集中生产的斜井,有单水平、多水平等等。

其布设形式主要受地形地貌、矿体赋存情况和井田产量、采用的提升设备等因素的影响。

一般以一对斜井进行开拓,对于中小型矿井,斜井可以装备两个井筒,主井用双钩串车提升,副井用单钩串车提升,井筒倾角很缓时,可以采用无极绳提升;对中型矿井,斜井主井可以采用箕斗提升,有条件时可以采用带式输送机,副井则采用串车提升;大型矿井的斜井主井应装备带式输送机,在其一侧应设检修用的轨道,副井可以采用双钩串车提升提升要求:采用单车提升时,井筒倾角不宜大于25°,采用箕斗提升,倾角一般取25°~ 35°(为便于井上下车场的布置和施工时候的通风,主、副井筒的倾角最好大体一致)带式输送机输送时倾角一般不超过17°优点:井筒施工艺和设备较为简单,掘进较快具有较大的提升能力缺点:井筒较长致使管线长度大,辅助提升能力少,通风路线长阻力大示例:图(2)图(2)1 - 主井2 –副井3 –风井4 –大巷(二)片盘斜井开拓方式优点:井建工程量小、投资省、井建快、生产系统简单缺点:受矿体走向尺寸影响较大,生产能力低,随开采深度增加各项技术经济指标下降三、平硐开拓方式及示例平硐开拓方式是指利用水平巷道作为主要井硐的一类开拓方式,其布设条件多在地形为山岭等地形复杂的矿区分类:走向平硐、垂直走向平硐、阶梯平硐布设方式:当地面沟谷与矿体走向垂直或斜交时,可沿矿体和底板岩层开凿走向平硐(相当于开采水平的运输大巷);当地形受限制,无开掘走向平硐或者走向平硐不合理时,可以从矿体顶板或底板开凿穿层的垂直走向平硐(相当于开采水平的石门);当地形高差较大时,可采用多个平硐水平的阶梯平硐开拓如图-----优点:井下矿石运输不需要转载既可由平硐直接外运,因而系统简单费用低,地面工业设计业较简单不需复杂的井架和绞车房等,施工条件好,掘进快缺点:受地形限制较为明显示例:如图(3)图(3)垂直走向阶梯平硐四、综合开拓方式及示例其含义为主要井筒采用不同井硐形式进行开拓,其主要目的是根据矿井环境、开采条件、设备供应情况,发挥利用不同井硐形式的优势,因地制宜的进行井硐形式的最佳组合,适应矿井生产的需要类型:斜井——立井,平硐——斜井、平硐——立井、平硐——立井——斜井其中斜井——立井又分为主斜井——副立井、主立井——副斜井开拓方式示例:图(4)1 –主平硐2 –副立井3 –回风小平硐4 –暗斜井图(4)平硐—立井综合开拓风井布置(一)中央并列式通风(二)中央边界式(中央分列式)通风(三)对角式通风(四)采区风井通风(五)混合式通风开采水平及大巷布置(一)阶段运输大巷的运输方式和设备(二)大巷的航道断面和支护(三)大巷的方向和坡度(四)阶段运输大巷的布置方式1.单层布置(分大巷和石门布置)2.集中布置(集中大巷和采区石门布置)3.分组布置(分组集中大巷和主要石门布置)(五)阶段运输大巷的位置选择(六)总回风巷布置井巷支护井巷支护的目的是为了防止围岩破坏,因此,一般井巷掘进出空间后,都要进行临时支护或永久支护。

03第三章 井田开拓

03第三章 井田开拓

第三章井田开拓第一节开拓方式及井口位置一、矿井开拓方式的内容应论述影响开拓方式确定的因素、开拓方式方案比选。

二、井口位置与工业场地选择的内容应根据影响井口位置与工业场地确定的因素、结合矿井开拓方案,进行井口位置与工业场地方案比选。

应附井口位置方案图、井口与工业场地位置井田开拓方式(方案Ⅰ)平面图、井口与工业场地位置井田开拓方式(方案Ⅰ)剖面图、井口与工业场地位置井田开拓方式(方案Ⅱ)平面图、井口与工业场地位置井田开拓方式(方案Ⅱ)剖面图、井口与工业场地位置井田开拓方式(方案Ⅲ)平面图、井口与工业场地位置井田开拓方式(方案Ⅲ)剖面图。

应附井口位置及开拓方案比较表,并符合表3-1-1的规定。

表3-1-1井口位置及开拓方案比较表第二节开拓部署一、井筒数目的内容应论述影响井筒数目选择的因素,进行前、后期井筒个数与位置方案比选。

二、水平划分与标高确定的内容应包括:1、水平划分(包括开采煤层斜长与垂高,阶段划分方案比选;水平划分方案比选);2、水平标高(包括:一、水平标高方案比选,二、水平标高选择)。

三、大巷布置的内容应包括:1、大巷布置方式(包括煤层层间距、煤层分组论述,大巷布置方式的方案比选);2、大巷数目(包括影响大巷数目确定的引述分析,大巷数目的选择);3、大巷层位(包括影响大巷层位确定的引述分析,大巷层位选择)。

应附大巷断面图。

四、煤层开采顺序的内容应说明煤层下行开采的顺序确定,煤层上行开采的分析论证。

五、采区(含盘区)划分与接替的内容应论述采区(含盘区)划分原则,采区(含盘区)划分方案选择。

应附采区划分图;应附采区特征表,并符合表3-2-1的规定;应附采区接续表,并符合表3-2-2的规定。

表3-2-1 采区特征表表3-2-2 采区接续表第三节井筒一、井筒用途、布置及装备的内容应叙述井筒净直径(或净断面)、提升容器、提升任务、进回风、安全出口、梯子间、管线布置及其他装备。

应附主井井筒平面图(或断面图)、副井井筒平面图(或断面图)、风井井筒平面图(或断面图);应附井筒特征表,并符合表3-3-1的规定。

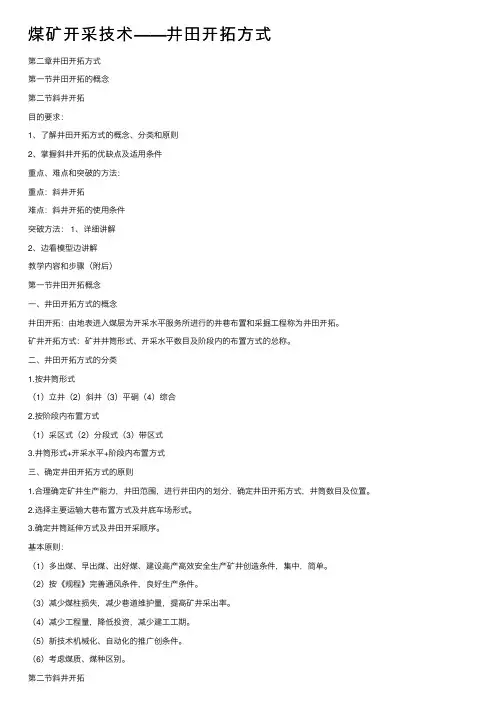

煤矿开采技术——井田开拓方式

煤矿开采技术——井田开拓方式

煤矿开采技术——井⽥开拓⽅式第⼆章井⽥开拓⽅式第⼀节井⽥开拓的概念第⼆节斜井开拓⽬的要求:1、了解井⽥开拓⽅式的概念、分类和原则2、掌握斜井开拓的优缺点及适⽤条件重点、难点和突破的⽅法:重点:斜井开拓难点:斜井开拓的使⽤条件突破⽅法: 1、详细讲解2、边看模型边讲解教学内容和步骤(附后)第⼀节井⽥开拓概念⼀、井⽥开拓⽅式的概念井⽥开拓:由地表进⼊煤层为开采⽔平服务所进⾏的井巷布置和采掘⼯程称为井⽥开拓。

矿井开拓⽅式:矿井井筒形式、开采⽔平数⽬及阶段内的布置⽅式的总称。

⼆、井⽥开拓⽅式的分类1.按井筒形式(1)⽴井(2)斜井(3)平硐(4)综合2.按阶段内布置⽅式(1)采区式(2)分段式(3)带区式3.井筒形式+开采⽔平+阶段内布置⽅式三、确定井⽥开拓⽅式的原则1.合理确定矿井⽣产能⼒,井⽥范围,进⾏井⽥内的划分,确定井⽥开拓⽅式,井筒数⽬及位置。

2.选择主要运输⼤巷布置⽅式及井底车场形式。

3.确定井筒延伸⽅式及井⽥开采顺序。

基本原则:(1)多出煤、早出煤、出好煤、建设⾼产⾼效安全⽣产矿井创造条件,集中,简单。

(2)按《规程》完善通风条件,良好⽣产条件。

(3)减少煤柱损失,减少巷道维护量,提⾼矿井采出率。

(4)减少⼯程量,降低投资,减少建⼯⼯期。

(5)新技术机械化、⾃动化的推⼴创条件。

(6)考虑煤质、煤种区别。

第⼆节斜井开拓主、副井均为斜井的开拓⽅式,称斜井开拓。

⼀、⽚盘斜井开拓(斜井多⽔平分段式开拓)⽚盘斜井开拓是最简单的开拓⽅式。

典型的⽚盘斜井如下图所⽰,其井下部分有⼀个下⼭采区。

井⽥沿煤层倾向按标⾼划分为若⼲个分段,每段相当于采区的⼀个区段, 倾斜长度适于布置⼀个采煤⼯作⾯。

(习惯上称为⽚盘)1.井巷掘进顺序⾃地⾯向下沿煤层开⼀对斜井,直⾄第⼀⽚盘下20~30m,在第⼀⽚盘上部开⽚盘甩车场及第⼀⽚盘回风巷,在第⼀⽚盘下部开⽚盘甩车场及⽚盘运输巷,然后,经平或斜⽯门掘进上煤层的超前平巷及开切眼,即可开始第⼀⽚盘的回采。

1-2井田开拓方式

1-2井田开拓方式

第二章井田开拓方式第一节井田开拓概述一、开拓方式概念1、井田开拓:由地表进入煤层为开采水平服务所进行的井巷布置和采掘工程称为井田开拓。

2、开拓方式:开拓巷道的布置方式,即矿井井筒形式、开采水平数目及阶段内的布置方式的总称。

cm17042.按开采水平的数目(1)单水平开拓(2)多水平开拓3.按开采准备方式(1)上山式:开采水平仅采上山阶段(2)上下山式:开采水平分别开采上山阶段及上山阶段(3)混合式:上山式和上下山式同时使用。

4.按开采水平大巷布置方式(1)分层大巷:每个煤层分别设一条大巷(2)集中大巷:所有煤层共用一条大巷(3)分组集中大巷:分煤组设置大巷图2-1-2 开拓方式分类5.举例:(1)单水平上下山开拓:用在倾角较小(<16°),斜长不大的情况演示:(单水平上下山平面图)(单水平上下山立面图)(2)多水平上山开拓:每个水平服务于上山阶段,α较大,开拓水平多,井巷工程量大,多用于急倾斜煤层;演示:(多水平上山);(3)多水平上下山开拓:每个水平都服务于上、下山两个阶段,减少工程量,增加下山开采,用于α较小的井田;演示:(多水平上下山);(4)多水平混合开拓:上部的水平采上山阶段,最下一个水平开采上下山两个阶段。

演示:(多水平混合开拓)三、确定井田开拓方式的原则1、井田开拓解决的问题(1)确定井筒形式、数目及位置,合理选择井筒及工业场地的位置;(2)确定开采水平的数目和位置;(3)布置主要运输大巷布置方式及井底车场形式;(4)确定矿井的开采程序,做好水平接替;(5)确定井筒延伸方式、深部开拓等。

2、基本原则(1)必须贯彻国家有关煤矿安全生产的规定,创造安全、良好的生产条件;(2)合理开发资源,减少资源损失;(3)符合国家产业政策,多出煤、早出煤、出好煤、为建设高产高效、安全生产矿井创造条件;(4)合理集中开拓布署,简化生产系统,避免生产分散;减少工程量,降低投资,减少建工工期;(5)适应当前生产、技术、装备水平,并为新技术机械化、自动化的推广创条件;(6)考虑煤质、煤种及其他有益矿产的综合利用,提高资源的综合利用率。

井田开拓方式

井田开拓方式

井田开拓方式井田开拓方式是矿井开拓巷道在井田内的布置方式,也称为开拓方式。

根据井筒(硐)形式,井田开拓方式可分为立井开拓、斜井开拓、平硐开拓和综合开拓。

1. 立井开拓:主井、副井均采用立井的开拓方式。

适用于煤层埋藏较深、表土层较厚、水文地质条件较复杂,或需要采用特殊方法施工的井筒。

2. 斜井开拓:主井、副井均为斜井的开拓方式。

一般以一对斜井开拓井田。

适用于表土层较薄、水文地质条件简单、煤层赋存较浅的情况。

3. 平硐开拓:利用直通地面的水平巷道进入地下煤层的开拓方式。

主要用于运输矿产品的平硐称为主平硐。

4. 综合开拓:在复杂的地形、地质及开采技术条件下,采用单一的井筒形式开拓在技术上有困难、经济上也不合理,因此可以采用综合开拓。

井田开拓方式的选择应根据矿井的地质条件、技术条件和经济条件进行综合考虑。

在选择开拓方式时,应充分考虑矿井的生产能力、开采深度、煤层赋存条件、水文地质条件、瓦斯等级等因素。

同时,还应考虑施工难度、投资成本、安全可靠性和经济效益等因素。

在立井开拓中,主井和副井均采用立井方式开拓,适用于煤层埋藏较深、表土层较厚、水文地质条件较复杂,或需要采用特殊方法施工的井筒。

立井开拓具有适应性强、安全可靠度高等优点,但施工难度较大、投资成本较高。

在斜井开拓中,主井和副井均为斜井方式开拓,适用于表土层较薄、水文地质条件简单、煤层赋存较浅的情况。

斜井开拓具有施工难度较小、投资成本较低等优点,但斜井的通风和排水较为困难。

在平硐开拓中,利用直通地面的水平巷道进入地下煤层的开拓方式,主要用于运输矿产品的平硐称为主平硐。

平硐开拓具有通风和排水较为容易等优点,但施工难度较大、投资成本较高,且受到地形和地质条件的限制。

在综合开拓中,根据实际情况可以采用多种井筒形式进行开拓,以充分利用各种开拓方式的优点,降低工程难度和投资成本。

综合开拓具有较大的灵活性,但需要综合考虑各种因素进行合理规划。

总之,选择合理的井田开拓方式是矿井建设和生产的重要环节,需要根据实际情况进行综合考虑和评估。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

矿井设计一、井田概况某井田含有两层煤,煤层厚度分别为1M 6m,2M 8m,走向长度8km ,倾斜长度1860m ,煤层间距10m ,煤层倾角34°,煤层露头深度为72m ,设计生产能力为180万t/a 。

瓦斯等级属于低瓦斯矿井。

地表较为平坦,水文地质简单,煤层顶底板均为中等稳定砂岩。

初步设计矿井开拓方式,并初步分析大巷布置方式,同时设计井底车场。

二、井田开拓一、储量计算1、矿井地质资源量计算t 2604025.1)86(18608000万=⨯+⨯⨯=Z Z2、矿井资源/储量计算以勘探地质报告为基础,矿井可行性研究和初步设计阶段的矿井工业资源/储量计算按下式计算:k Z Z Z Z Z Z M M b b g 333222112122111++++=g Z ——矿井工业资源/储量;b Z 111——探明的资源量中经济的基础储量;b Z 122——控制的资源量中经济的基础储量;112M Z ——探明的资源量中边际经济的基础储量;222M Z ——控制的资源量中边际经济的基础储量;333Z ——推断的资源量;k ——可信度系数,取0.7~0.9,地质构造简单、煤层赋存稳定的取0.9;地质构造复杂、煤层赋存不稳定的取0.7。

根据钻孔布置,在矿井地质资源储量中,60%是探明的,30%是控制的,10%是推断的。

根据煤层厚度和地质,在探明和控制的资源量中,70%的是经济基础储量,30%的是边际经济的基础储量,则矿井工业/资源储量:t Z b 万8.10936%70%6026040111=⨯⨯=t Z b 万4.5468%70%3026040122=⨯⨯=t Z M 万2.4687%30%6026040112=⨯⨯=t Z M 万6.2343%30%3026040222=⨯⨯=因为地质条件简单,k 取0.9,则t k Z 万6.23439.0%1026040333=⨯⨯= 则g Z =10936.8+5468.4+4687.2+2343.6+2343.6=25778.8万t3、矿井设计资源/储量矿井设计资源/储量可按下式计算)(1P Z Z g S -=式中S Z ——矿井设计资源/储量;1P ——断层煤柱、防水煤柱、井田境界煤柱、地面建筑物煤柱、露头煤柱、水平面煤柱等永久煤柱损失量之和。

1P 按矿井设计资源/储量的3%估算。

则t 25005.497%25778.8万=⨯=S Z4、矿井设计可采储量矿井设计可采储量t Z k 万3.20004%804.25005=⨯=二、矿井设计生产能力和服务年限参照大型矿井服务年限的下限(大于50a )的要求,T 取70年,储量备用系数取1.4,则矿井设计生产能力A 为:t TK Z A k 万1.2044.1703.20004=⨯== 根据煤层赋存情况和设计可采储量,按煤炭工业矿井设计规范规定,将矿井设计生产能力A 确定为120万t/年,则矿井服务年限为年4.794.11803.20004=⨯==AK Z T k 三、阶段划分和开采水平设置在矿井设计中,确定合理的水平垂高或阶段垂高,是井田划分中的重要问题。

水平高度确定的合理与否,不仅影响矿井的基本建设投资,同时还要影响生产技术的合理性以及生产费用的大小,而且水平高度一经确定,将要在较长的时间内影响矿井的生产成本与效果。

因此,合理的开采水平高度,需要经过技术经济比较才能确定。

本矿年产量180万吨,井田走向长度8000m ,倾斜长度1860m ,煤层可采总厚度14m ,其中上层煤厚6m ,下层煤厚8m ,间距10m ,煤层倾角34°。

在确定本矿的水平高度时,考虑了以下几个主要因素:1)保证采区正常接替与均衡生产在采区的生产能力,采区走向长度及煤层厚度一定时,阶段垂高不同,其服务年限也应不同。

阶段垂高小,则采区服务年限短,采区搬家频繁,造成采掘关系紧张,均衡生产时间短。

另外,采区车场、硐室等巷道工程也得不到充分利用。

2)阶段内具有合理的区段数目本矿属近水平煤层,煤层间距也不大,可设置一个开采水平进行集中开采。

近水平煤层开采水平垂高的确定,主要取决于煤层的赋存条件,与煤层内布置的工作面关系不大。

3)要保证开采水平有合理的服务年限及足够的储量水平内的煤炭储量要保证开采水平有一个合理的服务年限。

在这个服务年限内,设备、井巷工程等都得到合理的利用,同时又避免延深频繁,接续紧张。

根据井田斜长或垂高大小、开采煤层数目的多少、层间距远近和倾角陡缓的不同,井田内可以设计一个或者多个开采水平。

由于该煤层组倾角为34°属于中斜煤层,并不适合采用下山开采,只能采用上山开采,考虑到煤层倾向长度为1860M ,若采用一个开采水平开采多个上山,开采时施工难度和经济效益并不理想,则确定一个水平只开采一个上山。

井田内划分的阶段数目取决于井田斜长、阶段垂高或者阶段斜长。

初步确定将该井田划分为3个水平3个阶段进行开采。

(1)阶段斜长:1860/3=620m ;(2)阶段垂高:620×sin34°=346.7m(3)水平标高:第一水平:-(346.7+72)=-418.7m ;第二水平:-(346.2×2+72)=-764.4m ;第三水平:-(346.2×3+72)=-1328.1m 。

(4)区段斜长:缓倾斜煤层的阶段,区段数可取3~5个,而中斜和急斜煤层的阶段,区段数可取2~3个。

则将一个采区划分为2个区段,则每个区段斜长分别为620/2=310m ,1m 2m 煤层厚度分别为6m 和8m ,属于厚煤层,开采方式采用综采长壁放顶煤采煤法,区段保护煤柱20m,则采煤工作面的长度为310-20-10-10=270m 。

我国综采放顶煤工作面长度一般>150m ,高产高效>200m ,最长300m,该工作面年产量为180万t,设计为270m的工作面长度合理。

四、井筒布置4.1 井筒形式的确定矿井开拓,就其井筒形式来说,一般有以下几种形式:平硐、斜井、竖井和混合式。

下面就几种形式进行技术分析,然后进行确定采用哪种开拓方式方式。

平硐:一般就是适合于煤层埋藏较浅,而且要有适合于开掘平硐的高地势,也就是要有高于工业广场以上的一定煤炭储量,这是主要的方面,可就是这一点,本井田不能满足要求,本井田地势比较平缓,高低地的最大高差也不过几十米,而且煤层埋藏较深,很显然,利用平硐开拓对于本井田来说是没有可行性的。

故舍掉。

但是,平硐开拓也有它的好处,首先,它减少了斜井、竖井开拓的提升费用,运输和排水等费用也大幅度降低,条件好的可将标准铁路直接延伸到井内。

本井田的地质条件无法满足这方面的要求,所以不能用平硐开拓。

斜井:利用斜井开拓首先要求煤层埋藏较浅、倾角较大的倾斜煤层,且当地地表冲积层较厚,利用竖井开拓困难时,即便是煤层埋藏较深,不惜打较长的斜井井峒的条件下才可能使用,而本井田的条件却不尽如此,全部的可采煤层均赋存于-72米以下,最深达-1500米。

这样一来,如果按照皮带斜井设计时,倾角不超过17度的话,此时斜井的井峒长度将是很大的。

我们知道,太长的斜井提升几乎是不可能的,而且工程量也是非常巨大的,跟着相关的维护和运输等费用也会大幅度的增加,以上种种因素决定了本井田使用斜井开拓也是不可行的。

竖井:适用于开采煤层埋藏较深且地表附近冲积层不厚的情况,而且越是这种情况就越显示出竖井的优越性。

本井田的煤层埋藏较深,地表附近的冲积层又比较薄,它对井筒的开凿将不会造成影响。

而且立井开拓的一大好处就是,如果基岩赋存较稳定时,开凿以后,其维护费用几乎为零,本井田采用立井开拓时,对于煤炭的提升也较为合适。

混合式:对于本矿井来说。

由于利用平硐和斜井都是不可行的,所以混合式也就不予考虑。

4.2 井筒位置及数目的确定井筒位置的确定,主要是根据以下一些原则进行的。

在煤层走向方向尽量位于井田的中央,即要求其两翼的长度大致相等。

这主要是考虑到矿井的煤炭运输问题。

井筒设在井田中央(储量分配的中央),可使沿井田走向的井下运输的工作量最小,而井筒偏在一翼边界时的相应井下运输工作量要较前者为大。

井筒设在井田中央时,两翼产量分配、风量分配比较均衡,通风网路较短,通风阻力较小。

井筒偏于一翼时,一翼通风距离长、风压增大。

当产量集中于一翼时,风量成倍增加,风压按二次方关系增加。

如果要降低风压,就要增大巷道端面,增加掘进工程量。

井筒设在井田中央时,两翼分担产量比较均衡,各水平两翼开采结束的时间比较接近。

如井筒偏于一侧,一翼过早采完,然后产量集中于另一翼,将使运输、通风过分集中,采煤掘进互相干扰,甚至影响全矿生产。

所以当井筒位于井田内的煤炭储量中心时,全矿的运输费用达到最低,当井筒位于井田一翼而形成单翼开采时,矿井的运输费用将增加一倍。

这样,由于技术上的不合理而带来经济上的不合理,所以布置单翼开采的井田显然是不可行的。

井筒布置方案分析方案对比方案A 方案B 方案C优点a初期(第一水平)工程量及建井工期最短。

b工业广场压煤最少a石门长度较短b沿石门工程量最少煤层斜长适中,有利采区布置a煤系基底有含水特大的岩层不允许井筒穿过时可采用b有利于深部及向下扩展缺点a总石门工程量较大b布置下水平巷道石门很长而增大了运输量.工程量a布置下水平巷道石门有部分工程量b工业广场压煤增大a初期工程量较大b工业广场压煤最大c石门长度及沿石门运输长度较大方案比较:煤层的可采厚度大,为减少工业场地煤柱损失及适当减少工程量,可考虑使井筒设在倾斜中部靠上的适当位置并应使保护煤柱不占初期投产部分。

对开采厚煤层时损失是严重问题,井筒应靠近煤层浅部。

在倾斜方向上也要尽量位于中心,同时兼顾各水平井底车场的布置形式及位置。

本井田位于-72米—-1500米之间,煤炭埋藏较深,因此井筒在倾斜方向的位置,如果位于其正中心或煤层深部,它的压煤量是比较大的,同时,井筒的掘进深度将达到1000米,工程造价也是比较高的,考虑以上因素,井筒在倾斜方向上不能位于其正中心或深部。

另外,本设计采用三个水平开采,所以确定此处的井筒位置,第二水平在-760m,开采第三水平时考虑延伸井筒,以节省工程造价,同时减少井筒的维护费用,这样也就确定了井筒在倾斜方向上的位置。

井筒位置的确定,要顾及井口标高及地面工业广场的布置,由于考虑到最高洪水位,所以要求井筒的位置确定的井口标高在+45米以上。

另外,地面工业场地的布置也基本上决定井筒的位置,一般要求工业广场尽量布置集中,达到不占良田、少占农田的原则,还要求整个工业场地要布置在地势比较平缓的地带,使得场地内的建筑不受大的影响。

井筒尽量不穿断层、破碎带,井底车场围岩较好。

避免初期搬迁村庄。

尽量使工程量少、投资小,便于井下采区划分,同时有利于通风、行人安全。
