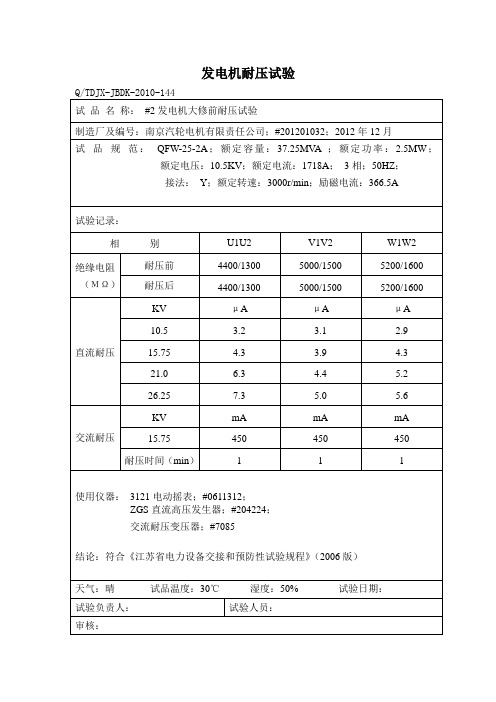

发电机高压试验2012-02

注意事项：
正接线在通水情况下试验，并保持水质 合格。 一般在清扫前进行试验，被测部位包裹 一层锡箔纸（0.01-0.02mm）。 三相绕组一起加压或分相加压取决于试 验设备的容量。

6、发电机静子铁损

试验标准：
试验的目地：

铁损试验：测定铁芯单位质量的损耗， 测量铁轭和 齿的温度，检查各部温升是 否超过规定值，从而综合判断铁芯片间 的绝缘是否良好。

转子绝缘电阻测量

试验标准：
试提 起碳刷，将兆欧表的火线接于转子滑环 上、地线接在转子轴上(不宜接在机座或 电机外壳上)。测量前必须将两滑环短路 接地放电。
3.发电机直流泄漏试验

试验标准：
直流试验的意义
直流泄漏电压较高，所以直流泄漏试验能进一 步发现绝缘的缺陷。 在直流泄褊和直流耐压的试验过程中，可以从 电压和电流的对应关系中观察绝缘状态，在大 多数情况下，可以在绝缘尚未击穿前就能发现 或找出缺陷。 直流试验时，对发电机定子绕组绝缘是按照电 阻分压的，因而能较交流耐压更有效地发现端 部缺陷和间隙性缺陷。 击穿时对绝缘的损伤程度较小，所需的试验设 备容量也小。

试验方法
试验注意事项
严禁在氢气置换过程中，进行耐压试验 正确将定子绕组汇水管和出线套管进出 水管接入屏蔽回路。 水质应合格，以降低电源容量，稳定读 数。 分段加压时，每段应在加压的1min内， 仔细观察泄漏电流的变化情况

试验注意事项


当发生读数急剧波动时，应仔细查找原因。 读数不稳的情况时，应采用加大平波电容的电 容量、提高水质、消除水的极化电势影响等方 式，避免错误判断。 转子绕组在滑环处接地。 发电机出口CT二次绕组短路接地。 埋置检温元件在接线端子处电气连接后接地。 对绕组进行充分放电。
试验方法：
有关计算：

铁芯截面积S：

励磁线圈匝数Nr：

因保持1T磁通，频率为50HZ。

测量线圈的匝数Nm：
7、转子直流电阻试验

试验标准：
试验方法：

注意消除电桥的测量线与滑环的接触电 阻。
8、转子交流阻抗及分包压降

试验标准：
试验目地：

测量转子绕组的交流阻抗和功率损耗． 是判断转子绕组有无匝间短路的比较灵 敏的方法之一。
1. 静子直流电阻测试

试验标准：
试验目地：

检查绕组接头的焊接质量、绕组有无匝 间短路、引出线有无断裂、多股绕线并 绕的绕组有无断股等。
试验方法：

在被测绕组中通以直流电流，因而在绕 组的电阻上产生电压降，测量出通过绕 组的电流及绕组上的电压降，根据欧姆 定律．即可算出绕组的直流电阻．测量 接线如图所示。
试验方法：
电压表要用最短的粗导线，直接接于被 测绕组zQ的滑环l、2上。 计算公式：

影响转子交流阻抗的因素：
膛内、膛外的影响。 定、转子间气隙大小的影响。 静态、动态的影响。

影响转子交流阻抗的因素：
护环和槽楔的影响。 试验电压高低的影响。 转子剩磁的影响。

注意事项：
注意事项：
连接导线应有足够的截面，且接触必须 良好，接线方式应统一。 准确测量绕组的平均温度。 为与出厂及历次测量的数值比较，应将 不同温度下测量的直流电阻换算到同一 温度，以便于比较。

2.静子绝缘电阻试验

试验标准：
试验方法：
被试发电机应与其他设备断开。 充分预放电。 正确将定子绕组汇水管和出线进出水管 接入屏蔽回路。 检温元件绝缘不良。

并联（补偿）谐振计算要点：
1、准确测知被试品单相对地电容量。 2、计算工频试验电流I。 3、计算理论电抗。 4、匹配电抗器，计算实际输出电流。

5、发电机静子电位外移试验

试验标准：
试验的意义：

国产大型汽轮发电机由于有引线手包绝缘 整体性差，线棒端部鼻端绝缘盒填充不满 ，绝缘盒与线棒主绝缘末端及引水管搭接 处绝缘处理不当，绑扎用的涤玻绳固化不 良以及端部固定薄弱等工艺缺陷，在运行 中易发生事故．为了检测定子绕组端部绝 缘缺陷，需测试定子绕组端部局部泄漏和 表面电位。现已将该试验项目列入预试规 程中。
试验方法：
试验接线分正反接线两种。所谓正接线，即绕 组铜线处加直流试验电压，包锡箔的接头等处 经100MΩ电阻串接微安表接地．在定子通水加 压状态下做试验同时可以检验空心铜线的质量 问题，故适合正常大修中采用，与反接线相比 ，要求试验设备容量大。 所谓反接线，即定子绕组经100MΩ电阻串接微 安表接地，在包锡箔的测量接头处加压，该方 法优点是试验设备容量小，不易受定子端部脏 污程度的影响，试验时要求定子引水管不通水 ，此种接线适合事故抢修申应用，与正接线相 比，应注意采取严格的安全措施。
击穿的预兆：
电压表指针摆动很大； 毫安表的指示急剧增加； 发现有绝缘烧焦气味或冒烟； 被试发电机内部有放电响声； 过流跳闸；

串并联谐振耐压：
串联谐振计算要点：
1、准确测知被试品单相对地电容量。 2、计算工频试验电流I。 3、计算理论电抗，匹配组合。 4、根据实际能组合的电抗计算回路参数 。 谐振频率控制在45-55Hz。


测量转子交流阻抗时，断开与励磁系统的联系 。 测量转子交流阻抗时，应先进行绝缘测量。 应先进行退磁操作。 应使用线电压，以避免相电压中的谐波分量。 试验电压峰值不应大于转子绕组额定电压。
分包压降：

目地类似，通过监测每一分包上的交流 压降，观察其变化，判断有无匝间短路 的发生。

最低绝缘电阻值的确定：

对于1000kvA及以下的发电机，在75℃下约为 1MΩ／kV。
吸收比与极化指数：

一般将60s和15s的绝缘电阻之比称为 吸收比(即K=R60／R15)，10min和 1min的绝缘电阻之比称为极化指数(即 K1=R10／R1)
提高静子绝缘电阻的方法
去湿机干燥。 氢干燥器干燥。 水内冷机组热水干燥。
水内冷机组的直流试验
不通水时： 在新机安装或更换新绝缘引水管时，虽 有条件在不通水情况下进行试验，但为 了防止在高电压下，因绝缘引水管内存 有积水发生闪络放电烧伤绝缘管内壁， 应事先用干燥的压缩空气(进口压力等于 运行中进水最大容许压力)，从顺、反两 个方向将积水吹干净。

通水时
4、发电机交流耐压试验

试验标准：
试验意义

它的优点是试验电压和工作电压的波形 、 频率一致，作用于绝缘内部的电压分 布及击穿性能比较等同于发电机的工作 状态。无论从劣化或热击穿的观点来看 ，交流耐压试验对发电机主绝缘是比较 可靠的检查考验方法。
交流耐压试验方法
试验步骤：

交流耐压试验前，应首先检查并测量发 电机定子绕组的绝缘电阻，并进行直流 泄漏试验，如有严重受潮或严重缺陷， 需经消除后方可进行交流耐压试验，并 应保证所有试验设备仪表仪器接线正确 ，指示准确。
