电容启动运转电动机
单相电机启动电容 运行电容
单相电机启动电容运行电容单相电机是一种常见的电动机类型，它广泛应用于家用电器、工业设备等领域。
在单相电机的运行过程中，启动电容和运行电容起到了重要的作用。
本文将详细介绍单相电机启动电容和运行电容的作用原理以及其在单相电机中的应用。
一、启动电容启动电容是单相电机启动过程中必不可少的元件。
在单相电机启动时，由于只有一个相供电，无法产生旋转磁场，因此需要通过启动电容来产生一个相位差，从而实现单相电机的启动。
启动电容通过与电动机的起动线圈并联连接，形成一个电路，当电机启动时，启动电容的电压与电源电压反相，从而形成了一个相位差，使得电机能够启动。
启动电容的容值和电路设计对电机的启动性能有着重要影响，合理的启动电容容值能够提高电机的启动转矩和启动效果。
二、运行电容运行电容是单相电机运行过程中的辅助元件。
在单相电机启动后，由于只有一个相供电，无法产生恒定的旋转磁场，因此需要通过运行电容来产生一个恒定的相位差，以维持电机的运行。
运行电容通过与电机的运行线圈并联连接，形成一个电路，当电机运行时，运行电容的电压与电源电压相位差90度，从而形成了一个恒定的相位差，使得电机能够持续运行。
运行电容的容值和电路设计对电机的运行性能有着重要影响，合理的运行电容容值能够提高电机的效率和稳定性。
三、单相电机中的应用在单相电机中，启动电容和运行电容是不可或缺的元件，它们的作用是为了解决单相电机无法自启动和无法形成恒定旋转磁场的问题。
启动电容在电机启动阶段起到关键作用，通过产生一个相位差，使得电机能够启动。
启动电容的容值需要根据具体电机的特性和负载情况进行选择，容值过大或过小都会对电机的启动性能产生不利影响。
运行电容在电机运行阶段起到辅助作用，通过产生一个恒定的相位差，维持电机的运行。
运行电容的容值也需要根据具体电机的特性和负载情况进行选择，容值过大或过小都会对电机的运行性能产生不利影响。
总结：单相电机的启动电容和运行电容是保证电机正常启动和运行的重要元件。
电容起动运转式单相异步电动机特点
电容起动运转式单相异步电动机特点
电容起动运转式单相异步电动机是一种较为常见的单相电动机形式，其主要特点包括：
1. 电容启动：该电动机采用电容器协助启动，通过启动时加入的电容器使得电动机带动转子在启动时能获得足够的起动转矩。
2. 运转稳定：在启动后，电容器会自动脱离电路，此时电机会正常运转，并可获得较为稳定的转矩和转速。
3. 适用范围：该类型电动机通常应用于小功率家用电器，如洗衣机、空调、压缩机等，其功率大小在1/20HP～1/2HP之间，比较适合家庭使用。
4. 安装简便：该电动机结构简单、体积小，安装比较方便，且维护成本也比较低。
总之，电容起动运转式单相异步电动机具备启动转矩大、运转稳定、适用范围广、安装方便等优点，但其可靠性相对较低，需要注意定期维护和检修。
启动电容与运行电容的接线方法
启动电容与运行电容的接线方法启动电容与运行电容是电动机启动和运行过程中必不可少的两个元件。
启动电容主要用于电动机的启动，而运行电容则用于电动机的运行。
两者的接线方法也有所不同。
下面将详细介绍启动电容与运行电容的接线方法。
一、启动电容的接线方法启动电容的接线方法分为单相电动机和三相电动机两种情况。
1. 单相电动机的启动电容接线方法单相电动机的启动电容接线方法如下：(1) 将电动机的两个端子分别接到电源的两个相位上。
(2) 将启动电容的一个端子接到电源的一个相位上，另一个端子接到电动机的起动线上。
(3) 将电动机的运行电容接到电动机的运行线上。
2. 三相电动机的启动电容接线方法三相电动机的启动电容接线方法如下：(1) 将电动机的三个端子分别接到电源的三个相位上。
(2) 将启动电容的一个端子接到电源的一个相位上，另一个端子接到电动机的起动线上。
(3) 将电动机的运行电容接到电动机的运行线上。
二、运行电容的接线方法运行电容的接线方法也分为单相电动机和三相电动机两种情况。
1. 单相电动机的运行电容接线方法单相电动机的运行电容接线方法如下：(1) 将电动机的两个端子分别接到电源的两个相位上。
(2) 将电动机的运行电容的一个端子接到电动机的起动线上，另一个端子接到电源的另一个相位上。
2. 三相电动机的运行电容接线方法三相电动机的运行电容接线方法如下：(1) 将电动机的三个端子分别接到电源的三个相位上。
(2) 将电动机的运行电容的一个端子接到电动机的运行线上，另一个端子接到电源的另一个相位上。
以上就是启动电容与运行电容的接线方法。
在实际应用中，需要根据具体情况选择合适的接线方法，并注意接线的正确性和安全性。
电机启动电容和运行电容原理
电机启动电容和运行电容原理电机启动电容和运行电容原理1. 引言电机是现代生活中广泛应用的设备之一，而电机启动电容和运行电容则是电机正常运行所必需的组件。
本文将从浅入深地解释电机启动电容和运行电容的原理。
2. 电机启动电容电机启动电容是电动机起动时使用的。
它充当了电机启动过程中辅助转矩的作用，帮助电机克服惯性和负载。
主要原理包括以下几点：•电容器存储电荷：启动电容器是一种具有较大电容值的电容器，它能够存储电荷，以供启动时使用。
•改变电压相位：启动电容器连接到电机的起始电路中，通过改变电动机线圈的电压相位，增加了线圈转矩，从而帮助电机达到起动所需的转矩。
•辅助电动机启动：启动电容器通过辅助电动机启动，促使电动机达到足够的转速，然后断开连接，将电机带动。
3. 电机运行电容电机运行电容则是电机运转时使用的。
它主要作用是改善电机的功率因数和效率，确保电机正常运行。
电机运行电容的原理如下：•处理电机的反电动势：当电机运转时，产生的反电动势会降低线圈上的电压，导致输出功率下降。
运行电容通过提供辅助电流，将线圈电压保持在适当的水平上，补偿反电动势带来的负面影响。
•改善功率因数：运行电容通过补偿电动机的惯性和负载，使线圈的电流和电压之间的相位差减小，从而改善电机的功率因数。
这有助于提高电机的运行效率和稳定性。
•提高电机的性能：运行电容能够帮助电机减少功率损耗和温升，提高电机的效果和可靠性。
4. 注意事项在实际应用中，选择适当的启动电容和运行电容非常重要。
不同类型的电机可能需要不同容值的电容器，而且要根据电机规格和负载条件进行调整。
此外，由于电容器在工作过程中会产生热量，需要采取措施进行散热和防护，以确保电机的安全和可靠运行。
5. 结论综上所述，电机启动电容和运行电容是电机正常运行所必需的组件。
它们通过存储电荷、改变电压相位和处理反电动势等方式来提供辅助转矩、改善功率因数和提高电机性能。
正确选择和使用启动电容和运行电容，能够保证电机的高效稳定运行。
电机启动电容工作原理
电机启动电容工作原理
单相电动机电容启动原理是利用电容器在电路中电流超前90度的原理，使其启动绕组中产生一个超前主绕组90度的磁场，这样在电动机中会有一个互为90度夹角的交替磁场，说白了，是利用电容器的移相原理把单相电源变成互为90度的两相电源，在电动机中产生一个互为90度的旋转磁场，有旋转磁场，电动机才可以转动。
启动电容就是在电机启动时给电机一个推力，让电动机能由动起来变为转起来，没有他，单相交流电机在启动时，就在原点抖动而不是转动，启动电容是两相交流电机的”先行角”，没有他，磁场就无法在转子上发力，旋转当然也就无从谈起了
但这启动电容也是分大小的，不是随便装一个电容就可以让电机运转的，太大，电机在运转速度太快，会发热，长时间运行容易烧坏电机；太小，又无法给转子足够的力，推力太弱，电动机无法启动，所以更换启动电容时，一定不要擅自变换原配电容大小。

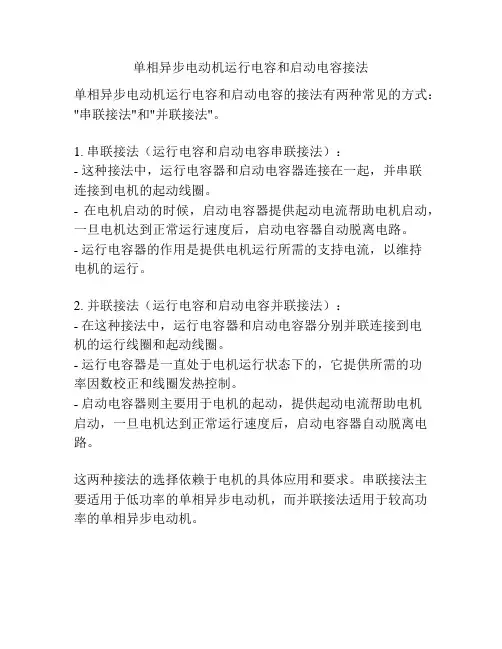

单相异步电动机运行电容和启动电容接法
单相异步电动机运行电容和启动电容接法
单相异步电动机运行电容和启动电容的接法有两种常见的方式："串联接法"和"并联接法"。
1. 串联接法（运行电容和启动电容串联接法）：
- 这种接法中，运行电容器和启动电容器连接在一起，并串联
连接到电机的起动线圈。
- 在电机启动的时候，启动电容器提供起动电流帮助电机启动，一旦电机达到正常运行速度后，启动电容器自动脱离电路。
- 运行电容器的作用是提供电机运行所需的支持电流，以维持
电机的运行。
2. 并联接法（运行电容和启动电容并联接法）：
- 在这种接法中，运行电容器和启动电容器分别并联连接到电
机的运行线圈和起动线圈。
- 运行电容器是一直处于电机运行状态下的，它提供所需的功
率因数校正和线圈发热控制。
- 启动电容器则主要用于电机的起动，提供起动电流帮助电机
启动，一旦电机达到正常运行速度后，启动电容器自动脱离电路。
这两种接法的选择依赖于电机的具体应用和要求。
串联接法主要适用于低功率的单相异步电动机，而并联接法适用于较高功率的单相异步电动机。
电容启动三种单相电动机正反转接线(图)
电容启动三种单相电念头正反转接线（图）江苏省泗阳县李口中学沈正中单相电容启动电念头有两个绕组,分离是主绕组（又叫工作绕组.运行绕组）,另一个是副绕组（又叫起动绕组）.两个绕组的线径和匝数一般是不合的,主绕组线径比粗些,匝数略少些.副绕组电阻大些,用万用表量下就知了,但也有少数主绕组和副绕组完整雷同（倒顺电念头）.多半电念头的副绕组和主绕组在电路中是同时工作的.接线办法是：副绕组和电容电路串联后与主绕组并联,再接到220V电路中.单相电容启动电念头可分为三种,即电容运转式.电容起动式和电容运转兼起动式（双电容电念头）.其正反转比起三相电念头（随意率性交流两相接线即可）正反转的接线稍庞杂些,因为单相电念头有启动电容.运行电容.离心开关等帮助装配,且运行绕组和启动绕组也不合,接错线有可能破坏电念头.单相电机从绕组上看有两种：一种是正反转电念头（也叫倒顺电念头）,主绕组和副绕组完整雷同;另一种是单向电机,主绕组和副绕组不合,反转时,它的输出功率将变小,有可能破坏电念头.一.电容运转式电念头电容运转式电念头是在副绕组上串接有一个电容器,然后与主绕组并联,电念头在工作时或起动时,电容器都介入主绕组配合工作.其接线如图1.图2.图3所示.二.电容起动式电念头电容起动式电念头是在副绕组上串接一个电容器和离心开关后,再与主绕组并联.电容器在电念头起动时有电流畅过,待电念头转速达到其额定转速的70％阁下,因为转子在运转时产生离心力感化,把离心开关断开,割断了经由过程电容器的电源,单独由主绕组工作.其接线如图4.图5.图6所示.三.电容运转兼起动式电念头电容运转兼起动式电念头是采取双电容衔接情势,多用在功率1 KW以上的单相电念头中.个中的起动电容C2容量比运转电容C1容量大一些,接线时不得接错.其接线如图7.图8.图9.图10所示.。
运转电容、启动电容选型
单相电动机电容选择。
耐压公式：U（电容）大于或等于1.5*U
单相运行电容公式：C＝1950×I/U×cosφ（用一个电容，既是启动电容又是运行电容，
电风扇、洗衣机等小容量电动机常用）
启动电容器容量公式：C=3500*I/U*cosφ（用一个电容只是启动时投入，正常运行时断开，用转换开关或离心开关切换。
双值电容运转电容容量公式：C=1200*I/U*cosφ（用2个电容，一个负责运行，一个负责启动）
双值电容起动电容容量公式：C=（2～3）*C（运转电容）
C：电容容量：I：电机额定电流，U：电动机额定电压，cosφ：功率因数0.7。
一般不用计算，按每100W配运行电容2～3μF，起动电容是运行电容的2～3倍。
电动机的电容选择对电压要求严格，一定要等于或大于于电动机额定电压的1.5倍以上。
额定电压220V电源的，电容额定电压不能低于400V。
电容值有一定的宽泛性，大点小点
都没有关系，特别是启动电容，可以在工作电容的2-6倍选取.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
原理
1、单相交流电动机只有一个绕组，转子是鼠笼式的。
当单相正弦电流通过定子绕组时，
电动机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。
这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电动机无法旋转。
当我们用外力使电动机向某一方向旋转时（如顺时针方向旋转），这时转子与顺时针旋转方向的旋转磁场间的切割磁力线运动变小；转子与逆时针旋转方向的旋转磁场间的切割磁力线运动变大。
这样平衡就打破了，转子所产生的总的电磁转矩将不再是零，转子将顺着推动方向旋转起来。
要使单相电动机能自动旋转起来，我们可在定子中加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的电容，使得与主绕组的电流在相位上近似相差90度，即所谓的分相原理。
这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，在这个旋转磁场作用下，转子就能自动起动，起动后，待转速升到一定时，借助于一个安装在转子上的离心开关或其他自动控制装置将起动绕组断开，正常工作时只有主绕组工作。
因此，起动绕组可以做成短时工作方式。
但有很多时候，起动绕组并不断开，我们称这种电动机为电容式单相电动机，要改变这种电动机的转向，可由改变电容器串接的位置来实现。
2、单相电机流过的单相电流不能产生旋转磁场，需要采取电容用来分相，目的是使两个
绕组中的电流产生近于90゜的相位差，以产生旋转磁场。
电容感应式电机有两个绕组，即启动绕组和运行绕组。
两个绕组在空间上相差90度。
在启动绕组上串连了一个容量较大的电容器，当运行绕组和启动绕组通过单相交流电时，由于电容器作用使启动绕组中的电流在时间上比运行绕组的电流超前90度角，先到达最大值。
在时间和空间上形成两个相同的脉冲磁场，使定子与转子之间的气隙中产生了一个旋转磁场，在旋转磁场的作用下，电机转子中产生感应电流，电流与旋转磁场相互作用产生电磁场转矩，使电机旋转起来。
