磨床是一种机床，用于对工件进行磨削加工，可以达到高精度、高表面质量和高加工精度的效果。
根据磨削加工的方式和工件的形状，磨床可以分为多种类型。
第一种是平面磨床，也称为平面磨，用于磨削平面或平行面。
第二种是圆柱磨床，用于磨削圆柱或圆锥形的工件。
第三种是内圆磨床，用于磨削内圆或内锥面的工件。
第四种是外圆磨床，用于磨削外圆或外锥面的工件。
第五种是牙轮磨床，用于磨削齿轮或齿轮轴。
此外，还有各种特殊形状的磨床，如螺纹磨床、曲轴磨床、滚轮磨床等。
磨床的分类还可以根据其结构和控制方式进行区分。
常见的结构有平面式、立式、滑动式、摆臂式等。
常见的控制方式有手动磨床、数控磨床、自动磨床等。
不同类型的磨床适用于不同形状和材质的工件，磨床的选择应根据具体加工要求和工件特点进行选择。
- 1 -。
磨床型号的含义说明
磨床型号的含义说明发布时间：2012-8-7磨床的种类很多，按GB/T15375-1994磨床的类、组、系划分表，将我国的磨床品种分为三个分类。
一般磨床为第一类，用字母M表示，读作“磨”。
超精加工机床、抛光机床、砂带抛光机为第二类，用2M表示。
轴承套圈、滚球、叶片磨床为第三类，用3M表示。
齿轮磨床和螺纹磨床分别用Y和S表示，读作“牙”和“丝”。
第一类磨床按加工不同分为一下几组：0—仪表磨床；1—外圆磨床（如M1432A、MBS1332A、MM1420、M1020、MG10200等）；2--内圆磨床（如M2110A、MGD2110等）；3—砂轮机；4—研磨机、珩磨机；5—导轨磨床；6—刀具刃磨床（M6025A、M6110等）；7—平面及端面磨床（如M7120A、MG713 2、M7332A、M7475B等）；8—曲轴、凸轮轴、花键轴及轧辊轴磨床（如M8240A、M83 12、M8612A、MG8425等）；9—工具磨床（如MK9017、MG9019等）。
型号还指明机床主要规格参数。
一般以内、外圆磨床上加工的最大直径尺寸或平面磨床工作台面宽度（或直径）的1/10表示；曲轴磨床则表示最大回转直径的1/10；无心磨床则表示基本参数本身（如M1080表示最大磨削直径为80mm）。
应当注意，外圆磨床的主要参数代号与无心外圆磨床不同。
磨床的通用特性代号位于型号第二位（如表1-1），如型号MB1432A中的B表示半自动万能外圆磨床。
磨床结构性能的重大改进用顺序A、B、C……表示，加在型号的末尾。
现以一数控高精度外圆磨床的型号说明磨床型号的表示方法。
其最大磨削直径为200mm，经第一次改进设计。
常用的磨床型号含义如下：M1432B表示万能外圆磨床，最大磨削直径为320mm，经第二次重大结构改进；MM1420表示精密万能外圆磨床，最大磨削直径为200mm；MBS1332A表示半自动高速外圆磨床，最大磨削直径为320mm，经第一次重大结构改进。
磨床及其特点
各种磨床的加工精度磨床是为了适应工件精密加工而出现的一种机床，它是精密加工机床的一种。
磨床是用非金属的磨具或磨料加工工件各种表面的机床。
通常磨具旋转为主运动，工件的旋转与移动或磨具的移动为进给运动。
通常把使用砂轮加工的机床称为磨床，如外圆磨床，平面磨床，而把用油石、研磨料作为切削工具的机床称为精磨机床。
掌握经过一般磨削后和精密磨削后可达到的加工精度和表面粗糙度。
一. 磨床的特点(1)切削工具是由无数细小、坚硬、锋利的非金属磨粒粘结而成的多刃工具，并且做高速旋转的主运动。
(2)万能性强，适应性更广，它能加工其他机床不能加工的材料和零件。
(3)磨床种类多，范围广，能适应磨削各种加工表面、工件形状及生产批量的要求。
(4)磨削加工余量小，生产效率高，容易实现自动化和半自动化，可广泛用于流水线和自动线中。
(5)磨削精度高，表面质量高，可进行一般普通精度磨削，也可以进行精密磨削和高精度级磨削加工。
二. 内圆磨床应用范围：内圆磨床主要用于磨削内圆柱、内圆锥面及端面等。
分类：主要类型有普通内圆磨床、行星式内圆磨床、坐标磨床及专门用途内圆磨床等。
组成：床身、工作台、头架、尾架、砂轮架、滑台。
主参数：最大磨削孔径。
三. 外圆磨床分类：外圆磨床分为普通外圆磨床和万能外圆磨床加工范围：在普通外圆磨床上可磨削工件的外圆柱面和外圆锥面，在万能外圆磨床上还能磨削内圆柱面和内圆锥面和端面。
组成：床身、工作台、头架、尾架、砂轮架及液压操纵系统。
主参数为最大磨削直径。
四. 磨床的分类磨床的种类很多，按加工性质和用途不同可分为三类：(1)普通磨床。
如内、外圆磨床、平面磨床、无心磨床、工具磨床等。
(2)精加工磨床。
如超精加工磨床等(3)专门化磨床。
如曲轴磨床、花键轴磨床、叶片磨床等。
五. 平面磨床应用：磨削工件的平面：分类：根据工作台形状不同，可分为矩形工作台和圆形工作台两种。
主参数：矩形工作台平面磨床的主参数为工作台宽度，圆台平面磨床的主参数为工作台面直径。
第5章-磨床
三、换向要求 1、纵向自动换向 2、纵向换向过程平稳、制动和反向启动迅速 3、纵向换向精度高 4、纵向换向端点短暂停留
油缸的运动控制和调速： 油缸固定： 左缸进油 右缸回油 活塞杆向右 活塞杆固定： 左缸进油 右缸回油 油缸向左 油缸停止： 进油端不进油；回油端不回油；两端互通 往复运动调速： 进油节流调速 回油节流调速 旁路节流调速
3、内圆磨具的传动链
内圆磨具电动机——平皮带（可交换）传动——内圆砂轮主轴； 内圆磨具电动机—ф170/ф50（ф170/ф32）—内圆砂轮主轴； 即: n内=10000，15000 r / min。
4、工作台的手动驱动
手轮A—V—15/72—VI—18/72—VII—Z18/齿条—工作台 （手动） （纵向）
（五）机床的机械传动系统
M1432B型磨床的传动系统是由机械和液压联合 传动的，这里介绍机械传动系统。 1、外圆磨削砂轮的传动链 2、头架拨盘的传动链 3、内圆磨具的传动链 4、工作台的手动驱动 5、滑板及砂轮架的横向进给运动链
传动系统
分类 机械传动系统 外圆砂轮主轴传动链 头架传动链 头架主轴不转 ——拨盘带动工件 头架主轴转动 ——带动卡盘转动 内圆磨具传动链 工作台手动驱动 滑鞍（砂轮架）手动进给 粗进给 精进给 液压传动系统 活塞杆驱动工作台往复运动 快进油缸活塞杆驱动滑鞍快进、快退 砂轮架周期进给 、消除丝杠螺母间隙 切向磨削的抖动 尾架套筒液压伸缩
机械传动系统图
架拨盘的传动 链 卸 荷 带 轮
与外圆电机电器互锁
弹簧
过渡轮
液动
液动与 手动互锁 内齿轮（固定中心轮）
行星轮 （轴线与手轮同转）
四种基本类型平面磨床运动方式的异同
四种基本类型平面磨床运动方式的异同

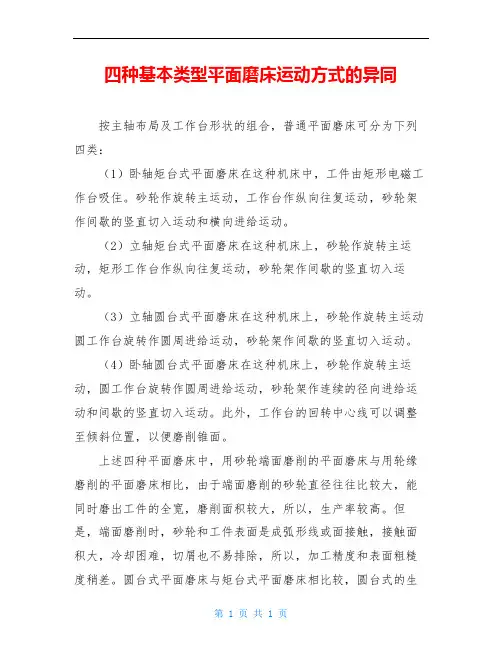

按主轴布局及工作台形状的组合，普通平面磨床可分为下列四类：
（1）卧轴矩台式平面磨床在这种机床中，工件由矩形电磁工作台吸住。
砂轮作旋转主运动，工作台作纵向往复运动，砂轮架作间歇的竖直切入运动和横向进给运动。
（2）立轴矩台式平面磨床在这种机床上，砂轮作旋转主运动，矩形工作台作纵向往复运动，砂轮架作间歇的竖直切入运动。
（3）立轴圆台式平面磨床在这种机床上，砂轮作旋转主运动圆工作台旋转作圆周进给运动，砂轮架作间歇的竖直切入运动。
（4）卧轴圆台式平面磨床在这种机床上，砂轮作旋转主运动，圆工作台旋转作圆周进给运动，砂轮架作连续的径向进给运动和间歇的竖直切入运动。
此外，工作台的回转中心线可以调整至倾斜位置，以便磨削锥面。
上述四种平面磨床中，用砂轮端面磨削的平面磨床与用轮缘磨削的平面磨床相比，由于端面磨削的砂轮直径往往比较大，能同时磨出工件的全宽，磨削面积较大，所以，生产率较高。
但是，端面磨削时，砂轮和工件表面是成弧形线或面接触，接触面积大，冷却困难，切屑也不易排除，所以，加工精度和表面粗糙度稍差。
圆台式平面磨床与矩台式平面磨床相比较，圆台式的生
产率稍高些，这是由于圆台式是连续进给，而矩台式有换向时间损失。
但是，圆台式只适于磨削小零件和大直径的环形零件端面，不能磨削长零件．而矩台式可方便地磨削各种常用零件，包括直径小于矩台宽度的环形零件。
第三章磨床基础知识
2020年4月23日星期四
适用于：那些不宜用卡盘夹紧的薄壁，而其内外同心 度要求较高的且外圆表面已经精加工工件。如轴承环 类型的零件。
特点：加工精度高、自动化程度高，适用于大批量生产
（4）平面磨削
对于精度要求高的平面以及淬火零件的平面加工， 需要采用平面磨削方法。
分类：
● 按照砂轮的工作面不同
圆周（即砂轮轮缘）磨削
包括内圆磨床、行星式内圆磨床、无心内 圆磨床等。
主要用于轴套类零件和盘套类零件内孔表 面及端面的磨削。
（3）平面磨床 包括卧轴矩台平面磨床、立轴矩台平面磨床
、卧轴圆台平面磨床、立轴圆台平面磨床等。 主要用于各种零件的平面及端面的磨削。
（4）工具磨床 包括工具曲线磨床、钻头沟槽磨床、丝锥沟槽
磨床等。
（7）其它磨床 包括珩磨机、研磨机、砂带磨床、超精加工机
床、砂轮机等
在生产中应用最多的是外圆磨床，内圆磨床、 平面磨床、无心磨床四种。
万能外圆磨床
无心外圆磨床
普通外圆磨床
头架
往复工 作台
砂轮架
内圆磨床 无心内圆磨床
平面磨床
工具磨床
曲轴磨床
螺纹磨床
研磨机
抛光机
砂轮机
5、磨床的主要加工范围及方法
工作原理：砂轮和导轮的旋转方向相同，但由 于砂轮的圆周速度大（约为导轮的70～80倍）， 通过切向切削力带动工件旋转，但导轮（用摩 擦系数较大的树脂或橡胶作粘接剂制成的刚玉 砂轮）则依靠摩擦力限制工件旋转，使工件的 圆周线速度基本上等于导轮的线速度，从而在 砂轮和工件间形 成很大速度差产 生磨削作用。改 变导轮的转速， 便可以调节工件 的圆周进给速度。
第三章磨床基础知识
2020年4月23日星期四
不同类型平面磨床的区别及磨削操作特点
不同类型平面磨床的区别及磨削操作特点不同类型平面磨床的区别及磨削操作特点一、平面磨削的方式按照平面磨床和工作台的结构特点和配置形式，可将平面磨床分为五种类型，即卧轴矩台平面磨床、卧轴圆台平面磨床、立轴矩台平面磨床、立轴圆台平面磨床及双端面磨床等。
1、平面磨床的类型简介（1）卧轴矩台平面磨床砂轮的主轴轴线与工作台台面平行，工件安装在矩形电磁吸盘上，并随工作台作纵向往复直线运动。
砂轮在高速旋转的同时作间歇的横向移动，在工件表面磨去一层后，砂轮反向移动，同时作一次垂向进给，直至将工件磨削到所需的尺寸。
（2）卧轴圆台平面磨床砂轮的主轴是卧式的，工作台是圆形电磁吸盘，用砂轮的圆周面磨削平面。
磨削时，圆形电磁吸盘将工件吸在一起作单向匀速旋转，砂轮除高速旋转外，还在圆台外缘和中心之间作往复运动，以完成磨削进给，每往复一次或每次换向后，砂轮向工件垂直进给，直至将工件磨削到所需要的尺寸。
由于工作台是连续旋转的，所以磨削效率高，但不能磨削台阶面等复杂的平面。
（3）立轴柜台平面磨床砂轮的主轴与工作台垂直，工作台是矩形电磁吸盘，用砂轮的端面磨削平面。
这类磨床只能磨简单的平面零件。
由于砂轮的直径大于工作台的宽度，砂轮不需要作横向进给运动，故磨削效率较高。
（4）立轴圆台平面磨床砂轮的主轴与工作台垂直，工作台是圆形电磁吸盘，用砂轮的端面磨削平面。
磨削时，圆工作台匀速旋转，砂轮除作高速旋转外，定时作垂向进给。
（5）双端面磨床该磨床能同时磨削工件两个平行面，磨削时工件可连续送料，常用于自动生产线等场合。
2、平面磨削的形式以砂轮工作表面的不同，平面磨削可分为周边磨削、端面磨削以及周边一端面磨削三种方式。
①周边磨削：又称圆周磨削，是用砂轮的圆周面进行磨削。
卧轴的平面磨床属于这种形式。
②端面磨削：用砂轮的端面进行磨削。
立轴的平面磨床均属于这种形式。
③周边一端面磨削：同时用砂轮的圆周面和端面进行磨削。
磨削台阶面时，若台阶不深，可在卧轴矩台平面磨床上，用砂轮进行周边一端面磨削。
磨床品种以及机床特性代号区分
磨床品种工分三大类，一般磨床为第一类，用字母M表示；超精加工机床、抛光机床、砂带抛光机为第二轮，用2M表示。
轴承套圈、滚球、叶片磨床为第三类，用3M表示。
齿轮磨床和螺纹磨床分别用Y和S表示。
第一类磨床按加工不同分以下几组：
0——仪表磨床；
1——外圆磨床；（如M1320、MB1332、M1420等）
2——内圆磨床；（如M2110C、MW250A等）
3——砂轮机；
4——研磨机；
5——导轨磨床；
6——刀具刃磨床；（如M6025A、M6110等）
7——平面及端面磨床；（如M7120A、MG7130等）
8——曲轴、凸轮轴、花键轴、轧辊磨床；（如M8240A、M8312、M8612A、MG8425等）9——工具磨床；（如MK9017、MG9019等）
而且型号还指明机床主要规格参数。
一般机床上加工的最大工件尺寸或者工作台面宽度（或直径）的1/10表示。
外圆磨床则表示最大加工直径的1/10；无心磨床则表示基本参数本身（如M1040表示最大磨削直径为40MM）。
磨床的通用特性代号位于型号第二位，如型号MB1432A中的B则表示半自动。
机床通用特性的代号（GB/T15375-1994）
东莞锡机机床有限公司文摘。
磨床型号的含义说明
磨床型号的含义说明Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT磨床型号的含义说明发布时间：2012-8-7磨床的种类很多，按GB/T15375-1994磨床的类、组、系划分表，将我国的磨床品种分为三个分类。
一般磨床为第一类，用字母M表示，读作“磨”。
超精加工机床、抛光机床、砂带抛光机为第二类，用2M表示。
轴承套圈、滚球、叶片磨床为第三类，用3M 表示。
齿轮磨床和螺纹磨床分别用Y和S表示，读作“牙”和“丝”。
第一类磨床按加工不同分为一下几组：0—仪表磨床；1—外圆磨床（如M1432A、MBS1332A、MM1420、M1020、MG10200等）；2--内圆磨床（如M2110A、MGD2110等）；3—砂轮机；4—研磨机、珩磨机；5—导轨磨床；6—刀具刃磨床（M6025A、M6110等）；7—平面及端面磨床（如M7120A、MG7132、M7332A、M7475B等）；8—曲轴、凸轮轴、花键轴及轧辊轴磨床（如M8240A、M8312、M8612A、MG8425等）；9—工具磨床（如MK9017、MG9019等）。
型号还指明机床主要规格参数。
一般以内、外圆磨床上加工的最大直径尺寸或平面磨床工作台面宽度（或直径）的1/10表示；曲轴磨床则表示最大回转直径的1/10；无心磨床则表示基本参数本身（如M1080表示最大磨削直径为80mm）。
应当注意，外圆磨床的主要参数代号与无心外圆磨床不同。
磨床的通用特性代号位于型号第二位（如表1-1），如型号MB1432A中的B表示半自动万能外圆磨床。
磨床结构性能的重大改进用顺序A、B、C……表示，加在型号的末尾。
现以一数控高精度外圆磨床的型号说明磨床型号的表示方法。
其最大磨削直径为200m m，经第一次改进设计。
常用的磨床型号含义如下：M1432B表示万能外圆磨床，最大磨削直径为320mm，经第二次重大结构改进；MM1420表示精密万能外圆磨床，最大磨削直径为200mm；MBS1332A表示半自动高速外圆磨床，最大磨削直径为320mm，经第一次重大结构改进。
磨床的分类及用途(完整版)
磨床的分类及用途（完整版）磨床分为外圆磨床、内圆磨床、坐标磨床、无心磨床、平面磨床、轧辊磨床、导轨磨床、砂带磨床、砂轮机、珩磨机、研磨机、工具磨床、曲线磨床、凸轮轴磨床、轴承磨床、数控磨床、磨削中心、复合磨床、其他磨床等大类，每个大类又包括若干小类。
一.外圆磨床：主要用于磨削圆柱形和圆锥形外表面的磨床。
一般工件装夹在头架和尾架之间进行磨削。
1.1工作台移动式外圆磨床：用工作台纵向移动的方式磨削工件的外圆磨床。
1.1.1端面外圆磨床：用于磨削轴类工件，其砂轮轴线与工件轴线呈一定角度 ,一次切入磨削可同时完成轴颈和轴肩加工的外圆磨床。
1.1.2万能外圆磨床：具有磨削圆柱形和圆锥形内表面装置的外圆磨床。
1.2.3宽砂轮外圆磨床：用于磨削轴类工件 ,其砂轮宽度数倍于同规格磨床的外圆磨床。
1.2砂轮架移动式外圆磨床：用砂轮架纵向移动的方式磨削工件的外圆磨床。
二、内圆磨床：主要用于磨削圆柱形和圆锥形内表面的磨床。
砂轮主轴一般为水平布置。
2.1立式内圆磨床：砂轮主轴垂直布置的内圆磨床。
2.2立式行星内圆磨床：工件固定在工作台上 ,砂轮除绕本身轴线旋转外,还绕工件孔轴线公转,同时作垂直方向往复运动的内圆磨床。
三、坐标磨床：具有精密坐标定位装置的磨床。
主要用于磨削尺寸、形状和位置精度要求较高的孔系及型腔。
四、无心磨床：工件采用无心夹持,一般支承在导轮和托架之间 ,由导轮驱动工件旋转,主要用于磨削圆柱形表面的磨床。
4.1无心外圆磨床(简称无心磨床) ：用于磨削圆柱形外表面的无心磨床。
4.2圆锥滚子无心磨床：用于磨削圆锥滚子外表面的无心磨床。
4.3无心超精机：用于超精加工圆柱和圆锥滚子外表面的无心磨床。
五、平面磨床：主要用于磨削工件平面的磨床。
5.1卧轴矩台平面磨床：砂轮主轴水平布置 ,矩形工作台作往复运动的平面磨床。
5.2立轴矩台平面磨床：砂轮主轴垂直布置,矩形工作台作往复运动的平面磨床。
5.3卧轴圆台平面磨床：砂轮主轴水平布置,圆形工作台作回转运动的平面磨床。
