pcb和pcba工艺流程

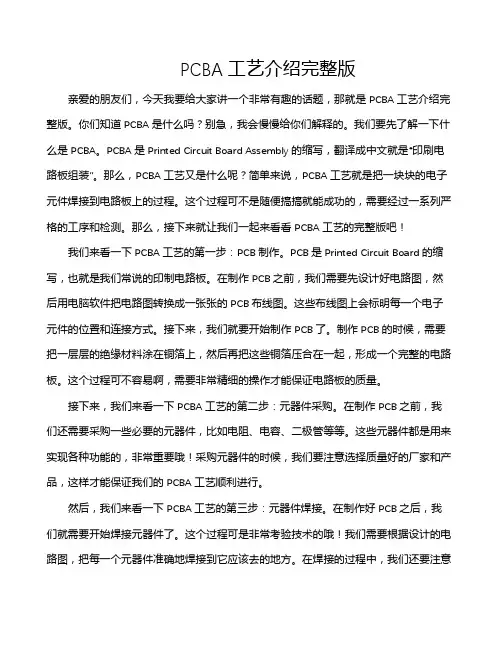

PCBA工艺介绍完整版
PCBA工艺介绍完整版亲爱的朋友们，今天我要给大家讲一个非常有趣的话题，那就是PCBA工艺介绍完整版。
你们知道PCBA是什么吗？别急，我会慢慢给你们解释的。
我们要先了解一下什么是PCBA。
PCBA是Printed Circuit Board Assembly的缩写，翻译成中文就是“印刷电路板组装”。
那么，PCBA工艺又是什么呢？简单来说，PCBA工艺就是把一块块的电子元件焊接到电路板上的过程。
这个过程可不是随便搞搞就能成功的，需要经过一系列严格的工序和检测。
那么，接下来就让我们一起来看看PCBA工艺的完整版吧！我们来看一下PCBA工艺的第一步：PCB制作。
PCB是Printed Circuit Board的缩写，也就是我们常说的印制电路板。
在制作PCB之前，我们需要先设计好电路图，然后用电脑软件把电路图转换成一张张的PCB布线图。
这些布线图上会标明每一个电子元件的位置和连接方式。
接下来，我们就要开始制作PCB了。
制作PCB的时候，需要把一层层的绝缘材料涂在铜箔上，然后再把这些铜箔压合在一起，形成一个完整的电路板。
这个过程可不容易啊，需要非常精细的操作才能保证电路板的质量。
接下来，我们来看一下PCBA工艺的第二步：元器件采购。
在制作PCB之前，我们还需要采购一些必要的元器件，比如电阻、电容、二极管等等。
这些元器件都是用来实现各种功能的，非常重要哦！采购元器件的时候，我们要注意选择质量好的厂家和产品，这样才能保证我们的PCBA工艺顺利进行。
然后，我们来看一下PCBA工艺的第三步：元器件焊接。
在制作好PCB之后，我们就需要开始焊接元器件了。
这个过程可是非常考验技术的哦！我们需要根据设计的电路图，把每一个元器件准确地焊接到它应该去的地方。
在焊接的过程中，我们还要注意防止短路和漏焊等问题的发生。
只有把所有的元器件都焊接好，我们的PCBA工艺才能算是成功了一半。
接下来，我们来看一下PCBA工艺的第四步：测试与调试。
pcba工艺流程
pcba工艺流程
PCBA（Printed Circuit Board Assembly）工艺流程是指将印制电路板（PCB）进行组装的一系列步骤。
以下是典型的PCBA 工艺流程：
1. 采购和检验零部件：根据需要，采购电子元件、芯片和其他零部件，并对其进行质量检验。
2. PCB制造：根据设计图纸，将电子元件的焊点和连接线路印制在PCB上。
3. 贴片：使用自动贴片机将零部件粘贴到预先贴好针孔和焊盘的PCB上。
4. 焊接：通过回流焊接或波峰焊接，将贴好零部件的PCB与焊盘焊接在一起。
5. 检验和测试：通过可视和自动检验设备，对焊接后的PCBA 进行外观和功能测试。
6. 上锡：为防止PCB的氧化，可以对焊盘进行上锡处理。
7. 清洗：使用清洗剂将PCBA上的残留物清洗干净。
8. 调试和调整：对已组装的PCBA进行电性能测试和功能调试。
9. 终检和包装：通过最终测试和检验，确定PCBA的质量，并进行包装和标识。
10. 发货和售后：将合格的PCBA产品交付给客户，提供售后服务。
需要注意的是，PCBA工艺流程可能因产品类型、生产要求和工厂设备的不同而有所差异。
PCBA工艺流程
PCBA工艺流程1.PCB制作：首先，准备好所需的PCB板材，根据设计要求将电路线路图纸打印在PCB板上，然后经过腐蚀、清洗等步骤，制作出完成的PCB 板。
2.贴片：将元器件通过自动贴片机精确地贴装在PCB板上。
首先，将贴片机按照元器件尺寸和形状进行调整，然后将元器件排列在自动进料器上，机器自动将元器件精确地按照设计要求贴装在PCB板上。
3.焊接：将贴片完成后的PCB板送入回流焊接炉中，通过高温加热将焊膏熔化，完成元器件与PCB板之间的焊接。
焊接炉中设有相应的温度曲线，根据电路板的特性进行合理的温度控制。
4.清洗：将焊接完成的PCB板送入清洗机中，清洗掉焊接过程中产生的焊膏残留物和其他杂质。
清洗机采用不同的清洗液进行清洗，确保电路板的表面干净并满足质量要求。
5.联调：完成清洗后的PCB板送入联调台进行功能测试。
联调台上通过连接电源、信号源等设备，对PCB板进行电气性能测试和功能验证，确保电路板正常工作。
6.过程质量控制：在整个工艺流程中，需要进行严格的过程质量控制。
通过使用各种测试工具和仪器，检查元器件和焊接质量，保证贴片精度和焊接质量的合格。
7.最终测试和包装：经过过程质量控制后，将PCB板送入最终测试台进行最终功能测试和性能验证。
通过连接电源、信号源等设备，对整个PCBA的性能进行全面测试。
最后，将测试通过的PCBA进行包装，以便于存储和运输。
PCBA工艺流程是一个复杂的过程，需要严格的质量控制。
对于不同的产品和要求，PCBA工艺流程可能会有所不同，但基本步骤通常是相似的。
通过合理的工艺流程控制和质量控制，可以保证PCBA组装的质量和稳定性。

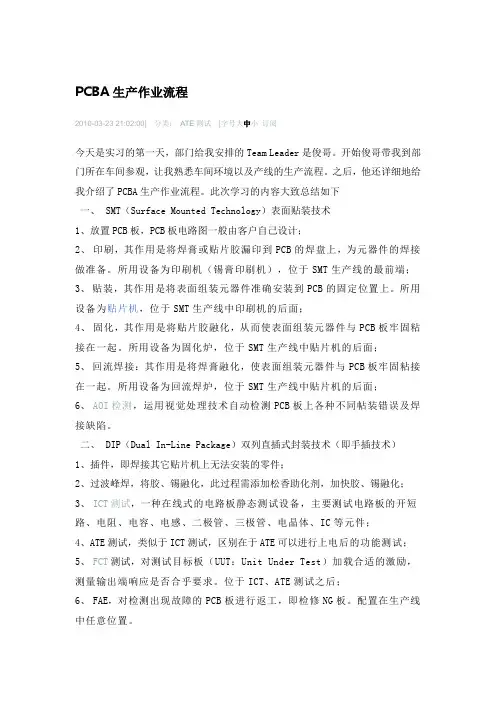

PCBA生产作业流程
PCBA生产作业流程2010-03-23 21:02:00| 分类：A TE测试|字号大中小订阅今天是实习的第一天，部门给我安排的Team Leader是俊哥。
开始俊哥带我到部门所在车间参观，让我熟悉车间环境以及产线的生产流程。
之后，他还详细地给我介绍了PCBA生产作业流程。
此次学习的内容大致总结如下一、SMT（Surface Mounted Technology）表面贴装技术1、放置PCB板，PCB板电路图一般由客户自己设计；2、印刷，其作用是将焊膏或贴片胶漏印到PCB的焊盘上，为元器件的焊接做准备。
所用设备为印刷机（锡膏印刷机），位于SMT生产线的最前端；3、贴装，其作用是将表面组装元器件准确安装到PCB的固定位置上。
所用设备为贴片机，位于SMT生产线中印刷机的后面；4、固化，其作用是将贴片胶融化，从而使表面组装元器件与PCB板牢固粘接在一起。
所用设备为固化炉，位于SMT生产线中贴片机的后面；5、回流焊接：其作用是将焊膏融化，使表面组装元器件与PCB板牢固粘接在一起。
所用设备为回流焊炉，位于SMT生产线中贴片机的后面；6、AOI检测，运用视觉处理技术自动检测PCB板上各种不同帖装错误及焊接缺陷。
二、DIP（Dual In-Line Package）双列直插式封装技术（即手插技术）1、插件，即焊接其它贴片机上无法安装的零件；2、过波峰焊，将胶、锡融化，此过程需添加松香助化剂，加快胶、锡融化；3、ICT测试，一种在线式的电路板静态测试设备，主要测试电路板的开短路、电阻、电容、电感、二极管、三极管、电晶体、IC等元件；4、ATE测试，类似于ICT测试，区别在于ATE可以进行上电后的功能测试；5、FCT测试，对测试目标板（UUT：Unit Under Test）加载合适的激励，测量输出端响应是否合乎要求。
位于ICT、ATE测试之后；6、FAE，对检测出现故障的PCB板进行返工，即检修NG板。
配置在生产线中任意位置。
PCBA加工工艺流程
PCBA加工工艺流程
1、单面表面组装工艺：焊膏印刷—贴片—回流焊接
2、双面表面组装工艺：A面印刷焊膏—贴片—回流焊接—翻板—B面印刷焊锡膏—贴片—回流焊接
3、单面混装（SMD和THC在同一面）：焊膏印刷—贴片—回流焊接—手工插件（THC）—波峰焊接
4、单面混装（SMD和THC分别在PCB的两面）：B面印刷红胶—贴片—红胶固化—翻板—A面插件
——B面波峰焊
5、双面混装置（THC在A面，A、B两面都有SMD）：A面印刷焊膏—贴片—回流焊接—翻板—B面
印刷红胶—贴片—红胶固化—翻板—A面插件—B面波峰焊
6、双面混装（A、B两面都有SMD和THC）：A面印刷焊膏—贴片—回流焊接—翻板—B面印刷红胶
—贴片—红胶固化—翻板—A面插件—B面波峰焊—B面插件后附
PCB工艺
1、PCB外形尺寸需要满足下述要求：
2、PCB四角必须倒圆角半径R=2mm，有整机结构要求的，可以倒圆角R〉２mm
３、尺寸小于５０mmX 50mm的ＰＣＢ应进行拼板。
PCB及PCBA知识讲解
讲解人—xx
主要讲述内容
一、PCB制作工艺流程； 二、PCB成本核算方法； 三、PCBA成本核算方法；
一、PCB制作工艺流程
Байду номын сангаас
一、PCB制作工艺流程
1、PCB材质：单面板、双面板、玻纤板、纸 板、铝基板； 2、制作工艺：喷锡、镀金、防火、抗氧化 3、板材厚度：0.8MM—1.6MM 4、铜皮厚度：0.5OZ--10Z 5、印碳阻值：4-7K（手柄板有此要求）
个元器件 绑定IC位置 CHIP件算1 个元器件
举例说明：
HP2221-AMP（93件+39线） COB成本核算： 1.05元（PCB价格）+5.8元（电子元器件价格）+1.3元（贴 片加工费）+0.27（绑定加工费）=8.92元
IC四个脚算 1个元器件
谢谢！
四、PCBA成本核算方法
1、PCBA成本是由PCB价格+电子IC贴片元器件 价格+SMT价格+绑定价格四大部分组成 2、PCB外发加工贴片价格计算：根据生产工 程提供贴片清单元件数，CHIP件算一个元 器件、三极管算1.5件、IC为四个脚算一个 件；
四、PCBA成本核算方法
3、PCB外发加工绑定价格：根据研发绑定图 绑线条数计算 三极管算1.5
二、PCB成本核算方法
1、PCB板价格是由板材材质、工艺要求、尺 寸大小（拼板图）、板材厚度、铜皮厚度 、印碳条数五大部分组成； 2、PCB板成本= PCB尺寸（拼板图）长×宽× 板材材质价格（按M2计算）+印碳条数 (高 阻碳按条计算，低阻碳一般是按尺寸计算)
二、PCB成本核算方法
HL2221 PCB单价（双面镀金）：（0.089×0.11）÷4×430＝1.05
pcba板生产工艺流程
pcba板生产工艺流程PCBA板生产工艺流程概述PCBA（Printed Circuit Board Assembly）板生产是电子产品制造过程中的关键环节。
本文将详细介绍PCBA板生产工艺流程，包括以下几个主要步骤：1.原材料准备2.PCB板制造3.元器件采购4.元器件贴装5.过程检测与测试6.终端组装原材料准备在PCBA板生产过程中，需要准备以下原材料：•PCB板材•电子元器件•焊接材料（焊接剂、焊锡等）PCB板制造PCB板制造是PCBA生产的第一步，主要包括下述工艺流程：1.设计与制作PCB板原型模板2.制作PCB板镀铜底片3.印制电路图案4.蚀刻电路板5.钻孔6.表面处理7.制作掩膜8.检查与修复元器件采购元器件采购是为了获取所需的各种电子元器件，以用于后续的贴装过程。
在进行元器件采购时，需要注意以下事项：•确定元器件的规格和型号•寻找可靠的供应商•比较多家供应商的报价和交货周期•质量检验与测试元器件贴装元器件贴装是将所采购的电子元器件按照电路图进行正确的贴装。
这一过程中采用的工艺流程如下：1.打孔2.底部焊接3.贴装4.卷膜过程检测与测试在PCBA板生产的每个阶段，都需要进行必要的过程检测与测试，以确保产品的质量和性能符合要求。
主要的检测与测试流程包括：•可视检查•X光检测•AOI（自动光学检测）•功能性测试终端组装终端组装是将PCB板连接到其他组件或外设，并进行最终装配的过程。
主要流程包括：1.连接PCB板与其他组件（如显示屏、按钮等）2.进行最终装配3.进行最终检测与测试4.包装与出货结语PCBA板生产工艺流程是一个复杂而严谨的过程，每个环节都需要精确地执行，以确保最终产品的质量和性能。
通过本文的介绍，希望能帮助读者更好地理解PCBA板生产的步骤和要点。
原材料准备•PCB板材：选择适合项目需求的PCB板材料，包括材质、厚度和层数等。
•电子元器件：根据设计要求和BOM清单，选定并采购各种电子元器件。
pcba生产加工流程
pcba生产加工流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!PCBA 生产加工流程主要包括以下几个步骤：1. PCB 设计：根据产品需求，设计出符合要求的 PCB 电路板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
pcb和pcba工艺流程
PCB和PCBA工艺流程分别如下：
PCB工艺流程：
1. 材料准备：选择适当的基板材料，如铜板，进行切割、抛光、镀铜等处理，生成具有良好机械强度和尺寸精度的PCB基板。
2. 印刷制造：通过曝光和蚀刻等处理方式将电路图案印刷在基板上，然后再进行电镀等过程，使电路图案被良好的导电。
这一过程也称之为PCB细线制造。
3. 沉铜：经过钻孔后的线路板在沉铜缸内会发生氧化还原反应，形成铜层对孔进行孔金属化，使原来绝缘的基材表面沉积上铜，达到层间电性相通。
4. 压膜：在PCB板上面压上一层蓝色的干膜，干膜是一个载体，在电路工序中很重要。
5. 曝光：把底片和压好干膜的基板对位，在曝光机上利用紫外光的照射，把底片图形转移到感光干膜上。
6. 显影：利用显影液的弱碱性把还没有曝光的干膜或者湿膜溶解冲洗掉，保留已曝光的部分。
7. 电铜：将PCB板放进电铜设备里，有铜的部分被电上了铜，被干膜挡住的部分则没有反应。
8. 电锡：去掉那部分被干膜保护的铜做准备工作。
9. 退膜：将保护铜面的已曝光的干膜用氢氧化钠溶液剥掉，露出线路图形。
10. 蚀刻：用酸性氯化铜将还没有曝光的干膜或湿膜被显影液去掉后露出的铜面溶解腐蚀掉，得到所需的线路。
PCBA工艺流程：
1. 上机贴片：将元件安装在送料机上，贴片机头用吸嘴将元件吸取，按照指定的程序将元件放置在PCB焊盘上。
2. 回流焊：通过高温加热，融化锡膏，让元件和PCB焊盘紧密结合，将元件牢固焊接在板子上的目的。
3. ICT检测：通过自动在线检测仪，检查制作工艺，比如元件插错、装反、虚焊、短路
等问题。
4. DIP插件：将DIP封装的元件安插在PCB板上的相应位置上。
5. 波峰焊：让插件的引脚固定在焊盘上，去除多余的引脚，清洗掉波峰焊的痕迹。
6. 再次ICT检测：检测元器件的电气性能和焊接缺陷，从中发现是否有元器件和制作工艺等问题。
7. 人工目测：通过人工目测复查，二次进行筛选。
8. 固件烧录：使用烧录器将程序通过烧录口烧录到PCBA板芯片里。
9. 测试：一般分为基本功能测试，环境耐受性能，EMC，抗机械应力冲击测试，PCBA 测试是非常关键的工艺流程，测试直接影响到产品的质量，不同的产品需求，有不同的测试流程和手段。
以上信息仅供参考，如需获取更多详细信息，建议咨询电子制造领域的专业人士。
