涤棉混纺纱的生产流程
涤纶与棉纤维混纺面料的设备制作工艺及方法与制作流程
本技术介绍了一种涤纶与棉纤维混纺面料的制备工艺及方法，一种涤纶与棉纤维混纺交织面料由60％的涤纶纤维、35％的棉纤维、5％的T400弹性纤维混纺交织而成，包括五步工艺流程：(1)纺纱；(2)浆纱；(3)退浆；(4)编织；(5)染整。
本技术采用60％的涤纶纤维、35％的棉纤维、5％的T400弹性纤维三种纤维特殊的混合方式交织而成的面料，具有良好的吸湿排汗功能，富有弹性，手感柔软，强度良好，生产方法操作简单，并能达到环保要求。
技术要求1.一种涤纶与棉纤维混纺面料的制备工艺及方法，其特征在于：一种涤纶与棉纤维混纺交织面料由60％的涤纶纤维、35％的棉纤维、5％的T-400弹性纤维混纺交织而成，包括以下五步工艺流程：(1)纺纱；(2)浆纱；(3)退浆；(4)编织；(5)染整。
2.根据权利要求1所述的一种涤纶与棉纤维混纺面料的制备工艺及方法，其特征在于：所述纺纱工艺流程包括以下六个步骤：(1)清花：将60％的涤纶纤维、35％的棉纤维、5％的T-400弹性纤维混合，过清花机将三种混合料制成卷；(2)梳棉：通过梳棉机将卷主制成条；(3)并条：通过并条机将生条合并成熟条；(4)粗纱：通过粗纱机将熟条牵拉成粗纱条；(5)细纱：通过细纱机将合并的熟条牵伸变细成为细纱条；(6)络筒：通过络筒机将细纱卷成圆锥形筒子纱。
3.根据权利要求2所述的一种涤纶与棉纤维混纺面料的制备工艺及方法，其特征在于：所述清花步骤投料前向混合料喷洒浓度为2％-2.5％的非离子型抗静电剂与水混合喷雾进行预处理，温度控制在28-30℃范围内、湿度控制在68％-70％范围内，将混合料堆放18-24小时，每间隔8小时翻动一次混合料，共翻动三次，然后摊开阴干8小时，再进行生产。
4.根据权利要求1所述的一种涤纶与棉纤维混纺面料的制备工艺及方法，其特征在于：所述浆纱的工艺流程中，浆料包括软水、PVA、丙烯酸、乳化剂、土耳其红油浸透剂、柔软剂SG、消泡剂7010，纺好的经纱通过浆纱机平行退绕的方式进行上浆，回潮率控制在2.5％-3％；经过上浆的经纱进入烘干装置进行烘干，烘干温度控制在70℃-85℃范围内。
2纺纱工艺流程
▪
15、最具挑战性的挑战莫过于提升自我。。2021年3月上午10时27分fri2ng1i.ll3a.p4u1r0us:2. 7NMullaaricahcu4lis, t2e0m2p1or felis ut cursus.
▪
16、业余生活要有意义，不要越轨。2021年3月4日星期四10时27分23秒10:27:234 March 2021
（六）细纱工序的任务
▪ 牵伸 ▪ 加捻 ▪ 卷绕成形
（七）络筒工序的任务
▪ 将管纱络成容量大的筒纱。 ▪ 清除大部分粗节、细节和棉杂。
▪
9、静夜四无邻，荒居旧业贫。。21.3.421.3.4Thursday, March 04, 2021
▪
10、雨中黄叶树，灯下白头人。。10:27:2310:27:2310:273/4/2021 10:27:23 AM
山东科技职业学院
纺纱工艺流程
王俊英
一、纱线生产过程
▪ 纺纱：把纺织纤维加工成纱的过程
1、原棉（进厂） 2、棉卷或棉层 3、棉条 4、粗纱 5、细纱 6、筒纱（出厂）
棉包 开清棉工序 梳棉工序和并条工序 粗纱工序 细纱工序 络筒工序
二、棉纺工艺流程
▪ 1、普梳工艺流程 ▪ (1) 普梳纯纺工艺流程 ▪ (2) 普梳混纺工艺流程 ▪ 2、精梳工艺流程 ▪ （1）精梳纯棉工艺流程 ▪ （2）精梳涤棉混纺工艺流程
▪
17、一个人即使已登上顶峰，也仍要自强不息。上午10时27分23秒上午10时27分10:27:2321.3.4
专家告诉
演讲完毕，谢谢观看！
▪
11、以我独沈久，愧君相见频。。21.3.410:27:2310:27Mar-214-Mar-21
▪
纺织印染流程
纺纱工艺流程把棉花纺成纱，一般要经过清花、梳棉、并条、粗纱、细纱等主要工序。
用于高档产品的纱和线还需要增加精梳工序。
生产不同要求的棉纱，要采取不同的加工程序，如纺纯棉纱和涤棉混纺纱，由于使用的原料不同，各种原料所具有的物理性能不同，以及产品质量要求不同，在加工时需采用不同的生产流程。
(一)纯棉纱工艺流程1．普梳纱：清花→梳棉→头并→二并→粗纱→细纱→后加工2．精梳纱：清花→梳棉→预并→条卷→精梳→头并→二并→三并→粗纱→细纱→后加工(二)涤棉混纺纱的工艺流程1．普梳纱：原棉：清花→梳棉→→头并→二并→三并→粗纱→细纱→后加工涤纶：清花→梳棉→2．精梳纱：原棉：清花→梳棉→预并→条卷→精梳→头并→二并→三并→粗纱→细纱→后加工涤纶：清花→梳棉→预并→二、纱线产品分类及品种代号(一)纱线产品的一般分类，见下表。
分类依据分类使用原料的不同纯棉纱线、纯化纤纱线、棉型混纺纱线、毛型混纺纱线纺纱的方法不同环锭纺纱线、气流纺纱线、静电纺纱线等纺纱的工艺不同梳棉纱线、精梳纱线、桃毛纱线加捻方向的不同顺手捻(s捻)、反手捻(z捻)产品用途的不同织布用纱线、针织用纱线、起绒用纱线、绳带用纱线、渔网用纱线、帘子布用纱线（二）纱线粗细程度分类类别号数英制支数粗号纱大于32tex 18支及以下中号纱20—30tex 19—29支细号纱9—19tex 30—60支特细号小于9tex 60支以上(三)纱线品种代号，见下表。
品种代号品种代号经纱线T 起绒用纱Q纬纱线w 烧毛纱线G绞纱线R 转杯纱线OE筒子纱线D 涤棉混纺纱线T／C精梳纱线J 棉维混纺纱线C／V针织汗布用纱K 有光粘胶纱线FB精梳针织汗布用纱线JK 无光粘胶纱线FD注：纱线在用代号表示时，一般原料代号、加工代号写在tex值前，用途代号写在tex值后。
三、纱线粗细程度的表示方法1、有关定义表示纱线粗细程度的方法有两种：一种是定长制(号数制)，即以单位长度纱线的重量来表示。
纺织厂生产流程介绍

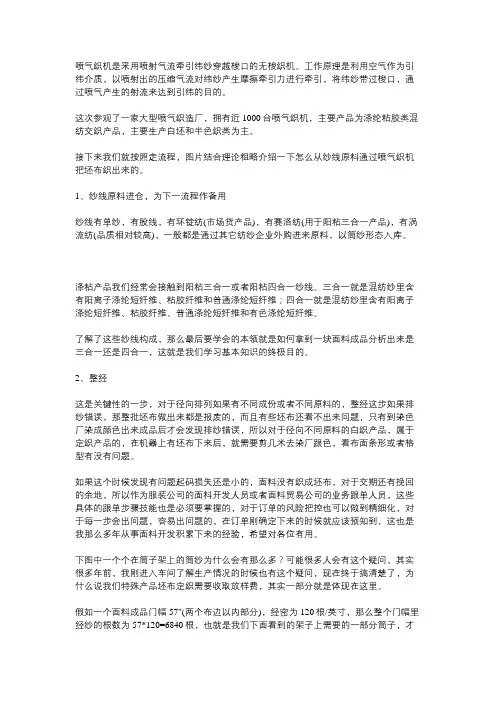

喷气织机是采用喷射气流牵引纬纱穿越梭口的无梭织机。
工作原理是利用空气作为引纬介质，以喷射出的压缩气流对纬纱产生摩擦牵引力进行牵引，将纬纱带过梭口，通过喷气产生的射流来达到引纬的目的。
这次参观了一家大型喷气织造厂，拥有近1000台喷气织机，主要产品为涤纶粘胶类混纺交织产品，主要生产白坯和半色织类为主。
接下来我们就按照走流程，图片结合理论粗略介绍一下怎么从纱线原料通过喷气织机把坯布织出来的。
1、纱线原料进仓，为下一流程作备用纱线有单纱，有股线，有环锭纺(市场货产品)，有赛洛纺(用于阳粘三合一产品)，有涡流纺(品质相对较高)，一般都是通过其它纺纱企业外购进来原料，以筒纱形态入库。
涤粘产品我们经常会接触到阳粘三合一或者阳粘四合一纱线。
三合一就是混纺纱里含有阳离子涤纶短纤维、粘胶纤维和普通涤纶短纤维；四合一就是混纺纱里含有阳离子涤纶短纤维、粘胶纤维、普通涤纶短纤维和有色涤纶短纤维。
了解了这些纱线构成，那么最后要学会的本领就是如何拿到一块面料成品分析出来是三合一还是四合一，这就是我们学习基本知识的终极目的。
2、整经这是关键性的一步，对于径向排列如果有不同成份或者不同原料的，整经这步如果排纱错误，那整批坯布做出来都是报废的，而且有些坯布还看不出来问题，只有到染色厂染成颜色出来成品后才会发现排纱错误，所以对于径向不同原料的白织产品，属于定织产品的，在机器上有坯布下来后，就需要剪几米去染厂跟色，看布面条形或者格型有没有问题。
如果这个时候发现有问题起码损失还是小的，面料没有织成坯布，对于交期还有挽回的余地，所以作为服装公司的面料开发人员或者面料贸易公司的业务跟单人员，这些具体的跟单步骤技能也是必须要掌握的，对于订单的风险把控也可以做到精细化，对于每一步会出问题，容易出问题的，在订单刚确定下来的时候就应该预知到，这也是我那么多年从事面料开发积累下来的经验，希望对各位有用。
下图中一个个在筒子架上的筒纱为什么会有那么多？可能很多人会有这个疑问，其实很多年前，我刚进入车间了解生产情况的时候也有这个疑问，现在终于搞清楚了，为什么说我们特殊产品坯布定织需要收取放样费，其实一部分就是体现在这里。
亚麻涤棉混纺针织纱生产工艺
亚麻涤棉混纺针织纱生产工艺绿色纺织品是 21 世纪纺织品的发展趋势。
亚麻纤维属于绿色环保纤维，由于其具有卫生性能好、吸湿散热快、透气滑爽、体感舒适等特性，因而其制品倍受广大消费者的青睐。
我公司根据这一趋势，不失时机地开发出了亚麻、涤、棉混纺纱线，现已批量生产，为公司创造了可观的经济效益。
现以 CJ/T/亚麻60/23/17 11.7 tex×2 为例介绍如下。
1 原料的性能指标亚麻纤维是天然纤维中惟一的束状纤维，其单纤维两端尖细瘦长，平均长度 17 mm ～20 mm，细度 50μm ～100μm。
亚麻织物具有卫生性能好、吸湿散热快、透气滑爽、体感舒适、防污抗尘等保健性能，还具有粗犷豪放、纹理自然、色调柔和、挺括大方等独特风格。
在西方亚麻优于众多的天然纤维，人们对其宠爱久盛不衰。
为了弥补亚麻纤维可纺性差的弱点，我们在选配原料时，混入了一定比例的长绒棉和涤纶纤维。
2 纺前准备针对亚麻纤维长度整齐度差、纤维细度不匀质脆易断的弱点，我公司将亚麻原料加湿并焖放24 h 以上，同时采取与涤纶纤维混和成卷方法，从而提高了亚麻纤维的可纺性。
3 工艺流程（1）涤纶纤维与亚麻纤维混和制条A002D型抓棉机→A006型混棉机→A036型开棉机→A092A型双棉箱给棉机→A076C型成卷机→A186D 型梳棉机（2）棉纤维制条A002D型抓棉机→A035A型开棉机→A036C型开棉机→A092A型给棉机→A076C型成卷机→A186D 型梳棉机（3）混和与纺纱A272D型并条机→A272F型并条机→A456D型粗纱机→FA502A型细纱机→1332MD型络筒机→FA706型并纱机→VTS-09 型倍捻机（saurer）→ （成包）4 工艺技术措施4.1 开清棉为减少对纤维的损伤，我们采用了“ 多松、少打、早落、少碎”的工艺原则，尽量采用自由打击，避免握持打击。
在 A002D 型抓棉机排包时，应将亚麻纤维踩实、填平，高度、蓬松度与涤纶纤维一致，从而做到均匀抓取，保证混纺比例准确，同时选择较低的打手速度，避免对纤维过分打击，并使有害杂质尽量在受到打击之前就被清除，以免杂质碎裂。
棉及涤棉混纺织物生产过程56页PPT
主要是技术的挑战、品牌的挑战、企业营销能力的挑战、国内 资源环境的挑战，以及对外贸易摩擦的挑战。
（四）我国染整工业的发展之路
﹡1．提高自主创新能力，提升产品附加值 ﹡2．调整产品结构、加快实施品牌战略 ﹡3．我国染整工业发展的重点
（1）坚4）积极推进信息化建设 （5）开展生态认证
含硫化合物羟乙基砜后整理阻燃整理后整理阻燃整理1加热heating热量从火源传递到织物2热裂解pyrolysis织物受热开始分解3挥发volatiligation热分解化合物的扩散及对流4氧化oxidigation热分解产物与大气中的氧发生反应产生光和聚合物燃烧过程示意图后整理阻燃整理后整理阻燃整理从纺织品燃烧的各阶段分析从纺织品燃烧的各阶段分析控制每个阶段都有可控制每个阶段都有可能使其停止燃烧能使其停止燃烧
染色
棉纤维染色时，由于它的分子结构上含有许多亲水性的羟基， 能与反应性基团起化学反应，并且易吸湿膨化，并较耐碱， 故可选择活性、直接、还原、硫化、冰染料等染料染色。
活性染料：活性染料染纤维素纤维，通过化学反应彼此形成 醚键结合。通式如下：
DRX+Cell-OH → DR-0-Cell+HX
DRX：活性染料分子 X：活性基团 Cell-OH：表示纤维素 还原染料：还原染料不溶于水，分子上含有两个或几个共轭 的羰基(＞C=O) ，染色时先在碱性条件下还原为隐色体钠盐 对纤维素纤维上染，再氧化为原来不溶性染料固着在织物上
化学纤维不含色素，经精练后已很洁白，而棉纤维经精练 后色素仍然存在，织物白度差，因此漂白主要是针对棉 纤维上的天然杂质所进行的。
前处理-漂白
常用漂白方法及应用要求：
氧化剂：次氯酸钠（多用于棉及维棉织物的 漂白）、双氧水（分解快，易造成过分损伤） 和亚氯酸钠（不损伤纤维，但是易腐蚀设备 并放出毒气）
涤棉混纺纱的生产流程
涤棉混纺纱的生产流程涤棉混纺纱生产的难点是既要保证生产顺利、防止粘缠、降低纱疵、减少棉结、稳定比例，又要尽量使用回花，因此在各工序的工艺设计、专件选择、空调管理、运转操作等方面应注意。
下面是涤棉混纺纱的生产流程：1)棉：清花→梳棉→预并→条卷→精梳2)涤：清花→梳棉→预并3)棉＋涤：混并1→混并2→混并3→粗纱→细纱→络筒清梳工序在清花工序，棉纤维可按正常纯棉纱的方法生产，涤纶则要防止粘卷和破卷，可采用夹粗纱、加热和重加压等方法来解决。
在梳棉工序，在加强对棉分梳的同时，不可忽视对涤纶的分梳，否则成纱棉结和疵点也会比较高，尤其对精梳涤棉纱，以及一些有单染要求的涤棉布种，如涤纶分梳不良，单染棉后布面会显露出很多白色涤纶棉结和粗节，严重影响布面外观。
要加强涤纶的分梳，可选用密度较大的针布，如锡林针布选用AC2525×01560型。
锡林盖板隔距适当偏紧掌握，产量和生条定量适当偏低，有条件的话，加装预分梳板和固定盖板等分梳元件。
并粗工序专件选用。
为兼顾条干和生产顺利，并条胶辊硬度宜选用邵尔A82度，粗纱胶辊宜选用邵尔A75度，并进行适当的涂料处理。
并条工艺对于涤棉混纺纱，并条工序的重点是速度、并合数、后牵伸配置及条子定量。
对于精梳涤棉混纺品种，出条速度不能过高，否则易导致意外牵伸和飞花纱疵，一般以280 m/min以下为宜。
并合根数以6根为宜，过多则需提高牵伸倍数。
由于涤纶和棉纤维的伸缩性能不同，混合条子有一定的弯曲和起皱，如果后牵伸倍数小，条子在后区没有伸直，进入主牵伸区后会造成牵伸力波动太大而出“硬头”，因此，后牵伸倍数不能过小，一般头并以1.5～1.6倍、二并1.3～1.4倍、末并1.25～1.30倍为宜。
另外，条子定量不能过轻，否则会使须条过薄，在集束区产生破边，形成“大疙瘩”纱疵，这种情况在二并更容易出现。
以JT/C 65/35 18.3 tex纱为例，一、二、三并定量可选22 g/(5 m)、22 g/(5 m)、21 g/(5 m)。
涤棉混纺纱的生产流程(一)
涤棉混纺纱的生产流程(一)涤棉混纺纱的生产介绍涤棉混纺纱是一种由涤纶和棉纤维混合制成的纱线。
它结合了涤纶的耐久性和棉纤维的吸湿性，具有舒适度和耐用性的优点。
本文将详细介绍涤棉混纺纱的生产过程。
原料采购1.纱线制造工厂首先需要采购涤纶和棉纤维作为原料。
2.选择优质的涤纶和棉纤维供应商，并与其建立长期合作关系。
3.需要确保原料的批次和质量稳定。
混纺配比1.根据产品要求和市场需求，制定涤棉混纺纱的配比方案。
2.配比方案通常包括涤纶和棉纤维的比例、纤维长度等指标。
3.由经验丰富的工艺师根据配比方案进行相应的计算。
纤维预处理1.涤纶和棉纤维需要先进行预处理，以去除杂质和提高纱线质量。
2.涤纶经过熔融纺丝和拉伸工艺，形成纤维丝。
3.棉纤维经过开松、清洗和除尘等工序，确保纯净度。
混纺纱线生产1.将经过预处理的涤纶和棉纤维按照配比方案混合，形成纤维混合物。
2.将纤维混合物送入纺纱机进行纺纱工艺。
3.在纺纱机上，纤维经过拉伸、加捻等工序，形成涤棉混纺纱线。
纱线检验和包装1.从纺纱机取下纱线，并经过丝光、染色等处理，提高纱线品质。
2.对纱线进行严格检验，包括强度、细度、色牢度等指标。
3.合格的纱线将被卷绕成纱锭或纱管，然后进行打包和标识。
成品质检和出厂1.对纺好的涤棉混纺纱进行最终质检，确保质量符合标准和要求。
2.符合质检要求的涤棉混纺纱将被放入仓库进行储存。
3.出厂前，按照客户订单的要求，将涤棉混纺纱整理、打包，并安排发货。
结论涤棉混纺纱的生产过程经过严格的原料采购、混纺配比、纤维预处理、纺纱、检验等环节。
通过这些工艺，可以生产出质量稳定、符合市场需求的涤棉混纺纱线。
这种纱线具有涤纶和棉纤维的优点，可被广泛应用于纺织行业。
优点涤棉混纺纱具有多种优点，使其成为纺织行业的理想选择：1.耐久性：涤纶纤维具有出色的耐久性，使涤棉混纺纱更加耐用，不易磨损或变形。
2.吸湿性：棉纤维具有良好的吸湿性，能够吸收和释放体内和外部的湿气，使涤棉混纺纱具有良好的透气性和舒适度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
涤棉混纺纱的生产流程
涤棉混纺纱是一种常见的纺织原料，由涤纶纤维和棉纤维混合而成。
涤棉混纺纱具有涤纶纤维的耐磨性和棉纤维的柔软透气性的优点，广泛应用于服装、家居纺织品等领域。
下面将介绍涤棉混纺纱的生产流程。
一、纤维准备
涤棉混纺纱的生产首先需要准备涤纶纤维和棉纤维。
涤纶纤维是由聚酯合成纤维制成，而棉纤维则是从棉花中提取的。
在纺织工厂中，这两种纤维通常以原材料的形式进入生产线。
二、纤维混合
涤棉混纺纱的生产过程中，涤纶纤维和棉纤维需要进行混合。
通常情况下，涤纶纤维和棉纤维按一定比例混合，以达到所需的纺织效果。
混合纤维的比例可以根据不同的产品要求进行调整。
三、纤维开松
为了使混合纤维更加均匀，纤维需要进行开松处理。
这一步骤通常通过纺纱机来完成。
纺纱机会将纤维进行拉伸和梳理，使纤维间的交错更加紧密，提高纱线的质量。
四、纤维纺纱
纤维开松后，就需要进行纺纱。
纺纱是将纤维进行加工，使其成为纱线的过程。
在涤棉混纺纱的生产中，常用的纺纱方法有环锭纺和
气流纺。
环锭纺是一种传统的纺纱方法，它通过环锭纺纱机将纤维进行拉伸和扭转，形成纱线。
这种方法可以使纱线更加牢固，适用于制作耐磨性较高的纺织品。
气流纺是一种较新的纺纱方法，它利用高速气流将纤维吹散，并通过旋转的喷嘴将纤维捻合成纱线。
这种方法可以使纱线更加柔软，透气性更好，适用于制作舒适度较高的纺织品。
五、纱线整理
纺纱完成后，纱线需要进行整理。
整理的目的是使纱线更加光滑、均匀，并去除其中的杂质。
整理通常包括浸泡、清洗、染色等工艺。
六、纱线检验
在纱线整理完成后，需要进行检验。
检验的目的是确保纱线的质量符合要求。
常见的检验项目包括纱线的强度、断裂长度、扭力等。
七、纱线包装
纱线检验合格后，需要进行包装。
包装通常采用纸管盘或塑料管盘的形式，以便于运输和储存。
八、成品质检
成品纱线需要进行质检。
质检的目的是确保成品纱线的质量符合要求。
常见的质检项目包括纱线的细度、均匀性、外观等。
以上就是涤棉混纺纱的生产流程。
通过纤维准备、纤维混合、纤维开松、纤维纺纱、纱线整理、纱线检验、纱线包装和成品质检等步骤，可以生产出质量优良的涤棉混纺纱，为纺织行业提供高品质的原材料。
