多功能机用虎钳设计说明书模板
多功能机用虎钳设计说明书

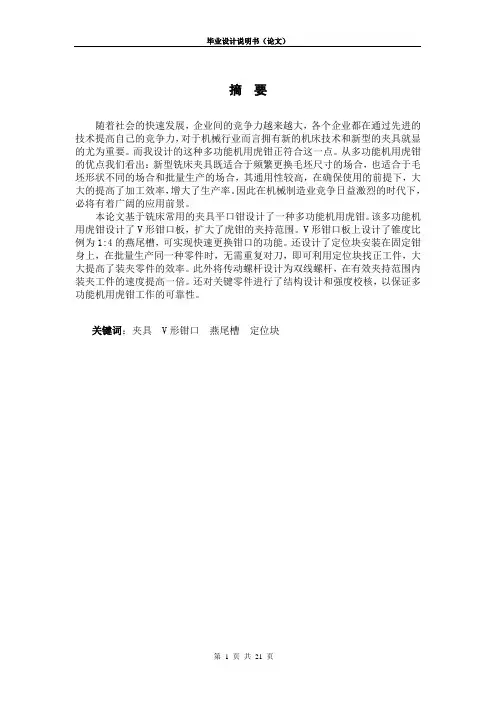

摘要随着社会的快速发展，企业间的竞争力越来越大，各个企业都在通过先进的技术提高自己的竞争力，对于机械行业而言拥有新的机床技术和新型的夹具就显的尤为重要。
而我设计的这种多功能机用虎钳正符合这一点。
从多功能机用虎钳的优点我们看出：新型铣床夹具既适合于频繁更换毛坯尺寸的场合，也适合于毛坯形状不同的场合和批量生产的场合，其通用性较高，在确保使用的前提下，大大的提高了加工效率，增大了生产率。
因此在机械制造业竞争日益激烈的时代下，必将有着广阔的应用前景。
本论文基于铣床常用的夹具平口钳设计了一种多功能机用虎钳。
该多功能机用虎钳设计了V形钳口板，扩大了虎钳的夹持范围。
V形钳口板上设计了锥度比例为1:4的燕尾槽，可实现快速更换钳口的功能。
还设计了定位块安装在固定钳身上，在批量生产同一种零件时，无需重复对刀，即可利用定位块找正工件，大大提高了装夹零件的效率。
此外将传动螺杆设计为双线螺杆，在有效夹持范围内装夹工件的速度提高一倍。
还对关键零件进行了结构设计和强度校核，以保证多功能机用虎钳工作的可靠性。
关键词：夹具 V形钳口燕尾槽定位块目录摘要 (1)目录 (2)1.1课题背景、意义及目的 (3)1.2国内外发展状况 (3)1.3机床夹具发展趋势 (4)1.4本文主要内容 (4)第2章多功能机用虎钳的工艺分析与设计 (5)2.1 多功能机用虎钳的设计方案 (5)2.2 多功能机用虎钳的工作原理 (5)2.2.1 夹具结构及工作原理 (5)2.2.2 V形钳口板的结构及原理 (7)2.2.3 定位块结构及原理 (10)第3章多功能机用虎钳关键零件的设计和强度校核 (11)3.1 多功能机用虎钳关键零件的材料选择 (11)3.3 螺栓的设计和强度校核 (15)3.4 紧固螺钉的设计和强度校核 (16)3.5 固定钳身的结构设计 (18)毕业设计总结........................................... 错误！未定义书签。
机用虎钳说明书
说明书
题 目： 院 （系）： 专 业： 学生姓名： 学 号： 指导教师：
目录
一 拆卸机用虎 钳………………………………………………………………………… 二 分析装配方 案………………………………………………………………………… 三 分析各零件作用、结构及类
型……………………………………………………… 四 绘制零件 图…………………………………………………………………………… 4.1 零件图的作 用…………………………………………………………………………
4.4 合理标注尺寸及偏差
尺寸标注：正确、完整、清晰、合理第标注出组成零件各形体的大 小及相对位置尺寸，即提供制造和检验零件所需的全部尺寸（课本Ｐ 191）
公差：在零件的加工过程中，由于机床精度、刀具磨损、测量误差
等因素的影响，误差是不可避免的，不可能把零件的尺寸做的绝对准
确。为了保证互换性（课本P208），必须将零件尺寸的加工误差限制在
表面粗糙度是衡量零件表面质量的指标之一，对零件的耐磨性、抗 疲劳强度、配合性质、耐腐蚀性和密封性都有直接影响。表面粗糙度数 值越小，则表面越光滑，其加工成本也越高。故在满足零件的使用要求 的前提下，应尽量降低对粗糙度的要求。
A、转盘2 B、底座1 C、丝杠9 D、活动钳体6 E、固定钳座8 F、轴套4 G、钳口板7 详见7张零件图纸
允许的范围内，规定出尺寸的变动量，这个变动量就是尺寸公差，简称
公差。
A、转盘2
B、底座1
C、丝杠9
D、活动钳体6
E、固定钳座8
F、轴套4
G、钳口板7
详见7张零件图纸
4.5 合理标注形状和位置公差
形状公差：为了限制形状误差而设置的，它是指单一实际要素的形
多功能机用虎钳设计说明书
摘要随着社会的快速发展，企业间的竞争力越来越大，各个企业都在通过先进的技术提高自己的竞争力，对于机械行业而言拥有新的机床技术和新型的夹具就显的尤为重要。
而我设计的这种多功能机用虎钳正符合这一点。
从多功能机用虎钳的优点我们看出：新型铣床夹具既适合于频繁更换毛坯尺寸的场合，也适合于毛坯形状不同的场合和批量生产的场合，其通用性较高，在确保使用的前提下，大大的提高了加工效率，增大了生产率。
因此在机械制造业竞争日益激烈的时代下，必将有着广阔的应用前景。
本论文基于铣床常用的夹具平口钳设计了一种多功能机用虎钳。
该多功能机用虎钳设计了V形钳口板，扩大了虎钳的夹持范围。
V形钳口板上设计了锥度比例为1:4的燕尾槽，可实现快速更换钳口的功能。
还设计了定位块安装在固定钳身上，在批量生产同一种零件时，无需重复对刀，即可利用定位块找正工件，大大提高了装夹零件的效率。
此外将传动螺杆设计为双线螺杆，在有效夹持范围内装夹工件的速度提高一倍。
还对关键零件进行了结构设计和强度校核，以保证多功能机用虎钳工作的可靠性。
关键词：夹具 V形钳口燕尾槽定位块目录摘要.................................................. 错误!未定义书签。
目录.................................................... 错误!未定义书签。
课题背景、意义及目的............................. 错误!未定义书签。
国内外发展状况................................... 错误!未定义书签。
机床夹具发展趋势................................. 错误!未定义书签。
本文主要内容..................................... 错误!未定义书签。
第2章多功能机用虎钳的工艺分析与设计.................. 错误!未定义书签。
机用虎钳设计说明书
机用虎钳设计说明书
一、机用虎钳介绍
机用虎钳是安装在机床工作台上，用于夹紧工件，以便进行切削加工的一种通用工具。
规定钳身可安装在机床的工作台上，起机座作用，用扳手转动螺杆，能带动零件作左右移动，因为螺旋线有两个运动：转动和轴向移动，螺杆被轴向固定所以只能转动，轴向移动传递给了螺母，螺母带着固定钳身、钳口板作左右移动起夹紧或松开工件的作用。
二、设计介绍
1、主体部分
主体设计为长400mm ，宽200mm 高180mm ，为一般的小型的机用虎钳，内槽两侧开有开有退位槽，增大虎钳的行程。
考虑到安装要求，左端孔设计为∅30，右端孔设计为∅40。
2、上滑块的设计
上滑块上端有螺纹孔，用于上下滑块的连接，上端弧形的设计方便必要的时候工作人员用手操作。
3、下端滑块的设计
4、丝杠的设计
5、爆炸图与装配图。
机用虎钳装配图及3D造型设计说明书
苏州高等职业技术学校毕业设计（论文）设计课题：机用虎钳装配图及零件加工工艺和数控编程作者姓名：专业名称：所在班级：指导教师：2015.5机电工程系毕业论文任务书一、题目：机用虎钳装配图及零件加工工艺和数控编程二、指导思想和目的要求：认真负责，独立完成此次毕业设计。
通过这个毕业设计，巩固自己所学的理论知识和技能，提高自己的设计计算、绘图、编写能力，在设计中培养自己的能力和独立工作的能力，为以后从事的工作打下一个良好的基础。
三、进度与要求：第一阶段仔细阅读毕业设计任务书，明确设计的要求和任务第二阶段 1.手工绘制零件图2.手工绘制装配图3.熟悉Proe和word等软件4.用Proe创建零件图5.用Proe组装零件创立装配图6.制定主要加工工艺路线7.数控程序编制第三阶段撰写毕业设计说明书。
整理毕业设计资料。
第四阶段准备答辩四、主要参考书及参考资料：[1] 陈立德.机械设计基础. 北京：高等教育出版社, 2004.[2] 凯德设计.精通Pro/ENGINEER 中文野火版. 北京：中国青年出版社, 2007.[3] 诸小丽. CAD/CAM实体造型教程与实训（Pro/ENGINEER版）.北京：北京大学出版社, 2009.[4] 丁淑辉. Pro/Engineer Wildfire4.0基础设计与实践.北京：清华大学出版社, 2008.[5] 张启光.机械制图与计算机绘图.北京:中国铁道出版社,2011.[6] 胡仁喜．张乐乐, 路纯红．Pro／ENGINEER应用教程[M].北京清华大学出版社，2007[7] 陈国聪．CAD/CAM应用软件—PRO/ENGINEER训练教程[M]. 北京：高等教育出版社，2003[8] 邓根清、陈义庄．机械制造基础[M]. 北京：中国林业出版社北京希望电子出版2006班级：专业：学生：指导教师：摘要在机械制造中，工件在机床上进行加工时，应保证工件相对于刀具及切削运动，处于一个正确的空间位置；对于批量生产，还应保证整批工件在同一加工工位上，所占据空间位置不变。
虎钳___数控编程与加工课程设计说明书
数控技术与编程课程设计说明书—虎钳的设计专业名称：机械电子工程班级：机电1241姓名：李东生黄泳淞王喜胜学号：28 24 22指导教师：职称：目录一、设计目的和要求---------------------------------------------------------------------------------------- 41.设计目的---------------------------------------------------------------------------------------------- 42.设计要求---------------------------------------------------------------------------------------------- 4二、总体方案的拟定---------------------------------------------------------------------------------------- 51.组员分工设计---------------------------------------------------------------------------------------- 52．使用的软件 ----------------------------------------------------------------------------------------- 53.方案的设计------------------------------------------------------------------------------------------- 51）总体分析 -------------------------------------------------------------------------------------- 52）方案------------------------------------------------------------------------------------------- 6三、虎钳底座的数控加工工艺及编程说明 ----------------------------------------------------------- 71. 虎钳底座的零件图工艺分析 ------------------------------------------------------------------- 71)零件图样---------------------------------------------------------------------------------------- 72. 加工工艺分析 -------------------------------------------------------------------------------------- 91.编程原点的确定 ------------------------------------------------------------------------------ 92. 制度加工方案及加工路线 ---------------------------------------------------------------- 93.工件的定位、装夹与刀具的选用--------------------------------------------------------------- 91）工件的定位及装夹-------------------------------------------------------------------------- 94.制定加工工艺卡------------------------------------------------------------------------------------ 115.编写加工程序--------------------------------------------------------------------------------------- 14四、滑块的数控加工工艺及编程说明----------------------------------------------------------------- 191.滑块的零件图工艺分析 -------------------------------------------------------------------------- 191)零件图样--------------------------------------------------------------------------------------- 192)精度分析--------------------------------------------------------------------------------------- 212.加工工艺分析--------------------------------------------------------------------------------------- 221）编程原点的确定---------------------------------------------------------------------------- 222.）制度加工方案及加工路线-------------------------------------------------------------- 222）制度加工方案及加工路线 --------------------------------------------------------------- 223.工件的定位、装夹与刀具的选用-------------------------------------------------------------- 221）工件的定位及装夹------------------------------------------------------------------------- 222）编程原点的确定------------------------------------------------------------------------- 223）对刀点和换刀点的选择 ------------------------------------------------------------------ 234）确定毛坯种类：---------------------------------------------------------------------------- 235）刀具的选用 ---------------------------------------------------------------------------------- 234.制定加工工艺卡------------------------------------------------------------------------------------ 245.编写加工程序--------------------------------------------------------------------------------------- 27五、丝杠的数控加工工艺及编程说明----------------------------------------------------------------- 311.丝杠的零件图工艺分析 -------------------------------------------------------------------------- 311）．零件图样 ---------------------------------------------------------------------------------- 312）.精度分析------------------------------------------------------------------------------------ 323）.确定毛坯种类： -------------------------------------------------------------------------- 324）．刀具的选择：---------------------------------------------------------------------------- 321）.选择数控机床及数控系统-------------------------------------------------------------- 332）.制作加工方案及加工路线-------------------------------------------------------------- 331）.工件的定位、装夹 ----------------------------------------------------------------------- 332）.编程原点的确定 -------------------------------------------------------------------------- 343）.对刀点和换刀点的选择----------------------------------------------------------------- 341).主轴转速（n） ----------------------------------------------------------------------------- 352).进给速度 ------------------------------------------------------------------------------------- 353).被吃刀量 ------------------------------------------------------------------------------------- 35 六．其它零部件--------------------------------------------------------------------------------------------- 42七.总装配图-------------------------------------------------------------------------------------------------- 46八、爆炸图 --------------------------------------------------------------------------------------------------- 47九. 设计心得 ------------------------------------------------------------------------------------------------ 48十. 参考资料 ------------------------------------------------------------------------------------------------ 49一、设计目的和要求1.设计目的通过数控编程与加工课程设计，掌握利用所说学知识对被加工工件进行数控加工工艺分析、编制加工程序及确定加工方法等设计过程、内容、方法及手段。
机用虎钳设计计划书
漳州职业技术学院机械与自动化工程系Auto CAD课程设计任务书专业：班级：学生：题目：指导教师：设计日期年月日至年月日一、设计目的1、综合运用“计算机绘图”课程和其他先修课程的知识和操作技能，绘制综合性较强的装配图，进一步巩固、加深和拓宽所学的知识。
2、通过“计算机绘图”课程设计，进一步熟悉计算机绘图常用的命令，掌握块、带属性的块、外部引用的插入方法，以及如何由零件图拼接组装装配图的技能和方法。
3、通过装配图的绘制，进一步巩固所学的知识，为后续课程的学习打下良好的基础，也为在今后的工作中应用计算机绘图作基本技能的训练。
二、设计课题及步骤(一)装配图的相关知识1、装配图的形成及内容（1）装配图的形式1）在新设计或测绘装配体时，要求画出装配图，用来确定零件的结构、形状、相对位置、工作原理、连接方式和传动路线等，以便在图上判别、校对各零件草图零件的结构是否合理，装配关系是否正确、可行等，这类装配图，要求把各零件的结构、形状尽可能地表达完整、基本上能根据它画出各零件的零件图。
2）当加工好的零件进行装配时，用来指导装配工作能顺利地进行的装配图，这种装配图着重要表明各零件之间的相互关系装配关系，而对每个零件的结构、对同装配无关的尺寸，没有特别要求。
3）只表示机器的安装关系及各部件之间相对位置的装配图，各种装配图，只要求画出各部件的外形。
（2）装配图的内容1）一组视图用来表达装配体的结构、形状及装配关系。
2）必要的尺寸标注出表示装配性能、规格及装配、检验、安装时所需的尺寸。
3）技术要求用符号或文字注写装配体在装配、试验、调整、使用的要求、规则、说明等。
4）零件的序号和明细表组装配体的每一个零件，按顺序编上序号，并在标准题栏上方列出名细表，表中注明各零件的名称、数量、材料等，以便于读图及进行生产准备工作。
5）标题栏注明装配体的名称、图号、比例及责任者的签名和日期等。
2、装配体的表达方法（1）主视图一般将装配体的工作位置作为选取主视图的位置，以最能反映装配的装配关系、传动路线、工作原理及结构的方向作为画主视图的投影方向。
机用虎钳设计说明书
机用虎钳设计说明书
一、产品概述
虎钳是一种多功能的工具。
它主要用于卡紧、拆解和紧固螺丝或应力
件的螺纹，可以在宽幅的游标刻度上滑动，并用来调整螺纹直径或螺纹深度。
因为虎钳的结构设计简单，使用方便，并且可以在较窄的空间中安装。
因此，它是电子设备维护的重要工具。
二、虎钳的特性
1.减少功率消耗：减少工具和物件相互摩擦的力量，实现节能。
2.防止损坏：由于虎钳采用自锁设计，在运行过程中能够有效防止紧
固件的松动，从而减少紧固件损坏的可能性。
3.减少维护时间：由于虎钳可以同时控制多个紧固件，可以减少维护
时间。
4.简单的操作：虎钳简单易操作，只需要运行旋钮即可完成紧固件的
紧固或拆卸，不需要用力即可紧固紧固件。
三、虎钳的结构设计
1.锁紧手柄：内置自锁安全开关，防止频繁的拆卸和安装紧固件时锁
紧手柄意外松开；
2.中间轴：由钢制制成，防止紧固件由于电磁共振而发生跳动；
3.动力部件：内装有高压电机和减速机，保证虎钳的扭矩和精准度；
4.精准型游标：内装有精确的刻度，可以调整精准的紧固件；
5.开关：采用双绞线设计，安装简单，实现便捷的拆卸和安装。
