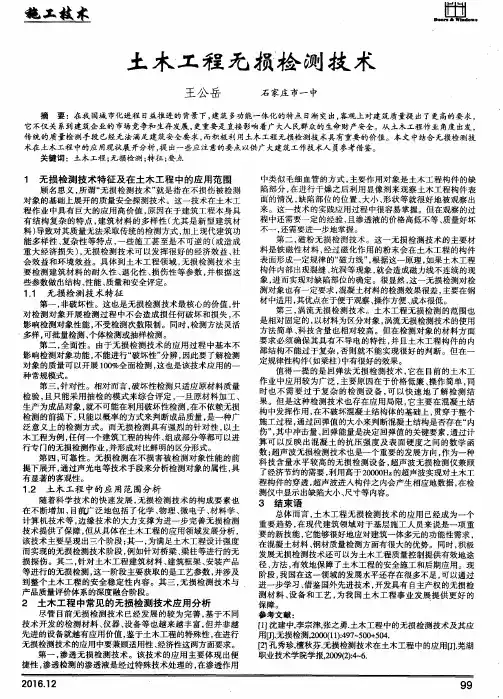

土木工程无损检测技术

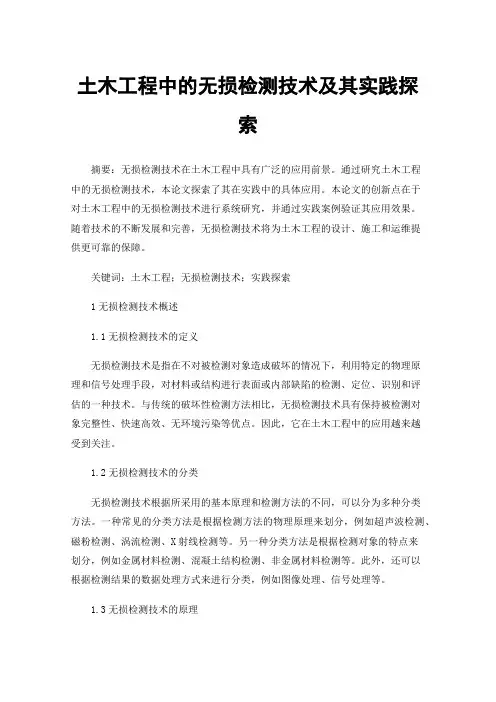

土木工程中的无损检测技术及其实践探索
土木工程中的无损检测技术及其实践探索摘要：无损检测技术在土木工程中具有广泛的应用前景。
通过研究土木工程中的无损检测技术，本论文探索了其在实践中的具体应用。
本论文的创新点在于对土木工程中的无损检测技术进行系统研究，并通过实践案例验证其应用效果。
随着技术的不断发展和完善，无损检测技术将为土木工程的设计、施工和运维提供更可靠的保障。
关键词：土木工程；无损检测技术；实践探索1无损检测技术概述1.1无损检测技术的定义无损检测技术是指在不对被检测对象造成破坏的情况下，利用特定的物理原理和信号处理手段，对材料或结构进行表面或内部缺陷的检测、定位、识别和评估的一种技术。
与传统的破坏性检测方法相比，无损检测技术具有保持被检测对象完整性、快速高效、无环境污染等优点。
因此，它在土木工程中的应用越来越受到关注。
1.2无损检测技术的分类无损检测技术根据所采用的基本原理和检测方法的不同，可以分为多种分类方法。
一种常见的分类方法是根据检测方法的物理原理来划分，例如超声波检测、磁粉检测、涡流检测、X射线检测等。
另一种分类方法是根据检测对象的特点来划分，例如金属材料检测、混凝土结构检测、非金属材料检测等。
此外，还可以根据检测结果的数据处理方式来进行分类，例如图像处理、信号处理等。
1.3无损检测技术的原理无损检测技术的原理基于物理学和工程力学的基本原理，利用材料或结构的声、电、磁、热等特性来检测和评估缺陷。
不同的无损检测技术采用不同的原理进行检测。
例如，超声波检测利用超声波在材料中的传播特性来探测材料内部的缺陷；磁粉检测利用磁性材料吸附在表面缺陷上的特性来检测表面缺陷。
通过合理选择和应用不同的无损检测技术，可以准确地获取结构的缺陷信息，并对结构的健康状况进行评估。
2无损检测技术在土木工程中的应用2.1桥梁领域的应用案例桥梁作为连接两个地理地段的重要交通设施，承载着巨大的工程需求和安全风险。
因此，在桥梁建设和维护过程中，无损检测技术的应用显得尤为重要。
土木工程无损检测技术
随着科 学技术 的快速发 展 ， 无损 检测技 术的构成 要素也
中类似 毛细血 管的方式 ， 主要 作用对象 是土木工 程构件 的缺 陷部分 ， 在进行干 燥之后利用 显像剂来 观察土木 工程构件表 面 的情况 ， 缺 陷部位 的位置 、 大小 、 形状 等就很好地被 观察 出 来 。这一技术 的实践应用 过程中很容易掌握。但在观察 的过 程 中还需要一定 的经验 ， 且渗透液 的价格高低不等 、 质量好坏 不一 ， 还需要进一步地掌握 。 第二， 磁粉无 损检测 技术 。这 一无 损检 测技术 的主要材 料 是铁磁性 材料 ， 经过 磁化作用 的粉末会在 土木工程 的构件 表面形成一定规律 的“ 磁力线” ， 根据这一原理 ， 如果土木工程 构件 内部 出现裂缝 、 坑洞等现象 ， 就会造 成磁力线不连续的现 象， 进而 实现对 缺陷部位的确定 。很显然 ， 这一无损检测对检 测对象 也有 一定要求 ， 混凝 土材 料的检测效果很差 ， 主要在钢 材 中适用 ， 其优点在于便于观察、 操作方便 、 成本很低 。 第三， 涡流无损 检测技术 。土木工 程无损检 测的范 围也 是相对 固定 的 ， 以材料 为区分对 象 ， 涡流无损 检测 技术 的使 用 方 法简单 、 科技 含量也相对 较高 。但 在检测对象 的材料方 面 要求 必须确保其 具有不 导电 的特性 ， 并 且土木工 程构件 的内 部结 构不能 过于复杂 ， 否则 就不能实现 很好 的判 断。但在一 定规律性构件（ 如梁柱 ） 中有很好的效果。 值得一 提 的是 回弹法元 损检测技 术 ， 它在 目前 的土木 工 作业 中应用较 为广泛 ， 主要原 因在于价格低 廉 、 操作简单 ， 同 时 也不 需要 过 于复 杂 的检 测设 备 ， 可 以快 速地 了解 检测 结 果 。但 是这种检 测技术也存 在应用局 限 ， 它主要在混 凝土结 构 中发挥作用 ， 在不破坏混凝土结构体 的基础上 ， 贯穿 于整个 施工过程 ， 通过 回弹值 的大小来判断混凝 土结构是 否存 在“ 内 伤” ， 其 中冲击量 、 回弹能量是决定 回弹值 的关键要素 ， 通过计 算 可 以反 映出混 凝土 的抗压 强度 及表 面硬度 之 间的数学 函 数； 超声 波无损 检测技术也是一个重要 的发展方 向 ， 作为一种 科 技含量 水平较 高的无损检 测设备 ， 超声波 无损检测 仪兼顾 了经济节 约的需要 ， 利用高于 ２ ０ ０ ０ ０ Ｈ ｚ 的超声 波实 现对土木工 程 构件 的穿透 ， 超声 波进 入构件之 内会产生相应地数据 ， 在检 测仪 中显示 出缺陷大小、 尺寸等内容。
土木工程无损检测技术研究
土木工程无损检测技术研究土木工程无损检测技术是指通过各种物理方法对土木结构进行检测和评估的技术手段。
相比传统的破坏性检测方法，无损检测技术具有无损伤、全面、快速、准确等优点，在土木工程领域得到了广泛的应用。
本文将从无损检测技术的分类、应用案例以及发展趋势等方面进行探讨。
一、无损检测技术的分类无损检测技术可分为多种类型，例如超声波检测、射线检测、电磁检测、红外热像检测、地质雷达检测等。
这些技术大都基于不同的物理原理，能够对土木结构内部的缺陷、裂纹、锈蚀等进行准确的检测和评估。
1. 超声波检测技术超声波检测技术是应用超声波在材料中传播和反射的原理，通过检测超声波在材料内部的传播速度和幅度变化来判断材料的质量和结构完整性。
该技术可用于检测土木结构中的裂纹、腐蚀、松散等缺陷。
2. 射线检测技术射线检测技术主要包括X射线和γ射线检测。
它们利用射线在物质中的吸收和散射特性，通过测量射线通过材料的削弱程度来判断材料的密度和缺陷情况。
这种技术常用于检测土木结构中的裂纹、孔洞、异物等。
3. 电磁检测技术电磁检测技术主要利用材料对电磁波的吸收、反射和传播特性，通过测量电磁波的相互作用来判断材料的性质和缺陷。
该技术常用于检测土木结构中的腐蚀、裂纹等问题。
4. 红外热像检测技术红外热像检测技术利用物体的热辐射特性，通过测量物体发出的红外辐射热图来判断物体的缺陷和异常情况。
该技术常用于检测土木结构中的墙体渗漏、热损失等问题。
5. 地质雷达检测技术地质雷达检测技术是一种应用雷达原理进行地下探测的技术。
它利用电磁波在地下不同介质中传播的特性，通过测量地下介质的反射和散射信号来判断地下结构的分布情况。
该技术常用于检测地下管道、坑洞等。
二、无损检测技术的应用案例无损检测技术在土木工程领域有着广泛的应用。
下面将介绍几个常见的应用案例。
1. 桥梁结构检测桥梁是土木工程中非常重要的结构，其安全性直接关系到行车的安全。
无损检测技术可以帮助工程师对桥梁的承载能力、腐蚀情况、裂纹情况等进行全面的评估，提早发现潜在的问题。

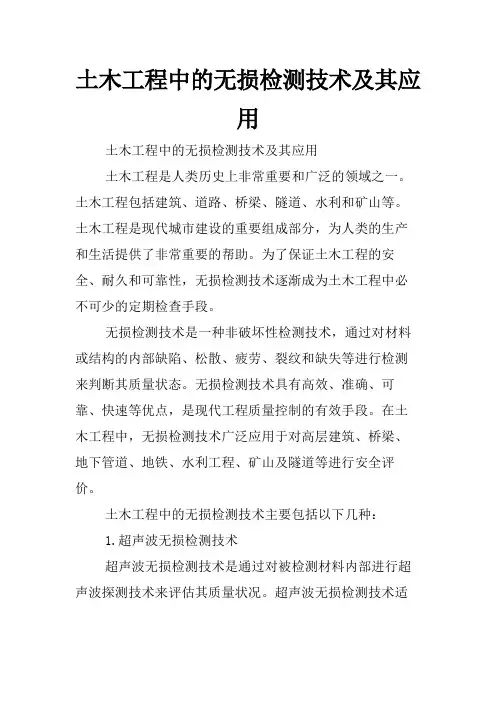

土木工程中的无损检测技术及其应用
土木工程中的无损检测技术及其应用土木工程中的无损检测技术及其应用土木工程是人类历史上非常重要和广泛的领域之一。
土木工程包括建筑、道路、桥梁、隧道、水利和矿山等。
土木工程是现代城市建设的重要组成部分，为人类的生产和生活提供了非常重要的帮助。
为了保证土木工程的安全、耐久和可靠性，无损检测技术逐渐成为土木工程中必不可少的定期检查手段。
无损检测技术是一种非破坏性检测技术，通过对材料或结构的内部缺陷、松散、疲劳、裂纹和缺失等进行检测来判断其质量状态。
无损检测技术具有高效、准确、可靠、快速等优点，是现代工程质量控制的有效手段。
在土木工程中，无损检测技术广泛应用于对高层建筑、桥梁、地下管道、地铁、水利工程、矿山及隧道等进行安全评价。
土木工程中的无损检测技术主要包括以下几种：1.超声波无损检测技术超声波无损检测技术是通过对被检测材料内部进行超声波探测技术来评估其质量状况。
超声波无损检测技术适用于混凝土结构、钢结构、天然岩石、水泥砌块等材料的质量评估，可以很好地评估缺陷、损伤、裂纹等问题。
2.磁粉探伤技术磁粉探伤技术是一种细节和表面缺陷检测的工艺，主要用于检测钢结构上的裂纹和缺陷。
这种无损检测技术利用磁场和磁粉来探测被检测材料中的磁性缺陷，如疲劳裂纹、断口和气泡等问题。
磁粉探伤技术主要适用于工业领域和海洋建筑等领域。
3.渗透检测技术渗透检测技术是一种基于液体渗透非破坏性检测方法，主要用于检测轻微的表面开裂和孔洞等问题，通常应用于混凝土和不锈钢等材料。
这种无损检测技术可以检测到非常小的表面缺陷，并且是绿色无污染的技术。
4.红外热像技术红外热像技术是利用热线摄像机对目标物的红外辐射进行扫描和感应，进而确定该物体的温度分布、热传递、湿度等情况。
红外热像技术适用于建筑表面、建筑物保温和地下管道漏水等领域，可以帮助提高建筑物的维护管理水平。
5.电化学技术电化学技术是一种通过电化学反应来定量测量钢筋的腐蚀状态的技术，可以评估钢筋的腐蚀状况。
中国土木工程无损检测技术的发展
现状分析
b.应用范围方面：虽然中国在无损检测技术的应用范围正在不断扩大，但在 一些重要领域和复杂结构方面，还需要进一步加强应用和实践。
现状分析
c.标准化和规范化方面：虽然中国已经制定了一些无损检测技术的标准和规 范，但在完善性和执行力度方面，还需要进一步加强。
结论
结论
总的来说，中国土木工程无损检测技术的发展已经取得了显著的成果，但仍 面临着一些问题和挑战。未来，需要加强技术创新、应用拓展、标准化和规范化 等方面的发展，以提高无损检测技术的水平和应用范围，更好地保障土木工程的 质量和安全。同时，还需要加强与国际的交流和合作，引进和吸收国外先进的技 术和经验，以推动中国土木工程无损检测技术的快速发展。
发展历程
2、经济发展：随着中国经济的快速发展，基础设施建设规模不断扩大，对工 程质量的要求也越来越高，无损检测技术的应用成为保障工程质量的重要手段。
发展历程
3、技术进步：随着科技的不断进步，无损检测技术的准确性和可靠性不断提 高，使得其在土木工程中的应用越来越广泛。
现状分析
现状分析
1、无损检测技术在实际应用中的效果、问题和挑战： 无损检测技术在土木工程中的应用已经取得了显著的成果，如在桥梁检测中 发现了许多潜在的缺陷和隐患，避免了工程事故的发生。然而，在实际应用中也 存在一些问题和挑战，如检测精度不高、检测速度较慢、检测成本较高等。
超声波无损检测技术的应用与发展
可以用来检测汽车零部件的制造质量和安全性能；在船舶领域，可以用来检 测船体结构的安全性和可靠性；在电力领域，可以用来检测变压器、管道等设备 的无损状态；在化工领域，可以用来检测化工设备的制造质量和安全性。
超声波无损检测技术的应用与发展
总的来说，超声波无损检测技术的发展前景广阔，未来发展方向主要有以下 几个方面。首先，随着科技的不断进步，超声波无损检测技术的精度和效率将会 得到进一步提升。其次，超声波无损检测技术的设备将会更加智能化、自动化和 便携化，使得检测过程更加方便快捷。
无损检测技术在土木工程中的应用
无损检测技术在土木工程中的应用随着科技的不断进步，无损检测技术在土木工程领域的应用越来越广泛。
无损检测技术是一种非破坏性的测试方法，能够通过对物质进行无损的测试和分析，从而评估其质量和完整性。
这种技术可以帮助工程师在施工前、施工中和施工后进行准确的检测和评估，确保土木工程的安全和质量。
首先，无损检测技术在土木工程中可以用于检测混凝土结构的质量。
混凝土结构在土木工程中扮演着重要的角色，如建筑、桥梁、水坝等。
然而，由于混凝土结构隐藏在地下或深处，传统的检测方法通常无法准确判断其完整性和质量。
使用无损检测技术，工程师可以通过超声波、红外线等方法对混凝土结构进行扫描和分析，从而检测出潜在的裂缝、空洞或其他缺陷，及时采取措施进行修复或强化。
其次，无损检测技术可应用于钢材的检测。
在土木工程中，钢材是一种常用的建筑材料，如钢桥、钢结构等。
然而，钢材的质量问题可能会对土木工程的安全性产生严重的影响。
通过使用无损检测技术，工程师可以对钢材进行超声波检测，以识别并评估存在的缺陷或腐蚀。
这样，可以及时发现并处理可能导致事故的问题，确保工程的稳定性和安全性。
此外，无损检测技术在土木工程中还可以用于地基的检测。
地基是土木工程中的重要组成部分，其质量和稳定性直接影响到整个建筑物的安全性。
使用无损检测技术，工程师可以通过地震波、雷达等方法对地下土层的密度、含水量、坚固程度等进行检测和分析。
这种无损检测技术能够帮助工程师在地基施工前确定地质情况，制定相应的施工方案，减少地基沉降、决堤等问题的风险。
此外，在土木工程中还可以利用无损检测技术对桥梁、隧道、水坝等大型结构进行监测和评估。
这些大型结构通常受到复杂的力学环境和自然环境的影响，因此对其进行定期的检测和评估非常重要。
使用无损检测技术，工程师可以在不破坏结构的情况下，通过应力测量、振动分析等方法对结构的完整性和安全性进行评估。
这种技术可以提供一个综合性的结构健康评估，帮助工程师采取必要的维修措施，延长结构的使用寿命。
土木工程无损检测技术研究
土木工程无损检测技术研究随着社会发展和科技进步，土木工程建设的规模和复杂程度不断增加。
无损检测技术因其精度高、速度快、不破坏材料等特点，成为了在土木工程中不可或缺的手段之一。
本文将介绍土木工程无损检测技术的基本原理、应用领域和未来发展方向。
一、土木工程无损检测技术的基本原理无损检测技术是指在不破坏被检测材料性能及结构完整性的情况下，通过一系列非破坏性、无接触、不污染的手段对材料进行检测和评价的技术。
在土木工程中，常用的无损检测技术包括超声波检测、射线检测、磁粉检测、涡流检测、声发射检测、热像检测等。
其中，超声波检测是应用最广泛的无损检测技术之一。
其原理是利用超声波在材料中的传播特性，通过测量超声波在材料中的传播时间、幅度和反射等特征，来识别材料中的缺陷、裂纹、孔洞等问题。
射线检测则是通过射线对材料进行照射，然后利用影像设备采集射线影像，来检测材料中的缺陷、裂纹和结构等问题。
磁粉检测和涡流检测则是通过磁性和电磁学原理，来探测材料中的裂纹、缺陷、腐蚀等问题。
声发射检测则是通过检测被测材料在受到外力后发出的微弱信号，来判断材料中的结构、性能和耐久性等问题。
热像检测则是利用红外线辐射特性，来测量材料表面温度分布，从而判断材料的缺陷和问题。
二、土木工程无损检测技术的应用领域土木工程无损检测技术在很多领域都有着广泛的应用。
下面列举几个常见的应用领域：1、混凝土结构的检测：混凝土结构是土木工程中常用的建筑材料，其质量和强度的保障至关重要。
超声波检测和射线检测可以检测混凝土中的裂纹、气泡、空洞等问题，来保证混凝土结构的质量和安全性。
2、桥梁的检测：桥梁是城市交通的重要组成部分，其安全性和稳定性对于交通的通畅和人民的安全至关重要。
无损检测技术可以检测桥梁中的裂纹、疲劳、腐蚀等问题，来保证桥梁的安全和稳定。
3、隧道的检测：隧道的施工和维护对于城市的发展和交通的畅通非常重要。
无损检测技术可以检测隧道中的裂缝、变形、水渗漏等问题，来保证隧道的安全和顺畅。
土木工程中的无损检测技术及其应用
土木工程中的无损检测技术及其应用无损检测技术是土木工程中重要的一项技术，它可以在不破坏构件完整性的情况下，对构件的质量、性能等进行评估和检测。
这种技术的应用范围非常广泛，可以用于建筑物、桥梁、隧道、港口、铁路、道路等各种土木工程项目的施工、维护和检修中。
无损检测技术的主要目的是通过使用一系列非破坏性的测试方法，对构件的内部和表面进行检测，以评估其质量和性能。
这些测试方法包括超声波检测、磁粉探伤、液体渗透检测、射线检测和红外热像检测等。
这些方法可以检测出构件中的缺陷、裂纹、腐蚀等问题，从而及时采取措施进行修复或更换。
超声波检测是一种常用的无损检测技术，它利用超声波在材料中的传播特性来检测构件中的缺陷。
通过测量超声波的传播时间和幅度变化，可以确定构件中的缺陷位置和尺寸。
这种方法可以用于检测混凝土中的空洞、裂缝以及钢筋的锈蚀情况。
磁粉探伤是一种常用的金属材料表面缺陷检测方法，它利用磁力线和磁粉的相互作用来检测构件表面的裂纹和缺陷。
通过将磁粉涂覆在构件表面，当有磁力线通过时，磁粉会在缺陷处形成聚集，从而可以观察到缺陷的位置和形状。
这种方法可以用于检测钢结构中的焊接缺陷和裂纹。
液体渗透检测是一种用于检测构件表面缺陷的方法，它利用液体渗透到缺陷中的原理来检测缺陷。
首先，在构件表面涂覆一层渗透剂，然后将其擦拭掉，再涂覆一层显像剂。
如果构件表面有缺陷，液体渗透剂会渗透到缺陷中，然后显像剂会使缺陷显现出来。
这种方法可以用于检测混凝土中的裂缝和表面缺陷。
射线检测是一种用于检测构件内部缺陷的方法，它利用射线的穿透能力来检测构件内部的缺陷。
通过将射线照射到构件上，然后利用感光材料记录射线通过构件时的衰减情况，可以确定构件内部的缺陷位置和形状。
这种方法可以用于检测钢结构中的焊接缺陷和内部裂纹。
红外热像检测是一种用于检测构件热分布和热损失的方法，它利用红外热像仪来记录构件表面的热辐射情况。
通过观察热辐射的变化，可以确定构件中的热分布和热损失情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
回
弹
仪
• 回弹仪的分类： 按冲击能量大小分为:
– 重型回弹仪 – 中型回弹仪 – 轻型回弹仪；
按示值系统的读数方式分为:
– 指针直读式 – 数显式 – 自动记录式；
回弹仪的构造及 工作原理
E=1/2×KL2 K—弹击弹簧的刚度785.0N/m； L—弹击拉簧工作时拉伸长度0.075m。 R=L’/L×100 R—回弹值； L’—弹击锤向后弹回的距离； L—冲击前弹击锤距弹击杆的距离。
4、回弹法在我国的应用现状： 通过对仪器测试性能、测强影响因素、 现场测试技术、数据处理方法和构件强度推 定方法等的研究，提出了具有我国特色的回 弹仪标准状态和考虑混凝土碳化深度的测强 曲线，测强相对误差基本控制在±15%以内。 现行技术规程： 《回弹法检测混凝土抗压强度技术规程》 （JGJ/T 23-2011) 《混凝土回弹仪》（JJG 817-93）
若干混凝土结构无损检测方法 简介
回弹法检测混凝土抗压强度
1、回弹法的定义： 利用回弹仪检测普通混凝土结构、构 件抗压强度的方法简称为回弹法。 2、回弹法检测混凝土抗压强度的特点： 仪器简单、操作方便、经济迅速和具 有一定的测试精度；但回弹仪所测得的回 弹值只代表混凝土表层的质量，所以回弹 法要求混凝土构件的表面质量与内部质量 一致。
• 测强曲线：
统一曲线 专用曲线 地区曲线
• 测区混凝土强度的修正：
1、与测强曲线的使用条件差异较大时 用同条件试件或混凝土芯样（≥ 6个） 2、混凝土强度的修正采用修正量法：
tot fcor,m f
c cu,m0
f
c cu,i1
f
c cu,i 0
tot
• 混凝土强度计算
1、计算结构或构件的测区混凝土强度平均
• 碳化及龄期 碳化对回弹值有显著的影响，而对混凝土 的强度则影响不大，因此，碳化对回弹法检测 混凝土强度有显著的影响，在我国规程中，考 虑了碳化的影响。龄期的影响包括在碳化的影 响中。 • 模板 符合《混凝土结构工程施工质量验收规范》 （GB 50204—2002）的模板对回弹法测强没有 显著影响。 • 泵送混凝土 泵送混凝土掺入了引气型泵送剂、砂率较 大、石子粒径较小、坍落度大，对回弹法测强 有一定影响，应加以修正。
回弹法检测混凝土强度方法概要
一、回弹仪的要求 1、可为数字式，也可为指针直读式 2、应有产品合格证和检定合格证 3、处于标准状态 4、数字式回弹仪应带有指针直读系统，数 字显示的回弹值与指针直读示值相差不应 超过1 5、使用的环境温度：-4～40℃
现场检测的规定
• 完整的资料 • 结构和构件的数量
– 混凝土中钢筋半电池电位测定
混凝土的他检测方法
• 混凝土受荷历史的检测方法：声发射法 • 混凝土的含水量的检测：
– 电学法：电阻法、电容率法 – 中子法：中子含水量测定法、中子活化分析法 – 其他方法：微波吸收法、核磁共振法
• 混凝土构筑物的埋入深度：声速法（冲击 弹性波法）（如桩基的低应变检测法）
• 其他行业的有关规程：
– 《公路路基路面现场测试规程 》JTG E60-2008
• 回弹仪测定水泥混凝土强度试验方法 （T0954-1995） • 超声回弹法测定路面水泥混凝土抗弯强度试验方法（T0955-1995） • 射钉法快速检验水泥混凝土强度的试验方法（T0956-1995）
– 《水工混凝土试验规程》SL352-2006
A、单个检测 B、批量检测：≥ 30%且≮ 10件
• 测区要求：
1、 ≮3m的构件，测区数≮10；测区数最少≮5； 2、相邻两测区的间距应控制在2m以内，距边缘不宜大于 0.5m，且不小于0.2m； 3、测区面积宜控制在0.04m2； 4、弹击时会产生颤动的薄壁、小型构件应设臵支撑固定； 5、测试面的要求。
超声回弹综合法检测混凝土强度
1、超声回弹综合法的定义： 利用超声波脉冲速度和回弹值同混凝土强度建立关系，检 测混凝土强度的方法。 2、超声回弹综合法的特点： 与单一的回弹法或超声法相比，超声回弹综合法可减少龄 期和含水量的影响，弥补相互不足，提高测试精度。 3、现行技术规程 《超声回弹综合法检测混凝土强度技术规程》（CECS 02:2005) 《混凝土超声波检测仪》（JG/T 5004-92） 《混凝土超声检测仪检定规程》（ JJG(交通) 070-2006 ） 《混凝土回弹仪》（JJG 817-93）
1、检测结构、构件混凝土强度值； 2、检测结构、构件混凝土内部缺陷（如裂缝、 孔洞和不密实区、结合面质量、损伤层等）； 3、检测几何尺寸（如钢筋位臵、保护层厚度、 板面或墙面厚度等）； 4、混凝土的匀质性和其他性质的检测；
按检测对结构、构件是否造成破损分为： 1、非破损检测方法 如回弹法、超声法、超声-回弹综合 法、磁测法、电测法、电磁波法、射线 法等。 2、半破损检测方法 如钻芯法、拔出法、射钉法、拔脱法 等。
• 回弹值测量
1、测点在测区内均匀分布 2、相邻两测点净距不宜小于20mm 3、同一测点只应弹击一次 4、每一测区记取16个回弹值
• 碳化深度值测量：
1、 ≥30%测区数测碳化深度值 2、在测区表面形成15mm的孔洞 3、用1~2%酚酞酒精溶液测定（精确至0.5mm）
数据处理
• 回弹值计算：
测区平均回弹值 非水平方向修正 检测面为浇筑表面或底面的修正
• • • • • 回弹法检测混凝土抗压强度 射钉法检测混凝土强度 超声法检测混凝土抗压强度和均匀性 混凝土芯样强度试验 ……
– 《钻芯检测离心高强混凝土抗压强度试验方法 》GB/T 194962004
混凝土的动态特性的检测
• 声速法
– 超声法 – 冲击波法
• 共振法
– 纵向共振 – 挠曲共振 – 扭曲共振
• 声速法
– 超声法 – 冲击弹性波法
• 放射线法
– X-射线法 – γ-射线法
• 电磁波法
– 雷达波法
• 热学方法
– 红外热像法
现行有关混凝土厚度及内部缺陷 检测的标准
• 《超声法检测混凝土缺陷 技术规程》 CECS 21-2000 • 《公路路基路面现场测试规程 》JTG E60-2008
– 短脉冲雷达测定路面厚度试验方法 （T0913 - 2008 ）
回弹仪检测混凝土强度的影响因素
• 原材料 1、水泥 用于普通混凝土的通用水泥及同一水泥品种不同强度 等级、不同水泥用量对回弹法影响，在考虑了碳化深度 的影响条件下，可以不考虑。 2、细骨料 符合（JGJ/T52)规定的细骨料对回弹法测强没有显 著影响。 3、粗骨料 国外一般认为粗骨料品种、粒径及产地均有影响； 国内看法尚不统一，有人认为石子的品种有影响。在制 定地区曲线时，可结合具体情况酌定。
• 外加剂 普通混凝土中掺与不掺非引气性外加剂对 回弹法测强影响不显著。 • 成型方法 只要混凝土基本密实，手工插捣与机械振 捣对回弹法测强无显著影响。但离心法、真空 法、压浆法等成型工艺方法有影响。 • 养护方法及湿度 自然养护或蒸汽养护后7天以上无显著差 异。表面湿度有显著的影响。测试时表面要求 处于风干状态。
• 敲击法
现行有关混凝土动态特性检测的标准
• 《普通混凝土长期性能和耐久性能试验方 法标准》GB/T50082-2009
– 动弹性模量试验
• 《混凝土结构试验方法标准》GB/T501522012
– 结构监测和动力测试
• 《水工混凝土试验规程》SL352-2006
– 混凝土（砂浆）动弹性模量试验
混凝土的厚度及内部缺陷的检测
值和标准差 2、确定结构或构件的混凝土强度推定值 3、对按批量检测的构件，当该批构件混凝 土强度标准差出现下列情况时，则该批构 件应全部按单个构件检测： a、当该批构件混凝土强度平均值小于 25Mpa，且标准差大于4.5Mpa时。 b、当该批构件混凝土强度平均值不小于 25Mpa，且标准差大于5.5Mpa时。
混凝土强度的检测
• 打击法：
– 表面硬度法：下落式（弹簧式、旋转式）锤击、活 塞钢球打击法； – 回弹法
•
局部破损法：
– – – – – 射钉法：射钉枪法、温泽针法等 拔出法：先装拔出法、后装拔出法和后锚固法等 钻芯法 局部压缩法 拔脱法
•
综合法：
– 超声回弹综合法
现行有关混凝土强度检测的标准
• 《回弹法检测混凝土抗压强度技术规程 》JGJ/T 23-2011 • 《后锚固法检测混凝土抗压强度技术规程 》JGJ/T 208-2010 • 《超声回弹综合法检测混凝土抗压强度技术规程》 CECS02-2005 • 《拔出法检测混凝土强度技术规程》CECS 69-2011 • 《剪压法检测混凝土抗压强度技术规程》 CECS278-2010 • 《钻芯法检测混凝土强度技术规程》 CECS03-2007
土木工程材料（结构） 无损检测技术
概
论
• 无损检测的定义： 无损检测是指以不损及其将来使用和 使用可靠性的方式，对材料或制件或此两 者进行宏观缺陷检测、几何特性测量、化 学成分、组织结构和力学性能变化的评定 ，并进而就材料或制件对特定应用的适用 性进行评价的一门学科。
• 无损检测技术的特点： 无损检测涵盖技术领域渊博、覆盖 基本研究领域众多、涉及应用领域广泛 ，是一个全领域的技术。 按检测方法的原理有:
射线方法检测，声学方法检测 电学方法检测，磁学方法检测 力学方法检测，光学方法检测 电磁波方法，渗透法检测等。
• 按被检测材料划分：
–金属材料：
• 钢铁 • 铝合金 • 铜及铜合金 • 钛及钛合金
–非金属材料
• 混凝土及砂浆 • 岩石 • 塑料和橡胶 • 陶瓷制件
–复合材料
混凝土的无损检测方法
按检测目的，无损检测方法分为四类：
3、回弹法在国外的应用现状： （1）只作为混凝土均匀性的判断及个构件 质量的相对比较用，不作强度推算用（如美 国）； （2）以一定数量的试件来标定，求出强度 与回弹值的关系后作为判断强度的辅助手段 （如日本、欧共体等）； （3）以一定数量的试件来标定，求得相关 关系后可作为推算强度的手段（如英国、德 国等）。
