20m空心板梁后张法预应力张拉施工方案(最终版)
20米空心板预应力张拉方案与参数计算

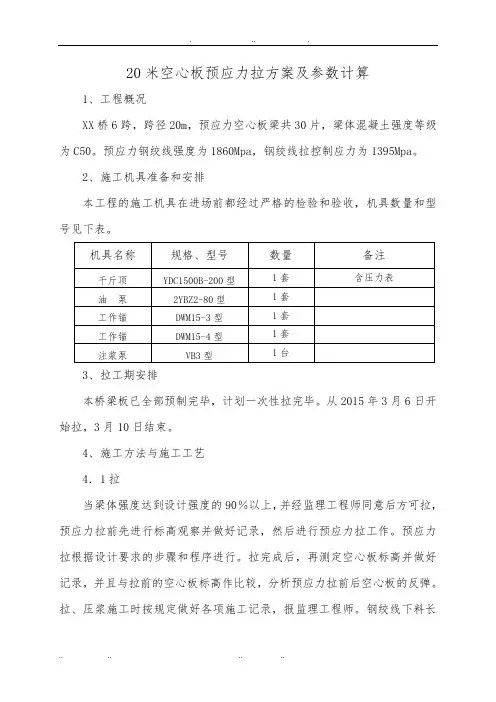

20米空心板预应力张拉方案及参数计算1、工程概况XX桥6跨,跨径20m,预应力空心板梁共30片,梁体混凝土强度等级为C50.预应力钢绞线强度为1860Mpa,钢绞线张拉控制应力为1395Mpa.2、施工机具准备和安排本工程的施工机具在进场前都经过严格的检验和验收,机具数量和型号见下表.3、张拉工期安排本桥梁板已全部预制完毕,计划一次性张拉完毕.从2015年3月6日开始张拉,3月10日结束.4、施工方法与施工工艺4．1张拉当梁体强度达到设计强度的90％以上,并经监理工程师同意后方可张拉,预应力张拉前先进行标高观察并做好记录,然后进行预应力张拉工作.预应力张拉根据设计要求的步骤和程序进行.张拉完成后,再测定空心板标高并做好记录,并且与张拉前的空心板标高作比较,分析预应力张拉前后空心板的反弹.张拉、压浆施工时按规定做好各项施工记录,报监理工程师.钢绞线下料长度应根据孔道长度、锚具长度、限位板厚度、千斤顶长度、工作锚长度、预留长度来进行下料,编束采用铅线每隔50～80cm绑扎一道,然后利用自制穿束器穿束,安装锚具,千斤顶,接着张拉.张拉采用双控法一端张拉工艺,张拉程序为：0→初拉力<15%δk>→30%δk→100%δk<持荷2min>→锚固.预应力张拉应注意以下事项：a、锚具和夹具出厂前由供方提供质量证明书.锚具的强度、硬度、锚固能力等应按有关规定进行检验,符合要求才能使用.b、张拉前,应对预应力孔道钢筋按规定要求做试验,张拉前必须对构件端部预埋件、砼、预应力孔道全面检查,如发现有蜂窝、裂缝、露筋、空洞及孔道穿孔等缺陷,须按有关规定采取措施,端部的预埋钢板一定要垂直于孔道中心线,钢板上的焊渣、毛刺、砼残渣等要清除干净.c、张拉时砼强度不低于设计强度的90％,张拉顺序严格按照设计规定.d、为确保张拉的准确性,在张拉前对张拉设备进行标定.e、锚头平面必须与钢束孔道垂直,锚孔中心要对准管道中心.f、张拉应标注出标记以直接测定各钢绞线的伸长量,对伸长量不足的钢绞线应再次张拉到设计吨位.g、钢束张拉完毕后,严禁撞击锚头和钢束,钢绞线多余的长度应用切割机切除,切除后留下的钢绞线长度<指露出锚圈长度>不小于3cm.4．2压浆压浆前用空压机吹入无油份的压缩空气清洗管道,接着用0.01kg/L的生石灰水冲洗,用压缩空气吹干.水泥浆要求采用拌和机拌和,拌出的水泥浆必须具有良好的泌水性和和易性,在拌和时可渗入由试验确定的外掺剂.压浆时注意观察出气孔和出浆孔流出的水泥浆的变化,当流出的稠度和流入的稠度一致时,出气孔方可封闭.压浆后２４小时内严禁梁体和管道振动.待水泥浆强度达到规定强度时浇筑封锚砼,浇筑前要对锚端砼面凿毛湿润.压浆时应注意以下事项：ａ、压浆前必须对孔道先进行检查,对排气孔、压浆孔、钢筋滑移等情况全面检查,并对压浆设备进行安装检查.ｂ、压浆前应用压力清洗孔道,然后用空气排除孔内积水.ｃ、孔道压浆水泥采用标号４2.5级以上的普通硅酸盐水泥配制水泥浆,水灰比在0.4～0.5之间,搅拌后三小时泌水率宜控制在2％,为了保证有足够的流动性可掺入一定比例的减水剂.ｄ、压浆泵输浆压力保持在0.7Mpa,以保证压入孔道的水泥浆密实.ｅ、压浆顺序先下后上,并应对集中一处的孔道一次压完,以免因孔道漏浆造成孔道睹塞.当出浆孔流出相同的水泥浆后即用木塞塞住并保持一定的稳压时间,然后停止输浆.ｆ、压浆时,每班留取不少于三组的7.07×7.07×7.07cm3立方体试块,标养28天,检查抗压强度作为水泥浆质量的评定依据.4.3封锚预应力锚固后的外露钢绞线长度不小于50mm,多余部分采用砂轮切割机切除,压浆后应将锚具清洗干净,浇筑封头砼前对直接接触的砼凿毛处理,设置钢筋网,浇筑封锚砼. 砼强度应与梁设计砼强度相同,其厚度不小于100mm,必须严格控制封锚后的梁体长度,使其与设计长度一致.4.4张拉工艺流程4.5张拉顺序①②③④4.6张拉程序0→初拉力<15%δk>→30%δk→100%δk<持荷2min>→锚固.5．张拉伸长值校核预应力张拉采用双控法张拉,同时应以伸长值进行校核,实际伸长值与理论伸长值的差值应控制在6％以内,如果差值超过6％应停止张拉,分析查明原因,必要时对理论伸长值进行修正.5．1预应力理论伸长值可按下式计算△L=P P×L/A P×E S具体计算见伸长值计算表5.2实际伸长值计算实际伸长值△L1=△L1+△L2△L1--从初应力至最大张拉力间的实际伸长值〕mm〔△L2-初应力下推算伸长值〕mm〔,可采用相邻级的伸长值〕采用15%δk→30%δk实际伸长值〔6.质量保证措施6．1锚具等张拉设备必须按要求进行各个项目的检测,检测合格后方可用于施工.6．2千斤顶与压力表应配套校验,以确定张拉力与压力表之间的关系曲线.在施工过程中油表、油泵、千斤顶严禁滥用.6．3按锚具型号及预应力钢绞线规格配套张拉设备,同时保证张拉设备量具有一定富余.6．4现场配有专用设备维修人员,保证设备完好率,以确保张拉工作的连续性.6．5张拉过程严格按规范要求,由专人统一指挥,施工前应向操作人员作好交底,及时准确做好施工记录.6．6张拉过程中千斤顶第一拉力的作用线应与预应力钢绞线的轴线一致,预应力钢绞线在张拉控制应力达到稳定后方可锚固.7．安全保证措施7．1砂轮切割机必须设安全防护罩,切割时用力均匀,防止碎片伤人.7．2张拉作业时,四周设防护,严禁非作业人员进场,所有作业人员均在千斤项一侧进行作业.7．3张拉作业时,如果发现异常情况应立即停止张拉,待查明原因后方可继续张拉.7．4压浆作业人员须戴防护目镜,以防止油管内液压油及水泥浆伤人.8．梁板张拉压浆作业人员组织：现场负责人：现场技术员：试验负责人：安全负责人：技术负责人：工程负责人：作业人员：XX桥预应力张拉参数计算一、理论伸长量：梁板为空心板,弯道弧度不大,可简化为直线段计算其伸长量.已知：δk＝1395Mpa,A p=140mm2,L钢绞线=19.6+0.1+0.34=20.04m=20.04×103mm,E p =195×103N/mm 2,张拉力P p =δk×A p =1395×140=195.3×103N.则理论伸长量： mm Ep Ap L Pp L 143101951401004.20103.195Δ333=×××××=＝理 实测伸长量2Δ1ΔΔL L L +=1ΔL ——从初应力到最大张拉应力实测伸长值； 2ΔL ——初应力以下的推算值,采用相邻级的伸长值.现取初应力δκ15%δ初＝： 0——→δk 〕2min 〔二、 张拉过程张拉应力与油压表对应读数计算：则ΔL1=L100%δk －L15%δk ,ΔL2=L30%δk －L15%δk ΔL ＝ΔL1+ΔL2＝L100%δk + L30%δk －2L15%δk ＝[134.4,151.5]。
20米空心板预应力张拉方案与参数计算
20米空心板预应力拉方案及参数计算1、工程概况XX桥6跨，跨径20m，预应力空心板梁共30片，梁体混凝土强度等级为C50。
预应力钢绞线强度为1860Mpa，钢绞线拉控制应力为1395Mpa。
2、施工机具准备和安排本工程的施工机具在进场前都经过严格的检验和验收，机具数量和型号见下表。
3、拉工期安排本桥梁板已全部预制完毕，计划一次性拉完毕。
从2015年3月6日开始拉，3月10日结束。
4、施工方法与施工工艺4．1拉当梁体强度达到设计强度的90％以上，并经监理工程师同意后方可拉，预应力拉前先进行标高观察并做好记录，然后进行预应力拉工作。
预应力拉根据设计要求的步骤和程序进行。
拉完成后，再测定空心板标高并做好记录，并且与拉前的空心板标高作比较，分析预应力拉前后空心板的反弹。
拉、压浆施工时按规定做好各项施工记录，报监理工程师。
钢绞线下料长度应根据孔道长度、锚具长度、限位板厚度、千斤顶长度、工作锚长度、预留长度来进行下料，编束采用铅线每隔50～80cm绑扎一道，然后利用自制穿束器穿束，安装锚具，千斤顶，接着拉。
拉采用双控法一端拉工艺，拉程序为：0→初拉力（15%δk）→30%δk→100%δk（持荷2min）→锚固。
预应力拉应注意以下事项：a、锚具和夹具出厂前由供方提供质量证明书。
锚具的强度、硬度、锚固能力等应按有关规定进行检验，符合要求才能使用。
b、拉前，应对预应力孔道钢筋按规定要求做试验，拉前必须对构件端部预埋件、砼、预应力孔道全面检查，如发现有蜂窝、裂缝、露筋、空洞及孔道穿孔等缺陷，须按有关规定采取措施，端部的预埋钢板一定要垂直于孔道中心线，钢板上的焊渣、毛刺、砼残渣等要清除干净。
c、拉时砼强度不低于设计强度的90％，拉顺序严格按照设计规定。
d、为确保拉的准确性，在拉前对拉设备进行标定。
e、锚头平面必须与钢束孔道垂直，锚孔中心要对准管道中心。
f、拉应标注出标记以直接测定各钢绞线的伸长量，对伸长量不足的钢绞线应再次拉到设计吨位。
后张法预应力空心板张拉施工方案
后张法预应力空心板张拉施工方案预应力空心板是一种常用于建筑施工的结构板材，其具有重量轻、强度高、使用寿命长等优点。
在预应力空心板的张拉施工中，后张法是一种常用的施工方案。
本文将介绍后张法预应力空心板张拉施工方案，包括施工前的准备工作、张拉施工的过程和施工结束后的处理措施。
一、准备工作1.确定空心板的尺寸和数量，准备好所需的材料和设备，包括预应力钢束、张拉器、连接器等。
2.将张拉器安装在空心板两端的预埋件上，并固定好。
3.根据设计要求进行预埋件的布置和固定，确保其与空心板之间有足够的间隙。
4.在空心板的两端设置过张拉孔，以便在张拉过程中进行张拉钢束的通过。
二、张拉施工过程1.将预应力钢束穿过张拉孔，并用连接器将其与空心板连接起来。
2.确保预应力钢束的弯曲半径符合设计要求，并进行必要的调整。
3.在空心板两端的张拉器上施加预应力，使预应力钢束被拉紧。
4.通过调整和控制张拉器的力度，使预应力钢束的张拉量达到设计要求。
5.在达到设计要求的预应力后，用钢筋或钢盘将预应力钢束固定在张拉器上。
6.检查预应力钢束的张拉效果和空心板的变形情况，确保其符合设计要求。
三、施工结束后的处理措施1.拆除张拉器和预应力钢束，注意安全操作，以防止意外事故发生。
2.对空心板进行验收，检查其质量和安装情况，并进行必要的修补和调整。
3.空心板安装完成后，进行防护措施，包括给板面涂刷保护剂，保护其免受外界环境的侵蚀。
4.清理施工现场，保持周围环境的整洁和安全。
通过上述的后张法预应力空心板张拉施工方案，可以保证空心板在使用过程中的强度和稳定性。
在施工过程中，要严格按照设计要求和施工规范进行操作，确保施工质量和安全。
预应力空心板作为一种重要的建筑材料，在现代建筑中得到广泛应用，它的质量和性能直接关系到建筑的质量和安全，因此对其施工过程要进行全面细致的控制和管理。
后张法预应力空心板施工方案
后张法预应力空心板施工方案1. 引言后张法预应力空心板是一种常用于桥梁、建筑等工程中的结构形式。
本文将详细介绍后张法预应力空心板的施工方案，包括施工前准备工作、预应力张拉过程、混凝土浇筑及养护等内容。
2. 施工前准备工作在正式进行后张法预应力空心板施工之前，需要进行一系列的准备工作。
2.1 设计准备根据设计要求，对后张法预应力空心板进行详细的设计计算，包括截面尺寸、预应力筋布置、预应力力值等。
确保设计符合规范要求，满足结构的强度和稳定性。
2.2 材料准备准备好所需的施工材料，包括钢筋、预应力钢束、混凝土等。
材料要符合相关标准要求，并经过质量检验合格。
2.3 模板搭设根据设计要求，搭设好适应后张法预应力空心板形状和尺寸的模板。
模板要牢固可靠，确保浇筑时不会变形或漏浆。
3. 预应力张拉过程预应力张拉是后张法预应力空心板施工的关键步骤，需要注意以下几点。
3.1 预应力设备安装安装好预应力张拉设备，包括张拉机、张拉锚具等。
设备要符合要求，并经过检验合格。
3.2 钢筋准备根据设计要求，将预应力钢束固定在板内，并连接好张拉锚具。
张拉锚具要均匀分布，确保预应力钢束受力均匀。
3.3 张拉过程控制根据设计要求和张拉计划，进行预应力钢束的张拉。
控制好张拉过程中的张拉力值和位移，确保预应力钢束的紧固力符合要求。
3.4 张拉锚固松开张拉设备，将预应力钢束的末端固定在张拉锚具上。
确保固定牢固，并进行验收。
4. 混凝土浇筑及养护混凝土浇筑和养护是后张法预应力空心板施工的最后环节。
4.1 混凝土浇筑在预应力钢束张拉锚固好后，进行混凝土的浇筑工作。
根据设计要求，采用振捣法保证混凝土的均匀密实。
4.2 养护措施混凝土初凝后，进行养护措施。
包括覆盖塑料薄膜，保持混凝土的湿润，防止过早干燥和龟裂。
4.3 后续处理混凝土达到设计强度后，进行后续处理工作。
包括脱模、修整边角、做防水处理等。
5. 安全措施在后张法预应力空心板施工过程中，要注意以下安全措施。
后张法预应力空心板施工方案
后张法预应力空心板施工方案一、概述预应力空心板是一种建筑结构构件，采用预应力技术，具有较大的跨度和承载能力，常用于大跨度建筑或桥梁的梁体构造。
通过预先施加应力，使得空心板能够在承受荷载时保持较小的变形和较高的稳定性。
本文将介绍后张法预应力空心板的施工方案，包括板的制作、预应力锚固及张拉、灌浆等步骤。
二、板的制作1.材料准备：选用优质的混凝土材料，按照设计要求调配混凝土。
配方应根据预应力计算结果进行调整，确保混凝土的强度和耐久性。
2.模板制作：根据设计文件绘制板的模板图纸，并按照图纸要求制作模板。
模板应保证制作精度和表面平整度，以便于混凝土浇筑和整体形状的形成。
3.钢筋布置：根据设计要求，按照图纸布置预应力束和普通钢筋。
预应力束的布置应满足设计要求，并保证钢筋的质量和精度。
普通钢筋的布置应符合混凝土结构的强度和稳定性要求。
4.模板安装：根据模板图纸和板的尺寸要求，将模板安装在正确的位置上，并固定好。
模板应牢固，无漏浆现象，以确保混凝土浇筑时的形状和尺寸。
5.混凝土浇筑：混凝土浇筑前应进行充分的湿润处理，以防止混凝土过早干燥和裂缝的产生。
浇筑时应采用适当的装料方式，确保混凝土能够充分填满模板，并排除空气和杂质。
三、预应力锚固及张拉1.锚固系统安装：根据设计图纸和要求，确定预应力锚固系统的类型和位置。
将锚固器件安装在混凝土中，并保证其固定牢固和位置准确。
2.张拉预应力束：在混凝土强度达到要求后，采用专用的张拉设备进行预应力束的张拉。
根据设计要求和张拉设备的性能，逐渐施加预应力，直至满足设计要求的拉力。
3.张拉调节：在完成预应力束的张拉之后，进行张拉调节。
通过调节钢琴线，确保预应力束的拉力均匀分配，并达到设计要求的预应力状态。
四、灌浆1.灌浆设备准备：准备好专用的灌浆设备，包括搅拌机、浆料输送设备和喷射枪等。
确保设备的正常运行和操作人员的专业技能。
2.浆料制备：按照混凝土材料的种类和设计要求，制备好合适的浆料。
20m空心板梁预应力张拉计算书课件
连江粗芦岛环岛公路塘下至后一段工程后张法20m空心板梁预应力张拉方案及计算书编制：中核西北建设集团有限公司二0一四年五月二十日目录一、张拉条件 (1)二、张拉方法 (1)三、张拉程序 (1)四、锚具、钢绞线 (1)五、钢绞线的穿束 (1)六、千斤顶、油表 (1)七、张拉操作 (1)八、实际伸长量的计算和测量 (2)九、伸长率的计算 (2)十、预应力钢束的封头 (2)十一、施加预应力的注意事项 (2)十二、根据标定报告计算出压力表读数和张拉力对照表 (2)十三、钢绞线伸长量计算 (3)十四、孔道压浆 (5)十五、安全措施 (6)十六、预应力施工人员和机具统计表 (7)后张法20m空心板梁预应力张拉方案及计算书一、张拉条件砼强度达到设计强度90%以上，并且浇注不少于14天后方可进行张拉。
二、张拉方法所有钢绞线均采用两端对称张拉，张拉采用以张拉力控制为主，以伸长量做校验，实际伸长量与理论伸长量的误差控制在6%以内。
如发现伸长量异常应停止张拉，查明原因。
三、张拉程序0→初应力（10%）→20%应力→1.0应力（持荷2min）后锚固，张拉顺序为：20m简支梁张拉顺序为：N1→N2→N3，钢束应对称逐步加载张拉；四、锚具、钢绞线本工程采用YM15系列锚具。
钢绞线采用15.2mm钢绞线。
锚具和钢绞线均由厂家出具产品检验书，并送有关检测单位进行效验。
五、钢绞线的穿束钢绞线采用人工编束后，由人工进行穿入，钢绞线采用切割机切断。
预应力钢束明细表，如下:20m空心板梁预应力钢束明细表六、千斤顶、油表均经有关检测单位标定，千斤顶的工作架由钢管焊接而成，升降采用倒链进行抬升。
七、张拉操作采用富阳市宏盛仪表厂生产的预应力智能张拉系统进行张拉。
千斤顶张拉进油升压必须缓慢、均匀、平稳，回油降压时应缓慢松开油阀，并使油缸回程到底。
梁端张拉工每张拉到整数时举手示意保持两端千斤顶力争同步工作。
八、实际伸长量的计算和测量初应力数值到达后，应在预应力钢束的两端精确的标以记号，预应力钢束的伸长量从记号起量，张拉力和伸长量的读数应在张拉过程中分阶段读出。
后张预应力空心板张拉方案
20米空心板梁后张法预应力筋张拉及压浆施工方案xxxxxxxxxxxx为20米预应力空心板.预应力空心板共31片，预应力钢筋设计为每片4束，中板每束5根钢绞线，边板下部每束6根钢绞线,上部每束5根钢绞线,施工采用预制场集中预制。
空心板的预制均采用金属波纹管成孔，两端对称张拉。
一、技术方案1、材料:预应力钢束采用Ф15。
2mm，ƒpk=1860MPa，张拉时锚下控制预应力σcon=0。
72fpk=1339.2MPa。
钢绞线采用ASTM416—99标准低松弛钢绞线，钢绞线的截面面积为140mm2，弹性模量E p=195Gpa。
中板上部钢束长N2为20.98m，下部钢束长N1为20.91m。
边板上部钢束长N2为20。
98m，下部钢束长N1为20。
91m。
锚具:选用DQM15型系列锚具。
锚具出厂时有产品的出厂检验书，锚具及钢绞线进场后对外观进行检查，并有硬度检验和静载锚固能力试验等完整的检验数据。
千斤顶,油表均已经正式检测机构标定,标定结果符合规范要求。
2、张拉条件：预应力钢绞线的张拉在构件外观及几何尺寸符合质量要求和梁板砼强度达到95%后且养护时间不小于7天即可进行张拉.3、钢绞线的穿束:钢绞线采用人工编束后由人工进行穿入。
钢绞线切断采用砂轮切割机。
4、张拉程序：0 →初应力（15％）→бcon(持荷5min）后锚固，张拉顺序为左N1→右N2→右N1→左N2.5、张拉方法：所有钢绞线均采用两端对称张拉,张拉采用双控法进行,以应力控制为主，伸长量作为校核.空心板两端千斤顶就位后，先施加张拉力的15％,记录此时伸长值为△L1;再施加100％张拉力，记录的伸长值为△L2，实际伸长值△L=△L2+△L1。
如伸长值偏低，可施加到张拉力的102%，但不管何种情况下,都不允许超过张拉应力的102％，且实际伸长值与理论伸长值的差值必须控制在±6%之间。
如在张拉过程中发现伸长值异常，应停止张拉,查明原因后方可继续进行。
后张法预应力空心板张拉施工方案
后张法预应力空心板张拉施工方案预应力空心板是一种具有轻质、高强度、节能环保等优点的新型建筑材料，广泛应用于楼板和墙体的建设中。
张拉施工是预应力空心板制作过程中的重要一步，本文将详细介绍预应力空心板张拉施工方案。
一、张拉前准备工作1.设计制定在进行预应力空心板张拉施工前，需要根据具体的工程需求制定相应的施工方案。
方案中应包括预应力空心板的规格、长度、预应力钢束的规格和数量等。
2.材料准备准备好预应力钢束、张拉甩锚、张拉器、注浆设备等所需要的材料和工具。
二、施工步骤1.钢束布置根据设计要求，在模板上面预留钢束布置的空间，将预应力钢束按照设计要求布置在模板上。
然后将钢束的两端锚固在预留的甩锚托板上。
2.张拉前预应力调节通过张拉器对预应力钢束进行预张拉，调整每根预应力钢束的合适张拉力，并进行相应的记录。
3.张拉锚固在预应力钢束的末端设置张拉甩锚，通过张拉器对预应力钢束进行张拉，直到达到设计要求的预应力力值。
然后在张拉钢束的另一端设置张拉甩锚，并将张拉器设备拆除。
4.气密性试验在张拉完成后，对预应力空心板进行气密性试验。
首先将注浆口进行处理，然后将注浆设备连接注浆孔，进行气密性试验。
通过观察注浆孔是否有气泡冒出，判断预应力空心板的气密性是否达到要求。
5.注浆灌浆确认预应力空心板的气密性通过后，进行注浆灌浆作业。
首先，通过注浆设备，注入高性能注浆材料进入注浆孔。
然后等待注浆材料凝固。
6.后张法加拉注浆材料凝固后，进行后张法加拉。
在每根预应力钢束上增加一定的拉力，以保证预应力空心板在使用过程中的强度和稳定性。
三、施工注意事项1.施工中需使用专业的设备和工具，确保施工质量。
2.施工过程中需按照设计方案的要求进行操作，严禁随意更改。
3.在施工过程中应进行相关的安全防护措施，确保工人的安全。
4.施工结束后，应对施工现场进行清理，确保整个施工过程的整洁和安全。
综上所述，预应力空心板张拉施工方案是预应力空心板制作过程中的重要一步。
