轧制工艺学总结简化版1
轧制总结范文
轧制总结引言轧制是金属材料加工中常用的一种工艺，通过连续压下金属坯料，使其发生塑性变形，以获得所需的形状和尺寸。
本文将对轧制工艺进行总结和分析，并探讨其应用领域和发展趋势。
轧制工艺概述轧制是利用轧机将金属坯料进行塑性变形的过程。
在轧机中，金属坯料被一对或多对辊轮挤压，使其发生塑性变形，最终得到所需要的形状和尺寸。
轧制工艺通常可以分为热轧和冷轧两种方式。
热轧是指在高温下进行的轧制工艺，通常用于钢材等金属材料的加工。
冷轧则是在室温下进行的轧制工艺，常用于铝、铜等金属材料的加工。
轧制工艺的优点轧制工艺具有许多优点，使其成为金属材料加工中常用的一种工艺。
1.高效性：轧制工艺可以实现连续生产，大大提高了生产效率。
2.精度高：轧制工艺可以控制金属材料的形状和尺寸，使得成品精度高。
3.降低生产成本：相比于其他加工工艺，轧制可以大幅降低生产成本，提高经济效益。
4.改善材料性能：轧制可以对金属材料进行塑性变形，优化其晶粒结构，提高材料的强度和硬度。
轧制工艺的应用领域轧制工艺广泛应用于金属材料的加工领域，包括但不限于以下几个方面：1.钢铁行业：轧制在钢铁行业中是一种常见的加工工艺，用于生产钢材。
2.铝合金加工：轧制可以对铝合金材料进行加工，以获得所需的形状和尺寸。
3.有色金属加工：轧制也被广泛应用于铜、铅、锌等有色金属的加工过程中。
4.汽车制造：轧制在汽车制造中起到重要作用，用于加工汽车零部件。
轧制工艺的发展趋势随着科技的不断进步和需求的不断增长，轧制工艺也在不断发展和改进。
以下是轧制工艺的一些发展趋势：1.数字化：随着计算机技术的发展，轧制工艺正向数字化方向迈进，实现智能化生产和控制。
2.绿色环保：轧制工艺的绿色环保要求也越来越高，发展低能耗、低排放的工艺和设备。
3.超微细加工：轧制工艺正向超微细加工方向发展，以适应微电子、光电子等领域对材料精度的要求。
4.多功能化：轧制工艺正越来越多地融入其他技术，实现多种功能的一体化加工，提高加工效率。
金属轧制工艺学1轧制过程基本参数
F 0123
nF n
} F0
Fn
123
n
总延伸系数
F0 Fn
2021/8/6
123 n
12
压下率
在轧板时，一般宽展很小，可以忽略不 计。常用压下系数来表示变形程度，而 且一般采用相对变形或压下率来表示。
1H 0 H 0h 1 2 h 1h 1 h 2
积累压下率为
H0 hn H0
2
2
这说明随着轧件头部充填辊缝，水平方
向摩擦力Tx除克服推出力Px外，还出现 剩余。我们把用于克服推出力外还剩余
的摩擦力的水平分量Rx称为剩余摩擦力。
2021/8/6
42
剩余摩擦力分析
轧件在充满辊缝的过程中，有剩余摩擦 力产生，并逐渐增大，因此，只要轧件 一经咬入，轧件继续充满辊缝就变得更 容易。
——轧制前后的断面积
h、R ——平均压下量和轧辊平均工作半径
2021/8/6
20
变形速度
拉拔
ln l L
vx
ln l
t lL lL L
vx
v x ——平均拉拔速度，通常 v x v x 。
2021/8/6
21
轧制变形区主要参数
咬入角
➢定 义 ： 轧 件 开 始 轧 入轧辊时，轧件和 轧辊最先接触的点 和轧辊中心连线与 轧辊中心线所构成 的圆心角。
2021/8/6
H h R
S. Ekelund 公式
18
变形速度
轧制箔材时，由于压下量小，因此，H 和 h 较为接近。
2v H h
R
H h
S. Ekelund 公式
v h R
H
2021/8/6
轧制实验心得
轧制实验心得
在轧制实验中，我学到了许多关于金属加工的知识和技能。
首先，我了解了轧制的基本原理和过程，学会了如何使用轧机进行金属板材的轧制。
在实践操作中，我也注意到了一些关键点，如保持合适的轧制速度和压力、定期给轧辊加润滑剂等。
通过这次实验，我还了解到了不同金属的轧制特点和适用范围，例如铝和铜等较软的金属适合进行冷轧，而钢等较硬的金属则需要进行热轧。
此外，我还学会了如何对轧制后的金属板材进行检测和分析，以确保其质量和性能符合标准要求。
通过使用金相显微镜和硬度计等检测设备，我可以快速准确地评估金属板材的组织结构和硬度，并进行相应的调整和改进。
总的来说，轧制实验让我更深入地了解了金属加工的工艺和技巧，提高了我的实践能力和专业素养。
我相信这些知识和技能将在我未来的工作和学习中发挥重要作用。
- 1 -。
金属轧制实训报告总结

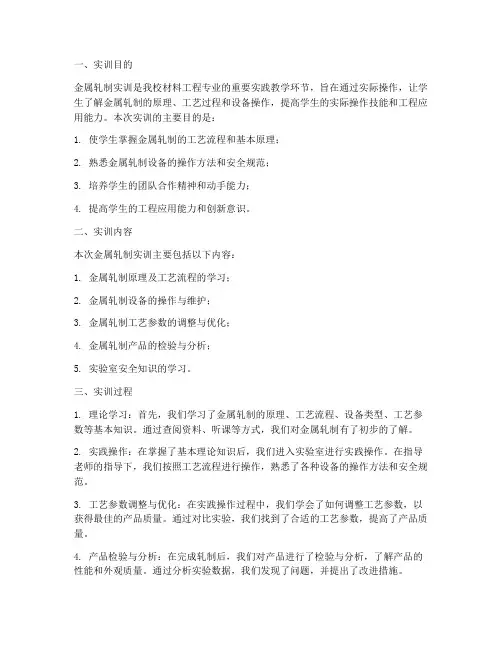

一、实训目的金属轧制实训是我校材料工程专业的重要实践教学环节，旨在通过实际操作，让学生了解金属轧制的原理、工艺过程和设备操作，提高学生的实际操作技能和工程应用能力。
本次实训的主要目的是：1. 使学生掌握金属轧制的工艺流程和基本原理；2. 熟悉金属轧制设备的操作方法和安全规范；3. 培养学生的团队合作精神和动手能力；4. 提高学生的工程应用能力和创新意识。
二、实训内容本次金属轧制实训主要包括以下内容：1. 金属轧制原理及工艺流程的学习；2. 金属轧制设备的操作与维护；3. 金属轧制工艺参数的调整与优化；4. 金属轧制产品的检验与分析；5. 实验室安全知识的学习。
三、实训过程1. 理论学习：首先，我们学习了金属轧制的原理、工艺流程、设备类型、工艺参数等基本知识。
通过查阅资料、听课等方式，我们对金属轧制有了初步的了解。
2. 实践操作：在掌握了基本理论知识后，我们进入实验室进行实践操作。
在指导老师的指导下，我们按照工艺流程进行操作，熟悉了各种设备的操作方法和安全规范。
3. 工艺参数调整与优化：在实践操作过程中，我们学会了如何调整工艺参数，以获得最佳的产品质量。
通过对比实验，我们找到了合适的工艺参数，提高了产品质量。
4. 产品检验与分析：在完成轧制后，我们对产品进行了检验与分析，了解产品的性能和外观质量。
通过分析实验数据，我们发现了问题，并提出了改进措施。
5. 安全知识学习：在实训过程中，我们学习了实验室安全知识，了解了实验室的安全规范和操作规程，提高了安全意识。
四、实训成果通过本次金属轧制实训，我们取得了以下成果：1. 掌握了金属轧制的原理、工艺流程和设备操作方法；2. 学会了调整工艺参数，优化产品质量；3. 提高了团队合作精神和动手能力；4. 增强了工程应用能力和创新意识；5. 树立了安全意识，掌握了实验室安全知识。
五、实训总结本次金属轧制实训使我们受益匪浅，以下是我们对本次实训的总结：1. 理论与实践相结合：本次实训将理论知识与实际操作相结合，使我们更好地掌握了金属轧制的原理和工艺。
金属轧制总结汇报材料模板

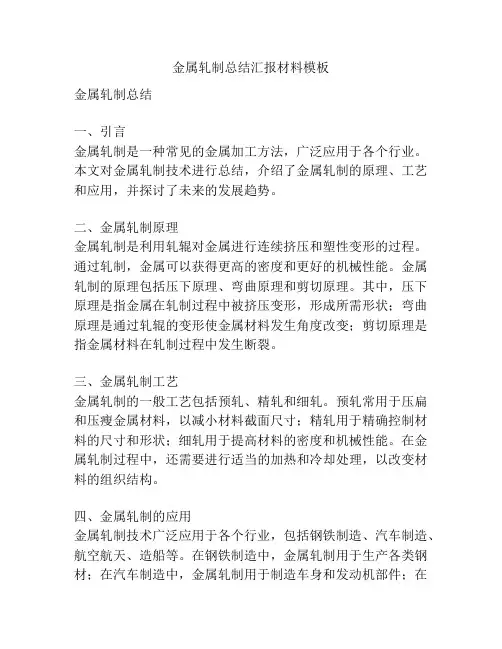

金属轧制总结汇报材料模板金属轧制总结一、引言金属轧制是一种常见的金属加工方法，广泛应用于各个行业。
本文对金属轧制技术进行总结，介绍了金属轧制的原理、工艺和应用，并探讨了未来的发展趋势。
二、金属轧制原理金属轧制是利用轧辊对金属进行连续挤压和塑性变形的过程。
通过轧制，金属可以获得更高的密度和更好的机械性能。
金属轧制的原理包括压下原理、弯曲原理和剪切原理。
其中，压下原理是指金属在轧制过程中被挤压变形，形成所需形状；弯曲原理是通过轧辊的变形使金属材料发生角度改变；剪切原理是指金属材料在轧制过程中发生断裂。
三、金属轧制工艺金属轧制的一般工艺包括预轧、精轧和细轧。
预轧常用于压扁和压瘦金属材料，以减小材料截面尺寸；精轧用于精确控制材料的尺寸和形状；细轧用于提高材料的密度和机械性能。
在金属轧制过程中，还需要进行适当的加热和冷却处理，以改变材料的组织结构。
四、金属轧制的应用金属轧制技术广泛应用于各个行业，包括钢铁制造、汽车制造、航空航天、造船等。
在钢铁制造中，金属轧制用于生产各类钢材；在汽车制造中，金属轧制用于制造车身和发动机部件；在航空航天中，金属轧制用于制造飞机和火箭部件；在造船中，金属轧制用于制造船体和舵机。
五、金属轧制的未来趋势随着科技的进步和经济的发展，金属轧制技术不断创新和改进。
未来金属轧制的发展趋势包括以下几个方面：1. 高效能与高精度：通过改进轧辊和轧机设计，提高金属轧制的效率和精度。
2. 轧制材料的多样性：金属轧制不仅适用于钢铁等常见金属材料，还可以用于压制各种特殊合金和复合材料。
3. 自动化和智能化：引入机器学习和人工智能等先进技术，实现金属轧制过程的自动化控制和优化。
4. 环境友好和节能减排：通过节约能源和减少废气、废液的排放，实现金属轧制的可持续发展。
六、结论金属轧制是一种重要的金属加工方法，具有广泛的应用前景。
本文对金属轧制的原理、工艺和应用进行了总结，并展望了其未来的发展趋势。
金属轧制技术将在高效能、高精度、多样性、智能化和环保方面不断创新，满足不断发展的工业需求。
轧钢工艺基本知识一
轧钢工艺
1、坯料准备 2、坯料加热：加热是热轧工艺的重要工序。 3、轧制：轧制是轧钢工艺的核心。坯料在此工序中完成变形过
程。 4、精整：轧钢工艺的最后一道工序。它对产品质量起到最终的
保证作用。 棒线材的生产工艺一般为如下工艺流程：连铸坯或初轧坯-加热-
轧制-水冷-切倍尺（卷取/吐丝）-切定尺-检查-打捆（打包）挂牌-入库
轧钢工艺制度
速度制度 速度制度就是确定各道次的轧制速度。对于有些开坯轧机，还要确定
每一道次中不同阶段的速度。轧制速度高，轧机产量就大。但速度并不是 越高越好。太高了增加电力消耗，且故障增多。处理故障影响了生产，产 量反而下降。所以，要结合电动机能力，自动化水平，轧机设备的机械化 程度来制定速度制度，连轧机各架轧机的速度确定就属于速度制度，轧制 速度是指各机架的轧辊线速度，计算公式为v=πDn/60 V：轧制速度，米/秒 ；D：轧辊工作直径，米 N：轧辊每分钟转速，转/分
轧制
轧制是金属压力加工中最主要的方法，大约85~90%的钢材是通过轧制方法生 产的。它具有生产率高、品种多、质量好生产过程易于连续化和自动化的特 点。其他几种方法是：锻造、拉拔、挤压。
轧钢工艺
工艺是一种加工过程。轧钢工艺是将化学成分和形状不同的钢锭或钢坯，轧 成形状和性能符合要求的钢材的过程，由于钢材品种多，形状规格不一，用 途不尽相同。但是轧钢工艺总是由以下几个基本工序组成。
中 ，一般认为轧件的密度不发生改变，所以体积也不变。则有：HBL=hbl 如果用轧件的截面积来表示则F1L=F2l（F1轧前截面积；F2轧后截面积）显然有
μ=l/L=F1/F2
轧钢工艺制度
D）咬入和咬入条件
轧件在两个旋转的轧辊之间被加工变形， 所以轧件是先被轧辊咬入。按照轧辊咬 人条件，轧辊的工作直径D1应该满足下式：
钢铁轧制实训报告总结与反思
钢铁轧制实训报告总结与反思一、实训概述本次实训是钢铁轧制实训，旨在通过实际操作，了解钢铁轧制的工艺流程，掌握设备操作技能，培养团队协作能力。
实训周期为一个月，期间我们分为几个小组进行轮流操作，达到全员参与的目的。
二、实训内容1. 轧制设备操作：学习并掌握轧机的操作方法，了解轧机的结构和工作原理，掌握调整轧机参数的技巧。
2. 板坯准备：了解板坯的材质和规格要求，掌握板坯入炉前的清洗和加热方法。
3. 热轧工艺：学习热轧工艺流程，包括轧制温度、热轧力学和金属流动规律等内容。
4. 轧制质量控制：了解轧制过程中的常见质量问题，掌握解决方法和常用的检测手段。
三、实训收获通过这次实训，我收获了以下几个方面的经验和知识：1. 技术操作能力的提升在实际操作中，我通过不断的练习和调整，掌握了轧机的操作技巧，学会了灵活应对各种情况。
我学会了如何根据不同的板坯材质和规格，调整轧机参数，使轧制过程更加顺利。
2. 团队协作意识的培养在小组合作中，我们互相帮助、相互配合，形成了良好的团队协作氛围。
在遇到问题时，我们共同讨论解决方案，并迅速进行实践。
通过这次实训，我深刻认识到团队合作的重要性，这对我以后的工作中也大有裨益。
3. 实践与理论的结合通过实际操作，我更加深入地理解了课程中学到的理论知识。
实践中的问题和挑战使我更好地理解了知识的实际运用，并且在实践中学习到了很多书本上无法涵盖的知识。
4. 质量控制意识的增强在实训过程中，我们非常注重产品质量的控制。
通过对轧制过程中质量问题的分析和解决，我深刻认识到质量控制在生产中的重要性。
我学会了如何通过调整工艺参数，选择合适的检测手段，达到产品质量要求。
四、实训反思虽然这次实训取得了一些成果，但我也意识到自己还存在以下问题需要改进：1. 对设备的了解不够深入在操作过程中，我发现自己对轧机设备的了解还不够深入。
我需要更加学习轧机的结构和工作原理，加强对设备的理解，以便更好地操作和调整设备参数。
轧制工艺学总结简化版1
1自由宽展：在横向变形过程中，除受接触摩擦影响外，不受任何其他阻碍和限制。
限制宽展：在横向变形过程中，除受接触摩擦影响外，还受到孔型侧壁的阻碍作用，破坏了自由流动条件，此时宽展称为限制宽展。
强迫宽展：在横向变形过程中，质点横向移动时，不仅不受任何阻碍，还受到强烈的推动作用，使轧件宽展产生附加增长。
2宽展的组成：①滑动宽展△B1滑动宽展是变形金属在与轧辊的接触面产生相对滑动所增加的宽展量.②翻平宽展△B2翻平宽展是由于接触摩擦阻力的作用，使轧件侧面的金属，在变形过程中翻转到接触表面上，使轧件的宽度增加。
③鼓形宽展△B3是轧件侧面变成鼓形而造成的宽展量。
3.影响宽展的因素：①相对压下量的影响。
②道次越多，宽展越小③轧辊直径的影响：轧辊直径增加，宽度增加。
④摩擦系数⑤轧件宽度4.前滑的概念:轧件出口速度Vh大于轧辊在该处的速度V，即Vh>V的现象称为前滑现象。
后滑的概念：轧件进入轧辊的速度VH小于轧辊在该处的线速度V的水平分量V cosa的现象称为后滑。
前滑值: Sh=(Vh-V)/V *100%；后滑值： SH=(Vcosa-VH)/ Vcosa *100%5.影响前滑的因素：①压下率；②轧件厚度；③轧件宽度；④轧辊直径；⑤摩擦系数；⑥张力。
6.金属与合金的加工特性：①塑性：纯金属>单相>多相。
②变形抗力：有色金属<钢；碳钢<合金钢。
碳化物形成元素强化效果大。
③导热系数：合金钢<碳钢。
④摩擦系数:合金钢>碳钢。
⑤相图状态。
⑥淬硬性。
⑦对某些缺陷的敏感性。
7型材轧制的咬入条件：其一当轧件与孔型顶部先接触就与平辊轧制矩形相似；其二当轧件与孔型侧壁接触时，咬入条件:Tx ≧N0x Tx=Tcosα, T = N f N0x=N0sinα, N0=NsinθN fcosα≧ Nsinθsinα f/sinθ≧tanα8型材轧机按轧辊名义直径的分类：轨梁轧机（750-950mm）大型轧机（>650mm）中型（350-650mm）小型（250-350mm）线材（150-280mm）“对称轧制原则”：使轧件的断面对称轴和轧辊孔型的对称轴一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1自由宽展：在横向变形过程中，除受接触摩擦影响外，不受任何其他阻碍和限制。
限制宽展：在横向变形过程中，除受接触摩擦影响外，还受到孔型侧壁的阻碍作用，破坏了自由流动条件，此时宽展称为限制宽展。
强迫宽展：在横向变形过程中，质点横向移动时，不仅不受任何阻碍，还受到强烈的推动作用，使轧件宽展产生附加增长。
2宽展的组成：①滑动宽展△B1滑动宽展是变形金属在与轧辊的接触面产生相对滑动所增加的宽展量.②翻平宽展△B2翻平宽展是由于接触摩擦阻力的作用，使轧件侧面的金属，在变形过程中翻转到接触表面上，使轧件的宽度增加。
③鼓形宽展△B3是轧件侧面变成鼓形而造成的宽展量。
3.影响宽展的因素：①相对压下量的影响。
②道次越多，宽展越小③轧辊直径的影响：轧辊直径增加，宽度增加。
④摩擦系数⑤轧件宽度4.前滑的概念:轧件出口速度Vh大于轧辊在该处的速度V，即Vh>V的现象称为前滑现象。
后滑的概念：轧件进入轧辊的速度VH小于轧辊在该处的线速度V的水平分量V cosa的现象称为后滑。
前滑值: Sh=(Vh-V)/V *100% ；后滑值： SH=(Vcosa-VH)/ Vcosa *100%5.影响前滑的因素：①压下率；②轧件厚度；③轧件宽度；④轧辊直径；⑤摩擦系数；⑥张力。
6.金属与合金的加工特性：①塑性：纯金属>单相>多相。
②变形抗力：有色金属<钢；碳钢<合金钢。
碳化物形成元素强化效果大。
③导热系数：合金钢<碳钢。
④摩擦系数:合金钢>碳钢。
⑤相图状态。
⑥淬硬性。
⑦对某些缺陷的敏感性。
7型材轧制的咬入条件：其一当轧件与孔型顶部先接触就与平辊轧制矩形相似；其二当轧件与孔型侧壁接触时，咬入条件:Tx ≧ N0x Tx=Tcosα , T = Nf N0x=N0sinα, N0 =Nsin θ Nfcosα≧ Nsinθsinα f/sinθ≧tanα8型材轧机按轧辊名义直径的分类：轨梁轧机（750-950mm）大型轧机（>650mm）中型（350-650mm）小型（250-350mm）线材（150-280mm）“对称轧制原则”：使轧件的断面对称轴和轧辊孔型的对称轴一致。
9孔腔形成机理：一定成分的金属在一定的工艺变形条件下（加工温度、变形速度、工具设计等），管坯径缩率达到一定临界值后，使轴心出现纵向裂纹，形成孔腔。
孔腔形成原因：1）“外端”的影响，使轴心区承受了很强的横向附加应力；2）表面变形，临界径向压缩率提升；3）经多次反复，由于加工硬化和晶体内部缺陷的存在，这些部分便在最大横向张应力作用下出项裂纹，逐渐发展成轴心疏松区，形成孔腔。
10.轧件在万能孔型中的变形特点：①腰部和边部的变形区形状近似于平辊轧板；②边部和腰部的变形互相影响；③腰部全后滑；④边部的变形区长，立辊先接触轧件；⑤轧制后边端不齐，外侧宽展大。
11.棒材轧制新技术：直接使用连铸坯；连铸坯热装热送或直接轧制；柔性轧制技术；高精度轧制技术；低温轧制；无头轧制；切分轧制。
12．切分轧制：在型钢轧机上利用特殊轧辊孔型何导卫装置将一根轧件沿纵向切成两根（或多根）的轧件,进而扎出两根（或多根）成品轧材的轧制工艺13.板带无头轧制：是在传统轧制机组上，将经粗轧后的中间坯进行热卷、开卷、剪切头尾、焊接及刮削毛刺，然后进行精轧，精轧后再经飞剪切断然后卷取。
优点：1)不受传统轧法速度限制，生产率提高，成材率提高；2)无穿带、甩尾、漂浮等问题，带钢运行稳定；3)有利于润滑轧制、大压下量轧制及进行强力冷却；4)减少轧辊冲击和粘辊，延长轧辊寿命。
14线材控制冷却根据得到组织分为：珠光体型控制冷却和马氏体型控制冷却。
珠光体控制冷却是在连续冷却过程中使钢材获得索氏体组织，而马氏体型控制冷却则是通过轧后淬火-回火处理，得到中心索氏体，表面为回火马氏体的组织。
15．MAS轧制法：根据每种尺寸的钢板在终轧后桶形平面形状的变化量计算出粗轧展宽阶段坯料厚度的变化量，以求最终轧出的钢板平面形状矩形化。
整形MAS轧法：轧制中为了控制切边损失，在整形轧制的最后一道次中通过抬、压水平滚沿轧制方向给予预订的厚度变化，然后转钢横轧，利用横向不均匀延伸，减少横轧时的平面桶形，最终轧制时便可以使平面板形矩形化。
展宽MAS法：为控制头尾切损，在展宽轧制的最后道次沿轧制方向给予预订的厚度变化则称为展宽MAS法。
热装：是将连铸坯或初轧坯在热状态下装入加热炉,热装温度越高，节能越多。
直接轧制：是板坯在连铸或初轧之后，不再入加热炉加热而只略经边部补偿加热，即直接进行的轧制。
16.热卷取箱作用（优点）：(1)保温；(2) 均温；(3)提高成材率；(4)改善产品质量，扩大可轧品种范围；(5)可缩短车间长度。
17.热连轧过程中采用活套支持器的主要作用：①缓冲金属流量变化，给控制调整以时间，并防止成叠进钢造成事故；②调节各架速度以保持连轧常数；③保持恒定的小张力，防止因张力过大引起带钢拉缩；④最后几架间的活套支持器，还可以调节张力，以控制带钢厚度。
18.张力轧制：轧件的变形是在一定的前张力和后张力作用下实现的。
张力的作用：①防止带材在轧制过程中跑偏；②使所轧带材保持平直和良好的板形；③降低金属变形阻力，便于轧制更薄的产品；④可以起适当调整冷轧机主电机负荷的作用，作为AGC控制的一种手段。
19.薄板坯连铸连轧技术发展趋势：①产品尺寸向着薄规格的方向发展，最终代替冷轧带钢；②厚度向中等厚度的方向发展；③向低温轧制的方向发展；④产品质量逐渐提高，品种范围趋于扩大；⑤薄板坯连铸的拉坯速度不断提高，生产能力逐渐扩大，产量和规模趋于扩大。
20.冷轧冷却的目的：（1）防止辊面温度过高引起淬火层硬度下降，使淬火层内发生残余奥氏体分解，出现附加组织应力；（2）辊温及其分布规律的变化均可导致辊型条件的破坏，对板形与轧制精度不利；（3）辊温过高也会使润滑剂失效(油膜破裂)，使冷轧不能顺利进行。
21润滑作用：①减小金属变形阻力，轧薄；②延长轧辊寿命，改善带钢厚度均匀性和表面状态；③防止金属粘辊。
22.平整--概念：一种小压下率(0.3%～5%)的二次冷轧。
作用：①消除屈服平台，避免吕德斯线；②改善板形与板面的光洁度；③改变平整的压下率，可使钢板的力学性能在一定幅度内变化，以适应不同用途的要求。
23板形良好的条件轧件在经过变形区轧制后，由残余应力而引起的变形(一般称为“二次变形”)应该等于零，即应使板材在轧制时，沿横向分布的纵向小条上的延伸完全一致，也即沿横断面各点的延伸系数相同。
24.切头的目的：为了除去温度过低的头部以免损伤辊面，并防止“舌头”，“鱼尾”卡在机架的导卫装置或者辊道缝隙中。
25.中厚板生产中，为什么通常采用“中厚法”操作？为了使轧件能自动定心，防止跑偏以保证操作稳定，使必须在制定压下规程和辊型设计时，使轧制时辊缝的实际形状呈凸形，而轧出的板、带断面中部要比边部略厚一些。
轧程：每两次软化热处理之间所完成的冷轧工作，通常称为一个轧程。
26.影响辊缝形状的因素：1）轧辊的弹性变形；2）轧辊的不均匀热膨胀；3）轧辊的不均匀磨损。
27压下规程的制定步骤: (a)在咬入能力允许条件下，按经验分配各道次压下量， (b)制定速度制度，计算轧制时间并确定各道次轧制温度；(c)计算轧制压力、轧制力矩和总传1动力矩；(d)校验轧辊等部件的强度和电机功率；(e)进行修正和改进。
28.热轧无缝管加工步骤：①穿孔。
是将实心管坯穿制成空心毛管；②轧管。
将穿孔后的毛坯管厚轧薄到成品需求的热尺寸和均匀性；③定（减）经。
定径是使毛管获得成品管理要求的外径尺寸和精度。
减径是将大管径缩减到要求的规格尺寸和精度，也是最后精轧工序。
为使减径同时进行减壁，可令其在前后张力下减径，即张力减径；29:锥辊式穿孔机（菌式穿孔机）优点：1）锥形辊的直径沿穿孔变形区是逐渐增加的，轧件前进和轧辊配合好，减少滑动，促进纵向延伸，减少扭转变形和横锻效应，可穿塑性较差的高合金管坯；2）主动大导盘，穿孔效率高，1.5m/s；3）延伸系数大，等于6；4）咬入条件好；5）大送进角，提高生产能力。
缺点：更换规格不方便。
30.限动芯棒连轧管机：优点：1）芯棒短；2）不需设脱棒机；3）无“竹节膨胀”；4）尺寸精度高，长度长；5）延伸系数大；6）力能消耗只是全浮动的三分之一。
缺点：回退芯棒时间长，影响生产率。
31壁厚系数：外径与壁厚之比，D/S。
送进角：轧辊轴线与轧制线在主垂直面上投影的交角。
辗轧角：轧辊轴线和轧制线两者在包含轧制线和轧辊调整回转中心到轧制线的垂直距离在内的平面上投影的夹角。
滑动系数：一般用金属的运动速度与辊面相应接触点的运动速度之比来表示。
单位压下量：轧件每被轧辊加工一次的径向压下量，即前进一个单位螺距的径向压下量。
单位螺距：轧件每被轧辊加工一次前进的距离。
32斜轧过程中轧件的四个变形区：①穿孔准备区增加接触面积，提高咬入力，为管坯的二次咬入创造条件；②穿孔区，减壁，扩径、延伸；③均整区，均匀壁厚、平整毛管内外表面；④规圆段，归园毛管33临界径缩率：斜轧穿孔时刚刚出现撕裂时的压下率。
影响临界径缩率的因素：①送进角；②单位压下量；③椭圆度。
提高临界径缩率的方法：①增大送进角；②增大单位压下率；③增加顶头前伸量，增加轴向阻力；④减小椭圆度；⑤减小变形区长度。
34斜轧穿孔时咬入特点①轧件必须旋转和前进；②有两次咬入；③实现咬入必需满足纵向力平衡条件和切向力矩平衡条.斜轧穿孔的最佳工艺条件:应使顶头前实际径缩率满足以下条件，做到既顺利咬入，又保证穿孔件不过早出现孔腔：穿孔比：空心?li??d??dxi坯长度与内径比。
35.穿孔机轧辊设计：①入口锥：咬入管坯并实现管坯穿孔；②出口锥：实现毛管减壁，平整毛管外表面，均匀壁厚和规圆毛管；③轧制带（压缩带）：从曳入锥到辗轧锥的过渡作用。
36顶头设计：①鼻尖：穿孔时对准管坯定心孔，防止穿偏，给管坯中心施加一个轴向压力，防止过早形成孔腔；②穿孔锥：穿孔、减壁；③平整段（均壁段）：均壁、平整毛管内表面；④反锥：防止毛管脱出顶头时产生内滑伤，平衡作用。
37，管材纵轧的变形参数：纵向：延伸率；横向：减径率：径向：减壁率；原因：因为管体纵轧有相当一部分压扁存在，所以单纯的“压下”已不能完全反应实际变形而改用平均直径减缩率来表示。
孔型的宽度也不取决于金属的宽展，而完全取决于管体的压扁扩展程度。
因为这时实际金属宽展值与压扁的扩展值相比太小了，可以略而不计。
38轧制直径：对称孔型中心线两侧必有两点的切线速度与轧件的出口速度相等，此两点称为中性点，对应的直径。
影响轧制直径因素：1）轧件的相对壁厚；2）辊径大小；3）孔型的宽高比；4）顶头或芯棒的形状和使用方法；5）工具接触表面的摩擦系数等；6）变形区的前后张力；7）变形程度；8）沿孔型宽度的均匀性。
