发动机的装配过程[1]
发动机主装配线工艺流程

发动机主装配线工艺流程
《发动机主装配线工艺流程》
发动机主装配线是汽车制造中的重要环节,它将各种零部件组装成完整的发动机。
下面是一个 typial 的的发动机主装配线工艺流程:
1. 零部件检验:发动机各种零部件在送入主装配线之前,需要经过严格的检验。
工程师将对发动机零部件进行检测,确保其质量符合标准。
2. 零部件清洁:接下来,零部件会经过清洗过程,以确保其清洁度。
清洁的零部件更容易被组装,并且可以避免污染整个系统。
3. 零部件组装:在主装配线上,工作人员会按照工艺流程,将各种零部件按特定顺序组装起来。
这包括安装活塞、曲轴、缸体等。
4. 油润滑系统安装:完成发动机主体组装后,需要安装油润滑系统,确保发动机正常工作。
5. 点火系统安装:接着,工作人员会安装点火系统,这是发动机顺利启动和正常运转的重要部件。
6. 动力传动系统安装:最后,发动机主装配线上的工人会安装动力传动系统,包括变速箱、传动轴等。
7. 总检测和调试:最后一步是对已组装好的发动机进行全面的检测和调试,确保其工作正常。
发动机主装配线工艺流程需要严格按照标准操作,确保整个过程高效而且质量可控。
这样才能保证组装好的发动机质量可靠,可以为汽车提供稳定的动力。
发动机装配流程范文

发动机装配流程范文下面是一个一般的发动机装配流程:1.准备工作:检查所有零部件是否齐全,并核对物料清单。
准备好所需工具和设备,确保工作区域的整洁和安全。
2.进行零部件清洗:将发动机所需的零部件进行清洗,以去除表面的污垢和铁锈。
可以采用溶剂清洗、超声波清洗等方法。
3.进行零部件检验:对已清洗的零部件进行检查,确保其符合技术要求,并没有损坏或磨损。
如果有问题的零部件,需要及时更换或修理。
4.高精度加工:对那些需要高精度加工的零部件进行加工,保证其尺寸和形状的精确度,如曲轴、气缸套等。
5.进行组装:按照发动机设计图纸和装配指导书的要求,将零部件逐一组装到一起。
通常是从底部开始,逐步组装向上。
这个过程中需要注意各个零部件的安装顺序和方式,必要时使用适当的工具和设备。
6.进行需要的调整和校对:在组装过程中,可能需要对零部件进行调整和校对,以确保其符合设计要求。
如调整活塞环的间隙、校对凸轮轴和气门的配合间隙等。
7.安装配件:在主体发动机组装完成后,安装各种配件,如进气管道、排气管道、冷却系统和润滑系统等。
这些配件的安装需要按照设计要求操作,并进行相应的连接和校对。
8.进行测试:完成发动机的组装后,需要进行性能测试和调试。
这包括静音、功率输出、燃油消耗等方面的测试,以确保发动机的正常运行以及满足性能指标。
9.进行空载和负载调试:在完成发动机的测试后,进行空载和负载调试,以检查发动机的工作状态和稳定性。
这里还可以进行进一步的调整和校对。
10.编制装配报告:在完成发动机的调试和测试后,可以编写一份装配报告,记录整个装配过程中的关键步骤和问题及其解决方案。
这对于后续的质量管理和改进非常重要。
需要注意的是,发动机的装配流程可能因不同的发动机型号和制造商而有所不同,装配流程的细节也可能有所差异。
所以,在实际进行发动机装配时,还需要结合具体的制造商技术资料和指导书进行操作,确保装配的正确性和质量。
汽车发动机装配步骤及注意事项

汽车发动机是汽车的心脏,是保证汽车正常运行的重要部件。
在汽车发动机的装配过程中,需要严格按照标准操作流程进行,以确保发动机的性能和可靠性。
本文将介绍汽车发动机的装配步骤及注意事项,以供相关人士参考。
一、准备工作1. 确认零部件齐全:在开始装配汽车发动机之前,要做好准备工作,确认所有的零部件都齐全,避免在装配过程中遇到缺件问题。
2. 清洁工作台及工具:清洁工作台和工具可以避免在装配过程中进入杂质,影响汽车发动机的正常运行。
3. 工具准备:准备好相关的工具,如扳手、扳子、气动扳手、扭力扳手等,以便在装配过程中使用。
二、汽车发动机的装配步骤1. 安装曲轴:将曲轴放入曲轴箱内,注意曲轴的定位和配合间隙。
2. 安装连杆:将连杆与曲轴连接,注意连杆螺母的拧紧力度和顺序。
3. 安装缸体:将活塞环安装在活塞上,再将活塞与曲轴连接,最后将缸盖安装在缸体上。
4. 安装汽缸盖:安装汽缸盖时要确保气门和活塞的配合正常,汽缸盖螺栓的拧紧力度要均匀,以免出现漏气现象。
5. 安装进气系统和排气系统:将进气管和排气管连接到汽缸盖上,确保其密封性能。
6. 安装点火系统和供油系统:安装好点火线圈、火花塞和供油管路,排除系统内的气体和杂质。
7. 安装散热系统:将散热器和水泵安装在发动机上,并连接好冷却水管路。
8. 安装启动系统:安装好启动马达和启动电池,确保发动机能够正常启动。
9. 安装附件系统:如发电机、空调压缩机等附件系统的安装,确保其能够正常运行。
10. 调试试运行:完成发动机的装配后,进行调试试运行,检查发动机的运行状态和性能,确保没有异常情况发生。
三、注意事项1. 注意安全:在装配汽车发动机时,要注意个人安全和装配现场的安全,确保没有发生意外事件。
2. 严格按照工艺流程操作:装配汽车发动机要严格按照工艺流程进行,不得懈怠和马虎。
3. 注意细节问题:在装配过程中,要注意细节问题,如螺栓的拧紧力度、零部件的配合间隙等,确保汽车发动机的性能和可靠性。
汽车发动机装配工艺流程

汽车发动机装配工艺流程汽车发动机是汽车的核心部件之一,其装配工艺流程对于发动机的性能和可靠性至关重要。
下面将详细介绍汽车发动机的装配工艺流程,以帮助读者更好地了解这一专业领域。
第一段:引言汽车发动机装配工艺是将各种零部件组装成一个完整的发动机的过程。
这个过程需要高度的专业知识和技能,以确保发动机的性能和质量达到设计要求。
下面将逐步介绍汽车发动机的装配工艺流程。
第二段:准备工作在开始发动机的装配之前,需要进行一些准备工作。
首先,需要准备好所有的零部件,包括缸体、曲轴、活塞、气门等。
这些零部件需要经过严格的检验和清洁,以确保其质量和完整性。
同时,需要准备好所需的工具和设备,如扭矩扳手、气动工具等。
第三段:缸体和曲轴的装配第一步是将缸体安装在发动机底盘上,并确保其位置正确。
然后,安装曲轴,并使用扭矩扳手将曲轴螺栓拧紧。
在安装曲轴之前,需要在曲轴轴承上涂抹一层润滑油,以减少磨损和摩擦。
第四段:活塞和气门的装配接下来,将活塞安装在曲轴上,并确保其位置正确。
然后,安装气门和气门弹簧,并使用特殊工具将气门弹簧压缩,以便安装气门导管。
在安装活塞和气门之前,需要在其表面涂抹一层润滑油,以减少磨损和摩擦。
第五段:燃油系统和点火系统的装配在发动机的装配过程中,还需要安装燃油系统和点火系统。
燃油系统包括燃油泵、喷油器和燃油滤清器等组件,而点火系统包括点火线圈、火花塞和点火控制模块等组件。
这些组件需要按照一定的顺序和方法进行安装,并确保其连接牢固和正确。
第六段:测试和调试在完成发动机的装配后,需要进行一系列的测试和调试工作,以确保发动机的性能和可靠性。
这些测试包括压缩测试、漏油测试、点火测试等。
通过这些测试,可以检测发动机是否存在问题,并及时进行修复和调整。
第七段:总结汽车发动机装配工艺流程是一个复杂而关键的过程,需要高度的专业知识和技能。
只有按照正确的流程和方法进行装配,才能确保发动机的性能和质量达到设计要求。
通过不断的学习和实践,装配工艺流程可以不断改进和优化,以满足不断发展的汽车工业的需求。
发动机缸盖装配工艺

发动机缸盖装配工艺一、引言发动机缸盖是发动机的重要组成部分之一,它位于发动机缸体上方,起到密封气缸的作用。
发动机缸盖的装配工艺对发动机的性能和可靠性有着重要影响。
本文将围绕发动机缸盖装配工艺展开讨论。
二、发动机缸盖装配的工艺流程1. 准备工作在进行发动机缸盖装配之前,首先需要准备好所需的工具和设备,包括扭力扳手、拧紧螺丝的扭矩表、清洁剂等。
同时,还需要对工作区域进行清洁,确保无尘、无杂质。
2. 清洗发动机缸盖将发动机缸盖放置在清洗台上,使用清洁剂对其进行彻底清洗。
清洗过程中应注意使用适当的清洗工艺和清洗剂,以保证彻底清除表面的油污和杂质。
3. 检查发动机缸盖清洗完成后,对发动机缸盖进行检查。
主要检查缸盖表面是否平整,有无裂纹、磨损等缺陷。
如发现问题,应及时修复或更换缸盖。
4. 准备气缸垫片根据发动机缸盖的型号和规格,选择合适的气缸垫片。
在安装之前,需将气缸垫片涂抹一层适量的密封剂,以确保气密性。
5. 安装发动机缸盖将经过清洗和检查的发动机缸盖放置在发动机缸体上,并确保与气缸垫片完全贴合。
使用扭力扳手按照规定的扭矩数值逐步拧紧螺丝,以确保缸盖与缸体之间的紧密连接。
6. 检查安装质量安装完成后,对发动机缸盖的安装质量进行检查。
检查项目包括螺丝的拧紧力度是否符合要求、气缸垫片是否正常安装等。
同时,还需检查缸盖的平整度和密封性。
7. 清洗和保养完成发动机缸盖的装配后,还需对其进行清洗和保养。
清洗时应使用适当的清洗剂,保养时应根据要求进行润滑油的更换和加注。
三、发动机缸盖装配的注意事项1. 严格按照工艺要求进行操作,避免操作失误导致装配质量下降。
2. 在清洗发动机缸盖时,应使用适当的清洗剂,并避免使用过于强烈的溶剂,以免损坏发动机缸盖的表面。
3. 在拧紧螺丝时,要根据规定的扭矩数值进行操作,避免拧紧过紧或过松造成的问题。
4. 在安装发动机缸盖之前,应对缸盖和气缸垫片进行检查,确保无损坏或异物。
5. 在装配过程中,要注意安全,避免发生意外事故。

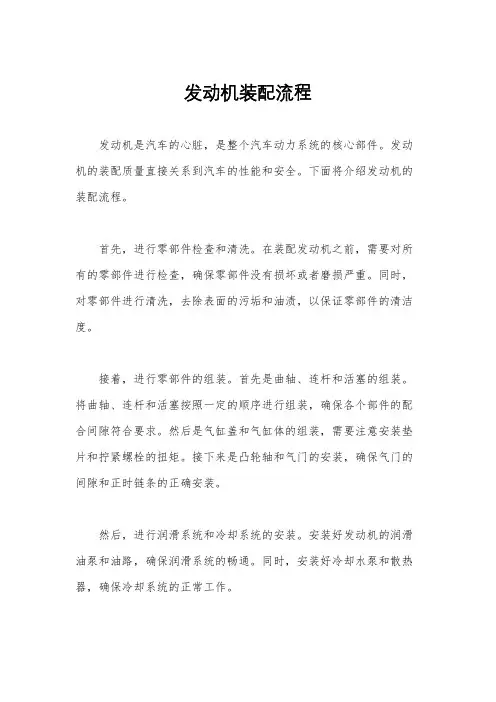

发动机装配流程

发动机装配流程
发动机是汽车的心脏,是整个汽车动力系统的核心部件。
发动机的装配质量直接关系到汽车的性能和安全。
下面将介绍发动机的装配流程。
首先,进行零部件检查和清洗。
在装配发动机之前,需要对所有的零部件进行检查,确保零部件没有损坏或者磨损严重。
同时,对零部件进行清洗,去除表面的污垢和油渍,以保证零部件的清洁度。
接着,进行零部件的组装。
首先是曲轴、连杆和活塞的组装。
将曲轴、连杆和活塞按照一定的顺序进行组装,确保各个部件的配合间隙符合要求。
然后是气缸盖和气缸体的组装,需要注意安装垫片和拧紧螺栓的扭矩。
接下来是凸轮轴和气门的安装,确保气门的间隙和正时链条的正确安装。
然后,进行润滑系统和冷却系统的安装。
安装好发动机的润滑油泵和油路,确保润滑系统的畅通。
同时,安装好冷却水泵和散热器,确保冷却系统的正常工作。
接着,进行点火系统和燃油系统的安装。
安装好点火线圈、火花塞和高压线,确保点火系统的正常工作。
同时,安装好燃油泵、喷油嘴和燃油管路,确保燃油系统的正常供给。
最后,进行整机的调试和试车。
在装配完成后,需要对整机进行调试,检查各个系统的工作情况,确保发动机的正常运转。
然后进行试车,检查发动机的性能和工作状态,确保发动机没有异常声音和漏油现象。
以上就是发动机的装配流程,通过严格按照流程进行装配,可以确保发动机的质量和性能。
希望以上内容对您有所帮助。
康明斯6BT系列柴油发动机装配和调整[1]
![康明斯6BT系列柴油发动机装配和调整[1]](https://img.taocdn.com/s3/m/5fcb88bf580216fc700afdd5.png)
康明斯6BT系列柴油发动机装配和调整目前,我国东风汽车公司引进生产的康明斯B系列车用柴油机的主要型号有6BT118-01、6BT118-02、6BT114B-01和6B96-01、6B96-02以及4BTAA92-01、4BTAA92-02等;引进生产的康明斯C系列车用柴油机有6CT8.3和6CTAA8.3等。
装配和调整康明斯6BT系列柴油发动机装配,按发动机各部件规范的技术要求进行。
送入装配的所有零件必须有产品质量合格标记,外协件必须经产品质量检验确认合格后方可进行装配。
装配的环境应保持清洁,送入的空气应经除尘处理。
工作人员应更换清洁的外套和鞋,才能进入现场(指在专门的装配车间)。
所有运动摩擦副的配合表面,在装配前应用无纺布或绸布擦净,并按维修手册的要求,均匀地涂抹洁净的润滑油。
所有密封部位应按所介绍的要求涂密封胶。
各种螺栓、螺母的扭紧力矩参见相关要求。
发动机装配时需测量和调整的主要参数见相关要求。
发动机主要零件配合尺寸见相关要求。
发动机及其它重要数据见相关要求。
管件装配时,不准有扁、弯曲、扭曲或产生裂纹等现象。
各组、部件组装完毕后,经检验验收后方可投入总装。
一、气缸体的装配(1)气缸体在装配前应清洗干净,所有油道、主轴承孔、凸轮轴孔、挺杆孔、螺孔不得有毛刺毛边,并用压缩空气吹净,不得有屑沫,型砂、铁屑。
要用汽油、白绸布清洗,直到用卫生纸粘机油擦净缸筒和其它运动部位,卫生纸上无污物,清洗才算合格。
(2)缸体水套孔和主油道孔压入碗形塞,压前在碗形塞圆柱表面应均匀涂抹GY-255厌氧胶。
(3)主轴承盖与气缸体必须配对装配。
主轴承盖上有倒角的一面(打有顺序号处)朝向水泵侧。
主轴承盖的每个螺栓孔有一个定位环定位。
主轴承盖的结合面应保持清洁,用无纺布或绸布擦净。
(4)应确保气缸体的顶面、底面和齿轮室面,在送运过程中不受损伤,用专用工具将飞轮定位环、气缸盖定位环和齿轮室定位环压入缸体的相应座孔中,并要保证压到位不偏斜。
汽车发动机装配工艺流程

汽车发动机装配工艺流程一、装配前的准备工作1. 确定发动机的型号和规格,确保所采购的零部件和材料与发动机相匹配。
2. 对所有零部件进行质量检查,确保无缺陷、无损坏,并符合设计要求。
3. 准备所需的装配工具和设备,如起重机、装配台、螺丝刀、扭力扳手等。
4. 制定详细的装配工艺流程和操作规程,确保装配过程顺利进行。
5. 对装配人员进行培训和考核,确保他们熟悉装配工艺和操作规程,具备相应的技能和素质。
二、装配过程1. 将缸体、曲轴、连杆等大型零部件安装到装配台上,使用起重机等设备将其吊装就位。
2. 安装曲轴轴承、连杆轴承等旋转件,确保其与曲轴和缸体的配合良好,转动灵活。
3. 安装气缸盖,紧固所有螺丝,确保气缸盖与缸体的配合紧密,防止漏气。
4. 安装油底壳,紧固所有螺丝,确保其与缸体的配合紧密,防止漏油。
5. 安装凸轮轴、摇臂等传动件,调整气门间隙,确保发动机运转正常。
6. 安装燃油系统、点火系统等电子元件,确保发动机正常运转。
7. 将发动机总成安装到汽车底盘上,紧固所有连接件和螺丝。
8. 进行初步检查,确保发动机运转正常,无异响、无泄漏等现象。
三、装配后检测与调整1. 进行磨合试验,让发动机在各种转速下运转一段时间,检查运转情况、有无异响、振动等问题。
2. 进行功率测试,检测发动机的功率、扭矩等性能指标是否符合设计要求。
3. 进行排放测试,确保发动机的排放符合国家环保标准。
4. 进行可靠性试验,让发动机在各种恶劣条件下运转一段时间,检查其耐久性和可靠性。
5. 根据检测结果进行调整,优化发动机的性能表现。
6. 对所有零部件进行再次检查,确保无损坏、无松动,并进行必要的维修和保养。
7. 对装配过程进行总结评估,总结经验教训,持续改进装配工艺流程。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1. 发动机、变速器、后桥等关键零部件及整车装配工艺装备1.1发动机装配工艺装备随着中国汽车工业的快速发展,特别是引进技术和国外二手设备的再利用,使发动机装配的设备水平大幅度提高。
发动机装配工艺装备主要分为五个类型:总成和分总成装配线;移载翻转设备;自动拧紧设备;专用装配设备和检测设备。
1.1.1发动机装配线的型式及发展国内各发动机制造企业所采用的发动机装配线型式较多,大致可归纳为;自由滚道+双链桥架小车式;自由滚道+单链牵引地面轨道小车式;自由滚道+带随行支架地面板式;自由滚道+单链牵引地面轨道小车式+带随行支架地面板式;悬挂链式等。
以上各装配线的主线皆为强制流水(连续或间歇),装配对象与主线的运行是一致的(同步),故称为同步装配线或刚性装配线。
随着汽车工业的发展,发动机装配线正由刚性装配线向柔性装配线方向发展,柔性装配线的特点是装配节拍可以在一定的范围内自由调整,可以实现多品种混流生产并适应生产纲领的变化。
又由于在装配作业时装配对象和装配工人保持相对静止状态,对保证装配的高质量及采用专门的装配设备提供了方便的条件,便于实现装配的自动化。
因此国内引进的轿车发动机装配线均采用了柔性装配线( 即非同步装配线)。
目前国内用于发动机装配非同步装配线主要型式有,纵置单滚杠式、摩擦式机动辊道式、双链滚轮式和鳞板式等。
一般从美国和日本引进的发动机非同步装配线为摩擦式机动辊道式,如一汽二发和天内;从德国引进的发动机非同步装配线为纵置单滚杠式,如上海大众和一汽大众。
大总成(中型)非同步装配线在中国的发展,是随着引进轿车技术和国外二手设备再利用而发展起来的。
北京内燃机厂和一汽第二发动机厂在80年代末分别引进的美国通用汽车公司2.0L发动机生产线及美国克莱斯勒公司的488发动机生产线,该两条生产线上总成和分总成装配线采用的就是非同步装配线。
这一时间可以说柔性装配线已经在中国中小型机械的装配生产中得以应用,以后国内新建的几个大型发动机厂,如上海大众、一汽大众、天津内燃机厂等发动机装配生产线均采用引进的非同步装配线。
我国少数设备生产厂通过对引进技术的消化吸收,已能自行设计和制造这种用于中小机械的非同步装配线,并用于生产中。
但与引进的设备相比还有一定的差距,主要问题和技术难点是可靠性差,辊子和滚杠耐磨强度低,影响设备的使用寿命。
目前这种设备仍以引进为主,因此在这方面还有待于进一步研制,采用国产设备将使生产线的成本大大降低,因此在我国有广泛的发展前景。
1.1.2发动机装配线上的专用装配设备和检测设备柔性装配线的应用为确保产品高质量、高生产率的专用装配机创造了条件。
在轿车发动机装配中普遍地采用了定扭矩的多头螺栓(母)扭紧机(也称装配机)。
拧紧方法采用控制扭矩—转角法,这种方法是目前世界上最先进的螺纹连接方法。
此外还采用气门自动装配机、装配机械手、自动涂胶机等设备,这些设备的采用使国内发动机装配技术水平接近了国外先进水平。
在轿车发动机装配中,一些重要的结合面(如油底壳、水泵壳等与缸体结合面),采用了涂密封胶新工艺,取代结合面间的垫片,既简化了生产工艺又提高了密封质量。
在关键的装配工序后都设有专门的检查工位,采用自动化检测设备控制装配质量,例如曲轴旋转力矩及轴向间隙的检查、总成密封性检查等。
发动机装配主要设备和目前国内制造水平见表1。
表1 发动机装配主要设备和目前国内制造水平序号设备名称国内制造水平1 发动机总成非同步装配线能够设计制造,但质量不过关,使用寿命短,2 缸盖非同步装配线目前使用的该类设备以引进为主。
3 活塞连杆非同步装配线4 气门锁夹压装机5 火花塞导管压装机6 活塞环装配机国内能够设计制造,并且质量可靠,但目前没7 活塞销压装机有专业生产厂,生产分散,影响设备整体水平8 缸体翻转机提高,目前使用的该类设备以国内制造为主。
9 活塞插入横转台10 翻转移载机11 发动机编号打印机12 主轴承盖螺栓拧紧机能够设计制造,但质量不过关,故障率高。
13 连杆螺栓拧紧机目前国内一些厂为节约投资采用关键的拧紧头14 油底壳螺栓拧紧机引进,机身部分自行制造,基本能满足使用要15 缸盖螺栓拧紧机求。
目前使用的该类设备95%以上为引进。
16 飞轮螺栓拧紧机17 油底壳和后油封涂胶机能够设计制造,但质量不过关、故障率高。
目前国内一些厂为节约投资采用关键的密封测18 曲轴回转力矩检测机试无件引进,机身部分自行制造,基本能满足19 气门及导管密封性检测机使用要求。
目前使用的该类设备95%以上为20 发动机总成密封性检测机引进。
21 气门间隙调整机1.1.3发动机出厂试验设备发动机出厂试验是发动机产品的最后检验,在大量生产中,为了提高生产效率及试验数据的准确性,发动机出厂试验台架系统向全自动化台架系统发展,全自动出厂试验台架系统主要包括三方面的内容。
①试验规范的程序控制及各种数据的自动测试。
通过程序控制,发动机可以按照设定的程序自动按规范的要求完成试验并自动进行数据测量和判断分析,并把各种测量数据储存在计算机内。
②试验台架的自动快速对接。
快速连接试验台能够在极短时间内完成各种管路的自动快速连接;发动机在台架上的自动定位和夹紧;驱动轴的自动对接等一系列动作,实现测试台架装拆连接的自动化,从而减少在试验台上所占辅助时间。
③发动机的自动输送。
出厂试验自动化的第三部分内容就是与自动化试验台架配套的专用自动输送线,该线的型式一般采用积放式摩擦辊道输送线。
该线具有输送、储存以及自动识别的功能,控制系统根据各台架提出的上料先后顺序和台架外储料滑台上的备料情况,通过判断识别发动机输送托盘上的标志,自动将预试的发动机送到需要的台架上或储料滑台上,将测试合格的发动机送到下线点,测试不合格的发动机送到检修工位,将空托盘自动送回上线点。
全自动出厂试验台架系统在中国的发展,始于80年代末,当时国内一些大型汽车厂先后引进了少量发动机自动化出厂试验台架,如北京吉普汽车有限公司引进美国英格索兰自动化试验台架。
一些设备生产厂在消化吸收引进技术基础上,结合中国的实际情况对引进设备进行仿制,就目前的情况看,试验规范的程序控制、试验数据的自动测试技术及自动输送技术在我国已经成熟,已有少数生产厂能够设计、制造并应用于生产中。
技术难点是快速对接技术,尤其是驱动轴快速对接抗扭振和抗自激振动等技术,这项技术还有待进一步完善。
这套设备若能国产化将使其成本大大降低,价格仅为进口设备的十分之一,因此在中国将有广阔的发展前景。
由我公司设计开发的汽车发动机总装配生产线控制系统具有完成装配零部件在线上的输送、识别定位、装配、各工位信息采集、信息处理、信息传递等功能,上位信息系统可实现传输线上工件位置的跟踪、设备各运行状态的监测等功能。
目前,总装线和分装线上工件的输送普遍采用柔性输送线,并在线上配置自动化专机设备,以提高生产效率及装配精度、质量。
柔性输送线主要有摩擦辊道和启停式动力辊道两种。
摩擦辊道为连续运行方式,工位间分隔采用停止器,定位准确可靠,线上配置装配托盘输送工件,工件可在工位间实现无级积放,一个工位可积放多个托盘;也可以采用特别处理的辊面直接输送工件,同时设置积放工位,每个积放工位只能积放一个工件。
发动机托盘可以适应多品种机型装配需要,操作灵活,装配线上的自动化设备主要有自动打号机、拧紧机、自动翻转机、涂胶机以及其他专用装配设备等,可大大提高装配线的装配能力。
装配线上采用现场总线控制方式,通过现场分布I/O及PLC完成装配线的运行及各个工位间的通讯。
采用以太网组建现场信息,用于完成装配线上的信息采集、排产下达、工位监控及装配提示等功能。
1、生产线的主要技术指标:生产纲领:试验线及100000台/年装配线输送速度:3—15m/min输送水平误差:<1/1000发动机是一个汽车的核心部件,汽车发动机装配线汽车发动机装配线是一个对发动机顺序装配的流水线工艺过程,由于工艺的繁琐性,装配线在整个生产过程中尤为重要。
发动机是汽车领域技术最密集的关键部件,在汽车发动机装配过程中,由于被装配零件的多样性、工艺的繁琐性,汽车发动机装配线就显得尤为重要。
汽车发动机装配线是一个对发动机顺序装配的流水线工艺过程,每个工位之间是流水线生产,因此,每个环节的控制都必须具备高可靠性和一定的灵敏度,才能保证生产的连续性和稳定性。
合理地规划发动机装配线可以更好地实现产品的高精度、高效率、高柔性和高质量。
汽车发动机装配线主要包括总装线、分装线、工位器具及线上工具等。
在总装线和分装线上,目前国内普遍采用柔性输送线输送工件,并在线上配置自动化装配设备以提高效率。
柔性输送线主要有:摩擦辊道和启停式动力辊道两种。
装配线上的自动化设备主要有自动打号机、拧紧机、自动翻转机以及其它专用装配设备等,可大大提高装配线的装配能力。
目前,装配线普遍采用现场总线控制方式,通过现场分布I/O统一控制装配线的运行及完成各工位间的通讯。
组建现场信息监控系统采用以太网等方式,完成装配线上的信息采集、排产下达、工位监控及装配提示等功能。
发动机装配在其生产过程中是不可缺少的重要步骤,而合理地规划发动机装配线可以更好地实现产品的高精度、高效率、高柔性和高质量。
在现代化的发动机生产装配线中,成熟的装配工艺、设备选择、质量控制及物流方式均值得人们去借鉴。
在发动机生产中,装配线是发动机最终状态、最终结构、最终精度的展示,对确保发动机的精度、质量至关重要。
一条发动机装配线要保证发动机的装配技术条件,实现高精度;要保证装配节拍,实现高效率;要多机型同时装配,实现高柔性;要有效地控制装配精度,实现高质量。
要实现以上几个方面必须从生产线的规划开始着手。
一条发动机装配线尽管具备各种功能,但其最终目的、最基本功能就是保质、保量和按节拍装配出合格的发动机,究竟是否具备这些功能,还要经生产实践检验,在实际生产中验证。
新工艺、新技术及新产品的不断涌现,使发动机装配向智能化、数字化和可视化发展,未来的发动机装配线的规划将有更多选择。
汽车发动机装配线是一个对发动机顺序装配的流水线工艺过程,由于工艺的繁琐性,装配线在整个生产过程中较为关键。
发动机是汽车领域技术最密集的关键部件,在汽车发动机装配过程中,由于被装配零件的多样性、工艺的繁琐性,汽车发动机装配线就显得尤为重要。
汽车发动机装配线是一个对发动机顺序装配的流水线工艺过程,每个工位之间是流水线生产,因此每个环节的控制都必须具备高可靠性和一定的灵敏度,才能保证生产的连续性和稳定性。
汽车发动机装配线主要包括总装线、分装线、工位器具及线上工具等。
在总装线和分装线上,目前国内普遍采用柔性输送线输送工件,并在线上配置自动化装配设备以提高效率。
柔性输送线主要有:摩擦辊道和启停式动力辊道两种,输送速度一般为3-15m/min。
