拱圈施⼯⽅案呈祥桥拱圈施⼯⽅案⼀、⼯程概况嘉祥县呈祥⼤桥位于嘉祥县县城东，呈祥⼤道朱楼庄段，连接嘉祥县⾄开发区、济宁的交通要道。
该桥设计荷载等级为公路-Ⅰ级，桥梁总长度75.642⽶，桥⾯宽度43.9⽶。
本桥采⽤实腹式等截⾯圆弧拱，拱轴线为圆曲线型式，共3孔，净跨径：14,20,14m；主拱圈圆曲线半径为14.95m，副拱圈圆曲线半径为10.55m。
拱桥主拱圈净跨径Lo=20.0m，净⽮⾼fo=4.0m，fo/Lo=1/5,副拱圈净跨径Lo=14.0m，净⽮⾼fo=2.8m，fo/Lo=1/5。
本桥主、副拱圈均采⽤钢筋混凝⼟结构，其中C30混凝⼟1975⽅，Ⅰ级钢筋77.9吨，Ⅱ级钢筋162.2吨。
⼆、施⼯准备1、施⼯组织机构（1）、施⼯组织机构成⽴拱圈施⼯质量管理⼩组，以项⽬经理为组长，质量管理⼩组下设⼏个职能部门，把质量措施切实落实到施⼯的全员、全⽅位和全过程中。
⼯程部、质安部对全过程进⾏重点监督和全⽅位服务，确保质量达到质量⽬标。
（2）、项⽬部及各分部的主要职能如下：<1>项⽬经理：全⾯负责拱圈施⼯的各项⼯作；<2>总⼯程师：协助项⽬经理做好技术分析及技术把关，全⾯负责技术管理⼯作。
<3>⼯程科：主管⼯程施⼯管理，负责施⼯计划的制定、实施，控制⼯程进度，协助总⼯制定各道⼯序的⽅案并贯彻落实。
<4>财务科：负责⼯程款划拨和⼯程资⾦筹集及各分部资⾦情况的检查，监督资⾦的使⽤。
<5>质检科：负责⼯程质量检查、检测并配合监理⼯程师进⾏⼯程验收。
<6>机料科：负责施⼯机械的调度、维修、保养和⼯程所⽤材料的调查、订购。
<7>办公室：负责后勤保障、宣传报道、安全保卫和疾病预防等。
<8>试验室：负责整个⼯程施⼯全过程中的试验⼯作。
<9>施⼯队：在项⽬部的领导下负责拱圈⽀架的搭设、钢筋的制安及混凝⼟的浇筑。
拱圈专项施工方案
一、工程概况本工程为某地区一座跨径为XX米的钢筋混凝土拱桥，拱圈采用圆形设计，板拱拱顶处厚度为XX米，拱脚厚度为XX米。
桥梁全长XX米，跨径XX米，拱圈采用C50混凝土，施工方式为搭设支架现浇。
二、施工准备1. 施工材料：确保混凝土、钢筋、模板等施工材料的质量符合设计及规范要求。
2. 施工设备：准备必要的施工设备，如混凝土搅拌机、泵送设备、钢筋加工机械、模板制作及安装设备等。
3. 施工人员：组织专业施工队伍，确保施工人员具备相应的技能和经验。
4. 施工现场：做好施工现场的规划与布置，确保施工环境整洁、安全。
三、施工工艺1. 拱架基础施工（1）对基础进行处理，确保基础表面平整、坚实。
（2）根据设计图纸，搭建拱架基础，确保拱架基础稳固、水平。
2. 拱架搭设（1）按照设计要求，搭建拱架，确保拱架尺寸、形状符合设计要求。
（2）对拱架进行预压，消除拱架的变形，确保拱架的稳定性。
3. 底模、腹板、顶板钢筋制作与安装（1）根据设计图纸，制作底模、腹板、顶板钢筋。
（2）安装钢筋，确保钢筋间距、保护层厚度符合设计要求。
4. 模板安装（1）根据设计图纸，制作侧板模板。
（2）安装侧板模板，确保模板牢固、密封。
5. 混凝土浇筑（1）采用商品混凝土，用车泵对称浇筑。
（2）分段对称浇筑混凝土，确保混凝土密实、均匀。
6. 拆除侧模与养护（1）混凝土养护至100%设计强度后，拆除侧模。
（2）对混凝土进行养护，确保混凝土强度达到设计要求。
7. 拱架卸落（1）在混凝土达到设计强度后，卸落拱架。
（2）检查拱圈质量，确保拱圈无裂缝、变形等问题。
四、施工质量控制1. 严格按设计图纸和施工规范进行施工，确保工程质量。
2. 加强施工过程中的质量监控，及时发现并处理质量问题。
3. 对施工材料、设备、人员等进行严格审查，确保施工质量。
五、施工安全措施1. 做好施工现场的安全防护，确保施工人员安全。
2. 定期对施工人员进行安全教育，提高安全意识。

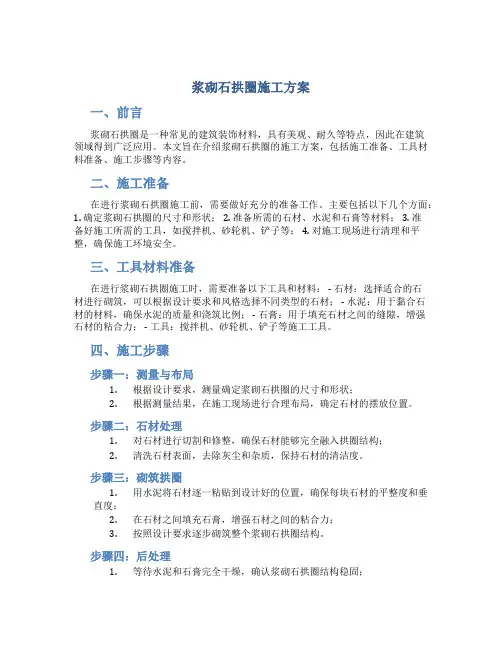

浆砌石拱圈施工方案
浆砌石拱圈施工方案一、前言浆砌石拱圈是一种常见的建筑装饰材料，具有美观、耐久等特点，因此在建筑领域得到广泛应用。
本文旨在介绍浆砌石拱圈的施工方案，包括施工准备、工具材料准备、施工步骤等内容。
二、施工准备在进行浆砌石拱圈施工前，需要做好充分的准备工作。
主要包括以下几个方面：1. 确定浆砌石拱圈的尺寸和形状； 2. 准备所需的石材、水泥和石膏等材料； 3. 准备好施工所需的工具，如搅拌机、砂轮机、铲子等； 4. 对施工现场进行清理和平整，确保施工环境安全。
三、工具材料准备在进行浆砌石拱圈施工时，需要准备以下工具和材料： - 石材：选择适合的石材进行砌筑，可以根据设计要求和风格选择不同类型的石材； - 水泥：用于黏合石材的材料，确保水泥的质量和浇筑比例； - 石膏：用于填充石材之间的缝隙，增强石材的粘合力； - 工具：搅拌机、砂轮机、铲子等施工工具。
四、施工步骤步骤一：测量与布局1.根据设计要求，测量确定浆砌石拱圈的尺寸和形状；2.根据测量结果，在施工现场进行合理布局，确定石材的摆放位置。
步骤二：石材处理1.对石材进行切割和修整，确保石材能够完全融入拱圈结构；2.清洗石材表面，去除灰尘和杂质，保持石材的清洁度。
步骤三：砌筑拱圈1.用水泥将石材逐一粘贴到设计好的位置，确保每块石材的平整度和垂直度；2.在石材之间填充石膏，增强石材之间的粘合力；3.按照设计要求逐步砌筑整个浆砌石拱圈结构。
步骤四：后处理1.等待水泥和石膏完全干燥，确认浆砌石拱圈结构稳固；2.清理施工现场，保持环境整洁。
五、总结通过以上施工步骤，可以顺利完成浆砌石拱圈的施工。
在实际操作中，应注意施工质量和施工安全，确保浆砌石拱圈结构的稳固和美观。
希望本文对浆砌石拱圈施工有所帮助。
以上是浆砌石拱圈的施工方案，希望对您有所启发。
拱圈混凝土浇筑专项方案
一、工程概况拱圈混凝土浇筑是桥梁、隧道等工程中的重要环节，关系到整个结构的稳定性和安全性。
本方案针对拱圈混凝土浇筑进行专项规划，确保施工质量和工程进度。
二、编制依据1. 《混凝土结构工程施工质量验收规范》（GB 50204-2011）2. 《建筑工程施工安全规范》（GB 50345-2010）3. 《桥梁工程安全技术规范》（JTG D60-2004）4. 设计文件及相关施工图纸三、施工准备1. 人员准备：组织专业施工队伍，明确各岗位责任，加强技术培训和安全教育。
2. 材料准备：确保水泥、砂、石、外加剂等原材料质量合格，并符合设计要求。
3. 设备准备：检查混凝土搅拌站、运输车辆、浇筑设备等，确保其正常运行。
4. 施工现场准备：清理施工现场，确保施工区域整洁、安全。
四、施工工艺及方法1. 浇筑前准备：检查模板、钢筋、拱架等，确保其符合设计要求。
2. 混凝土搅拌：严格按照配合比进行搅拌，确保混凝土质量。
3. 浇筑顺序：跨径小于16m的拱圈或拱肋混凝土，应按拱圈全宽从两端拱脚向拱顶对称、连续浇筑，并在混凝土初凝前全部完成。
跨径大于或等于16m的拱圈或拱肋，宜分段浇筑。
4. 分段浇筑：分段位置应能使拱架受力对称、均匀和变形小为原则。
各段的接缝面应与拱轴线垂直，各分段点应预留间隔槽。
5. 施工缝处理：因故中断时，应将施工缝凿成垂直于拱轴线的平面或台阶式接合面。
6. 间隔槽混凝土：待拱圈分段浇筑完成后，其强度达到75%设计强度，接合面按施工缝处理后，由拱脚向拱顶对称进行浇筑。
7. 钢筋施工：分段浇筑钢筋混凝土拱圈（拱肋）时，纵向不得采用通长钢筋，钢筋接头应安设在后浇的几个间隔槽内，并应在浇筑间隔槽混凝土时焊接。
8. 养护：浇筑完成后，及时进行养护，确保混凝土强度和耐久性。
五、质量控制1. 混凝土质量：严格按照设计要求进行配合比设计，确保混凝土强度、坍落度等指标符合要求。
2. 模板、钢筋质量：确保模板安装牢固、平整，钢筋焊接、绑扎符合规范。

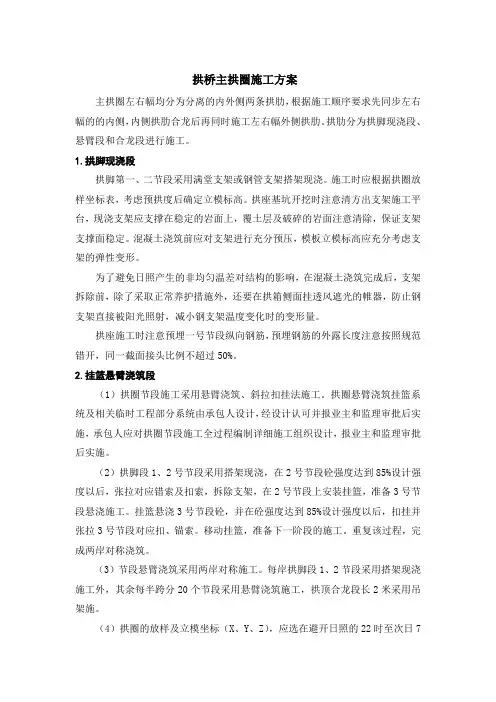

拱桥主拱圈施工方案
拱桥主拱圈施工方案主拱圈左右幅均分为分离的内外侧两条拱肋，根据施工顺序要求先同步左右幅的的内侧，内侧拱肋合龙后再同时施工左右幅外侧拱肋。
拱肋分为拱脚现浇段、悬臂段和合龙段进行施工。
1.拱脚现浇段拱脚第一、二节段采用满堂支架或钢管支架搭架现浇。
施工时应根据拱圈放样坐标表，考虑预拱度后确定立模标高。
拱座基坑开挖时注意清方出支架施工平台，现浇支架应支撑在稳定的岩面上，覆土层及破碎的岩面注意清除，保证支架支撑面稳定。
混凝土浇筑前应对支架进行充分预压，模板立模标高应充分考虑支架的弹性变形。
为了避免日照产生的非均匀温差对结构的影响，在混凝土浇筑完成后，支架拆除前，除了采取正常养护措施外，还要在拱箱侧面挂透风遮光的帷器，防止钢支架直接被阳光照射，减小钢支架温度变化时的变形量。
拱座施工时注意预埋一号节段纵向钢筋，预埋钢筋的外露长度注意按照规范错开，同一截面接头比例不超过50%。
2.挂篮悬臂浇筑段（1）拱圈节段施工采用悬臂浇筑、斜拉扣挂法施工。
拱圈悬臂浇筑挂篮系统及相关临时工程部分系统由承包人设计，经设计认可并报业主和监理审批后实施，承包人应对拱圈节段施工全过程编制详细施工组织设计，报业主和监理审批后实施。
（2）拱脚段1、2号节段采用搭架现浇，在2号节段砼强度达到85%设计强度以后，张拉对应错索及扣索，拆除支架，在2号节段上安装挂篮，准备3号节段悬浇施工。
挂篮悬浇3号节段砼，并在砼强度达到85%设计强度以后，扣挂并张拉3号节段对应扣、锚索。
移动挂篮，准备下一阶段的施工。
重复该过程，完成两岸对称浇筑。
（3）节段悬臂浇筑采用两岸对称施工。
每岸拱脚段1、2节段采用搭架现浇施工外，其余每半跨分20个节段采用悬臂浇筑施工，拱顶合龙段长2米采用吊架施。
（4）拱圈的放样及立模坐标（X、Y、Z），应选在避开日照的22时至次日7时（以下简称标准时间），还应避开大风期，按设计提供的含预拱度坐标，同时另加施工调整值控制。
扣索、锚索的每一次张拉也应选在标准时间段内进行，否则应对标高、索力进行温度修正。
拱圈施工方案
拱圈施工方案介绍拱圈施工是建筑工程中的一项重要工作，主要用于给建筑物提供支撑和增强其结构强度。
本文将详细介绍拱圈施工的方案及步骤。
施工准备1.详细设计：在开始施工前，必须完成详细的拱圈设计工作。
这包括拱圈的形状、尺寸、材料和施工方法等。
2.材料准备：根据设计要求，准备好所需的材料，包括砖块、沙子、水泥等。
材料的质量必须符合相关标准，并按照设计要求进行检验和验收。
3.工具准备：准备好施工所需的工具，例如铲子、锤子、水平仪、梯子等。
确保这些工具的良好状态，以便顺利完成施工工作。
施工步骤1.基础处理：在施工前，必须对基础进行处理。
这包括清理基础表面的杂物，确保基础平整牢固。
2.砌筑拱脚：首先，从基础上开始砌筑拱脚。
将砖块按照设计要求进行砌筑，使用水泥砂浆将它们粘合在一起。
确保拱脚的水平和垂直度，以保证拱圈的稳定性。
3.安装拱圈模板：为了确保拱圈施工的精确性，需要安装拱圈模板。
模板可以帮助工人确保拱圈的形状和尺寸符合设计要求。
4.砌筑拱圈：在拱圈模板的指导下，砌筑拱圈。
使用砖块和水泥砂浆按照设计要求逐层砌筑。
注意保持每一层的水平和垂直度，并在施工过程中定期使用水平仪进行检查。
5.拱顶处理：当拱圈达到设计高度时，进行拱顶的处理。
根据设计要求，可以使用砖块、钢筋混凝土或其他材料进行处理，以保证拱顶的强度和稳定性。
6.拆除模板：在拱圈施工完成后，拆除拱圈模板，并清理施工现场的杂物和残渣。
7.填充处理：为了加强拱圈的稳定性，可以在拱圈上方填充适当的填充物，例如轻质骨料混凝土。
填充物应根据设计要求进行选择和施工。
8.表面处理：最后，对拱圈进行表面处理，例如涂刷防水涂料或进行外墙装饰，以提高拱圈的美观性和耐久性。
施工注意事项1.安全第一：施工过程中，必须严格遵守安全操作规程。
工人应佩戴安全帽、安全镜等个人防护设备，并确保工作区域的周围安全。
2.质量控制：施工过程中，要严格按照设计要求进行操作，确保每一道工序的质量。
拱圈施工方案
拱圈施工方案一、工程概况本桥净跨径L0＝28m、净矢高f0=5.6m、矢跨比f0/L0=1/5。
拱圈为1.0m高现浇砼箱型圆弧拱，宽度为16.70m。
拱上采用立柱式建筑，由横墙、立柱、盖梁及连续板组成。
拱圈设计为C40钢筋砼（为缩短建设工期，保证拱圈分段、分环浇筑砼时的设计强度，经建设方、监理、设计单位拱圈按C40钢筋砼施工），采用搭设支架现浇。
拱圈要求分段对称浇筑，在纵、横向都必须对称浇筑。
拱圈沿纵向分3段对称浇筑，分段浇筑顺序为P1段→P2段→P3段。
拱圈分段浇筑完成且强度≥50％设计强度和结合面严格按施工缝处理验收后，方可浇筑合拢缝砼，施工封拱合拢温度应符合设计要求，合拢温度不宜大于20℃。
拱圈设计工程数量表拱圈施工顺序为：拱架基础施工→拱架搭设→底模铺设→拱架预压→底板、腹板、横隔板钢筋制作、安装→侧板、底板模板安装→底板砼分3段对称浇筑（P1段→P2段→P3段）→拆模、养护→顶板模板安装→顶板（包括拱上垫梁）钢筋制作、安装→拱上垫梁模板安装→腹板、横隔板、顶板（包括拱上垫梁）砼分3段对称浇筑（P1段→P2段→P3段）→养护→合拢缝砼浇筑→养护砼至100％设计强度→拱架卸落。
三、施工现场总体布置1、砼采用商品砼，在0号、1号台用两台车泵对称浇筑。
2、在1号台后方布设钢筋制作场及模板制作场。
四、施工测量在开工前已完成对平面控制点和高程控制点的复测、加密工作并经报批后投入使用。
在拱圈施工过程中主要完成以下测量工作：1、在拱圈施工前对拱座及预埋筋位置、高程进行复核；2、拱架基础垫层砼标高控制，在垫层砼上进行支架排位放样；3、拱架每排（层）高程、垂直度及顶面高程控制；4、拱架顶部小横杆高程控制；5、拱圈底模高程、平面位置控制及在底模上进行1：1拱圈放样；6、拱架预压的相关测量；7、拱圈砼浇筑分界线高程测量控制；8、拱圈顶板底模、拱上垫梁放样及高程测量；9、拱圈浇筑过程中的监控量测；10、拱架卸落的监控量测；11、排架施工完成、桥面板安装完成及桥面系施工完成后拱圈的高程测量。
拱圈施工方案
两叉口桥拱圈支架方案本桥桥型结构为1跨20米拼宽拱桥，桥梁全长37.32米,桥梁拼宽14.7 m。
结构除拱圈采用钢筋砼形式外，其它采用与旧桥结构相同的形式。
现对现浇拱圈施工方案进行描述:一、拱圈说明拱圈为1跨20米斜交30度实腹式圆弧线砼,主拱净跨径17.32m,截面等高度0.95m,矢跨比为1/4,拱圈混凝土设计标号为C30,主要工程量有C40砼:337.51m3,钢筋:13.5 t。
拱圈是拱桥的主要承重结构,是整个拱桥施工的关键环节。
根据本工程桥位处地形、地基等实际条件，结合我部建筑材料的情况和施工能力，进行多方面的技术经济比较，最后确定采用满堂式松木拱支架方案。
拱架及拱盔采用直径大于14cm顺直松木搭设；弓形木宽度和厚度采用宽16cm×高18cm；底模、侧模采用5cm厚松木板。
钢筋现场绑扎、焊接。
拱圈砼采用商品砼,砼运输车运输,砼输送泵入模。
二、地基处理现浇结构支架体系关键部位是桥下基础处理,上部结构全长范围内地基承载力应满足所承受的全部荷载,保持支架不产生变形,不发生地基沉陷现象。
本桥地基处理具体方法为:回填承台基坑整平压实后,整平压实后浇筑10 cm～12 cm 厚C15砼。
原桥下水泥路面部分可直接搭设。
三、拱架搭设拱架方案为：a.拱板5cm厚，搭接错位；b.拱架立柱要求顺直无不良木节和裂缝，要求直径不小于14cm；横向垂直间距为1m,,纵向间距为 1.5m。
上下立柱要求垂直竖立；c.纵梁和横梁要求两面锯平，接触面不小于12cm,厚度不小于15cm；纵向和横向均设“人”字形斜撑。
拱架设计图如下：3.1支架搭设方法及基本要求3.1.1 本工程架体搭设从桥台一端开始搭设。
立好立杆后，及时设置扫地杆和第一步大小横杆。
3.1.2架体与主体结构拉结牢靠后，随着架体升高，剪刀撑应同步设置。
3.1.3安全网在剪刀撑等设置完毕后设置。
3.2支架使用规定3.2.1、严禁上架人员在架面上奔跑、退行；3.2.2、严禁在架上戏闹或坐在栏杆上等不安全处休息；3.2.3、严禁攀援支架上下，发现异常情况时，架上人员应立即撤离；3.2.4、支架上垃圾应及时清除，以减轻自重。
