负筋计算

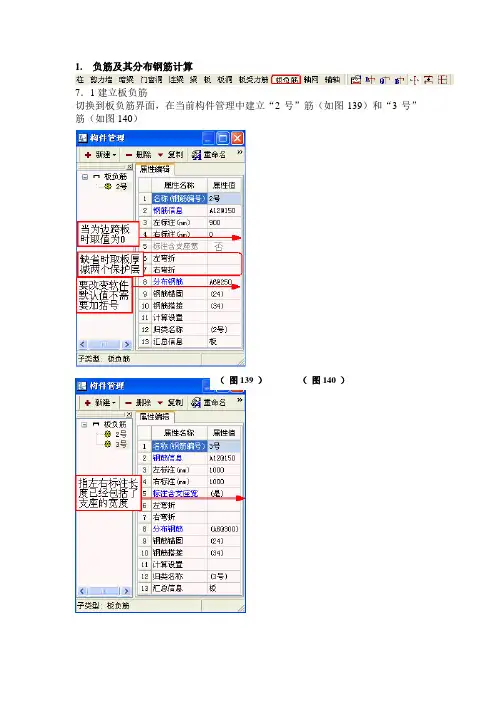

1.负筋及其分布钢筋计算7．1建立板负筋切换到板负筋界面，在当前构件管理中建立“2号”筋（如图139）和“3号”筋（如图140）（图139 ）（图140 ）（7．2画入板负筋（如图141）方法一：按梁、剪力墙或者板边线布置板负筋点击工具栏中的“按照梁布置板负筋”按钮，用鼠标左键选中要需要布置的梁，然后确定负筋的布置方向即可方法二：自定义负筋的布筋长度（布置范围）点击工具栏中的“画线布置板负筋”按钮，画出板负筋的布置长度（两点一线），然后确定负筋的布置方向即可7．3显示板负筋信息――Shift+J、构件属性编辑器按Shift+J键就能够显示板负筋的名称，或者点击工具栏中的“构件属性编辑器”能够查看负筋的配筋信息7．4汇总计算/查看/分析计算结果按F9键或者工具栏中的按钮进行汇总计算，按查看板钢筋计算结果（如图142）“2号”板负筋（如图142）L＝900（左标注）＋70(板厚－2*bhc) ＋24d（锚固长度）＋6.25d（弯勾）――软件默认边跨板负筋锚入梁中N＝（4800－150－50－125－50）/150＋1＝30.5≈31根分布筋L＝2725（4800－900－125－900－125）＋150（与负筋搭接）＋150（与负筋搭接）――软件默认和负筋搭接150mmN＝900/250＝3.2≈3根――软件默认根数计算向上取整“3号”板负筋（如图143）L＝1000（左标注）＋1000（右标注）+70(板厚－2*bhc) +70(板厚－2*bhc)――软件默认左、右标注长度已经包括了梁支座宽度，如果实际工程与之不同，把构件属性中的“标注含支座宽”修改为“否”即可N＝（4800－150－50－125－50）/150＋1＝30.5≈31根分布筋L＝2725（4800－900－125－900－125）＋150（与负筋搭接）＋150（与负筋搭接）――软件默认和负筋搭接150mmN＝2000/300＝6.7≈6根――软件默认根数计算向上取整。
板支座负筋长度计算
板支座负筋长度计算
板支座负筋长度是建筑物框架结构设计时，计算支座在同一水平面上
一支点到另一支点的负筋长度。
一般计算步骤：
（1）确定钢架程序中的节点数，然后根据户型结构给出每一节点的
横竖向位移量；
（2）根据支座状态，确定负筋经过的位置，以及对应的支座编号；
（3）根据负筋的经过点，计算每段负筋的直线距离；
（4）根据每段负筋的不同位置，计算出支座负筋的总长度。
板支座负筋的长度是框架结构设计的重要参数，计算时要精确，否则，可能会影响到结构安全性和稳定性。
板钢筋计算公式图解
练习
1、请画负筋并计算其长度和根数 2、用软件计算并进行对量
1、单跨接150mm 方式二：分布筋长度＝轴线长度 方式三：分布筋长度＝按照负筋布置范围计算
1、单跨板钢筋的计算
端支座负筋的分布筋根数计算
方式一：分布筋根数＝负筋板内净长÷分布筋间距 方式二：分布筋根数＝负筋板内净长÷分布筋间距＋1
伸进长度＝max(板厚,120)
1、单跨板钢筋的计算
板底钢筋的支座－伸进长度其它情况
伸进长度＝max(≥12d且≥梁（或墙）宽/2 ) 伸进长度≥La（锚固长度） 伸进长度＝过墙（或梁）中线＋5d 伸进长度＝梁（或墙）宽－保护层 伸进长度＝到墙（或梁）的中线
1、单跨板钢筋的计算
板底钢筋根数计算
第一根钢筋距梁或墙边50mm 第一根钢筋距梁或墙边一个保护层 第一根钢筋距梁角筋为1/2板筋间距
1、单跨板底筋布置示意图
50
练习
1、请画板及其底筋并计算其长度和根数 2、用软件计算板底钢筋并与手工对量
1、单跨板钢筋的计算
板负筋长度的计算04G101-4 P30
负筋长度＝锚入长度+弯勾＋板内净尺寸＋弯折长度
带栏板的阳台板
9、其它形式板钢筋计算
梁板式阳台
9、其它形式板钢筋计算
纯悬挑阳台
9、其它形式板钢筋计算
雨蓬板
9、其它形式板钢筋计算
挑檐
9、其它形式板钢筋计算
挑檐04G101-4P27
★软件重点功能
1、自动布置最小板 2、跨板钢筋的布置 3、平行边布置受力筋 4、XY方向布置受力筋 5、按弧线布置放射筋 6、查看板的布筋范围 7、查看受力筋布置情况 8、查看板内钢筋
面筋长度=弯勾+锚固长度+挑板净宽-保 护层+(板厚-保护层*2+5d)
板端支座负筋构造及计算
板负筋计算
3.板负筋的根数计算，见图3。
图3 板端负筋根数计算图
起步距离=第一根钢筋距梁或墙边50mm 根数=((净跨-2×起步距离)/间距)+1
例：计算图4所示板号端b支座负筋工程量.(其中板的保护层 厚度15mm，梁的保护层厚度25mm)
图4 板LB1钢筋图
分析： （1） ②号支座负筋： 长度＝净长＋一端支座锚固＋一端弯折 （2）一端支座锚固=支座宽度-梁的保护层+15d= ３００ －２５＋１５d＝３００－２５＋１２０＝３９５（ｍｍ） （3）一端弯折=板厚-2 ×板的保护层＝ １２０－３０ ＝９０（ｍｍ）
第一部分
板端支座负筋构造及计算
板支座负筋可分为：端支座负筋和中间支座 负筋两种情况。下图中红色钢筋为端支座负 筋。
板负筋计算
端支座板负筋长度的计算， 见图2。
图2 端支座负筋长度计算图
边支座负筋长度＝锚入长度＋板内净尺寸＋弯折长度
其中：锚入长度取：1）支座宽度-保护层+15d（通常算法） 2） 0.4La+15×d 弯折长度=板厚-2 ×保护层
（4）根数＝（钢筋布置范围长度－起步距离）／间距＋１
解：钢筋计算过程：
钢筋计算过程表钢筋种类 名称计Fra bibliotek过程结果
②号支座负 长度 筋 根数
800-150＋395＋90＝1135（ｍｍ）
（6000-300-2×50）/100+1=57
1135mm 57
板支座负筋标注
板支座负筋标注

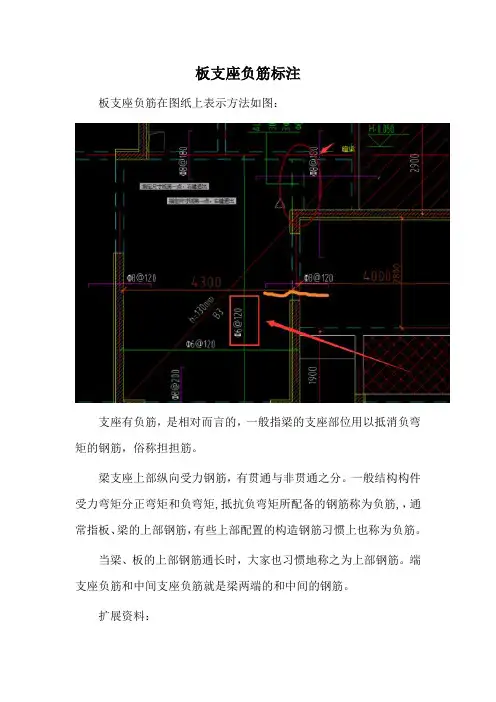

板支座负筋在图纸上表示方法如图：
支座有负筋，是相对而言的，一般指梁的支座部位用以抵消负弯矩的钢筋，俗称担担筋。
梁支座上部纵向受力钢筋，有贯通与非贯通之分。
一般结构构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋,，通常指板、梁的上部钢筋，有些上部配置的构造钢筋习惯上也称为负筋。
当梁、板的上部钢筋通长时，大家也习惯地称之为上部钢筋。
端支座负筋和中间支座负筋就是梁两端的和中间的钢筋。
扩展资料：
计算方法
端支座负筋长度：
第一排钢筋长度 = 本跨净跨长/ 3 + 锚固（相邻两跨都有负筋
时取长跨净跨长/ 3 +锚固）；第二排钢筋长度 = 本跨净跨长 / 4 + 锚固（相邻两跨都有负筋时取长跨净跨长/ 4+锚固）。
注：
1、锚固长度同梁上部贯通筋锚固；
2、当梁的支座负筋有三排时，第三排钢筋的长度计算同第二排。
中间支座负筋长度：
第一排钢筋长度 = 2 * Ln/3 + 支座宽度；第二排钢筋长度 = 2 * Ln/4 + 支座宽度。
注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：
第一排为：该跨净跨长+（Ln/3+前中间支座值）+（Ln/3+后中间支座值）；第二排为：该跨净跨长+（Ln/4+前中间支座值）+（Ln/4+后中间支座值）。
其他钢筋计算同首跨钢筋计算。
LN为支座两边跨较大值。

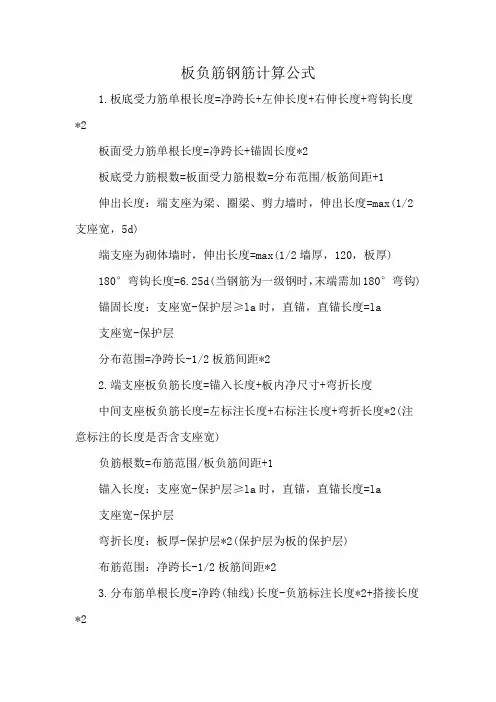

板负筋钢筋计算公式
板负筋钢筋计算公式
1.板底受力筋单根长度=净跨长+左伸长度+右伸长度+弯钩长度
*2
板面受力筋单根长度=净跨长+锚固长度*2
板底受力筋根数=板面受力筋根数=分布范围/板筋间距+1
伸出长度：端支座为梁、圈梁、剪力墙时，伸出长度=max(1/2
支座宽，5d)
端支座为砌体墙时，伸出长度=max(1/2墙厚，120，板厚)
180°弯钩长度=6.25d(当钢筋为一级钢时，末端需加180°弯钩) 锚固长度：支座宽-保护层≥la时，直锚，直锚长度=la
支座宽-保护层
分布范围=净跨长-1/2板筋间距*2
2.端支座板负筋长度=锚入长度+板内净尺寸+弯折长度
中间支座板负筋长度=左标注长度+右标注长度+弯折长度*2(注
意标注的长度是否含支座宽)
负筋根数=布筋范围/板负筋间距+1
锚入长度：支座宽-保护层≥la时，直锚，直锚长度=la
支座宽-保护层
弯折长度：板厚-保护层*2(保护层为板的保护层)
布筋范围：净跨长-1/2板筋间距*2
3.分布筋单根长度=净跨(轴线)长度-负筋标注长度*2+搭接长度*2
搭接长度：分布筋与负筋的搭接长度为150mm
端支座分布筋根数=(负筋板内净长-1/2板分布筋间距)/分布筋间距+1
中间支座分布筋根数=(左侧板内净长-1/2板分布筋间距)/分布筋间距+1+(右侧板内净长-1/2板分布筋间距)/分布筋间距+1。
楼板钢筋计算公式
一、普通板底筋计算（一）、底筋长度底筋长度=净跨+伸进长度×2+弯钩×21、当板的端支座为框架梁时底筋长度=净跨+左右伸进支座长度max（框梁支座宽/2，5d）+弯钩×22、当板的端支座为剪力墙时底筋长度=净跨+左右伸进支座长度max（墙支座宽/2，5d）+弯钩×23、当板的端支座为圈梁时底筋长度=净跨+左右伸进支座长度max（圈梁支座宽/2，5d）+弯钩×24、当板的端支座为砌体墙时底筋长度=净跨+左右伸进支座长度max（120，板厚）+弯钩×2（二）、底筋根数情况一：底筋根数=（净跨-50mm×2）/板筋间距+1情况二：底筋根数=（净跨-保护层×2）/板筋间距+1情况三：底筋根数=（净跨+保护层×2+左梁角筋1/2直径+右梁角筋1/2直径-板筋间距）/板筋间距+1二、面筋计算（一）、端支座负筋1、端支座负筋长度端支座负筋长度=锚入长度+弯钩+板内净尺寸+弯折长度情况一：锚入支座长度=锚固长度LaE（1）、当弯折长度=板厚-保护层×2时，端支座负筋长度=（锚固长度LaE+弯钩）+（板内净长）+（板厚-保护层×2）（2）、当弯折长度=板厚-保护层时，端支座负筋长度=（锚固长度LaE+弯钩）+（板内净长）+（板厚-保护层）情况二：锚入支座长度=0.4La+15d（1）、当弯折长度=板厚-保护层×2时，端支座负筋长度=（0.4La+15d+弯钩）+（板内净长）+（板厚-保护层×2）（2）、当弯折长度=板厚-保护层时，端支座负筋长度=（0.4La+15d+弯钩）+（板内净长）+（板厚-保护层）2、板端负筋根数情况一：负筋根数=（净跨-50mm×2）/板筋间距+1情况二：负筋根数=（净跨-保护层×2）/板筋间距+1情况三：负筋根数=（净跨+保护层×2+左梁角筋1/2直径+右梁角筋1/2直径-板筋间距）/板筋间距+1（二）、端支座负筋分布筋1、端支座负筋分布筋长度情况一：分布筋和负筋参差150mm（1）、分布筋带弯钩分布筋长度=轴线（或净跨）长度-负筋标注长度×2+150mm×2+弯钩×2（2）、分布筋不带弯钩分布筋长度=轴线（或净跨）长度-负筋标注长度×2+150mm×2情况二：分布筋=轴线长度（1）、分布筋带弯钩分布筋长度=轴线长度+弯钩×2（2）、分布筋不带弯钩分布筋长度=轴线长度2、端支座负筋分布筋根数情况一：负筋分布筋根数=负筋板内净尺寸/分布筋间距（向上取整）情况二：负筋分布筋根数=负筋板内净尺寸/分布筋间距+1（向上取整）（三）、中间支座负筋1、中间支座负筋长度中间支座负筋长度=标注长度+弯折长度×2情况一：当弯折长度=板厚-保护层×2时，中间支座负筋长度=标注长度+（板厚-保护层×2）×2情况二：当弯折长度=板厚-保护层时，中间支座负筋长度=标注长度+（板厚-保护层）×22、中间支座负筋根数情况一：中间支座负筋根数=（净跨-50m m×2）/板筋间距+1情况二：中间支座负筋根数=（净跨-保护层×2）/板筋间距+1情况三：中间支座负筋根数=（净跨+保护层×2+左梁角筋1/2直径+右梁角筋1/2直径-板筋间距）/板筋间距+1（四）、中间支座负筋分布筋1、中间支座负筋分布筋长度情况一：分布筋和负筋参差150mm（1）、分布筋带弯钩分布筋长度=轴线（或净跨）长度-负筋标注长度×2+150mm×2+弯钩×2（2）、分布筋不带弯钩分布筋长度=轴线（或净跨）长度-负筋标注长度×2+150mm×2情况二：分布筋=轴线长度（1）、分布筋带弯钩分布筋长度=轴线长度+弯钩×2（2）、分布筋不带弯钩分布筋长度=轴线长度2、中间支座负筋分布筋根数情况一：根数=布筋范围/间距中间支座负筋分布筋根数=（布筋范围1/分布筋间距）+（布筋范围2/分布筋间距）情况二：根数=布筋范围/间距+1中间支座负筋分布筋根数=（布筋范围1/分布筋间距+1）+（布筋范围2/分布筋间距+1）三、温度筋为了防止板受热胀冷缩而产生裂缝，通常在板的上部负筋中间位置布置温度筋。
