爆破片安装及维护说明
平板型爆破片安装使用说明书
上海朗晏安全系统设备有限公司平板型爆破片装置安装说明书安装前应仔细阅读本说明书Before any installation and application, the instructions should be read in details.安装示意图Installation Scheme一、安装步骤1.从包装盒内取出爆破片和夹持器，用十字螺丝刀拧去夹持器侧面的螺钉，将上、下夹持器分开。
2.将下法兰密封面擦拭干净，放上密封垫片。
取下夹持器，将其上、下密封面擦拭干净，以铭牌的箭头朝向泄压方向为准，放在密封垫片上。
3.取爆破片一片，其铭牌正面（泄放测）朝上，放入下夹持器内。
注意：请检查爆破片的泄放方向，爆破片铭牌上标有“泄放侧”的一侧应位于压力介质的出口侧。
4.取上夹持器，将密封面擦拭干净，将其放在爆破片上，与下夹持器配合，爆破片与夹持器组成爆破片装置。
5.在上夹持器上放密封垫片。
6.将上法兰密封面擦拭干净，放上密封垫片上，在法兰上套装螺栓，垫片和螺母，对称均匀拧紧螺母。
二、注意事项1.不得在爆破片与夹持器之间增加任何垫片。
2.安装爆破片前应清理法兰与夹持器的密封面。
如果表面粗糙，需用细砂布轻擦磨光，但不得再次进行加工。
未经过我司同意，不得自行加工夹持器或对夹持器尺寸加以修改。
3.当工艺条件（压力、压力方向、温度等）有改变时，原爆破片不能继续使用。
从装置中取出的爆破片即使完好无损，亦不能再使用。
4爆破片在使用一定时间后，由于轻微腐蚀、压力反复波动及蠕变等因素，会导致爆破压力下降，应作定期更换，更换时间视具体情况而定。
三、储存1.爆破片应在原包装箱内储存。
2.为预防环境腐蚀，储存时应保持储藏室清洁、干燥、通风。
爆破片安全装置的安装及更换周期
爆破片安全装置的安装及更换周期爆破片安全装置相对安全阀来讲属于小众设备，对于爆破片的安装形式及更换周期进行介绍。
1、爆破片安全装置与安全阀的组合形式根据爆破片安全装置与安全阀的连接方式及相对位置的不同，可分为下列3种组合形式：a)爆破片安全装置串联在安全阀的入口侧，见图1a)；b)爆破片安全装置串联在安全阀的出口侧，见图1b)；c)爆破片安全装置与安全阀并联使用，见图1c)。
2、爆破片安全装置串联在安全阀入口侧1）属于下列情况之一的被保护承压设备，爆破片安全装置应串联在安全阀入口侧：a)为避免因爆破片的破裂而损失大量的工艺物料或盛装介质的；b)安全阀不能直接使用场合(如介质腐蚀、不允许泄漏等)的；c)移动式压力容器中装运毒性程度为极度、高度危害或强腐蚀性介质的。
2）当爆破片安全装置安装在安全阀的入口侧时，应满足下列要求：a)爆破片安全装置与安全阀组合装置的泄放量应不小于被保护承压设备的安全泄放量；b)爆破片安全装置公称直径应不小于安全阀入口侧管径，并应设置在距离安全阀入口侧5倍管径内，且安全阀入口管线压力损失(包括爆破片安全装置导致的)应不超过其设定压力的3%；c)爆破片爆破后的泄放面积应大于安全阀的进口截面积；d)爆破片在爆破时不应产生碎片、脱落或火花，以免防碍安全阀的正常排放功能；e)爆破片安全装置与安全阀之间的腔体应设置压力指示装置、排气口及合适的报警指示器。
3）入口侧串联爆破片安全装置的安全阀，其额定泄放量应以单个安全阀额定泄放量乘以系数0.9作为组合装置泄放量。
3、爆破片安全装置串联在安全阀的出口侧1）若安全阀出口侧有可能被腐蚀或存在外来压力源的干扰时，应在安全阀出口侧设置爆破片安全装置，以保护安全阀的正常工作。
2）移动式压力容器设置的爆破片安全装置不应设置在安全阀的出口侧。
3）当爆破片安全装置设置在安全阀的出口侧时，应满足下列要求：a)爆破片安全装置与安全阀组合装置的泄放量应不小于被保护承压设备的安全泄放量；b)爆破片安全装置与安全阀之间的腔体应设置压力指示装置、排气口及合适的报警指示器；c)在爆破温度下，爆破片设计爆破压力与泄放管内存在的压力之和应不超过下列任一条件：——安全阀的整定压力；——在爆破片安全装置与安全阀之间的任何管路或管件的设计压力；——被保护承压设备的设计压力。
爆破片安全装置 第 1 部分：基本要求说明书
GB 567-1 (2011) (Chinese): Bursting disc safety devicesPart 1Basic requirement
IJUCS7f4en13.240
中华人民共和国国家标准
GB 567.1—××××
部分代替GB 567—1999
爆破片安全装置 第 1 部分：基本要求
Bursting disc safety devices－Part 1：Basic requirement (报批稿)

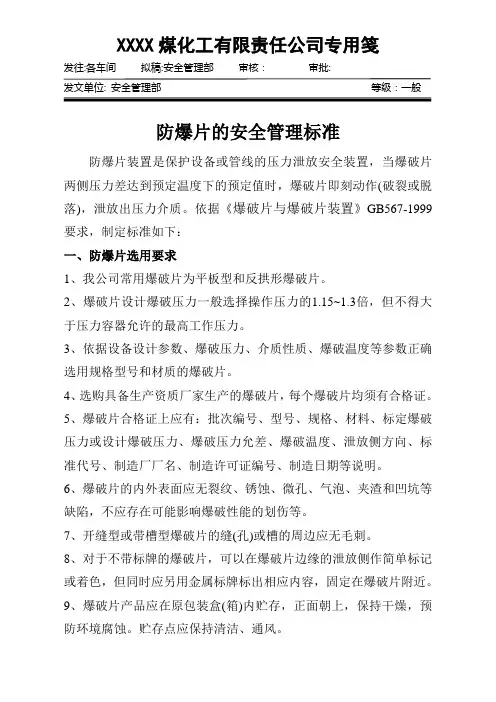

9化工厂爆破片的安全要求
XXXX煤化工有限责任公司专用笺发往:各车间拟稿:安全管理部审核：审批:发文单位: 安全管理部等级：一般防爆片的安全管理标准防爆片装置是保护设备或管线的压力泄放安全装置，当爆破片两侧压力差达到预定温度下的预定值时，爆破片即刻动作(破裂或脱落)，泄放出压力介质。
依据《爆破片与爆破片装置》GB567-1999要求，制定标准如下：一、防爆片选用要求1、我公司常用爆破片为平板型和反拱形爆破片。
2、爆破片设计爆破压力一般选择操作压力的1.15~1.3倍，但不得大于压力容器允许的最高工作压力。
3、依据设备设计参数、爆破压力、介质性质、爆破温度等参数正确选用规格型号和材质的爆破片。
4、选购具备生产资质厂家生产的爆破片，每个爆破片均须有合格证。
5、爆破片合格证上应有：批次编号、型号、规格、材料、标定爆破压力或设计爆破压力、爆破压力允差、爆破温度、泄放侧方向、标准代号、制造厂厂名、制造许可证编号、制造日期等说明。
6、爆破片的内外表面应无裂纹、锈蚀、微孔、气泡、夹渣和凹坑等缺陷，不应存在可能影响爆破性能的划伤等。
7、开缝型或带槽型爆破片的缝(孔)或槽的周边应无毛刺。
8、对于不带标牌的爆破片，可以在爆破片边缘的泄放侧作简单标记或着色，但同时应另用金属标牌标出相应内容，固定在爆破片附近。
9、爆破片产品应在原包装盒(箱)内贮存，正面朝上，保持干燥，预防环境腐蚀。
贮存点应保持清洁、通风。
二、爆破片更换与安装1、正常条件下，建议每年更换一次。
如果爆破片遭受高温、腐蚀、疲劳等恶性工况，更换周期依据具体情况缩短。
2、设备上拆下的旧爆破片，不得重新安装使用。
3、爆破片必须安装在配套的夹持器内。
更换前，清理法兰垫片和夹持器的密封面，若密封面受损应更换夹持器。
4、组装及安装爆破片时，要确保爆破片不受任何损伤。
5、安装爆破片时，注意泄压方向，切忌装反。
采用扭矩扳手，按制造单位安装说明中的安装扭矩数据表，按对角线均匀紧固螺栓。
6、未经制造单位同意，不得在爆破片两侧加装垫片、保护膜、涂层。
爆破片安装及维护说明
7、若有两个或者两个以上爆破片装置采用排放汇集管时，汇集管的截面积不得小于各爆破片装置泄放接管截面积的 总和。
2011年元旦
2011年元旦
h
10
4、将出口夹持器（上夹持器）放在凹面内，轻轻旋转旋转出口夹持器（上夹持器）以保证出口进 口夹持器（上下夹持器）和爆破片的配合良好，使夹持器侧面的螺孔对齐。
2011年元旦
h
11
5、用连接片把出口进口夹持器（上下夹持器）连接好，拧紧螺钉。
2011年元旦
h
12
6、检查夹持器铭牌泄放箭头指向与爆破片铭牌泄放箭头是否保持一致。
2011年元旦
h
26
4、对反拱带刀型爆破片装置，组装前应仔细检查刀刃，如刀刃 钝或有轻微损伤，允许用细锉刀或油石修磨刃口。
5、禁止在爆破片和夹持器之间另外加任何材料或者其他密封件 。
6、在爆破片装置和法兰之间的密封垫片厚度应不大于3mm（金 属缠绕垫除外）。
7、更换爆破片之前必须仔细清理夹持器封面，若密封面或夹持 器内孔与密封面之间的过度圆角有凹坑，锈蚀等缺陷，需更换 夹持器，不允许对夹持器进行机械加工，否则会影响爆破压力 。
2011年元旦
h
34
爆破片装置出现以下情况时，应当立即更换： a、存在“定期检查”中2.1、2.2、2.3所述问题。 b、设备运行中出现超过最小爆破压力而未爆破。 c、设备运行中出现使用温度超过爆破片装置材料允许使用温度
范围。 d、设备检修中拆卸。 e、设备长时间停工后（超过6个月），再次投入使用。
成航爆破片安装说明书
爆破片装置安装使用说明书Installation and Operation Manual of Bursting Disk Devices成都成航工业安全系统有限责任公司Chengdu Chenghang Industrial Safety Systems Co.，Ltd.一、组成及用途 Composite and Application爆破片装置主要由爆破片和夹持器组成，是适用于各种压力容器和压力系统的一种安全保护装置。
当容器或系统超压时，爆破片发生爆破泄压，从而保护容器和系统的安全。
Bursting disc device mainly consists of bursting disc and holder. It is a kind of safety protection equipment, which is applicable to pressure vessels and systems under pressure. It will rupture and release pressure to ensure the safety of vessels and systems as the pressure exceeds the set value.特点：Features爆破片作为压力容器的安全保护装置，与安全阀相比，具有可靠、灵敏、经济、无泄漏、适应性强等优点，并可作为高压、超高压容器的泄压保护装置。
As a kind of protection device for pressure containers, bursting discs is highly reliable, highly sensitive, economic, non-leakage and highly adaptable, compared to safety valves. They can be used in pressure relief systems under high-pressure or super-high-pressure.二、组装Assembly①正拱型爆破片装置的安装方式：Installation for forward acting bursting disc devices1.将夹持器上的螺钉拧松，取下连接片。
成航爆破片安装说明书
爆破片装置安装使用说明书Installation and Operation Manual of Bursting Disk Devices成都成航工业安全系统有限责任公司Chengdu Chenghang Industrial Safety Systems Co.，Ltd.一、组成及用途 Composite and Application爆破片装置主要由爆破片和夹持器组成，是适用于各种压力容器和压力系统的一种安全保护装置。
当容器或系统超压时，爆破片发生爆破泄压，从而保护容器和系统的安全。
Bursting disc device mainly consists of bursting disc and holder. It is a kind of safety protection equipment, which is applicable to pressure vessels and systems under pressure. It will rupture and release pressure to ensure the safety of vessels and systems as the pressure exceeds the set value.特点：Features爆破片作为压力容器的安全保护装置，与安全阀相比，具有可靠、灵敏、经济、无泄漏、适应性强等优点，并可作为高压、超高压容器的泄压保护装置。
As a kind of protection device for pressure containers, bursting discs is highly reliable, highly sensitive, economic, non-leakage and highly adaptable, compared to safety valves. They can be used in pressure relief systems under high-pressure or super-high-pressure.二、组装Assembly①正拱型爆破片装置的安装方式：Installation for forward acting bursting disc devices1.将夹持器上的螺钉拧松，取下连接片。
泄爆片安装应急规范
泄爆片安装应急规范1、安装前，核对安装的爆破片安全装置的各项技术参数，应保证其与承压设备的要求一致。
认真阅读使用说明书，按使用说明书的要求正确安装。
2、拆开爆破片包装后，认真检查爆破片有无损伤，有无被挤压的痕迹。
3、确认无损伤或无被挤压后，小心地放人夹持器中，并确认其与夹持器的泄放方向一致，安装中应避免损伤爆破片。
4、在安装前，系统应清扫干净，避免有固体损伤爆破片，法兰、夹持器等密封面应清理干净，应避免使密封面损伤。
5、爆破片应设置在承压设备的本体或附属管道上，且应便于安装、检查及更换。
6、爆破片装置的铭牌，在安装后应当便于查看，安装位置及方向应当避免人员刮碰。
7、若有两个或两个以上爆破片采用排放汇集管时，汇集管截面积不得小于各爆破片装置出口管道截面积的总和。
8、大直径、泄放口向上且安装在室外的爆破片，在其出口侧应加装防护装置，避免杂物掉入损伤爆破片。
爆破片使用一定时间后，其爆破性能可能会因为温度、压力等因素的影响而发生改变，爆破片的性能将不再符合爆破片出厂时规定的要求，且可能在正常工作压力下提前爆破。
因此爆破片的更换周期应当根据使用条件、介质性质等具体因素合理确定。
一般情况下爆破片的更换周期为2—3年，但爆破片出现以下情况的应当立即更换：1、爆破片超过规定使用期限的。
2、爆破片有伤痕、腐蚀、泄漏等情况。
3、爆破片标定的爆破压力、温度和运行要求不符的。
4、使用过程中超过标定爆破压力而未爆破的。
5、爆破片与罐体之间的截止阀未处于全开状态或者铅封损坏的。
6、使用过程中出现使用温度超过爆破片材料允许使用温度范围。
7、设备停运时间超过6个月，再次投入使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、将夹持器放在平面上，将接触爆破 片密封面擦拭干净。
2011年元旦
徐州八方安全设备有限公司
3、将爆破片放在夹持器的凹槽内，拱面 朝上。将爆破片铭牌上写有“泄压方向” 的一面朝上，如果进口夹持器（下夹持 器）带有铭牌定位槽，应该将铭牌位于 定位槽内。安装时禁止触摸爆破片本身， 禁止敲打爆破片！
2011年元旦
徐州八方安全设备有限公司
6、检查夹持器铭牌泄放箭头指向与爆破 片铭牌泄放箭头是否保持一致。
2011年元旦
徐州八方安全设备有限公司
反拱形爆破片安全装
1、将夹持器上的 螺钉拧松，取下连 接片。
2011年元旦
徐州八方安全设备有限公司
2、将夹持器放在平面上，如果是凹凸面 定位，使凹面朝上；如果是销钉定位的， 定位销销钉朝上。

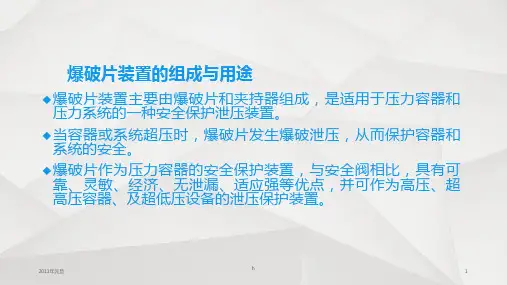

爆破片装置的组成与用途
爆破片装置主要由爆破片和夹持器组成，是适 用于压力容器和压力系统的一种安全保护泄压 装置。
当容器或系统超压时，爆破片发生爆破泄压， 从而保护容器和系统的安全。
爆破片作为压力容器的安全保护装置，与安全 阀相比，具有可靠、灵敏、经济、无泄漏、适 应强等优点，并可作为高压、超高压容器、及 超低压设备的泄压保护装置。
2011年元旦
徐州八方安全设备有限公司
5、用连接片把进出口夹持器（上下夹持 器）连接好，拧紧螺钉。
2011年元旦
徐州八方安全设备有限公司
6、检查夹持器铭牌的泄放箭头与爆破片 铭牌上的泄放箭头是否一致。
2011年元旦
徐州八方安全设备有限公司
石墨爆破片安全装
1、将上下法兰密封 面擦拭干净。
2011年元旦
徐州八方安全设备有限公司
4、将出口夹持器（上夹持器）放在凹面 内，轻轻旋转旋转出口夹持器（上夹持 器）以保证出口进口夹持器（上下夹持 器）和爆破片的配合良好，使夹持器侧 面的螺孔对齐。
2011年元旦
徐州八方安全设备有限公司
5、用连接片把出口进口夹持器（上下夹 持器）连接好，拧紧螺钉。
2011年元旦
徐州八方安全设备有限公司
爆破片维护要点
在干净安全处保存备件 定期检查更换爆破片及其夹持器 小心取用，正确安装 编号清晰，准确定位
2011年元旦
徐州八方安全设备有限公司
正拱形爆破片的安装
1、将夹持器上的螺 钉拧松，取下连接片。
2011年元旦
徐州八方安全设备有限公司
2、取爆破片一片， 按示意图所示泄压方 向正确安装在上下法 兰之间，确保爆破片 铭牌泄压方向与实际 泄放方向保持一致。
2011年元旦
徐州八方安全设备有限公司
3、将法兰上套装螺 栓，垫片，旋上螺母 并对称均匀拧紧螺母 （力矩见表格1）
2011年元旦
徐州八方安全设备有限公司
爆破片与法兰组装说明
1、对系统法兰的接 触面不允许有脏物存 在，安装前应将脏物 仔细擦净，确保密封 面无锈蚀、凹坑、杂 物。
2011年元旦
徐州八方安全设备有限公司
2、把组装好的爆破 片装置安装在出入口 法兰之间，使夹持器 铭牌的箭头指向泄放 侧，同时爆破片铭牌 上写有“泄压方向” 的一侧朝向泄放侧。
2011年元旦
爆破片选型基本思想 –操作比
100%
95% 85% 80%
反拱型 Graphite*
复合型
爆破针阀 反拱系列：YF型；YC型；YE型;YD型
* 仅适用于稳压条件 正拱开缝型（LF型）；正拱带槽型（LC 型）
70% 60%
标准型
普通正拱型（LP型）
50%
环保型
普通平板开缝型（PF型）
2011年元旦
徐州八方安全设备有限公司
2011年元旦
徐州八方安全设备有限公司
4、将出口夹持器（上夹持器）放在进口夹持 器（下夹持器）内，轻轻旋转上夹持器。若是 凹凸面定位的，则将凸台放入凹面内；如果是 销钉定位的，则需要将销钉放入出口夹持器 （上夹持器）的定位孔，并与进口夹持器（下 夹持器）配合，夹持器的铭牌泄放箭头朝上， 使出口进口夹持器（上下夹持器）侧面的螺孔 对齐。
意附加密封垫片，不允许自行对夹持器进行任何修理加工。 5、爆破片装置的铭牌，在安装后应当便于查看，安装位置以及方向应当避免人员
刮碰，并且不得与其他设备之间产生摩擦。 6、对盛装易燃易爆介质或者毒性程度为中度以上危害介质以及贵重介质的承压设
备，应当在爆破片装置的泄放侧设置泄放接管，将介质排放到安全地点，并且应 当进行妥善处理，不得直接排入大气。 7、若有两个或者两个以上爆破片装置采用排放汇集管时，汇集管的截面积不得小 于各爆破片装置泄放接管截面积的总和。徐州八方安全设备有限公司
爆破片装置安装注意事项
1、爆破片是精密的安全附件，建议由熟悉爆 破片性能的工作人员精心安装。
2011年元旦
徐州八方安全设备有限公司
2011年元旦
徐州八方安全设备有限公司
爆破片选型表
2011年元旦
徐州八方安全设备有限公司
温度对材质强度的影响
温度直接影响金属强 度
以22°C下各典型金 属的爆破压力为参考 值，随着温度升高， 爆破压力变化如图所 示
2011年元旦
徐州八方安全设备有限公司
2011年元旦
徐州八方安全设备有限公司
3、把爆破片放在进口夹持器（下夹持器） 上，拱面朝下。如有铭牌，则铭牌上写 有“泄压方向”的一面朝上，如果是凹 凸面定位，且有外伸铭牌的，使铭牌位 于夹持器的铭牌定位槽内；如果定销钉 定位，则使销钉穿过爆破片的销钉孔， 并轻轻转动。安装时禁止触摸爆破片本 身，禁止敲打爆破片！
徐州八方安全设备有限公司
3、将螺母旋入螺栓， 使爆破片装置初步固 定在法兰内，然后把 连接片上的螺钉拧松， 以确保后面正确安装。
2011年元旦
徐州八方安全设备有限公司
4、拧紧法兰螺栓， 防止爆破片在夹持器 中滑行，最后使用力 矩扳手对角对称拧紧 螺栓。力矩的大小见 （表格1）。
2011年元旦
爆破片的安装
1、拆开爆破片装置包装盒（箱）后，应当认真检查爆破片有无损伤，拱面有无被 挤压的痕迹，确认无损伤或者被挤压时，才可以进行安装。
2、爆破片装置安装前应当认真阅读安装、使用说明书，按照安装手册要求正确安 装。
3、应当按照正确方向将夹持器安装在法兰中，均匀拧紧法兰的螺栓。 4、在爆破片装置安装过程中不得损伤爆破片的拱面，不得在爆破片与夹持器间随
