压力弹簧力度计算器及计算公式
压力弹簧力度计算器及计算公式
材质系数(kg/mm2) 线径(mm) 外径(mm） 中径(mm) 有效圈 总） 高度1 高度2 高度3
1
11.8
单位 弹力系数K值
10.8
千克(kg) 0.158766448 0.635065793 1.063735203 1.428898034
5
牛顿(N) 1.555911192 6.22364477 10.42460499 14.00320073
2
备注: 黄色区域填入设计参数，绿色区域自动计算数值
一般弹簧材料刚性模数
材料名称 弹簧钢SUP 钢琴线SWP 油回火线SWOC 刚性模数(kg/mm ) 8000 8000 8000
2
材料名称 硬钢线SWC 不锈钢线SUS304 不锈钢线SUS631
刚性模数(kg/mm ) 8000 7000 7500
2
材料名称 磷青铜线 白铜线 黄铜线
刚性模数(kg/mm ) 4300 4000 4000
14
磅(IB） 0.349286186 1.397144744 2.340217447 3.143575674
10 7.3 5
力度1 力度2 力度3
压力弹簧计算公式
其中:K为弹力系数(kgf/mm)，表示每压缩1mm所施加的负荷 L是弹簧总长；H是压缩到高度 其中:G为材料的刚性模数(kg/mm2)；d为弹簧的线径； Dm:弹簧的中径；Do:弹簧的外径；Dm=Do-d K=(G*d4)/(8*Dm3*N) N为弹簧的有效圈数，一般等于弹簧总圈数-2 F=K*(L-H）
弹簧弹力计算公式
弹力计算公式压力弹簧初拉力计算F0=〖｛π3.14×d3｝÷(8×D)〗×79mpaF0=｛3.14×(5×5×5)÷(8×33)｝×79=117 kgf1.压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷；2.弹簧常数：以k表示，当弹簧被压缩时，每增加1mm距离的负荷(kgf/mm)；3.弹簧常数公式（单位：kgf/mm）；K=(G×d4)/(8×D3×Nc)G=线材的钢性模数：琴钢丝G=8000 ；不锈钢丝G=7300 ，60Si2MnA钢丝G=7900，磷青铜线G=4500 ，黄铜线G=3500d=线径(钢丝直径)D=中径N=总圈数Nc=有效圈数F=运动行程(550mm)弹簧常数计算范例：线径=5.0mm , 中径=20mm , 有效圈数=9.5圈,钢丝材质=不锈钢丝K=(G×d4)/(8×D3×Nc)=(7900×54)/(8×203×9.5)=8.12kgf/m m×(F=100)=812 kgf拉力弹簧拉力弹簧的初张力：初张力等于适足拉开互相紧贴的弹簧并圈所需的力，初张力在弹簧卷制成形后发生。
拉力弹簧在制作时，因钢丝材质、线径、弹簧指数、静电、润滑油脂、热处理、电镀等不同，使得每个拉力弹簧初始拉力产生不平均的现象。
所以安装各规格的拉力弹簧时，应预拉至各并圈之间稍为分开一些间距所需的力称为初张力。
初张力=P-（k×F1）=最大负荷-（弹簧常数×拉伸长度）扭力弹簧弹簧常数：以k 表示,当弹簧被扭转时，每增加1°扭转角的负荷(kgf/mm)弹簧常数公式（单位：kgf/mm）：K=(E×d4)/(1167×D×p×N×R)E=线材之钢性模数：琴钢丝E=21000，不锈钢丝E=19400 ，磷青铜线E=11200 ，黄铜线E=11200d=线径(钢丝直径)D=中径N=总圈数R=负荷作用的力臂p=3.1416。
[整理]弹簧压力计算
![[整理]弹簧压力计算](https://img.taocdn.com/s3/m/45ee0f4a4b35eefdc8d333ab.png)

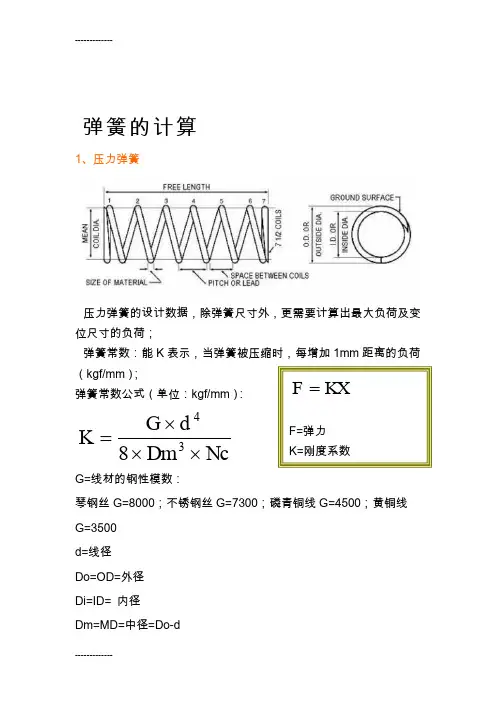

弹簧的计算1、压力弹簧压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷；弹簧常数：能K 表示，当弹簧被压缩时，每增加1mm 距离的负荷（kgf/mm ）；弹簧常数公式（单位：kgf/mm ）： Nc Dm d G K ⨯⨯⨯=348G=线材的钢性模数： 琴钢丝G=8000；不锈钢丝G=7300；磷青铜线G=4500；黄铜线G=3500d=线径Do=OD=外径Di=ID= 内径Dm=MD=中径=Do-dKX F =F=弹力K=刚度系数N=总圈数Nc=有效圈数=N-2弹簧常数计算范例：线径=2.0mm ，外径=22mm ，总圈数=5.5圈，钢丝材质=琴钢丝mm kgf Nc Dm d G K /571.05.32082800083434=⨯⨯⨯=⨯⨯⨯=2、拉力弹簧拉力弹簧的K 值与压力弹簧的计算公式相同拉力弹簧的初张力：初张力等于适足拉开互相紧贴的弹簧并圈所需要的力，初张力在弹簧卷制成形后发生。
拉力弹簧在制作时，因钢丝材质、线径、弹簧指数、静电、润滑油脂、热处理、电镀等不同，使得每个拉力弹簧初始拉力产生不平均的现象。
所以安装各规格的拉力弹簧时，应预拉至各并圈之间稍为分开一些间距所需的力称为初张力。
初张力=⨯-=)1(F k P 最大负荷-（弹簧常数⨯拉伸长度）3、扭力弹簧弹簧常数：以K 表示，当弹簧被扭转时，每增加 ︒1 扭转的负荷（kgf/mm ）.弹簧常数公式（单位：kgf/mm)R N p Dm d E K ⨯⨯⨯⨯⨯=11674E=线材之钢性模数：琴钢丝E=21000，不锈钢丝E=19400，磷青铜线E=11200,黄铜线E=11200d=线径Do=OD=外径Di=ID= 内径Dm=MD=中径=Do-dN=总圈数R=负荷作用的力臂p= 3.1416。
弹簧计算公式
弹簧计算公式弹簧计算公式是用来计算弹簧的弹力的数学公式。
弹簧是一种用来存储和释放能量的弹性元件，广泛应用于各种机械装置和工具中。
根据弹簧的形状和用途，可以分为压簧、拉簧和扭簧。
下面将分别介绍这三种弹簧的弹力计算公式。
1.压簧弹力计算公式压簧是一种用于承受压缩力的弹簧，通常由钢丝绕成螺旋形。
压簧的弹力与其形状、材料的物理性质以及受到的压缩力有关。
压簧的弹力计算公式如下：F=k*x其中，F表示弹簧的弹力，k是一个常数，称为簧系数，x是压簧的变形量。
压簧的弹力与其变形量呈线性关系，即弹簧的弹力与其压缩或拉伸的距离成正比。
簧系数k的大小取决于弹簧的材料和几何形状。
2.拉簧弹力计算公式拉簧是一种用于承受拉力的弹簧，通常由钢丝绕成螺旋形。
拉簧的弹力与其形状、材料的物理性质以及受到的拉力有关。
拉簧的弹力计算公式如下：F=k*x其中，F表示弹簧的弹力，k是一个常数，称为拉簧的刚度系数或簧系数，x是拉簧的变形量。
拉簧的弹力与其变形量呈线性关系，即弹簧的弹力与其拉伸或压缩的长度成正比。
簧系数k的大小取决于弹簧的材料和几何形状。
3.扭簧弹力计算公式扭簧是一种用于承受扭转力的弹簧，通常由钢丝绕成螺旋形。
扭簧的弹力与其形状、材料的物理性质以及受到的扭转力矩有关。
扭簧的弹力计算公式如下：T=k*φ其中，T表示弹簧的扭力，k是弹簧的刚度系数或簧系数，φ是弹簧的扭转角度。
扭簧的弹力与其扭转角度成正比。
簧系数k的大小取决于弹簧的材料和几何形状。
需要注意的是，以上的公式都是基于线性弹性假设的情况下推导出来的。
实际上，弹簧的变形行为通常是非线性的，因此在计算弹力时需要考虑非线性效应，例如在变形量较大或载荷较高的情况下。
除了弹力的计算公式，还可以根据实际需要计算弹簧的弹性系数、刚度系数、临界长度等参数。
这些参数对于设计和选择弹簧具有重要意义，可以保证弹簧在工作过程中具有足够的弹性和耐力。

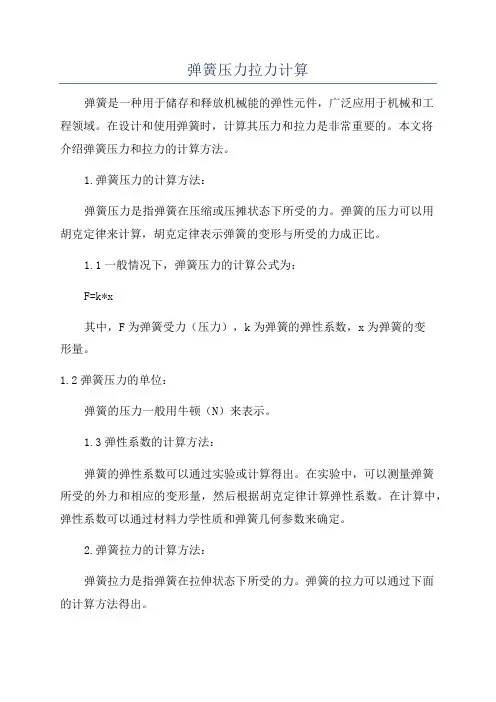

弹簧压力拉力计算
弹簧压力拉力计算弹簧是一种用于储存和释放机械能的弹性元件，广泛应用于机械和工程领域。
在设计和使用弹簧时，计算其压力和拉力是非常重要的。
本文将介绍弹簧压力和拉力的计算方法。
1.弹簧压力的计算方法：弹簧压力是指弹簧在压缩或压摊状态下所受的力。
弹簧的压力可以用胡克定律来计算，胡克定律表示弹簧的变形与所受的力成正比。
1.1一般情况下，弹簧压力的计算公式为：F=k*x其中，F为弹簧受力（压力），k为弹簧的弹性系数，x为弹簧的变形量。
1.2弹簧压力的单位：弹簧的压力一般用牛顿（N）来表示。
1.3弹性系数的计算方法：弹簧的弹性系数可以通过实验或计算得出。
在实验中，可以测量弹簧所受的外力和相应的变形量，然后根据胡克定律计算弹性系数。
在计算中，弹性系数可以通过材料力学性质和弹簧几何参数来确定。
2.弹簧拉力的计算方法：弹簧拉力是指弹簧在拉伸状态下所受的力。
弹簧的拉力可以通过下面的计算方法得出。
2.1一般情况下，弹簧拉力的计算公式为：F=k*x其中，F为弹簧受力（拉力），k为弹簧的弹性系数，x为弹簧的变形量。
2.2弹簧拉力的单位：弹簧的拉力也一般用牛顿（N）来表示。
3.弹簧压力、拉力计算的实例：假设一个弹簧的弹性系数为100N/m，变形量为0.02m，求弹簧的压力和拉力。
根据公式F=k*x，可以计算出弹簧的压力和拉力：压力：F=100N/m*0.02m=2N拉力：F=100N/m*0.02m=2N所以，该弹簧在压缩或拉伸状态下的压力和拉力都为2N。
4.弹簧压力、拉力计算注意事项：4.1在计算弹簧压力和拉力时，需要准确测量弹簧的变形量，以获取正确的结果。
4.2弹簧的弹性系数是一个重要参数，需要根据实际情况选择合适的值。
4.3弹簧的压力和拉力计算仅适用于弹簧的线性变形范围，如果超过线性范围，计算的结果将不准确。
4.4在实际应用中，还需要考虑弹簧的材料性质、弯曲和扭转等因素的影响，以获得更准确的结果。
总结：本文介绍了弹簧压力和拉力的计算方法。
压力弹簧计算公式
压力弹簧计算公式之答禄夫天创作压力弹簧·压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷；· 弹簧常数：以k暗示，当弹簧被压缩时，每增加1mm距离的负荷(kgf/mm)；· 弹簧常数公式（单位：kgf/mm）：G=线材的钢性模数：琴钢丝G=8000 ；不锈钢丝G=7300 ，磷青铜线G=4500 ，黄铜线G=3500d=线径Do=OD=外径Di=ID=内径Dm=MD=中径=Do-dN=总圈数Nc=有效圈数=N-2弹簧常数计算范例:线径=2.0mm , 外径=22mm , 总圈数=5.5圈 ,钢丝材质=琴钢丝拉力弹簧拉力弹簧的k值与压力弹簧的计算公式相同·拉力弹簧的初张力：初张力等于适足拉开互相紧贴的弹簧并圈所需的力，初张力在弹簧卷制成形后发生。
拉力弹簧在制作时，因钢丝材质、线径、弹簧指数、静电、润滑油脂、热处理、电镀等分歧，使得每个拉力弹簧初始拉力发生不服均的现象。
所以装置各规格的拉力弹簧时，应预拉至各并圈之间稍为分开一些间距所需的力称为初张力。
· 初张力=P-（k×F1）=最大负荷-（弹簧常数×拉伸长度）扭力弹簧· 弹簧常数：以 k 暗示,当弹簧被扭转时，每增加1°扭转角的负荷(kgf/mm).· 弹簧常数公式（单位：kgf/mm）:E=线材之钢性模数：琴钢丝E=21000 ,不锈钢丝E=19400 ,磷青铜线E=11200 ,黄铜线E=11200d=线径Do=OD=外径Di=ID=内径Dm=MD=中径=Do-dN=总圈数R=负荷作用的力臂。
(完整版)压力弹簧力度计算器及计算公式
高度3
5
力度3
1.428898034 14.00320073
压力弹簧计算公式
F=K*(L-H）
其中:K为弹力系数(kgf/mm)，表示每压缩1mm所施加的负荷 L是弹簧总长；H是压缩到高度
ቤተ መጻሕፍቲ ባይዱ
K=(G*d4)/(8*Dm3*N )
其中:G为材料的刚性模数(kg/mm2)；d为弹簧的线径； Dm:弹簧的中径；Do:弹簧的外径；Dm=Do-d N为弹簧的有效圈数，一般等于弹簧总圈数-2
压力弹簧计算器
材质系数(kg/mm2) 线径(mm)
外径(mm）
中径(mm)
有效圈
8000
1
11.8
10.8
5
压缩到高度(mm）
单位 弹力系数K值
千克(kg) 0.158766448
牛顿(N) 1.555911192
高度1
10
力度1
0.635065793 6.22364477
高度2
7.3
力度2
1.063735203 10.42460499
总长(mm) 14
磅(IB） 0.349286186 1.397144744 2.340217447 3.143575674
刚性模数(kg/mm2) 4300 4000 4000
一般弹簧材料刚性模数
材料名称
刚性模数(kg/mm2)
材料名称
弹簧钢SUP
8000
硬钢线SWC
钢琴线SWP
8000
不锈钢线SUS304
油回火线SWOC
8000
不锈钢线SUS631
备注: 黄色区域填入设计参数，绿色区域自动计算数值
刚性模数(kg/mm2) 8000 7000 7500
压力弹簧力度计算器及计算公式
压力弹簧力度计算器及计算公式压力弹簧是一种能够储存和释放弹力的弹性元件，广泛应用于机械、汽车、航空航天等领域。
在实际应用中，我们常常需要计算压力弹簧的力度，以确定其合适的使用范围和性能。
压力弹簧力度是指单位长度的弹簧材料所储存的弹性势能。
一般来说，力度越大，弹簧所能储存的势能和产生的力量就越大。
力度的计算涉及到一些弹簧的参数，如弹簧线径、弹簧材料的模量、弹簧的外径、螺旋角等。
下面介绍一种常用的计算压力弹簧力度的方法。
首先，我们需要知道压力弹簧的一些基本参数，如线径d、外径D、螺距p、弹簧材料的模量E。
K=Gd^4/(8nD^3)其中，K为力度（N/mm），G为弹性模量（MPa），d为弹簧线径（mm），n为螺旋线数，D为弹簧外径（mm）。
通过上述公式，我们可以轻松计算压力弹簧的力度。
下面通过一个具体的例子来演示整个计算过程。
假设一些压力弹簧的弹簧线径为10mm，外径为30mm，螺距为20mm，弹簧材料的弹性模量为200 GPa。
首先，计算弹簧的螺旋线数。
螺旋线数可以通过弹簧长度L和螺距p相除得到，即：n=L/p假设弹簧长度为100mm，代入参数可得：n = 100mm / 20mm = 5然后K = (200 GPa × 10mm^4) / (8 × 5 × 30mm^3)≈ 10.56 N/mm所以，该压力弹簧的力度为10.56 N/mm。
通过这个计算例子，我们可以看出，对于相同的弹簧线径和外径，力度主要受到弹簧材料的弹性模量和螺旋线数的影响。
弹性模量越大，力度越大；螺旋线数越大，力度也越大。
需要注意的是，上述计算结果仅为参考值，实际应用中还需考虑其他因素，如弹簧的材料选择、工作环境条件等。
