焊制三通坡口加工指导
坡口加工作业指导书和安全操作规程
坡口加工作业指导书和安全操作规程一、作业指导书1.操作目的：坡口加工是为了在焊接或连接件上形成合适的坡口，以提高焊接强度、焊缝质量和焊接效果。
2.作业要求：(1)根据焊接要求和图纸要求，选择适当的坡口类型、尺寸和角度。
(2)使用坡口加工机床或手工工具进行坡口加工，确保加工质量。
(3)加工坡口前，应检查工艺设备是否齐全，刀具是否磨损、锋利。
(4)加工坡口时，应注意操作安全，避免切削工具滑动、伤人。
(5)加工坡口后，应注意清理工作台、清除废料，以确保工作区域干净整洁。
3.加工步骤：(1)根据图纸要求，选择坡口类型和尺寸。
(2)设定加工机床参数，如刀具转速、进给速度等。
(3)安装好工件，调整好加工位置。
(4)开始加工坡口，根据要求进行切削、切割或修整。
(5)加工完成后，检查坡口尺寸、质量是否符合图纸要求。
(6)清理工作台、处置废料。
1.穿戴个人防护装备，如安全帽、安全眼镜、防护手套等。
2.加工前，检查设备是否正常运行，如传动部分是否松动，刀具是否锋利。
3.使用坡口加工机床时，应先调整好参数，确保机床电源断开后可以快速停机。
4.加工过程中，保持工作区域整洁，避免杂物堆放，减少滑倒、划伤等事故的发生。
5.加工时，应控制加工速度，不得急躁，以免引起杂乱的切削、切割等操作，增加事故风险。
6.加工过程中，严禁手指、手掌靠近切削部位，切削物泡沫等。
7.使用手工工具进行坡口加工时，注意保持刀具的锋利度，避免因刀具有钝而导致工件损坏或划伤操作人员。
8.加工结束后，关闭机床电源，清理工作台和设备表面的切屑和油污。
9.加工完成后，检查坡口尺寸、质量是否符合要求，如坡口大小、角度等。
10.加工结束后，将废料和切削物进行分类处理，保持工作现场整洁。
11.加工过程中如遇到设备故障、异常情况或操作人员安全受到威胁，应立即报告上级并停止加工操作，等待处理。
焊制三通坡口加工指导
内部备忘录
提出部门：技术部提出人
送达部门
抄送部门
主题: 焊制三通坡口加工指导
日期: 11月02日
焊制三通坡口加工及装配指导
各相关部门：
鉴于目前各标准对D类焊缝采用接头形式规定不尽相同，为满足质量要求，确保产品安全性，对焊制三通坡口加工型式表示如下：
一、插入式焊制三通坡口型式图示（支管内径或开孔直径与主管内径比值小于1/2）
表1：插入式焊制三通接头加工装配尺寸规格
图1 插入式坡口型式
二、安放式焊制三通（支管内径支管内径或开孔直径与主管内径比值大于等于1/2）
1、支管内径或开孔直径与主管内径比值大于等于1/2且小于2/3时
图2 1/2≤支管内径或开孔直径与主管内径比值＜2/3
2、支管内径或开孔直径与主管内径比值大于等于2/3时，焊制三通接头加工装配尺寸规格
如图3所示。
图3 支管内径或开孔直径与主管内径比值≥2/3
三、倾斜接管连接的焊制三通接头加工装配尺寸规格如图4所示。
图4 倾斜接管连接
四、带补强的接管连接的焊制三通接头加工装配尺寸规格如图5所示。
图5 带补强的接管连接
本指导未对Q/AXL J 0504-2010《焊制三通加工工艺规程》的补充。
技术部
2010-11-02。
钢管制焊制三通标准
钢管制焊制三通标准全文共四篇示例，供读者参考第一篇示例：钢管制焊制三通是一种常见的管道连接件，常用于输送液体或气体的管道系统中。
它由三个管径相同的管道相交连接而成，具有连接方便、结构简单、强度高等特点。
钢管制焊制三通的使用范围非常广泛，涉及石油、化工、电力、造船等行业。
钢管制焊制三通的生产需要严格按照相关标准进行制作，以确保产品的质量和安全性。
以下是钢管制焊制三通的相关标准内容：1. 材质要求：钢管制焊制三通的原料一般为碳钢、合金钢或不锈钢等材质，具体的选择根据使用环境和介质的要求而定。
材质要求必须符合国家标准或行业标准，确保产品的耐高温、耐压、耐腐蚀等性能。
2. 规格要求：钢管制焊制三通的规格一般由管径和壁厚来确定，常见的规格有管径从1/2英寸到48英寸，壁厚从SCH10到SCH160等。
制作时必须按照客户提供的规格要求进行生产，确保产品的尺寸精准、符合要求。
3. 制造工艺：钢管制焊制三通的制造工艺包括材料准备、切割、清洗、焊接、抛丸、喷涂等多个环节。
焊接是关键的制造工艺，要求焊接工艺合理、焊接质量优良，确保产品的连接牢固、无渗漏。
4. 检测要求：制焊制三通的质量检测包括外观检查、尺寸检查、化学成分分析、硬度测试、压力试验等，以确保产品的质量可靠、符合标准要求。
检测结果必须符合相关标准要求，否则产品将无法投入使用。
5. 标识要求：制焊制三通的标识主要包括产品型号、规格、材质、生产厂家等信息，必须符合国家标准或行业标准要求。
标识的完整、清晰、准确对于产品的使用和维护具有重要意义。
钢管制焊制三通的生产必须严格按照相关标准要求进行，确保产品的质量和安全性。
只有质量可靠的产品才能满足工程项目或生产现场的需要，确保管道系统的正常运行和安全使用。
希望相关制造企业能够严格遵守标准要求，提高产品质量水平，为行业发展做出更大贡献。
【钢管制焊制三通标准】以上是关于【钢管制焊制三通标准】的相关内容，希望能对您有所帮助。
焊制三通加工工艺
焊制三通加工工艺三通管的焊接用方法？焊接步骤如下：第一步：首先用钣金软件求出等径三通各项数据；第二步：把主管支管切割打磨好；第三步：安装时用等边三角方法确定垂直，确定好位置后焊接。
三通管是指有三个开口的管接头。
三通管广泛用于输送液体、气体的管网中。
因输送介质不同，三通管的材质分为：铸铁、铸钢、铸铜、铸铝、塑料、玻璃等。
三通管是用于管道分支、分流处的管件，按主管与分支管的同异分为同径三通和异径三通，按分支管轴线与主管轴线的夹角(α)分为正交三通(α=90°)和斜交三通(α<90°)。
1、同径正交三通管的制作划线之前，应在主管和支管上划出定位十字架，并用样冲轻轻冲之，再分别把雌、雄样板中心对准管道中心线，划出切割线，便可进行切割。
切割时，应根据坡口的要求进行，支管上要全部坡口，坡口的角度在角焊处为45°，对焊处为30°从角焊处向对焊处(即尖角处)逐渐缩小坡口角度，且要过渡均匀。
同径三通组对时，要求主管上开孔的大小与支管径相配，焊缝处的内缝相平，组对时用宽座角尺校正支管与主管间的角度为90°，然后点焊固定，最后进行焊接。
2、异径正交三通管的制作划线之前，应先在主管和支管上划出定位十字线，并用样冲轻轻冲之，分别把雄、雌样板中心对准管道中心线划出割线，然后即可进行切割，组对时应用宽座角尺校正支管与主管的角度为90°，支管管端应与主管内壁相平，支管不得伸入主管管腔内。
3、同径斜三通管的制作同径斜交三通管的划线、下料及拼接与同径正三通相同，坡口根据夹角的大小及开孔的大小可灵活掌握，以满足焊接要求为原则。
主管和支管一般在钝角一边的上半只，可开全坡口，坡口角度为30°～35°，下半只在尖角处为30°，然后逐渐过渡为45°，经过逐渐均匀过渡，两管夹角处的坡口最大。
4、异径斜三通管的制作异径斜三通管的划线、下料及拼节方法与同径三通管相同，不同之处在于支管插入主管时，其管端应与主管外壁相平，管端不得伸人主管管腔内。
钢管制焊接三通标准
钢管制焊接三通标准全文共四篇示例，供读者参考第一篇示例：钢管制焊接三通是一种常见的管道连接零件，主要用于管道系统中的分支连接。
其制作需要符合一定的标准以确保连接的牢固性和安全性。
下面我们就来详细介绍钢管制焊接三通的标准及制作流程。
一、标准要求1. 材质要求：钢管制焊接三通一般采用碳钢、不锈钢等材质，必须符合相关标准要求。
碳钢制焊接三通要符合ASTM A234的要求，不锈钢制焊接三通要符合ASTM A403的要求。
2. 尺寸要求：钢管制焊接三通的尺寸需符合标准规定，通径和壁厚需符合设计需要并能够承受系统内压力。
3. 焊接要求：钢管制焊接三通的焊缝必须符合相关标准要求，焊接工艺需符合规范，焊接质量需经过非破坏性检测合格。
4. 表面要求：钢管制焊接三通的表面需光洁平整，无裂缝、气孔等缺陷，应做防锈、防腐处理。
5. 标志要求：每只钢管制焊接三通应有明显的标志，包括材质、尺寸、压力等级等信息。
二、制作流程1. 材料准备：准备符合要求的碳钢或不锈钢材料，将其切割成相应尺寸的管段。
2. 加工预处理：通过冷弯、热弯等方式对管段进行加工，使其形成分支和主体部分。
3. 焊接工艺：采用相应的焊接工艺，将分支和主体部分进行焊接，确保焊缝质量。
5. 检测验收：对制作完成的钢管制焊接三通进行非破坏性检测，验收合格后方可投入使用。
通过以上制作流程和标准要求，可以确保钢管制焊接三通的质量和安全性。
在实际生产中，制造厂家需严格按照标准要求进行生产，同时用户在选购和使用时也需注意产品的质量和合格证书等相关信息。
只有这样，才能在管道系统中保证连接的牢固性和可靠性，确保系统的正常运行和安全使用。
【文章结束】第二篇示例：钢管制焊接三通是一种常见的管道连接件，用于连接三根管道在不同方向上的流动。
在工业领域，钢管制焊接三通被广泛应用于石油、化工、航空、造船等领域。
为了确保钢管制焊接三通的质量和安全性，在制作过程中需要严格按照相关标准进行操作。

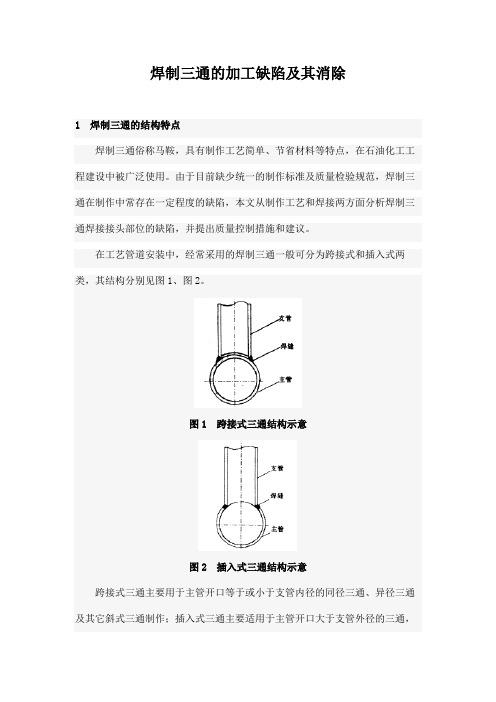

焊制三通的加工缺陷及其消除
焊制三通的加工缺陷及其消除1 焊制三通的结构特点焊制三通俗称马鞍，具有制作工艺简单、节省材料等特点，在石油化工工程建设中被广泛使用。
由于目前缺少统一的制作标准及质量检验规范，焊制三通在制作中常存在一定程度的缺陷，本文从制作工艺和焊接两方面分析焊制三通焊接接头部位的缺陷，并提出质量控制措施和建议。
在工艺管道安装中，经常采用的焊制三通一般可分为跨接式和插入式两类，其结构分别见图1、图2。
图1 跨接式三通结构示意图2 插入式三通结构示意跨接式三通主要用于主管开口等于或小于支管内径的同径三通、异径三通及其它斜式三通制作；插入式三通主要适用于主管开口大于支管外径的三通，例如：温度计、压力表的管嘴安装。
2 焊制三通的质量缺陷分析2.1 制作工艺跨接式三通在下料时把支管的坡口加工成内坡口，与主管组对时直接搭接在主管上，焊接时易造成焊缝严重的未焊透缺陷，另外主管开口直径比支管内径小许多，影响其工艺流程。
对于同径三通在下料时，开口不当，相贯线接头易形成“V”字型，焊接时更易发生变形，造成局部应力过大，焊缝强度差。
插入式三通主要是支管插入主管内过长，造成介质流动不畅，并使主管的有效截面积减小，导致操作误差。
焊制三通在下料时另一个较容易出现的缺陷是主管开口尺寸不均匀，局部间隙过大，增大了局部应力，容易导致接头产生裂纹。
尤其在焊接高强钢或铬钼钢时更易产生冷裂纹。
2.2 焊接焊制三通的接头焊缝就在主管与支管相交的相贯线上，形状和位置比对接焊缝复杂，焊接时焊缝质量不易控制。
据统计，这类焊缝的泄漏率占所有工艺焊缝泄漏率的80%，主要缺陷是未焊透、气孔、夹渣等。
相贯线上的焊缝坡口，目前主要是通过手工气割或等离子切割而成，加工精度不高，坡口角度偏小，焊接工艺参数选择不当，造成未焊透。
焊制三通质量缺陷的另一个主要原因就是工艺下料错误、把支管的外坡口加工成内坡口，支管直接搭接在主管上进行焊接。
未焊透使焊缝的强度降低，对于输送腐蚀性介质的管道，随着生产周期的增加将使焊缝的热影响区减薄，导致焊缝泄漏。
坡口加工、清理、焊接作业指导书
坡口加工、清理、组对、焊接作业指导书1.0适用范围本施工作业指导书适用于…—…成品油管道工程现场坡口加工、清管、组对、焊接作业施工。
2.0主要编制依据2.1…成品油管道工程招标文件与承包合同2.2…成品油管道工程线路施工图纸2.3…成品油管道工程线路施工技术要求（线-…）2.4《油气长输管道工程施工及验收规范》GB50369-…2.5 《钢制管道焊接及验收》SY/T 4103-…2.6 PMC批准的线路管道焊接工艺规程3.0工作流程Array3.2准备工作3.2.1一般要求3.2.1.1参加本工程施工的焊工，都应经过严格培训，经审定考试和认定考试合格，做到持证上岗。
3.2.1.2坡口工应经过专门培训，熟悉操作程序，清楚坡口尺寸。
3.2.1.3工程施工前由机组技术员根据《焊接工艺规程》以及其它相关的焊接技术标准的要求，编制焊接工艺卡，对焊工进行认真的技术交底。
3.2.2管口准备3.2.2.1在施工现场，连头处采用机械或氧乙炔切割加工，但必须用动力砂轮机将坡口修磨均匀、光滑。
管端坡口如有机械加工形成的内卷边，用锉刀或电动砂轮机清除整平。
3.2.2.2管口的坡口形式、坡口角度、钝边应符合焊接工艺规程中的规定；外径相等壁厚不3.2.2.3采用角向砂轮机和电动钢丝刷将管口内外表面坡口两侧20mm范围内清理至显出金属光泽，被焊表面应均匀、光滑，不得有起鳞、磨损、铁锈、渣垢、油脂、油漆和其它影响焊接质量的有害物质。
3.2.2.4检查钢管端部附近(10mm)原有的直缝余高是否打磨，是否平缓过渡。
当有问题时，将影响超声探伤的质量，应经监理同意后予以修理。
3.2.3焊接设备的准备3.2.3.1工程所用的焊接设备能满足焊接工艺要求，具有良好的工作状态，准确的量值显示和安全性。
本工程采用林肯直流弧焊机，型号为DC-400，配LN-23P自动送丝机。
3.2.3.2正式焊接前，应在试板上调整焊机的焊接参数，焊接参数包括：电压、电流、焊速、电源极性、送丝速度、干伸长度、电弧的摆幅、摆频和良好的停留时间等。
三通焊接工艺规范
竭诚为您提供优质文档/双击可除三通焊接工艺规范篇一：焊制三通加工工艺规程篇二：焊制三通加工工艺规程20xx焊制三通加工工艺规程4.2坡口加工页数共3页第3页4.2.1在支管上加工坡口，采用火焰、等离子或机械切削法；4.2.2在主管上加工坡口时：当支管直径≤48mm，采用摇臂式钻床钻头（φ60）转头倒削，倒削深度为孔高点壁厚减去2mm；当支管直径＞48mm时，采用火焰加工坡口。
4.2.3切割后应用砂轮机修磨坡口，以去除碳化层并提高坡口形状精度、而对淬硬性很强的钢材（如0cr5mo等），则应采用机械方法加工坡口。
4.3焊接4.3.1焊接方法与焊接操作焊制三通的接头焊接应采取单面焊双面成型或双面焊法。
安放式三通，焊接时焊枪以指向厚壁管为主，严格控制焊接线能量，防止焊接变形。
插入式三通，焊枪以偏向主管为主，故焊接线能量可以大些。
在焊接时还应控制好焊接速度及层间温度，防止焊缝冷却过快。
插入式打底焊操作与平焊操作相近，安放式则与横焊操作相近。
操作时注意焊丝（条）与工件的角度，应偏向工件较厚的一侧，减少咬边。
4.3.2焊脚高度通常对于全焊透的角焊缝，一般焊脚高度为k≥0.7*s （壁厚较薄的工件），且不小于6mm即可。
4.3.3质量控制4.3.3.1焊接质量常见的焊接缺陷主要为未焊透、气孔和夹渣。
a）未焊透的原因是：1）装配间(三通焊接工艺规范)隙小和坡口角度小；2）焊接电流过小；3）操作方法有误。
b）气孔和夹渣的原因是：1）焊接参数选择不当，电流过大或过小；2）清渣不干净；3）焊材质量差，保护性能不好；4）焊缝冷却速度快。
c）防止措施：1）焊制三通的支管和主管焊缝两侧各20mm范围内进行打磨,去除油、锈污、氧化皮及毛刺,处理后的表面应具有明显的金属光泽。
如果钢管是气割下料,也必须进行打磨,去除氧化皮、熔渣等。
做好层间清理；2）选择合适工艺参数，要求安放式焊接时，焊接电流比插入式低10~15%。
采用氩弧焊打底，可减少未焊透的几率；3）根据材料特性做好预热和后热；4）焊条使用前必须按要求烘干，其他焊材须检查是否发生霉变，保护气体须达到要求纯度，必要时须加干燥器和加热设施；5）坡口尺寸符合表1。
管道坡口加工组对焊接作业指导书
管道坡口加工组对焊接作业指导书一、前言管道坡口加工、组对、焊接作业是管道工程施工中非常重要的环节，直接关系到管道工程的质量和安全。
本作业指导书旨在对管道坡口加工、组对、焊接作业进行详细的介绍和指导，以确保在施工过程中能够正确进行相关操作，达到预期的效果。
二、管道坡口加工1.坡口加工前准备工作1.1清除管道表面的杂质、砂浆等物质。
1.2使用合适的工具对管道进行处理，如割管、修边等。
1.3确定坡口类型和尺寸，并按照要求进行加工。
2.坡口加工操作步骤2.1根据坡口类型和尺寸要求，在管道上标记出加工位置。
2.2使用合适的工具对管道进行加工，如割口、修边等。
2.3检查坡口加工质量，保证加工面平整，无任何毛刺或凹凸不平。
三、管道组对1.组对前准备工作1.1清洗管道内部，确保无杂质和污物。
1.2检查管道的几何尺寸和形状，确保满足设计要求。
1.3准备好组对所需的工具和设备，如液压千斤顶等。
2.组对操作步骤2.1对组对的管道进行标记，确定组对位置和方向。
2.2使用液压千斤顶等工具，将管道组对到位，确保管道的位置和方向准确。
2.3检查组对后的管道是否满足设计要求，如有需要，进行微调，直到达到要求为止。
四、焊接作业1.焊接前准备工作1.1清洗焊接区域，确保无杂质和污物。
1.2准备好焊接所需的材料和设备，如焊机、焊条等。
1.3检查焊工的资质和焊接设备的安全性。
2.焊接操作步骤2.1根据焊接工艺要求，进行焊缝准备，如坡口处理、坡口开缝等。
2.2进行干燥处理，避免焊缝受潮。
2.3进行预热，确保焊接区域温度适宜。
2.4进行焊接，根据焊工的技术要求进行操作。
2.5进行焊后处理，如打磨、除渣、防腐等。
五、安全注意事项1.确保施工现场的通风良好，避免有害气体积聚。
2.使用适当的个人防护装备，如帽子、口罩、手套等。
3.确保焊接设备的安全性能，避免发生火灾或触电事故。
4.确保操作人员具备相关的技术资质和操作经验。
六、总结管道坡口加工、组对、焊接作业是管道工程施工中不可或缺的环节。
焊制三通加工工艺规程
本标准规定了公司产品生产过程中焊制三通的加工工艺要求。
本标准适用于公司产品的焊制三通加工。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GBJ235-82工业管道工程施工及验收规范SHJ501-85石油化工剧毒、易燃、可燃介质管道施工及验收规范3 焊制三通的结构3.1 焊制三通俗称马鞍，具有制作工艺简单、节省材料等特点，在生产过程中被广泛使用。
在工艺管道安装中，经常采用的焊制三通一般可分为跨接（骑座）式和插入式两类，其结构分别见图1、图2。
图1跨接式三通结构示意图图2插入式三通结构示意图3.2 焊制三通两类结构的适用范围应遵循以下规定：3.2.1 跨接式三通用于DN > 150的支管和大开孔的支管。
（不锈钢主管壁厚》8mm）3.2.2 剩余的支管都采用插入式三通。
3.3 焊制三通支管的公称直径大于50mm时，补强按相应国家标准或图纸规定执行。
4 焊制三通的加工工艺4.1 下料和坡口4.1.1 下料跨接式三通在下料时把应把支管的坡口加工成外坡口，与主管组对时，主管开口直径应比支管内径小3mm 以内。
插入式三通的支管不应插入主管内过长，插入主管的深度应控制在 2.5mm以内。
焊制三通的支管和主管焊缝两侧各20mm范围内进行打磨，去除油、锈污、氧化皮、及毛刺，处理后的表面应具有明显的金属光泽。
如果钢管是气割下料，也必须进行打磨，去除氧化皮、熔渣等。
4.1.2 坡口管子坡口型式、尺寸及组对应本着保证焊接接头的质量、填充金属少、便于操作及减小焊接变形等原则。
焊制三通接头的坡口尺寸采用GBJ235-82《工业管道工程施工及验收规范》、SHJ501-85《石油化工剧毒、易燃、可燃介质管道施工及验收规范》所规定的型式执行。
