【CN110026518A】一种冷镦机驱动传动机构【专利】
一种金属加工用冷镦装置[发明专利]
![一种金属加工用冷镦装置[发明专利]](https://img.taocdn.com/s3/m/b0a652b170fe910ef12d2af90242a8956aecaa53.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202011105736.7(22)申请日 2020.10.15(71)申请人 福建省三钢（集团）有限责任公司地址 365000 福建省三明市梅列区工业中路群工三路申请人 福建三钢闽光股份有限公司(72)发明人 黄标彩 陈伯瑜 魏勇 蔡常青 王明娣 严海峰 陈正权 (74)专利代理机构 广东有知猫知识产权代理有限公司 44681代理人 肖林(51)Int.Cl.B21J 5/08(2006.01)B21K 29/00(2006.01)F28D 21/00(2006.01)(54)发明名称一种金属加工用冷镦装置(57)摘要本发明涉及一种金属加工用冷镦装置，它包括冷镦机、冷却机构和呈封闭状态的机壳；机壳内部形成冷却室；冷镦机在冷却室内对金属棒料进行冷镦加工，冷却机构包括制冷器、制冷室、输出管道、旋流吹嘴、空压机、吸湿器和回流管道；该制冷器呈圆柱形，制冷室的横截面亦呈圆形；该制冷器的外周面上固定设有一个或者多个换热叶片；制冷室、输出管道、旋流吹嘴、冷却室、回流管道首尾依次连通形成封闭的循环回路。
该冷镦装置通过气体作为换热介质，其流速快且对模具的冲击性小，能够与模具的内部、外部的所有外表面直接接触而及时、快速的换热，降低模具的各个局部的温差，能够极大限度消除产品内部因温差形成的应力，保障产品性能和质量。
权利要求书1页 说明书4页 附图3页CN 112427591 A 2021.03.02C N 112427591A1.一种金属加工用冷镦装置，包括冷镦机、冷却机构和呈封闭状态的机壳；机壳内部形成冷却室；其特征在于：所述冷镦机在所述冷却室内对金属棒料进行冷镦加工，所述冷却机构包括制冷器、制冷室、输出管道、旋流吹嘴、空压机和回流管道；该制冷器呈圆柱形，制冷室的横截面亦呈圆形，该制冷器同轴地固定装设于该制冷室内，制冷器用于冷却流经制冷室内的冷却气体；该制冷器的外周面上固定设有一个或者多个换热叶片；制冷室、输出管道、旋流吹嘴、冷却室、回流管道首尾依次连通形成封闭的循环回路；空压机与该输出管道连通，空压机用于驱动该冷却气体在该循环回路中持续单向的高速循环流动；该旋流吹嘴包括依次连通的旋流段和呈喇叭状的扩散段，该旋流段的外周面上固定设有至少一个第一进气连接管，该第一进气连接管沿该旋流段的内周壁的切线方向延伸，该输出管道通过该第一进气连接管向该旋流段输送冷却气体；冷锻机的冷锻模具的公模和母模分别配置有至少一个该旋流吹嘴，该旋流吹嘴固定装配于机壳内壁上，旋流吹嘴朝向合模状态的对应公模、母模吹出冷却气体。

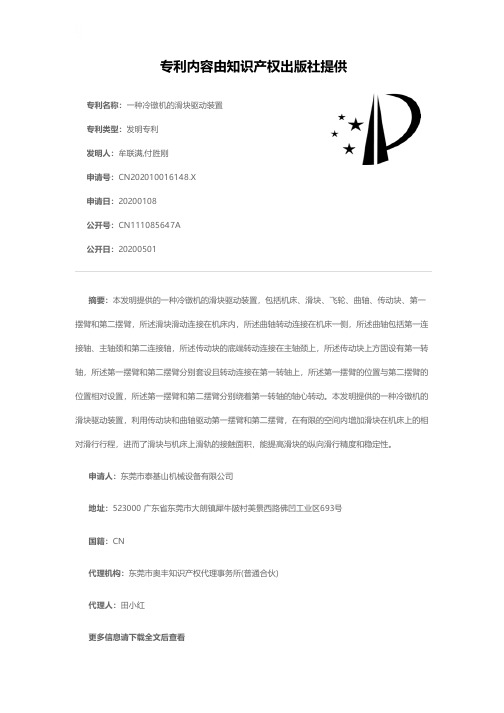

一种冷镦机的滑块驱动装置[发明专利]
![一种冷镦机的滑块驱动装置[发明专利]](https://img.taocdn.com/s3/m/a0dfb058c77da26924c5b005.png)
专利名称：一种冷镦机的滑块驱动装置专利类型：发明专利
发明人：牟联满,付胜刚
申请号：CN202010016148.X
申请日：20200108
公开号：CN111085647A
公开日：
20200501
专利内容由知识产权出版社提供
摘要：本发明提供的一种冷镦机的滑块驱动装置，包括机床、滑块、飞轮、曲轴、传动块、第一摆臂和第二摆臂，所述滑块滑动连接在机床内，所述曲轴转动连接在机床一侧，所述曲轴包括第一连接轴、主轴颈和第二连接轴，所述传动块的底端转动连接在主轴颈上，所述传动块上方固设有第一转轴，所述第一摆臂和第二摆臂分别套设且转动连接在第一转轴上，所述第一摆臂的位置与第二摆臂的位置相对设置，所述第一摆臂和第二摆臂分别绕着第一转轴的轴心转动。
本发明提供的一种冷镦机的滑块驱动装置，利用传动块和曲轴驱动第一摆臂和第二摆臂，在有限的空间内增加滑块在机床上的相对滑行行程，进而了滑块与机床上滑轨的接触面积，能提高滑块的纵向滑行精度和稳定性。
申请人：东莞市泰基山机械设备有限公司
地址：523000 广东省东莞市大朗镇犀牛陂村美景西路佛凹工业区693号
国籍：CN
代理机构：东莞市奥丰知识产权代理事务所(普通合伙)
代理人：田小红
更多信息请下载全文后查看。

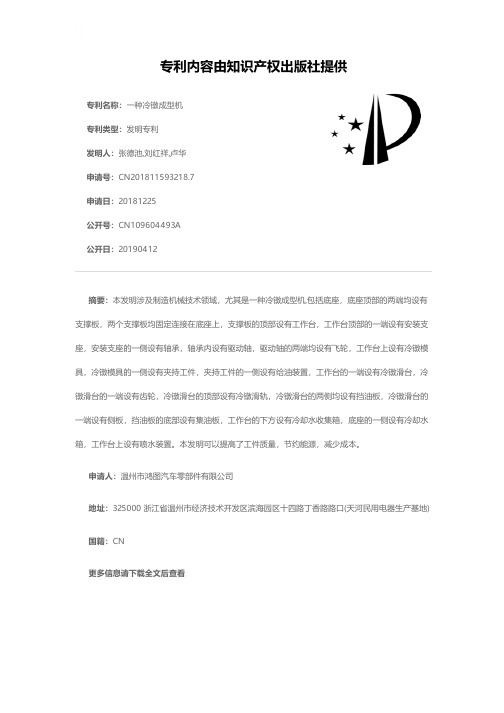

一种冷镦成型机[发明专利]
![一种冷镦成型机[发明专利]](https://img.taocdn.com/s3/m/1dbd9e0319e8b8f67d1cb926.png)
专利名称：一种冷镦成型机专利类型：发明专利
发明人：张德池,刘红祥,卢华申请号：CN201811593218.7申请日：20181225
公开号：CN109604493A
公开日：
20190412
专利内容由知识产权出版社提供
摘要：本发明涉及制造机械技术领域，尤其是一种冷镦成型机,包括底座，底座顶部的两端均设有支撑板，两个支撑板均固定连接在底座上，支撑板的顶部设有工作台，工作台顶部的一端设有安装支座，安装支座的一侧设有轴承，轴承内设有驱动轴，驱动轴的两端均设有飞轮，工作台上设有冷镦模具，冷镦模具的一侧设有夹持工件，夹持工件的一侧设有给油装置，工作台的一端设有冷镦滑台，冷镦滑台的一端设有齿轮，冷镦滑台的顶部设有冷镦滑轨，冷镦滑台的两侧均设有挡油板，冷镦滑台的一端设有侧板，挡油板的底部设有集油板，工作台的下方设有冷却水收集箱，底座的一侧设有冷却水箱，工作台上设有喷水装置。
本发明可以提高了工件质量，节约能源，减少成本。
申请人：温州市鸿图汽车零部件有限公司
地址：325000 浙江省温州市经济技术开发区滨海园区十四路丁香路路口(天河民用电器生产基地)国籍：CN
更多信息请下载全文后查看。
一种高精度冷镦成型机[实用新型专利]
![一种高精度冷镦成型机[实用新型专利]](https://img.taocdn.com/s3/m/baefb1aabe1e650e53ea99dd.png)
专利名称：一种高精度冷镦成型机专利类型：实用新型专利
发明人：沈科跃
申请号：CN201921845357.4申请日：20191030
公开号：CN210966804U
公开日：
20200710
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种高精度冷镦成型机，具体涉及冷镦机技术领域，包括外壳体，所述外壳体底部内侧固定设有固定杆，所述固定杆顶部固定设有滑套，所述滑套内侧贯穿设有驱动杆，所述外壳体内部设有冷镦成型组件；所述冷镦成型组件包括压块和托块，所述压块靠近托块一侧开设有成型槽和限位槽，所述托块靠近压块一侧开设有固定槽。
本实用新型通过托块上的设置的限位圈对压块进行限位，从而使压块与托块对接精准，且在冷镦操作过程中，由于滑杆与滑槽的内壁贴合较为完全，固定效果好，保证了在冷镦操作过程中，不会由于滑槽受压力变形或支撑力不足而移动导致的工件形变结果存在误差，进一步提高了工件加工的精准度。
申请人：宁波龙昇自动化设备科技有限公司
地址：315200 浙江省宁波市镇海区九龙湖镇清音巷81号4幢
国籍：CN
代理机构：宁波慈恒专利代理事务所(特殊普通合伙)
代理人：赵庆
更多信息请下载全文后查看。
一种新型冷镦成型机[发明专利]
![一种新型冷镦成型机[发明专利]](https://img.taocdn.com/s3/m/f3245100856a561252d36fe8.png)
专利名称：一种新型冷镦成型机专利类型：发明专利
发明人：李妙懿
申请号：CN201410629469.1申请日：20141111
公开号：CN105618651A
公开日：
20160601
专利内容由知识产权出版社提供
摘要：本发明提供一种防锈成型一体化的新型冷镦成型机，包括振动盘、送料槽、水平压辊、竖直压辊、机箱等，所述机箱的上设有视窗，所述机箱的上端设有照明灯，所述机箱的右端开设有进料口，所述送料槽的右端与振动盘连接，所述送料槽的左端与进料口连接，所述送料槽上设有水平压辊、竖直压辊，所述夹料滑块通过滑轨安装在进料口的位置，所述固定模安装在夹料滑块的左端，所述活动模通过活动模座安装在固定模的左端。
本发明在固定模上与活动模的接触面上增加了防碰缓冲垫，减弱了进行冷镦成型时活动模与固定模的相互碰撞，保护了活动模、固定模，从而延长了活动模和固定模的使用寿命。
申请人：天津市骏通标准件有限公司
地址：300000 天津市西青区杨柳青镇青致南路南段西侧
国籍：CN
更多信息请下载全文后查看。
钢球自动冷镦机电气系统[发明专利]
![钢球自动冷镦机电气系统[发明专利]](https://img.taocdn.com/s3/m/7b5938a069eae009591bec38.png)
专利名称：钢球自动冷镦机电气系统专利类型：发明专利
发明人：谢晨阳
申请号：CN201610788502.4
申请日：20160831
公开号：CN106216580A
公开日：
20161214
专利内容由知识产权出版社提供
摘要：本发明涉及一种钢球自动冷镦机电气系统，包括电机系统、注油系统、送料控制系统和计数控制系统，总电源开关与主电路控制连接；电机系统、注油系统、送料控制系统和计数控制系统都与主电路连接；所述计数控制系统包括计数器，计数器与变压器连接，所述变压器与第一断路器连接，第一断路器与主电路连接。
采用上述结构后，该发明成功的及时反映或显示设备和线路正常与非正常工作状态信息的回路，对设备和线路进行自动调整的保护设备，能有效的测量线路的各种参数，如电压、电流、频率和功率的大小。
设备出了故障时可以快速的检查与维修。
申请人：常州金坛群英机械有限公司
地址：213200 江苏省常州市金坛区尧塘街道汤庄集镇华盛路1号
国籍：CN
代理机构：北京众合诚成知识产权代理有限公司
代理人：龚燮英
更多信息请下载全文后查看。
一种多工位冷墩机[实用新型专利]
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202020125310.7(22)申请日 2020.01.20(73)专利权人 邯郸市钢硕紧固件制造有限公司地址 057150 河北省邯郸市永年县临洺关镇裴坡庄村南(72)发明人 白香刚 (74)专利代理机构 石家庄领皓专利代理有限公司 13130代理人 王丹(51)Int.Cl.B21J 9/06(2006.01)B21K 29/00(2006.01)(54)实用新型名称一种多工位冷墩机(57)摘要本实用新型涉及冲压制造装置技术领域，且公开了一种多工位冷墩机，包括冷墩机主体，冷墩机主体的顶端固定有操作控制台，冷墩机主体一侧的内部通过螺钉固定有输出电机，冷墩机主体一侧的外表面通过螺钉固定有内部运行降温结构，内部运行降温结构包括传导风箱、第一抽排风扇、装配外壳、第二抽排风扇、片状导热板、循环水冷管、蓄水箱、微型抽水泵、风力传导增加管和冷却回流管，传导风箱的内部焊接有第一抽排风扇，传导风箱的一端焊接有装配外壳。
本实用新型通过在装置的排热口处增加了内部运行降温结构，使得装置在使用过程中可以快速对内部执行部位零件进行热量疏导，降低运行温度，大大提高了装置的使用寿命。
权利要求书1页 说明书3页 附图3页CN 211803626 U 2020.10.30C N 211803626U1.一种多工位冷墩机，包括冷墩机主体(1)，其特征在于，所述冷墩机主体(1)的顶端固定有操作控制台(2)，所述冷墩机主体(1)一侧的内部通过螺钉固定有输出电机(3)，所述冷墩机主体(1)一侧的外表面通过螺钉固定有内部运行降温结构(14)。
2.根据权利要求1所述的一种多工位冷墩机，其特征在于，所述内部运行降温结构(14)包括传导风箱(4)、第一抽排风扇(5)、装配外壳(6)、第二抽排风扇(7)、片状导热板(8)、循环水冷管(9)、蓄水箱(10)、微型抽水泵(11)、风力传导增加管(12)和冷却回流管(13)，所述传导风箱(4)的内部焊接有第一抽排风扇(5)，所述传导风箱(4)的一端焊接有装配外壳(6)，所述装配外壳(6)的一端通过螺钉固定有第二抽排风扇(7)和片状导热板(8)，所述片状导热板(8)的两侧均固定有第二抽排风扇(7)及装配外壳(6)，所述片状导热板(8)的内部固定有循环水冷管(9)，所述循环水冷管(9)的底端经过多通接口连接有微型抽水泵(11)，所述微型抽水泵(11)的一端固定有蓄水箱(10)，所述装配外壳(6)、第二抽排风扇(7)、片状导热板(8)、循环水冷管(9)、蓄水箱(10)和微型抽水泵(11)共同组成气流冷却结构，所述气流冷却结构与另一个气流冷却结构之间焊接有风力传导增加管(12)，所述气流冷却结构的一端焊接有冷却回流管(13)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910301209.4
(22)申请日 2019.04.15
(71)申请人 南通金寨五金有限公司
地址 226000 江苏省南通市海安县曲塘镇
茂源路98号
(72)发明人 彭瑞华
(74)专利代理机构 北京联瑞联丰知识产权代理
事务所(普通合伙) 11411
代理人 黄冠华
(51)Int.Cl.
B21J 9/18(2006.01)
(54)发明名称
一种冷镦机驱动传动机构
(57)摘要
本发明公开了一种冷镦机驱动传动机构，包
括驱动电机、曲轴、主传动轮和棘轮，所述驱动电
机驱动曲轴往复运动，所述主传动轮与曲轴同轴
转动设置，所述主传动轮和棘轮之间单向传动设
置，所述棘轮设置在曲轴的另一端，所述主传动
轮和棘轮的齿轮方向相反，所述棘轮上设置有气
缸，所述气缸推动棘轮转动。
本发明的优点：由于
通过设置棘轮并通过气缸控制棘轮松紧度和位
置，使得在正转时能够通过曲轴推动主传动轴转
动，而在曲轴反转时能够反向松开不带动转动，
使用过程中驱动电机连续转动，不会发生突然接
触的冲击力，使得整个过程缓和，
使用寿命长。
权利要求书1页 说明书2页 附图1页CN 110026518 A 2019.07.19
C N 110026518
A
权 利 要 求 书1/1页CN 110026518 A
1.一种冷镦机驱动传动机构，其特征在于：包括驱动电机(1)、曲轴(4)、主传动轮(5)和棘轮(6)，所述驱动电机(1)驱动曲轴(4)往复运动，所述主传动轮(5)与曲轴(4)同轴转动设置，所述主传动轮(5)和棘轮(5)之间单向传动设置，所述棘轮(6)设置在曲轴(4)的另一端，所述主传动轮(5)和棘轮(6)的齿轮方向相反，所述棘轮(6)上设置有气缸(61)，所述气缸(61)推动棘轮(6)转动。
2.根据权利要求1所述的一种冷镦机驱动传动机构，其特征在于：所述棘轮(6)与曲轴(4)之间转动设置，所述棘轮(6)与曲轴(4)之间设置有阻尼弹簧(62)。
3.根据权利要求1所述的一种冷镦机驱动传动机构，其特征在于：所述气缸(61)与棘轮(5)的非齿轮端转动连接，所述气缸(61)的本体与曲轴(4)固定连接。
4.根据权利要求1所述的一种冷镦机驱动传动机构，其特征在于：所述驱动电机(1)和曲轴(4)之间设置有转动杆(2)和连杆(3)，所述转动杆(2)与驱动电机(1)的转动端固定连接，所述连杆(3)的两端分别与曲轴(4)和转动杆(2)转动连接，所述转动杆(2)由驱动电机(1)驱动垂直驱动电机(1)轴向转动。
5.根据权利要求1所述的一种冷镦机驱动传动机构，其特征在于：所述曲轴(4)两边之间的角度为90°-150°。
6.根据权利要求1所述的一种冷镦机驱动传动机构，其特征在于：所述主传动轮(5)传动连接有从动传动轮(7)。
7.根据权利要求1所述的一种冷镦机驱动传动机构，其特征在于：所述从动传动轮(7)设置有四个。
8.根据权利要求1所述的一种冷镦机驱动传动机构，其特征在于：所述气缸(61)电连接有气缸控制器(8)。
9.根据权利要求8所述的一种冷镦机驱动传动机构，其特征在于：所述气缸(61)上设置有压力表(81)。
2。
