珠江三角洲水资源配置工程取水泵站水泵选择

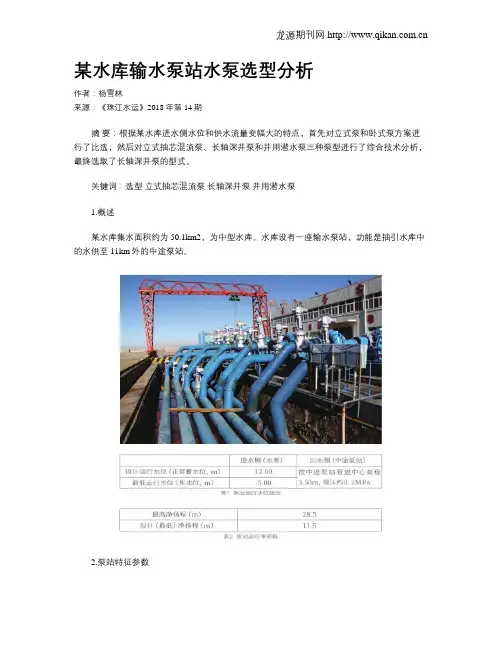

某水库输水泵站水泵选型分析
某水库输水泵站水泵选型分析作者：杨雪林来源：《珠江水运》2018年第14期摘要：根据某水库进水侧水位和供水流量变幅大的特点，首先对立式泵和卧式泵方案进行了比选，然后对立式抽芯混流泵、长轴深井泵和井用潜水泵三种泵型进行了综合技术分析，最终选取了长轴深井泵的型式。
关键词：选型立式抽芯混流泵长轴深井泵井用潜水泵1.概述某水库集水面积约为50.1km2，为中型水库。
水库设有一座输水泵站，功能是抽引水库中的水供至11km外的中途泵站。
2.泵站特征参数输水泵站供水规模为13.5万吨/天，平均日供水量为4.78万吨/天，泵站运行特征水位见表1，运行净扬程见表2。
泵站至水库供水管采用DN1600焊接钢管，沿程水力损失约9m，局部水头损失按沿程损失的10%计（即0.9m）；泵房内门槽、流道、出水管道及阀门等的水头损失，按2m计；另外，考虑2～3m的富余水头，故泵站设计（最低）扬程约26m，最高扬程43m。
3.台数初选泵站设计流量为13.5万吨/天，根據规划，泵站的保证流量为4.82万吨/天，保证流量与设计流量约成三倍关系，为保证运行调度的灵活性，水泵装机台数宜采用4台（3用1备）或8台（6用2备）。
4.泵型初选本泵站设计（最低）扬程26m，最高扬程43m，且单泵流量较小，可供选择的泵型较多。
从泵组的叶片型式上来说，离心泵和混流泵均可满足本泵站的需求。
从泵轴的方向来说，本工程可采用立式泵组，也可采用卧式泵组。
可供本工程选用的具体泵型主要包括如下五种：卧式混流泵、卧式离心泵、立式（抽芯）混流泵、长轴深井泵（属离心泵型）和井用潜水泵（属离心泵型）。
5.泵型比选5.1泵轴方向的选择本文对卧式泵和立式泵方案进行了技术分析比较，详见表1。
通过上表比较分析，立式泵方案土建投资小，施工难度低，可靠性较高，因此，本设计推荐采用立式泵方案。
即在立式（抽芯）混流泵、长轴深井泵和潜水深井泵三种泵型之间进行选择。
5.2泵型技术经济比较立式（抽芯）混流泵电机布置在地面层，水泵叶轮安装在水下，电机和水泵通过若干段轴连接。
珠江三角洲水资源配置工程
珠江三角洲水资源配置工程先期水力学、泥沙及水量水质联合调度研究招标公告1. 招标条件珠江三角洲水资源配置工程项目建议书经国家发展和改革委员会发改农经〔2016〕1981号文件批准，建设资金已落实。
广东省水利电力勘测设计研究院中标该项目初步设计、招标设计和施工图设计阶段的勘察设计工作和先期工程科学研究试验工作。
根据《珠江三角洲水资源配置工程勘察设计合同》的要求，由广东省水利电力勘测设计研究院依法择优选择合作伙伴，配合广东省水利电力勘测设计研究院共同实施工程先期工程科学研究试验项目，其研究内容已经工程建设单位确认，现对珠江三角洲水资源配置工程先期水力学、泥沙及水量水质联合调度研究进行公开招标，招标人为广东省水利电力勘测设计研究院（以下简称“招标人”），招标代理机构为广东省科源工程监理咨询公司。
2. 项目概况与招标范围2.1项目名称：珠江三角洲水资源配置工程先期水力学、泥沙及水量水质联合调度研究。
2.2工程概况珠江三角洲水资源配置工程从西江水系向珠江三角洲东部地区引水，解决城市生活生产缺水问题，提高供水保证程度。
工程建成后，多年平均供水量17.08亿立方米，其中南沙新区5.31亿立方米，东莞市3.30亿立方米，深圳市8.47亿立方米。
工程同时为香港特别行政区、番禺区、顺德区等地提供应急备用供水条件。
该工程由一条干线、两条分干线、3座泵站和1座新建水库和南沙支线组成。
工程从西江鲤鱼洲取水，经鲤鱼洲、高新沙、罗田3级泵站加压，输水至南沙新区的高新沙水库、东莞市松木山水库和深圳市公明水库。
工程设计引水流量80立方米每秒，输水线路全长113.1公里，其中干线长90.3公里，东莞分干线长3.5公里，深圳分干线长11.9公里, 南沙支线长7.4公里。
新建高新沙水库总库容529.4万立方米。
工期暂定60个月。
2.3招标范围本次招标范围为珠江三角洲水资源配置工程先期水力学、泥沙及水量水质联合调度研究。
共包含三个专题:(1) 珠江三角洲水资源配置工程复杂河道取水工程引水防沙、拦污技术研究；(2)珠江三角洲水资源配置工程大流量输水系统及新型竖井式高位水池复杂水力衔接及水流控制技术研究；(3)珠江三角洲水资源配置工程水量水质联合调度研究；具体内容详见招标文件。
给水排水工程水泵如何选择
给水排水工程水泵如何选择第一篇：给水排水工程水泵如何选择给水排水工程水泵如何选择给水排水工程水泵如何选择(一)水泵站与水泵在给水排水工程中，水泵从水源取水，抽送至水厂，净化后的清水由送水泵输送到城市管网中去；对于城市的生活污水和工业废水，经排水管渠系统汇集后，也必须由排水泵将污水抽送到污水处理厂，经处理后的污水再由另外排水泵(或用重力自流)排放人江河湖海中去，或者排入农田作为灌溉之用。
在污水处理厂内，往往从沉淀池把新鲜污泥抽送到污泥消化池、从沉砂池中排除沉渣、从二次沉淀池中提送活性污泥等，都要用各种不同类型的水泵来保证运行。
在给水排水中用得最多的水泵是大流量的离心水泵。
(二)其它类型水泵在给水排水工程中，除了用到常规的离心水泵外，在地势较低的场合排水，以及在干旱地区的地下水供给等工程中，还用到一些特殊的离心水泵。
1．深井离心水泵深井水泵多用于埋深大于20m的井水中提水。
这种水泵的驱动电动机或其它动力机械都装在地面上，因此须经很长的传动轴带动井下的叶轮旋转，将井水提上来。
这类水泵实际上是一种立式单吸分段式多级离心水泵。
深井水泵的井径一般在100～500mm范围内，流量一般为8～900m3/h扬程一般为10～150m。
其特点是叶轮均为多级，少者两级，多采用半开式。
选用时，井径比水泵型号中之数大50mm 为好；使用时，叶轮均浸没水中，无须引水。
水泵开车前，须加橡胶轴衬润滑水。
对井水水位变化有较大的适应性。
深井水泵用料多，价格贵，拆卸困难，对井的质量要求较高。
2．潜水电水泵潜水电动离心水泵是将电动机和离心水泵组合在一起潜入水中工作的提水工具。
其主要特点是机水泵合一，不用长的传动轴，体积小，质量轻，电动机和水泵均潜入水中，不须修建地面水泵房，移动方便，不用灌引水，操作方便，适应性强。
由于电动机一般是用水来润滑和冷却，维修费用小，造价低，投资少，已逐步替代深井水泵。
第二篇：给水排水工程第一章给水系统总论第二章输水和配水工程第三章取水工程第四章给水处理第五章水的冷却和循环冷却水水质处理第一章给水系统总论1.1.给水系统一.给水系统分类、组成及布置二.影响给水系统布置的因素三.工业给水系统1.2.设计用水量一.用水量定额二.用水量变化三.用水量计算1.3.给水系统的工作状况一.给水系统的流量关系及贮水构筑物容积二.给水系统的水压关系1.1给水系统一.给水系统分类、组成及布置1.给水系统的分类给水系统是保证城市、工矿企业等用水的各项构筑物和输配水管网组成的系统。
水泵选取方案
水泵选取方案引言水泵是一种常用的机械设备，广泛用于各个领域，如农业灌溉、建筑工地、工业生产等。
选择合适的水泵对于项目的运行效果至关重要。
本文将介绍水泵选取的原则、步骤和一些注意事项，以帮助读者更好地选择合适的水泵。
水泵选取原则在选择水泵之前，我们需要了解一些水泵选取的原则。
以下是一些常见的原则：1.流量：根据工程的需求，确定所需的流量。
流量是指水泵每分钟能够输送的液体体积。
根据需要的流量来选择合适的水泵型号。
2.扬程：扬程是指水泵能够将水输送到的垂直高度。
根据项目的水位高度，确定所需的扬程。
选择能够满足扬程要求的水泵。
3.功率：水泵的功率指的是水泵所需的电力。
根据工程的需求和电源条件，确定所需的功率范围。
选择满足功率需求的水泵。
4.泵的类型：根据工程的具体情况，选择合适的水泵类型。
常见的水泵类型包括离心泵、自吸泵、轴流泵等。
5.经济性：在选择水泵时，要综合考虑水泵的价格、维护成本、能耗等因素，选择经济实用的水泵。
水泵选取步骤1.确定需求：首先，要清楚工程项目的具体需求，包括流量、扬程、需要输送的介质等。
只有明确需求，才能选择合适的水泵。
2.了解水泵类型：根据需求，了解不同类型的水泵，包括离心泵、自吸泵、轴流泵等。
每种水泵都有各自的优缺点和适用范围，需要根据具体情况来选择。
3.选择合适的水泵：根据项目的需求和水泵类型，结合前面提到的选取原则，选择合适的水泵。
可以咨询专业的水泵厂家或工程师，寻求他们的建议。
4.预估功率：根据选择的水泵型号，可以预估所需要的功率范围。
这个范围应该符合项目的电源条件和经济性要求。
5.比较不同品牌和型号：在选择水泵时，应该比较不同品牌和型号的水泵。
可以考虑价格、质量、售后服务等因素进行综合评估。
6.订购水泵：最后，在选择好水泵之后，可以与供应商或水泵厂家联系订购。
确认交货时间和售后服务事项，确保选购的水泵能够及时到达并满足项目需求。
注意事项在水泵选取过程中，还需要注意以下事项：1.项目环境的特殊要求：有些项目的环境可能对水泵有特殊的要求，如耐腐蚀、防爆等。
珠江三角洲水资源配置工程
珠江三角洲水资源配置工程初步设计关键技术咨询项目招标公告.招标条件本招标项目珠江三角洲水资源配置工程已由中华人民共和国国家发展和改革委员会以发改农经【】号批准建设，项目业主为广东粤海珠三角供水有限公司，建设资金来自中央补助，省级、市级财政资金及企业自筹资金，出资比例为，招标人为广东粤海珠三角供水有限公司。
项目已具备招标条件，现对该项目的初步设计关键技术咨询项目进行公开招标。
.项目概况与招标范围项目概况珠江三角洲水资源配置工程从西江水系向珠江三角洲东部地区引水，解决城市生活生产缺水问题，提高供水保证程度。
工程建成后，多年平均供水量亿立方米，其中南沙区亿立方米，东莞市亿立方米，深圳市亿立方米。
工程同时为香港特别行政区、番禺区、顺德区等地提供应急备用供水条件。
该工程由一条干线、两条分干线，一条支线，座泵站和座新建调节水库组成。
工程从西江鲤鱼洲取水，经鲤鱼洲、高新沙、罗田级泵站加压，输水至南沙区的高新沙水库、东莞市松木山水库和深圳市公明水库。
工程设计引水流量立方米每秒，输水线路全长公里，其中干线长公里，东莞分干线长公里，深圳分干线长公里。
新建高新沙水库总库容万立方米。
工期暂定个月。
招标范围本次招标内容为初步设计关键技术咨询，主要内容如下：（）专题研究报告及重大技术咨询；（）复核计算；（）初步设计关键技术咨询总报告。
服务期限本项目服务期限为合同签订之日至初步设计最终审批完成，且完成本合同工作范围内的所有服务工作，开工日期以招标人书面通知为准。
建设地点：广东省最高投标限价本项目最高投标限价为万元，投标报价超过最高投标限价的投标文件无效。
.投标人资格要求本次招标要求投标人须同时具备：资质能力、财务及信誉需同时具备：（）投标人应为中华人民共和国境内注册的具有独立法人资格的企业或事业单位。
（）同时具有建设行政主管部门颁发的下列资质：（）工程设计综合甲级资质，或具有水利行业设计甲级资质和市政行业（轨道交通工程）专业甲级资质；（）工程勘察综合类甲级资质或工程勘察（岩土工程及工程测量）专业甲级资质。
取水泵站水泵的选型
长沙自平衡多级泵厂整理 取水泵站水泵的选型
水泵选型的主要依据是所需的流量、扬程及其变化规律。
水泵抽取地面水输送到净水构筑物，泵站设计流量的确定为了减少泵站构筑物、输水管道和净水构筑物的尺寸，减少工程量及降低工程投资,对抽取地面水的取水泵站通常要求泵站昼夜均匀供水。
水泵的选型，流量和扬程确定后，即可在泵产品样本或水泵的规格性能表上选择水泵。
选型时应注意的问题
上述确定流量和扬程的方法适用于水源水位变幅较小的场合。
如水源的水位变幅较大，再以最低水位对应的扬程和上述流量作为选泵的依据，就会导致运行时大量能量的浪费。
这是因为最高日平均时的泵站供水量出现在7~8月份，这时水源的水位较高；而最低水位一般出现在1?3月份，这时又恰是一年中日用水量较低的时期。
因此，取水菜站的最大供水流量与最低水位不可能同时出现，如以此作为选泵的依据，就会导致水泵一年中大部分时间都在低效率下运行，造成能量的浪费，从而增加制水成本。
在选择立式离心泵水泵结构型式时，要考虑安装检修、运行管理及对工程投资的影响。
卧式机组安装精度要求比立式机组低，检修方便，特别是水平中开式泵，无需拆卸管道和移动电动机即可拆装维修。
机组造价一般较低，但启动前需要充水，泵房的平面尺寸较大。
立式机组占地面积小，电动机在上层有利于防洪和电气设备的防潮、通风。
安装精度要求高，保养维修麻烦，机组造价较高。
在确定水泵台数时，应考虑机组台数对泵站建设费、运行管理费和供水的可靠性等方面的影响，合理确定水泵的台数。
水利工程中的泵站设备选型与使用规范要求
水利工程中的泵站设备选型与使用规范要求水利工程中的泵站设备选型与使用规范，对于保障水资源的供应、灌溉、排水和防洪等重要任务具有重要作用。
本文将从泵站设备选型的考虑因素、使用规范要求以及故障排除等方面进行探讨。
一、泵站设备选型的考虑因素在进行泵站设备选型时，需考虑以下因素：1. 水量需求：根据工程所需的水量大小来选择合适的泵站设备。
水量需求直接影响到泵站设备的功率、流量和扬程的选择，从而确保水的运输效率。
2. 高程要求：根据泵站所处位置的海拔高度以及所需输送水的高度，确定泵站设备的扬程。
合理的扬程选择能够避免设备的过度耗能。
3. 设置位置：泵站设备的设置位置应综合考虑地势、地质条件以及周边环境因素。
选择合适的设置位置有助于提高设备的运行效率，减少故障和维护工作。
4. 设备品质与稳定性：选购优质的泵站设备能够保证设备的长期稳定运行，并降低维护成本。
需注意选择具有良好口碑和可靠性的品牌，并进行详细的设备检测和评估。
二、泵站设备使用规范要求为保证泵站设备的安全可靠运行，应遵守以下使用规范要求：1. 安全操作：泵站设备的操作人员应熟悉设备的使用手册和操作流程，正确操作设备，并使用相关安全保护装置。
在设备使用过程中，要及时发现并排除设备故障，确保人员和设备的安全。
2. 维护保养：定期对泵站设备进行维护保养工作，如清洗设备、更换润滑油和密封件等。
维护保养工作的有效实施，可以延长设备寿命，提高设备的运行效率。
3. 节能环保：在泵站设备的选型和使用过程中，应充分考虑节能减排的要求。
选择具有高效节能特性的设备，并合理运行设备，减少能源消耗和环境污染。
4. 数据监测：泵站设备的运行数据应进行监测和记录，如流量、压力、温度等。
通过数据监测，可以及时发现设备运行异常，并采取相应的措施进行修复和改进，保证设备的正常运行。
三、泵站设备故障排除泵站设备故障的排除工作对于维护设备的正常运行至关重要。
在进行故障排除时，应遵循以下原则：1. 及时响应：一旦发现设备故障，应及时响应，并停止设备运行，以免造成进一步损害。
研究水厂取水泵站的水泵选型及调速设计的重要性
研究水厂取水泵站的水泵选型及调速设计的重要性发布时间：2023-07-28T03:45:50.633Z 来源：《科技潮》2023年15期作者：余梁[导读] 水厂取水泵站运行的过程中，所承担的主要任务当地防洪防涝，发挥调节水资源以及农业灌溉的作用，同时承担生活水资源供应。
泵站运行过程中，合理配置水资源，使得水资源高效利用。
上海城投原水有限公司上海摘要：水厂的取水泵站运行的过程中，水源地的原水被传输到净水构筑物当中，或者直接传输到取水构筑物中，诸如水塔、配水管网或者高地水池等。
取水泵站要维持稳定运行状态并更好地发挥其效能，就要合理选择水泵，同时做好调速设计工作，本论文着重于研究水厂取水泵站水泵选型及调速设计的重要性。
关键词：水厂；取水泵站；水泵选型；调速设计；重要性引言水厂取水泵站运行的过程中，所承担的主要任务当地防洪防涝，发挥调节水资源以及农业灌溉的作用，同时承担生活水资源供应。
泵站运行过程中，合理配置水资源，使得水资源高效利用。
水厂取水泵站要更好地发挥作用，就要合理选型，做好调速设计工作，使其价值充分发挥出来。
一、水泵选型需要遵循的原则在取水泵站中，水泵是非常重要的设备，在选择设备型号以及配套设备的时候，此为重要依据。
尤其是管道离心泵水泵，要采用正确的方式选择，其与泵站构筑物所属类型、规格以及工程建设资金投入具有直接相关性，而且对泵站的运行管理状况、能源消耗量以及泵站供水的可靠性有一定影响。
所以，合理选择水泵型号是非常重要的，具体而言，要遵循如下原则：其一，水泵对于用户的用水流量要能够充分满足，满足扬程要求，确保水资源供应的安全可靠性。
其二，将水泵型号确定下来之后进行泵站建设，合理控制造价。
其三，当水泵处于长期运行状态的时候，泵站多年平均运行效率高，且管理费用维持在低水平状态。
其四，水泵有良好的性能，不仅安装和检修方便，而且有很长的使用寿命。
其五，水泵供水能力的设定要考虑近期需要以及远期需要，要有进一步发展的空间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
珠江三角洲水资源配置工程取水泵站水泵选择田新文【摘要】The Pearl River Delta`s Water Resources Allocation Project is a large-scale water diversion project with long underground water pipeline which is now in the feasibility study stage.The hydraulic parameter of three stage pump station is that the design flow`s variation and the proportion of pipeline`s friction resistance loss are large.According to the comparison of pump types, vertical singlestage one absorbing volute centrifugal pump is recommended in this paper, and the technological information and the number of existing pump station are less for referencing.The pipeline`s head loss using two roughness coefficients (0.012 and 0.015) to calculate the range of pump lift, and the result of the big roughness coefficient is used for designed head and maximum head.According to the parallel pump operating curve, the operation range of pump station and the number of pump at variable speed could be confirmed;the design method and design parameter could be referenced by the other pump station in same type.%珠江三角洲水资源配置工程是广东省大型长距离地下管线调水工程,处在可行性研究设计阶段,三级泵站的水力参数均具有设计流量变幅大、管路摩擦损失占比大的特点.通过泵型比较确定为立式单级单吸蜗壳离心泵,该泵型在国内外可借鉴及参考的已建泵站和技术资料相对较少;管路水头损失采用二个糙率系数(0.012、0.015)计算确定水泵扬程范围,并将大糙率的计算结果作为水泵的设计扬程与最大扬程;根据水泵并联运行曲线图确定泵站的运行范围及变速运行的机组台数,设计方法与设计参数对同类型泵站的设计具有参考价值.【期刊名称】《广东水利水电》【年(卷),期】2017(000)002【总页数】3页(P35-37)【关键词】立式蜗壳离心泵;空化系数;设计流量;并联运行【作者】田新文【作者单位】广东省水利电力勘测设计研究院,广东广州 510635【正文语种】中文【中图分类】TH311珠江三角洲水资源配置工程是为优化配置珠江三角洲地区东、西部水资源，从珠江三角洲网河区西部的西江水系向东引水至珠江三角洲东部，主要供水目标是广州市南沙区、深圳市和东莞市的缺水地区，解决东部地区城市长远用水问题，提高供水保证程度，为香港、番禺等地区提供应急备用供水条件。
工程总布置从位于佛山市顺德区龙江镇和杏坛镇交界处的鲤鱼洲岛西侧西江干流取水，取水流量为80 m3/s，通过鲤鱼洲取水泵站(一级泵站)提水后，输水干线穿过西江顺德支流、伦教大涌、李家沙水道、蕉门水道后交水至高新沙水库。
高新沙水库为本工程南沙区交水点。
往东莞和深圳市供水的管道从高新沙水库取水，经高新沙泵站(二级泵站)加压后穿过西樵水道、莲花山水道、海鸥岛和狮子洋，进入东莞市沙田镇，经沙溪高位水池后送至深圳市罗田水库。
输水干线起点为鲤鱼洲取水口，终点为深圳市罗田水库，总长度约92.0 km。
2.1 泵站水力特点1) 泵站流量变幅大正常运行时鲤鱼洲取水泵站供水流量为80 m3/s，当上游某支流流量小于压咸流量2 500 m3/s时，工程停止为东莞市、深圳市供水，仅为南沙供水20 m3/s，因此运行期最小输水流量为20 m3/s。
所以泵站的流量变化范围为20～80 m3/s。
2) 摩擦损失水头占比大管路输水时的总扬程包括几何扬程(静扬程)和管路摩擦损失水头，几何扬程和管路摩擦损失水头间的比例影响水泵特性和管路特性曲线相交的运行工况点，必须注意泵组并联运行工况点发生汽蚀的问题。
鲤鱼洲取水泵站损失水头占比约为12%(表1为扬程数据计算)。
3) 取水泵站水位变幅大鲤鱼洲取水泵站从西江取水，水位变化范围为-1.30～7.78 m(见表1水位数据)，水位差值为9.18 m，因此，泵站泵组运行工况的变化不仅要适应系统输水量的变化，而且还要适应取水水位的变化。
4) 输水系统管道糙率的变化根据南方地区供水管道运行实际调研情况，运行初期管道糙率系数基本为理想值0.012，但随着运行时间的增加，输水管内淡水壳菜繁殖问题非常严重，对输水系统管道糙率影响很大，从而使运行扬程提高。
参考已运行的长距离供水工程实测数据，采用糙率系数0.012和0.015进行扬程计算。
5) 泵房深度深及用地条件受限鲤鱼洲取水泵站位于顺德区龙江镇和杏坛镇交界处的西江中央鲤鱼洲小岛上，岛内地面高程为3.0～39.2 m，地势起伏较大，泵站枢纽布置应紧凑，减少大开挖。
2.2 泵型选择1) 台数及单泵流量选择鲤鱼洲取水泵站设计供水流量为80 m3/s，经鲤鱼洲高位水池后双管输水至高新沙水库(总库容为 356.4万m3，其中86.4万 m3作为本工程反调节库容，应急备用库容为222万m3，死库容为48万m3)；鲤鱼洲取水泵站交水点有一定的调节能力，但无蓄水能力，输水线路途经的顺德区和南沙区(鲤鱼洲取水泵站至高新沙水库段)均要求留有应急备用分水口，按泵站设计规范，对于无调蓄能力的鲤鱼洲取水泵站设置2台备用泵组。
所以鲤鱼洲取水泵站配置8台水泵(6用2备)，单泵设计流量为13.5 m3/s。
2) 泵型选择[1]根据表2中比转速的范围，鲤鱼洲取水泵站可采用的水泵型式为离心泵，因离心泵的型式较多，适用的流量、扬程范围较广，是供水工程中高扬程泵站广泛采用的一种泵型。
离心泵分为单吸式离心泵和双吸式离心泵，在结构上单吸式比双吸式简单；而对于大口径、大流量的泵，同等条件下双吸式比单吸式消除轴向不平衡力和吸入性能更加优越。
但由于双吸式结构相对复杂，铸造难度大，目前，国内外较大流量的双吸离心泵的应用实例较少，南水北调中线工程惠南庄泵站为采用卧式双吸离心泵的典型工程。
根据泵轴方向，离心泵的安装方式分为卧式(横轴)及立式(立轴)。
卧式泵的泵结构、安装、拆卸比较简单，但占地面积大；立式泵占地面积小，但安装技术要求偏高，拆卸一般为上拆方式，水泵大修要先拆除电动机，也相对困难。
综合而言，大型双吸卧式离心泵的优点是水泵性能略好，缺点是占地面积大造成泵站投资大、且制造难度大，国内外已建的大型泵站极少采用该泵型；相反，单吸立式离心泵的优势是能够节省投资，结合国内外水泵机组的设计经验及发展趋势(见表3)，技术较成熟，鲤鱼洲取水泵站推荐水泵采用立式、单级、单吸离心泵。
3) 泵组主要技术参数推荐的泵组的技术参数如表4所示。
4) 水泵并联运行综合特性曲线工程的输水系统布置在泵站的出口依次设置压力箱，高位水池，双输水管线，受水点。
单管线与双管线输水的水泵并联运行综合特性曲线如图1所示，鲤鱼洲取水泵站需设置5台变速调节泵组(其中1台备用)以适应运行工况的要求，咸潮期单独为南沙供水时，西江水位投入2～3台水泵降速至60%～70%额定转速运行可达到供水要求。
2.3 水泵吸出高度水泵的汽蚀性能是影响水泵效率、稳定性的重要因素，决定着水泵的检修周期和使用寿命。
汽蚀比转速C标志着抗汽蚀性能的好坏，C值越大(相应NPSHr越小)，泵的抗汽蚀性能越好。
本工程在选择水泵的汽蚀比转速C值时应保证水泵的主要性能指标较优，即具有较高平均效率的同时能够有良好的汽蚀性能，本工程汽蚀比转速C值取900～1 000，则设计点的必须气蚀余量NPSHr为13 m。
按相关规定一般取装置气蚀余量NPSHa为1.3～1.8 NPSHr，水泵的吸出高度Hs为-15 m。
汽蚀比转速和吸出高度的计算公式[3]如下：式中 Q为水泵流量，m3/s；n为水泵转速，r/min；NPSHr0.75为水泵汽蚀余量，m。
式中为水面上的大气压力，取10.33 m；为汽化压力，取0.33 m；Δh为进水流道水力损失，m。
鲤鱼洲取水泵站是珠江三角洲水资源配置工程三级泵站中相对扬程偏高、流量及流量变幅最大、装机台数最多、地形起伏最大的泵站，在设计过程中主要的技术环节如下。
1) 输水管线水头损失计算糙率系数一般采用0.012(钢管)，针对南方地区淡水壳菜附着管路严重的现象，并且全部管线为深层盾构造成检修维护难度大，采用2个糙率系数计算水泵扬程范围，糙率系数采用0.015的计算结果作为水泵的设计扬程和最大扬程。
2) 泵型采用立式蜗壳离心泵，此种泵型较其他泵型需更大的吸出高度，根据气蚀余量曲线和气蚀比转速C分别计算确定水泵的吸出高度为-15 m。
3) 根据水泵并联运行曲线，在全部流量变幅范围内能够满足供水要求，全站8台泵组中5台(4用1备)采用变速运行。
【相关文献】[1] 姬柏华，田新文.珠江三角洲水资源配置工程可行性研究报告[R].广州：广东水利电力勘测设计研究院，2016．[2] 郭建平，邢海仙，闰黎黎. 高扬程大容量离心泵主要参数优化设计[J] .人民长江，2013，44(12)：75-79．[3] 关醒凡.现代泵技术手册[M].北京：宇航出版社，1995．。
