电功率计算题分类
电功率计算题八大类型

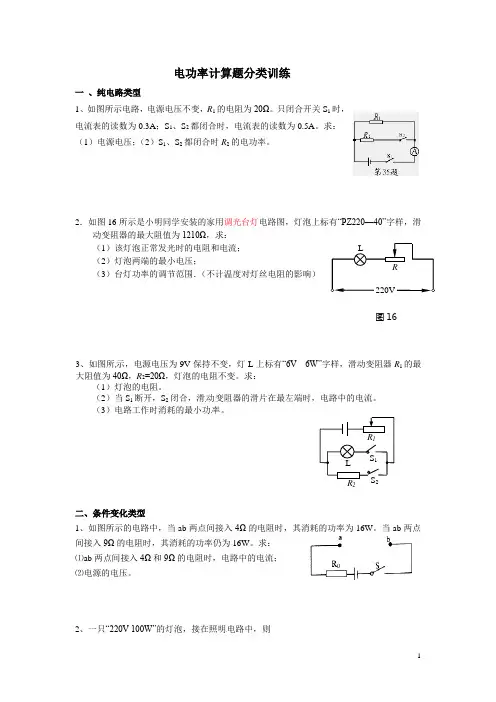

电功率计算题分类训练一 、纯电路类型1、如图所示电路，电源电压不变，R 1的电阻为20Ω。
只闭合开关S 1时，电流表的读数为0.3A ；S 1、S 2都闭合时，电流表的读数为0.5A 。
求：（1）电源电压；（2）S 1、S 2都闭合时R 2的电功率。
2．如图16所示是小明同学安装的家用调光台灯电路图，灯泡上标有“PZ220—40”字样，滑动变阻器的最大阻值为1210Ω，求：（1）该灯泡正常发光时的电阻和电流；（2）灯泡两端的最小电压； （3）台灯功率的调节范围．（不计温度对灯丝电阻的影响）3、如图所示，电源电压为9V 保持不变，灯L 上标有“6V 6W”字样，滑动变阻器R 1的最大阻值为40Ω，R 2=20Ω，灯泡的电阻不变。
求：（1）灯泡的电阻。
（2）当S 1断开，S 2闭合，滑动变阻器的滑片在最左端时，电路中的电流。
（3）电路工作时消耗的最小功率。
二、条件变化类型1、如图所示的电路中，当ab 两点间接入4Ω的电阻时，其消耗的功率为16W 。
当ab 两点间接入9Ω的电阻时，其消耗的功率仍为16W 。
求：⑴ab 两点间接入4Ω和9Ω的电阻时，电路中的电流；⑵电源的电压。
2、一只“220V 100W”的灯泡，接在照明电路中，则图16(1)正常发光时，通过灯泡的电流多大( 计算结果保留两位小数) ？(2)正常发光时，通电1min 灯泡消耗的电能是多少？(3)若用输电线把该灯泡由电源处引到某工地时，发现灯泡亮度较暗，测得灯泡实际功率只有81W ，则输电线上消耗的功率多大( 电源电压为220V) ？3、如图所示，小灯泡L标有“6V 3W”字样，滑动变阻器的最大阻值为100Ω，电压表的量程是0～15V．闭合开关后，移动滑动变阻器，使电压表的示数为12V，这时灯泡恰好正常发光．求：（1）电源电压；（2）当滑动变阻器接入电路中的电阻为33Ω时，小灯泡消耗的实际功率；（3）在不超过小灯泡额定电压和电压表量程的情况下，变阻器接入电路中的阻值变化范围．三、范围变化类型1、如图18所示，将滑动变阻器滑片P从某一位置移动到另一位置，电压表的示数由8V变为6V，电流表示数相应由0.4A变为0.6A，求在此过程中：（不计温度对电阻的影响，电源电压保持不变）（1）定值电阻R0两端电压的变化量是多少?（2）定值电阻R0电功率的变化量是多少？2．如图l5，电源电压l8 V且保持不变，电流表接“0～0.6 A”量程，电压表接“0～15 V”量程，灯泡上标有“6 V 3 W”字样，灯丝电阻保持恒定不变。

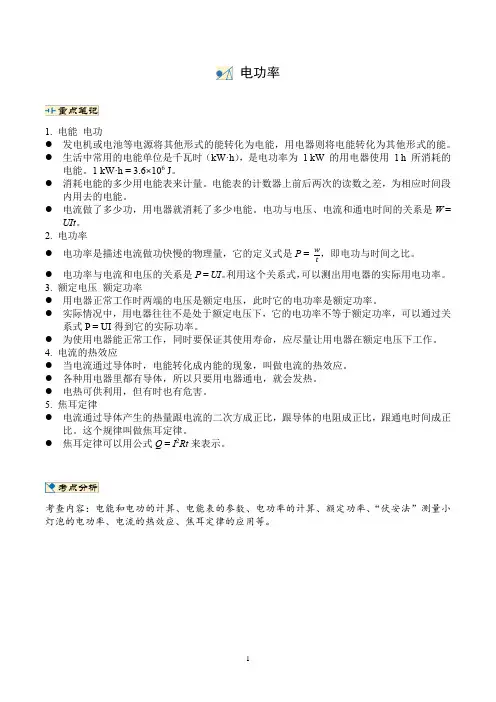

九年级物理《电功率》精选题型
电功率1. 电能电功●发电机或电池等电源将其他形式的能转化为电能，用电器则将电能转化为其他形式的能。
●生活中常用的电能单位是千瓦时（kW·h），是电功率为1 kW 的用电器使用1 h 所消耗的电能。
1 kW·h = 3.6×106 J。
●消耗电能的多少用电能表来计量。
电能表的计数器上前后两次的读数之差，为相应时间段内用去的电能。
●电流做了多少功，用电器就消耗了多少电能。
电功与电压、电流和通电时间的关系是W =UIt。
2. 电功率●电功率是描述电流做功快慢的物理量，它的定义式是P = w，即电功与时间之比。
t●电功率与电流和电压的关系是P = UI。
利用这个关系式，可以测出用电器的实际用电功率。
3. 额定电压额定功率●用电器正常工作时两端的电压是额定电压，此时它的电功率是额定功率。
●实际情况中，用电器往往不是处于额定电压下，它的电功率不等于额定功率，可以通过关系式P = UI得到它的实际功率。
●为使用电器能正常工作，同时要保证其使用寿命，应尽量让用电器在额定电压下工作。
4. 电流的热效应●当电流通过导体时，电能转化成内能的现象，叫做电流的热效应。
●各种用电器里都有导体，所以只要用电器通电，就会发热。
●电热可供利用，但有时也有危害。
5. 焦耳定律●电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比。
这个规律叫做焦耳定律。
●焦耳定律可以用公式Q = I2Rt来表示。
考查内容：电能和电功的计算、电能表的参数、电功率的计算、额定功率、“伏安法”测量小灯泡的电功率、电流的热效应、焦耳定律的应用等。
电能和电功1．用电器消耗电能的过程，实质上是电能转化为________的过程。
有多少________能转化为其他形式的能量，我们就说电流做了多少功。
电流________叫做电功。
2．关于电流做功过程中的能量转化，下列说法中错误的是（）A．电动机主要是把电能转化为机械能B．白炽灯主要是把电能转化为内能C．给蓄电池充电是化学能转化为电能D．电炉主要是把电能转化为内能3．一个电能表，表盘上标明“720 revs /（kW · h）”，当接在这个电能表上的用电器消耗0.5kW · h 的电能，电能表上的转盘转过________转。

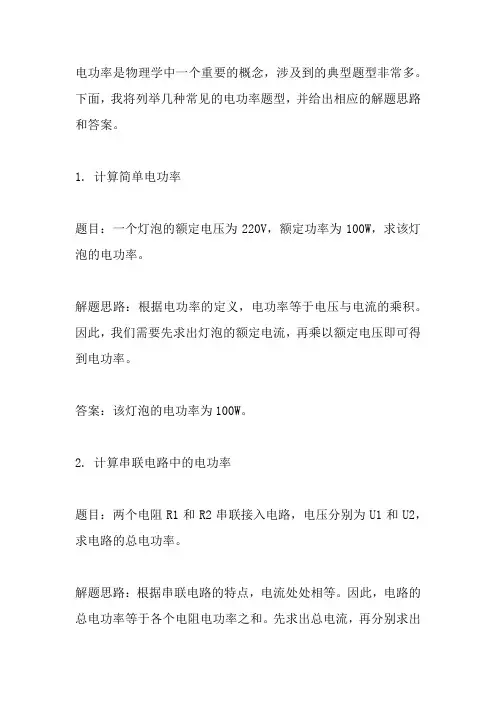

电功率典型题型
电功率是物理学中一个重要的概念，涉及到的典型题型非常多。
下面，我将列举几种常见的电功率题型，并给出相应的解题思路和答案。
1. 计算简单电功率题目：一个灯泡的额定电压为220V，额定功率为100W，求该灯泡的电功率。
解题思路：根据电功率的定义，电功率等于电压与电流的乘积。
因此，我们需要先求出灯泡的额定电流，再乘以额定电压即可得到电功率。
答案：该灯泡的电功率为100W。
2. 计算串联电路中的电功率题目：两个电阻R1和R2串联接入电路，电压分别为U1和U2，求电路的总电功率。
解题思路：根据串联电路的特点，电流处处相等。
因此，电路的总电功率等于各个电阻电功率之和。
先求出总电流，再分别求出两个电阻的电功率，最后相加即可得到总电功率。
答案：电路的总电功率为P = P1 + P2。
3. 计算并联电路中的电功率题目：两个电阻R1和R2并联接入电路，电流分别为I1和I2，求电路的总电功率。
解题思路：根据并联电路的特点，各个支路电压相等。
因此，电路的总电功率等于各个支路电功率之和。
先求出总电压，再分别求出两个电阻的电功率，最后相加即可得到总电功率。
答案：电路的总电功率为P = P1 + P2。
4. 计算电动机的电功率题目：一个电动机在额定电压下工作时的电流为I，额定功率为P，求电动机的电功率。
解题思路：电动机工作时既消耗电能又转化为机械能。
因此，我们需要先求出电动机消耗的电能，再将其转化为机械能进行计算。
根据能量守恒定律，电动机消耗的电能等于输出的机械能与内部电阻消耗的能量之和。
最后求出电动机的电功率。
答案：电动机的电功率为P = UI - I²R其中R为电动机的内阻。
电功率计算专题-简单计算题
电功率计算专题－简单计算题练习一直接用公式及变形式电能的计算公式：W= UIt,W=Pt推导式：电功率的计算公式：P= ,P= ,P=第一类基本公式应用1、一电灯工作时两端的电压220V，电流0.5A，则其功率是多少瓦？合多少千瓦？2、一电热器工作时两端电压36V，它工作时的功率是72W，则工作时的电流是多少安？3、一电炉，工作时电流为5A，功率1100W，则其两端的电压为多少伏？第二类推导公式应用(一)4、一电饭锅电阻44Ω，工作时电压220V，则它的功率为多少瓦？合多少千瓦？5、一电灯工作电压220V，若功率为40瓦，则它的电阻为多少欧？6、一小灯泡两端60瓦，若电阻807欧，则它两端的电压为多少伏？（二）7、一小灯泡的电阻10Ω，灯泡中的电流200mA，则功率为多少瓦？8、一电阻阻值10Ω，若功率0.9W，则通过它的电流为多少安？合多少毫安？9、一电阻工作时电流5A，若功率1100W，则电阻的阻值为多少欧？（三）W=Pt应用10、一电灯半小时消耗电能0.1度，则它的功率是多少千瓦？合多少瓦特？11、一电炉功率1500W，则20分钟消耗电能多少度？合多少千瓦时？合多少焦？12、一盏25瓦特的电灯多少小时用一度电？(四) W= UIt应用13、一电灯工作时两端的电压220V，电流0.5A，则10S消耗的电能是多少焦？14、一电热器工作时两端电压36V，10S消耗电能720J，则工作时的电流是多少安？综合15、一只标有“220V 100W”的白炽灯，正常工作时两端的电压是多少？此时灯丝电阻是多少？正常工作1小时消耗电能是多少？练习二串联并联1、“6V3W”的小灯泡一个，18伏的电源一个。
要使灯泡正常发光，应在电路中连入一个多大的电阻？应怎样连接？这个电阻功率应为多大？2、已知电源是由三个蓄电池串联而成，小灯上标有“2．5 V 0．75 W”字样，要使小灯泡正常发光，应串联一个阻值为多大的电阻?3、有一个用电器上标有“110 V，1500 W”的字样，（1）如果把它接在220 V的电源上使用，应该串联一个多大的电阻？（2）若用上述方法来使用0.5 h电源要消耗多少kW·h的电能？（3）这样使用它有什么不好？应怎样使用较好？4、如图45，灯炮L “12V，4.8W”正常发光时，求：电流表示数是多少？5、如图所示的电路，电源电压为12V，R1的阻值为40Ω，开关S闭合后，电流表的示数为0.8A，求：（1）1min内R2消耗的电能（2）R1，R2功率多大？6、R1＝6Ω，R2＝12Ω，串联后接到12V的电源上。

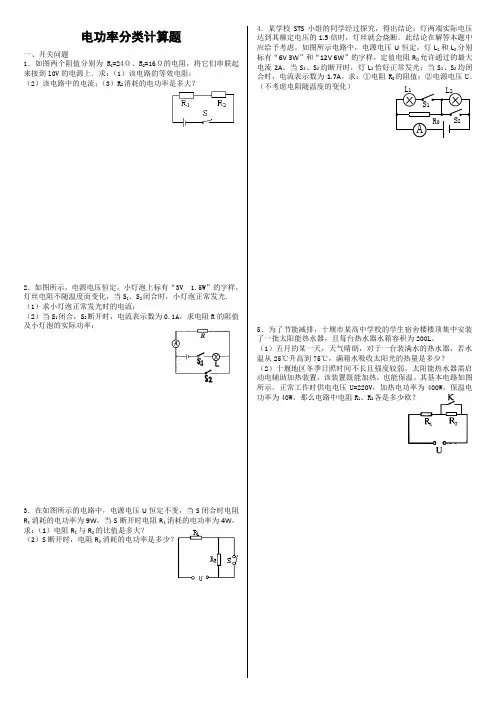

电功率分类计算题(一)
电功率分类计算题一、开关问题1．如图两个阻值分别为R 1=24Ω、R 2=16Ω的电阻，将它们串联起来接到l0V 的电源上．求：（1）该电路的等效电阻； （2）该电路中的电流；（3）R 2消耗的电功率是多大？2．如图所示，电源电压恒定，小灯泡上标有“3V 1.5W ”的字样，灯丝电阻不随温度而变化，当S 1、S 2闭合时，小灯泡正常发光． （1）求小灯泡正常发光时的电流；（2）当S 1闭合，S 2断开时，电流表示数为0.1A ，求电阻R 的阻值及小灯泡的实际功率；3．在如图所示的电路中，电源电压U 恒定不变，当S 闭合时电阻R 1消耗的电功率为9W ，当S 断开时电阻R 1消耗的电功率为4W ，求：（1）电阻R 1与R 2的比值是多大？（2）S 断开时，电阻R 2消耗的电功率是多少？4．某学校STS 小组的同学经过探究，得出结论：灯两端实际电压达到其额定电压的1.5倍时，灯丝就会烧断。
此结论在解答本题中应给予考虑。
如图所示电路中，电源电压U 恒定，灯L 1和L 2分别标有“6V 3W ”和“12V 6W ”的字样，定值电阻R 0允许通过的最大电流2A 。
当S 1、S 2均断开时，灯L 2恰好正常发光；当S 1、S 2均闭合时，电流表示数为1.7A 。
求：①电阻R 0的阻值；②电源电压U 。
（不考虑电阻随温度的变化）5．为了节能减排，十堰市某高中学校的学生宿舍楼楼顶集中安装了一批太阳能热水器，且每台热水器水箱容积为200L 。
（1）五月的某一天，天气晴朗，对于一台装满水的热水器，若水温从25℃升高到75℃，满箱水吸收太阳光的热量是多少？（2）十堰地区冬季日照时间不长且强度较弱，太阳能热水器需启动电辅助加热装置，该装置既能加热，也能保温。
其基本电路如图所示。
正常工作时供电电压U=220V ，加热电功率为400W ，保温电功率为40W ，那么电路中电阻R 1、R 2各是多少欧？二、滑动变阻器问题6．如图所示，L 是一盏标有“6V 3W ”字样的灯泡，它的电阻不随温度而变化，滑动变阻器的最大阻值是20Ω，电源电压为9V ，求（1）灯泡的灯丝电阻；（2）要灯泡正常发光，滑动变阻器连入电路的电阻为多大？此时滑动变阻器消耗的功率多大？7．有一标有“8V 4W ”字样的小灯泡，接在如图所示的电路上，设电源电压和灯泡电阻均不变。

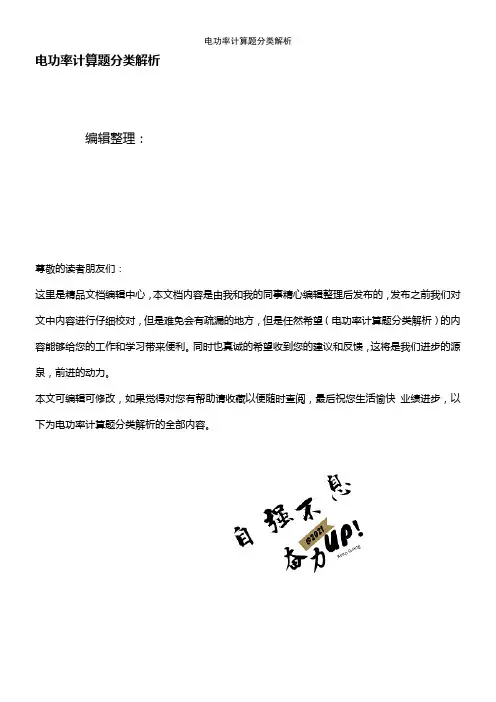

(最新整理)电功率计算题分类解析
电功率计算题分类解析编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（电功率计算题分类解析）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为电功率计算题分类解析的全部内容。
电功率计算题分类解析一、简单公式变化和基本串并联电路题1.某品牌的电子瓦罉标有“220V 110W”字样,将其接入家庭电路中。
求:（1）通过该用电器的电流多大?（2)该用电器工作时的电阻多大?(3)若它工作2h，消耗的电能是多少？2.某校教学大楼有教室24间，每间教室装有“PZ220-40”白炽灯6只.（1）求引入大楼照明线中的总电流；(2）若平均每日用电3h，每月以30日计，每月耗电多少度？3。
某电阻接在6V电源上，通电1min产生的热量是120J，求:电阻消耗的电功率，电阻的阻值.4。
标有“Pz 220 100”的灯泡接在电路上，通过灯泡的电流是0.2A，灯泡的实际功率是多大？5.有一个标有“8V,2W”的小灯泡，如果接到12V的电源上必须如何联接一个阻值多大的电阻？才能使小灯泡正常发光，此时这个电阻上消耗的电功率是多少W?6。
一只标有“PZ220－40”和一只标有“PZ220－100”的灯泡,若:(1）把它们并联在220V的电源上，问哪盏灯亮些？(2）把它们串联在220V的电源上，哪盏灯亮些?7.如图所示,当开关S1闭合时，电流表的示数为I1=1A，;开关S1、S2同时闭合时,电流表的示数为I2=1.5A。
已知电阻R1=12Ω，求：（1）电源的电压; （2)电阻R2的大小；（3)电阻R2的电功率。
8。
在右图所示的电路中，电源电压保持不变，电阻R 1 的阻值为20欧。
中考物理电功率的计算重点题型及答案
电功率的计算专题概述：电功率的计算题电路复杂，类型众多，公式繁杂，解答较难。
对于初学者，应针对各种类型的试题，多加练习，熟练掌握。
基本技巧：电学计算有诀窍，画图标量不可少，量的关系仔细找，列式计算答写好。
常用公式：电流电压电阻串联电路I＝I1＝I2U＝U1＋U2R＝R1＋R2并联电路I＝I1＋I2U＝U1＝U21/R＝1/R1＋1/R2电功W＝Pt＝UIt＝U2t/R＝I2Rt电功率P＝W/t＝UI＝U2/R＝I2R类型1.铭牌型类型概述：电功率的计算题中常会出现“6 V 6 W”的字样，解题时，一般要利用公式R＝U2/P求出用电器的电阻。
还需要注意用电器是否正常工作，若用电器正常工作，则其两端电压为额定电压。
数据型1．【中考·泉州】如图甲所示的电路中，电源电压保持不变，小灯泡L标有“6 V 3 W”的字样，其电阻不随温度变化，R为定值电阻。
当开关S闭合时，小灯泡L正常发光，电流表的示数如图乙所示。
求：(第1题图)(1)小灯泡L的电阻。
(2)电阻R的阻值。
(3)电阻R消耗的电功率。
2．【中考·泰州】如图为某同学设计的调光灯电路，S为选择开关，当S接触a点时，小灯泡正常发光但不能调光；当S接触b点时，电路断开；当S接触c点时，电路可连续调光。
已知变阻器R1的规格为“10 Ω1 A”，小灯泡L上标有“6 V 3.6 W”字样，电源电压恒为9 V。
(1)求小灯泡的额定电流。
(2)求定值电阻R0的阻值。
(3)当S接触c点时，调节R1滑片至中点位置，电路中的电流为0.5 A，求此时小灯泡的实际功率。
(第2题图)表格型3．【中考·内江】2015年4月16日，我国首创的30 s级闪充电车在宁波正式上线。
这种电动汽车采用超级电容作为电能存储设备(电源)，这种超级电容具有安全环保，反复充放电，使用寿命长等特点。
充电桩给电动汽车充电和电容存储设备工作时的有关技术参数如下表所示。
则：充电时的输入电压电容存储设备的额定输出电压电容存储设备的额定输出功率每次充满时的能量每次充满的时间每次充满电正常行驶的距离380 V 700 V 92 kW 1.8×107 J 30 s 5 km(1)充电桩为电动汽车充电时的输出功率是多少？(2)电容存储设备正常工作时的电流多大？(3)如果电价按0.4元/(kW·h)计费，那么，电动汽车每行驶1 km需要花费多少钱？类型2.图象型类型概述：电功率的计算题常用图象来提供信息，解题时，应善于根据题中要求的问题，顺藤摸瓜，在图象中找到有用的解题信息。
专题八电功率计算题(原卷版)
专题八 电功率计算题知识点1：电能1、电功定义：电流所做的功叫电功，电功的符号是W 。
电流做功的过程，实际上就是电能转化为其他形式能的过程。
单位：焦耳（焦，J ）。
电功的常用单位是度，即千瓦时（kW ·h ）。
单位换算关系：1度=1kW ·h=1000W ×3600s=3.6×106J 。
电功的计算 电功的公式 变形式注意事项UIt W =（定义式）It W U =UtW I =UI W t =所有电路均可以使用Pt W =tW P =PW t =Rt I W 2= tI W R 2= RtW I =R I Wt 2=只适用纯电阻电路（将电能全部转化成内能的电路）t RU W 2=Wt U R 2=tWRU =2UWRt =2、电能表：测量用电器在一段时间内消耗的电能的仪表，是电能表（也叫电度表）。
下图是一种电能表的表盘。
如图所示，表盘上的数字表示已经消耗的电能，单位是千瓦时，计数器的最后一位是小数，即2258.6 kW ·h 。
用电能表月底的读数减去月初的读数，就表示这个月所消耗的电能。
“220 V ”表示这个电能表的额定电压是220V ，应该在220V 的电路中使用。
“10（20 A ）”表示这个电能表的标定电流（基本电流）为10A ，额定最大电流为20 A ，长时间工作时不允许超过20A 。
“3000 revs/kW ·h ”表示接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的表盘转过3000转。
用电能表转盘或者指示灯闪烁次数计算电能电功的公式：转盘所转过的圈数（或指示灯闪烁的次数）为n 转，电能表上参数 N r/（kW ·h ）的电能表，转盘转消耗的电能为NnW =kW ·h 或6106.3⨯⨯=NnW J. 知识点2：电功率1、电功率：电流在单位时间内所做的功叫电功率。
符号：P 。
单位：瓦特（瓦，W ），常用单位为千瓦（kW ），1kW ＝103W电功率的定义式：P = Wt ；变形式：W = Pt ，t = W P。
电功率十一类经典题型50道
电功电功率知识网络归纳电学中各物理量在串并联电路中的规律比较表(一)二、电学中各物理量求解公式表（二）思维导图、电能产生的过程，就是把 能转化为 能的过程。
使用电能的过程中， 能转化为 的能。
、单位 、定义： ；、意义： ； 、单位和符号： 、 、 ；1KW= W 、公式“P= = = = ； 、6 7、电与热典型例题【p=w/t 选择单位】 1.一盏灯标有“36V 40W ”字样，将这盏灯接到某电路中，通过它的电流是1A ，此时，这盏灯的电功率是________W ．2．有一种电饭锅，标有220V .600W 字样。
工作2小时消耗多少电能？一度电可供40W 电灯工作多长时间？3．2007年5月，重庆开县某小学遭雷击造成多人伤亡的重大安全事故。
如果某次闪电的能量为4×109J ，则这次闪电释放的电能可供100W 的灯泡持续工作_______s （设灯泡寿命足够长）；若这次闪电持续的时间为0．1s ，则它的功率为_______W 。
【电能表】4.（天津市中考试题）电能表是测量________的仪表．1 kWh 的电能可供标有“220V 40W ”的灯泡正常工作________h5．有一电能表的表盘上标有3000r/kw.h 字样将一个用电器单独接入电路中，正常1min 表盘转了15转。
求这个用电器的额定功率？6.某家用电能表上标有“220V 5A 3000R/kWh”的字样，当家中用电器全部工作时，电能表1min 内转了45转．由此可估算出该家所有用电器的总功率为__________W ；若该家全部用电器工作时的总电流不超过电能表的额定电流，还可以再增加________W 以下的用电器．7.小明同学在晚上学习时，使用220V 、40W 的灯泡3小时，则电路中消耗了 的电能，若电路中接有“600revs/kW·h”的电能表，则在这段时间内电能表的表盘转了 转。
【用公式P = W t = UI = U 2R= I 2R 】8．一盏标有“6V 3w”的小灯，接在6V 电压下工作，通过灯丝的电流多大？灯丝的电阻多大？把该灯直接接在4V 电压下工作，实际功率是多大？9．一个标有“4V 2W ”字样的灯泡，给它两端加2V 电压时，不考虑温度对它电阻的影响，则（ ）A ．此时灯泡中电流为0．5AB ．此时灯泡中电流为1AC ．此时灯泡的实际功率为0．5WD ．此时灯泡的实际功率为1W10． 有一额定电压为220V 的电炉，想把它接在110V 电路中，而又不改变电炉的功率，应该（ ）A ．把电阻丝截去一半B ．把电阻丝截成相等的两段再并联起来C ．把另一根相同的电阻丝和它串联起来D ．把另一根相同的电阻丝和它并联起来11．有一电炉正常工作时的电功率为P ，当把电炉丝用拉线机均匀拉长为原来的2倍后，再接入原来的电路中，电炉的功率为 （ ）A ．等于P /4B ．等于2PC ．等于P /2D ．等于P 12．为了使电炉消耗的电功率减小到原来的一半，应该采用的措施是[ ]A ．使电流减半．B ．使电压减半．C ．使电炉的电阻减半．D ．使电压和电炉的电阻各减一半 【串并联电路的功率】13．如下图所示．是某研究性学习小组利用"220V 60W ”的灯泡L 1和"220V 15w ”的灯泡L 2所设计的四个电路图。
电功率计算题带答案
电功率计算题八大类型一、 纯电路类型1、如图所示电路，电源电压不变，R 1的电阻为20Ω。
只闭合开关S 1时，电流表的读数为0.3A ；S 1、S 2都闭合时，电流表的读数为0.5A 。
求：（1）电源电压；（2）S 1、S 2都闭合时R 2的电功率。
2．如图16所示是小明同学安装的家用调光台灯电路图，灯泡上标有“PZ220—40”字样，滑动变阻器的最大阻值为1210Ω，求： （1）该灯泡正常发光时的电阻和电流； （2）灯泡两端的最小电压； （3）台灯功率的调节范围．（不计温度对灯丝电阻的影响）3、如图13所示电路图，电源电压U=6V 且保持不变，闭合开关后，电流表A 1的示数为0.2A ，A 的示数为0.5A 。
求：（1）电阻R 1的阻值。
（2）电阻R 2的电功率。
4、小明制作了一个简易电加热器，其电路图如图10所示。
R 1、R 2是发热电阻，开关S 接“1”时为高温挡、接“2”时为低温挡，在每个挡内温度是可调的。
电源电压是12V ，变阻器R 的最大电阻是10Ω，R 2的电阻是32Ω。
试求： （1）开关S 接“1”时，变阻器的滑片在a 端，R 1的功率是8W 。
则R 1的电阻是多少？（2）开关S 接“2”时，变阻器的滑片在b 端，则R 1和R 2的总功率是多少？二、条件变化类型 1、如图所示的电路中，当ab 两点间接入4Ω的电阻时，其消耗的功率为16W 。
当ab 两点间接入9Ω的电阻时，其消耗的功率仍为16W 。
求：⑴ab 两点间接入4Ω和9Ω的电阻时，电路中的电流；⑵电源的电压。
2、一只“220V 100W”的灯泡，接在照明电路中，则(1)正常发光时，通过灯泡的电流多大 ( 计算结果保留两位小数 ) ？(2)正常发光时，通电 1min 灯泡消耗的电能是多少？(3)若用输电线把该灯泡由电源处引到某工地时，发现灯泡亮度较暗，测得灯泡实际功率只有81W ，则输电线上消耗的功率多大 ( 电源电压为220V) ？3、如图所示，小灯泡L 标有“6V 3W ”字样，滑动变阻器的最大阻值为100Ω，电压表的量程是0～15V ．闭合开关后，移动滑动变阻器，使电压表的示数为12V ，这时灯泡恰好正常发光．求：（1）电源电压；（2）当滑动变阻器接入电路中的电阻为33Ω时，小灯泡消耗的实际功率；（3）在不超过小灯泡额定电压和电压表量程的情况下，变阻器接入电路中的阻值变化范围．（归属第三类）三、范围变化类型1、如图18所示，将滑动变阻器滑片P 从某一位置移动到另一位置，电压表的示数由8V 变为6V ，电流表示数相应由0.4A 变为0.6A ，求在此过程中：（不计温度对电阻的影响，电源电压保持不变） （1）定值电阻R 0两端电压的变化量是多少? （2）定值电阻R 0电功率的变化量是多少？2．如图l5，电源电压l8 V 且保持不变，电流表接“0～0.6 A ”量程，电压表接“0～15 V ”量程，灯泡上标有“6 V 3 W ”字样，灯丝电阻保持恒定不变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电学专题:电功率试题分类点拨和变式训练1.串联电路特点：⑴串联电路中的电流____________________________________________⑵串联电路两端的总电压等于___________________________________⑶串联电路的总电阻等于_______________________________________⑷串联分压____________________________________________________⑸比例关系：__________________________________________________2.并联电路的特点：⑴并联电路中的电流___________________________________________⑵并联电路各支路两端的电压___________________________________⑶并联电路的总电阻等于_______________________________________⑷并联分流____________________________________________________⑸比例关系：__________________________________________________3.基本公式：⑴欧姆定律及其变形公式：1= ______ ，U= _______ ，R=⑵电功率及其变形公式：①卩二_________ ，W= _______ ，t=_②卩二_______ ，I= _______ ，U=注意：利用公式P = W/计算时要灵活选择单位，使计算简单。
一、单个电阻问题【例1】一段导体两端电压是2V时，导体中的电流是0.5 A ?它的电阻是多少欧姆？电功率是多少瓦？如果电压增大到3V，导体中的电流变为多大？它的电功率又是多大？点拨：解电学题的关键是画出电路图，并在图中标出已知量和未知量的符号；从结论入手，根据相关公式或电路特点，反推出已知量。
解单个电阻类问题涉及的知识是：欧姆定律I = U/R及其推导公式R = U/I、U=l R ,电功率的计算公式P=W/P=UI或电功的计算公式W=Pt=Ult。
涉及的电路图如下。
在此类问题中，把电阻视为定值电阻，电压发生变化时，电路中的电流、用电器的电功率都发生改变而电阻不变。
解：变式训练1.一段导体两端电压是3V时，导体中的电流是0.5 A，它的电阻是多少？电功率是多少？如果电压增大到6V，导体中的电流是多大？它的电功率又是多大？如果电压减小到 1.5 V时，电流又是多大？它的电功率又是多大？2.导体两端加3V的电压时，通过它的电，电功率是流是200mA，该导体的电阻是______ ;如果将导体两端的电压增至 4V ，应选 来测量电路中的电流强度，这时导体的电功率为3.一段导体两端的电压为 6V时，导体中的电流为;如果要使通过该导体的电流变为0.5 A , 电功率是 。
4. 导体两端加6V 电压时，通过导体的电流是 3A ,导体两端加12V 电压时，导体中的电流多大？电功率是多大？若导体两端不加电压, 体的电阻是多大？电功率是多大？5.将一个导体接到12 V 的电源上，通过它的电流是0.3 A ，如果将它接到 4V 的电源上,通过它的电流是多少？它的电阻是多大？电功率是多大？10min 消耗的电能是多少？R 1和R 2内，消耗的电功是多少？点拨：解决两个电阻串联问题的关键是明确串联电路的规律，电流_____________ ，电压 ________________ ，电阻 ___________________ ，比例关系 _____________________ ;再结合欧姆定律、 电功率和电功的知识。
涉及的电路图如下。
解：R 1、R 2串联变式训练0~0.6 A 、0~3 A 的电流表的 _________ 量程______ W ，导体的电阻是 __________ Q 。
0.2 A ，它的电功率是 _____________ ，电阻是那么加在它两端的电压应为 _____________ V ,导体的电阻是多少？电功率是多大？若 导6.有一根导线，如果在它两端加上12V 电压，通过它的电流是 _____ Q,它消耗的电功率是 ______________ , 10min 消耗的电能是 _ 端电压为零，则通过它的电流为 _____________________ A ,它的电阻是二、电阻串联问题【例2】把5Q 的电阻R 1跟15 Q 的电阻R 2串联起来，接在电压是 这个串联电路中的电流，0.4 A , 那么它的电阻是 如果这根导线两 6V 的电源上，求R i 和R 2两端的电压？ R i 和R 2消耗的电功率是多少？5min 内,JU1-11 R1W --------01i.如图A 的示数为0.3A ,勺示数为9V ，灯R L = i00,求⑴灯L 两端的电压和电功率？⑵R 的阻值和电功率？ ⑶整个电路的总电阻和电功率？⑷L 和R 的总功率以及它们在 3min 内各自消耗的电能？ 2.电阻R i 与R 2串联接入电压为 24V 的电路中，如果 R i = 80 Q, 求 ⑴R i 、R 2两端的电压和各自的电功率？ ⑵整个电路在15min 内消耗的电能？ 3.灯泡L i 和L 2串联在电路中，加在它们两端的总电压为 电压是4 V,求⑴L i 中的电流和R 2的电阻？ ⑵L i 和L 2的电功率分别是多少？ ⑶2min 内各自消耗的电能是多少？ 4.如图R i = 6 QR 2 = 4 0,电源电压为 6V ，求 ⑴A 、V i 、V 2的示数各为多大？和R 2的电功率各是多少？ imin 内整个电路中，电流所做的功是多少?⑵R i ⑶在 5.电阻 4V ，求通过R 2的电流为0.2 A , 12V , L i 的电阻是8Q, L 2两端的 R i 与R 2串联后的总电阻为 i2 Q ,如果它们两端的总电压为6V , R i 两端的电压为⑴R i与R2?⑵R i与R2的电功率是多少？⑶电流通过R i在10min内所做的功?三、利用串联电阻解决多余电压的问题【例3】现有一只工作电压为2.5V，工作电流为0.1A的灯泡，若改接在6V的电源上, 为使它正常工作，则必须与灯泡____________________________ 联一只________ Q的电阻，串联电阻的电功率是_____ W。
点拨：解决电路电压高于用电器正常工作电压这类问题。
每一个用电器都有一个正常工作的电压，叫做______________ 。
如果用电器两端的实际电压超过这个电压值，用电器就有可能被损坏。
根据串联分压的作用，可以考虑在电路中串联一个适当阻值的电阻，分去一部分电压，让用电器两端的电压为额定电压，使其正常工作。
用电器和电阻串联的问题，就可以转化为两个电阻串联的问题了。
涉及的电路图如下。
解：变式训练1.把“4V 4W'的电灯接入12V的电路中使其正常工作，必须与电灯 _______ 联多大的电阻？该电阻的电功率是多少？整个电路的电功率是多少？2.“6\3W的电灯要接在9V的电路中，需要串联一个多大的电阻才能使电灯正常工作? 串联电阻的电功率是多少瓦？它在4min内消耗的电能是多少？3. “6V 18W灯，要把它接在9V的电源上，需串联一个多大的电阻？若要使灯的实际功率为4.5W ,需串联一个多大的电阻？四.利用开关的断开、闭合改变电路状态问题 4】如图所示，电源电压 U = 6V 。
求：S 2闭合S i 断开时'O A 的示数为0.3A ，求R i R i 在imin 内消耗的电能？S i 闭合S 2断开时，O 的示数为0.15A ,求R 2 R 2在10min 内消耗的电能？S i 、S 2均断开时，O A 示数为多大？整个电路在【例 ⑴当 功率以及 ⑵当 功率以及⑶当的电阻和电的电阻和电10min 内消耗的电能是多大？ 点拨：解决这类问题的关键是：开关断开、闭合后电路的连接方式。
例如 当S i 闭合 S 2断开”对R i 短路，电路中只有一个电阻，可以根据第一类问题的方法处理。
当S i 、 S 2均断开” R i 和R 2串联，可以用第二类问题的方法处理。
在解题的过程中，最好画出开 关断开或闭合后，原电路的等效电路，以帮助理解，提高解题的正确率。
解:当S 2闭合S i 断开时，对R 2短路，电路中只有 R i R 2 = u/l = 6V / 0.3A = 20 Q 变式训练 1.如图 R i = 20 ⑴电源电压 ⑵S 断开后, ⑶S 闭合后, Q 、R 2 = 40愆当S 断开时，通过 R 2的电流为0.1A , 求: R i 、R 2消耗的电功率？ 电流在 3min 内通过R i 所做的功?2.如图 R i = 10 开时A 示数为 ⑴电源电压？⑵当S i 、 S 2均断开时，R i 和R 2各自消耗的电功率是多 大？ ⑶当S i 、 S 2均闭合时，整个电路的电功率？电流在 5min Q R 2 =20 Q 、 R 3 =30 Q ，当 S i 闭合，S 2 断 0.3A ，求：R1内通过R 1所做的功?3.如图，电源电压 ⑴当S 闭合时, 电能？⑵当S 断开时,10V , R 1 = 5 0^ R 2 = 15 a 求： 电流表的示数和整个电路在 2min 内消耗的R i 和R 2的电功率各是多少?Kt4.如图所示的电路， R 1= R 3= 4 0 ,R 2 = 6 0 求： ⑴当开关S 1、S 2都断开时，电流表和电压表的 示数各是多少？ R 1和R 2各自消耗的电功率 是多少？整个电路的总功率是多少？ 10min 内电路消耗的电能是多少？ ⑵当开关S 1、S 2均闭合时，电流表和电压表的 示数各是多少？ R 1和R 3各自消耗的电功率是 多少？电流通过 R 1在5 min 内消耗的电能？ 电源的电压 12V 且保持不变, 3-^—S, AH_r-|2 * —1—F1 -------5.如图所示，电源的电压为 S 1，电流表的示数为 0.2 A 时电流表的示数为 ___________________ A 种状态下消耗的电功率之比为 6V 保持不变，闭合开关 ，电压表的示数为 4V ，电压表的示数为— S 2，断开开关 ，再闭合S i ，这 _v ， R i 前后两 五.滑动变阻器改变电路状态的问题 【例5】在如图所示的电路中，电池的电压为12 V ，滑动变阻器R 2的最大阻值是50 0, 电阻R 1的阻值为10 0。
当变阻器的滑片 P 从a 端滑向b 端时，R 1电功率的变化范围是多 少？点拨：解答有关滑动变阻器的试题，首先要确定变阻器连入电路中的部分，再确定滑片在滑动过程中，电阻大小的变化。
