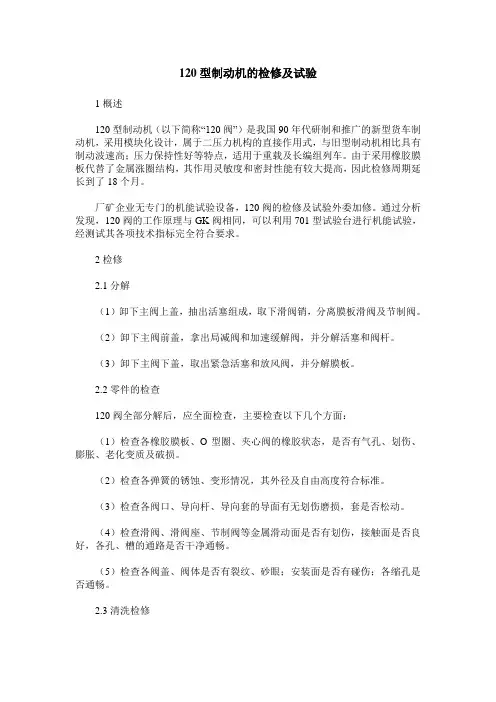

120型制动机的检修及试验
120型制动机的检修及试验1概述120型制动机（以下简称“120阀”）是我国90年代研制和推广的新型货车制动机，采用模块化设计，属于二压力机构的直接作用式，与旧型制动机相比具有制动波速高；压力保持性好等特点，适用于重载及长编组列车。
由于采用橡胶膜板代替了金属涨圈结构，其作用灵敏度和密封性能有较大提高，因此检修周期延长到了18个月。
厂矿企业无专门的机能试验设备，120阀的检修及试验外委加修。
通过分析发现，120阀的工作原理与GK阀相同，可以利用701型试验台进行机能试验，经测试其各项技术指标完全符合要求。
2检修2.1分解（1）卸下主阀上盖，抽出活塞组成，取下滑阀销，分离膜板滑阀及节制阀。
（2）卸下主阀前盖，拿出局减阀和加速缓解阀，并分解活塞和阀杆。
（3）卸下主阀下盖，取出紧急活塞和放风阀，并分解膜板。
2.2零件的检查120阀全部分解后，应全面检查，主要检查以下几个方面：（1）检查各橡胶膜板、O型圈、夹心阀的橡胶状态，是否有气孔、划伤、膨胀、老化变质及破损。
（2）检查各弹簧的锈蚀、变形情况，其外径及自由高度符合标准。
（3）检查各阀口、导向杆、导向套的导面有无划伤磨损，套是否松动。
（4）检查滑阀、滑阀座、节制阀等金属滑动面是否有划伤，接触面是否良好，各孔、槽的通路是否干净通畅。
（5）检查各阀盖、阀体是否有裂纹、砂眼；安装面是否有碰伤；各缩孔是否通畅。
2.3清洗检修分解的零件，必须将外表的尘泥、油垢清洗干净，阀腔内用高压空气吹扫干净。
各橡胶件有划伤、裂纹、变形、老化变质者应更换；各弹簧有折损、锈蚀变形者更换；各夹心阀有开胶、变质时就更换；滑阀、节制阀等各滑动面有划伤及接触不严时，应研磨；各缩孔应用钢针疏通。
2.4组装组装时，滑阀、节制阀的滑动面应涂以适量的甲基硅油，不准用其它油代替。
各活动O型圈在组装时，应涂以适量的硅脂。
各橡胶件不得接触煤油、汽油、机油等油类及其它酸碱液体；主活塞及滑阀、节制阀装入阀体内拉动时，动作须灵活，阻力适当；各阀盖应均匀拧紧，防止偏压。

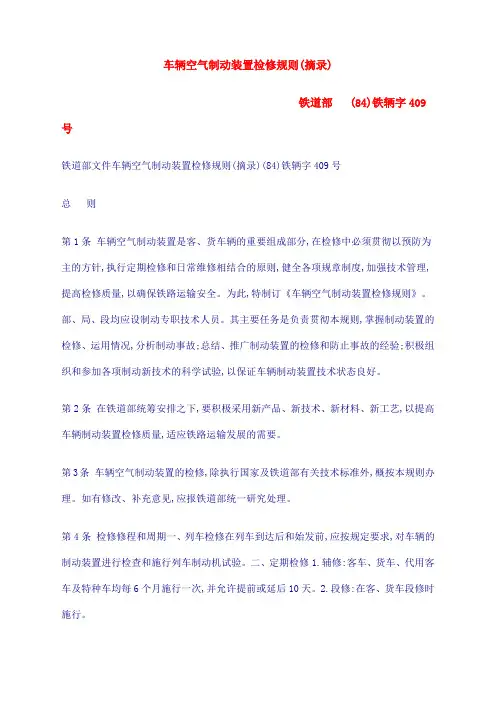

车辆空气制动装置检修规则(摘录)
车辆空气制动装置检修规则(摘录)铁道部 (84)铁辆字409号铁道部文件车辆空气制动装置检修规则(摘录)(84)铁辆字409号总则第1条车辆空气制动装置是客、货车辆的重要组成部分,在检修中必须贯彻以预防为主的方针,执行定期检修和日常维修相结合的原则,健全各项规章制度,加强技术管理,提高检修质量,以确保铁路运输安全。
为此,特制订《车辆空气制动装置检修规则》。
部、局、段均应设制动专职技术人员。
其主要任务是负责贯彻本规则,掌握制动装置的检修、运用情况,分析制动事故;总结、推广制动装置的检修和防止事故的经验;积极组织和参加各项制动新技术的科学试验,以保证车辆制动装置技术状态良好。
第2条在铁道部统筹安排之下,要积极采用新产品、新技术、新材料、新工艺,以提高车辆制动装置检修质量,适应铁路运输发展的需要。
第3条车辆空气制动装置的检修,除执行国家及铁道部有关技术标准外,概按本规则办理。
如有修改、补充意见,应报铁道部统一研究处理。
第4条检修修程和周期一、列车检修在列车到达后和始发前,应按规定要求,对车辆的制动装置进行检查和施行列车制动机试验。
二、定期检修1.辅修:客车、货车、代用客车及特种车均每6个月施行一次,并允许提前或延后10天。
2.段修:在客、货车段修时施行。
第5条质量检验和责任制1.施行摘车临修、辅修及以上修程的空气制动装置的三通阀、分配阀等主要配件,在修竣后,须由指定的人员进行质量检验。
2.修竣并试验合格的三通阀、分配阀须将试验结果记载于专用记录簿内,并须在三通阀的安装座面、分配阀的铭牌处涂写段自编的检修顺序号码。
当因三通阀、分配阀故障而发生事故时,发生局、段须将阀编号填入车统—113记录内寄交责任单位。
3.辅修及以上各修程,按检修范围须保证一个辅修期不发生故障。
在临修时更换制动配件须保证到辅修期不发生故障。
4.列车检修须保证列车空气制动装置技术状态能安全运行到达下一个负责检查该部位的列检所。
第6条检修设备的设置及保养1.制动室应根据检修工作量,设置必要的机械设备及有关试验台。
120型制动机的检修及试验
120型制动机的检修及试验120型制动机是一种常用于列车制动系统中的制动装置，其性能直接影响列车的安全性和运行性能。
为确保列车行驶的安全和可靠性，定期进行120型制动机的检修及试验是十分必要的。
本文将介绍120型制动机的检修及试验流程。
一、检修流程1.1 拆卸制动机拆卸制动机前，应先断开制动机线路的电气连接，并将制动机从积灰室中取出。
拆卸时应注意不要损坏制动机和各部件，同时在拆卸过程中应记录各组件的使用情况，以便后续的维修和维护。
1.2 清洁制动机拆卸下来的制动机应进行清洁，可以采用气动打砂机或电动铲板机等工具。
清洗时应特别注意清理制动机内部的积尘，因为积尘堆积过多会影响制动效果，并导致制动过程中产生火花。
为避免损坏制动机的外形，建议使用丙酮、无水酒精等化学溶剂进行清洁。
1.3 检查制动机各部件在清洁完后，应对制动机的各部件进行仔细的检查，特别是制动片、制动轮和制动缸等主要组件，检查是否存在磨损和裂纹等问题。
同时也要检查制动机的转轴和轴承等部件，确保它们的良好状态。
需要更换或修复的零部件应及时进行维修或更换，以保证制动机的正常运行。
1.4 维修复原完成以上检查后，需要对制动机进行维修和复原。
制动机维修主要涉及制动片的更换和制动缸的磨光处理。
如果制动片已经严重磨损，就需要更换新的制动片。
而对制动缸进行磨光处理能够提高制动缸的光洁度，并防止制动片过早磨损。
1.5 组装制动机完成制动机的维修后，需要将各组件进行重新组装。
在组装时必须遵守制动机的拆装标准和规范，确保各部件的位置和尺寸都符合要求。
在组装前，需要涂上适量的润滑油，在其表面形成薄薄的油膜，以防止制动机零部件在摩擦过程中磨损过快。
1.6 再次清洗制动机重新组装后，需要再次对制动机进行清洗，以去除在组装过程中产生的灰尘和杂物等残留物质。
在清洗过程中，要特别注意清洗制动鼓、制动片与制动鼓之间的间隙，并确保它们的良好联系。
二、试验流程2.1 静态试验静态试验是对制动机的基本性能进行评估的一种方法。
货运挂车气压制动系统技术要求和试验方法
货运挂车气压制动系统技术要求和试验方法货运挂车气压制动系统技术要求和试验方法序货运挂车在现代物流运输中扮演着重要角色，而货运挂车的安全性是物流运输中至关重要的一环。
货运挂车的气压制动系统扮演着确保车辆安全停车和减速的关键角色。
在本文中，将探讨货运挂车气压制动系统的技术要求和试验方法，以便更好地理解货运挂车的安全性。
一、技术要求1. 制动系统设计货运挂车的气压制动系统必须符合一定的技术要求。
系统设计应遵循机械原理和力学原理，以确保制动效果和安全性能。
制动系统的设计应考虑到车辆的整体结构和负载能力，以便在各种道路和运输条件下能够稳定运行。
2. 制动力和制动距离货运挂车的气压制动系统需要提供足够的制动力和合理的制动距离，以确保车辆在紧急情况下能够安全停车。
制动力主要取决于制动系统的设计和制动器的性能，而制动距离则取决于车辆的速度和路面情况。
3. 制动系统灵敏度货运挂车的气压制动系统应具有良好的灵敏度，以便驾驶员可以根据需要调整制动力。
制动系统的灵敏度取决于气压制动阀门和制动器的设计，同时还需要考虑到驾驶员的体力和反应能力。
4. 制动系统的可靠性和耐久性货运挂车的气压制动系统需要具备良好的可靠性和耐久性，以确保长时间、高频次的使用。
制动系统的各个部件和连接件应具备高强度和耐用性，以防止系统在使用过程中出现故障和损坏。
二、试验方法1. 制动性能试验为了评估货运挂车的气压制动系统的制动性能，可以进行制动力和制动距离的试验。
试验时，可以选取不同速度的车辆，在条件相同的情况下进行制动，并记录制动力和制动距离的数据。
通过对试验数据的分析，可以评估制动系统的性能是否符合技术要求。
2. 制动系统灵敏度试验为了评估货运挂车的气压制动系统的灵敏度，可以进行制动力的调整试验。
试验时，可以通过操纵气压制动阀门的方式，调整制动力的大小，并记录不同制动力下的制动距离和驾驶员的操控感受。
通过对试验结果的分析，可以评估制动系统的灵敏度是否符合技术要求。
制动机单车试验要求
单车试验方法（一）试验准备1.客货车车辆制动机的单车试验应分别用客、货单车试验器进行。
试验前应确认单车试验检修不过期及性能良好。
2.单车试验器的试验风压调整到规定压力,客车600kPa,货车500kPa。
3.试验103型制动机或装有旧型空重车调整装置的120型制动机时,应将空重车调整装置调至空车位。
4.试验F8型制动机时,将转换盖板装在"阶段缓解位(盖上箭头向下)"。
5.单车试验器与制动软管连接装置连接用的胶管内径为25mm,长度为1.5~2m。
6.在制动缸后盖或三通阀排气口上安装1.5级空气压力表。
7.安装分配阀(或控制阀)之前,须用压缩空气对车辆制动管进行吹扫,待制动管吹净后, 再将分配阀(或控制阀)安装上。
单车试验前,须用压缩空气将制动机各风缸内的水分及污垢吹净。
8.试验装用闸调器的车辆须准备16mm×60mm×340mm、R420mm弧形垫板,并将现车的闸调器的螺杆调整到以下尺寸(螺杆上刻线至护管端头距离):ST1-600型及SAB型(罗、波进口车):500~570mm;574B型(原苏联进口车):500~570mm;ST2-250型:200~ 300mm。
(二)试验步骤及要求1.制动管漏泄试验目的:检查车辆制动主管至截断塞门前段的制动支管及各结合部的漏泄情况。
方法:将单车试验器与车辆一端的制动软管相连接,关闭车辆另一端的折角塞门和制动支管上的截断塞门。
单车制动阀的手把放I位充气,待车辆制动管达规定压力并稳定后,手把移至三位保压1min。
要求:保压1min,车辆制动管的漏泄量不得超过5kPa o若漏泄超过规定量,则应在各结合部涂抹肥皂水,查找漏泄处。
经处理合格后方可进行下一步试验操作。
2.全车漏泄试验目的:检查车辆制动机截断塞门后段的制动支管、分配阀(或控制阀)、副风缸、压力风缸(或加速缓解风缸)及各连接风管结合部的漏泄情况。
方法:开放制动支管上的截断塞门,单车制动阀手把放I位充气,待副风缸达规定压力并稳定时,将手把移至三位保压lmin。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
120型货车空气制动机单车试验规范
1、适用范围
本规范适用于装用120型货车空气制动机的车辆，使用改造后的货车单车试验器（以下简称单车试验器），进行单车制动性能试验。
2、试验准备
2.1安装120型货车空气控制阀（以下简称120阀）之前，须将压缩空气对制动主、支管进行吹扫，待制动管吹净后，将120阀装上。
2.2制动机单车试验前须用200kPa压缩空气将制动机各风缸内水分及污垢吹净。
2.3装120阀的货车车辆按规定将手动空重车调整在空车位进行试验，若需进行重车位试验，应在有关技术文件另行规定。
3、试验设备
3.1总风源压力应不低于600kPa，货车单车试验器的试验风压调整到500kPa（以下简称定压），单车试验器与制动软管连接用的胶管内径为25mm，长度应为1.5-2m，单车试验器每月进行一次机能检查，机能检查要求见附录。
不合格时，单车试验器不许使用。
3.2测定制动缸压力时，应在制动缸或120阀排气口安装1.5级压力表，压力表每三个月应校验一次。
4、试验步骤及要求
4.1制动管漏泄试验
将单车试验器与车辆一端制动软管相连，开放两端折角塞门，加软管堵，关组合式集尘器，操纵手把置1位充风，待制动管达规定压力，移操纵阀手把至3位保压1分钟，制动管漏泄不得超过10kPa。
4.2全车漏泄试验
将组合式集尘器置开放位，操纵阀手把置1位充气，待副风缸充气至定压后，将操纵阀手把置3位保压1分钟，制动管漏泄不得超过10kPa。
4.3制动、缓解感度试验
操纵阀手把置1位充气，待副风缸达定压时，将操纵阀手把移至4位。
当制动管减压40kPa时，立即移操纵阀手把至3位。
120阀须在制动管减压40kPa以前发生制动作用，其局部减压量不得大于40kPa，局部减压作用终止后，保压1分钟不得缓解。
随后，将操纵阀手把移至2位充气。
制动管长度为16m以下的车辆，120阀应在45S内使制动缸压力缓解至30kPa以下。
制动管长度为16-24m的车辆，在制动感度试验后，将操纵阀手把移至4位使制动管继续减压30kPa，手把移至3位，待压力稳定后，将操纵阀手把移至2位充气，120阀应在45s内使制动缸压力缓解至30kPa以下。
4.4制动安定试验
操纵阀手把置1位充气，待副风缸达定压时，将操纵阀手把移至3位，打开常用排风阀，制动管减压200kPa后缓慢关闭常用排风阀，制动机不得发生紧急制动作用。
试验完毕，按表1要求检查制动缸活塞行程。
随后，保压1分钟（当压力表装在120阀排气口
4.5紧急制动作用
操纵阀手把置1位充气，待副风缸达定压后，将操纵阀手把移至3位，打开紧急排风阀，制动管减压100kPa前，制动机应发生紧急制动作用。
其制动缸压力：手动空重车空车位应为180±10kPa。
自动空重车空车位应符合空重车调整装置要求
4.6加速缓解阀试验
操纵阀手把置1位，待制动管，副风缸充至定压，将操纵阀手把置4位减压100kPa，然后移至3位保压，待压力稳定后，操纵阀手把置2位，制动缸开始缓解时，制动管压力应有明显跃升。
4.7半自动缓解阀试验
4.7.1主阀缓解试验
将操纵阀手把置1位，待制动管、副风缸充至定压，将操纵阀手把置4位，减压50kPa，然后移至3位保压，拉缓解阀手柄至全开位3～5秒后松开，制动缸压力应下降到零。
4.8装自动空重车调整装置、闸调器等的车辆，应按有关规定对其进行补充试验与调整。
5试验规则
5.1每辆车交车时由厂、段检验部门负责试验，按上述要求逐项试验，每项要求均应合格。
5.2若该车制动管长度超过24m时，必须考虑措施后，方能维持原制动机水平，其试验方法另订。
5.3经试验合格的车辆，厂、段应保证在正常运用条件下，对上述要求除制动缸活塞行程允许调整外，其余要求从交验日期起六个月之内不得出现问题。
注：未改造的120型货车空气制动机单车试验方法仍按原Q/MS37004-93《装用120型货车空气控制阀的货车单车试验方法（试行）》执行。
