反应釜加热方式比较

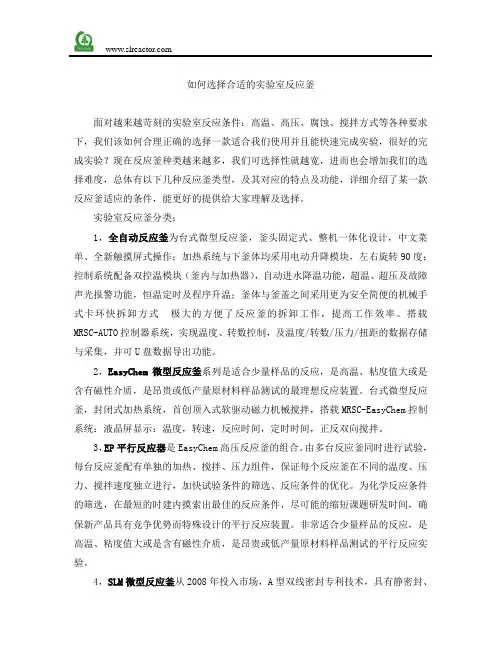

如何选择合适的实验室反应釜
如何选择合适的实验室反应釜面对越来越苛刻的实验室反应条件：高温、高压、腐蚀、搅拌方式等各种要求下，我们该如何合理正确的选择一款适合我们使用并且能快速完成实验，很好的完成实验？现在反应釜种类越来越多，我们可选择性就越宽，进而也会增加我们的选择难度，总体有以下几种反应釜类型，及其对应的特点及功能，详细介绍了某一款反应釜适应的条件，能更好的提供给大家理解及选择。
实验室反应釜分类：1，全自动反应釜为台式微型反应釜，釜头固定式、整机一体化设计，中文菜单、全新触摸屏式操作；加热系统与下釜体均采用电动升降模块，左右旋转90度；控制系统配备双控温模块（釜内与加热器），自动进水降温功能，超温、超压及故障声光报警功能，恒温定时及程序升温；釜体与釜盖之间采用更为安全简便的机械手式卡环快拆卸方式极大的方便了反应釜的拆卸工作，提高工作效率。
搭载MRSC-AUTO 控制器系统，实现温度、转数控制，及温度/转数/压力/扭距的数据存储与采集，并可U盘数据导出功能。
2，EasyChem微型反应釜系列是适合少量样品的反应，是高温、粘度值大或是含有磁性介质，是昂贵或低产量原材料样品测试的最理想反应装置。
台式微型反应釜，封闭式加热系统，首创顶入式软驱动磁力机械搅拌，搭载MRSC-EasyChem控制系统：液晶屏显示：温度，转速，反应时间，定时时间，正反双向搅拌。
3，EP平行反应器是EasyChem高压反应釜的组合。
由多台反应釜同时进行试验，每台反应釜配有单独的加热、搅拌、压力组件，保证每个反应釜在不同的温度、压力、搅拌速度独立进行，加快试验条件的筛选、反应条件的优化。
为化学反应条件的筛选，在最短的时建内摸索出最佳的反应条件，尽可能的缩短课题研发时间，确保新产品具有竞争优势而特殊设计的平行反应装置。
非常适合少量样品的反应，是高温、粘度值大或是含有磁性介质，是昂贵或低产量原材料样品测试的平行反应实验。
4，SLM微型反应釜从2008年投入市场，A型双线密封专利技术，具有静密封、无泄漏、无裸露旋转部件，釜体、加热器可完全分离，极大的方便了高温高压反应釜的拆卸工作，提高工作效率，搭载MRSC-SLM控制系统,具有超温及故障声光报警系统；定时功能；正反双向搅拌；液晶屏显示：温度、转速、工作时间。
带搅拌反应釜的传热计算
带搅拌反应釜的传热计算作者：应利诚来源：《中国化工贸易·上旬刊》2017年第02期摘要：对各种带搅拌反应釜的传热方式进行了对比，并对各种传热方式的传热计算进行了讨论，提供了各种不同搅拌类型和换热方式的传热系数计算公式。
关键词：搅拌；反应釜；传热系数；传热面积带搅拌反应釜是化工生产中广泛使用的一种化工设备，具有混合效果好、相接触面积大、传热和传质效率高等特点。
将不同物料加入到反应釜中，通过搅拌将它们混合均匀，控制压力和温度进行反应，反应生成我们需要的产品。
然而，现代化工生产中，多数反应为放热反应且反应介质为液相。
如果产生的反应热不能及时撤出，就会发生局部过热的情况，进而导致反应失控。
因此，我们在反应釜的设计过程中，要选择合理的传热方式，设计足够的换热面积，保证反应釜的传热性能。
1 传热方式与对比带搅拌反应釜的换热方式主要有以下几种：①在带搅拌反应釜的外壁上装传热夹套；②在带搅拌反应釜的内部设置螺旋盘管；③外换热器循环系统。
夹套传热具有结构简单、检修方便的优点，是应用最广泛的一种传热方式。
但是，对一定的反应釜容积来说，夹套传热面积是相对较小且不可增加。
当反应釜容积较大，或者壁厚较厚时，夹套传热方式并不实用。
盘管传热具有热量损失小，传热效果好等优点。
但是，当盘管过长时，盘管内介质阻力大，能耗大，且内部凝液容易积聚影响传热效率；而且盘管的加工、安装和检修相对比较困难。
外换热器循环系统一般应用于内部传热面积不足的场合，但是系统相对复杂，成本高。
除了以上三种传热方式外，还有回流冷凝法、纵向盘管等多种传热方法。
下文主要介绍夹套和螺旋盘管的传热计算。
2 对流传热系数带搅拌反应釜内的传热过程主要包括以下两部分：①夹套（盘管）侧对流传热，即夹套（盘管）内加热（或冷却）介质与器壁的对流传热；②釜侧对流传热，即反应釜内被搅拌液体与周围器壁（夹套或盘管）的对流传热。
前者可以通过公式计算得到，而后者跟反应釜的具体结构、搅拌器的形式和尺寸有关，可以通过底结构尺寸相似的反应釜进行传热实验获取关联式来进行计算。
反应釜的基础知识模版(三篇)
反应釜的基础知识模版反应釜是一种广泛应用于化工、制药等领域的重要设备，它能够进行化学反应、混合、溶解、合成以及加热、冷却等工艺操作。
本篇文章将为您介绍反应釜的基础知识模板，包括反应釜的定义、分类、结构、工作原理、应用领域等内容。
一、定义反应釜是一种用于进行化学反应的容器，它能够提供一个控制温度、压力和搅拌速度等参数的环境来促进反应的进行。
反应釜通常由壳体、搅拌装置、加热装置、冷却装置、传感器、控制系统等组成。
二、分类根据不同的分类标准，反应釜可以分为多种类型。
以下是一些常见的分类方式：1.按照材料划分：可以分为玻璃反应釜、不锈钢反应釜、聚合物反应釜等。
2.按照工作压力划分：可以分为常压反应釜、加压反应釜等。
3.按照工作温度划分：可以分为常温反应釜、高温反应釜等。
4.按照搅拌方式划分：可以分为机械搅拌反应釜、磁力搅拌反应釜等。
5.按照工作容量划分：可以分为小型反应釜、中型反应釜、大型反应釜等。
三、结构反应釜的结构通常包括以下部分：1.壳体：一般由金属或玻璃等材料制成，具有良好的密封性和耐腐蚀性能。
2.搅拌装置：用于将反应物均匀混合，并提供足够的传质和传热。
3.加热装置：通常使用电加热、蒸汽加热或油加热等方法来提供热量。
4.冷却装置：用于控制反应温度，通常使用冷却水或冷却剂来提供冷却效果。
5.传感器：用于监测和控制反应釜的温度、压力、液位等参数。
6.控制系统：用于调节和控制反应釜的运行状态，实现自动化控制。
四、工作原理反应釜的工作原理主要基于物质的传质和传热过程。
当反应釜启动后，搅拌装置开始将反应物均匀混合，提高传质效果；同时加热装置提供热量，使反应物的温度升高促进反应；冷却装置通过冷却水或冷却剂的循环，控制反应温度的上升并保持在适宜的范围；传感器将反应釜内部的温度、压力、液位等参数传输给控制系统，实现对反应釜的自动化监测和控制。
五、应用领域反应釜在化工、制药、食品、环保等领域具有广泛的应用。
以下是一些常见的应用领域：1.化学合成：用于制备有机物、无机物、医药中间体等化学物质。

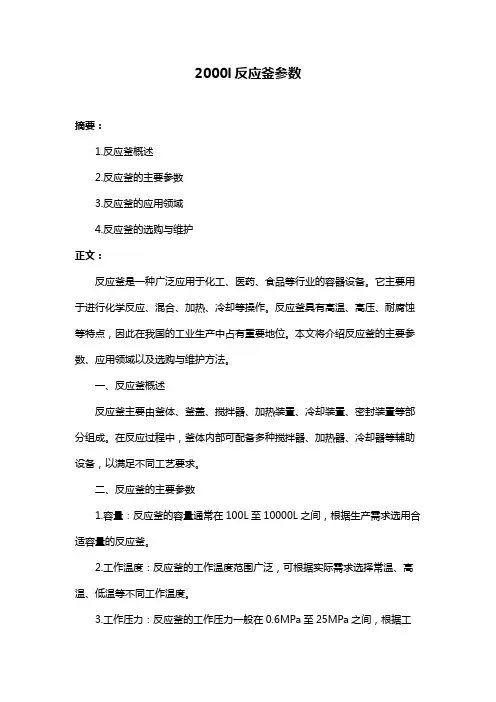

2000l反应釜参数
2000l反应釜参数摘要：1.反应釜概述2.反应釜的主要参数3.反应釜的应用领域4.反应釜的选购与维护正文：反应釜是一种广泛应用于化工、医药、食品等行业的容器设备。
它主要用于进行化学反应、混合、加热、冷却等操作。
反应釜具有高温、高压、耐腐蚀等特点，因此在我国的工业生产中占有重要地位。
本文将介绍反应釜的主要参数、应用领域以及选购与维护方法。
一、反应釜概述反应釜主要由釜体、釜盖、搅拌器、加热装置、冷却装置、密封装置等部分组成。
在反应过程中，釜体内部可配备多种搅拌器、加热器、冷却器等辅助设备，以满足不同工艺要求。
二、反应釜的主要参数1.容量：反应釜的容量通常在100L至10000L之间，根据生产需求选用合适容量的反应釜。
2.工作温度：反应釜的工作温度范围广泛，可根据实际需求选择常温、高温、低温等不同工作温度。
3.工作压力：反应釜的工作压力一般在0.6MPa至25MPa之间，根据工艺要求选择合适的工作压力。
4.材料：反应釜常用材料包括不锈钢、碳钢、铸铁等，根据介质性质和工艺要求选择合适的材料。
5.搅拌器：搅拌器有多种类型，如桨式、涡轮式、锚式等，根据搅拌效果和工艺要求选择合适的搅拌器。
6.加热方式：反应釜的加热方式有电热、蒸汽加热、导热油加热等，根据生产需求选择合适的加热方式。
三、反应釜的应用领域反应釜广泛应用于化工、医药、食品、涂料、石油等行业，如聚合、缩合、降解、酯化、醚化等化学反应。
四、反应釜的选购与维护1.选购反应釜时，应根据生产需求和技术要求，选择合适的容量、工作温度、工作压力、材料等参数。
2.使用前，应仔细阅读反应釜的使用说明书，了解设备性能、操作方法、安全注意事项等。
3.反应釜在使用过程中，应定期检查密封装置、搅拌器、加热装置等部件的运行状况，发现问题及时处理。
4.反应釜停用时，应将内部清洗干净，防止残留物滋生细菌或腐蚀设备。
5.定期对反应釜进行维修保养，延长设备使用寿命。
总之，反应釜作为一种重要的化工设备，选购和使用过程中应注重参数选择与维护保养。
高压反应釜的工作原理
高压反应釜的工作原理高压反应釜是一种用于进行高压高温反应的装置，由于高压反应釜可以在高压下进行反应，因此可以加速反应速率和提高反应产率。
它通常用于化学、食品、医药和材料科学等领域的实验室和工业生产中。
高压反应釜的工作原理是通过加热和施加高压来促进反应进行，从而达到改善反应条件和提高反应效率的目的。
高压反应釜的工作原理主要包括以下几个方面：1. 加热系统：高压反应釜通常配有加热系统，通过加热系统对反应釜内的物质进行加热，使其达到所需的反应温度。
加热系统通常采用电热管或者外部循环加热系统，可以根据需要控制反应温度的升降和恒温保持，确保反应温度的稳定性和准确性。
2. 高压装置：高压反应釜内部通常配备有高压装置，可以通过气体或液体介质施加高压。
高压条件有助于改变反应动力学和平衡条件，从而影响反应速率和产物选择。
通常，高压装置可以通过压力传感器和调节阀来实现对反应釜内部压力的实时监测和调控。
3. 搅拌系统：高压反应釜通常配备有搅拌系统，可以对反应物料进行充分混合和搅拌，确保反应均匀进行，同时可以防止物料结垢和粘壁，提高反应效率。
搅拌系统通常采用磁力搅拌器或者机械搅拌器，可以根据不同的反应需求进行调节和选择。
4. 安全控制系统：高压反应釜通常配备有安全控制系统，可以对反应条件和异常情况进行监测和保护。
例如，可以采用压力传感器和温度传感器对反应釜内部的压力和温度进行实时监测，一旦发现超压或超温情况，可以通过自动排放或降温等方式进行保护。
总的来说，高压反应釜的工作原理是通过加热和施加高压来改善反应条件，促进反应进行。
同时，配备有搅拌系统和安全控制系统，确保反应进行的均匀和安全。
高压反应釜广泛应用于化学合成、催化反应、高分子材料合成等领域，具有重要的实验室和工业应用价值。
导热油反应釜工作原理
导热油反应釜工作原理
导热油反应釜是一种常用的化工设备，主要用于高温条件下进行各种化学反应，其工作原理如下：
1. 导热油的循环：导热油被加热后通过循环泵流动，形成闭合的热传导循环。
导热油通过循环管道进入反应釜内的加热器，接受热量，然后再返回加热装置。
2. 加热装置：导热油反应釜中通常有一个加热器，其作用是将导热油加热到所需温度。
加热装置可以采用蒸汽、电加热、燃料燃烧等方式进行加热。
3. 反应过程：在导热油反应釜中，化学物质被加入到预热的导热油中，进行化学反应。
由于导热油的热导性能好，可以提供稳定的高温环境，从而促进反应的进行。
4. 温度控制：导热油反应釜通常配备温度控制系统，可以实时监测和调节反应器内的温度。
通过调节加热装置的加热功率和导热油的循环速度，可以控制反应温度在设定的范围内。
5. 冷却装置：有些反应需要在一定的温度范围内进行控制，因此导热油反应釜通常还配备冷却装置。
冷却装置可以通过导热油的循环来可调地冷却反应器内的温度，确保反应可在适宜的温度下进行。
6. 压力控制：导热油反应釜中的压力通常需要进行控制，以确保反应安全进行。
通过配备压力传感器和安全阀等装置，可以
监测和控制反应釜内的压力，避免超压情况的发生。
综上所述，导热油反应釜通过导热油的循环、加热装置、温度控制、冷却装置和压力控制等部件的协同作用，实现了高温下的化学反应，并确保了反应的效果和安全。
反应釜夹套蒸汽与循环水切换方法_解释说明
反应釜夹套蒸汽与循环水切换方法解释说明1. 引言1.1 概述本文主要讨论反应釜夹套蒸汽与循环水切换方法，该方法在工业生产中起到重要的作用。
反应釜夹套是一种常见的加热与冷却装置，它通过夹套内部流动的蒸汽或循环水来调节反应釜内的温度。
在某些情况下，需要及时切换夹套供应的热介质以满足不同的工艺需求，因此研究和探索切换方法对于提高工业生产效率具有重要意义。
1.2 文章结构本文分为五个主要部分。
引言部分主要是对文章整体进行介绍和概述。
其次，在第二部分将详细讨论反应釜夹套蒸汽和循环水的供应方式，并阐述切换流程和原理。
然后，在第三部分将进行优缺点的分析比较。
接着，在第四部分将介绍一些实际应用案例和实验验证，并进行结果分析。
最后，在第五部分总结文章并展望未来的研究方向。
1.3 目的本文旨在探讨反应釜夹套蒸汽与循环水切换方法，并对其优缺点进行分析。
通过实验验证和案例分析，旨在为工业生产中的相关领域提供指导和参考，同时展望未来研究的发展方向和可能的应用场景。
对于提高生产工艺的效率、降低能耗成本以及优化设备运行具有一定的实际意义。
2. 反应釜夹套蒸汽与循环水切换方法2.1 反应釜夹套蒸汽供应方式反应釜夹套蒸汽供应方式是指在反应釜的夹套中提供蒸汽作为加热介质。
通常情况下，蒸汽通过管道输送到反应釜的夹套中，并通过控制阀调节流量和压力，以达到稳定的加热效果。
具体的操作流程如下：首先，将蒸汽产生器连接到反应釜的夹套进口处。
然后，打开供气阀门，让蒸汽进入夹套内部。
最后，使用控制阀门来调节蒸汽流量和压力。
2.2 反应釜夹套循环水供应方式反应釜夹套循环水供应方式是指在反应釜的夹套中通过循环水进行冷却。
一般来说，循环水由冷却塔或者其他冷却装置提供，并通过管道输送到反应釜的夹套中，起到降温作用。
具体操作步骤如下：首先，将循环水源连接到反应釜的夹套进口处。
然后，打开循环水阀门，使循环水进入夹套。
最后，通过控制阀门和泵等设备，实现循环水的流动和调节。
中试电加热反应釜
中试电加热反应釜
中试电加热反应釜 详细说明
中试电加热反应釜的专业生产销售厂家:河南兄弟仪器设备有限公司。中试电加热反应釜 是兄弟仪器设备有 限公司主推的品牌产品之一，历经市场检验，畅销全国！ 中试电加热反应釜 电加热反应釜是以参加反应物质的充分混合为前提，对于加热、冷却、和液体萃取以及气体吸收等物理变 化过程均需要采用搅拌装置才能得到到好的效果，威海环宇化工机械有限公司可以为用户提供50-5000L 二 十多个规格、各种不同加热形式电加热反应釜。 电加热反应釜的密封型式不同可分为：填料密封，机械密封和磁力密封。加热方式有电加热、热水加热、 导热油循环加热、外（内）盘管加热等，冷却方式为夹套冷却和反应釜内盘管冷却. 电加热反应釜具有加热迅速、耐高温、耐腐蚀、卫生、无环境污染、勿需锅炉自动加温、使用方便等特点， 广泛应用于石油、化工、橡胶、农药、染料、医药、食品、用来完成硫化、硝化、氢化、烃化、聚合、缩 合等工艺过程。
型号
加热功
公称容 实际容
油夹套 内锅尺 夹套尺 支座螺孔 膨胀器
率 KW＊
n-d
量L
量L
容量 L 寸 Dmm 寸 D1mm 中心 D2mm 容量 L
支
50L
50
78
2×4
96
Ø400
Ø600
Ø828
10
4-25
100L
100
127
2×6
127
Ø500
Ø700
Ø928
15
4-25
300L
300
327
4×6
218
Ø800
Ø1000
Ø1148
20
4-25
500L
500
509
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
化工领域反应釜加热方式
反应釜加热方式有电加热、蒸汽加热、导热油加热、远红外加热、外(内)盘管加热等，而普遍使用的主要有导热油加热、电加热、蒸汽加热。
1、导热油加热
导热油加热分为导热油循环加热和导热油直接电加热，导热油循环加热体外循环，加热温度比较均匀，适合于较大规模的生产；导热油直接电加热比较简单，但耗电量大，适合于中小规模的生产。
采用导热油炉的话，需增加导热油炉的投资和运行管理，如果反应釜用热量大是可以考虑的。
这种加热方式的特点是热效率较高，运行成本较蒸汽加热和电加热低，但电能消耗比较大，毕竟电能属于更高级的电能，如果反应需热量较多的，电费成本会上升很多，需慎重核算比较之。
而且，导热油加热还有一个致命的缺陷——危险性大，而且设备运行一年后，其换热效率将大幅度降低，需更换导热油和换热管道。
下面列举导热油加热的注意事项
1)导热油电加热器的操作人员，应经过导热油电加热器方面知识的培训，并经
当地锅炉安全监察机构考核发证。
2)导热油电加热器使用单位，必须制订导热油电加热器操作规程。
操作规程应
包括导热油电加热器启动、运行、停炉、紧急停炉等操作方法和应注意事项。
操作人员必须按操作规程进行操作。
3)导热油电加热器范围内的管道应采取保温措施，但法兰连接处不宜采用包覆
措施。
4)导热油电加热器在升温过程中，应打开膨胀槽的排气阀，以排净空气、水及
有机热载体混合蒸汽，方可进入正常运行。
5)有机热载体必须经过脱水后方可使用。
不同的有机热载体不宜混合使用。
需
要混合使用时，混用前应由有机热载体生产单位提供混用条件和要求。
6)使用中的有机热载体每年应对其残碳、酸值、粘度、闪点进行分析，当有两
项分析不合格或热载体分解成份的含量超过１０％时，应更换热载体或对热载体进行再生。
7)导热油电加热器受热面应定期进行检查和清洗，应将检查和清洗情况存入锅
炉技术档案。
8)导热油电加热器安装或重大修理后，在投入运行前应由使用单位和安装或修
理单位进行1.5倍工作压力的液压试验，合格后才能投入运行。
液压试验与气密试验时，当地锅炉安全监察机构应派人参加。
9)锅炉房应有有效的防火和灭火措施。
2、电加热方式
这种反应釜加热方式的特点是热源清洁，操作方便，缺点是运行成本太高。
电加热会遇到这样的情况，滞后性对控温存在影响，这点是电加热的先天不足，而且受反应釜材质、厚度等的影响；加热丝氧化也无法避免；加热存在死角的问题。
3、蒸汽加热方式
此种加热方式用户需配备高压蒸汽锅炉，不但用户的设备成本很高，而且由于是压力容器需专业人员操作，加热速度也很慢，热蒸汽的温度均匀控制需注意。
4、远红外电加热
远红外线加热是新兴的加热方式，比较方便，但对于防爆区域来说还需谨慎，一般来说，此种加热方式适合于小批量的间歇生产；。
