渐进式安全钳调试证书
电梯7588-2003的2号修改单内容
江苏省特检院苏州分院2017.09»《质监总局利用质检技术手段促进企业质量提升专题会议纪要》»《质检总局办公厅关于开展科技委专家企业行活动的通知》（质检办科含[2017]1107号）»落实质量月的有关要求»目的：促进企业质量提升第2号修改单具体内容2第2号修改单的实施要求31问题与交流33»2017年6月2号修改单发布»6月27日实施意见发布第2号修改单的实施要求312017.10.01改造和重大修理——施工合同约定，按约定内容检验电梯监督检验新规则（TSG T7001‐2009+1号修改单位+2号修改单）老规则（TSG T7001‐2009＋1号修改单）未按新型规试验，且已备案——老规则型式试验依据：TSGT7007‐2019制造依据：GB 7588‐2003+1号修改单2017.12.31»总局实施GB7588‐2003第1号修改单的意见»2016年7月1日之后交货的应符合GB7588‐2003+第1号修改单的要求。
修改后1.1 (2)电梯整机型式试验证书，其参数范围和配置表适用于受检电梯；TSG T7007修改前1.1(2)电梯整机型式试验合格证书或者报告书，其内容能够覆盖所提供电梯的相应参数； 1.1 制造资料第2号修改单具体内容2●注意：整机型式试验证书——✓无有效期；✓熟悉适用原则。
修改后1.1(3)产品质量证明文件，注有制造许可证明文件编号、产品编号、主要技术参数，限速器、安全钳、缓冲器、含有电子元件的安全电路(如果有)、可编程电子安全相关系统(如果有)、轿厢上行超速保护装置(如果有)、轿厢意外移动保护装置、驱动主机、控制柜的型号和编号，门锁装置、层门和玻璃轿门(如果有)的型号，以及悬挂装置的名称、型号、主要参数(如直径、数量)，并且有电梯整机制造单位的公章或者检验专用章以及制造日期；TSG T7007GB 7588 第1号修改单修改前1.1(3)产品质量证明文件，注有制造许可证明文件编号、该电梯的产品出厂编号、主要技术参数，门锁装置、限速器、安全钳、缓冲器、含有电子元件的安全电路(如果有)、轿厢上行超速保护装置、驱动主机、控制柜等安全保护装置和主要部件的型号，以及这些安全保护装置和主要部件的编号(门锁装置除外)等内容，并且有电梯整机制造单位的公章或者检验合格章以及出厂日期；《产品质量法》：第二十七条产品或者其包装上的标识必须真实，并符合下列要求：（一）有产品质量检验合格证明；……《产品质量法》释义：[改造或者重大修理质量证明文件：应符合1.3（7）要求，并参照1.1（3）列出加装或更换的主要部件、安全保护装置的型号、编号为宜]修改后1.1(4)门锁装置、限速器、安全钳、缓冲器、含有电子元件的安全电路(如果有)、可编程电子安全相关系统(如果有)、轿厢上行超速保护装置(如果有)、轿厢意外移动保护装置、驱动主机、控制柜、层门和玻璃轿门(如果有)的型式试验证书，以及限速器和渐进式安全钳的调试证书；TSG T7007GB 7588 第1号修改单修改前1.1(4)门锁装置、限速器、安全钳、缓冲器、含有电子元件的安全电路(如果有)、轿厢上行超速保护装置、驱动主机、控制柜等安全保护装置和主要部件的型式试验合格证，以及限速器和渐进式安全钳的调试证书；修改前玻璃轿壁？绳头组合？型式试验证书：PESSRAL型式试验证书：PESSRAL型式试验证书：UCMP型式试验证书：UCMP型式试验证书：层门型式试验证书：玻璃门●注意：部件型式试验证书——✓了解适用原则；✓注意有效期。
电梯施工过程检验记录
电梯安装(施工)过程检查记录使用单位：安装单位：三明安福机电工程有限公司设备号：记录编号：福建省特种设备协会编制说明：1、备注栏中“※”为质量控制点，备注栏中“▲”为检验检测机构要求提供的记录表；2、本记录以现场施工人员自行检查为主，备注栏中“※”和“▲”项目为公司质检人员必检项目，该必检项目未经质检员检验并“放行”，不得进入下道工序。
记录表中非质控点项目质检员可采用抽检方式，有抽检到的项目应做好原始记录。
填表要求1封面a)使用单位：填写使用单位的具体名称或工程的具体名称。
b)记录编号：按年号(4位),月份(2位),顺序号(2位)。
如：2012-0101（表示2012年1月第1个记录）。
c)安装单位：填写具体安装（施工）单位名称。
d)设备号：填写具体电梯的编号。
2表格中的检查结果栏目填写要求：a)凡有数据要求的项目必须填写实际测量的数据。
b)没有数据要求的项目符合要求的用“√”表示，不符合要求的用“×”表示。
c)在实际检查未涉及到表格所列的项目时，可将此项目用斜画线在检查结果栏目中划除。
d)填写内容必须真实可靠，数据准确，文字清楚、叙述表达明确，无错别字和不规范的语言。
3自检员/质检员签字栏记录签字栏中的自检员是指安装班组中的人员，质检员的指公司指派的质量控制检验员。
自检员/质检员签字栏应由自检员/质检员亲笔签字，并填写具体的检查时间。
4、每一工序完成后，都必须反馈，经公司质检员检查确认以上项目合格后才能进下一项工序安装表1 电梯施工作业人员简要信息汇总表施工单位声明：上述名作业人员均为我单位聘用人员，负责项目台电梯的，上表中所填写的信息均已核实无误。
施工单位: 三明安福机电工程有限公司（加盖公章）年月日表2注：1、仪器使用前和使用后都应对其进行检查，所使用的仪器必须在检定合格的有效期内，并确保仪器的准确度；仪器有损坏应在备注栏中说明。
2、没有使用的仪器其型号规格、仪器编号均不做登记，在对应的栏中划一横线。
关于一例电梯限速器动作速度标注问题的探讨
关于电梯限速器动作速度标注问题的探讨山东省特种设备检验研究院德州分院------廉星来按照特种设备安全技术规范《电梯监督检验和定期检验规则—曳引与强制驱动电梯》（TSG T7001-2009）的要求，检验人员对电梯进行监督检验时，应对电梯电梯制造单位提供的相关资料进行审查，其中电梯限速器调试证书的资料审查是一项重要内容。
2012年2月6日，在对一电梯资料审查中，发现一例电梯限速器调试证书中电梯限速器动作速度标注不符合相关要求问题，现做一探讨：一、电梯相关参数及相关配置描述：额定速度：V=1.5m/s 额定载重量：Q=1000kg 层/站：18/18 ；驱动电机为永磁同步电机。
上行超速保护装置作用在曳引轮上。
电梯轿厢使用渐进式安全钳，对重无需安全钳要求。
二、电梯限速器调试证书中技术指标标注情况描述：电梯限速器为机械单向、电气双向限速器。
机械动作速度：1.80m/s~1.92m/s 实际动作速度：1.86m/s电气动作速度：1.66m/s~1.77m/s 实际动作速度：1.73m/s问题：该电梯限速器调试证书中标注的技术指标是否符合要求。
观点有二：观点一、符合要求；观点二、不符合要求观点一：符合要求理由：1、根据GB7588-2003中9.9.1规定: 操纵轿厢安全钳的限速器的动作应发生在速度至少等于额定速度的115%。
但应小于下列各值：a）对于除了不可脱落滚柱式以外的瞬时式安全钳为0.8m/s；b）对于不可脱落滚柱式瞬时式安全钳为1m/s；c）对于额定速度小于或等于1m/s的渐进式安全钳为1.5m/s；d）对于额定速度大于1m/s的渐进式安全钳为1.25υ+0.25/υm/s；按此要求计算：本电梯限速器机械动作速度范围应为：115%υ≤vd＜1.25υ+0.25/υm/s，既为符合要求。
即：115%*1.5≤vd＜1.25*1.5+0.25/1.5m/s也即：1.725m/s≤vd＜2.041 m/s为符合要求。
电梯7588-2003的2号修改单内容
江苏省特检院苏州分院2017.09»《质监总局利用质检技术手段促进企业质量提升专题会议纪要》»《质检总局办公厅关于开展科技委专家企业行活动的通知》（质检办科含[2017]1107号）»落实质量月的有关要求»目的：促进企业质量提升第2号修改单具体内容2第2号修改单的实施要求31问题与交流33»2017年6月2号修改单发布»6月27日实施意见发布第2号修改单的实施要求312017.10.01改造和重大修理——施工合同约定，按约定内容检验电梯监督检验新规则（TSG T7001‐2009+1号修改单位+2号修改单）老规则（TSG T7001‐2009＋1号修改单）未按新型规试验，且已备案——老规则型式试验依据：TSGT7007‐2019制造依据：GB 7588‐2003+1号修改单2017.12.31»总局实施GB7588‐2003第1号修改单的意见»2016年7月1日之后交货的应符合GB7588‐2003+第1号修改单的要求。
修改后1.1 (2)电梯整机型式试验证书，其参数范围和配置表适用于受检电梯；TSG T7007修改前1.1(2)电梯整机型式试验合格证书或者报告书，其内容能够覆盖所提供电梯的相应参数； 1.1 制造资料第2号修改单具体内容2●注意：整机型式试验证书——✓无有效期；✓熟悉适用原则。
修改后1.1(3)产品质量证明文件，注有制造许可证明文件编号、产品编号、主要技术参数，限速器、安全钳、缓冲器、含有电子元件的安全电路(如果有)、可编程电子安全相关系统(如果有)、轿厢上行超速保护装置(如果有)、轿厢意外移动保护装置、驱动主机、控制柜的型号和编号，门锁装置、层门和玻璃轿门(如果有)的型号，以及悬挂装置的名称、型号、主要参数(如直径、数量)，并且有电梯整机制造单位的公章或者检验专用章以及制造日期；TSG T7007GB 7588 第1号修改单修改前1.1(3)产品质量证明文件，注有制造许可证明文件编号、该电梯的产品出厂编号、主要技术参数，门锁装置、限速器、安全钳、缓冲器、含有电子元件的安全电路(如果有)、轿厢上行超速保护装置、驱动主机、控制柜等安全保护装置和主要部件的型号，以及这些安全保护装置和主要部件的编号(门锁装置除外)等内容，并且有电梯整机制造单位的公章或者检验合格章以及出厂日期；《产品质量法》：第二十七条产品或者其包装上的标识必须真实，并符合下列要求：（一）有产品质量检验合格证明；……《产品质量法》释义：[改造或者重大修理质量证明文件：应符合1.3（7）要求，并参照1.1（3）列出加装或更换的主要部件、安全保护装置的型号、编号为宜]修改后1.1(4)门锁装置、限速器、安全钳、缓冲器、含有电子元件的安全电路(如果有)、可编程电子安全相关系统(如果有)、轿厢上行超速保护装置(如果有)、轿厢意外移动保护装置、驱动主机、控制柜、层门和玻璃轿门(如果有)的型式试验证书，以及限速器和渐进式安全钳的调试证书；TSG T7007GB 7588 第1号修改单修改前1.1(4)门锁装置、限速器、安全钳、缓冲器、含有电子元件的安全电路(如果有)、轿厢上行超速保护装置、驱动主机、控制柜等安全保护装置和主要部件的型式试验合格证，以及限速器和渐进式安全钳的调试证书；修改前玻璃轿壁？绳头组合？型式试验证书：PESSRAL型式试验证书：PESSRAL型式试验证书：UCMP型式试验证书：UCMP型式试验证书：层门型式试验证书：玻璃门●注意：部件型式试验证书——✓了解适用原则；✓注意有效期。

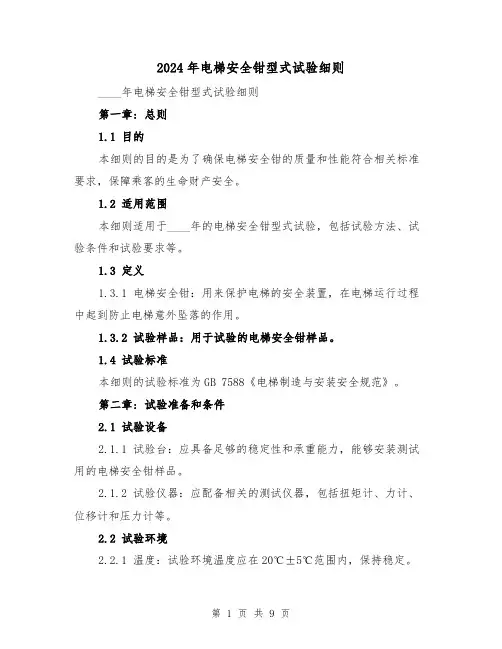

2024年电梯安全钳型式试验细则(2篇)
2024年电梯安全钳型式试验细则____年电梯安全钳型式试验细则第一章: 总则1.1 目的本细则的目的是为了确保电梯安全钳的质量和性能符合相关标准要求，保障乘客的生命财产安全。
1.2 适用范围本细则适用于____年的电梯安全钳型式试验，包括试验方法、试验条件和试验要求等。
1.3 定义1.3.1 电梯安全钳：用来保护电梯的安全装置，在电梯运行过程中起到防止电梯意外坠落的作用。
1.3.2 试验样品：用于试验的电梯安全钳样品。
1.4 试验标准本细则的试验标准为GB 7588《电梯制造与安装安全规范》。
第二章: 试验准备和条件2.1 试验设备2.1.1 试验台：应具备足够的稳定性和承重能力，能够安装测试用的电梯安全钳样品。
2.1.2 试验仪器：应配备相关的测试仪器，包括扭矩计、力计、位移计和压力计等。
2.2 试验环境2.2.1 温度：试验环境温度应在20℃±5℃范围内，保持稳定。
2.2.2 湿度：试验环境相对湿度应在40%~60%之间，保持稳定。
2.2.3 光照：试验环境应保持光照均匀，避免直射阳光。
2.3 试验样品2.3.1 安全钳样品应为正常出厂产品，并符合GB 7588规定的要求。
2.3.2 样品的数量和选择应符合抽样检验标准。
2.4 试验程序2.4.1 准备工作：检查试验台和试验仪器的工作正常，校准测量仪器，准备试验样品。
2.4.2 前期检查：对试验样品的外观进行检查，确认无损坏和缺陷。
2.4.3 试验步骤：按照GB 7588规定的试验程序进行试验。
第三章: 试验方法和要求3.1 静力试验3.1.1 试验方法：以试验台为基准，将安全钳样品安装在试验台上，并施加静力载荷，记录下安全钳的变形情况。
3.1.2 试验要求：在试验负载作用下，安全钳应能够正常工作，不得发生严重的变形和损坏。
3.2 动力试验3.2.1 试验方法：将安全钳的试验样品按照GB 7588规定的速度和载荷进行试验，记录下安全钳的运行状态和工作性能。
电梯报装报验流程
电梯报装、报检流程办理报装程序：1安装、改造、大修单位在施工前必须到所在地特种设备安全监察机构（安监科）办理告知：1.1.告知书(安装单位盖公章)；1.2.特种设备制造许可证(制造单位盖公章)；1.3.特种设备安装改造维修许可证(安装单位盖公章)；1.4.产品合格证1.5.符合开工条件的证明文件；1.6.施工方案(安装单位盖公章)；1.7.委托书(制造单位和安装单位盖公章)；1.8.安装合同；1.9.电梯无偿保修保养合同；2.0.操作证复印件(四个) :电梯安全管理证、电梯机械安装维修证、电梯电气安装维修证、电焊证(安装单位公章)2.1特种设备（普查）注册登记表注:报装时,操作证需提供原件，以上资料需提供三份（甲方一份，安监科一份，安装公司一份）。
报装程序：2.1电梯安装调试完成后,向当地特检院申请监督检验；2.2受检单位在电梯安全检验合格有效期届满前一个月申报检验，同时缴纳检验费；2.3检验应提交资料：2.3.1电梯报检申请表；2.3.2电梯资料审查表；2.3.3制造资料：1)制造许可证明文件2)整机型式试验合格证或报告书3)产品质量证明文件4)门锁装置型式试验合格证5)限速器型式试验合格证和调试副本6)安全钳型式试验合格证和渐进式安全钳调试副本7)缓冲器型式试验合格证8)含有电子元件的安全电路型式试验合格证9)上行超速保护装置型式试验合格证10)驱动主机型式试验合格证11)控制柜型式试验合格证12)机房或者机器设备间和井道布置图13)电气原理图，包括动力电路和连接电气安全装置的电路14)安装使用维护说明书，包括安装、使用、日常维护保养和应急救援15）厂检报告2.4.1安装资料：1)安装许可证和告知书2)施工方案3)施工现场作业人员持有的特种设备作业人员证4）施工过程记录和自检报告5）安装质量证明文件2.4.3改造、重大维修资料：1)改造或者重大维修的许可证和告知书2)改造或者重大维修的清单以及施工方案3)更换的安全装置和主要部件的型式试验合格证及相关资料4.施工现场作业人员持有的特种设备作业人员证2.4.4使用资料：1)使用登记资料2)安全技术档案3)电梯运行管理规章制度，包括应急措施、救援预案、电梯钥匙管理4)与取得相应资格单位签订的日常维护保养合同5)电梯安全管理人员和作业人员的特种设备作业人员证2.4.5备注：1)制造资料在安装检验申请时提交，如为复印件则必须经电梯整机制造单位加盖公章或者检验合格章；对于进口电梯，则应当加盖国内代理商的公章。
电梯安装土建符合性声明
如有你有帮助，请购买下载，谢谢！电梯安装土建符合性声明（曳引与强制驱动电梯）编号：使用单位施工单位施工单位许可证明文件编号制造单位制造单位许可证明文件编号安装地点产品编号依据电梯机房、井道的布置安全要求，经现场勘测土建工程，结果如下：1 通往机房的通道□符合□不符合2 机房通道门□符合□不符合3 井道顶部空间□符合□不符合4 井道底坑空间□符合□不符合5 楼层间距□符合□不符合6 井道内防护□符合□不符合7 安全距离□符合□不符合8 井道下方可以到达的空间□符合□不符合根据以上勘测结果，该梯土建工程符合TSG T7001-2009《电梯监督检验和定期检验规则——曳引与强制驱动电梯》、GB 7588-2003《电梯制造与安装安全规范》和电梯设计文件的安全要求。
特此声明！勘测：年月日审核：年月日批准：年月日安装单位（公章或检验合格章）电梯安装监督检验申报审查资料目录（曳引与强制驱动电梯）安装地点：电梯产品编号：如有你有帮助，请购买下载，谢谢！资料分类号资料名称数量资料编号备注1. 制造资料1-1 制造许可证明文件份1-2 电梯整机型式试验证书份1-3 产品质量证明文件份1-4安全保护装置和主要部件的型式试验合格证门锁装置份限速器份安全钳份缓冲器份含有电子元件的安全电路份可编程电子安全相关系统份轿厢上行超速保护装置份轿厢意外移动保护装置份驱动主机份控制柜份层门份玻璃轿门份调试证书限速器份渐进式安全钳份1-5 电气原理图动力电路图份连接电气安全装置的电路图份1-6 安装使用维护说明书份2. 安装资料2-1 特种设备安装改造维修告知单、许可证份2-2 施工方案份2-3 施工现场作业人员的特种设备作业人员证份2-4 电梯安装土建符合性声明份其他电梯制造单位委托施工证明份我公司特此声明：提供的上列文件、资料真实有效、与实物完全一致。
施工单位提交人：（施工单位公章或检验专用章）日期：年月日经审查，该公司提供的上列资料(□符合□第项不符合)《电梯监督检验和定期检验规则—曳引与强制驱动电梯》（TSG T7001-2009）要求。
浅谈电梯限速器——安全钳系统及其定期检验方法
173中国设备工程C h i n a P l a n t E n g i n e e r i ng中国设备工程 2021.05 （上）近年来，越来越被重视的问题是电梯限速器。
限速器——安全钳系统作为电梯安全系统不可或缺的一个模块，如何在定期检验中验证其可靠性，是检验工作的重要组成部分。
1 限速器——安全钳系统1.1 限速器种类及其工作原理摆锤式：由于限速器轮在转动时，其摆杆不断地摆动，因此命名为摆锤式限速器。
当轿厢超速时，凸轮转速加快，摆杆惯性力加大，使摆杆的摆动角度增大，首先，触动胶轮超速开关，切断电梯控制电路，使得电梯驱动主机停止运转；如果此时仍未将电梯有效制动，电梯速度继续加快，则使摆杆的棘爪与棘轮上的齿相啮合，限速器轮被迫停止转动，缠绕在其上的限速器绳随即停止运动；此时，轿厢因为惯性继续下行，限速器绳与轿厢之间产生相对运动，限速器绳拉动安全钳拉杆使得安全钳动作，轿厢制停在导轨上。
甩块式：甩块式限速器是利用旋转离心力随着转速加快而加大的原理使限速器动作。
当限速器绳轮转动时，由于离心力的作用导致其中的甩开产生远离回转中心的趋势，一旦速度超过限定值，甩块就会触碰限速器电气开关，切断驱动主机的电源迫使驱动主机停止运转。
如果这还不能使电梯减速制停，电梯轿厢速度继续增加，限速器内的甩块向外摆动到使甩块上的棘爪与制动圆盘内的棘齿啮合，致使限速器绳停止移动，但此时轿厢仍在下降，于是，已被卡紧的限速器绳将安全钳的操纵拉杆提起，带动轿厢两边的安全钳楔块同步动作，将超速下滑的轿厢制停在导轨上。
1.2 安全钳工作原理安全钳由提拉杆、提拉机构、安全钳等组成，一般安装在电梯轿厢底梁或对重的横梁上。
在电梯出现超速坠落现象时，限速器和安全钳开始联动工作，紧急制停电梯轿厢，并将之夹持在电梯导轨上，最终达到防止电梯坠落，确保搭乘人员生命安全的目的。
电梯安全钳与限速器在电梯出现故障时同步开始工作，通过电梯限速器的动作，夹绳钳将限速器绳夹住，之后随着电梯轿厢向下运行。
迅达电梯GED安全钳资料
▲
对于 GED10 / 15 / 20 安全钳装置，限速器绳与连接轴总是在同侧。
K603433C_3 Form. EB1844 201 E96
图.1 标准配置的井道布置图
INVENTIO AG CH-6052 Hergiswil
第 2 页 共 34 页
渐进式安全钳 GED10/15/20
K 603433 C 3 / 0109
比率
GQ / 40
320
< HQ [m]
8
GQ [kg]
450
630
800
11
16
20
1000 25
表.3 应用界限的规定
从底坑开始，应在每 2～3 个固定支架上，打 1 个用于 M8×25 螺栓（质量： 8.8 级）的孔（见图.8）。
图.8 在导轨支架、导轨缘和圆弧板上打孔 如果滑动压导板妨碍了 M8 螺栓的安装，可根据图.9 移开或去除压导板！
第 15 页 共 34 页
渐进式安全钳 GED10/15/20
设计：偏心式
动作形式：渐进式安全钳
• VKN max. = 1.6 m/s • VCA max. = 2.16 m/s • BFK = 导轨工作面厚度 • GKU = 安全钳允许配置的轿厢质量 • 导轨制造方法：A（拉制）或 B（机制）
只有当铭牌上的数据与电梯的数据一致并且安全钳被正确铅封（铅封或使用 彩色材料封），安全钳才能被安装和调试。
交货形式…………………………………………………….. 6
预装配部件……………………………………………………………… 6 标准配置………………………………………………………………… 7 分离配置………………………………………………………………… 8
安全钳安装
保护 注意 事项 测试
《电梯电气系统安装与调试》课程资源
测试
点 击 播 放
—12—
《电梯电气系统安装与 调试》课程资源
北京铁路电气化学校
讲 师：
谢谢
• 施工照明应满足作业要求， 必要时使用手把灯。
• 导轨安装、调试完毕。 • 顶层厅门口无堆积物，有足
够搬运大型部件的通道。
— 5—
安全钳 安装
导航
设备材 料要求
主要 机具 作业 条件 操作 工艺 质量 标准
施工安 全成品
保护 注意 事项 测试
《电梯电气系统安装与调试》课程资源
操作工艺
点 击 播 放
安全钳钳口与导轨顶面间隙不小于 3mm，间隙差值不`大于0.5mm。
— 8—
安全钳 安装
《电梯电气系统安装与调试》课程资源
导航
设备材 料要求
主要 机具
作业 条件
操作 工艺
质量 标准
施工安 全成品
保护
注意 事项
测试
•凡进入井道作业必须使用安全带和佩戴 安全帽。 •吊挂重物进入井道时，作业者必须处在 确保安全的位置。 •轿厢组件应放置于防雨、非潮湿处。 •轿厢组装完毕，应尽快挂好厅门，以免 非工作人员随意出入。
保护
注意 事项
测试
作业条件1/2
• 机房装好门窗，门上加锁。
严禁非作业人员出入，机房 地面无杂物。
• 顶层脚手架拆除掉后，有足 够作业空间。
— 4—
安全钳 安装
《电梯电气系统安装与调试》课程资源
导航
设备材 料要求
主要 机具
作业 条件
操作 工艺
质量 标准
施工安 全成品
