内进流式网板格栅除污机操作与维护说明书
机械格栅除污机安全操作及保养规程
机械格栅除污机安全操作及保养规程机械格栅除污机是一种高效的污水处理设备，能够有效去除废水中的杂质和固体颗粒，同时也具备着方便、易维护等特点。
然而，在使用这种设备的过程中，操作人员必须时刻注重安全，遵守操作规程，才能保证设备运行的有效性和稳定性。
本文将从安全操作和保养两个方面，详细介绍机械格栅除污机的安全操作和保养规程。
安全操作规程环境检查在启动机械格栅除污机之前，必须仔细检查环境是否安全。
检查内容包括：•机械格栅除污机周边环境是否干燥和通风良好；•设备是否处于水平状态；•机械格栅除污机周边是否有杂物和障碍物。
保护措施在使用机械格栅除污机时，必须注意以下保护措施：•操作人员必须戴好安全工具，如手套、口罩等；•禁止操作人员在设备运行时靠近设备；•严禁将手、头和身体放入设备内部；•提供安全防护措施，如警示标示、安全锁等；在操作机械格栅除污机时，必须按照以下流程进行：1.启动电源，检查电线是否连接稳固；2.检查机械格栅除污机的进料管道是否顺畅，不得有任何堵塞；3.启动机械格栅除污机，确认设备运转正常；4.加入废水，进行处理。
操作细节在操作机械格栅除污机时，还需要注意以下细节：1.操作人员必须随时注意设备的运行状态；2.如有异常情况，必须及时停机检修；3.严禁将非废水混入废水中；4.确保废水处理得到充分的净化。
保养规程为了确保机械格栅除污机的有效运行，操作人员需要对设备进行定期的保养和维护。
以下是机械格栅除污机的保养规程：每天保养1.定期清理设备上的沉淀物和阻塞物；2.检查设备各个部件是否正常运行；3.确认设备运行正常。
1.检查电线是否有松动现象；2.清理设备内部的物质沉积和结垢；3.抽取样品进行水质分析。
每月保养1.检查设备的螺丝、轴、轮等部件是否存在松动；2.检查水泵、滤网等部件的紧密程度；3.查看设备各个部件的磨损和损坏情况。
年度保养每年必须对机械格栅除污机进行彻底的保养和检修，内容包括：1.拆解设备的各个部件进行清洗和更换；2.更换设备的滤网、轴承、轴等配件；3.检查设备的电缆和电源设施是否存在安全隐患。
污水处理格栅机操作规程
污水处理格栅机及集水池操作规程格栅机开机前的准备工作，首先要检查格栅机池栅渣情况，确保无大的污物，杂物。
其次检查格栅机电机情况。
然后检查格栅机电源控制柜是否送电，将格栅机调至所需状态。
一切正常后方可开机。
第一、格栅机手动控制将格栅机运行控制转换开关调至“手动”状态。
打开系统进入手动启动状态,然后启动各设备启动按钮。
做好开机记录。
第二、格栅机自动控制将操作面板上各设备旋钮指向自动，自动控制系统中各设备进入启动状态。
做好开机记录。
第三、格栅机停机操作系统正常手动/自动运行时，只须将按停止按钮（格栅机在自动挡时如需停止运行，则需切换到手动挡），则系统停止运行；第四、格栅机紧急停机情况1、当格栅机的齿耙上有大的硬物卡住时。
2、电机或其它电气设备有冒烟或火花现象，来不及正常停机或正常停机停不下来时。
3、做好停机后的运行记录，并及时向上级汇报。
4、格栅机在遇到上面几种情况时应在现场控制箱上按“紧急停机”按钮，使格栅机停止运行。
第五、污水处理机械格栅机维护及保养1、每年进行一次常规检修（抽干水），检查所有镙栓是否拧紧。
2、油漆损坏处必须立即修补，水下损坏在年度检修时漆好。
3、格栅每年也需进行一次防腐老化检查，各不锈钢的连接表面在重新装配时应涂密封胶绝缘以防缝隙腐蚀。
4、一般每三个月检查一次滚轮及铰链处，若铰接处有故障，不能灵活转动，将导致松绳装置无法关闭。
5、为避免格栅及其滑板表面受损，每三个月检查齿耙尖与滑板间隙（一般为5mm），此间隙可通过调整间距滚轮来保证。
6、所有无触电接近开关，每年检测一次，发现损坏及时更换。
7、显示灯测试和开关的检查每三个月一次。
附件：格栅机日常运行记录表格栅机及集水池日常运行记录表日期：年月日天气：记录人：班次：说明：设备运行情况及排水指标情况，正常，请在对应的空格内打“√”，不正常，请在对应的空格内打“×”，未操作打“︱”。
同时在设备维修情况及交接班情况栏内予以文字说明。

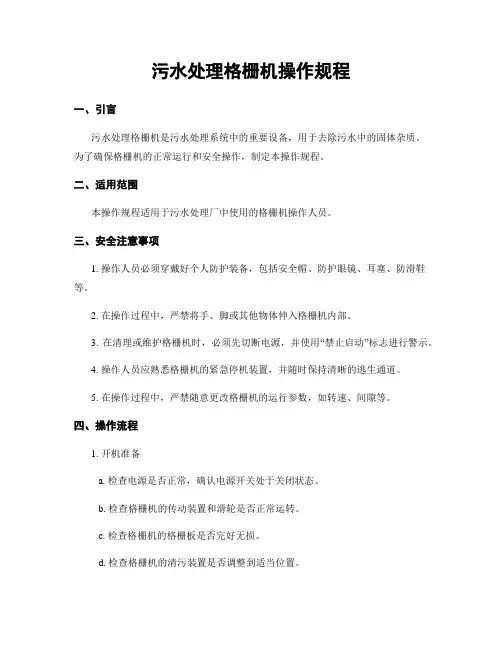

污水处理格栅机操作规程
污水处理格栅机操作规程一、引言污水处理格栅机是污水处理系统中的重要设备，用于去除污水中的固体杂质。
为了确保格栅机的正常运行和安全操作，制定本操作规程。
二、适用范围本操作规程适用于污水处理厂中使用的格栅机操作人员。
三、安全注意事项1. 操作人员必须穿戴好个人防护装备，包括安全帽、防护眼镜、耳塞、防滑鞋等。
2. 在操作过程中，严禁将手、脚或其他物体伸入格栅机内部。
3. 在清理或维护格栅机时，必须先切断电源，并使用“禁止启动”标志进行警示。
4. 操作人员应熟悉格栅机的紧急停机装置，并随时保持清晰的逃生通道。
5. 在操作过程中，严禁随意更改格栅机的运行参数，如转速、间隙等。
四、操作流程1. 开机准备a. 检查电源是否正常，确认电源开关处于关闭状态。
b. 检查格栅机的传动装置和滑轮是否正常运转。
c. 检查格栅机的格栅板是否完好无损。
d. 检查格栅机的清污装置是否调整到适当位置。
2. 启动格栅机a. 按照操作面板上的启动按钮启动格栅机。
b. 观察格栅机的运行情况，确认无异常后，进入下一步操作。
3. 监控运行状态a. 观察格栅机的转速是否正常，如有异常应及时停机检修。
b. 注意观察格栅板的运行情况，如有堵塞或其他异常应及时处理。
c. 定期检查格栅机的传动装置和滑轮，确保其正常运转。
4. 清理固体杂质a. 在操作过程中，如发现格栅板上有固体杂质堆积，应及时停机清理。
b. 使用专用工具或手动清理固体杂质，注意不要损坏格栅板。
c. 清理完毕后，重新启动格栅机，确保其正常运行。
5. 停机与维护a. 在停机前，先切断电源，并使用“禁止启动”标志进行警示。
b. 定期对格栅机进行维护，包括清洗传动装置、润滑滑轮等。
c. 如发现格栅机有异常情况，应及时联系维修人员进行检修。
五、故障处理1. 常见故障及处理方法：a. 格栅机转速异常：停机检查传动装置是否损坏，如有问题及时更换或修复。
b. 格栅板堵塞：停机清理固体杂质，确保格栅板畅通。
污水处理格栅机操作规程
污水处理格栅机操作规程一、引言污水处理格栅机是污水处理系统中的重要设备，用于过滤和去除污水中的固体杂质。
为了确保格栅机的正常运行和安全操作，制定本操作规程。
二、设备概述1. 污水处理格栅机是一种机械过滤设备，主要由格栅架、格栅板、链条传动装置、清污装置等组成。
2. 格栅板通常采用坚固耐用的不锈钢材料制成，具有良好的过滤效果和抗腐蚀性能。
3. 格栅机的传动装置采用链条传动，确保格栅板能够平稳运行。
三、操作准备1. 操作人员应穿戴好劳动防护用品，包括安全帽、防护眼镜、防护手套和防滑鞋等。
2. 检查格栅机的电气系统是否正常，确保电源接地良好。
3. 检查格栅板是否完好无损，如有损坏应及时更换。
4. 检查链条传动装置的润滑情况，如有需要，应添加适量润滑油。
四、操作步骤1. 打开格栅机电源开关，确保电机正常运行。
2. 检查格栅板的运行情况，如发现异常，应立即停机检修。
3. 根据污水处理系统的要求，调整格栅板的倾角和间距，以提高过滤效果。
4. 定期检查格栅板上的固体杂质堆积情况，如有需要，使用清污装置清理。
5. 定期检查链条传动装置的紧固情况，如有松动应及时拧紧。
6. 格栅机运行过程中，操作人员应随时注意观察，如发现异常情况应及时停机处理。
五、安全注意事项1. 操作人员应严格按照操作规程进行操作，不得擅自改变格栅机的运行参数。
2. 操作人员应保持机器周围的清洁和整洁，防止杂物进入格栅机内部。
3. 操作人员在操作过程中应注意自身安全，不得将手部或其他物体靠近运行中的格栅板。
4. 发现任何异常情况，应立即停机处理，并及时上报相关人员。
六、维护保养1. 格栅机的维护保养工作应定期进行，包括清洗格栅板、润滑链条传动装置等。
2. 格栅板的清洗应使用清水冲洗，不得使用腐蚀性强的化学品。
3. 润滑链条传动装置时，应选择适合的润滑油，并按要求添加。
4. 定期检查格栅机的电气系统，确保电气设备正常工作。
七、故障排除1. 格栅机出现故障时，操作人员应立即停机，并进行故障排查。
格栅除污机使用说明
GH系列格栅除污机使用说明书（使用前请仔细阅读本说明书）靖江晟禾水处理设备制造有限公司已通过ISO9001质量体系认证企业简介靖江晟禾水处理设备制造有限公司是集科研、设计、制造经营为一体，专业生产制造环保设备、阀门和水泵等三大系列五十多个品种的水工产品。
公司与多所院校合作组建了水工产品产、学、研联合体。
目前已拥有多项专利，企业具备了在市场竞争中的综合实力。
公司现有员工98人，各类专业技术人员38人，其中高级工程师4人、工程师26人，特殊岗位、专业岗位、关键设备操作人员经培训全部合格。
公司现设阀门、环保、总装等车间和生产、技术、质保、商务、财务，公司办公室等职能部门。
拥有固定资产800多万元。
年生产能力2500多台（套）。
年产值6200多万元，资信等级荣获“AAA”称号。
公司建立了完善的质量管理体系，通过ISO9001质量体系认证；产品检测手段齐全，完好；计量管理、质量检验机构分别获得合格确认证书；产品采用国际标准或国际先进标准；“晟禾”牌SHD系列免维护柔性单向阀及“晟禾”牌SHP系列破碎机产品领取了《全国工业产品生产许可证》；产品经质量技术监督部门抽（检）测全部合格，并被授予“质量信得过企业”称号；产品畅销于环保、市政建设、化工、能源、轻工、纺织、印染、制革、造纸等行业。
深受顾客一致好评和青睐。
“持续改进，坚持创新、晟禾品质争一流，强化管理、真诚服务、相伴顾客铸辉煌。
”是我们“晟禾”人始终奉行的质量方针。
“顾客的满意”是我们“晟禾”人永恒的追求。
前言安装、运行前应认真阅读本说明书。
回转式格栅除污机电机外壳应接地，其电阻值符合国家电器规程。
本设备应由技术熟练人员进行安装和操作运行，制造厂家不承担由非专业人员参与而发生事故的责任，如有疑问请立即与本公司联系。
检修时必须断开电源。
用途本机型适用于污水处理厂、自来水厂、雨水泵站等进水渠道（井），拦截水中的漂浮物，保证水泵和后续工作正常运行，是先进的拦污设备。
格栅除污机使用说明
格栅除污机使用说明一、产品概述二、使用前准备1.确保格栅除污机的各个部件完好无损，无松动现象。
2.确保电源供应稳定，地线连接可靠。
3.检查格栅清洗机具备所需的清洗剂和工具。
三、操作步骤1. 将格栅除污机放置在离格栅边缘50cm的距离处，并确保安全锁住。
2.打开电源开关，格栅除污机即进入待机状态。
3.打开进料阀，待进料管道内有一定压力后，缓慢打开出料阀，将污水通入格栅。
4.将清洗剂按照所需比例倒入清洗剂箱中，并打开清洗剂泵电源开关。
5.根据实际情况，选择合适的清洗剂浓度和清洗时间，调整清洗剂浓度调节器和清洗时间调节器。
6.打开清洗剂泵电源开关，使清洗剂从泵中流出，通过喷洒管喷洒到目标区域。
7.根据清洗区域进行对应的工作，例如使用刷子进行刷洗、使用水枪进行冲洗等。
8.清洗结束后，关闭清洗剂泵电源开关，并将喷洒管倒至底部排出清洗剂残留。
9.关闭进料阀和出料阀，将格栅除污机从原位移到下一个工作区域。
四、注意事项1.在使用格栅除污机前，务必熟悉并遵守相关安全操作规程。
2.在操作过程中，必须正确佩戴防护装备，如手套、护目镜等，以免造成伤害。
4.清洗剂浓度的调整应慎重进行，避免使用过量或过低的浓度。
5.清洗剂泵电源开关在清洗结束后应及时关闭，避免长时间工作造成设备损坏。
6.在进行清洗作业时，应注意不要将清洗剂喷溅到周围设备或人员上。
7.清洗结束后，及时将喷洒管内的清洗剂倒掉，并进行清洗和消毒。
8.格栅除污机的移动过程中，应谨慎操作，确保不会碰到其他设备或造成任何损坏。
五、维护保养1.格栅除污机在使用后应进行清洗，去除污垢和残留的清洗剂。
2.定期检查和更换清洗剂泵、喷洒管等易损件，确保其正常工作。
3.定期清理格栅除污机的进料管道和出料管道，防止堵塞发生。
4.格栅除污机长时间不用时，应进行防尘工作，避免灰尘、水汽等物质进入内部。
六、故障排除1.若格栅除污机不能正常启动，首先检查电源是否正常连接，排除电源问题。
2.若格栅清洗效果不理想，可适当增加清洗剂浓度或清洗时间。
内进流式网板格栅除污机操作与维护说明书
GNW2000 内进流式网板格栅除污机操作与维护说明警告:1.开机前必须打开冲洗管路上的所有手动阀门,并在格栅机运转时保持全开状态！！2、手动模式时,中压泵开启前,必须先打开中压泵阀(电磁阀)。
3.格栅系统必须置于中控室监控状态下工作,故障停机时可及时恢复。
1、主要用途与适用范围GNW型内进流式网板格栅除污机,就是一种将拦污与除污结合于一体的高效细格栅除污设备。
适用于大、中、小型泵站作为精细格栅,拦截、清除水中的漂浮物,如:杂草、纸片、烟头、瓜子、纤维、毛发等,该机型具有很高的污物捕获率,可保证后续处理工艺的有效实施。
2.主要结构及特点内进流式网板格栅除污机主要由驱动装置、机架、牵引链条、带提升阶梯的网板、冲洗系统及电控系统等主要部件组成。
驱动电机安装在机架正向的主轴上,两侧网板在传动链条的带动下,自下而上将其长度范围内截留的污物向上提取,抵达上部时,通过链轮的转向功能,在顶置的冲洗装置的冲洗水作用下,自动完成卸污工作,渣水排入两侧网板之间的集渣槽后自流排出机外。
内进流式网板格栅除污机的驱动装置位于机架上部, 为进口品牌SEW 轴装式减速机。
在机架前后二侧设置了螺旋式调节装置,调整传动链条紧松。
内进流式网板格栅除污机的机架为不锈钢板材与型钢组装、焊接成的一整体式长方体刚性结构。
机架下部迎水端开有一个进水洞口,机架的前后壁板上设有导轨,其上部还设有一内部集渣槽,并延伸至机外。
机架安装于格栅井的中央,机架的两侧与格栅井之间的间隙为格栅滤后出水的通道。
在机架的迎水端两侧布置了导流挡板,其在导流的同时,可防止漂浮垃圾通过。
传动用的牵引链轮及导向装置,分别置于机架两侧的上部与下部。
阶梯式网板采用ASTM304不锈钢制造,网面为规则排列的小孔,具有过水与截污的功能,台阶面能截留较大的污物。
内进流式网板格栅除污机设有可靠的网板冲洗系统,中压冲洗系统与格栅同时起停,有效去除网板截留的绝大部分污物。
高压冲洗系统去除一些难以去除的污物,确保网孔再生。
内进流式网板格栅除污机操作与维护说明书
内进流式网板格栅除污机操作与维护说明书GNW2000 内进流式网板格栅除污机操作与维护说明警告：1．开机前必须打开冲洗管路上的所有手动阀门，并在格栅机运转时保持全开状态！！2.手动模式时，中压泵开启前，必须先打开中压泵阀（电磁阀）。
3．格栅系统必须置于中控室监控状态下工作，故障停机时可及时恢复。
1.主要用途与适用范围GNW型内进流式网板格栅除污机，是一种将拦污和除污结合于一体的高效细格栅除污设备。
适用于大、中、小型泵站作为精细格栅，拦截、清除水中的漂浮物，如：杂草、纸片、烟头、瓜子、纤维、毛发等，该机型具有很高的污物捕获率，可保证后续处理工艺的有效实施。
2.主要结构及特点内进流式网板格栅除污机主要由驱动装置、机架、牵引链条、带提升阶梯的网板、冲洗系统及电控系统等主要部件组成。
驱动电机安装在机架正向的主轴上，两侧网板在传动链条的带动下，自下而上将其长度范围内截留的污物向上提取，抵达上部时，通过链轮的转向功能，在顶置的冲洗装置的冲洗水作用下，自动完成卸污工作，渣水排入两侧网板之间的集渣槽后自流排出机外。
内进流式网板格栅除污机的驱动装置位于机架上部，为进口品牌SEW轴装式减速机。
在机架前后二侧设置了螺旋式调节装置，调整传动链条紧松。
内进流式网板格栅除污机的机架为不锈钢板材与型钢组装、焊接成的一整体式长方体刚性结构。
机架下部迎水端开有一个进水洞口，机架的前后壁板上设有导轨，其上部还设有一内部集渣槽，并延伸至机外。
机架安装于格栅井的中央，机架的两侧与格栅井之间的间隙为格栅滤后出水的通道。
在机架的迎水端两侧布置了导流挡板，其在导流的同时，可防止漂浮垃圾通过。
传动用的牵引链轮及导向装置，分别置于机架两侧的上部和下部。
阶梯式网板采用ASTM304不锈钢制造，网面为规则排列的小孔，具有过水与截污的功能，台阶面能截留较大的污物。
内进流式网板格栅除污机设有可靠的网板冲洗系统，中压冲洗系统与格栅同时起停，有效去除网板截留的绝大部分污物。
内进流网板细格栅的性能特点与日常维护
内进流网板细格栅的性能特点与日常维护1. 简介内进流网板细格栅是一种常见的处理废水的设备，常用于工业生产中的废水处理、城市污水处理等领域。
它的作用是通过分别、过滤等作用，将废水中的固体颗粒、悬浮物等杂质分别出来，从而净化水质，达到排放标准。
本文将介绍内进流网板细格栅的性能特点以及日常维护。
2. 性能特点2.1 分别效果好内进流网板细格栅在分别效果上有着较好的表现。
它能够将废水中的大颗粒、小颗粒、纤维等物质有效分别出来，达到净化水质、去除污染的效果。
2.2 适用范围广内进流网板细格栅适用于各种种类的废水处理，包括工业生产中的废水处理、城市污水处理、食品生产中的废水处理等。
它能够适应不同废水的处理需求，具有较大的应用场景。
2.3 维护便利内进流网板细格栅的维护特别便利。
它不倚靠于除污器清洗等多而杂的设备，只需要定期清理筛网即可。
同时，内进流网板细格栅的清洗比较简单，几乎不需要使用化学药剂。
这些优点使得内进流网板细格栅在维护方面更加省时省力。
2.4 设备牢靠内进流网板细格栅的设备结构简单、牢靠性高。
它的筛网接受不锈钢制成，耐腐蚀、耐磨，保证使用寿命。
同时，该设备接受重力自清洗原理，无需外力驱动，能够有效降低设备故障率。
3. 日常维护3.1 定期清洗筛网内进流网板细格栅的筛网是关键部件，需要定期清洗。
一般建议每隔一周或两周清洗一次，假如废水含有大颗粒物质，则需要更加频繁清洗。
清洗时需要关闭水门，将筛网取出，用水管或者刷子除去上面的污垢，清洗干净后再放回设备内。
3.2 检查设备运行状态每次清洗完筛网后，需要检查设备的运行状态。
特别是在长时间停止使用后，需要先进行检查，确保设备无故障后再开启。
检查项目包括设备运转是否平稳、轴承是否正常、连接件是否紧固等。
3.3 防备冻结若在寒冷的地区使用内进流网板细格栅，需要注意防冻。
在冬季，可以接受加热棒等设备加热内进流网板细格栅，防止器件受损或损坏。
3.4 定期更换易损件内进流网板细格栅常用的易损件紧要包括轴承、密封件等，这些易损件需要定期更换以保证设备的正常运转。
格栅除污机安全操作保养规程
格栅除污机安全操作保养规程随着城市化进程的加快，在城市建设中，各种污水处理设备得到了广泛应用。
作为最基础的预处理设备，格栅除污机因其简单透明、操作便捷、不易损坏等特点，已成为大多数城市污水处理厂数控装置的不可或缺的部分。
本文将详细介绍格栅除污机的安全操作与保养规程，以确保其长期稳定运行。
一、安全操作规程1.穿戴安全防护用品在进行格栅除污机的操作操作时，为确保个人安全，必须先穿戴相关的安全防护用品，包括头盔、安全鞋、手套、防护服等。
在高温或低温环境下工作的人员，还需要佩戴相应的防暑降温用品。
2.禁止随手触摸设备除了需要进行操作以外，每个人都必须远离机器，以免造成危险。
在机器进入工作状态时，不得随便触摸或移动其任何部分。
如需要对设备进行检查或维护，请先停机并切断电源。
3.严格遵守电气安全规定在使用电器设备时，必须保证接地良好和电线整洁无损，严禁使用老旧电线、表面有裂缝或电气绝缘性能不良的电工器材。
在开机前，还需检查电源开关、插座、电线接口是否牢固可靠。
开机后，不得用潮手接触电表电缆，以免触电。
4.注意格栅除污机的使用环境对于格栅除污机所用的使用环境，应符合其使用说明书的要求，并在其周围标明警示标志。
在公共场所及其周边环境中不得存放有爆炸性质的物品，使用石材、瓦砾等硬质材料进行地面整平，避免出现凹凸不平、泥泞的地面。
5.设备、电气维护必须由专业人员进行在格栅除污机的设备维护与电气维修时，必须由经过培训并具备相应证书的专业人员进行。
在进行维修操作时，必须切断电源，拆卸配件时要按序拆卸、按序装配，不得强行拆卸或装配，不得将系统的管道未开放，以防止发生压力降低和漏水等不可控的事故。
6.保持设备清洁保持设备清洁是保证機器長时间正常运于的关键。
在使用中随时注意格栅除污机的清洁工作，避免污垢和杂物进入设备内部影响其正常运行。
同时，格栅除污节数控装置的清洁也是很重要的，以免在使用过程中受到污染、腐蚀等现象的影响，从而减少设备的使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GNW2000 内进流式网板格栅除污机操作与维护说明
警告：1．开机前必须打开冲洗管路上的所有手动阀门，并在格栅机运转时保持全开状态！！
2.手动模式时，中压泵开启前，必须先打开中压泵阀（电磁阀）。
3．格栅系统必须置于中控室监控状态下工作，故障停机时可及时恢
复。
1.主要用途与适用范围
GNW型内进流式网板格栅除污机，是一种将拦污和除污结合于一体的高效细格栅除污设备。
适用于大、中、小型泵站作为精细格栅，拦截、清除水中的漂浮物，如：杂草、纸片、烟头、瓜子、纤维、毛发等，该机型具有很高的污物捕获率，可保证后续处理工艺的有效实施。
2.主要结构及特点
内进流式网板格栅除污机主要由驱动装置、机架、牵引链条、带提升阶梯的网板、冲洗系统及电控系统等主要部件组成。
驱动电机安装在机架正向的主轴上，两侧网板在传动链条的带动下，自下而上将其长度范围内截留的污物向上提取，抵达上部时，通过链轮的转向功能，在顶置的冲洗装置的冲洗水作用下，自动完成卸污工作，渣水排入两侧网板之间的集渣槽后自流排出机外。
内进流式网板格栅除污机的驱动装置位于机架上部，为进口品牌SEW轴装式减速机。
在机架前后二侧设置了螺旋式调节装置，调整传动链条紧松。
内进流式网板格栅除污机的机架为不锈钢板材与型钢组装、焊接成的一整体式长方体刚性结构。
机架下部迎水端开有一个进水洞口，机架的前后壁板上设有导轨，其上部还设有一内部集渣槽，并延伸至机外。
机架安装于格栅井的中央，机架的两侧与格栅井之间的间隙为格栅滤后出水的通道。
在机架的迎水端两侧布置了导流挡板，其在导流的同时，可防止漂浮垃圾通过。
传动用的牵引链轮及导向装置，分别置于机架两侧的上部和下部。
阶梯式网板采用ASTM304不锈钢制造，网面为规则排列的小孔，具有过水与截污的功能，台阶面能截留较大的污物。
内进流式网板格栅除污机设有可靠的网板冲洗系统，中压冲洗系统与格栅同时起停，有效去除网板截留的绝大部分污物。
高压冲洗系统去除一些难以去除的污物，确保网孔再生。
主要技术参数
设备名称内进流式网板格栅除污机
设备型号GNW2000
井宽2100mm
井深2400mm
栅前水深1250mm
网板长度2000mm
安装角度90°
过水孔径3mm
过水量50000m3/d
最大过栅水位差300 mm
电机减速机SEW
提升电机功率 1.1Kw
中压泵功率11Kw
高压泵功率7.5Kw
耗水量约200m3/d（根据实际开停比变化）
3.电控
3.1 3台格栅的电气系统设置在1台电气控制柜内，该电气控制柜内包括了对高排水型压榨机及中、高压冲洗水泵的控制，并可对其进行单独或联动控制。
联动控制时，格栅除污机与高排水螺旋压榨机及冲洗水泵可同时启停；除污机的电气控制具有手动、自动、手动自动切换、急停、切断、报警等功能。
手动用于除污机的现场短时间控制运行。
本机在自动状态下运行时，，通过触摸屏在0～24小时内设定除污机的‘开—停’工作周期，当格栅机处于停止时间周期时，如果栅前水位超过设定值，格栅机自动启动运行。
内进流式网板式格栅除污机的电气控制柜留有供远方集中(PLC)控制的接口。
内进流式网板式格栅除污机在无人看管的情况下，将操作旋钮旋至自动位，除污机将在指定的工作方式下自动运行。
3.2 1号/2号/3号格栅机操作说明
3.2.1 本机操作人员应熟悉本机性能，掌握操作、维护、保养本机的方
法。
3.2.2 柜内合上电源主开关及1、2、3号格栅及其系统设备电机断路器，内门上打开变压器开关，电源指示灯（220V指示）、（24V指示）亮。
3.2.3 柜门上有3位选择开关，一种可以实现远控与就地选择，另一种可以实现手动和自动选择。
当选择开关拨至手动位时可通过触摸屏上按钮对各电机手动控制；选择开关拨至自动位时系统按设定的开停时间交替运转。
按钮台下部设置了应急控制开关。
当PLC系统故障时，将选择开关置于应急位置，打开相应格栅开关，系统在时间继电器控制下强制自动运行。
关于高压泵设置的警告：
手动模式时，高压泵严禁设于常开位置！
自动模式时：单次工作时间可设定为4-5分钟，间隔一般不小于4小时！
3.3 故障
3.3.1格栅主电机或水泵电机发生过载，系统将自动停机。
电机过载时，故障指示灯亮，触摸屏上有相应故障的显示。
一旦发生冲洗水断供，冲洗系统即停止工作，并发出缺水报警信号，相关人员应及时处理，避免污水外溢。
3.3.2柜门设有急停按钮（SB0），在发生异常故障时，按下（SB0）整个系统停止运行，在确认正常后可旋动该按钮使其复位。
4. 维护和检修
4.1 格栅周围应保持清洁,每天至少检查和清理一次。
严禁将木块、木板
及其他杂物投入格栅前池！
4.2 经常检查减速机油封是否漏油，损坏的油封应及时更换。
油位不足应及时加油并定期更换。
减速器应保证润滑,按SEW随机说明书进行维护保养。
高压泵工作30h必须更换首次润滑油，以后每工作100h更换润滑油，油品为46号优质抗磨液压油，加至油标中位。
警告：换油前必须先切断高压泵电动机断路器QF5/QF10。
4.3 机架壁上的四个轴承必须定期润滑，油品为锂基润滑脂。
每隔30天注入一次。
另外，压榨机尾部轴承座上的油杯中每隔30天注入一次。
4.4定期清洗管道过滤器滤网，一般当过滤器后压力表表压低于0.6Mpa 时停机清洗过滤器滤网，保证冲洗系统的工作效果。
警告：清洗工作结束，开机前必须打开关闭的阀门！
4.5本机应避免长期停机，保证设备各部处于良好工作状态。
应故停机超过7天时，必须排尽污水，格栅不得长期浸泡在不流动的污水中。
4.6电气维修应由专业人员进行，维修时应切断电源。
5设备运转简易观察方法
5.1栅前：观察进水洞口处滤网，左侧为上行滤网，网面有较多垃圾。
右侧为下行滤网，网面应干净无渣。
5.2栅后：观察栅后两侧出水渠中的水流流动情形，格栅运转时，水流翻滚，流速大。
停止时，出水量渐减，流速降低，栅后液面渐趋平稳。
5.3观察格栅机运转一个周期，有无异常声响，倾听中压冲洗时发出的冲
击声是否响亮有力。
5.4观察压榨机运转时有无异常声响，出渣量、排水量是否正常。
