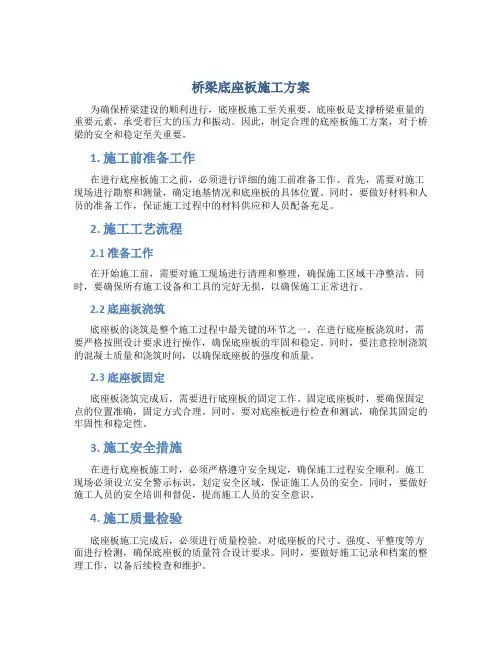

桥梁底座板施工方案
桥梁底座板施工方案为确保桥梁建设的顺利进行，底座板施工至关重要。
底座板是支撑桥梁重量的重要元素，承受着巨大的压力和振动。
因此，制定合理的底座板施工方案，对于桥梁的安全和稳定至关重要。
1. 施工前准备工作在进行底座板施工之前，必须进行详细的施工前准备工作。
首先，需要对施工现场进行勘察和测量，确定地基情况和底座板的具体位置。
同时，要做好材料和人员的准备工作，保证施工过程中的材料供应和人员配备充足。
2. 施工工艺流程2.1 准备工作在开始施工前，需要对施工现场进行清理和整理，确保施工区域干净整洁。
同时，要确保所有施工设备和工具的完好无损，以确保施工正常进行。
2.2 底座板浇筑底座板的浇筑是整个施工过程中最关键的环节之一。
在进行底座板浇筑时，需要严格按照设计要求进行操作，确保底座板的牢固和稳定。
同时，要注意控制浇筑的混凝土质量和浇筑时间，以确保底座板的强度和质量。
2.3 底座板固定底座板浇筑完成后，需要进行底座板的固定工作。
固定底座板时，要确保固定点的位置准确，固定方式合理。
同时，要对底座板进行检查和测试，确保其固定的牢固性和稳定性。
3. 施工安全措施在进行底座板施工时，必须严格遵守安全规定，确保施工过程安全顺利。
施工现场必须设立安全警示标识，划定安全区域，保证施工人员的安全。
同时，要做好施工人员的安全培训和督促，提高施工人员的安全意识。
4. 施工质量检验底座板施工完成后，必须进行质量检验。
对底座板的尺寸、强度、平整度等方面进行检测，确保底座板的质量符合设计要求。
同时，要做好施工记录和档案的整理工作，以备后续检查和维护。
总而言之，桥梁底座板施工是桥梁建设过程中至关重要的一环，只有制定科学合理的施工方案，严格执行施工流程，确保施工质量和安全，才能保证桥梁的安全稳定使用。
桥梁底座板施工方案
目录底座与凸型挡台施工专项方案 01、编制依据 02、编制范围 03、工程概况及主要工程量 04、施工工艺及施工方法 (1)4.1 底座板施工工艺流程图 (1)4.2主要施工方法和质量控制要点 (1)5、质量要求及验收标准 (6)5.1 质量要求 (6)5.2 验收标准 (6)6、劳动力组织及设备配备 (8)6.1 劳动力组织 (8)6.2 主要机械设备 (9)7、工期计划及保证措施 (10)8、安全防护措施 (11)9、环境保护措施 (11)底座与凸型挡台施工专项方案1、编制依据1、《高速铁路轨道工程施工质量验收标准》（TB10754-2010）。
2、《高速铁路轨道工程施工技术指南》（铁建设［2010］241号）。
3、《铁路混凝土工程施工技术验收标准》（TB10424-2010）。
4、《桥梁地段CRTSⅠ型板式无砟轨道通用设计图》宁安施图（轨）-6。
2、编制范围本施工方案适用于宁安铁路NASZ-4标，扁担河特大桥范围内桥上CRTS Ⅰ型板式无砟轨道底座板与凸型挡台施工。
3、工程概况及主要工程量扁担河特大桥全长13593.735m，其中包括24.6m长简支梁19孔，32.6m 长简支梁398孔，（18+24+18）m连续钢构梁1处。
桥上底座板为C40钢筋混凝土结构，宽度2.80m，直线地段平均高度201mm，曲线地段根据超高设计情况计算确定。
本桥最大超高75mm。
主要工程数量如下表：表1 跨向山专用线特大桥主要工程量数量表序号项目单位数量备注1钢筋网片片116122C40混凝土160453HRB335钢t508.764、施工工艺及施工方法4.1 底座板施工工艺流程图底座板施工工艺流程图4.2主要施工方法和质量控制要点4.2.1施工准备1、施工前熟悉相关设计文件，图纸并复核。
2、路基、桥梁、过渡段应有工程质量检验合格资料，下部施工单位提供有关的沉降变形观测资料及评估报告。
3、轨道板底座应在CPⅢ控制网建立之后开始施工放样，并准备施工中相关测量资料。
桥梁施工模板工程施工方案
桥梁施工模板工程施工方案1.1 项目名称：XX桥梁施工工程1.2 项目地点：XX市XX区XX街道1.3 项目建设单位：XX市市政建设局1.4 施工单位：XX建筑工程有限公司1.5 工程概况：本工程是一座XX型桥梁，全长XX米，总宽XX米，桥梁主体结构采用XX构造。
工程涉及桥墩、桥台、梁体、盖梁等施工内容。
二、工程施工方案2.1 施工组织方案本工程施工组织分为预备工序、基础工序、主体结构施工工序、桥面铺装工序、收尾工序等几个施工阶段。
在施工前，将进行全面的现场勘测和设计方案评审，制定详细的施工计划和工序安排，确保施工过程安全有序进行。
2.2 施工标准本工程施工按照国家相关标准和规范进行，确保质量和安全。
所有施工人员必须具备相关证书和经验，并严格遵守施工规范和程序要求。
2.3 安全管理安全是施工的首要任务，施工单位要加强施工安全管理，确保施工过程中的安全。
制定详细的安全方案和应急预案，建立安全教育和培训制度，保障施工人员的安全。
2.4 质量管理质量是工程的生命，施工单位要严格按照设计图纸和规范要求进行施工，保证工程质量。
建立质量管理体系，实施全过程质量控制，确保工程质量符合规范要求。
2.5 环境保护施工单位要尽量减少对环境的影响，遵守环保法规和规定，建立环保意识，采取有效的环保措施，确保施工过程对环境的影响降到最低。
2.6 施工进度施工单位要制定详细的施工计划和进度表，合理安排工序和人力资源，确保工程按时完成。
在施工过程中，及时调整施工计划，解决施工中遇到的问题，保证施工进度。
2.7 施工费用施工单位要合理控制施工费用，做到节约用材、合理安排人力资源和设备，减少浪费，确保施工质量的同时控制施工成本。
2.8 施工技术施工单位要采用先进的施工技术和方法，充分发挥技术人员的专业能力，确保施工质量和效率。
在施工过程中，及时总结经验，解决问题，提高施工水平。
2.9 完工验收施工单位要做好完工验收工作，根据规范要求进行验收，确保工程质量符合规范要求。

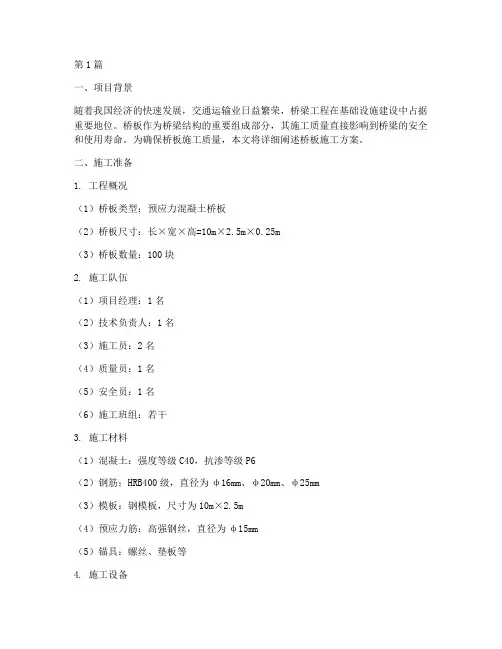

桥板施工方案(3篇)
第1篇一、项目背景随着我国经济的快速发展，交通运输业日益繁荣，桥梁工程在基础设施建设中占据重要地位。
桥板作为桥梁结构的重要组成部分，其施工质量直接影响到桥梁的安全和使用寿命。
为确保桥板施工质量，本文将详细阐述桥板施工方案。
二、施工准备1. 工程概况（1）桥板类型：预应力混凝土桥板（2）桥板尺寸：长×宽×高=10m×2.5m×0.25m（3）桥板数量：100块2. 施工队伍（1）项目经理：1名（2）技术负责人：1名（3）施工员：2名（4）质量员：1名（5）安全员：1名（6）施工班组：若干3. 施工材料（1）混凝土：强度等级C40，抗渗等级P6（2）钢筋：HRB400级，直径为φ16mm、φ20mm、φ25mm（3）模板：钢模板，尺寸为10m×2.5m（4）预应力筋：高强钢丝，直径为φ15mm（5）锚具：螺丝、垫板等4. 施工设备（1）混凝土搅拌车（2）混凝土泵车（3）振捣器（4）钢筋绑扎机（5）切割机（6）焊接机（7）水平仪（8）卷尺三、施工工艺1. 施工流程（1）场地平整（2）模板安装（3）钢筋绑扎（4）混凝土浇筑（5）预应力筋张拉（6）混凝土养护（7）模板拆除（8）桥板验收2. 施工工艺（1）场地平整在施工前，对桥板施工区域进行平整，确保地面坚实、平整，满足施工要求。
（2）模板安装模板采用钢模板，按照桥板尺寸进行制作。
模板安装时，应确保模板平整、垂直，误差控制在规定范围内。
（3）钢筋绑扎钢筋绑扎前，应检查钢筋尺寸、质量是否符合要求。
绑扎时，按照设计图纸要求，将钢筋按照顺序绑扎在一起，确保钢筋间距、位置准确。
（4）混凝土浇筑混凝土浇筑前，应对模板、钢筋进行检查，确保无误。
混凝土采用搅拌车运输，泵车进行浇筑。
浇筑过程中，应确保混凝土密实，无空洞。
（5）预应力筋张拉预应力筋张拉前，应检查预应力筋质量、锚具、垫板等，确保无误。
张拉过程中，按照设计要求进行张拉，确保张拉力达到设计值。
桥梁支座安装施工方案范本
一、工程概况1. 工程名称：XX桥梁支座安装工程2. 工程地点：XX市XX区XX路3. 工程规模：桥梁全长XX米，跨径XX米4. 工程内容：桥梁支座安装及调试二、施工方案1. 施工准备（1）施工人员：组织专业施工队伍，确保施工人员具备相应的技能和经验。
（2）施工材料：按照设计要求，准备各类支座、垫石、螺栓、焊接材料等。
（3）施工设备：配置吊车、钻机、水准仪、全站仪等施工设备。
2. 施工步骤（1）测量放样：根据设计图纸，进行桥梁支座安装位置测量放样，确保位置准确。
（2）支座安装①清理墩柱顶部，确保表面平整、干净。
②将支座垫石安装在墩柱顶部，确保垫石与墩柱垂直。
③安装固定螺栓支架，使支架中心线与支座中心线及桥墩横向中心线一致。
④安装螺栓，确保螺栓露面长度满足设计要求，拧紧螺帽，并在螺栓纵横二方向加焊10控制螺栓。
⑤浇筑混凝土，混凝土面必须平整，收水时用木蟹加以磨平，控制垫石表面平整度。
⑥混凝土达到强度后，拆除支架及模板，用水平凡测其平整度，表面找平，达到安装精度。
（3）支座调试①根据设计要求，调整支座位置，确保支座水平。
②检查支座受力情况，确保支座受力均匀。
③进行支座试运行，观察支座工作状态，确保支座运行正常。
3. 施工质量控制（1）严格按照设计要求和规范进行施工，确保施工质量。
（2）加强施工过程中的质量控制，对关键工序进行检测，确保施工质量。
（3）对支座安装后的桥梁进行检测，确保桥梁安全、可靠。
三、安全措施1. 施工人员必须穿戴安全帽、安全带等个人防护用品。
2. 施工现场设置安全警示标志，确保施工安全。
3. 施工过程中，注意防止高空坠落、物体打击等安全事故的发生。
4. 施工结束后，对施工现场进行清理，确保无安全隐患。
四、进度安排1. 施工准备：5天2. 支座安装：10天3. 支座调试：3天4. 施工总结：2天总计：20天五、总结本施工方案旨在确保桥梁支座安装工程顺利进行，确保桥梁安全、可靠。
在施工过程中，严格遵循设计要求和规范，加强质量控制，确保施工质量。
桥梁工程护栏底座施工方案
1、编制说明 (1)1.1 编制依据 (1)1.2 编制范围 (1)2、工程概况 (1)3、混凝土护栏底座施工组织机构及职责 (1)4、施工总体目标 (1)4.1工期目标 (1)4.2质量目标 (3)4.3安全目标 (3)4.4 环境保护及文明施工目标 (3)4.5职业健康安全目标 (3)5、护栏底座施工 (4)5.1 护栏底座总体施工方案 (4)5.2 施工流程 (4)5.3 施工准备 (4)5.3.1技术准备 (4)5.3.2劳动力准备 (5)5.3.3机械设备准备 (5)5.3.4模板准备 (5)5.3.4.1模板设计 (5)5.3.4.2模板加工 (6)5.4 施工方法 (8)5.4.1 接触面清理凿毛 (8)5.4.2 测放护栏边线、标高 (8)5.4.3标高点设置 (8)5.4.4钢筋焊接、安装及预埋件安装 (8)5.4.4.1钢筋加工 (8)5.4.4.2 预埋件及钢筋安装 (9)5.4.4.3 施工质量标准及要求 (9)5.4.5支立模板 (10)5.4.6假缝及真缝设置 (11)5.4.7伸缩缝位置处理 (11)5.4.7混凝土工程 (11)5.4.7.1 浇注准备 (11)5.4.7.2混凝土浇注 (11)5.4.7.3混凝土养护 (12)5.4.8模板拆除 (12)6、施工注意事项及控制点说明 (12)6.1 护栏预埋件施工的控制方法 (12)6.2 护栏模板施工的控制方法 (13)七、质量保证措施 (13)7.1质量标准 (14)7.1.1基本要求 (14)7.1.2实测项目 (14)7.2质量管理措施 (14)7.3 质量创优规划 (15)7.4 外观质量控制 (15)7.4.1混凝土外观质量控制工艺要点 (15)5.4.2混凝土外观质量验收标准 (16)八、安全、文明施工保证措施 (17)8.1安全保证措施 (17)8.2 文明施工措施 (17)9、环保、水保措施 (17)9.1 施工环保、水土保持目标 (17)9.2施工环保、水土保持措施 (17)1、编制说明1.1 编制依据1、XX至XX高速公路XX长江公路大桥A3标两阶段施工图设计。
桥梁板施工方案(3篇)
第1篇一、工程概况本项目位于我国某地区，桥梁全长500米，主桥采用预应力混凝土连续梁结构，引桥采用预应力混凝土简支梁结构。
桥梁板施工主要包括主桥和引桥的预制和架设。
二、施工准备1. 技术准备（1）组织施工技术人员进行技术交底，明确施工工艺、质量标准、安全措施等。
（2）对施工人员进行专业技能培训，提高施工人员的技术水平。
（3）对施工设备进行检修和维护，确保设备正常运行。
2. 材料准备（1）根据设计要求，提前采购钢筋、水泥、砂、石等原材料，确保材料质量符合标准。
（2）对原材料进行检验，确保合格后方可使用。
3. 施工机械准备（1）准备混凝土搅拌站、混凝土输送泵、钢筋加工机械、模板等设备。
（2）对设备进行调试和试运行，确保设备性能稳定。
4. 施工场地准备（1）对施工现场进行清理，确保施工环境整洁。
（2）搭建临时设施，如办公室、宿舍、食堂等。
（3）设置安全警示标志，确保施工安全。
三、施工工艺1. 模板工程（1）模板设计：根据设计要求，选择合适的模板材料，进行模板设计，确保模板强度、刚度和稳定性。
（2）模板制作：按照设计图纸，制作模板，确保模板尺寸准确、平整。
（3）模板安装：在模板安装前，对模板进行清理和检查，确保无杂物和缺陷。
将模板安装在支承架上，调整模板位置和高度，使其符合设计要求。
2. 钢筋工程（1）钢筋加工：根据设计要求，对钢筋进行加工，确保钢筋长度、直径、形状等符合要求。
（2）钢筋绑扎：按照设计要求，将钢筋绑扎成梁，确保钢筋间距、间距误差、保护层厚度等符合规范。
3. 混凝土工程（1）混凝土搅拌：根据设计要求，选择合适的混凝土配合比，进行混凝土搅拌。
（2）混凝土浇筑：在模板安装完成后，进行混凝土浇筑。
浇筑过程中，注意混凝土的均匀性和密实性。
（3）混凝土养护：混凝土浇筑完成后，进行养护，确保混凝土强度和耐久性。
4. 预应力张拉（1）预应力钢筋加工：根据设计要求，对预应力钢筋进行加工，确保钢筋长度、直径、形状等符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

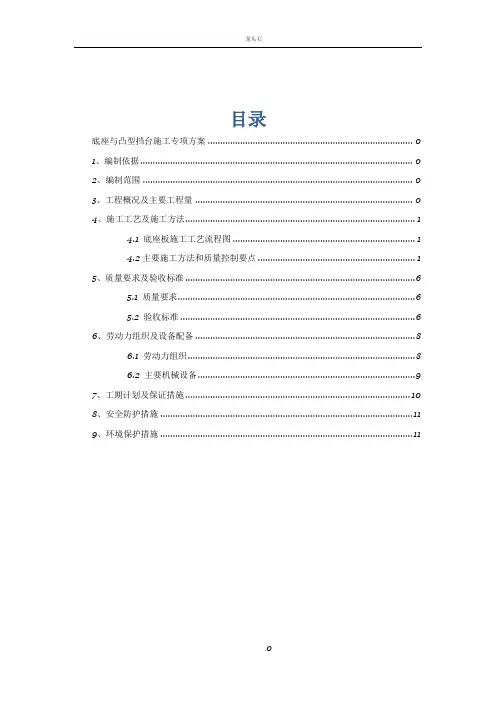

目录
1、编制依据 ........................... 错误!未定义书签。
2、编制范围 ........................... 错误!未定义书签。
3、工程概况及主要工程量 ............... 错误!未定义书签。
4、施工工艺及施工方法 ................. 错误!未定义书签。
4.1 底座板施工工艺流程图.......... 错误!未定义书签。
4.2主要施工方法和质量控制要点.... 错误!未定义书签。
5、质量要求及验收标准 ................. 错误!未定义书签。
5.1 质量要求...................... 错误!未定义书签。
5.2 验收标准...................... 错误!未定义书签。
6、劳动力组织及设备配备 ............... 错误!未定义书签。
6.1 劳动力组织.................... 错误!未定义书签。
6.2 主要机械设备.................. 错误!未定义书签。
7、工期计划 ........................... 错误!未定义书签。
8、安全防护措施 ....................... 错误!未定义书签。
9、环境保护措施 ....................... 错误!未定义书签。
底座与凸型挡台施工专项方案
1、编制依据
1、《高速铁路轨道工程施工质量验收标准》( TB10754- ) 。
2、《高速铁路轨道工程施工技术指南》( 铁建设［］241号) 。
3、《铁路混凝土工程施工技术验收标准》( TB10424- ) 。
4、《桥梁地段CRTSⅠ型板式无砟轨道通用设计图》宁安施图( 轨) -6。
2、编制范围
本施工方案适用于宁安铁路NASZ-4标, 扁担河特大桥范围内桥上CRTSⅠ型板式无砟轨道底座板与凸型挡台施工。
3、工程概况及主要工程量
扁担河特大桥全长13593.735m, 其中包括24.6m长简支梁19孔, 32.6m长简支梁398孔, ( 18+24+18) m连续钢构梁1处。
桥上底座板为C40钢筋混凝土结构, 宽度2.80m, 直线地段平均高度201mm, 曲线地段根据超高设计情况计算确定。
本桥最大超高75mm。
主要工程数量如下表:
表1 跨向山专用线特大桥主要工程量数量表
1 钢筋网片片11612
2 C40混凝土16045
3 HRB335钢筋t 508.76
4 凸台绝缘卡个332400
5 U型闭合钢筋
CRB335钢筋
t 115.426
4、施工工艺及施工方法
4.1 底座板施工工艺流程图
底座板施工工艺流程图4.2主要施工方法和质量控制要点
4.2.1施工准备
1、施工前熟悉相关设计文件, 图纸并复核。
2、路基、桥梁、过渡段应有工程质量检验合格资料, 下部施工单位提供有关的沉降变形观测资料及评估报告。
3、轨道板底座应在CPⅢ控制网建立之后开始施工放样, 并准备施工中相关测量资料。
4.2.2 基底处理
1、轨道中线2.6m范围内的梁面在梁场预制时已进行拉毛处理, 不符合要求时进行凿毛处理。
2、混凝土底座范围内的浮渣、碎片、油渍等清除干净, 底座在浇筑前应洒水湿润路基面, 并不留积水。
3、测量班放点后, 根据点位在桥面上弹射控制线: 控制线包括: 左右侧模版边线, 伸缩缝中心线、伸缩缝边线、凸台圆弧线、弹线时需注意凸台方向, 弹线时使用墨线, 防止雨水等破坏。
4.2.3钢筋加工及安装
1、钢筋加工前, 应根据施工图编制钢筋加工技术交底, 同时施工时应认真核对钢筋规格、级别及用量, 无误后依照施工图进行现场钢筋的绑扎、焊接工作。
2、连接筋植入前清除预埋套筒内浮渣, 连接钢筋旋入套筒内长度为21mm, 拧紧力应符合设计要求。
连接筋螺纹失效时采用钻孔植筋处理。
植入钢筋强度等级为HRB335, 直径为16mm, 植入梁面钢筋深度为210mm, 钻孔深度为220mm, 钻孔直径20mm。
植入位
置必须经钢筋探测仪探测, 在原损坏预埋套筒附近可适当调整避免与梁内钢筋冲突。
植筋胶采用改性环氧树脂胶, 应具有无毒无污染、良好的抗腐蚀耐老化性能。
完成后施做连接筋拉拔试验。
3、钢筋在现场绑扎前, 安放钢筋保护层垫块, 并根据放样控制点, 合理安装底座钢筋网, 绑扎凸型挡台钢筋, 同时将底座钢筋与预埋的连接钢筋、凸台钢筋相连。
凸台钢筋应固定牢固, 底部应与网片点焊固定, 底座上层钢筋保护层为40mm, 下层保护层为30mm, 垫块布设每平米不少于4个, 桥梁底座钢筋绑扎如图1。
图1 桥梁段底座钢筋绑扎图
4、当梁面标高与设计标高有偏差时, 适当调整底座架立筋, 使底座钢筋笼上、下层保护层厚度符合设计要求。
5、凸台钢筋帮扎时需注意绝缘处理, 采用绝缘卡绝缘方式, 凸台N1, N8号钢筋搭接处采用绝缘卡分隔开, 并与凸台挡台内其它钢筋采用绝缘卡连接。
绝缘卡型号选取时需对应钢筋直径及钢筋方向。
6、在保证钢筋净保护层的前提下, 钢筋位置可略有错动以形
成钢筋骨架, 在交点处焊接牢固。
7、钢筋骨架的绑扎牢固, 缺扣、松扣的数量不得超过应绑扎扣数的5%; 同时钢筋加工、绑扎数量及间距符合设计及规范要求。
4.2.4模板安装
1、模板均采用工厂加工而成的定型钢模。
2、模板安装前须打磨干净, 涂刷脱模剂。
模板接头采用螺栓连接, 模板加固采取撑拉的方式进行( 撑拉杆的长度可调剂) , 模板安装如图2。
左右幅外模撑拉于左右侧的防撞墙上, 左右幅内模相互撑拉固定。
模板定位好后与梁面间的缝隙采用高标号砂浆塞填, 且塞填砂浆不得侵入底座范围内。
图2 底座与凸型挡台模版
3、每块轨道板对应的底座长度设置一个20mm宽伸缩缝, 伸缩缝对应凸型挡台中心位置, 在凸台处按行车方向向前绕过凸台, 伸缩缝设置见图3, 底座处的伸缩缝采用聚乙烯泡沫塑料板或泡沫。
