土钉墙的构造要求
土钉墙设计及构造应符合下列要求
土钉墙设计及构造应符合下列要求：《建筑基坑支护技术规程》JGJ120-99 1．土钉墙墙面坡度不宜大于1:0.1；2．土钉必须和面层有效连接，应设置承压板或加强钢筋等构造措施，承压板或加强钢筋应与土钉螺栓连接或钢筋焊接连接；3．土钉的长度宜为开挖深度的0.5~1.2倍，间距宜为1~2m，与水平面夹角宜为5~20;4．土钉钢筋宜采用II、III级钢筋，钢筋直径宜为16~32mm，钻孔直径宜为70~120mm；5．注浆材料宜采用水泥浆或水泥砂浆，其强度等级不宜低于M10；6．喷射混凝土面层宜配置钢筋网，钢筋直径宜为6~10mm；间距宜为150~300mm；喷射混凝土强度等级不宜低于C20，面层厚度不宜小于80mm；7. 坡面上下段钢筋网搭接长度应大于300mm。
构造要求：《建筑基坑工程技术规范》YB9258-97（1）初步选定土钉支护各组成部分尺寸及参数：a. 锚固体孔径：D=8～15cm；b. 土钉长度：一般对非饱和土，土钉长度与开挖深度H之比为0.6~1.0范围内，密实及干硬性粘土取小值；c. 土钉直径：一般为20~35mm，不少于16mm II级以上螺纹钢筋；d. 注浆材料：水泥砂浆或水泥素浆，水泥采用普通硅酸盐水泥，标号不小于425"，水灰比1:0.40~0.50；e. 墙面倾角：垂直方向倾角00~250，土钉水平方向倾角一般为50~200，利用重力向孔中注浆时倾角不宜小于150；f. 间距：水平间距为(10~15)D，一般为0.8~1.20m，垂直间距依土层及计算确定，一般0.8~1.20m。
上下插筋交错排列。
遇局部软弱土层间距可低于0.8m；g. 钢丝网或钢筋网片：无地下水、土质好时可用一般钢丝网，土体稳定性差时可用钢筋网片，一般采用φ6 的I级钢筋焊成15~20cm方格形网片。
面层砂浆或喷射混凝土厚度为50~150mm；h. 锚板：直径30~35cm六边形或方形混凝土预制板，内配构造筋，厚度大于7cm。
土钉墙
土钉墙施工土钉墙是一种原位土体加筋技术。
其构造为设置在坡体中的加筋杆件（即土钉或锚杆）与其周围土体牢固粘结形成的复合体，以及面层所构成的类似重力挡土墙的支护结构。
土钉墙墙面坡度不宜大于１：0.1，土钉必须和面层有效连接，应设置通长压筋、承压板或加强钢筋等构造措施，承压板或井字形钢筋应与土钉螺栓连接或钢筋焊接连接。
土钉墙基坑侧壁安全等级宜为二、三级的非软土场地，基坑深度不宜大于１２米。
当地下水位高于基坑底面时，应采取降水或截水措施。
土钉墙属于重力式支护结构。
锚索(anchor cable)：吊桥中在边孔将主缆进行锚固时，要将主缆分为许多股钢束分别锚于锚锭内，这些钢束便称之为锚索。
锚索是通过外端固定于坡面，另一端锚固在滑动面以内的稳定岩体中穿过边坡滑动面的预应力钢绞线，直接在滑面上产生抗滑阻力，增大抗滑摩擦阻力，使结构面处于压紧状态，以提高边坡岩体的整体性，从而从根本上改善岩体的力学性能，有效地控制岩体的位移，促使其稳定，达到整治顺层、滑坡及危岩、危石的目的。
土钉墙是由天然土体通过土钉墙就地加固并与喷射砼面板相结合，形成一个类似重力挡墙以此来抵抗墙后的土压力；从而保持开挖面的稳定，这个土挡墙称为土钉墙。
土钉墙是通过钻孔、插筋、注浆来设置的，一般称砂浆锚杆，也可以直接打入角钢、粗钢筋形成土钉。
土钉墙的做法与矿山加固坑道用的喷锚网加固岩体的做法类似，故也称为喷锚网加固边坡或喷锚网挡墙，建筑基坑与护坡技术规程JGJ120－99 正式定名为土钉墙。
土钉墙的发展50年代末期通过土层锚杆的使用使挡土结构有了新发展，在基坑开挖前先建造桩、地下连续墙、板桩等利用土层锚杆对其进行背拉从而形成锚杆式挡墙。
10年后出现了锚杆构造墙，它是利用砼构件排列在开挖过程中的土层表面，用锚杆进行背拉，这是一种可以与挖方工程同时进行作业的方式。
60年代出现了加筋土墙，一般在填方区如筑路、平整场地填方区域形成的挡土墙，在分层回填土方时分层铺放土工织物并于预制砼面板拉结，形成加筋土挡墙。

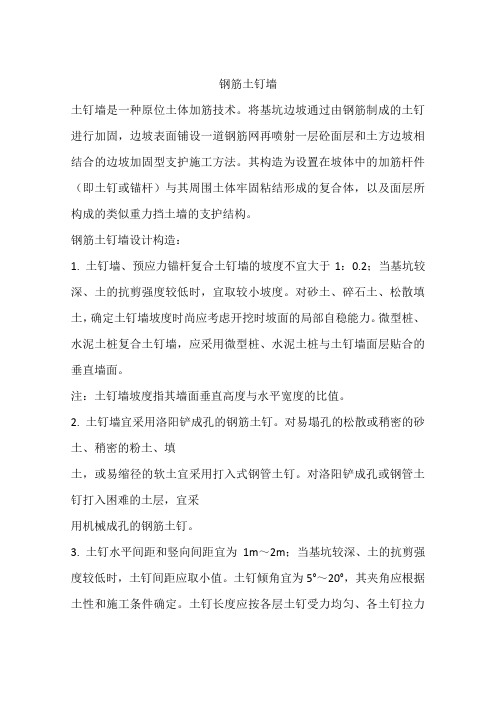

钢筋土钉墙
钢筋土钉墙土钉墙是一种原位土体加筋技术。
将基坑边坡通过由钢筋制成的土钉进行加固，边坡表面铺设一道钢筋网再喷射一层砼面层和土方边坡相结合的边坡加固型支护施工方法。
其构造为设置在坡体中的加筋杆件（即土钉或锚杆）与其周围土体牢固粘结形成的复合体，以及面层所构成的类似重力挡土墙的支护结构。
钢筋土钉墙设计构造：1. 土钉墙、预应力锚杆复合土钉墙的坡度不宜大于1：0.2；当基坑较深、土的抗剪强度较低时，宜取较小坡度。
对砂土、碎石土、松散填土，确定土钉墙坡度时尚应考虑开挖时坡面的局部自稳能力。
微型桩、水泥土桩复合土钉墙，应采用微型桩、水泥土桩与土钉墙面层贴合的垂直墙面。
注：土钉墙坡度指其墙面垂直高度与水平宽度的比值。
2. 土钉墙宜采用洛阳铲成孔的钢筋土钉。
对易塌孔的松散或稍密的砂土、稍密的粉土、填土，或易缩径的软土宜采用打入式钢管土钉。
对洛阳铲成孔或钢管土钉打入困难的土层，宜采用机械成孔的钢筋土钉。
3. 土钉水平间距和竖向间距宜为1m～2m；当基坑较深、土的抗剪强度较低时，土钉间距应取小值。
土钉倾角宜为5°～20°，其夹角应根据土性和施工条件确定。
土钉长度应按各层土钉受力均匀、各土钉拉力与相应土钉极限承载力的比值近于相等的原则确定。
4. 成孔注浆型钢筋土钉的构造应符合下列要求：1 成孔直径宜取70mm～120mm；2 土钉钢筋宜采用HRB400、HRB335 级钢筋，钢筋直径应根据土钉抗拔承载力设计要求确定，且宜取16mm～32；3 应沿土钉全长设置对中定位支架，其间距宜取1.5m～2.5m，土钉钢筋保护层厚度不宜小于20mm；4 土钉孔注浆材料可采用水泥浆或水泥砂浆，其强度不宜低于；5. 钢管土钉的构造应符合下列要求：1 钢管的外径不宜小于48mm，壁厚不宜小于3mm；钢管的注浆孔应设置在钢管里端l/2～2l/3 范围内，此处，l 为钢管土钉的总长度；每个注浆截面的注浆孔宜取2 个，且应对称布置，注浆孔的孔径宜取5mm～8mm，注浆孔外应设置保护倒刺；2 钢管土钉的连接采用焊接时，接头强度不应低于钢管强度；可采用数量不少于3 根、直径不小于16mm 的钢筋沿截面均匀分布拼焊，双面焊接时钢筋长度不应小于钢管直径的2倍。
一建土钉墙施工要求
一建土钉墙的施工要求具体如下：
1. 超前支护：在开挖前需先进行支护设计，以确保施工过程中边坡的稳定。
2. 分层分段：土钉墙施工应按照自上而下的原则，逐层进行开挖、锚固和喷护工作。
3. 逐层施作：每一层土钉施工后，必须检查土钉的抗拔力，确保其符合设计要求。
4. 限时封闭：开挖后应尽快封闭临空面，通常应在24小时内完成土钉安放和喷射混凝土面层的工作；在淤泥质土层中，这一时间限制缩短至12小时。
5. 严禁超挖：施工过程中不允许超过设计的开挖深度，以防边坡失稳。
6. 成孔注浆：成孔后应进行两次注浆工艺，第一次使用水泥砂浆，第二次使用纯水泥浆，注浆量需满足规定的倍数要求。
7. 钢筋网铺设：钢筋网应在喷射混凝土后铺设，双层钢筋网时，第二层要在第一层被混凝土覆盖之后铺设。
8. 排水系统：在施工过程中要设置好坡顶、坡面和坡脚的排水系统，以防雨水侵蚀和水流冲刷。
9. 施工机具：根据现场土质和环境条件选择合适的成孔机具，如冲击钻机、螺旋钻机等，以及适应施工要求的注浆泵。
10. 安全监控：施工过程中应有持续的安全监控措施，以预防和控制可能出现的安全风险。
综上所述，土钉墙施工是一项系统的工程，涉及到多个环节和细节，需要严格按照规范操作，确保工程质量和施工安全。
在实施过程中，施工单位应依据具体的工程设计文件和施工现场实际情况制定详细的施工方案，并采取相应的安全保护措施。
土钉墙支护施工安全技术交底(标准版)
土钉墙支护施工安全技术交底(标准版)Business leaders cannot lack safety awareness. Only when the company strengthens its safety management and construction can the personal safety of workers be guaranteed.( 安全管理)单位：_______________________部门：_______________________日期：_______________________本文档文字可以自由修改土钉墙支护施工安全技术交底(标准版)1．土钉钢筋宜采Ⅱ、Ⅲ级钢筋，钢筋直径宜为16～32mm，钻孔直径宜为70～120mm。
2．土钉墙的墙面坡度不宜大于l：01。
3．坡面上下段钢筋网搭接长度应大于30cm。
4．土钉墙支护适用于无地下水的沟槽。
当沟槽范围内有地下水时，应在施工前采取排降措施降低地下水。
在砂土、虚填土、房碴土等松散土质中，严禁使用土钉墙支护。
5．土钉的长度宜为开挖深度的0.5～1.2倍，间距宜为1～2m，与水平面夹角宜为5。
～20。
6.喷射混凝土和注浆作业人员应按规定佩戴防护用品，禁止裸露身体作业。
7.土钉墙施工设计中，应确认土钉抗拉承载力、土钉墙整体稳定性满足施工各个阶段施工全的要求。
8．注浆材料宜采用水泥浆或水泥砂浆，其强度等级不宜低于MIO。
9．喷射混凝土面层宜配置钢筋网，钢筋直径宜为6～lOmm．网间距宜为15～30mm；喷混凝土强度等级不宣低于C20，面层厚度不宜小于8cm。
10．土钉墙支护，应先喷射混凝土面层后施工土钉。
11．进入沟槽和支护前，应认真检查和处理作业区的危石、不稳定土层，确认淘槽土壁稳定。
12．喷射管道安装应正确，连接处应紧固密封。
管道通过道路时，应设置在地槽内井加盖护。
13．土钉必须和面层有效连接，应设置承压板或加强钢筋等构造措施，承压板、加强锕筋应分别与土钉螺栓、钢筋焊接连接。

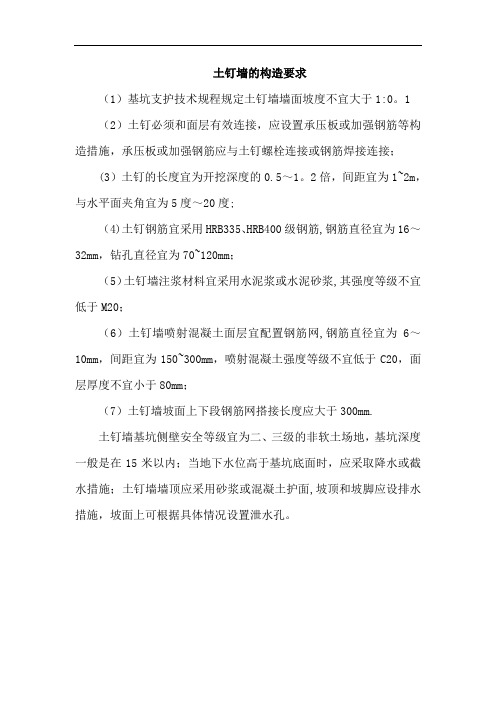

土钉墙的构造要求
土钉墙的构造要求
（1）基坑支护技术规程规定土钉墙墙面坡度不宜大于1:0。
1 （2）土钉必须和面层有效连接，应设置承压板或加强钢筋等构造措施，承压板或加强钢筋应与土钉螺栓连接或钢筋焊接连接；
(3）土钉的长度宜为开挖深度的0.5～1。
2倍，间距宜为1~2m，与水平面夹角宜为5度～20度;
（4)土钉钢筋宜采用HRB335、HRB400级钢筋,钢筋直径宜为16～32mm，钻孔直径宜为70~120mm；
（5）土钉墙注浆材料宜采用水泥浆或水泥砂浆,其强度等级不宜低于M20；
（6）土钉墙喷射混凝土面层宜配置钢筋网,钢筋直径宜为6～10mm，间距宜为150~300mm，喷射混凝土强度等级不宜低于C20，面层厚度不宜小于80mm；
（7）土钉墙坡面上下段钢筋网搭接长度应大于300mm.
土钉墙基坑侧壁安全等级宜为二、三级的非软土场地，基坑深度一般是在15米以内；当地下水位高于基坑底面时，应采取降水或截水措施；土钉墙墙顶应采用砂浆或混凝土护面,坡顶和坡脚应设排水措施，坡面上可根据具体情况设置泄水孔。
建筑基坑土钉墙与复合土钉墙支护设计
建筑基坑土钉墙与复合土钉墙支护设计1 一般规定1.1 土钉墙适用于地下水位以上或经人工降水以后的素填土、粘性土和砂土且开挖深度不大于12m的基坑支护工程。
1.2 复合土钉墙适用于开挖深度在15m以内除深厚软土以外各种地质条件的基坑支护工程。
垂直开挖时，基坑开挖深度不宜大于12m。
1.3 土钉墙和复合土钉墙应用于对变形控制要求较高的深基坑支护时，应进行变形预测分析，预测变形应根据工程经验、工程类比或结合数值理论综合分析后确定。
1.4 土钉墙和复合土钉墙应用于基坑阳角部位时，应考虑土钉交叉作用对稳定性的影响。
2 设计2.1 土钉墙和复合土钉墙的设计应包括下列内容：（1）支护体系及土钉、面层、预应力锚杆、截水帷幕、微型桩等各构件选型；（2）支护体系与各构件的几何尺寸及空间布置参数；（3）构件及构件不同部位的材料选型及设计强度；（4）面层及各种构件之间的连接等各种构造设计；（5）工艺形式、施工技术要求及土方开挖要求；（6）质量检验和监测要求；（7）材料强度选定及验算；（8）整体稳定性、抗隆起稳定性及抗渗流稳定性分析验算；（9）变形分析预测。
2.2 设计应考虑的荷载除土体自重外，还应考虑附加荷载，包括材料及机械设备等地表荷载，附近建构筑物荷载，以及车辆等临时荷载。
附加荷载应按实际作用值计取，实际值如小于20kPa，则宜按20kPa的均布荷载计取。
2.3 缺乏类似工程经验的地层中，土钉及预应力锚杆应进行基本试验，根据试验结果对初步设计参数及施工工艺进行调整。
2.4 土钉与土体界面粘结强度q sk宜通过现场抗拔试验确定。
无试验资料或无类似经验时，可按下表初步取值。
表2.4 土钉与土体之间极限粘结强度经验值q sk（kPa ）注：（1）钻孔注浆钉采用压力注浆或二次注浆时，表中数值可适当提高；（2）钢管注浆钉在保证注浆质量及倒刺排距0.25~1.0m 时，注浆体等效直径可按70~90mm 计算（钢管直径为48mm ）；（3）对于粉土，密实度相同时，湿度越高时，取值越低；（4）对于砂土，密实度相同时，粉细砂宜取较低值，中砂宜取中值，粗砾砂宜取较高值。
土钉墙是什么.doc
土钉墙是什么什么叫土钉墙？建筑企业人员在进行土钉墙施工过程中，对于土钉墙施工具体要求有哪些？以下是下面整理建筑术语土钉墙基本介绍：土钉墙基本定义：土钉墙是一种原位土体加筋技术。
将基坑边坡通过由钢筋制成的土钉进行加固，边坡表面铺设一道钢筋网再喷射一层砼面层和土方边坡相结合的边坡加固型支护施工方法。
其构造为设置在坡体中的加筋杆件与其周围土体牢固粘结形成的复合体，以及面层所构成的类似重力挡土墙的支护结构。
土钉墙施工基本规定：一、土钉墙的工作机理及适用范围工作机理：土钉墙由原位土体、设置在土中的土钉和喷射混凝土面层组成。
通过土钉、墙面与原状土体的共同作用，形成以主动制约机制为基础的复合体，具有明显提高边坡土体的结构强度和抗变形能力，减小土体侧向变形，增强整体稳定性的特点。
因此其支护效果主要由土钉的长度、设置密度、土钉的抗拉抗弯和抗剪强度、土钉与土体的粘结强度、面墙刚度、土钉与面墙结合程度、原状土体性状、坡顶荷载、开挖深度等因素综合决定。
适用范围：土钉墙适用于地下水位以上或经人工降水后的人工填土、粘性土和弱胶结砂土的基坑支护或边坡加固。
土钉墙宜用于深度不大于18 m的基坑支护或边坡加固,当土钉墙与有限放坡、预应力锚杆联合使用时, 深度可增加。
土钉墙不宜用于含水丰富的粉细砂层、砂砾卵石层和淤泥质土, 不宜用于没有自稳能力的淤泥和饱和软弱土层。
若在软土中应用土钉墙需特别谨慎,在国内已有土钉墙用于软土的一些成功实例,且造价便宜。
但是,在软土中土钉墙也出现了由于设计不当而失败的例子, 因此, 不能只考虑经济而忽视安全问题,要根据具体情况决定。
可以结合使用其他支护形式(如水泥土搅拌桩、钻孔灌注桩) , 这样既可以降低造价,也可以保证基坑开挖围护结构的安全。
二、原材料控制要点原材料质量的优劣，对土钉墙质量的影响极大。
为了保证原材料的质量合格，对每批进场的原材料(钢筋、水泥、砂、石等)，要按规定进行取样检测，检测合格后方可使用。
钢筋混凝土土钉墙的施工工艺和特点
钢筋混凝土土钉墙的施工工艺和特点钢筋混凝土土钉墙是一种新型的坑壁支护结构，具有施工简便、造价低廉、施工速度快、占用空间小、环保等优点。
其主要构件为土钉和混凝土墙体，结构稳定、承载力强，可以广泛应用于各类边坡、挡土墙体的支护加固。
本文将介绍钢筋混凝土土钉墙的施工工艺和特点。
一、施工工艺1. 土钉加固：首先对坑壁进行清理，清除上部表土和菜沟等杂物。
然后根据设计要求按照一定的间距和深度在线布置土钉。
土钉的间距大小和深度长短根据设计要求和土壤条件而定。
土钉的钢筋直径一般为18-25mm。
每根土钉的预埋长度视土壤情况，一般为2-4m。
2. 焊接网格：将土钉的预埋部分用高强度钢丝网固定，形成一定的网格结构，从而提高土钉和混凝土墙体之间的结合力。
在墙体底部，钢筋网格应埋到基础内，确保土钉墙的整体稳定。
3. 浇筑混凝土：在贴合土钉钢筋网格的部位浇筑混凝土，构成土钉墙。
混凝土应采用C25-C30的混凝土，墙体厚度一般为20-30cm。
在混凝土刚刚浇注的时候应振动墙体，以去除内部空气并确保混凝土的密实度和牢固性。
4. 切割土钉：根据墙面的设计图，将出土的土钉逐个切割，留下一定的长度突出于混凝土墙面之外，钢筋突出量一般为10-15cm。
然后涂刷腐蚀防护涂料进行保护。
5. 支撑钢架：在较高和较长的钢筋混凝土土钉墙面上，墙体表面会出现较大的水平力和垂直力。
此时需要添加支撑钢架，以增强墙面的整体稳定性。
二、特点1. 效益显著：相比之下，传统的挡土墙支护结构如植物护坡、钢筋混凝土挡墙等，施工难度大、造价高、耗时长。
而钢筋混凝土土钉墙施工快速，造价低廉，整体效益显著。
2. 构造简single：钢筋混凝土土钉墙常用的材料和施工方式简单明了，施工相对简单。
土钉墙施工不需要大型机械和机组，不影响日常交通和周边建筑物。
3. 施工便利：传统挡土墙施工需要进行多次修复维护，而钢筋混凝土土钉墙施工完成后，可长期稳定运行。
墙体表面不易开裂，更不会出现结构崩坏。
土钉墙
安装土钉
三、施工方法 ：
1、挖土应按土钉垂直间距挖土并修坡面。机械挖土时应预留0.1m， 之后人工修整，根据边坡土质情况，可采取全面或分段挖土支护。 2、土钉定位成孔：按设计孔深，人工（土质较好，孔深度不大）或 机 械成孔（螺旋钻、冲击钻、地质钻机、工程钻机）。
3、注浆：按配比制浆，注浆采用底部注浆法，注浆管应插入距孔底 250～500mm处，随浆液的注入缓慢匀速拔出，为保证注浆饱满， 孔口宜设止浆塞或止浆袋。
4、面层：
采用喷射混凝土面层，并配置钢筋网，钢筋直径宜为6-10mm， 间距宜为150mm-300mm，混凝土强度等级不宜低于C20，面层 厚度不宜小于80mm
5、排水系统： 在坡顶和坡脚设排水设施，并可在坡面设置泄水孔
一、土钉墙的概念
土钉墙是一种原位土体 加筋技术。将基坑边坡 通过由钢筋制成的土钉 进行加固，边坡表面铺 设一道钢筋网再喷射一 层砼面层和土方边坡相 结合的边坡加固型支护 施工方法。
3 3、设计围护桩底为完全穿过淤泥质土层。
由于场地存在变化，涌土处淤泥质土层底位于绝对标高-10m 位置，即围护桩底未穿过淤泥质土，加上淤泥质土土质较差， 流塑性大, 给基坑带来安全隐患。
基本知识讲解：
土钉、 排水系统组成 土钉 面层、 排水系统 1、土钉墙支护构造：一般由土钉、面层、和排水系统
2、土钉类型： 有钻孔注浆钉、击入钉、注浆击入钉、 高压喷射注浆击入钉、气动射击钉 3、土钉构造： ：
土钉钢筋宜采用HPB235、HRB335钢筋，钢筋直径宜为 16-32mm，土钉长度宜为开挖深度的0.5-1.2倍，间距宜 为1-2m，与水平夹角宜为5°-20°，并且钻孔直径为 70-120mm，注浆材料宜用水泥浆或水泥砂浆，其强度 等级不宜低于M10
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土钉墙的构造要求
（1）基坑支护技术规程规定土钉墙墙面坡度不宜大于1:0.1
（2）土钉必须和面层有效连接，应设置承压板或加强钢筋等构造措施，承压板或加强钢筋应与土钉螺栓连接或钢筋焊接连接；
（3）土钉的长度宜为开挖深度的0.5~1.2倍，间距宜为1~2m，与水平面夹角宜为5度~20度；
（4）土钉钢筋宜采用HRB335、HRB400级钢筋，钢筋直径宜为16~32mm，钻孔直径宜为70~120mm；
（5）土钉墙注浆材料宜采用水泥浆或水泥砂浆，其强度等级不宜低于M20；
（6）土钉墙喷射混凝土面层宜配置钢筋网，钢筋直径宜为6~10mm，间距宜为150~300mm，喷射混凝土强度等级不宜低于C20，面层厚度不宜小于80mm；
（7）土钉墙坡面上下段钢筋网搭接长度应大于300mm。
土钉墙基坑侧壁安全等级宜为二、三级的非软土场地，基坑深度一般是在15米以内；当地下水位高于基坑底面时，应采取降水或截水措施；土钉墙墙顶应采用砂浆或混凝土护面，坡顶和坡脚应设排水措施，坡面上可根据具体情况设置泄水孔。
