路缘石平石安装施工技术交底
路缘石安装技术交底
欢迎阅读施工技术交底工程项目南北大道建设项目二标段工程部位路缘石安装交底日期2016年7月6日交底人技术交底内容：一、施工准备成品路缘石砼强度等级应切合设计要求，其强度不低于C30，规格为44*15*100cm 。
二、施工工艺1、路缘石基础放线：、直线段控制点为10m~15m, 曲线段控制点为5m~10m 。
、做好路缘石基础的定位控制点，依据现场精平路面标高测出路缘石基础高度的控制标高并做出控制标高点。
、现场需依据交底的平面控制标高点，采纳带线砌筑，保证路缘石顶面平顺。
2、路缘石基础：、路沿石基础表面应保证洁净无杂物、在路缘石基础控制标高点处，路缘石基础同一侧顶面相隔10m拉根线，以控制整体顶面标高。
、为方便路缘石安装，建议基础砌筑时，整体向行车道一侧偏移3-5cm。
3、路缘石安装：、消除基础表面的碎石、砂、土等杂物后方可进行路缘石安装。
、路缘石施工应依据施工图放线来确立平面地点和顶面标高逐个安装，相邻路缘石接缝一定平齐。
欢迎阅读、路缘石垫层为1:3水泥沙浆垫层，厚20mm，沙浆强度等级应切合设计要求，沙浆应饱满、厚度平均。
两块路缘石之间的间距应为1cm，路缘石安装为分段安装，要在距离下段接口15m左右处开始调整路缘石的间距，防止局部空隙过大；安装时要注意路缘石的整体垂直度。
、路缘石背后应用碎石沙浆砌筑三角护角，以防备挤压致使路缘石倾斜。
、路缘石安装好后应实时进行勾缝，使路缘石更好的连结，形成一个整体。
勾缝时，先把空隙中的土及杂物剔除洁净，并用水湿润，而后用M10水泥沙浆勾缝，水泥砂浆灌缝一定饱满嵌实。
灌缝后常温期保养不小于3d。
、路缘石砌筑应牢固、直线段顺直、曲线段圆顺、空隙平均；路缘石灌缝应密实，顶面平坦，切合设计标高要求。
、其余未明确的依据图纸及有关规范进行施工。
三、检测标准同意偏序号项目差查验方法（mm）1直顺度10拉20m线量取最大值2相邻块3用尺量高差3缝宽±3用尺量4侧石顶±10用水平仪具测面高程量四、安全与文明施工1、特别要增强对民工的安全教育，提升自我保护意识。
路沿石安装施工技术交底
路缘石安装施工技术交底1。
路沿石采用花岗岩石条，路沿石尺寸为厚度150mm×高度400mm(530mm用于生物滞留带)×长度600mm花岗岩石条。
路沿石利用1：3水泥砂浆稳定基层。
基层部分厚度不得少于30mm。
路面中线校核后，在路面边与路沿石交界处放出沿石线，直线部位每15m、曲线部位每5~10m、路口及分隔带、圆弧每1～5m设一桩,也可用皮尺画圆并在桩上标明路沿石顶面标高。
2.按桩的位置打白灰线，以线为准，按设计要求宽度向外刨槽。
靠近路面一侧，比线位宽出少许,一般不大于5cm.刨槽深度可比设计加深3cm，以保证基础厚度，槽底要修理平整。
3。
安装沿石:（1）安装沿石时,先用3cm厚1：3水泥砂浆找平，再按设计标高安装路沿石。
路沿石安装完成后比路面高150mm或200mm（详图纸要求）。
（2）沿石要安装正确,切忌前倾后仰，沿石顶线应顺直平顺，无凹进凸出前后高低错牙现象，路沿石要求顺直、顶面平整，符合设计标高要求。
(3）沿石安装经检查合格后，沿石与路面连接处用C30细石砼填平，并振捣密实，淋水养护。
4.豁口留置：（1)在有路沿石侧有雨水花园、生物滞留带、植草沟的沿线路缘石按设计要求开豁口（详图纸要求）。
（2）豁口部位面层镶嵌雨花石，豁口完成面标高应低于路面3~5cm。
5。
路沿石勾缝：（1）两沿石间用1:2水泥砂浆挤浆,先把沿石缝内的土及杂物剔除干净，并用水润湿，然后用1: 2水泥砂浆勾缝，水泥砂浆灌缝必须饱满嵌实。
缝宽1cm。
（2）砂浆初凝后，用软扫帚扫除多余灰浆，并适当洒水养护，不少于3天，最后达到整齐美观.（3)不得直接在路面上拌制砂浆.（4)沿石施工完后要注意保护，防止人为破坏。
路缘石安装安全技术交底模板
一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 施工部位：____________________4. 施工日期：____________________二、施工准备1. 人员准备：施工人员应具备相关资质，熟悉路缘石安装工艺和安全操作规程。
2. 材料准备：确保路缘石、水泥、砂、石子等原材料符合设计要求，并做好进场验收。
3. 施工机械准备：确保切割机、振动棒、运输车、吊车等施工机械完好，并做好保养和调试。
三、安全技术交底1. 施工现场安全管理：（1）施工人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。
（2）施工区域应设置安全警示标志，禁止无关人员进入。
（3）施工现场应保持整洁，及时清理施工垃圾，防止滑倒、摔伤事故发生。
2. 施工工艺及操作要点：（1）路缘石安装前，应对基层进行清理，确保基层平整、无杂物。
（2）路缘石安装时，应确保标高、线位准确，避免因误差导致路缘石倾斜、错位。
（3）切割机操作时，应注意刀片锋利，防止切割过程中发生事故。
（4）振动棒操作时，应保持均匀振动，防止因振动过猛导致路缘石损坏。
（5）吊车操作时，应确保吊装设备牢固，吊装过程中注意平衡，防止吊装事故发生。
3. 应急预案：（1）如遇施工人员受伤，立即停止施工，及时拨打急救电话，并采取紧急救治措施。
（2）如遇设备故障，立即停止使用，确保设备维修人员安全，防止事故扩大。
（3）如遇自然灾害等突发事件，立即组织人员撤离现场，确保人员安全。
四、质量要求1. 路缘石安装应满足设计要求，确保标高、线位准确，外观整洁。
2. 混凝土路缘石强度应符合设计要求，保证路缘石稳定性。
3. 路缘石安装后，应进行外观检查，确保无破损、裂缝等质量问题。
五、总结1. 施工单位应严格按照安全技术交底执行，确保施工安全。
2. 施工过程中，加强现场安全管理，提高施工人员安全意识。
3. 定期对施工人员进行安全技术培训，提高施工技能。
高速公路路缘石施工技术交底
高速公路路缘石施工技术交底
高速公路路缘石施工是建设高质量道路的重要环节之一。
本文档旨在介绍高速公路路缘石施工的技术要点和注意事项。
技术要点
1. 路缘石的选择：在选择路缘石时，要考虑到其强度、抗压能力和耐久性。
通常采用混凝土路缘石，其强度和耐久性较好。
2. 基础处理：在施工之前，需要对路面进行基础处理。
确保路面平整、结实，以便路缘石的固定和稳固。
3. 路缘石的安装：路缘石应按照设计要求进行安装。
确保路缘石与路面平行，并保持一定的倾斜度，以便排水。
4. 路缘石的固定：路缘石固定需采用专用的固定剂或混凝土，确保路缘石的稳固性和耐久性。
注意事项
1. 施工过程中要保证施工现场的安全。
采取必要的安全措施，如设置警示标志、保护栏等，以防止意外伤害。
2. 控制施工温度。
在施工过程中，要注意施工温度，避免温度过高或过低对施工质量产生不良影响。
3. 定期检查路缘石的固定情况。
路缘石固定后应进行定期检查，及时修复松动或破损的路缘石，以保证道路的安全性和完整性。
以上是高速公路路缘石施工技术交底的要点和注意事项。
在施
工过程中，严格按照规范和设计要求进行操作，确保施工质量和道
路安全。

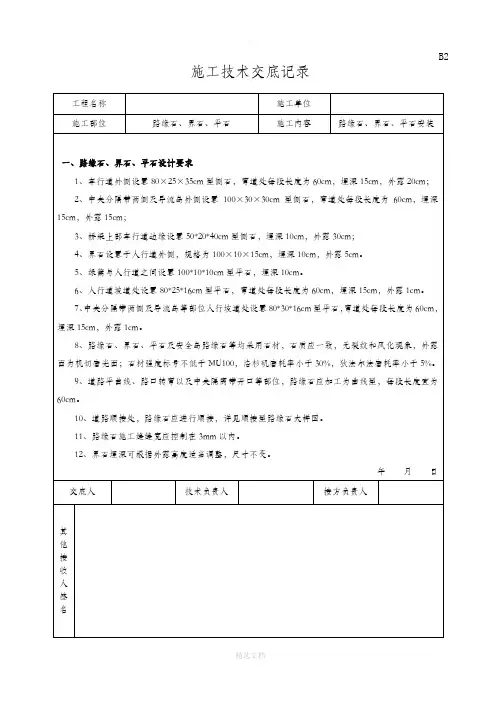

路缘石、界石、平石安装技术交底
施工单位
施工部位
路缘石、界石、平石
施工内容
路缘石、界石、平石安装
交底内容：
13、末端路缘石长度可根据实际情况进行调整。
14、安装过程中按照图纸及相关规范进行施工。
二、施工工艺
1、测量放线：按图纸要求，放出道路设计边线和高程桩，并做好控制标高点直线部分桩距10m，弯道部分桩距5m，平交口处桩距1～5m。
年月日
交底人
技术负责人
接方负责人
其他接收人签名
9、道路平曲线、路口转弯以及中央隔离带开口等部位，路缘石应加工为曲线型，每段长度宜为60cm。
10、道路顺接处，路缘石应进行顺接，详见顺接型路缘石大样图。
11、路缘石施工缝缝宽应控制在3mm以内。
12、界石埋深可根据外露高度适当调整，尺寸不变。
年月日
交底人
技术负责人
接方负责人
其他接收人签名
B2
施工技术交底记录
7、中央分隔带两侧及导流岛等部位人行坡道处设置80*30*16cm型平石，弯道处每段长度为60cm，埋深15cm，外露1cm。
8、路缘石、界石、，外露面为机切磨光面；石材强度标号不低于MU100，洛杉矶磨耗率小于30%，狄法尔法磨耗率小于5%。
2、施工人员进入施工现场必须正确佩戴安全帽，系好下颚带，锁好带扣。
3、安装车行道外侧路缘石时，部分部位可能已经开放交通，施工过程中必须密切注意行驶车辆，注意人身安全。在施工区域范围内摆设安全锥，对车辆形成引导作用，安全锥应随着施工进度前移。
4、路缘石重量较大，在搬动路缘石过程中应轻拿轻放，防止砸伤。
（3）按照图纸要求，在不同类型路缘石背后浇筑相应尺寸的C20再生混凝土，以防止挤压导致路缘石倾斜。
路缘石安装安全技术交底
路缘石安装安全技术交底
路缘石安装安全交底
一、路缘石安装作业应遵循“安全第一”的原则，做到安全生产，消除或减少事故发
生的危险。
二、在安装路缘石时，搬运人员必须佩戴安全帽，穿戴反光安全服，带上安全鞋，并
使用安全绳或其他保护设备。
三、路缘石安装作业应由成年人进行，并辅以注意力集中，态度认真的专业技术操作。
四、施工人员必须妥善使用施工工具，避免在施工过程中发生施工人员受伤，设备损
坏等事故。
五、路缘石安装应当在完成后做好清理工作，确保路面表面整洁平整，不存在明显凹
槽或破损。
六、每条路缘石的安装都应仔细检查，检查其是否已牢固安装，避免因安装不够牢固
而发生内挤、外拔、空鼓等现象。
七、突发情况，应立即停止作业，引发紧急报警，协助抢险救灾，保护被害人及财产。
八、应严格执行安全法规，妥善处理废弃物，并定期检查施工设备和用具，严防安全
事故发生。
路缘石、平石施工技术交底记录
3.1施工原材料复检合格且已报验。
3.2机动车道水稳底路基已验收合格，相关技术质量验收资料已经报验完毕。
3.3路缘石、平石平面控制线已定位，水准高程已引测至施工面附近。
二、工艺流程
修整基底、支模板、洒水湿润→浇筑C15砼底座垫层→洒水养护→铺
砌路缘石、平石→浇注C15砼护板→石缝注胶
1、修整基底、支模：依据路缘石控制线修边、清理基底，标高复测
C15混凝土配合比如下：
材料名称
水泥
砂子
石子
水
每方用量（kg）
310
733
1197
190
每盘用量（kg）
100
236.45
386.13
61.29
每盘用量（m³）
0.083
0.15
0.248
0.061
3、铺砌路侧石、平石：
3.1首先要对路侧石、平石的外观尺寸进行检查，石材颜色不一致、缺棱掉角、裂缝、表面不平整、尺寸偏差过大的全部挑出堆放一侧且不得用于工程。
3.2炮车搬运石材时轻搬轻放，防止石材碰撞导致掉角或裂缝，搬运过程中注意行人和过往车辆，以免碰撞伤人。
3.3根据已测设的平面控制线和高程点铺砌路侧石、平石，横向缝宽控制在3mm,顺直度允许偏差10mm，相邻两块路缘石、平石允许高差为3mm，
工长
施工班组
技术负责人
交底时间
施工技术交底记录
工程名称
胜利东街打通工程
拉20m小线量取最大值
2
相邻块高差
3
20m
1
尺量
3
缝宽
±3
20m
1
尺量
4
顶面高程
±10
20m
路缘石施工技术交底
检查方法
1
顺直度（mm）
≤10
20m拉线，每200m4处
2
相邻两块高差（mm）
≤3
尺量、水平尺：每200m4处
3
相邻两块缝宽（mm）
±3
尺量，每200m4处
4
顶面高程（mm）
±10
水准仪：每200m4点
五、安全文明施工
1、开工前，对全体人员进行安全生产教育。
3、沥青摊铺时，采用棉布由人工随摊铺机迁移，即每侧至少2张棉布，流水迁移，施工中工人可以踩在棉布上面，防止透层、封层、粘层乳化沥青和面层沥青混凝土对路缘石污染。
七、其他应注意的问题
1、砌筑前将侧平石量好位置后再安置，避免裂面破角，尺寸不规格及色泽偏差大的，一律不得使用。
2、混凝土及砂浆拌制时，要严格按试验室所给配合比进行拌制，施工现场不得随意更改施工配合比。确保混凝土及砂浆质量符合设计要求。
4、灌缝
侧石接缝必须平齐，缝宽为1.5cm，并用水泥砂浆灌缝，侧平石灌缝以平缝为宜。侧、平石及缘石灌缝宜采用M10水泥砂浆，第一次采用粗砂配合比粗略勾缝；第二次采用细砂配合比精确勾缝，勾缝砂浆不得污染两侧路缘石；施工完毕的路缘石要达到线型顺畅，勾缝饱满，缝宽一致，表面无污染。
5、浇筑侧石靠背
支侧石后座模板，控制好标高，用标号C20细石混凝土浇筑侧石靠背，保证尺寸要求，不能用振动棒振捣时需人工振捣。靠背混凝土强度到达设计要求后，宜还土夯实，宽度不宜小于50cm，高度不宜小于15cm，压实度不宜小于90%。
9、对车辆及机械停放期间必须进行复查，确认防溜措施是否设置妥当。
交底人：
日期：年月日
被交底人：
日期：年月日
6、养护
侧石靠背浇筑完成以后，要对混凝土进行养护，养护期为3天。宜采用洒水+覆盖塑料薄膜进行养护，并用警示线提醒，对施工完成的侧平石进行保护，防止人为破坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4、砼平石勾缝：
（1）、勾缝前先把平石缝内的土及杂物剔除干净，并用水润湿，然后用M10水泥砂浆灌缝填充密实后勾平，用软扫帚扫除多余灰浆，并应适当洒水养护。
2Байду номын сангаас刨槽：
按桩的位置打白灰线，以线为准，按设计要求宽度向外刨槽。靠近路面一侧，比线位宽出少许，一般不大于5cm。刨槽深度可比设计加深1~2cm，以保证基础厚度，槽底要修理平整。
3、安装路缘石：
（1）安装路缘石时，先拌制M7.5水泥砂浆铺底，砂浆厚20㎜，按设计标高安装路缘石。
（2）路缘石要安正，切忌前倾后仰，路缘石顶线应顺直圆滑平顺，无凹进凸出前后高低错牙现象，符合设计标高要求。
安全技 术 交 底 记 录
编 号
06
工程名称
交底日期
施工单位
分项工程名称
路缘石安装
交底提要
路缘石施工安全要求
交底内容：
1、测量放线：
（1）本工程路缘石利用5%水泥稳定碎石层施工中两侧自然宽出的多余部分作为基础垫层。
（2）路面中线校核后，在路面边缘与路缘石交界处放出路缘石线，直线部位10m一桩，曲线部位5~10m，路口及分隔带、安全岛等圆弧，1~5m也可用皮尺画圆并在桩上标明侧平石顶面标高
（2）、路缘平石施工完后要注意保护，防止人为破坏。
5、安全注意事项及环境保护、文明施工
（1）现场机具使用完后应立即关闭电源，搬运和安装过程中防止滑落砸伤。
（2）使用机具切割时应洒水降尘，做到随时完工随时清理。
审核人
交底人
接受交底人：
1.由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
